Водяное половое отопление в зале на 46 кв.метров

Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

Видео монтажа утеплителя к бетонному основанию

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Видео монтажа демпферной ленты к бетонной или кирпичной стене

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

Видео монтажа демпферной ленты к деревянной, гипсокартонной, стене со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

Видео монтажа арматурной сетки

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

Крепежные элементы для трубы

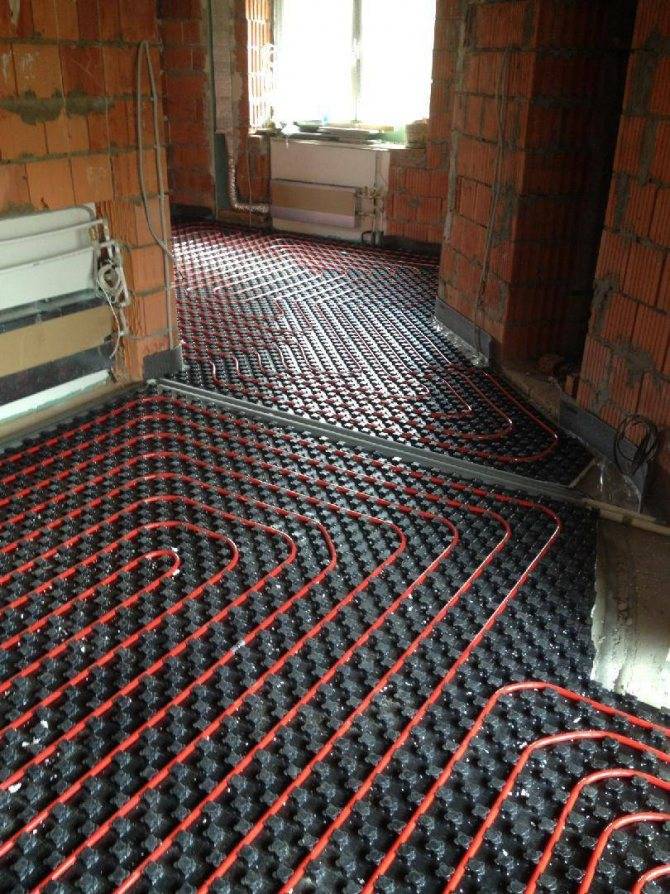

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант — это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

Видео укладки трубы водяного контура

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

Видео-инструкция по сборке коллектора

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

Видео по обвязке коллектора водяного пола

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

Видео-инструкция по заполнению водяного теплого пола теплоносителем

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Общие принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение

Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

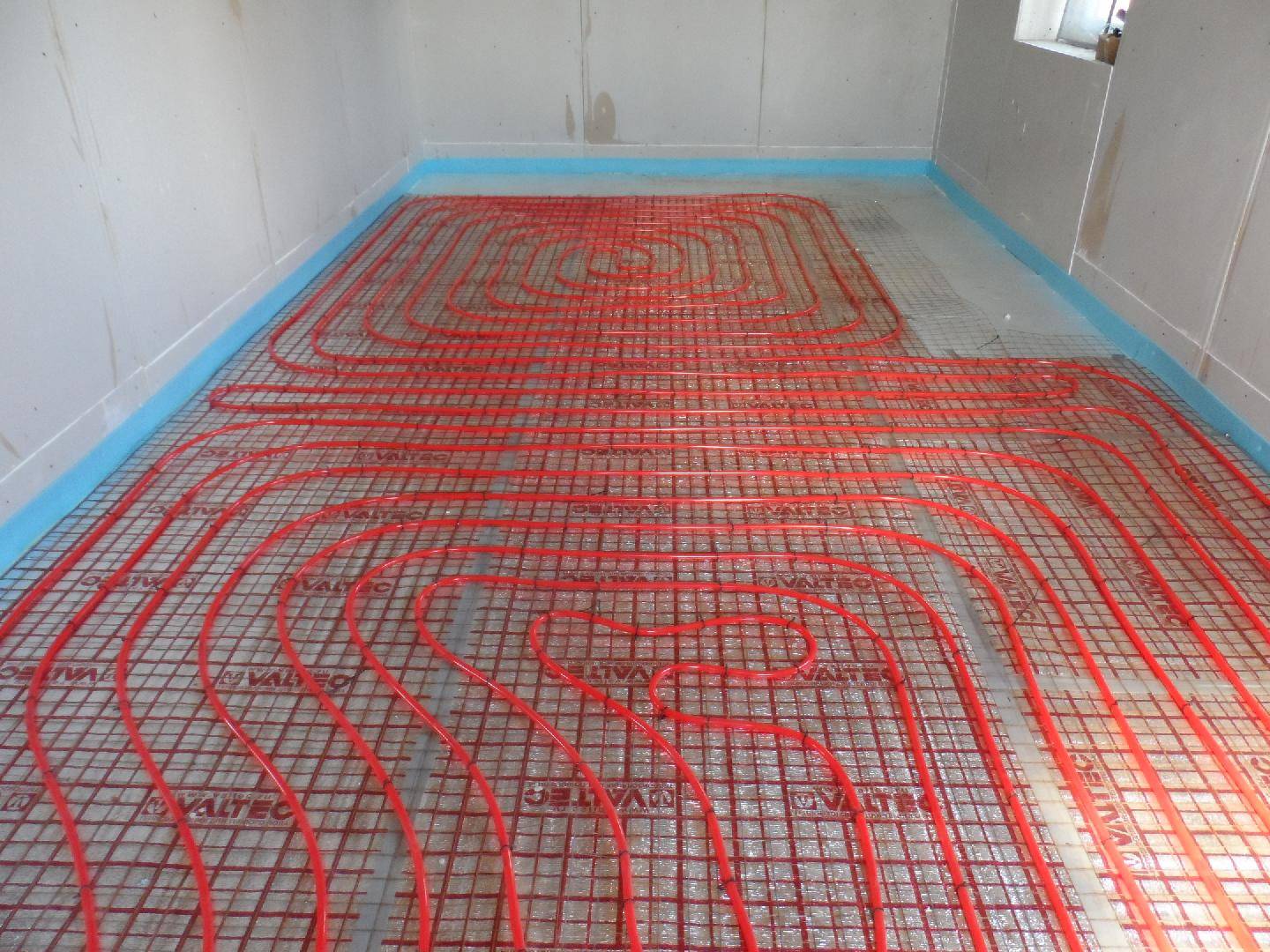

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

1. Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
2. Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
3. Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
4. На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
5. Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
6. Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
7. Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
8. При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
9. Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
10. Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
11. Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
12. Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

В каком случае быстрее ощущается тепло в комнате

Теплый пол прогревается дольше из-за цементной стяжки

Если брать средние показатели быстроты нагрева здания радиаторами отопления или теплым полом, первые быстрее приблизительно в три раза. Инерция вторых обусловлена необходимостью прогревать всю толщу бетонной стяжки. Переходя на численное выражение, для ощущения тепла в квартире при наличии алюминиевых отопителей необходимо ждать около 20 минут. Такой же объем помещения, оборудованный подогреваемым основанием, наберет комфортную температуру за пару часов.

Что касается реагирования на регулировку, здесь ситуация повторяется – конвекторы, по причине малой инертности, очень быстро нагреваются и остывают, что сразу отражается на температуре воздуха жилья.

Проанализировав все перечисленные за и против, нужно не забыть еще один момент – эстетическую составляющую вопроса. Иногда дизайн интерьера разработан таким образом, что просто невозможно органично вписать в него установленные на стены отопительные элементы. В этом случае единственным решением будет заложить трубу обогрева под пол, хотя в продаже имеется самое изысканное сантехническое оборудование.

Расчет теплого пола водяного

Отопление теплый пол водяной нужно провести правильно

Очень важно сделать расчет труб до монтажа. Для этого чертят на бумаге проект

На том месте, где всегда будет мебель, сантехника, ванна, можно трубы не укладывать.

Не забудьте отступить от стен по 30 см. Нужно распределить, сколько контуров нужно для всего помещения.

Чтобы определить длину труб на контур, надо площадь помещения разделить на длину шага и умножить на 1,1(запас трубы в 10% на повороты.) L = S / N * 1,1.

Нужно обязательно прибавить длину трубы до коллектора (один конец-к подающему коллектору,2 конец контура-к обратному.), умноженной на 2. Длина контура зависит и от ширины трубы. Ширина16 мм-контур 80 м-100 м, труба из полиэтилена18 мм-120м, не более 80-100м,20 мм металлопластиковая труба-не более 120-125 м. При расчете следует учитывать и длину шага. Обычно при шаге 10 см, труб нужно 7 м,15 см-10м.

Расчеты о теплом водяном поле-сложный процесс, который учитывает также мощность, теплопотери, толщину стяжки, плотность потока.

Для этого нужно сумму теплопотерь разделить на полезную площадь.

Чтобы правильно просчитать все отопление, лучше обратиться к профессионалам.

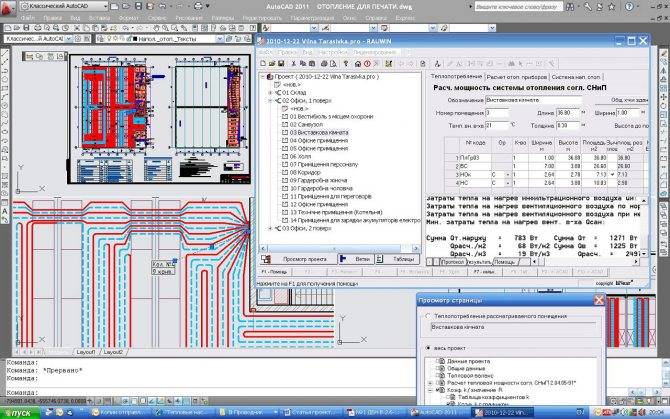

Есть программа Audytor CO компании Sankom, которая поможет в точных расчетах системы.

На сайтах есть калькулятор теплого водяного пола ,легко справляющийся с этой трудной задачей.

Установка канализационного трубопровода в ванной

Какие нужны фитинги для монтажа труб из обычного и сшитого ПЭ

Прокладка канализационных труб в полу ванной комнаты выполняется в несколько этапов. Для начала нужно составить проект будущей канализации, подготовить материалы. Рекомендуется использовать пластиковые трубы с уплотнённой структурой. Не экономьте на качестве, так как ремонт трубопровода, спрятанного в полу, может обойтись очень дорого.

Чугунные изделия сегодня довольно редко применяются для установки внутреннего трубопровода. Это объясняется их высокой стоимостью, тяжеловесностью. Также следует подготовить инструменты. Если всё же используются чугунные трубы, понадобится болгарка. При работе с пластиковыми изделиями нужно ножовка по металлу. В процессе выполнения монтажа не обойтись без молотка и отвёртки.

Если проводится замена канализационного трубопровода, предварительно нужно демонтировать старые трубы, потом следует освободить помещение от посторонних предметов, зачистить трубы, соединить их, загерметизировать, подключить сантехнические приборы.

Как рассчитать потребление энергии для одной комнаты?

Комнату в 15 кв. м нужно обогреть для теплового комфорта на 70%, то есть, на 10 м2. Теплый пол в среднем имеет мощность в 150 Вт/м2, поэтому на обогрев придется 1500 Вт.

Оптимальным считается нагрев 6 часов в сутки, поэтому в месяц расход электроэнергии будет 270 кВт час. Если дополнительно поставить программируемый терморегулятор с экономичным режимом, то расход снизится до 40%.

Как правило, мощность рассчитывают с запасом, что зависит и от типа жилой комнаты. Также влияет и погода, поскольку весной и ранней осенью отопление можно смело отключать. Проверить количество энергии, затрачиваемое на обогрев полов, можно счетчиком при условии отключения другого оборудования.

Расчет длины контура

Чтобы рассчитать длину контура необходимо учесть диаметр трубы и материал, из которого она изготовлена. Возьмем, к примеру, металлопластиковую, 16 дюймовую трубу. Чтобы теплый пол хорошо функционировал, длина водяного контура должна быть не более 100 метров. Самой подходящей длиной, для такой трубы считается 75–80 метров.

Если берется 18 мм, изготовленная из полиэтилена, длина водяного контура должна быть в пределах 120 метров. В основном устанавливается труба равная 90–100 метрам.

Расход трубы на теплый пол из металлопластиковой трубы 20 мм будет составлять 100 – 120 метров.

При выборе трубы необходимо учитывать площадь помещения. Надо сказать, что материал и способ укладки оказывает сильное влияние на качество теплого пола и его долговечность. Практический опыт показал, что самым лучшим материалом для теплого будут именно металлопластиковые трубы.

Советы и рекомендации

Чтобы получить максимально точные расчёты, целесообразно обратиться за консультацией профессионалов, специализирующихся на выполнении монтажа внутренних инженерных коммуникаций.

Допускается использование онлайн-калькулятора, который облегчит расчёты, но даст весьма приблизительные вычисления, представляющие общую информацию о масштабах предстоящих монтажных работ.

Пример расчета водяного теплого пола

Для обогрева старых и ветхих сооружений, не обладающих качественным утеплением, нецелесообразно использовать систему тёплых водяных полов в качестве единственного отопительного элемента, что обусловлено низкой степенью эффективности и высоким уровнем энергозатрат.

Уровень технической грамотности всех выполненных расчётов оказывает непосредственное влияние на качественные характеристики монтируемой отопительной системы. Правильные расчёты позволяют оптимизировать финансовые затраты не только на процесс установки водяного обогрева полов, но и минимизировать расходы во время эксплуатации и обслуживания всей отопительной системы.

Возможные способы укладки контура

Для того чтобы определить расход трубы на обустройство теплого пола, следует определиться со схемой размещения водного контура. Основная задача планирования раскладки – обеспечение равномерного обогрева с учетом холодных и неотапливаемых зон помещения.

Возможны следующие варианты раскладки: змейкой, двойной змейкой и улиткой. При выборе схемы надо учитывать размеры, конфигурацию помещения и расположение наружных стен

Змейка

Теплоноситель подается к системе вдоль стены, проходит по змеевику и возвращается к распределительному коллектору. В этом случае половина помещения прогревается горячей водой, а остаток – охлажденной.

При укладке змейкой невозможно добиться равномерности обогрева – разница температур может достигать 10 °С. Метод применим в узких помещениях.

Схема угловой змейки оптимально подходит, если необходимо максимально утеплить холодную зону у торцевой стены или в прихожей

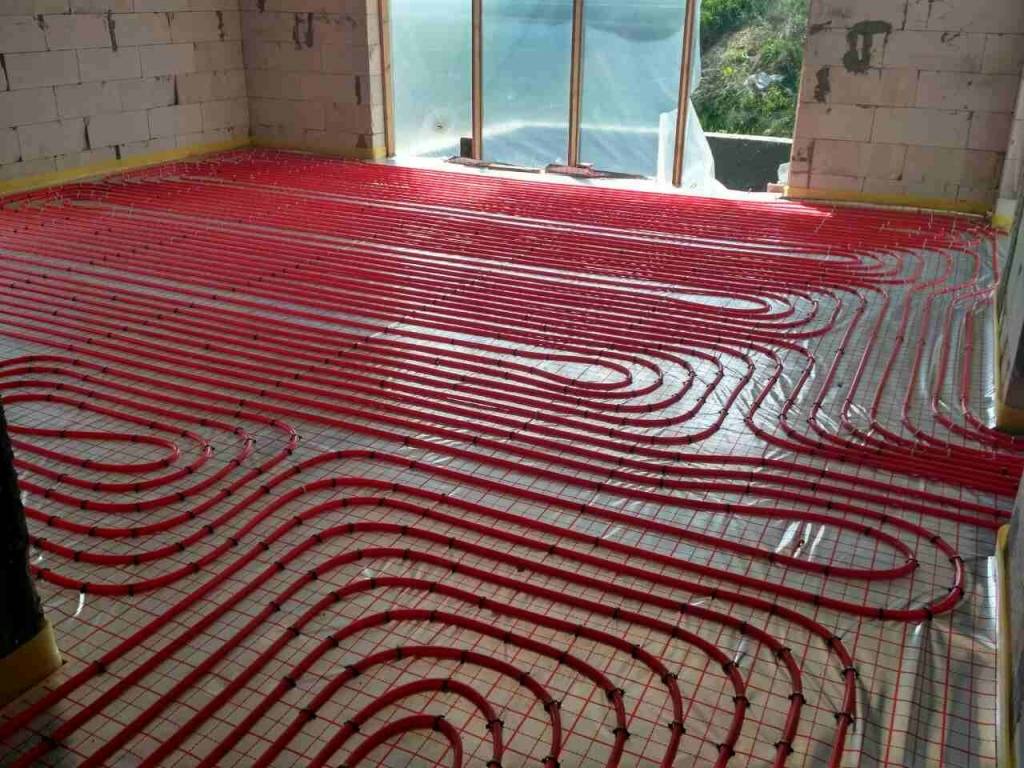

Двойная змейка позволяет достичь более мягкого перехода температур. Прямой и обратный контур идет параллельно друг другу.

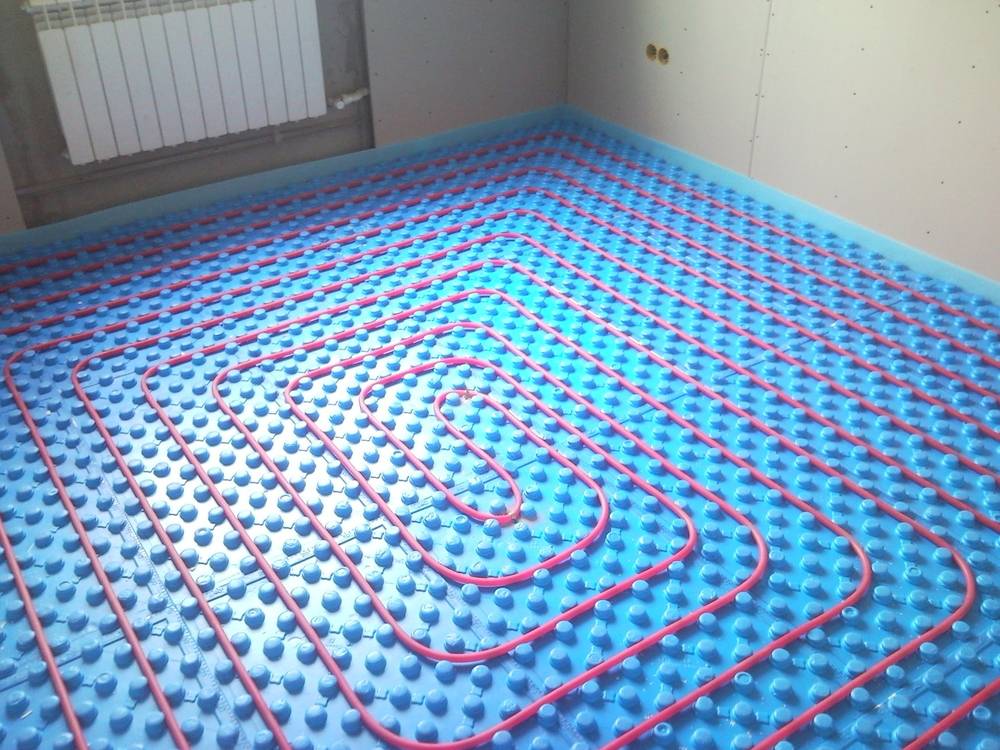

Улитка или спираль

Это считается оптимальной схемой, обеспечивающей равномерность нагрева напольного покрытия. Прямые и обратные ветки укладываются попеременно.

Дополнительный плюс «ракушки» – монтаж нагревательного контура с плавным поворотом загиба. Этот способ актуален при работе с трубами недостаточной гибкости

У нас на сайте есть другая статья, в которой мы детально рассмотрели монтажные схемы укладки теплого пола и привели рекомендации по выбору оптимального варианта в зависимости от особенностей конкретного помещения.

Какой способ укладки стоит выбрать

В больших помещениях, которые имеют ровную квадратную или прямоугольную форму рекомендуется использовать способ укладки «улитка», таким образом, большое помещение всегда будет теплым и уютным.

Если помещение длинное или маленькое, то рекомендуется использовать «змейку».

Шаг укладки

Для того, чтобы ступни человека не ощущали разницу между участками пола, необходимо придерживаться определенной длинны между трубами, у края эта длинна должна быть примерно 10 см, далее – с разницей в 5 см., например, 15 см., 20 см, 25 см.

Расстояние между трубами не должно превышать 30 см., иначе ходить по такому полу будет просто неприятно.

Система отопления частного дома радиаторами

Радиаторное отопление по сравнению с теплыми полами хотя и менее эффективно, однако используется намного чаще благодаря простоте монтажа, меньшим финансовым расходам на его устройство.

Для его организации к котлу подключают трубопровод, который ведут в отапливаемые помещения и затем подсоединяют к нему радиаторные теплообменники.

Трубы для подачи теплоносителя к радиаторам прокладывают под стяжкой или по поверхности вдоль стен.

Температура радиаторов, как и теплоносителя в системе, обычно не превышает 80 С и может регулироваться как на отдельных теплообменных приборах при помощи терморегуляторов, так и в общем на котле.

Рис. 9 Самотечная отопительная система двухэтажного дома – схема

Самотечная

При организации отопления с естественной циркуляцией двухэтажного дома в самом верхнем помещении, которым обычно является чердак, устанавливают расширительный бак большого объема. От котла, расположенного в подвале, к нему подводят трубу, по которой нагретый теплоноситель поступает в емкость. Из расширительного бака по наклонному трубопроводу горячая вода направляется в радиаторы обычно по диагональной схеме подключения, и затем возвращается в котел для подогрева.

К недостаткам самотечной системы отопления в частном доме относят не слишком высокий напор — для создания давления в один бар бак должен находиться на расстоянии около 10 м от котла. Ситуацию исправляют, подключив в контур специальный повысительный или циркуляционный насос.

Так как скорость течения жидкости в самотечных системах невелика и редко превышает 0,2 м/с, для доставки теплоносителя в необходимых объемах используют трубопровод больших диаметров в 32 или 40 мм.

Хотя самотечная система может функционировать при отсутствии электричества, если котел энергонезависимым, ее практически не используют в современных домах коттеджного типа из-за низкой эстетичности и неудобства пользования помещениями виду прокладки труб большого диаметра под потолками и вдоль стен.

К тому же гравитационная система без циркуляционного электронасоса не позволяет подключать к ней контуры теплых полов.

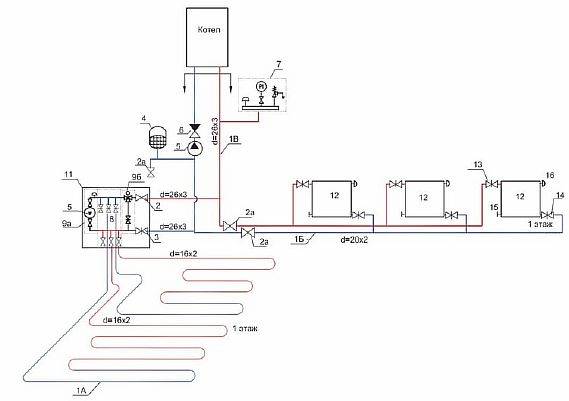

Рис. 10 Принудительная система отопления система отопления двухэтажного частного дома коллекторной

Принудительная

Данный вид отопления используют в подавляющем большинстве индивидуальных домов, где подача теплоносителя к радиаторным теплообменникам происходит за счет проталкивания его по трубам насосом.

При монтаже отопления двухэтажного дома с принудительной циркуляцией используют закрытый расширительный бак, устанавливаемый рядом с насосом и котлом на нижнем этаже дома или в подвале. Для обеспечения циркуляции отопительной жидкости по контуру используют циркуляционный электронасос и дополнительные агрегаты, если применяют прогрев помещений теплыми полами.

Трубопровод принудительный системы прокладывают под полом или над его поверхностью, поэтому он имеет намного более высокую декоративность, чем гравитационный аналог. Также в принудительной системе в сравнении с самотечной иногда проще регулировать температуру отдельных теплообменных приборов.

Рис. 11 Биметаллический и панельный радиатор — конструктивное устройство

Радиаторы

В качестве радиаторов современных отопительных систем чаще других используют биметаллические разновидности, имеющие ряд неоспоримых преимуществ в сравнении с ранее популярными алюминиевыми. Они собираются из секций любой длины и имеют четыре резьбовых патрубка для подсоединения к трубопроводной магистрали по любой из выбранных схем подключения. Обычно к одному верхнему патрубку подключают трубу подачи с терморегулятором, ко второму нижнему обратки, вверху устанавливают кран Маевского, а внизу на четвертый отвод — заглушку.

Схемы теплого пола водяного

Самой простой монтажной схемой укладки является змейка.

Трубы проводядтся от коллектора в виде петель, охватывая всю площадь комнаты. Каждая петля идет от одной стены до другой, сменяя предыдущую. Этот способ позволяет полностью прогреть только часть комнаты. Горячая вода поступает лишь с оной стороны. Проходя по всей отопительной системе, она теряет тепло. Остывший трубопровод недостаточно прогревает удаленную от теплоносителя часть помещения.

Схема водяного теплого пола змейкой в частном доме –трудоемкий процесс. Перепады температур в двойной змейке уменьшаются, но монтаж остается трудоемким.

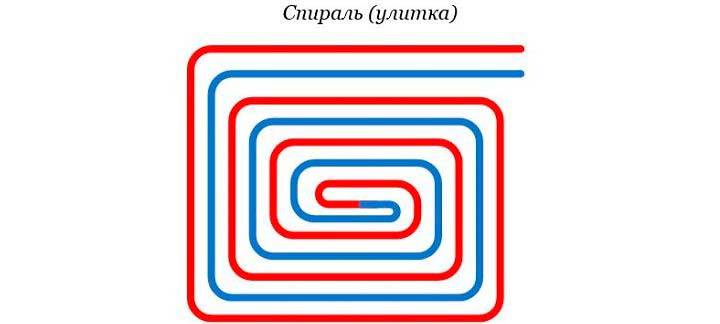

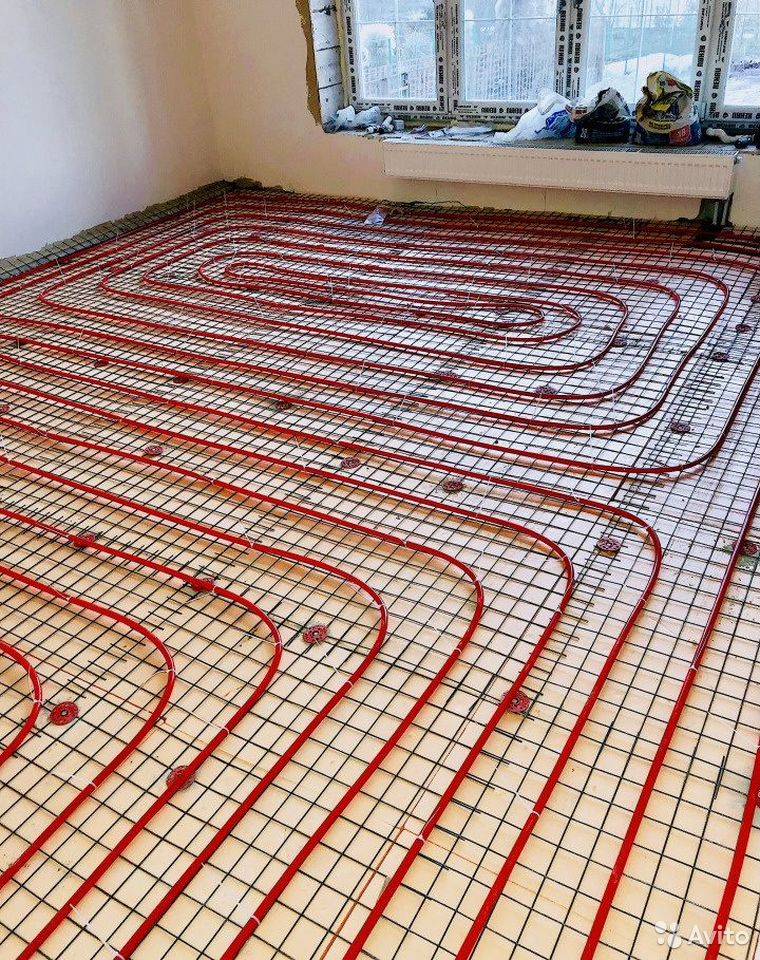

Самым известным способом укладки труб считается спираль, по-другому улитка. Она равномерно прогревает все помещения в доме.

Спираль охватывает весь периметр помещения, начиная от краев постепенно подходит к центру, а далее от центра в противоположную сторону. Шаг 10 мм позволяет избежать тепловых ям. Монтаж этим способом достаточно легкий, его может выполнить один человек без помощника.

Улитка удобна тем, что изгиб труб в ней незначителен. Спираль можно сделать в любой части комнаты, обогнув трудные места.  Она может утеплить холодные пространства помещения-у наружных стен, у входа на веранду. Плюсом данной схемы будет и возможность установления любого шага между трубами.

Расчет потребности в тепле

Предельно грубая оценка для квартиры в многоквартирном доме выполняется по формуле Q=S/10, где Q – потребность в тепле в киловаттах, S – площадь отапливаемого помещения в квадратных метрах. Так, для обогрева комнаты площадью 30 м2 согласно этой формуле требуется 30/10=3 КВт тепловой мощности.

Простой способ, разумеется, дает весьма значительные погрешности:

• Он актуален для потолков высотой около 2,5 метров. Однако во многих многоквартирных новостройках, в сталинках и частных домах потолки выше 3 метров – норма.
• Утечки тепла через стены сильно зависят от климатической зоны. Один и тот же дом, размещенный в Крыму и в Якутии, придется обогревать весьма по-разному.
• Квартиры в середине многоквартирного дома и у его торцевых стен тоже различаются потребностью в тепле.
• В частном доме к утечкам через стены добавляется потеря тепла через пол и крышу. То же самое (хоть и в меньшей степени) относится к квартирам на крайних этажах.
• Наконец, окна и двери обладают куда большей теплопроводностью по сравнению с капитальными стенами.

Уточненный расчет выглядит так:

1. На кубометр объема помещения берется 40 ватт тепла.
2. Для крайних этажей и торцевых квартир используется дополнительный коэффициент 1,2 – 1,3. Для частных домов, у которых тепло теряется через все ограждающие конструкции (теплых квартир за стенкой там, сами понимаете, нет) – 1,5.
3. На каждое окно среднего размера (150х145 см) добавляется 100 ватт. Для каждой ведущей на улицу или балкон двери – 200 ватт.
4. Вводится региональный коэффициент: для Сочи, Ялты и Краснодара он равен 0,7 – 0,9, для центра России – 1,2 – 1,3, для Сибири и регионов Крайнего Севера – 1,5 – 2,0.

Давайте снова рассчитаем потребность в тепле для нашей 30-метровой комнаты, уточнив ряд параметров:

• При размере 5х6 метров мы сделаем высоту потолка равной 3,2 метра.
• Мысленно поместим ее в Верхоянск (средняя температура января – -45,4 С, абсолютный минимум – -67,8 С).
• Расположим в частном доме и снабдим двумя стандартного размера окнами и одной дверью.

Объем комнаты равен 5х6х3,2=96 м3.

Базовая потребность в тепле – 40х96=3840 ватт.

Расположение в частном доме увеличивает ее до 3840х1,5=5760Вт.

Добавляем к ней 400 Вт на окна и двери. 5760 + 400 = 6160.

Региональный коэффициент с учетом климата можно смело брать максимальным – 2,0. 6160х2=12320. Не правда ли, разница с упрощенным расчетом более, чем ощутима?

Типичный отопительный прибор в северных регионах имеет теплоотдачу не меньше 2 КВт. В угловых комнатах ставится как минимум два таких прибора.

Расчет мощности

КПД системы напрямую зависит от материала труб, по которым будет двигаться теплоноситель. Используют 3 разновидности:

• Медные;
• Полиэтиленовые или из сшитого полипропилена;
• Металлопластиковые.

У медных труб максимальная теплоотдача, но довольно высокая стоимость. Полиэтиленовые и полипропиленовые трубы обладают низкой теплопроводностью, но стоят относительно дешево. Оптимальный вариант в соотношении цены и качества – металлопластиковые трубы. У них низкий расход теплоотдачи и приемлемая цена.

Опытные специалисты в первую очередь принимают во внимание следующие параметры:

1. Определение значения желаемой t в помещении.
2. Правильно посчитать теплопотери дома. Для этого можно использовать программы-калькуляторы либо пригласить специалиста, но возможно произвести и приблизительный подсчёт теплопотерь самостоятельно. Простой способ, как рассчитать теплый водяной пол и теплопотери в помещении – усредненное значение теплопотерь в помещении – 100 Вт на 1 кв. метр, с учетом высоты потолка не более 3х метров и отсутствия прилегающих неотапливаемых помещений. Для угловых комнат и тех, в которых есть два или более окон – теплопотери рассчитываются исходя из значения 150 Вт на 1 кв. метр.
3. Вычисление сколько будет теплопотерь контура на каждый м2 отапливаемой водяной системой площади.
4. Определение расхода тепла на м2, исходя из декоративного материала покрытия (например, у керамики теплоотдача выше, чем у ламината).
5. Вычисление температуры поверхности с учетом теплопотерь, теплоотдачи, желаемой температуры.

В среднем, требуемая мощность на каждые 10 м2 площади укладки должна быть около 1,5 кВт. При этом нужно учесть пункт 4 в вышеперечисленном списке. Если дом хорошо утеплен, окна из качественного профиля, то на теплоотдачу можно выделить 20% мощности.

Соответственно, при площади помещения 20 м2, расчет будет происходить по следующей формуле: Q = q*x*S.

3кВт*1,2=3,6кВт, где

Q – требуемая мощность обогрева,

q = 1,5 кВт = 0,15 кВт – это константа на каждые 10м2,

x = 1,2 – это усредненный коэффициент теплопотери,

S – площадь помещения.

Перед началом монтажа системы своими руками, рекомендуется составить план-схему, точно указать расстояние между стенами и наличие других источников тепла в доме. Это позволит максимально точно рассчитать мощность водяного пола. Если площадь помещения не позволяет использовать один контур, то правильно планировать систему с учетом установки коллектора. Кроме того, потребуется монтировать своими руками шкаф для устройства и определить его местоположение, расстояние до стен и т.д.

Читать также: Схема установки коллектора для отопления: монтаж и подключение

Виды радиаторов

Если рассматривать радиаторы, то они выпускаются трёх видов:

1. Алюминиевые — самая распространённая модель. Весь корпус батареи изготовлен из алюминия, что делает её легкой и повышает уровень теплоотдачи. Единственный минус — не высокая прочность.
2. Биметаллические — имеют алюминиевый корпус со стальной или медной сердцевиной. Наличие такой вставки придаёт изделию прочность, оно способно выдержать высокое давление и температурные перепады.
3. Чугунные — классика, они и сегодня пользуются популярностью, хотя обладают внушительным весом и достаточно инертны. Имеют продолжительное время нагрева, но зато хорошо лучше держат и отдают тепло.

Кроме того, радиаторы подразделяются на самотечные и принудительные. Суть работы самотечной системы — прогрев воды в котле, после чего, по закону физики, она поднимается вверх по стояку и опускается при остывании.

Бывают одно и двухтрубные. В батареях с принудительным действием подразумевается наличие насоса, который способствует продвижению жидкости в трубах.

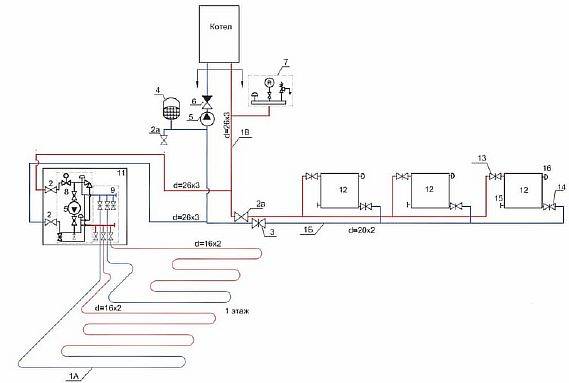

Схема подключения водяного теплого пола к котлу

Существуют разные способы обвязки котла с тёплым полом. Все они имеют положительные и отрицательные стороны, и предназначены для определённых условий. Рассмотрим популярные схемы подсоединения водяных тёплых полов к котлу.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Watch this video on YouTube

Схема с трёхходовым клапаном

Распространённая схема для многоконтурной системы с разными нагревательными приборами — с трёхходовым клапаном. Подходит для совмещённого отопления — радиаторы, температура воды 80 градусов, и тёплый пол — 45.

Обеспечить такую разницу температур поможет установка трёхходового клапана с циркуляционным насосом. Нужный уровень нагрева теплоносителя достигается смешиванием воды из котла с идущей из обратки. Порции подмеса холодной жидкости регулируются открыванием или закрыванием клапана.

Схема со смесительным узлом

Способ предназначен для комбинированных систем — батареи и ТП. Здесь, вместо термостатического клапана монтируется насосоно-смесительный узел.

Подключение коллектора к котлу —  энергоэффективная схема, в ней, при помощи балансировочного вентиля происходит перемешивание горячей и охлаждённой воды в строгих пропорциях.

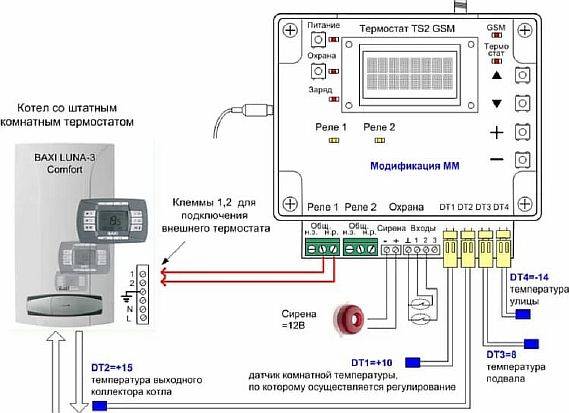

Схема с электронным терморегулятором

Система подачи ТП функционирует с помощью малогабаритных термоэлектроных наборов, они могут обеспечить работу только одной петли обогревающей площадь не более 20 м2.

Терморегулятор — это небольшой прибор с пластиковым корпусом, в котором размещены:

Принцип работы схемы простой — нагретая жидкость направляется в контур напрямую из котла, без подмеса. Регулировка температуры осуществляется встроенным регулятором.

Он отдаёт команду электромеханическому клапану, который отвечает за подачу газа к котлу. Вода движется по контуру без воздействия насоса, и охлаждается непосредственно внутри петли.

Схема несложная и обходится такая обвязка не дорого, но она не позволяет производить точную настройку. Она подходит:

Схема прямого подключения

Для запитывание пола по этой схеме применяется гидравлическая стрелка. Способ отличается тем, что при подключении тёплого пола к котлу с насосом, его контур должен иметь насосный агрегат, который работает вмести с терморегулятором. Они будут регулировать скорость движения жидкости с учётом температуры воздуха.

Процесс следующий — нагретая вода от котла движется в гидравлический коллектор, где она распределяется по контурам пола. После прохода по петлям,  она возвращается в нагреватель через обратную трубу.

Этот способ применяется в основном только на конденсационных устройствах, так как при данной схеме понижение температуры на трубе подачи не происходит. Если установить обычный газовый котёл, то работа в таком режиме приведёт к быстрой поломке теплообменника.

При монтаже твёрдотопливного котла, чтобы система функционировала правильно, потребуется установка буферного бака, а это ограничит температурный уровень.
