Водяной калорифер для приточной вентиляции: виды, устройство, принцип работы

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

• объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
• температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
• предпочтительным температурным режимом воздушных потоков после нагрева;
• температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Р = 0,34 × Q × Т

Q — производительность вентиляционной системы в м3/час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Например, объём воздуха в комнате площадью в 20 м2 при высоте потолка 300 см, равен 60 м3, поэтому однократный воздухообмен составляет 60 м2/час.

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

Правила эксплуатации и возможность ремонта

Основные требования к эксплуатации и безопасности устройства изложены в паспорте. Они направлены на исключение аварийных ситуаций, вызванных превышением допустимой температуры или давления теплоносителя, избегать резкого повышения температуры комплекса при первом запуске в холодное время года

Особое внимание следует обращать на опасность перемерзания трубок устройства в зимнее время, грозящее выходом прибора из строя. Для ремонта устройств следует привлекать специализированные организации, самостоятельное вмешательство чаще всего только увеличивает степень проблемы

Типы калориферов

Существует несколько типов калориферов, используемых в разных участках и условиях.

Рассмотрим их внимательнее:

Водяные

Самая распространенная группа приборов, отличающаяся высокой эффективностью, безопасностью и простотой действия. В качестве теплоносителя в них используется горячая вода, поступающая из сети ЦО, ГВС или от собственного котла. Калорифер водяной для приточной вентиляции является наиболее удобным и экономичным решением, позволяющим выполнять поставленные задачи с минимальными затратами на обслуживание или ремонт. Единственным недостатком прибора является необходимость подключения к системе подачи теплоносителя, что создает определенные сложности на стадии монтажа и препятствует быстрому переносу в другое место.

Паровые

Паровые устройства являются полными аналогами водяных и на практике отличаются от них только видом теплоносителя. Единственным отличием паровых приборов является большая толщина стенок трубок — 2 мм против 1,5 у водяных. Это обусловлено большим давлением в системе, требующим усиленных каналов для циркуляции. В остальном приборы идентичны, имеют одинаковые эксплуатационные правила и требования.

Электрические

Электрический калорифер для приточной вентиляции не нуждается в подаче теплоносителя, так как источником нагрева является электрический ток. Подключение таких приборов гораздо проще, что делает их мобильными и удобными в использовании, но высокие расходы на электроэнергию ограничивают применение этой группы. Чаще всего они устанавливаются для местного обогрева при выполнении разовых работ, используются в качестве аварийных или временных источников тепла.

Особенности выбора калориферов и их классификация

Калорифер устанавливается в вентиляционных системах под видом отдельных элементов, или в комплексе с моноблочной конструкцией. На его выбор влияют такие факторы, как:

• Размер помещения;
• Мощность вентиляции;
• Климатические условия.

Исходя из этих данных, уже можно подбирать калорифер вентиляционный под конкретные требования. Калориферы можно разделить на 2 типа:

Электрический калорифер для приточной вентиляции

Электрические калориферы – это наиболее простой вариант. Для него не требуется сложная подводка коммуникации, так как для работы требуется лишь источник питания. Для обеспечения более эффективного обмена тепла встроены ТЭНы, что способствуют преобразованию электроэнергии в тепло. Принцип работы таков, что поступающий с улицы воздух проходит через ТЭН, в котором нагревается и только после этого проходит в помещение. Вариант эффективен на площадях не более 150 м2, так как использование его на более больших пространствах нецелесообразно. Существенным недостатком выступает высокий расход электроэнергии;

Водяной калорифер для приточной вентиляции

Водяные калориферы – это практичный и надёжный вариант, который больше подходит для помещений свыше 150 м2. Они не требуют какого-либо обслуживания и считаются дешевыми в использовании. Их эффективность взаимосвязана с наличием автоматики в управлении. С их помощью можно легко выровнять температуру воздуха, так как они оснащены термостатом. Принцип работы основан на том, что воздух поступает через специальную воздухозаборную сетку и проходит на фильтры, где очищается от пыли и вредных веществ. Далее он проходит в калорифер, где нагревается от тепла, которое исходит от магистральной воды.

Конструктивные особенности

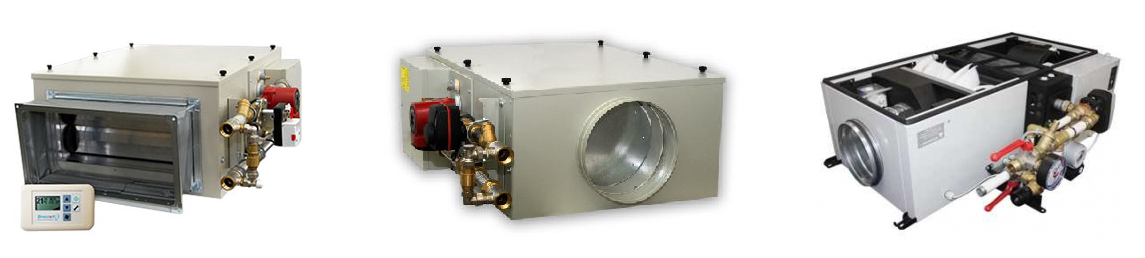

Приточные установки с водяным нагревателем подходят для любых вентиляционных систем, поскольку их габариты отличаются компактностью. Для монтажа достаточно обычных креплений. Установка этого оборудования занимает минимум времени. Ее должны осуществлять профессионалы, чтобы сохранить отличные аэродинамические характеристики.

Приточные установки с водяным нагревателем пригодны для использования в больших помещениях, поскольку имеют высокую мощность. Ими дополняют даже разветвленные воздуховодные сети. Приточные установки с водяным нагревателем работают стабильно на протяжении длительного времени при условии своевременного профилактического обслуживания. Приточное оборудование не создает шум, поэтому его можно ставить в жилых помещениях.

Главные преимущества водяных канальных калориферов

* Энергоэффективность. При низких энергетических затратах, водяной калорифер демонстрирует очень высокий коэффициент теплоотдачи. Агрегат способствует значительной экономии дорогостоящей электроэнергии и независим от газа.

* Высокая производительность. Создает сильные перепады температур и способен поднять температуру приточного воздуха на 70-100 градусов, что позволяет быстро создать и стабильно поддерживать оптимальный микроклимат в помещении.

* Удобство в монтаже. Современные приборы легко встраиваются в вентиляционную систему и отлично сочетаются с другими её элементами, они компактны и не нуждаются в чрезмерно большом свободном пространстве для монтажа. Подключаются к системе с теплоносителем быстро и безопасно.

* Экономическая целесообразность. Приобретение водяных калориферов и их монтаж не потребуют существенных капиталовложений. Эксплуатация и техническое обслуживание также высокорентабельны.

* Универсальность. Для продуктивного функционирования водяных калориферов имеются условия в большинстве помещений большой площади, оборудованных системой водяного отопления. Они могут монтироваться в любом положении, например, на поверхности стен или потолков.

* Безопасность. Исключен риск перенапряжения в электросети.

* Надёжность. Длительный эксплуатационный срок, бесперебойная работа, за счёт простого принципа действия, высокая устойчивость к негативным факторам окружающей среды, антикоррозийная стойкость.

Водяные калориферы в отличие от электрических не сжигают кислород.

Калориферы можно использовать в качестве эффективного вентилятора в летний период и для создания популярных тепловых завес.

Критерии выбора калориферов

При выборе калорифера, помимо теплопроизводительности, производительности по объему воздуха и поверхности теплообмена, необходимо определиться с критериями, перечисленными ниже.

С вентилятором или без него

Основная задача калорифера с вентилятором – создание теплого воздушного потока для обогрева помещения. Прогонять воздух через пластины трубок – это функция вентилятора. В случае нештатной ситуации с отказом вентилятор, циркуляция воды через трубки должна быть прекращена.

Форма и материал трубок

Основа нагревательного элемента калорифера – стальная трубка из которой собрана решетка секции. Существуют три варианта конструкции трубок:

• гладкотрубные – обычные трубки расположены рядом друг с другом, теплоотдача наиболее низкая из возможных;
• пластинчатые – на гладкие трубки напрессованы пластины для увеличения площади теплоотдачи.
• биметаллические – стальные или медные трубки с навитой, сложной по форме алюминиевой лентой. Теплоотдача в этом случае наиболее эффективна, медные трубки более теплопроводные.

Минимально необходимая мощность

Для определения минимальной мощности нагрева можно использовать довольно простой расчет, приведенный в сравнительном расчете между радиаторами и калориферами ранее. Но поскольку калориферы не только излучают тепловую энергию, но и прогоняют воздух вентилятором, есть более точный способ определения мощности с учетом табличных коэффициентов. Для автосалона с размерами 50х20х6 м:

1. Объем воздуха автосалона V = 50*20*6 = 6 000 м3 (нужно нагреть за 1 час).
2. Наружная температура Tул = -20⁰C.
3. Температура в салоне Tком = +20⁰C.
4. Плотность воздуха, p = 1,293 кг/м3 при средней температуре (-20⁰C +20⁰C)/2 = 0. Удельная теплоемкость воздуха, с =1009 Дж/(кг*K) при температуре снаружи -20⁰C — из таблицы.
5. Производительность по воздуху G = L*p = 6 000*1,293 =7 758 м3/час.
6. Минимальная мощность по формуле: Q (кВт) = G/3600*c*(Tком – Tул) = 7758/3600*1009*40 = 86,976 кВт.
7. С учетом запаса мощности в 15% минимально необходимая теплопроизводительность = 100,02 кВт.

Современные модификации

Производители постоянно усовершенствуют приточные установки с водяным нагревателем для предварительной очистки и нагрева воздуха. Сейчас, например, повсеместно встречаются приточные установки с водяным нагревателем с «умным» автоматическим управлением. В этом случае можно сэкономить много времени, которое обычно уходит на специальное программирование.

При необходимости работа приточной установки с водяным нагревателем корректируется через смартфон или планшет. Приточные установки с водяным нагревателем имеют высокую степень безопасности, поэтому их чаще других выбирают для вентиляционных систем в жилых помещениях. С помощью устройств с водяным калорифером температура воздуха каждого кубического метра на заданной площади будет одинаковой.

Применение

Приточные установки с водяным нагревателемнебольшой мощности устанавливают:

1. в квартирах,
2. коттеджах.
3. небольших офисах
4. в системах отопления частных коттеджей, домов,
5. складских помещениях
6. в магазинах.

Использование приточных установок с водяным нагревателем обеспечивает комфортный микроклимат для людей. Они могут дышать очищенным от загрязнений воздухом приемлемой температуры, в котором отсутствуют остатки дыма, пылевых частиц, аллергенов и другого микроскопического мусора. При прохождении через установку воздух не осушается. Приточные установки с водяным нагревателем особенно рекомендуют устанавливать в местах, где есть люди с аллергией или заболеваниями дыхательной системы.

Электрический калорифер

• минимальный воздушный поток — 170 м3/час
• три отдельных секции по 1 кВт
• калорифер укомплектован автоматической биметаллической защитой от перегрева (нормально замкнутый контакт) и дополнительной защитой от перегрева с ручным перезапуском.

Я разделил его на две секции 1 + 2 кВт:

• секция на 1 кВт будет работать в режиме вода + электричество (приоритет на воду), подключение электрического калорифера производится автоматически, если водяной не будет справляться. Управления этой секцией осуществляется через твердотельное реле.
• секция на 2 кВт управляется от Контроллера PULSER. Его датчик температуры установлен после электрического калорифера, но перед водяным. Этот режим включается ночью — электричество + вода (приоритет на электричество). Две секции 2 кВт нагреют воздух на сколько смогут, остальное нагреет водяной калорифер.

Были опасения, что твердотельное реле будет перегреваться в корпусе калорифера, но оказалось, что он практически холодный. На всякий случай дополнительно в корпус калорифера был смонтирован стандартный пожарный датчик (температура срабатывания 70 °C) с нормально замкнутыми контактами.

Регулировка процесса нагрева

Используются два способа регулировки режима работы:

• Количественный. Настройка производится путем изменения объема теплоносителя, поступающего в прибор. При этом способе отмечаются резкие скачки температуры, нестабильность режима, поэтому в последнее время более распространен второй тип.
• Качественный. Этот способ позволяет обеспечивать постоянный расход теплоносителя, что делает работу прибора более стабильной и плавной. При неизменном расходе меняется лишь температура носителя. Это делается путем подмешивания в прямой поток некоторого количества более холодной обратки, что регулируется трехходовым клапаном. Такая система защищает конструкцию от перемерзания.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

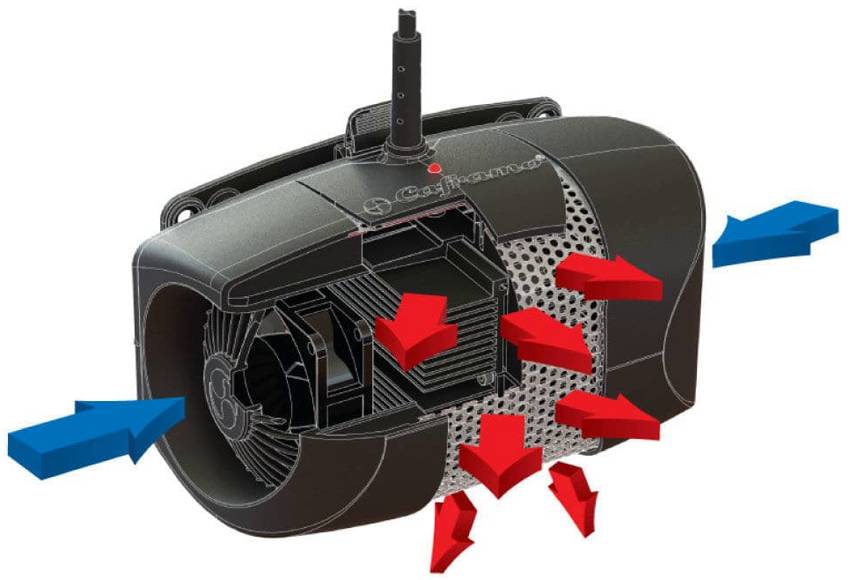

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

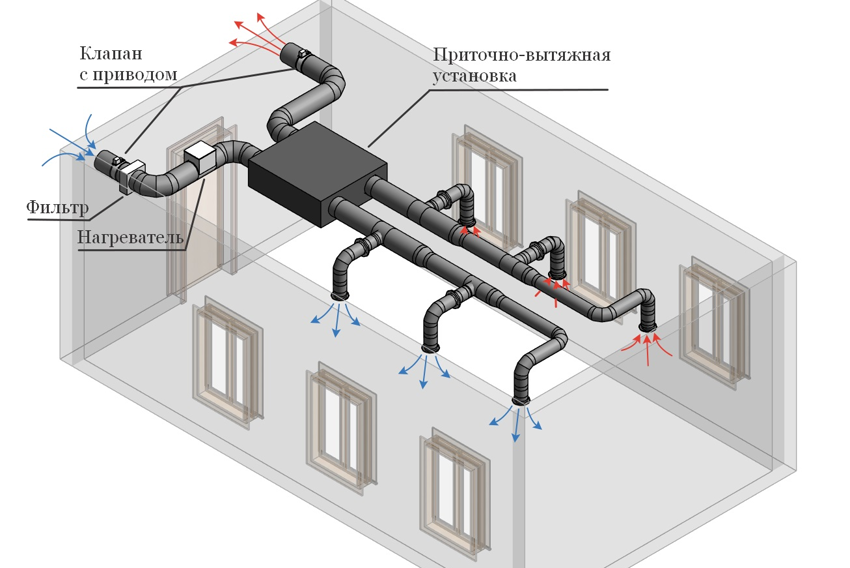

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Калорифер КП 311 (воздухонагреватель ВНП 311 хл). Производство и технические характеристики калорифера КП-311

Калориферы

Паровой калорифер (воздухонагреватель) КП (ВНП) 311-паровоздушный отопительный аппарат с биметаллическими нагревательными элементами, использующий в качестве первичного источника нагрева сухой насыщенный пар до 190ºС.Сфера применения воздухонагревателей КП (ВНП 113 ..22) 311 производственные промышленные и складские помещения, ангары, мастерские, боксы и т. п.Номинальный объем нагреваемого данным воздухообогревателем воздуха составляет – 16000 м3/час (но может варьироваться от 13000 до 25000). Температура воздуха на выходе – в зависимости от объема нагнетаемого воздуха и подаваемой температуры пара. Регулировка температуры также может осуществляться при помощи установленных обводных клапанов (с электроприводом и без).Схема установки калорифера КП (ВНП113)-311 – с вертикальным расположением теплонесущих трубок. Сверху и снизу каркаса теплообменника ввариваются патрубки (штуцера) — с фланцами (по заказу) или нет.

Основные теплотехнические показатели:Поверхность теплообмена (площадь) —63,6 м²    Объем нагреваемого воздуха —16000 м³/ч    Вес (масса) теплообменника —187 кгЕмкость (вместимость) парового калорифера КП 311 —0,0383 м3     Производительность по теплу —424 кВтГабаритные размеры воздухоподогревателя —1727 х 1075 х 180 мм

Чертеж, теплотехнические показатели, габаритные размеры и масса парового калорифера КП 311 (ВНП-311) хл

Наименование  калорифера	Производительность воздухонагревателя	Площадь поверхности теплообмена	Габаритные и присоединительные размеры теплообменника, мм	Масса
По воздуху, м3/ч	По теплу, кВт	м2	L	L 1	L 2	L 3	l	l  1	l  2	C	dy	кг
КП-311 (ВНП 113-311) хл	16000	424	63,6	1655	1703	1727	1774	1003	1051	1075	912	76	187

Число ходов по внутреннему теплоносителю	Число рядов по ходу движения воздуха	Длина теплоотдающего элемента (в свету), м	Площадь, м2
поверхности теплопередачи	фронтального сечения	сечения коллектора	сечения патрубка	живого сечения для прохода теплоносителя
1	3	1.658	63.6	1.660	0.00379	0.00509	0.01662

Расчет парового воздухонагревателя КП-311 (ВНП 311)

Ниже представлены табличные данные с рабочими параметрами калорифера КП (ВНП 113 311) хл. Выложены следующие характеристики: производительность по воздуху и теплу, потребление пара, температурные показатели и др.

Таблица некоторых расчетных параметров парового калорифера КП (ВНП) 311 хл
Давление насыщенного пара – 0.1 МПа    Температура пара – 99.6 °C
Расчетные данные	Объем нагреваемого воздуха – 16000 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	-35	-20	-10	+10	+20
Температура нагретого воздуха на выходе из калорифера КП-311, °C	+38	+46	+51	+56	+61	+65
Массовая скорость в фронтальном сечении, кг/м2•с	3.44	3.30	3.22	3.14	3.06	2.99
Аэродинамическое сопротивление, Па	64	59	56	54	51	49
Коэффициент теплопередачи, Вт/(м2•°C)	71.449	70.197	69.419	68.668	67.944	67.291
Температурный напор, °C	93.4	82.2	75.0	67.8	60.6	54.0
Тепловая мощность для нагрева, кВт	424	367	331	296	262	231
Расход пара, кг/час	677	585	528	472	417	369
Давление насыщенного пара – 0.25 МПа        Температура пара – 127.4 °C
Расчетные данные	Объем нагреваемого воздуха – 1900 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	-32	-27	-22	-15	-10
Температура нагретого воздуха на выходе, °C	+50	+53	+55	+59	+62	+68
Массовая скорость в фронтальном сечении, кг/м2•с	3.98	3.92	3.87	3.80	3.75	3.65
Аэродинамическое сопротивление, Па	84	81	80	77	75	71
Коэффициент теплопередачи, Вт/(м2•°C)	76.054	75.594	75.199	74.592	74.160	73.322
Температурный напор воздухонагревателя КП (ВНП 113-311), °C	113.5	109.6	106.3	100.9	97.0	89.1
Тепловая мощность для нагрева, кВт	549	527	508	479	457	416
Расход пара, кг/час	906	870	839	790	755	686
Давление насыщенного пара – 0.35 МПа        Температура пара – 138.9 °C
Расчетные данные	Объем нагреваемого воздуха – 23000 м3/час
Температура приточного воздуха на входе в воздухонагреватель, °C	—28	—18	—9	+2	+7	+14
Температура нагретого воздуха на выходе из калорифера, °C	+527	+58	+63	+70	+73	+76
Массовая скорость в фронтальном сечении, кг/м2•с	4.76	4.63	4.53	4.39	4.34	4.27
Аэродинамическое сопротивление, Па	117	111	106	101	98	95
Коэффициент теплопередачи, Вт/(м2•°C)	82.206	81.232	80.410	79.392	78.954	78.416
Температурный напор парового теплообменника, °C	122.6	114.7	107.9	99.0	95.1	90.4
Тепловая мощность для нагрева, кВт	641	593	552	500	478	451
Расход пара калорифером КП (ВНП) – 311 хл, кг/час	1074	994	925	838	801	756

Коэффициенты теплопередачи и аэродинамическое сопротивление калорифера КП 311 (ВНП 113-311) парового

Главная | Продукция | Каталог | Калориферы | Отопительные агрегаты | Расчет онлайн | Контакты/Прайс | Главная Карта Сайта

Водяные калориферы

Daikin ATXN25MB/ARXN25MB за 34500 руб. Инверторные кондиционеры DAIKIN. Монтаж от 7000 руб.

Тепловые пушки на воде (калорифер водяной ) — нагревательные приборы, в которых источником тепла является горячая вода.

Принцип работы прост: мощный вентилятор обдувает теплообменник, по которому проходит горячая вода системы центрального отопления. Таким образом, вентилятор быстро и равномерно распределяет горячий воздух по обогреваемому помещению. Несмотря на использование горячей воды, водяной калорифер с вентилятором относят к приборам воздушного отопления.

Преимущества воздушного отопления:

быстрое достижение заданной температуры в помещении; низкие затраты на монтаж; низкие затраты на эксплуатацию; высокая теплопроизводительность.

Тепловая мощность каждой модели зависит от температуры воды в системе центрального водяного отопления. Чем выше температура воды в системе, тем большую тепловую мощность отдает водяная тепловая пушка. Максимальная температура теплоносителя (воды) обычно ограничена 130ºС. Тепловые пушки на воде используют для экономичного отопления помещений большого объема, таких как:

выставочные павильоны и автосалоны; торгово-развлекательные комплексы; спортивные залы и дворцы спорта; магазины и гипермаркеты; мастерские и автосервисы; фермы и теплицы; ангары и склады.

Калориферы водяные бывают настенного и потолочного крепления. Для регулирования температуры в отапливаемом помещении и экономии энергоресурсов совместно с самими воздушно-отопительными а

VOLCANO тепловентилятор серии VR (тепловентилятор ВУЛКАН); теплогенератор водяной GALLETTI серии AREO; водяной теплогенератор KROLL серии LH; водяной теплогенератор Olefini тепловентилятор и фанкойл серии FH (тепловая пушка олефини на воде);грегатами используют специальные комплекты автоматики. Для подключения водяных тепловых пушек обычно используют узел обвязки водяного калорифера (циркуляционный насос, автоматический трехходовой клапан, арматура и автоматика). На рынке России наиболее известны следующие тепловые пушки на воде:

Если Вы хотите сделать заказ или у Вас появились вопросы — позвоните в наш коммерческий отдел по многоканальному телефону (495) 98-91091. Наши менеджеры будут рады подобрать водяные калориферы или другие виды обогревателей, подходящие для Вас и Вашего помещения по типу, мощности и стоимости. Из-за очень большого объема материала мы приводим здесь информацию только по калориферам Galletti, но у нас Вы можете заказать водяные калориферы olefini, kroll, general и тепловентиляторы volcano vr.

По запросу мы предоставим необходимую Вам информацию.

Особенности водяных калориферов — тепловентиляторов VOLCANO:

VOLCANO MINI цена 13800 руб. Мощность обогрева 3-20 кВт

VOLCANO VR1 цена 18300 руб. Мощность обогрева 10-30 кВт

VOLCANO VR2 цена 20900 руб. Мощность обогрева 30-60 кВт

• простой монтаж;
• современный дизайн;
• низкий уровень шума;
• малый вес конструкции;
• высокая эффективность оборудования;
• стойкость к коррозийным процессам;
• стойкость к термическим воздействиям;
• возможность крепления Volcano при помощи шпилек (не входят в комплект);
• направление потока тепловентилятора VOLCANO VR можно изменить во время эксплуатации до 180º (монтажная консоль 1900 руб. и гибкий шланг 550 руб. — опции, не входят в комплект);

Опции:

• термостат 2000 руб.;
• монтажная консоль 1900 руб.;
• клапан двухпозиционный с сервоприводом 3600 руб.;
• гибкий шланг 550 руб. (подключают обычно 2шт. на один Volcano);
• 5-ступенчатый регулятор скорости вращения вентилятора 4400 руб.

Показаны с 1 по 99 из 99

При их изготовлении используются сталь и алюминий, что гарантирует надежную работу продолжительное время.

Они устанавливаются в систему кондиционирования и делают поступающий с улицы воздух теплым, что делает нахождение в помещении комфортным.

В качестве источника тепла в них используется горячая вода и пар высокого давления, и из-за этого их применение возможно только на производственных предприятиях.

Принцип работы водяного калорифера

Для начала разберемся в особенностях работы вентиляционной системы с водяными нагревателями, потому что схема приточной вентиляции с электрокалорифером немного отличается. Водяное нагревательное приспособление состоит из теплообменника и вентилятора.

Принцип его работы заключается в следующем:

1. Через специальные воздухозаборные решетки, установленные на внешнем конце воздуховода, воздушные массы попадают в вентиляционные каналы. Решетки нужны для защиты от проникновения мелких грызунов, животных, птиц и насекомых.
2. После этого воздух проходит через фильтры, где очищается от пыли, пыльцы растений, вредных примесей и других загрязняющих веществ.
3. В калорифер поступает тепло из водяной магистрали. Благодаря этому теплу воздушные массы подогреваются до нужной температуры.
4. При прохождении рекуператора поступающие воздушные потоки дополнительно греются за счет тепла удаляемого из помещения воздуха.
5. Очищенные и подогретые массы при помощи вентилятора поступают в помещение. Благодаря установленному диффузору они равномерно распределяются по всей площади.
6. Во время работы установки возникает много шума. Чтобы его снизить, установлены специальные шумопоглотители.
7. Если система перестает работать, срабатывают обратные клапаны, которые перекрывают доступ холодным воздушным массам в помещение.

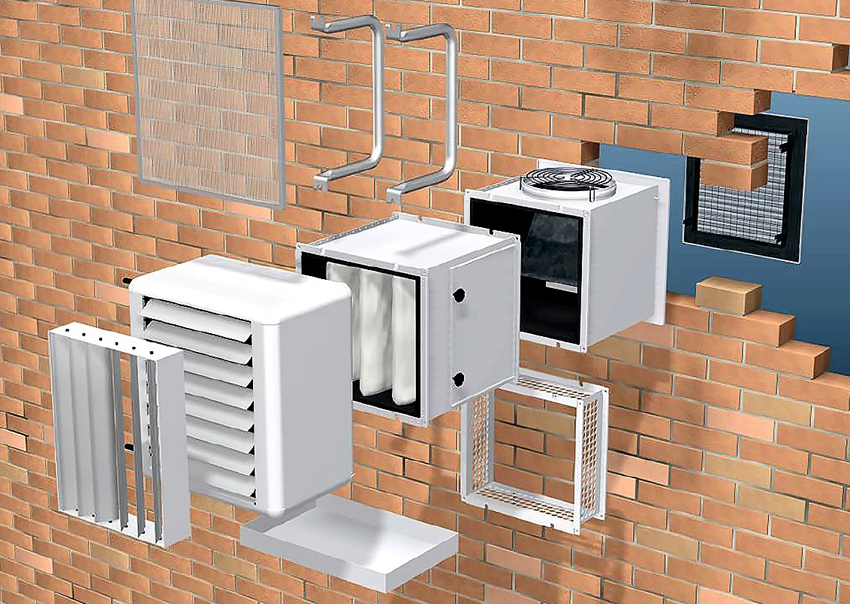

Конструкция калорифера отличается отсутствием собственного нагревателя. Его главные составляющие элементы выполняют следующие функции:

• встроенный вентилятор направляет подогретые воздушные массы в помещение;
• в теплообменник, состоящий из металлических трубок, поступает вода из отопительной системы.

По сути, система из трубок выполняет функции нагревательной спирали, как в электрокалорифере. По трубкам циркулирует горячий теплоноситель из системы отопления, имеющий температуру в пределах +80…+180°С. При прохождении воздуха через прибор он нагревается до нужной температуры. Вентилятор не только распределяет подогретый воздух по помещению, но и способствует его обратному удалению.

Преимущества и недостатки

Использование калориферов в приточной вентиляции рентабельно для предприятий и учреждений, имеющих собственную систему теплоснабжения. Однако при хорошо налаженной работе системы вентиляции, правильном выполнении обвязки водяные калориферы можно использовать для обогрева коттеджей.

К преимуществам подобных приспособлений причисляют следующее:

1. Монтаж достаточно простой. По сложности он не отличается от установки труб отопления.
2. Благодаря подогреву воздушных масс и их равномерному распределению при помощи вентилятора система подходит для обогрева помещений значительной площади и высоты.
3. Отсутствие сложных механизмов обеспечивает безопасную работу каждого составляющего узла. В конструкции нет быстроизнашивающихся деталей, поэтому поломки случаются редко.
4. При помощи вентилятора можно регулировать направление потоков теплых воздушных масс.
5. Главное достоинство заключается в том, что на отопление большого помещения не потребуются регулярные финансовые вложения. Расходы будут только на первых порах – на покупку оборудования и монтаж системы.

Основной минус использования водяных калориферов заключается в невозможности их применения в бытовых целях, а именно для отопления городских квартир. В качестве альтернативного варианта подходят только электронагреватели. Электрический индукционный котел для отопления и его схема
