Эксплуатация и устранение неисправностей водяного насоса «Родничок»

Модельный ряд и производители

Изначально «Родничок» разрабатывался для промышленных целей. Но учитывая, что мощные насосы такого типа нуждаются в большом количестве электроэнергии, разработчики решили сделать упор на частного потребителя.

В результате создали компактную модель вибрационного погружного типа, которая и по сей день успешно применяется в быту.

На сегодняшний день официальным производителем классического насоса «Родничок» является УЗБИ — Уральский завод бытовых изделий, выпускающих две модификации насоса:

• «Родничок» БВ-0,12-63-У — вариант с верхним забором воды;
• «Родничок» БВ-0,12-63-У — вариант с нижний забором воды.

Обе модели могут комплектоваться шнуром электропитания 10м, 16м, 20м или 25м.

Также выпуском насосов «Родничок» занимается московский , выпускающий модель под названием «Родничок ЗНВП-300», которая мало чем отличается от классических электронасосов, производимых УЗБИ.

Учитывая, что «Родничок» не столь известный и народно любимый насос, как тот же «Малыш», крайне редко можно встретить его подделки.

Доступная цена электронасоса объясняется простотой его конструкции и использованием только российских деталей для его производства.

Галерея изображенийФото из Недорогие, но крайне выносливые вибрационные насосы идеально подходят для забора воды из дачных колодцев. В организации постоянно действующих автономных водопроводов их используют гораздо реже

Особенности использования и установка насосов серии «Родничок»

Насосы данной серии отличаются высокой надежностью. Немаловажную роль играет наличие устройства термозащиты, которое обеспечивает отключение электрической части при нагреве до критических температур.

Кроме того, эксперты отмечают следующие особенности этих насосных агрегатов:

Особенности установки насосов серии Родничок

• Нормируемая глубина погружения составляет 10 метров, но прочностные характеристики корпуса позволяют эксплуатировать его и на больших глубинах. Правда злоупотреблять такими режимами работы не следует, это может снизить долговечность устройства, кроме того при значительной глубине наблюдается снижение производительности насоса.
• Не стоит применять устройства для перекачки горячей воды, максимальная температура жидкости не должна превышать 40 градусов.
• В целом насос для скважины Родничок может эксплуатироваться в длительном режиме с частыми пусками. В течении суток рекомендуется использовать установку не более 12 часов, при этом каждые 2 часа стоит отключать агрегат на 10-20 минут, это обеспечит гарантированную производителем долговечность.
• Перед установкой насоса в скважину необходимо надеть на корпус резиновое защитное кольцо, которое предотвратит возможность контакта с обсадной трубой или стенками колодца.
• Диаметр агрегата составляет 100 мм, поэтому эксплуатироваться насос может в скважинах сечением не менее 120-125 мм.
• Для подвески насоса используется обычная бечева или трос, дополнительного крепления не требуется. Небольшая масса насоса (3,5 кг) существенно упрощает процесс подъема из источника воды для выполнения профилактического обслуживания и выполнения ремонтных работ.
• Агрегат комплектуется сетевым шнуром длиной 16 метров, при необходимости можно выполнить его наращивание. При этом стоит следить за тем, чтобы место соединения не находилось в воде, это может вызвать срабатывание устройств защитного отключения.
• Купить водяной насос Родничок можно за 1200-1700 рублей (стоимость зависит от модификации).
• Для спуска-подъема насоса необходимо использовать только крепежный шнур, выполнять подъем при помощи питающего кабеля или напорного шланга запрещено. Рекомендуется крепить кабель электропитания к напорному шлангу при помощи специальных хомутов, это предотвратит запутывание провода вокруг корпуса насоса, что может привести к заклиниванию устройства при подъеме.
• Рекомендуется эксплуатация совместно с накопительным (расширительным) баком и системами автоматического управления.

Стоимость насоса окупается в течение 1-2 лет эксплуатации. Поэтому обязательно рассмотрите возможность приобретения насоса Родничок для организации системы автономного водоснабжения дома.

Достоинства и недостатки насосов

О достоинствах и недостатках погружных вибрационных насосов “Родничок” говорят и пишут много.

Отзывы его владельцев прямо противоположные: одни отмечают высокое качество и удобство эксплуатации, другие считают это оборудование устаревшим, а его применение неудобным и хлопотным. Отметим лишь некоторые достоинства и недостатки этих насосов.

Достоинства:

• низкая цена;
• возможность перекачки слегка загрязнённой воды;
• простая конструкция, прочный корпус;
• возможность выбора необходимой длины электрокабеля;
• возможность выбора оборудования с верхним или нижним водозабором;
• экономное потребление электроэнергии;
• простота подключения и эксплуатации;
• высокая производительность и напор.

“Родничок” отлично функционирует на глубине, выдерживает внушительное гидродинамическое давление. Для нормальной работы между верхней точкой корпуса и зеркалом воды должно быть не более 5 м.

Недостатки:

• требует контроля во время откачки бассейнов и затопленных помещений;
• невысокая степень защиты от перепадов напряжения сети;
• невозможность использовать при температуре ниже +5 и выше +40 °С;
• нельзя использовать в колодцах и скважинах с нестабильными стенками, т.к. вследствие вибрации происходит их разрушение.

Безусловно, сегодня можно встретить в продаже более современные и высокопроизводительные насосы, оснащённые электронными системами защиты, однако “Родничок” – это почти идеальное сочетание цены и качества, проверенное временем.

Рекомендуем вам ознакомиться с рейтингом погружных насосов, который представлен в другом нашем материале.

Производители включают в комплект насоса “Родничок” ремкомлект для замены резиновых герметизирующих деталей, которые подвержены истиранию после интенсивной эксплуатации

Устройство насоса «Родничок»

Агрегат является устройством вибрационного типа рассчитанным на погружение в воду до десяти метров. Однако заложенная конструкторами пятикратная прочность корпуса позволяет опустить насос на большую глубину, что зачастую и делают владельцы глубоких колодцев. С помощью этого устройства, вы сможете обеспечить стабильное водоснабжение из колодца.

Агрегат состоит из водонепроницаемого корпуса, содержащего два основных узла – электрический магнит и вибратор. Вибратор представляет собой якорь с пружиной из резины, служащей для амортизации. Узел надёжно закреплён на валу двигателя, а его движения ограничены с помощью втулки. На незначительном расстоянии от якоря находится диафрагма из резины, служащая разделительной стенкой между насосной камерой и отделением электромотора.

Внутри моторного отсека расположен магнит (обмотка и сердечник). Магнит залит специальным материалом, отводящим тепло и не допускающим перегревание двигателя и катушки. Также в насосе предусмотрен клапан для слива воды при отключении двигателя.

Основные характеристики агрегата:

• максимальный напор – 60 метров;
• производительность – 1 500 литров в час;
• мощность 225 Ватт;
• фильтры рассчитаны на грязевые частицы размером до 2 мм.

Достоинства:

• бюджетная стоимость;
• возможность работать с водой, содержащей примеси ила и песка;
• экономное энергопотребление;
• двойная изоляция всех электрических деталей;
• достаточно мощный напор (можно подавать воду в двухэтажное здание);
• возможность обустроить сразу несколько точек водозабора;
• наличие встроенного обратного клапана;
• верхний забор воды, предотвращающий захват донных отложений;
• простота в обслуживании;
• доступно использование на глубине более десяти метров.

Недостатки:

• не очень длинный силовой кабель;
• нельзя использовать в колодцах со старыми кольцами (вибрация вызывает растрескивание бетона);
• чувствительность к перепадам напряжения в электрической сети (может прекратить работу в самый неподходящий момент);
• не рекомендуется установка вблизи донного фильтра – вибрация поднимает со дна ил и песок;

У насоса «Родничок» относительно низкая производительность по сравнению с другими типами насосов, использующимися в колодцах и скважинах глубиной больше десяти метров.

Конструкция насоса «Ручеек»

Вибрационный насос состоит из следующих элементов:

• электромагнит;
• корпус;
• вибратор;
• электропривод;
• фиксатор;
• винты, шайбы, гайки;
• втулка;
• муфта.

Конструкция Ручейка имеет классическую компоновку — электропривод расположен снизу, а всасывающие отверстия сверху. Это позволяет обеспечить лучшее охлаждение, исключить забор примесей со дна. Агрегат без проблем работает длительное время в погружном состоянии с всасывающими отверстиями открытыми на воздух.

Электромагнит, размещенный под корпусом, формируется из обмотки и сердечника П-образного вида, материал исполнения которого является сталь электротехнической листовки. Обмотку составляют 2 катушки, соединенные последовательно. Катушка и обмотка залиты компаундом, который обеспечивает изоляцию, отвод тепла от катушек и закрепление.

Якорь и шток, запрессованный в нем, формирует вибратор. На штоке размещен амортизатор, резиновая пружина, жестко крепящаяся на валу двумя гайками.

Насос Ручеек в сборе и в разрезе

Внутри амортизатора содержится втулка, ограничивающая сжатие резиновой пружины. Диафрагма, также выполненная из резины, помещена от амортизатора на определенном расстоянии. Ее роль заключается в создании дополнительной опоры для штока и его направлении. Диафрагма еще отделает электрическую и гидравлическую камеры друг от друга.

Регулировка зазоров

Для стабильной работы агрегата важно, чтобы рабочие зазоры между деталями электропривода были правильно выставлены и настроены. Инструменты для ремонта насоса можно купить в строительном магазине. Инструменты для ремонта насоса можно купить в строительном магазине

Инструменты для ремонта насоса можно купить в строительном магазине

Это важно, потому что:

• Напряжение меньшей силы может уменьшать мощность прибора;
• Небольшое напряжение оказывает влияние на электропривод, и оборудование может сломаться;
• Больший вольтаж может спалить двигатель насоса.

Зазор между сердечником и якорем, согласно заводским параметрам, должен составлять около 0,5 см. Если величина зазора изменена, его нужно отрегулировать. Проще отдать прибор специалисту, но можно сделать регулировку своими руками.

Для того чтобы отрегулировать зазоры, нужно убирать либо добавлять шайбы под резиновым поршнем или якорем. Если не получается точно выставить подходящий размер, лучше отдать прибор в сервисный центр. Дополнительные шайбы увеличивают напор, а уменьшение их его ослабляет. Если зазор в электроприводе будет меньше или больше нормы, это может привести к поломке.

https://youtube.com/watch?v=7DFHYw0YeqY

Погружной насос «Малыш» является оптимальным выбором для обеспечения водой дома или дачи. Как и вся техника, такие устройства подвержены поломкам, особенно учитывая то, что он постоянно находится в воде. Починить прибор вполне возможно своими руками. При покупке устройства необходимо сохранить инструкцию, поскольку его схема будет очень важна при ремонте. Правильная эксплуатация и профилактические проверки аппарата помогут снизить риск поломок либо избежать их вообще.

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Возможные неисправности и способы устранения

Проблемы при эксплуатации устройства возникают при:

• Механическом воздействии на корпус с последующей его разгерметизацией.
• Работе насоса без воды.
• Перегреве при нарушении рекомендуемого режима (более 12 часов непрерывной работы).
• Попадании внутрь корпуса камней и частиц ила.

ПОСМОТРЕТЬ ВИДЕО

К превентивным мерам относят создание правильных условий эксплуатации: корпус защищается дополнительными фильтрами по типу колпака или стакана (они покупаются отдельно) и прорезиненным кольцом. Последний момент очень важен, механизм вибрирует свысокой частотой, без защиты от прямого контакта со стенками колодца или скважины он не выдерживает оказываемой нагрузки. Допускается эксплуатация в длительном режиме, но не более 12 часов в сутки и при условии выключений на 10-20 минут как минимум раз в 2 часа. Нагрев приводит не только к нарушению изоляции, но и отслаиванию заливки. Горячую воду перекачивать насосом нельзя, разрешимая температура жидкости ≤ 40 °C.

При отслоении заливки (чаще всего вследствие перегрева) можно попробовать отремонтировать Родничок самостоятельно. Электропривод отделяется от верхней части корпуса, вынимается сердечник и прорезаются неглубокие бороздки. Затем магнит смазывается герметиком для склеивания стекол, помещается обратно и фиксируется до полного высыхания, после чего насос собирается. Схема сборки насоса указывается в прилагаемой инструкции. Клапан меняется по той же схеме, но без разбора электрической камеры, для такого ремонта потребуется кольцо из плотной резины.

Устранение неполадок

К сожалению, насос может выйти из строя, а ремонт в мастерской по какой-то причине окажется недоступным. Некоторые поломки хозяевам под силу устранить самостоятельно. Тем более их можно диагностировать по характеру работы агрегата.

Не поступает вода или слабый напор

У неисправности три основные причины:

1. Неполадка связана с ослаблением болтов, расположенных поверх амортизатора. Для устранения необходимо открыть кожух и зажать гайки до упора. Чтобы в дальнейшем исключить их разбалтывание, требуется законтрить верхнюю гайку. Если болты наружного кожуха заржавели и внутрь насоса попасть невозможно, необходимо их срезать при помощи болгарки, а затем заменить новыми.
2. Произошёл разрыв клапана, служащего для регуляции слива воды. Он находится внутри корпуса. Деталь заменятся новой.
3. Выход из строя штока, служащего для крепления якоря и поршня. Починить эту деталь теоретически невозможно. А на практике известны случаи, когда искривлённую деталь подвергали выпрессовке, с последующим нарезанием внутренней и наружной резьбы, и подвариванием перехода с помощью сварки (для подстраховки). Однако такой сложный ремонт большинству владельцев насоса не по силам. А в ремонтных мастерских не всегда берутся за столь филигранную токарную работу. Поэтому многие хозяева выбрасывают вышедший из строя насос и покупают новый.

Происходит обугливание кабеля

У поломки может быть две причины:

1. Нарушение изоляции кабеля. Специалистами рекомендуется заменить его целиком, вместо частичной замены с применением скруток или пайки. Однако выполнить такой правильный с точки зрения электриков ремонт в этом случае невозможно. Дело в том, что кабель залит в моторном отсеке компаундом, и починить кабель можно только путём замены повреждённого участка.
2. Перегорела обмотка. Неполадка диагностируется домашним тестером – на обмотке не обнаруживается напряжение. Необходимо заменить обмотку. Делать это лучше в ремонтной мастерской.

Насосом создаётся очень слабый напор

Причиной может быть: плохое крепление гаек амортизатора или малая величина зазора в вибраторе. Требуется зажать гайки. Либо увеличить зазор путём добавления шайб. Их количество определяется опытным путём. Цель добавления – обеспечить достаточное давление воды.

Средняя рыночная цена от 1 200 до 1 700 рублей. Считается, что стоимость насоса окупается в среднем за два года постоянной эксплуатации. Поэтому специалисты рекомендуют использовать насосы этой марки для обеспечения автономного водоснабжения загородных домов и дач.

Слышна сильная вибрация насоса

Вероятная причина: отслойка магнита. Для устранения неполадки потребуется разобрать агрегат. В магните и на внутренней части моторного отсека с помощью болгарки делаются насечки. Затем изнутри отсек смазывается эпоксидным клеем и герметиком. Магнит вставляется на место. После полного высыхания можно собрать насос.

Характеристики устройства

Погружной насос «Ручеек» может выкачивать воду из любого водоема, скважины, колодца, поливочной бочки. При этом он должен находиться ниже уровня воды. Вода должна быть чистой, пресной, без взвеси песка и ила. Если песок присутствует, нужно использовать дополнительный фильтр.

Насос выпускается с двумя типами забора воды: «Ручеек 1» с верхним забором и «Ручеек 1М» с нижним.

Насос опускается в воду на капроновом шнурке, который входит в комплект, или на любом другом подвесе. В процессе работы корпус сильно вибрирует, поэтому он не должен касаться стенок и дна емкости. Иначе нарушится его герметичность или корпус разрушится.

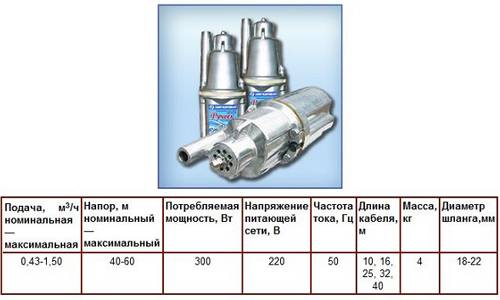

Технические характеристики:

• напряжение питания – 220 В;
• потребляемая мощность – 225-300 Вт;
• масса – 4 кг;
• максимальная глубина опускания – 7 м;
• максимальная высота поднятия воды – 60 м;
• производительность – 450 л/час;
• время непрерывной работы – 12 часов;
• длина кабеля 5-15 м.

Приведенные характеристики усредненные, для различных моделей могут незначительно отличаться.

Последние цифры в спецификации модели означают длину сетевого шнура. Его длина может быть 5, 10 и 15 м. Заранее неизвестно, на какой глубине будет работать насос, поэтому лучше не экономить и приобрести его с максимальной длиной шнура.

Многие неправильно понимают, что означает «максимальная высота поднятия воды – 60 м». Это максимальное давление, которое может создать насос. Оно соответствует 60-и м водяного столба или 6-и атмосферам. Следует учесть, что давление на выходе шланга всегда будет меньше, чем на входе. Даже если использовать достаточно толстый шланг диаметром 1 дюйм (2,54 см), то за счет внутреннего трения на каждых 10-и м горизонтального участка шланга давление падает на 1 атмосферу.

Садовые модели

Они представляют собой аппараты, предназначенные для дренажа резервуаров с водой, перекачивания жидкости из различного рода скважин и орошения на ограниченный период времени.

Данные агрегаты устанавливаются на небольшом расстоянии от воды. Они имеют защиту от перегрева и попадания влаги внутрь корпуса. Могут также использоваться в комплекте с другими составляющими (выключателем давления, баком).

К ним относятся такие модели, как:

• ЗНС-600. Насос ЗНС-600 «Зубр» предназначен для перекачивания чистой воды с производительностью, равную 3 м3. Посредством него можно откачать воду с глубины не более 8 м, максимальный напор при этом составит 35 м;
• ЗНС-800. Агрегат относится к поверхностному типу насосов. Он способен осуществлять перекачку воды при максимальной глубине 8 м и напоре, равном 40 м. На его основе возможно создание насосной станции. Отличительной особенностью в конфигурации является наличие подшипников.
• ЗНС-1100. Этот самовсасывающий поверхностный аппарат имеет показатель производительности, равный 3600 л/ч. Насос ЗНС-1100 нашел свое применение в аэрации, поливе и перекачивании жидкости на приусадебных участках. Он характеризуется горизонтальной установкой и требует постановки опоры. Работать агрегат ЗНС-1100 может при напоре 44 м. Помимо этого потребители отмечают довольно простое устройство и несложное, безопасное использование насоса «Зубр» ЗНС-1100.

Технические характеристики оборудования

В зависимости от модели и назначения вибрационный насос Ручеек может иметь следующие характеристики:

• мощность потребления – от 150 до 305 Вт;
• рабочее напряжение в сети – не более 220 В;
• водяной напор – от 35 до 62 метров;
• производительность устройства при установке на глубину в 45 метров – 435 литров/час. Для 1 метра глубины подобный показатель может достигать 1,4 куб. м;
• температура жидкости для перекачки не должна превышать 35 градусов.

Насос Ручеек с техническими характеристиками, приведенными выше, способен перекачивать до 8 литров воды в минуту. Для всех бытовых и технических нужд производительности устройства недостаточно, поэтому рекомендуется поочередно включать точки забора жидкости.

Достоинства и недостатки насосов

О достоинствах и недостатках погружных вибрационных насосов «Родничок» говорят и пишут много.

Отзывы его владельцев прямо противоположные: одни отмечают высокое качество и удобство эксплуатации, другие считают это оборудование устаревшим, а его применение неудобным и хлопотным. Отметим лишь некоторые достоинства и недостатки этих насосов.

Достоинства:

• низкая цена;
• возможность перекачки слегка загрязнённой воды;
• простая конструкция, прочный корпус;
• возможность выбора необходимой длины электрокабеля;
• возможность выбора оборудования с верхним или нижним водозабором;
• экономное потребление электроэнергии;
• простота подключения и эксплуатации;
• высокая производительность и напор.

«Родничок» отлично функционирует на глубине, выдерживает внушительное гидродинамическое давление. Для нормальной работы между верхней точкой корпуса и зеркалом воды должно быть не более 5 м.

Недостатки:

• требует контроля во время откачки бассейнов и затопленных помещений;
• невысокая степень защиты от перепадов напряжения сети;
• невозможность использовать при температуре ниже +5 и выше +40 С;
• нельзя использовать в колодцах и скважинах с нестабильными стенками, т.к. вследствие вибрации происходит их разрушение.

Безусловно, сегодня можно встретить в продаже более современные и высокопроизводительные насосы, оснащённые электронными системами защиты, однако «Родничок» — это почти идеальное сочетание цены и качества, проверенное временем.

Производители включают в комплект насоса «Родничок» ремкомлект для замены резиновых герметизирующих деталей, которые подвержены истиранию после интенсивной эксплуатации

Виды

Насос Ручеек В-40Простота конструкции отразилась и на количестве видов насосов Ручеёк, хотя количество выпускаемых модификаций достаточно большое. Связано это с принципом забора воды из резервуара (водоёма):

модель с верхним положением обратного клапана (верхний приток воды).

Ручеёк-В-10, В-15, В-25, В-40. Насос постоянно находится в воде и ситуация с перегревом ему не грозит;

с нижним положением клапана (нижний приток воды).

Ручеёк-Н-10, Н-15, Н-25, Н-40. Возможен вариант, когда насос, откачав максимально воду, окажется на воздухе, что грозит неминуемым перегревом. Во избежание этого он снабжён термореле, предохраняющим его от перегрева.

По конструктивным и техническим характеристикам оба вида насосов мало чем отличаются друг от друга. Числовые показатели у всех модификаций говорят о длине подводящего кабеля – от 10 до 40 метров.

Технические характеристики

Агрегат является устройством вибрационного типа рассчитанным на погружение в воду до десяти метров. Однако заложенная конструкторами пятикратная прочность корпуса позволяет опустить насос на большую глубину, что зачастую и делают владельцы глубоких колодцев. С помощью этого устройства, вы сможете обеспечить стабильное водоснабжение из колодца.

Агрегат состоит из водонепроницаемого корпуса, содержащего два основных узла – электрический магнит и вибратор. Вибратор представляет собой якорь с пружиной из резины, служащей для амортизации. Узел надёжно закреплён на валу двигателя, а его движения ограничены с помощью втулки. На незначительном расстоянии от якоря находится диафрагма из резины, служащая разделительной стенкой между насосной камерой и отделением электромотора.

Внутри моторного отсека расположен магнит (обмотка и сердечник). Магнит залит специальным материалом, отводящим тепло и не допускающим перегревание двигателя и катушки. Также в насосе предусмотрен клапан для слива воды при отключении двигателя.

Основные характеристики агрегата:

• максимальный напор – 60 метров;
• производительность – 1 500 литров в час;
• мощность 225 Ватт;
• фильтры рассчитаны на грязевые частицы размером до 2 мм.

Достоинства:

• бюджетная стоимость;
• возможность работать с водой, содержащей примеси ила и песка;
• экономное энергопотребление;
• двойная изоляция всех электрических деталей;
• достаточно мощный напор (можно подавать воду в двухэтажное здание);
• возможность обустроить сразу несколько точек водозабора;
• наличие встроенного обратного клапана;
• верхний забор воды, предотвращающий захват донных отложений;
• простота в обслуживании;
• доступно использование на глубине более десяти метров.

Недостатки:

• не очень длинный силовой кабель;
• нельзя использовать в колодцах со старыми кольцами (вибрация вызывает растрескивание бетона);
• чувствительность к перепадам напряжения в электрической сети (может прекратить работу в самый неподходящий момент);
• не рекомендуется установка вблизи донного фильтра – вибрация поднимает со дна ил и песок;

Выводы и полезное видео по теме

Видео-обзор насоса «Родничок» производства ЗАО «Зубр ОВК»:

https://youtube.com/watch?v=LjvC9Twr4Hs

Насос «Родничок» — экономичное и высокопроизводительное в своём классе оборудование, которое широко используется для различных целей: водоснабжения и откачки воды. Главными достоинствами насоса являются низкая стоимость, возможность перекачки воды с частицами до 2 мм и прочный корпус, позволяющий использовать агрегат на глубине в два раза превышающую указанную производителем.

Простая конструкция и неприхотливость в обслуживании делают этот насос популярным среди дачников и собственников частных домохозяйств.
