Правила устройства водяного теплого пола под плитку

Подготовка к работе

Независимо от того, какой пол выбран — водяной или электрический, — основу перед выполнением работы рекомендуется тщательно подготовить. Черновую поверхность тщательно очищают, удаляют грязь, сор, пыль. При наличии неровностей их необходимо сгладить или выполнить стяжку. Простой состав из цемента и песка высыхает довольно долго. Если ждать нет времени, купите специальную быстросохнущую смесь.

Такие требования должны быть обязательно выполнены, если вы хотите получить качественный теплый пол. При неровностях, оставленных без внимания, нагревательный элемент будет перегибаться на этих участках. В этом случае высока опасность механических повреждений, после которых теплый пол больше не сможет эксплуатироваться. Такая поломка потребует полной замены конструкции.

Монтаж теплого пола

Прежде чем начать самостоятельную установку теплого пола, нужно ознакомиться с максимум информации. Для начала давайте рассмотрим возможные системы установки такого пола немного подробнее. В современном строительстве такая система является наиболее распространенной системой монтажа, трубопровода контуров закрываются бетонным раствором и уже не требуется дополнительных разделителей тепла.

Технология установки руководствуется следующими этапами, которыми необходимо обязательно следовать:

• Покрытие изоляционным материалом черновой поверхности;
• Монтаж арматурной сетки и установка контуров трубопровода;
• Проведение опрессовки работ системы;
• Заливка бетонного раствора;
• Чистовое покрытие пола.

Разделение комнаты на участки

Помещение делится на участки. Количество таких участков будет зависеть от геометрии и площади помещения. Предельная площадь одного отапливаемого участка не должна быть более 40 м2, помимо этого соотношение всех сторон помещения должно быть не менее 1:2. К разметке подобные требования связаны с тем, что стяжка будет существенно расширяться под воздействием температуры и, чтобы избавиться от растрескивания бетонной стяжки, это обязательно необходимо компенсировать.

Покрытие поверхности изоляционным слоем

На предварительно очищенное основание нужно положить теплоизоляционный слой. Благодаря такому теплоизоляционному слою не допускаются потери тепла, излучающего полом. Тепло будет идти в отапливаемом помещении только вверх. При устройстве теплоизоляции в строительстве могут использоваться разнообразные материалы, которые разрешены для использования в этих целях. Наиболее распространенным строительным теплоизоляционным материалом является пенопласт. Должен иметь такой теплоизоляционный слой плотность толщину до 15 см в зависимости от теплового режима комнат и количества теплопотерь.

Между секторами и по всему периметру помещения обязательно помещается демпферная лента, служащая для возмещения теплового расширения используемой бетонной стяжки. Сверху теплоизоляционного материала помещается полиэтиленовая пленка.

Арматурная сетка и монтаж трубопровода

Укладывают арматурную сетку с сечением прутка 0,4-0,5 см., с размерами ячейки 15×15 см. Есть возможность двойного армирования, при котором второй слой сетки устанавливается поверх смонтированного трубопровода.

Далее начинаем монтаж трубопровода теплого водяного пола. В зависимости от используемого проекта трубопровод устанавливается с шагом не более 30 см и подбирается схема установки контуров трубопровода. С помощью специальных пластиковых хомутов крепим трубопровод к арматурной сетке, на компенсационных швах на трубопровод надевается гофрированная труба для защиты от повреждений.

Допустимы несколько стандартных схем укладки контуров: двойная змейка, спираль со смещенным центром, змейка и обыкновенная спираль. При укладке трубопровода вдоль наружной стены, надо снизить расстояние между трубами, чтобы избежать перепадов температур на поверхности, должна проходить основная часть контура вдоль стены т.к. там выше теплопотери. Ориентировочный расход трубопровода на 1м2 монтируемого на поверхности при шаге в 20 см составит приблизительно 5 п.м.

По завершению установочных работ необходимо произвести опрессовку систему под рабочим давлением на обнаружение механических повреждений. После опрессовки проводится заливка бетонной стяжки, при этом система находиться должна под рабочим давлением минимум в течение суток.

Раствор заливают толщиной до 70 мм, употребляя для этого специальные смеси для водяных теплых полов или песко-бетон М-300. После того, как высохнет бетонный раствор можно приступать к укладке чистового покрытия пола линолеумом, ламинатом или керамической плиткой, обладающей отличной теплопроводностью.

Способы монтажа

Интегрировать данную систему под плитку можно по-разному, однако основной принцип остается неизменным: секрет заключается в трубе, находящейся в стяжке. Однако расположение труб может разниться, а значит и способы их крепления. По этой причине выделяют:

1. использование специальных плит с пазами для укладки труб;
2. монтаж трубопровода на стальную сетку или арматуру.

Рекомендуем: Особенности системы «комбинированное отопление: тёплый пол и радиаторы»

Каждый из предложенных способов одинаково хорош и выбор того или иного зависит только от удобства в расположении комнаты. При внедрении системы в любом случае необходимы только качественные материалы, иначе можно легко повредить основное отопление, что приведет к непоправимым последствиям.

Альтернативные способы монтажа водяного теплого водяного пола

В данном случае имеется в виду настильный способ и монтаж системы при помощи деревянных лаг. Я объединил их вместе, так как технология практически повторяется.

При обустройстве системы настильным способом нам уже не обойтись без вышеупомянутых специальных плит с бобышками. Иначе никак, ведь нам нужно на что-то укладывать сам верхний настил.

Монтаж настила на утеплитель с бобышками.

Все действия повторяются, на ровные, горизонтальные полы укладывается гидроизоляционная пленка и демпферная лента. На пленку монтируем плиты с бобышками и между этими бобышками укладываем трубную разводку.

Настил мы будем делать из плит ГВЛ, можно еще использовать водостойкую фанеру, но она обойдется дороже. Плиты ГВЛ укладываются по принципу кирпичной кладки в 2 слоя.

Стыки между листами первого и второго слоя ни в коем случае не должны совпадать. Между собой слои скручиваются короткими саморезами, чтобы концы саморезов не выглядывали снизу. В результате у нас получается монолитная плита на всю комнату.

Металлический теплообменник для теплого пола.

Деревянный пол обустраивается немного иначе. Утеплитель здесь располагается в подполе, и его мы в расчет не берем. Изначально у нас есть ровный деревянный настил, на который мы и будем монтировать теплый пол.

Чтобы обустроить пазы, в которые будет закладываться труба, нам нужно набить на пол деревянную строганную доску сечением 100х26 мм. Планки набиваются с зазорами, чуть превышающими толщину трубы.

Пластины теплообменников уложенные между досками.

Дерево имеет плохую теплопроводность, поэтому для ее увеличения нам понадобятся алюминиевые или стальные пластины с выгнутыми пазами под трубы. Эти пластины закладываются в зазоры между планками и фиксируются на этих планках степлером или гвоздями.

Дальше нам остается уложить трассу трубной разводки и зашить весь пол слоем ГВЛ. В данном случае ГВЛ будет базироваться на деревянных планках и 2 слоя плит набивать нет смысла, плюс сами понимаете, чем толще настил, тем хуже он будет проводить тепло.

Вариант обустройства водяного пола настильным способом.

Алгоритм укладки водяного теплого пола в ванной своими руками

Обустройство системы выполняется металлопластиковыми, полипропиленовыми, медными и РЕХ-трубами. Укладка осуществляется с обязательными отступами от стены на 15-20 см. Целесообразно для каждого контура использовать единую трубу без сварки, но общей длиной до 100 м.

Как сделать водяной теплый пол в ванной

Трубные элементы на основе полипропилена достаточно сложно гнутся, поэтому все изгибы перед укладкой нагреваются, или осуществляется сварка с применением специальных фитингов

Важно придерживаться правильного шага между укладываемыми трубами — 10 см рядом со стенами и около 15 см вблизи центральной части помещения

Технология укладки

Если в помещении будет расположена мебель крупных размеров, не рекомендуется делать разводку труб на участках ее установки. Это может стать причиной неравномерного распределения тепла на поверхности. Последовательность действий при монтаже теплого напольного покрытия:

1. подготовка основания;
2. монтаж сопутствующего оборудования;
3. настил гидроизоляции и крепление утеплителя для теплых полов;
4. обустройство нагревательных элементов на жестком основании, в качестве которого выступает металлическая сетка;
5. стяжка.

Поверх бетонного раствора можно выполнять отделочные работы. При утеплении пола в деревянном доме необходимо сначала соорудить черновое основание:

• поверхность изолируют влагостойкими материалами;
• настилают доски на обрешетку;
• крепят гидроизоляцию;
• производят монтаж теплоизоляции, тогда в большие морозы вода в трубах не замерзнет;
• затем выполняют обустройство напольной водяной теплосистемы — располагают коммуникации.

Для водяных теплых систем нагрева нужно подготовить следующие инструменты и материалы:

1. фитинги;
2. вентили;
3. коммуникации;
4. сопутствующее оборудование: коллектор, насос, котел;
5. армировка металлической сеткой;
6. демпферная лента, выполненная из вспененного полиэтилена толщиной 10 мм;
7. гидро-, теплоизоляция;
8. строительный скотч;
9. перфоратор и набор крепежа;
10. строительный уровень.

Как выполняется расчет тепловой нагрузки на отопление

Непосредственно перед укладкой теплого напольного покрытия рекомендуется уточнить, какая температура является комфортной для стоп. Этот показатель определяется разновидностью материала поверхности. Например, для обогрева плитки оптимальная температура воды в трубах отопительного контура составляет +26 °С. Необходимо определить и длину контура, опираясь на габариты коммуникаций. Так, для труб диаметром 20 мм монтируют контур протяженностью до 150 м.

Коммуникации прокладывают в помещении с шагом в пределах 16-32 мм, данный параметр соответствует значению диаметра труб. Например, если размер сечения составляет 16 мм, коммуникации следует укладывать с таким же шагом. С учетом диаметра труб и расстояния между ними определяется достаточная нагрузка (Вт/м²). Если планируется монтаж теплого напольного покрытия, необходимо сделать проект и расчет, как и при установке любой другой системы отопления. Главные параметры, которые вычисляют:

• расчет потерь тепла;
• средняя температура контура;
• плотность теплового потока.

После вычисления достаточного диаметра коммуникации определяется толщина стяжки для теплого пола. При выборе котла расчет мощности с учетом всех отопительных контуров объекта является наиболее важным критерием.

Подготовка основания

Чтобы обустроить эффективную систему теплого пола, рекомендуется придерживаться инструкции. Начинают работы с демонтажа старой черновой основы и очистки поверхности от пыли и сора. При необходимости пол выравнивают.

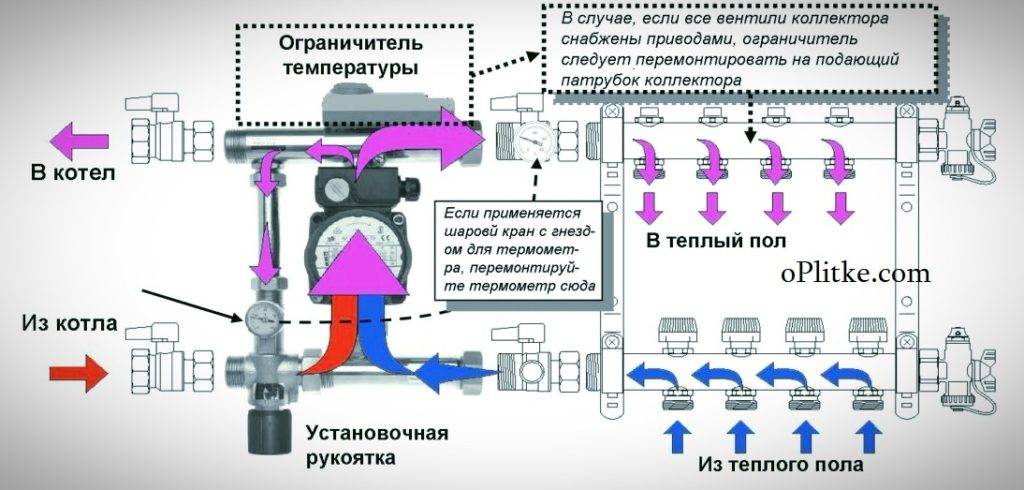

Монтаж коллектора

Этот узел целесообразно устанавливать, если планируется подключать несколько контуров. Правильное расположение коллектора — на стене. Количество выходов оборудования должно соответствовать числу выводов коммуникаций. Предпочтительное место установки — вблизи выводных участков труб на высоте 50 см от поверхности пола. Оборудование часто прячут в ящик или делают нишу в стене. Чтобы подвести коммуникации, используют угловой фиксатор.

Утеплитель

На черновое основание настилают гидроизоляция, стыки закрепляют строительным скотчем. Сверху монтируют теплоизоляционный материал. По периметру помещения вдоль стен прокладывается приспособление, компенсирующее расширение стяжки при нагреве. Речь о демпферной ленте. Нужно помнить, что для крепления любых элементов системы теплого напольного покрытия (материалы при производстве многослойных коммуникаций и пр.) применяется специальный термостойкий клей. Сверху теплоизоляции настилается влагостойкий материал.

Нагревательные элементы

Непосредственно монтаж водяного теплого пола начинается после того, как на слой верхней гидроизоляции будет уложен сетчатый материал. На нем допускается крепить трубы. Их укладывают, руководствуясь любой существующей схемой (спиралеобразный контур, прямые линии с витками у противоположных стен и т. д.). Для фиксации используют хомуты. Затем коммуникации подключают к коллектору. Выполнив проверку системы теплого напольного покрытия на предмет наличия протечек, конструкцию закрывают бетонным раствором. Смесь для стяжки готовят из цемента и песка в соотношении 1:3.

Что представляет собой теплый водяной пол

Она представляет собой сеть труб, находящихся между бетонным и деревянным покрытием. Сверху деревянного покрытия укладывают плитку, ламинат или какой-нибудь другой напольный материал по выбору хозяина дома. По трубопроводам циркулирует вода, нагреваемая от газового котла или центрального отопления.

Под воздействием горячей жидкости напольное покрытие прогревается, теплый воздух распространяется по всему помещению, нагревая его. Устремляясь ввысь, воздух понижает свою температуру, остывая. Поэтому у потолка его температура намного ниже, чем на поверхности пола.

Преимущества такого вида отопления в доме:

Эстетичный вид.

В квартире не видны источники отопления, можно использовать любой дизайн дома по вашему усмотрению.

Безопасность.

Дети случайно не обожгутся, как в случае с радиаторами. Отопительные трубы находятся глубоко, под напольным покрытием.

Экономичность.

По сравнению с радиаторами, которые потребляют больше тепла, чем водяные полы, экономия на отоплении будет-20-30%. (хорошо прогревается расстояние на уровне 2-2, 5 м от пола).Если потолки выше, то и экономия больше. Пол в деревянном доме, как и в каменном нагревается водяными теплоносителями низкой температуры-40-50 градусов. Экономятся энергоресурсы на прогревание помещения.

Комфортность.

Такая отопительная система несет приятное тепло в дом. От нее прогревается все помещение равномерно. Ногам всегда тепло(у поверхности температура воздуха+22.) По полу можно ходить босяком даже в сильные морозы. Дети могут ползать, играть, бегать по полу, не опасаясь заболеть. Остывший воздух на уровне головы прогрет только до 18 градусов. В таких условиях человек чувствует комфортно. При отоплении радиаторами теплый воздух циркулирует по кругу, сначала поднимается вверх, а затем возвращается вниз.  Теплопотери приводят к тому, что на поверхности пола воздух остывает, ногам холодно. Вверху-самая высокая температура, поэтому человек испытывает дискомфорт от жары.

Износоустойчивость.

Этот вид отопления в частном доме обладает долгосрочным действием. Срок годности полипропиленовых труб-50 лет.

Можно регулировать температуру нагрева.

Главными недостатками такой системы является:

• невозможность установления в многоквартирном доме.
• трудность ремонта труб, потому что заменить их можно только подняв напольное покрытие.
• трудоемкость монтажа

Видео водяной теплый пол в доме покажет вам, когда можно монтировать данную отопительную систему, выявит ее плюсы и минусы.

Виды оборудования

Главный элемент системы — коммуникации. Рекомендуемый диаметр — 20 мм. Этого достаточно для нормальной циркуляции теплоносителя в частном доме. Кроме того, благодаря небольшому размеру труб общая толщина стяжки поверх системы теплого пола будет минимальной. Рекомендуется использовать полиэтиленовые (из сшитого материала) или же армированные многослойные коммуникации.

Вторым важным элементом системы теплого напольного покрытия является коллектор. Это универсальный узел, который выполняет функцию распределителя, а дополнительно с его помощью осуществляется регулировка нагрева контуров системы. Коллектор часто содержит терморегуляторы, насосы, а также стабилизаторы давления. Чтобы данный узел функционировал эффективно и без сбоев, рекомендуется определить подходящее место для его установки.

Коллектор часто предлагается в собранном виде, все узлы объединены в шкафу. Данный вариант при обустройстве теплого напольного покрытия рекомендуется выбирать, если планируется выполнять работы собственноручно. Желательно установить наиболее экономичный котел, т. к. затраты на эксплуатацию отопительных контуров увеличатся. Допускается использовать газовое, электрическое, твердотопливное и дизельное котельное оборудование.

Стоимость водяного теплого пола

Цена на теплый пол водяной в среднем 1500-3000 за кв. м. Эта цена составляется из стоимости всех материалов: труб, крепежа, изоляционного материала, котла, насоса, коллекторного шкафа, работы по монтажу пола.

Водяные электрические теплые  представляют собой систему, состоящую из труб 20 мм диаметра. Внутри них находится греющий кабель. Теплоноситель антифриз статичен и не движется, поэтому насос, котел, коллектор не нужны.

Устанавливается в стяжку. Принцип работы: при включении питания теплоноситель нагревается. При нагреве антифриза повышается давление, способствующее быстрому и равномерному распределению тепла.

Итак, мы рассказали вам о системе теплый водяной пол своими руками, немного коснулись электрических полов

Надеемся, что, прочитав статью, вы почерпнули много важного и полезного о данной системе и сможете водяной теплый пол купить и самостоятельно его установить

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

сравнительно высокая сложность проектировки и монтажа

Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованного отопления.. водяной теплый пол

водяной теплый пол

Как подготовить плитку к укладке на теплый пол

Перед тем как начать укладывать плиточный слой необходимо убедиться в исправности системы «теплый пол». Все провода и коммуникации должны быть полностью скрыты.

Устройство цементной стяжки пола

Обычно для скрытия элементов используется цементно-песочная стяжка. Она должна быть гладкой, ровной и полностью высохшей.

Любые загрязнения с поверхности удаляются, неровности затираются. Главное, чтобы стяжка была залита по уровню, тогда укладывать плитку будет намного проще.

Стяжку необходимо покрыть слоем грунтовки глубокого проникновения либо бетоноконтактом. Для высыхания составов понадобиться два часа. Затем процедуру стоит повторить, это обеспечить лучшее прилипание плитки.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Сшитый полиэтилен

Благодаря современным технологиям, такой, казалось бы, непрочный материал как полиэтилен, удалось сделать пригодным для производства труб. В обычном полиэтилене молекулы углеводорода никак не связаны между собой, а вот в новом материале (PEX, или сшитом полиэтилене) углеводородные молекулы соединены посредством взаимодействия атомов водорода и углерода. Дополнительная обработка под высоким давлением делает материал еще более прочным

Производство сшитой трубы для теплого пола получило распространение лишь недавно, хотя сама технология была разработана примерно 40 лет назад. Новый материал обладает характеристиками, которые не присущи его предшественнику. В частности, сшитый пропилен для теплого пола отличается высокой механической прочностью, то есть не боится царапин и не истирается, устойчив к температурным колебаниям. Главным образом, на свойствах материала сказывается техника и степень его сшивания.

Определяясь, какой сшитый полиэтилен выбрать для теплого пола, стоит обратить внимание на материал со степенью сшивки 65-80 %. Данный показатель будет влиять на прочность и долговечность изделий, но вместе с тем, вырастет и их цена. Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

Правда, излишние расходы на этапе монтажа в дальнейшем окупятся из-за надежности и долгого срока эксплуатации труб.

При малой степени сшивки полиэтилен быстро утратит свои исходные качества, потрескается под влиянием внешних факторов и потребует замены. Однако не менее значимым является способ создания молекулярных связей.

Различают 4 типа сшивки:

• пероксидный;
• силановый;
• азотный;
• радиационный.

Выбирая, из какой трубы делать теплый пол, присмотритесь к ее маркировке. Наиболее качественным является PEX-a, хотя он и самый дорогостоящий. А вот повышенным спросом пользуются трубы с маркировкой PEX-b, сшитые силановым методом. У них относительно невысокая цена наряду с хорошими эксплуатационными свойствами.

У данного материала есть еще и другие достоинства, в частности:

• Возможность полноценно работать при температурах от 0 ℃ до 95 ℃.
• Сшитый полиэтилен начинает плавиться только при температуре в 150 ℃, а горит он при 400 ℃, поэтому с успехом может использоваться в системах теплого пола.
• Трубам из сшитого полиэтилена присуща так называемая «молекулярная память», то есть после повышения температуры материала любые возможные деформации разглаживаются, а сами изделия принимают исходную форму.
• Хорошая устойчивость изделий из сшитого полиэтилена к перепадам давления в системах отопления является еще одним аргументом в их пользу в момент принятия решения, какую трубу взять для теплого пола. В зависимости от характеристик такие трубы могут поддерживать давление в 4-10 атмосфер.
• PEX-трубы отличаются хорошей пластичностью, поэтому даже при многократном изгибе в одном и том же месте они не ломаются.
• Сшитый полиэтилен является биологически и химически устойчивым. Это значит, что на внутренней поверхности труб не размножаются бактерии и грибок, а сам материал не вступает в реакцию с агрессивной средой и не поддается коррозии.
• Химический состав сшитого полиэтилена абсолютно безопасен. Он не выделяет токсинов, а в момент горения распадается на углекислый газ и воду.

Рекомендуемые температуры эксплуатации труб из сшитого полиэтилена составляют 0-95 ℃, но на краткое время диапазон может расширяться до -50 — +150 ℃, причем материал не лопнет и останется прочным. Однако такие повышенные нагрузки приводят к сокращению срока службы материала.

Некоторые пользователи путают термостойкие полиэтиленовые трубы с изделиями из PEX. Это некорректно. Действительно, термостойкий полиэтилен способен функционировать при высоких температурных значениях, однако по всем остальным качествам он сильно отстает от сшитого. Трубы PEX способны сопротивляться агрессивным внешним факторам намного дольше, но и цена на них выше. А их монтаж не нуждается в сложном оборудовании и доступен каждому потребителю.

Итак, если вы сомневаетесь, какие трубы нужны для теплого пола, можете смело остановиться на изделиях из сшитого полиэтилена. Более того, их характеристики позволяют применять такие трубы даже для радиаторного отопления и горячего водоснабжения. Единственное ограничение – минимизировать воздействие на материал прямых солнечных лучей, хотя для теплого пола оно не актуально.

Чтобы не повредить внешний антидиффузный слой на трубах, их транспортировку и монтаж следует выполнять очень осторожно. Нарушение целостности защитного покрытия приведет к снижению долговечности трубы из-за попадания кислорода в структуру материала.

Монтаж теплого водяного пола своими руками

Самостоятельный монтаж теплого пола подразумевает укладку труб, их подключение и укладку покрытия.

Укладка труб

При укладке теплого водяного пола под плитку расстояние между трубами пола сокращайте до 10 см ближе к стенам, в центре увеличивайте до 20-30 см. Чем ближе петли друг к другу, тем теплее поверхность. Изгибайте трубы так, чтобы избежать заломов. Диаметр изгиба — не меньше 8 диаметров трубы. При использовании трубы диаметром 15 мм радиус изгиба не меньше 6 см (диаметр 12 см). Используйте схему, при которой входная и выходная труба находятся на расстоянии 10 см и закручены улиткой. Такая схема легка в укладке и обеспечивает равномерный обогрев.

Видео — монтаж труб водяного теплого пола:

Сделайте выступающие концы труб длинной 20-30 см. Это облегчит подключение к коллекторам.

Подключение труб к котлу

Для подключения используйте коллекторы из трубы диаметром 20-30 мм. Если котел имеет встроенный циркуляционный насос, то установка дополнительного не нужна. Если водонагревательный агрегат рассчитан на работу с системой естественной циркуляции теплоносителя, установите отопительный насос. Заполните ее водой под давлением в два раза больше рабочего (3-5 атмосфер). Проверьте все стыки на утечку. Смонтируйте элементы управления – вентили, датчики температуры как указано на схеме в инструкции.

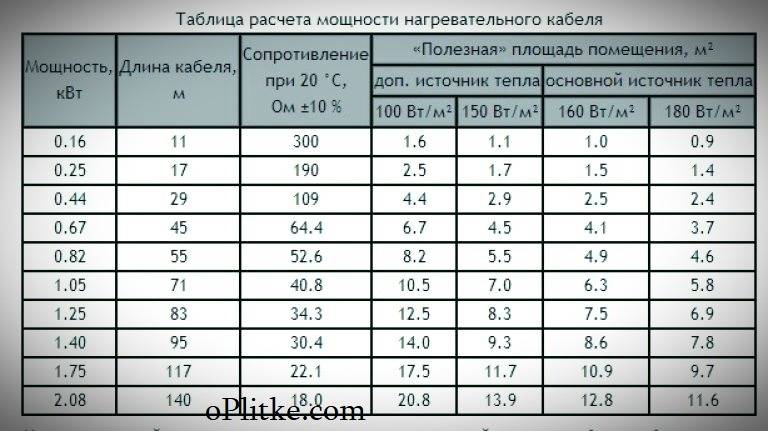

Подключение кабеля или мата теплого пола к системе управления

Благодаря терморегулятору мощность, подаваемая на нагревательные элементы каждой комнаты, различна. Полы подключаются к терморегулятору своей комнаты, который присоединяется к электросети. При подключении соблюдайте требования, прописанные в инструкции к нагревателям и регулятору. Не пытайтесь импровизировать или улучшать работу системы самостоятельно.

Стяжка + наклеиваемые элементы

Уложив ленточный нагреватель, кабель или трубу, положите поверх них армирующую сетку из стальной или стеклопластиковой арматуры диаметром 8-12 мм. Установите по уровню маяки. Для них используйте алюминиевые или деревянные рейки и профили. Закрепляйте маяки с помощью густого гипса. Дождавшись высыхания гипса, проверьте уровень маяков. Толщина стяжки 3-5 см.

Видео — как сделать стяжку водяного теплого пола:

Перед заливкой бетона прогрейте нагревательные элементы теплого пола и не выключайте их в течение 10 часов. Это необходимо для того, чтобы бетон не порвало во время работы пола.

Время застывания стяжки – 25-28 дней. После застывания наклейте плитку. Теплый водяной пол под плитку предпочтительней укладки под паркет, ламинат или массив. Клей для них размягчается под действием высоких температур и выделяет ядовитые вещества. Исключение составляет плавающий пол, собираемый без клея.

Стяжка + наливной пол

Фанера + наклеиваемые элементы

Такая комбинация применяется при использовании отопительных матов и укладке на них паркета, ламината или массивной доски.

Раскроите фанеру так, чтобы зазоры между соседними листами не превышали 2 мм. С помощью саморезов прикрепите фанеру к направляющим. Прошлифуйте фанеру с помощью шлифовальной машинки или вручную, с помощью наждачной бумаги. Пропылесосьте и настелите покрытие, закрепив клеем или строительным степлером.

Система теплый пол по эффективности и экономичности на 30-40 процентов превосходит традиционные электрические и водяные конвекционные системы отопления. Монтаж такой системы сложней и стоимость оборудования и материалов выше, чем традиционных.

Ошибки в монтаже выводят из строя нагревательные элементы и приводят к аварии, пожару и травмам.

Технология монтажа теплых полов имеет много нюансов, несоблюдение которых ухудшит работу. Если вы непрофессиональный строитель, не разбирающийся в заливке бетона, настилке полов и монтаже водяного и электрического оборудования, обратитесь к профессионалам.

Видео — 15 ошибок, которые часто допускают при монтаже теплого водяного пола:

Устройство теплого водяного пола

Существует несколько слоев, входящих в конструкцию водяного теплого пола. К ним относятся гидроизоляция, утеплитель, отражающий слой, трубы и основание. Рассмотрим каждый из слоев системы отдельно.

Схема укладки водяного теплого пола под плитку

Гидроизоляция

В зависимости от типа установки материал может использоваться разный. Например, при укладке на грунт можно взять полиэтилен или рубероид. Если стяжка не будет выполняться, то при монтаже желательно использовать специальный гидроизоляционный слой-мембрану.

Гидроизоляция теплого пола

Утеплитель

В качестве утеплителя обычно используют пенополистирол с плотной структурой. В свою очередь, базальтовая вата считается мене удачным вариантом, так как в результате протечки быстро промокнет и потеряет свои качества.

Пенополистирол для теплого пола — популярный вариант

Отражающий слой

Специальный фольгированный слой, который можно заменить металлическими пластинами. Но при выборе пластин в качестве отражающего слоя нужно брать материал с каналами для последующей установки труб.

Маты для теплого водяного пола

Пожалуй, это главный слой теплого пола. В них циркулирует горячая вода, подогревающая поверхность пола в помещении.

Трубы в теплом полу

Основание

Основание теплого водяного пола

• гипсокартон;
• OSB-плита;
• влагостойкая фанера;
• древесина.

Водяной теплый пол своими руками

Как упоминалось выше, монтаж водяного теплого пола представляет собой слоеный пирог, который состоит из следующих материалов:

Основа – уплотненный грунт и песок

Важно трамбовать всю поверхность, чтобы получить максимальную плотность. Для повышения эффективности процесса песок смачивайте водой, что будет способствовать естественному уплотнению.
Гидроизоляция – это важный этап, от которого будет зависеть эффективность выполнения всей работы

Здесь необходимо изолировать слои пирога, бетонную основу от грунтовых вод, исключив вероятность нежелательного отсыревания. В качестве гидроразделителя может использоваться любой битумный рулонный материал с направлением стыков или полиэтиленовая преимущественно плотная черная клеенка.
Далее укладывается слой щебня.
Следующим заливается с армированием слой бетона, который выступает вторичным основанием. Для армирования применяется арматура 8-10 мм, сплетенная в стенку с окном не менее 20х20 см. Если теплый пол обустраивается в квартире или в доме по фундаменту, то возможно, потребуется только стяжка.
Поверх бетона или стяжки укладывается второй слой гидроизоляции и теплоизоляция, в качестве последней рекомендуется использовать экструдированный пенополистирол толщиной от 5 см. Используйте сразу 10 см, что сделает пол еще теплее.
Поверх утеплителя раскатывается еще один слой гидроизоляции, только уже для финишной стяжки.
Укладывается сетка или арматура для армирования стяжки и для крепежа труб. Если используются плиты с пазами для труб, то они же выступают и утеплителем. При необходимости добавляется дополнительный слой.

Если применяется сетка, то вязать трубы с теплоносителем рекомендуется пластиковыми хомутами. Крайне не рекомендуется использовать проволоку, так как в процессе линейного теплового расширения материал, из которого изготовлены трубы, может протереться, что приведет к течи.

ЧИТАТЬ ДАЛЕЕ: Как класть паркет: как правильно положить, как уложить и укладывать паркетную доску самому на бетонный пол, фото и видео. Как положить паркет на бетонный пол

• При использовании плит с пазами трубы укладываются в них и фиксируются специальными скобами с клиньями, которые забиваются прямо в утеплитель.
• Поверх труб заливается цементно-песчаная стяжка. По периметру помещения предварительно расклеивается демпферная лента. Она защитит пол от растрескивания в результате теплового расширения.

Обобщено устройство системы отопления в полу представлено следующим образом.

Имеется котел, от которого через распределительный коллектор с регуляторами давления и насос. Вода подается в различные контура, разведенные по отдельным комнатам. Количество отводов коллектора равно количеству комнат в вашем доме. Каждая ветвь системы закольцовывается на коллекторе.

Если площадь небольшая, то насос может отсутствовать, так как он имеется внутри котла.

Довольно часто пол с подогревом оборудуется в частных домах совместно с обычными настенными батареями, которые располагаются под окнами. В таком случае отдельный насос для подкачки теплоносителя в пол должен быть в обязательном порядке.

Установка теплого пола под плитку

Благодаря своей практичности кафель часто укладывается в помещениях, где напольное покрытие подвергается особо серьезным внешним воздействиям — на кухне, в ванной комнате, коридорах и санузлах. Дополнительный обогрев таких помещений никогда не будет лишним. К тому же у керамической плитки есть еще одно достоинство, делающее устройство водяного пола целесообразным, — она отлично проводит и отдает тепло.

Устройство водяного теплого под плитку имеет определенные особенности. Во-первых, этот строительный материал укладывается только на идеально ровную основу, обладающую хорошей адгезией с плиточным клеем. Во-вторых, кафель отличается достаточно большим весом, что накладывает определенные требования к прочности основания.

Поэтому технология монтажа теплого пола под плитку несколько отличается от порядка устройства напольной системы под более легкие покрытия — паркет, линолеум или ламинат.
