Теплый водяной пол: пошаговая инструкция

Укладка теплого водяного пола

Чаще всего при укладке теплого водяного пола используют бетонную заливку. При этом способе трубопровод будет располагаться в цементном растворе, что в свою очередь поспособствуем качественному креплению труб и их защите. Монтаж теплого пола выполняется в несколько этапов.

Подготовка червонного пола

Если основание помещения имеет неровную поверхность, ямы или трещины, в этом случае его необходимо тщательно выровнять. Для этого предварительно убрав мусор, грязь и пыль заливается бетонная стяжка.

Укладка гидроизоляции

Многие на этом этапе укладки теплого пола, допускают ошибку, считая гидроизоляцию не важным элементом в конструкции. Однако по рекомендациям опытных специалистов, гидроизоляционный слой необходимо установить, так как он играет не маловажную роль в защите утеплителя, от бетонной стяжки.

Установка утеплителя

Утепление – один из важных этапов в укладке теплого водяного пола, так как именно оно предотвращает теплопотери, которые расходуются на грунт под зданием и на подвальное помещение. Самыми распространенными утеплителями считаются:

  1. ЭППС. Данный пенополистирол ценится за шумоизоляционные и влагостойкие свойства, низкую теплопроводимость и долгий срок эксплуатации.
  2. ППС. Эти профильные маты очень удобны в применение. У них на поверхности есть специальные выступы для крепления труб, поэтому можно значительно сэкономить свободного времени при монтаже. Но здесь стоит отметить, что они имеют весьма высокую цену.

Толщина утеплителей для укладки теплого водяного пола должна определяться от вида основания помещения и от погодных условий региона.

 Укладка труб

Перед тем как приступить к укладке трубопровода, на основание подготовленного помещения необходимо при помощи маркера нанести схему направления труб, с учетом их шага, толщины и углов поворота.

Последовательность укладки контуров проводиться в таком порядке:

  1. С бухты отматывают 10 метров трубопровода.
  2. На конец трубы надевают гофру с фитингом и присоединяют к коллектору.
  3. По размеченной схеме одновременно отматывают, укладывают и фиксируют трубу.
  4. Пройдя весь путь, трубу подводят к коллектору.
  5. Отметив расстояние, трубу отрезают и подсоединяют к коллектору.

Такой принцип укладки подходит для всех видов контуров водяной отопительной системы. Вместе с этими работами можно одновременно закрепить демпферную ленту, которая предотвратит деформации стяжки и стен.

Заливка цементного раствора

Перед тем, как приступить к заливке бетонной стяжки , необходимо проверить работу водяных теплых полов и присутствия воздуха в трубах. После того как будет проверена вся опрессовка системы, ориентируясь по высоте пола устанавливают маяки и заливают стяжку. Качество стяжки, будет зависеть от бетонной смеси. В ее состав должны входить:

  • усиленная фибра;
  • пластификаторы.

В этом случае стяжка при засыхании будет подвижной, а после высыхания иметь высокую прочность.

https://youtube.com/watch?v=MhOvv-BKZuI

Как положить керамическую плитку на теплый пол

Для перекрытия такого специального оборудования схема укладки плитки не особо отличается от обычной работы с этим видом напольного покрытия. Вот пошаговая инструкция этого процесса:

  1. проверить надежность закрепления элементов нагревающей конструкции и отсутствие полостей. Так, у проводного теплого пола следует подрезать скотч, три помощи которого он крепится к полимерной сетке, иначе это повлечет за собой появление воздушных карманов, что негативно скажется на качестве работы. Закрепить конструкцию можно плиточным клеем, намазав его поверх;

Заливка стяжки на тёплое основание

залить стяжку смесью песок-цемент или использовать клей для плитки на теплый пол — решать придется самостоятельно, но если слой небольшой и площадь комнаты позволяет, вполне можно воспользоваться вторым вариантом. Стяжка, залитая при помощи плиточного клея, будет более прочной и менее подверженной разрушениям. Следует внимательно отнестись к распределению материала. Элементы конструкции должны быть надежно залиты, во избежание воздушных карманов и последующего растрескивания полотна. В виде стяжки также отлично послужит наливной пол

Следует уделить особое внимание ровности покрытия по уровню, т.к. его несовпадение в разных углах комнаты, перепады в дальнейшем приведут к некачественному расположению плитки

В работе помогут уровень и правило. Ни в коем случае не стоит забывать об общем вымеренном уровне. Стяжка, в зависимости от материала, сохнет от трех дней до пяти, при том, что полное высыхание может наступить на 21-25 день. Но плитку можно выкладывать уже на пятый день;
выкладка плитки также начинается с замера площади

Кроме того, важно определиться с рисунком. Выкладка обычно начинается от ровной поверхности, соседней комнаты, стены или пр

Слой фиксирующего плиточного клея, составляющий примерно 50 миллиметров, наносится зубчатым шпателем, после чего плитка фиксируется на стяжке, прижимается или простукивается молотком, выравнивается. После этого по углам элементов выставляются крестики, стык в стык к которым подгоняется следующая плитка и далее. Дойдя до угла, оставляют зазор. Финальную часть, состоящую из обрезанных частей, выставляют в последнюю очередь. Каждый уровень вымеряется, в случае несовпадения элемент снимают и кладут заново, убрав лишний или добавив недостающий слой плиточного клея. Впрочем, при достаточно ровной изначальной стяжке такое случается крайне редко. Следует также помнить, что ходить по свежевыложенному покрытию запрещено. Это приведет к деформации покрытия и возможно полной переделке проделанной работы;

Затирка половой плитки

время высыхания плитки составляет 3 – 5 дней. Только спустя это время можно приступить к ее затирке. Затирка нужна не только из эстетических соображений, но также для защиты от сколов, плесени в швах и трудноудалимых загрязнений. На этом этапе убираются крестики. Малярным клеем заклеивается соприкасающаяся поверхность стены и декоративные элементы, если таковые присутствуют, если этого не сделать, после высыхания затирки очистить ее от них будет весьма проблематично. Не стоит ждать полного высыхания затирки для очистки незатираемых элементов плитки. Уже спустя два часа ее следует отмыть, аккуратно обходя швы, т.к. после того, как затирка схватится окончательно, отмыть ее будет гораздо сложнее.

А вот вопрос, когда можно включать теплый пол после укладки плитки, требует детального рассмотрения. Общее время высыхания плиточного клея и стяжки 21-25 дней, только после окончательного высыхания этих материалов можно запускать оборудование. Преждевременное включение приведет к образованию пузырьков воздуха в покрытии, что приведет к хрупкости, либо перегреву и, как следствие, перегоранию кабельной конструкции. Поэтому, как бы ни хотелось проверить в действии результат собственной работы, придется подождать, это предусматривает технология проведения работ.

Монтаж водяного теплого пола под ламинат своими руками

Ламинированный паркет нужно правильно уложить под теплый пол. От этого будет зависеть срок использования такого покрытия.

Пошаговая инструкция монтажа водяного теплого пола под ламинат своими руками:

Черновое основание — с помощью подкладки под ламинированный паркет не удастся выровнять все неровности перед укладкой покрытия. Наибольшее отклонение от плоскости должно составлять всего нескольких мм на 1 м². Теплый водяной пол под ламинат невозможен без стяжки, поэтому требуется ее выполнить. Первоначально следует уложить гидроизоляцию. На слой изоляционного материала залить бетонную стяжку и растянуть слой по маякам.
На высохший слой уложить теплоизоляцию — подойдет любой изоляционный материал, но лучшим вариантом является экструдированный полистирол.
Армирующий слой — необходим для укрепления стяжки и в качестве основания для размещения водяного контура. Выбрать можно сетку, размер ячеек которой 15х15 см. Если не хочется использовать армирующую сетку, то можно взять специальные маты.
Установка водяного контура — правильная укладка невозможна без использования специальных направляющих пластин и хомутов или защелок, необходимых для фиксации

При этом крайне важно соблюдать максимальную длину контура, поворотный угол и прочее.
Монтаж второго слоя стяжки — лакированный паркет получится положить только на ровную поверхность. Чтобы приготовить раствор, лучше использовать нивелирующие составы, предназначенные для системы теплый пол

Благодаря готовым смесям удастся сократить время высыхания до нескольких дней, после чего можно заняться монтажом напольного покрытия.
Подложка — ламинат нужно укладывать не на только на одну стяжку, а на спецпокрытие. Благодаря этому слою можно избавиться от незначительных неровностей, которые неизбежно появляются в процессе монтажа бетонного основания. Толщина подложки под ламинат для водяного теплого пола может варьироваться в пределах 2-5 мм. На выбор материала влияет не только неровное основание, а и способ укладки покрытия. Если ламинированный паркет будет приклеен на стыках, то толщина подложки должна быть минимальной.
Укладка покрытия — инструкция по монтажу обязательно есть в каждой пачке материала. Зачастую так подробно описан пошаговый процесс работ.

Сложного в самостоятельном монтаже ничего нет, но если вы не уверены в своих силах, то лучше обратиться к специалистам.

Укладка под мебель

Предположим, у вас в комнате вдоль всей стены есть большой шкаф с глухим цоколем. Циркуляция воздуха под ним, естественно отсутствует, а значит и съема тепла в этом месте никакого нет.

Обычный электрический теплый пол в такой ситуации просто перегреется и сгорит. Поэтому при его монтаже и рекомендуется всячески обходить мебель.

А вот электро-водяной аналог, согласно рекламным буклетам, укладывать под мебель можно.

Но что нам говорит опять же инструкция, а не реклама? А в инструкции присутствует сразу несколько пунктов, в которых четко оговорено, что данный вид отопления боится перегрева и допускать его нельзя!

То есть, производитель напрямую вам запрещает помещать трубу в такие условия, где возможен перегрев. Продажники же говорят об обратном.

И кому здесь верить?

Устройство водяного теплого пола

Можно выделить три разновидности водяного пола:

  1. Теплый пол под бетонной стяжкой, смотрите схему ниже.
  2. Настильный водяной пол без стяжки в доме, с использованием паркета, плитки или линолеума. Эти покрытия укладываются на алюминиевые пласты через специальную прокладку из картона или полиэтилена.
  3. Деревянный водяной пол, где основой является старый пол из деревянных перекрытий. По отзывам это самый оптимальный вариант.

Если рассматривать вкратце, то водяной пол формируется из теплоизоляции, металлопластиковых труб, крепежа, коллекторов с фитингами для подключения к системе отопления и для осуществления работы насоса для циркуляции воды в системе.

Помимо этого, если система монтируется в ванной комнате, нужно заранее сделать гидроизоляцию.

Стоит рассчитывать на то, что по окончании всех работ, пол поднимется примерно на 6-7 сантиметров.

Несколько слов о котле

Котлы могут быть любого типа, но с условием работы на низких температурах

Какой котел нужен для системы теплых водяных полов? — В принципе подойдет любой котел, но стоит оговориться о некоторых нюансах.

Нужно выбирать такой котел, который способен работать на достаточно низких температурах: 30-40о C. Обусловлено это простой причиной — при высоких температурах работы нагревательного котла, пол становится слишком горячим, чтобы комфортно по нему ходить

Поэтому при выборе стоит обратить внимание именно на параметр диапазона рабочих температур

В целом подойдут для нашей системы классические газовые котлы, двухконтурные, дровяные\угольные, электрически и т.д. Проще всего будет с газовыми котлами, имеющими современную электронную начинку, которая будет поддерживать работу всей системы и температуру автоматически.

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.
  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Преимущества и недостатки

К преимущества таких полов можно отнести их относительную экономичность. Ведь в большинстве случаев, для работы этой системы будут использоваться полноценные нагревательные котлы, КПД которых намного выше систем электрического теплого пола. К тому же, если использовать теплый пол по всей площади дома или квартиры, он будет работать как основной или дополнительный элемент отопительной системы. Таким образом, водяной теплый пол делает напольное покрытие не только приятным и теплым на ощупь , но и в какой-то степени обогревает дом.

Недостатки тут тоже есть, но они скорее относятся не к эксплуатационным качествам, а к экономическим. Ведь средняя стоимость материалов для водяного пола составляет около 1500 рублей за 1 квадратный метр. Это без учета работ. Если заказывать монтаж пола «под ключ», то цена квадратного метра вырастет до 2000-3000 рублей за кв.м. Именно поэтому наша статья как нельзя кстати поможет вам сэкономить довольно серьезную сумму денег, ведь все работы можно сделать вполне качественно своими руками.

Калькулятор, который вычислит для вас примерную стоимость материалов, исходя из необходимой площади:

Варианты схем укладки

Если трубы заливают бетонной стяжкой, по технологии делают следующие слои:

  • плита перекрытия;
  • гидроизолирующая пленка;
  • теплоизоляция;
  • защитная пленка;
  • водяные трубы на скобах или арматурной сетке;
  • цементная стяжка с пластификатором;
  • клей или подложка (для ламината);
  • финишный слой полового покрытия.

Плинтусы в такой системе ставят на стеновую демпферную ленту.

Если нет возможности заливать бетон, то выполняют полистирольную систему:

  • деревянное перекрытие;
  • утепляющий материал с применением алюминиевых пластин между лагами;
  • плиты сухой стяжки в 2 слоя;
  • финишное покрытие.

В деревянной системе укладки трубы опирают непосредственно на лаги или балки, теплоизолятор прокладывают между этими элементами. Поверх ставят листы цементно-стружечных плит, на них кладут половую отделку.

Обустройство коллекторного узла, подключение к котлу

Коллекторный узел

За нагрев теплоносителя отвечает отопительный котел. Его мощность должна равняться суммарной мощности всех напольных отопительных контуров (и радиаторов отопления, если они предусмотрены) плюс 15-20% от полученного результата.

В доме следует запроектировать установку коллекторных шкафов, внутри которых размещено оборудование для подключения отопительных контуров:

  • 2 коллекторные гребенки (подающая и обратная)
  • клапаны запорные/регулировочные
  • циркуляционный насос
  • воздухоотводчик
  • расходомер
  • манометры

Количество отводов коллекторных гребенок должно соответствовать количеству подключаемых контуров, поэтому  распределительный узел монтируется после разработки проекта напольного отопления. Гребенки подключают к подающему и обратному трубопроводу, подсоединенным к котлу.

Принцип работы

Функционирование распределительного узла

Нагретый теплоноситель поступает в напольный контур, отдает тепло и по обратному трубопроводу возвращается в котел, где снова нагревается. За постоянное движение жидкости отвечает циркуляционный насос. Когда воздух в помещении прогревается до заданных значений, срабатывает установленный в нем термодатчик, и клапан перекрывает поступление нагретого теплоносителя в соответствующий контур.  В более простом варианте регулировка нагрева теплого пола выполняется вручную.

Не стоит экономить, устанавливая коллектор с запорными клапанами вместо регулировочных – монтаж более дорогого оборудования окупится за счет экономии энергоносителя и позволит в автоматическом режиме поддерживать благоприятный микроклимат в доме.

Как сделать красивый и недорогой забор на даче своими руками: из дерева, металла и поликарбоната | (70+ Фото & Видео) +Отзывы

Выбор коллекторного узла

Для устройства системы теплого пола обязательно потребуется коллектор. Он выполняет все важные функции при эксплуатации теплого пола:

  • принимает от магистрали теплоноситель (воду);
  • распределяет теплоноситель по каждому контуру;
  • регулирует температуру и подачу теплоносителя;
  • удаляет из системы воздух.

Выбор коллектора зависит от количества контуров, которые монтируется в доме. Если контуров много, то в системе может использоваться несколько коллекторов. Вся система разбивается на группы и для каждой группы монтируется свой коллектор.

Коллекторный узел для теплого пола

Основные составляющие коллектора водяного пола:

  • трехходовой и смесительный клапан;
  • клапана регулировки контура;
  • регулировочные клапана с сервоприводом (на более дорогих сборках);
  • циркуляционный насос;
  • гребенки для системы радиаторного теплоснабжения (если такие необходимы);
  • группа автоматизации и задания параметров регулировки.

Коллекторы монтируются выше уровня пола, и углубляются в стену. Всю конструкцию удобно расположить в специальном металлическом ящике.

Коллектор — довольно важный прибор. Если сами полы можно смонтировать своими руками, то с выбором коллектора и его монтажом, лучше прибегнуть к услугам специалистов.

Если в системе отопления используются не только теплые полы, но и подключены радиаторы, то для эффективной работы требуется монтаж гидравлического разделителя.

Карбоновый теплый пол

В последнее время растет популярность этого вида отопительных систем. Они очень практичные и не слишком дорогие.

Устанавливают этот теплый пол под плитку, дерево, ламинат, паркет. Нагревательные маты созданы из стержней, выполненных из карбона, толщиной 0,3 см, длиной 0,83 см. Они соединены между собой параллельно силовым кабелем.

Этот инфракрасный теплый пол имеет такие плюсы:

  • подходит под все напольные покрытия;
  • обеспечивает равномерный нагрев;
  • маты легко делятся на куски разных размеров;
  • он может саморегулироваться, при этом на более теплых участках пола его температура снижается, а на прохладных – увеличиваться;
  • он не перегорает;
  • на него устанавливают практически любую мебель.

К минусам данной системы относят необходимость установки мата только в тонкую стяжку или плиточный клей. Этот теплый пол своими руками может сделать каждый.

При выборе подходящей системы отопления немаловажную роль играет ее стоимость. Так сравнительно высокая цена водяного пола часто служит отталкивающим фактором, поскольку средняя стоимость 1 м2 отапливаемой водой системы составляет около 1500 р., что намного выше цены электрических теплых полов (около 600 р./м2). Но при этом работа водяных полов от котла обходится гораздо дешевле, чем питание пола от электроэнергии.

Стяжка и напольное покрытие

«Во время процесса заливки пола, в трубах, должно быть обеспечено постоянное циркулирование холодной воды с рабочим давлением».

Пластификатор тёплый пол

Раствор для заливки требует использование марки цемента от М 300 и выше. Ровность заливки обеспечивается маяками. Обязательным является добавление пластификатора, количество которого определяется согласно условию применения. Кроме того, сейчас продаются готовые смеси для ТВП.

Стяжку оставляют для высыхания. После чего включают систему, постепенно повышая температуру теплоносителя. По мнению экспертов, максимальная рабочая температура подаётся на 7-й день. Напольное покрытие можно делать только после полного застывания стяжки. Для него лучше брать материалы с хорошей теплопроводностью. Очень хорошо «работает» тёплый пол под плиткой, причём практически любой (керамической, керамогранитной и пр.).

Это как раз подходит для основных мест установки ТВП – санузлов, кухни и прихожей. Также неплохая теплопроводность под ламинат. Можно стелить и линолеум и ковролин, однако помните, выбранное покрытие должно иметь специальную маркировку, сообщающую о возможности его использования в качестве покрытия для ТВП.

Маркировки ламината

Вот, пожалуй, и всё что хотел рассказать.

«Хозяйке на заметку! Чтобы перебить устойчивый перегар от сантехника, просто попросите его разуться».

Кому интересна подобная строительная информация, подписывайтесь на новости, а также знакомьте с нами своих друзей и знакомых. Удачи и тёплых полов Вашей семье!

Цитата мудрости: Тот, кто действительно имеет авторитет, не боится признать свою ошибку.

Сшитый полиэтилен или металлопластик для теплого пола

В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.

Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

  • Характеристики и свойства этих двух типов очень похожи:
  • соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
  • процесс монтирования не занимает долгого времени;
  • оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.

Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.

Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.

Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.

Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет

Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.

Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.

  1. Этому предшествовали две проблемы:
  2. появление некачественного поддельно материала;
  3. протечки на месте стыковки.

В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.

Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

Итоги

Жизнеспособна ли данная система? Конечно, да. Тысячи людей ей успешно пользуются и не собираются переходить на что-то другое.

В первую очередь из-за отсутствия хлопот с обслуживанием котла, коллектора и т.п. Тратить все свободное время на себя, а не на “кочегарку”, это конечно подкупает.

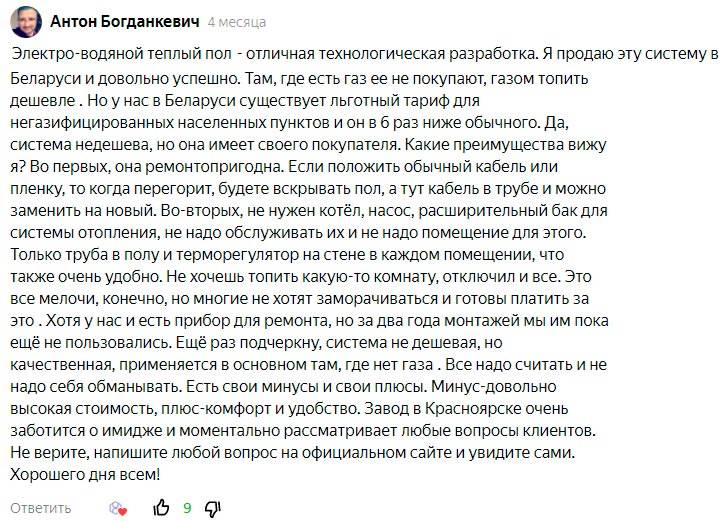

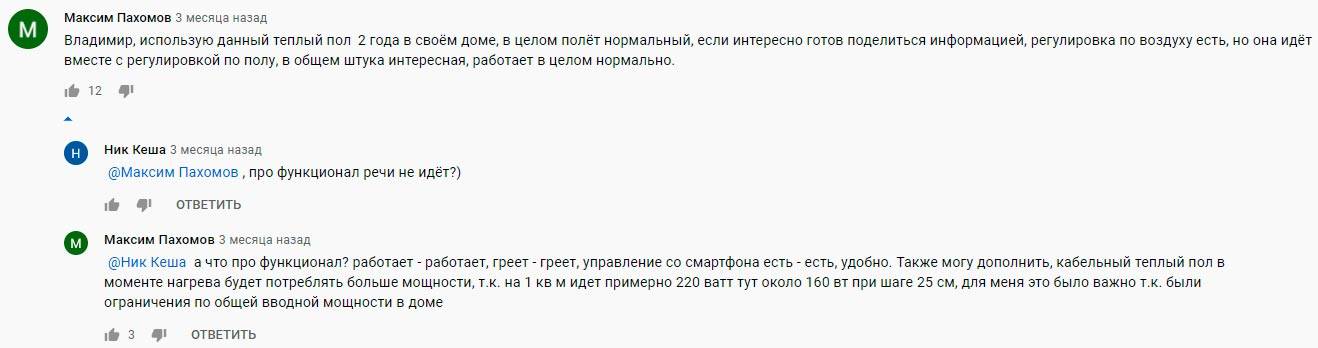

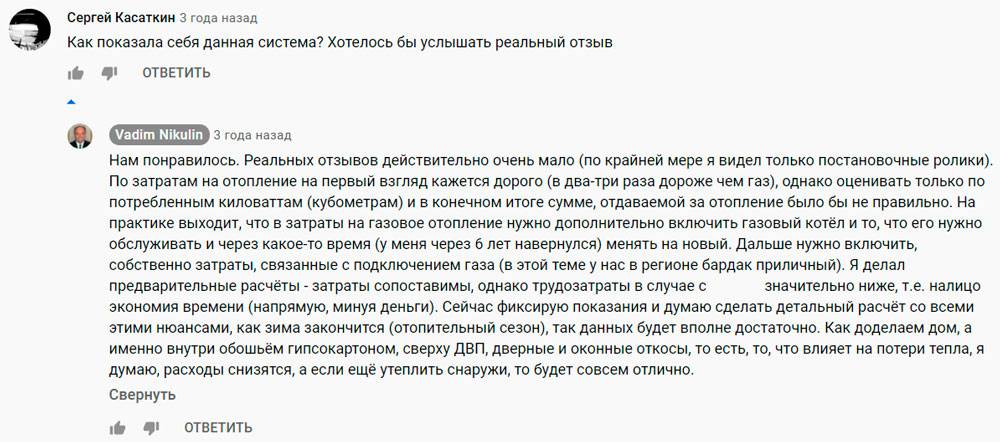

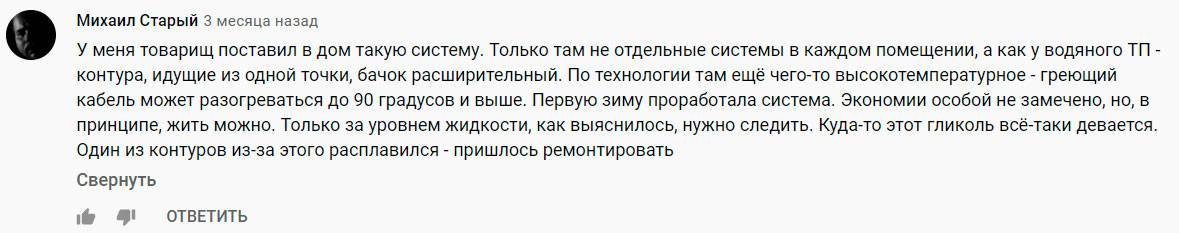

Вот отзывы от реальных пользователей и монтажников.

Однако вы должны четко понимать, что система вовсе не обладает теми явными преимуществами, о которых так ярко говорится в рекламе.

Главный недостаток электрических теплых полов перед водяными в том, что они имеют постоянную мощность, а не постоянную температуру на единицу площади. То есть, пол имеет разную температуру в зависимости от покрытия, мебели, сквозняка и т.д.

Электрожидкостный пол, который должен был побороть этот недостаток, никоим образом не решает данного вопроса. Что дает наличие сантиметра теплоносителя вокруг кабеля, кроме головняка, вообще непонятно.

Минус обычного водяного – сложный монтаж, зато плюс, что к нему можно подключить любой котел – газовый, дровяной, электрический, да хоть тепловой насос.

“Чудо технология” имеет все минусы монтажа обычного водяного пола, при этом лишает вас возможности выбора источника нагрева (только электричество).

Вот и получается, что данная система – это по сути обычный (но более дорогой) электропол, с гипотетической возможностью полной замены кабеля без вскрытия стяжки. Остальная его “суперэффективность”, мягко говоря сильно преувеличена.

https://youtube.com/watch?v=6MS9fOSIbN8%3F

Источник – Тепло-вода
