Водяные конвекторы отопления: принцип работы, отличие от радиаторов, критерии выбора

Основные виды систем отопления

Обогревательная система частного дома может иметь некоторые разновидности. Какую из них выбрать – каждый решает сам, исходя из своих потребностей и возможностей.

  1. Естественная циркуляция теплоносителя – достаточно дешевый и простой способ обогреть свой дом. Монтаж такой системы прост, а необходимые для него материалы доступны для каждого. Принцип работы состоит в подогреве воды в котле, которая потом поднимается и движется по трубопроводу, поступая во все отопительные радиаторы. При этом охлажденная жидкость возвращается снова в котел, нагревается и снова поднимается по трубам, обогревая помещение. Весь этот процесс происходит сам собой, без какой-либо дополнительной аппаратуры.
  2. Принудительная водяная циркуляция – ее отличие от предыдущего способа в наличии циркуляционного насоса. Именно он перекачивает теплоноситель по системе, обеспечивая качественный обогрев всему зданию. Особенно такая система удобна в многоэтажных домах, позволяя при наличии определенных датчиков регулировать температуру помещения в каждой комнате по отдельности. Недостаток системы – зависимость от электричества.

Установка естественной системы обогрева должна происходить таким образом, чтобы трубы укладывались с небольшим уклоном, хотя бы на 5 градусов. Без этого приема, функционирование системы будет не таким эффективным.

Настенные и напольные водяные конвекторы отопления

По способу монтажа все конвекторы отопления делятся на настенные, напольные и внутрипольные. Первые два типа очень похожи между собой, поэтому рассматривать мы их будем вместе.

Главное различие настенных и напольных конвекторов, очень схожих по внешнему исполнению, – их габариты. Настенные, как правило, достаточно высокие, напольные – низкие и компактные. Последние благодаря их скромным размерам меньше бросаются в глаза, их легко скрыть за мебелью.

Настенный водяной конвектор.

Напольный водяной конвектор.

Существуют даже плинтусные модели с высотой менее 200 мм, которые могут служить заменой плинтусу и обогревать помещение по всему периметру.

Плинтусный водяной конвектор.

Все настенные и напольные конвекторы подразделяются на модели с кожухом и модели без него. Кожух выполняет отнюдь не декоративную роль, как этого можно было бы ожидать: он способствует созданию дополнительной тяги для улучшения циркуляции воздуха. Часто высота кожуха значительно превышает габариты теплообменника. Такое несоответствие вовсе не является браком завода-изготовителя, делается это намеренно: чем выше кожух, тем сильнее тяга. Что же касается конвекторов без кожуха, то у них тоже имеется корпус, но он лишь маскирует теплообменник и защищает его от механических повреждений.

Следует заметить, что поверхность функционального кожуха или же декоративного корпуса не нагревается слишком сильно. Это выгодно отличает конвекторы от радиаторов – обжечься, случайно коснувшись поверхности корпуса, в данном случае нельзя.

Чаще всего корпуса конвекторов изготавливают из стали, вне зависимости от материала теплообменника. Дело в том, что сталь легко окрашивается, и это дает покупателю возможность подобрать отопительный прибор, который идеально впишется в интерьер помещения. Впрочем, сталь – хоть и наиболее распространенный, но не единственный вариант. При желании можно найти и что-нибудь более экзотическое, например, конвектор в деревянном корпусе.

Принцип работы

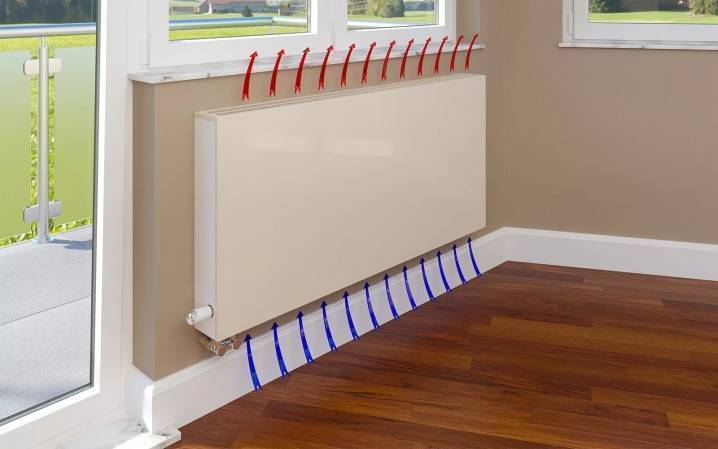

Принцип работы всех конвекторов достаточно прост и базируется на основном законе физики. Холодный воздух всегда находится внизу в комнате, а нагреваясь, он становится легче и поднимается наверх. Постепенно теплый воздух остывает и опускается вниз. Так происходит постепенное перемешивание и нагрев воздуха в пространстве помещения благодаря явлению конвекции.

То же самое происходит в устройстве обогревателя. В его нижней части есть отверстия для забора холодного воздуха (некоторые модели имеют возможность принудительно втягивать холодные воздушные массы для увеличения скорости прогрева). Проходя через нагревательный элемент, воздух нагревается и выходит наверх. Так происходит его равномерный нагрев.

Процесс такого подогрева и перемешивания воздуха продолжается, пока температура не достигнет заданной величины. Прибор сам замеряет температуру специальным датчиком, который расположен в нижней его части. При понижении температуры до определенного уровня встроенный или выносной термостат сам включит конвектор.

Конструкция встраиваемых в пол конвекторов отопления

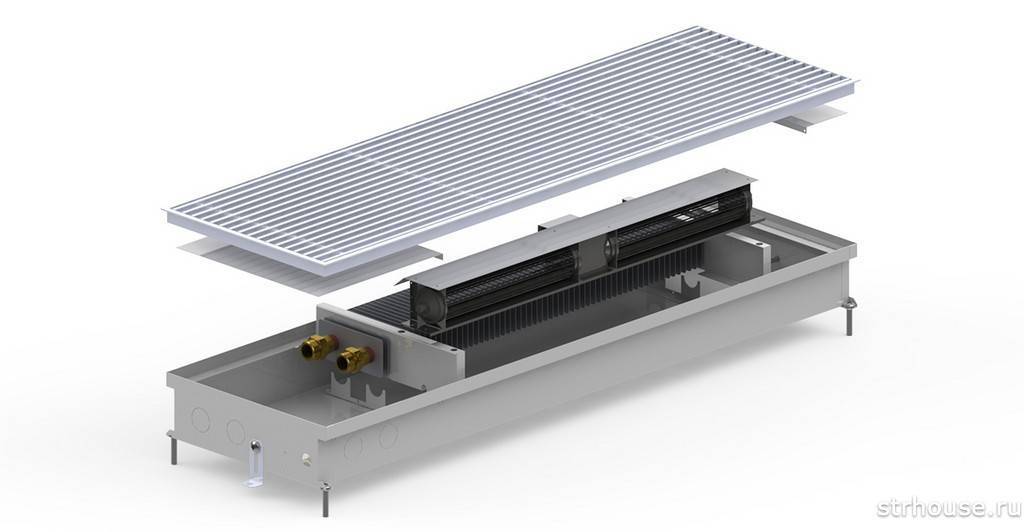

Внутрипольный конвектор отопления имеет простую конструкцию и состоит из нескольких составных частей. В первую очередь это нержавеющий корпус, который устанавливается на черновой пол на специальных регулировочных ножках, позволяющих выровнять его по горизонту, и имеет отверстия для подвода отопительных труб.

Внутри корпуса располагается сердце отопительного конвектора – теплообмениик. Теплообменник имеет пластинчатую структуру для лучшего отвода тепла. Большинство таких теплообменников изготавливаются из обычной стали, но она является не самым лучшим материалом для таких устройств, так как подвержена коррозии и хуже отводит тепло, чем ее конкуренты – медь или алюминий.

У теплообменника есть выводы для подсоединения отопительных труб. Дополнительно такие приборы могут оснащаться отсечными кранами, либо термостатическими головками, для полуавтоматической регулировки температуры.

Сами теплообменники монтируются в корпусе с соблюдением необходимых зазоров, предусмотренных конструкцией. Делается это для обеспечения воздушного пространства, необходимого для правильной циркуляции воздушных масс.

Завершает конструкцию встаиваемого в пол отопительного прибора декоративная решетка, которая закрывает теплооменный радиатор, но позволяет проходить через себя воздуху. Конвекторные решетки бывают двух видов:

  • рулонные;
  • цельные.

Для изготовления таких решеток применяют следующие материалы:

  • дерево;
  • камень;
  • сталь;
  • алюминий;
  • пластик.

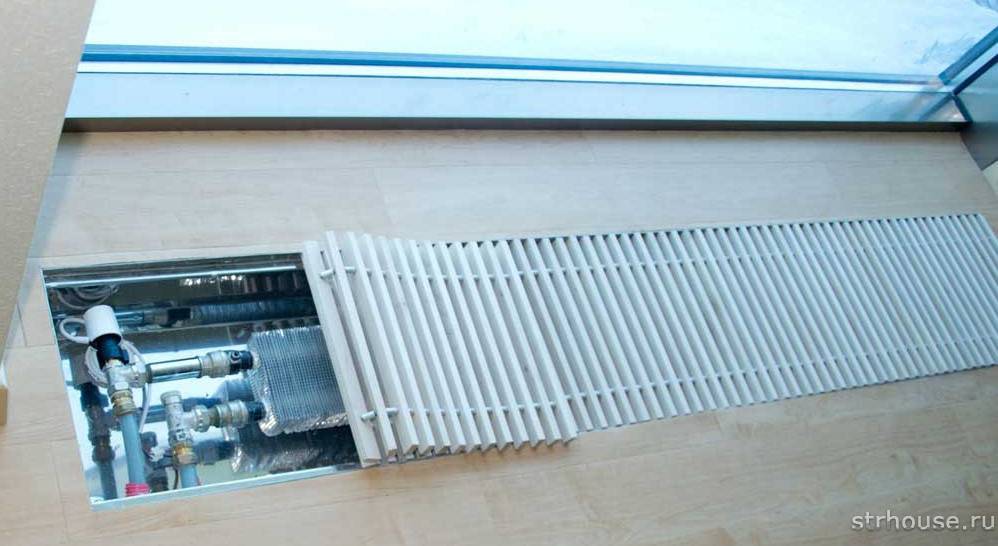

Принципиального различия между рулонными и монолитными вариантами нет, за исключением того, что рулонную решетку можно легко свернуть, обеспечив легкий доступ к конвектору для ревизии или уборки. Однако, при использовании внутрипольных конвекторов в проходных местах, следует применять решетки из более износостойких материалов, без использования большого количества пластиковых подвижных частей.

При монтаже встраиваемого конвектора заранее рассчитывают уровень чистового пола. Это нужно для того, чтобы над залитой бетонной стяжкой пола оставалась часть кожуха конвектора, которая будет закрыта чистовым покрытием пола. В итоге чистовое покрытие, будь то ламинат, паркет или плитка, должны лежать вровень с декоративной решеткой, чтобы добиться удобства при хождении по ней.

Типы водяных конвекторных радиаторов

Конвекторный радиатор отопления может быть напольным, настенным, внутрипольным, цокольным и плинтусным. Принцип работы у них одинаковый. Отличия есть только в расположении отверстий для забора и выхода воздуха.

Рассмотрим особенности каждой разновидности:

Настенные модели внешне очень напоминают традиционные радиаторы. Они крепятся на кронштейны под подоконником

Причем при монтаже важно соблюдать нормируемые расстояния. Настенные радиаторы отличаются габаритами, тепловой мощностью, количеством теплообменников и материалом, из которого они выполнены

Такие приборы дополнительно укомплектовываются кранами Маевского, терморегуляторами и регулировочными клапанами.

Напольные конвекторы можно устанавливать в любом месте, проложив отопительные трубы в полу. Такой вариант приборов подходит для квартир-студий, где нет внутренних стен, а также общественных и торговых центров.

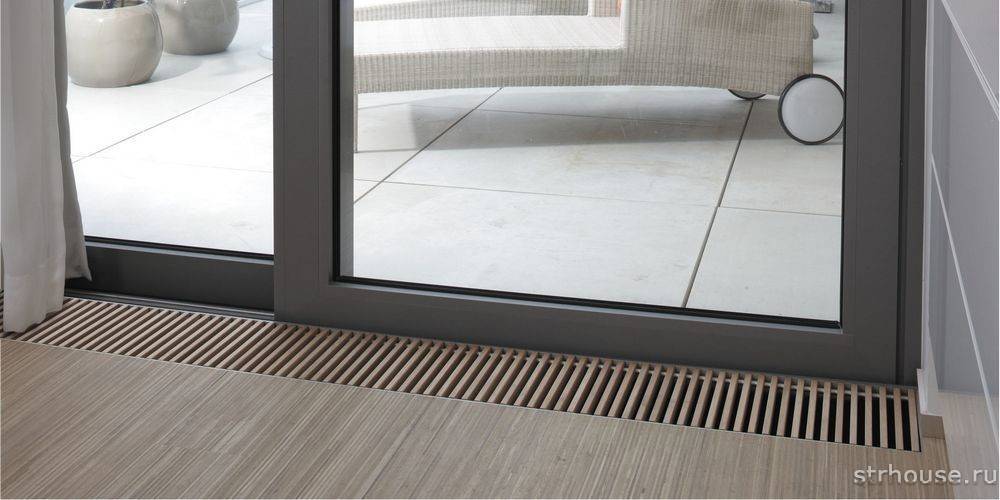

Внутрипольные приборы применяют в помещениях с панорамными окнами. Они экономят пространство в комнате и встраиваются в специальную нишу в полу. Трубы тоже прокладываются под полом. Сверху вся конструкция закрывается решеткой, которая располагается в одном уровне с чистым полом. Такие радиаторы используют как самостоятельный тепловой источник или в комплексе с другими отопительными приборами.

Плинтусные конвекторы устанавливаются по периметру помещения вдоль наружных стен. Они имеют теплообменники, которые соединяются последовательно или параллельно и подключаются к отопительной системе дома. Теплообменник закрывается стальным или алюминиевым корпусом с отверстиями для выхода воздуха. Такие модели отличаются компактностью и не портят интерьер помещения. Они позволяют нормализовать влажность и температуру воздуха в помещении.

Цокольные приборы также являются встраиваемой разновидностью. Они устанавливаются внутрь ниш, выполненных в стенах, перегородках, предметах интерьера или ступенях. Расположение этих конвекторов планируется на стадии строительств или капитального ремонта, потому что нужно проложить трубы, подготовить ниши и врезать запорную арматуру (в этом месте монтируют ревизионные люки).

Преимущества и недостатки конвекторов

Главным образом состоят:

  • из корпуса из металла прямоугольной формы;
  • из элемента, который ответственен за нагрев и вмонтирован в нижнюю часть прибора;
  • термостата.

Принцип работы конвектора состоит в том, что ненагретый воздух, поступая в нижнюю часть, проходя через приспособление для нагрева и, нагревшись, оставляет прибор через верхнюю часть. Из-за направленного движения теплого воздуха комната нагревается быстро и равномерно.

Бывают:

  • электрическими;
  • водяными;
  • газовыми.

Безопасны в эксплуатации и не требуют значительного ухода, достаточно включить в розетку, выставить нужные данные и прибор начнёт работу.

Плюсы конвекторов:

  • быстро нагревают помещение, установлено, что помещение нагревает за радиатор в два раза быстрее;
  • оснащены теплорегулятором, по достижении нужного уровня температуры отключаются и включаются только тогда, когда температура падает;
  • пожаробезопасные, скажем, в отличие от масляного радиатора, в котором может загореться масло;
  • защищены от перегрева.

Также обладают и рядом других преимуществ, таких как компактность, лёгкость монтажа, соответствие современным правилам дизайна и т.д.

Имеют минусы:

  • потребляют много электричества;
  • могут в помещении создавать сквозняки;
  • осушают воздух;
  • скапливают в себе пыль.

При выборе конвектора следует учесть и другие факторы, но прежде всего ваши желания и финансовые возможности.

Преимущества напольных водяных конвекторов

По сути напольный конвектор отопления – это обычная батарея отопительной системы, но с более широкими функциями и оригинальным внешним видом. По сравнению с традиционными радиаторами такое оборудование обладает большим списком преимуществ:

равномерный эффективный обогрев помещений любых размеров (воздуху отдается 90-95% полученного тепла, когда от радиаторов за счет теплового излучения поступает только 25-50%);

  • значительная экономия расходов на отопление (нагревают помещение в 3-3,5 раза быстрее);
  • широкая сфера применения (квартиры, дома, коттеджи, офисы, оранжереи);
  • актуальность для помещений с большой площадью остекления (магазины, салоны, рестораны, выставочные залы и др.);
  • надежность и простота в эксплуатации (исправно работают более 20 лет, требуют только поддержания чистоты и минимальной профилактики);
  • компактные размеры и небольшой вес (возможность размещения в любом удобном месте);
  • водяные отопительные конвекторы не выжигают кислород в отличие от других обогревателей;
  • создают минимальный перепад температур между холодными и теплыми массами;
  • имеют низкую тепловую напряженность (исключается вероятность ожогов, прибор можно размещать вблизи мебели и предметов интерьера);
  • шумовые характеристики моделей с вентиляторами, как правило, не превышают 23 дБ, что сопоставимо с шумом работающего ноутбука;
  • легкость и оперативность монтажа (для установки и подключения конвектора достаточно инструкции производителя);
  • отдельные модели оснащаются специальными системами, которые очищают воздух, убивают бактерии и вирусы (идеально для лечебных и детских учреждений);
  • большой выбор формы и цвета, различное дизайнерское исполнение корпуса, возможность окраски по заказу в любой цвет.

Купив и установив конвектор водяного отопления, Вы получаете не только качественную и эстетически привлекательную систему обогрева Вашего помещения, но и новую энергосберегающую технологию, позволяющую существенно уменьшить коммунальные платежи!

Недостатки

С конвекционными потоками пыль поднимается в зону дыхания, по этой причине в таких помещениях влажную уборку нужно делать чаще для обеспечения чистоты воздуха.

Конвекторное водяное отопление имеет также ряд недостатков:

  • цена выше, чем у радиаторов с той же тепловой мощностью;
  • большие габариты;
  • в помещениях с высокими потолками могут быть неэффективными, потому что теплый воздух скапливается под потолком.
