Как рассчитать мощность
Во-первых, для чего это необходимо. Для того чтобы во время принятия душа или мытья посуды температура воды неожиданно не понизилась из-за того, что прибор не справился с нагревом нужного количества воды.
Во-вторых, как это сделать. И опять всё довольно просто. В паспорте устройства производитель обязательно указывает производительность своего изделия. А если проще – сколько литров воды он нагревает за одну минуту.
Простой пример: в паспорте указано, что колонка за минуту времени способна нагреть 15 литров на 25 градусов. То есть каждую минуту в вашу систему водоснабжения будет поступать 15 литров горячей воды. Здесь необходимо учитывать разницу температур. То есть, вода будет не ровно 25 градусов. К этому значения стоит приплюсовать изначальную температуру. Итак: вода поступила в колонку, имея собственную температуру в 7 градусов. Нагрелась ещё на 25 и на выходе получилось 32. Вот такая простенькая формула.
Но сколько воды нужно в литрах? Расчёт тоже довольно прост. Основывается он на том, что на одну точку водоразбора приходится примерно по 5-5,5 литров в минуту. То есть если все ваши домочадцы одновременно будут один принимать душ, второй мыть посуду, а третий умываться, то все вместе они будут тратить примерно 15 литров в минуту. Согласитесь, такое случается редко, так что мощности прибора, приведённой в этом примере, вполне хватит для обычной квартиры, в которой проживает семья из трёх и более человек.
Основные причины того, что колонка Оазис не зажигается
Иногда потребители задаются вопросом о том, почему не включается газовая колонка «Оазис» бездымоходная. Причиной такой неисправности может быть несколько факторов. Первостепенно необходимо проверить, правильно ли подведены трубы. Водонагреватель имеет особую конструкцию, которая не будет работать, если подключение выходных и входных труб было осуществлена неправильно.
Самой распространенной и частой причиной отказа газовой колонки от работы выступает отсутствие тяги. Если произошло засорение посторонними предметами или пылью, то горелка попросту будет гаснуть. Сработает система защиты, которая перекроет подачу топлива. Если колонка всё же зажигается, но через время тухнет, то причиной этому может стать чувствительное защитное реле. При закрытых окнах реле перегревается, его защита срабатывает. В этом случае необходимо открыть форточку или окна. Эта мера является временной, ведь реле в данном случае необходимо заменить.
Виды газовых колонок
Все газовые колонки делятся на две большие группы по способу подачи воздуха — необходимого для поддержания процесса горения топлива. Чтобы правильно выбрать хорошую газовую колонку для создания ГВС квартиры или частного дома, следует ознакомиться с принципиальными отличиями и конструктивными особенностями моделей каждой группы.
Атмосферные
Водонагреватели с открытой камерой сгорания (атмосферные) берут воздух, необходимый для горения, непосредственно из помещения.
Атмосферная газовая колонка
Удаление продуктов горения происходит за счет естественной тяги, создаваемой между камерой сгорания и дымоходом. Достоинства:
- Простота конструкции;
- Масса моделей в энергонезависимом исполнении;
- Доступная стоимость.
К недостаткам можно отнести высокие требования к обустройству помещения, работе системы вентиляции и дымоотвода.
С турбонаддувом
Колонки с закрытой топочной камерой (турбированные) используют атмосферный воздух, который подается по внутренней трубе коаксиального дымохода непосредственно в герметичную камеру сгорания воздушной турбиной.

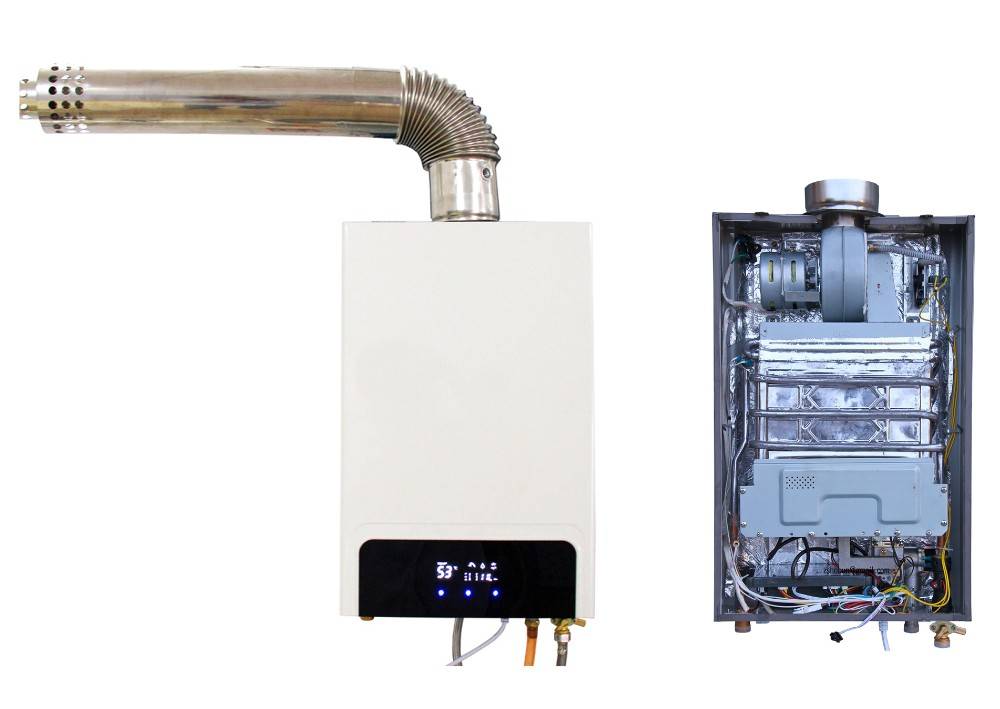

Газовая колонка с турбонаддувом
Отвод продуктов горения производится принудительно по внешнему пространству коаксиального дымохода.
Достоинства:
- Низкие требования к помещению;
- Безопасность эксплуатации;
- Простота обустройства системы дымоудаления.
Недостатки:
- Энергозависимость;
- Высокая стоимость;
- Более высокий уровень шума за счет работы нагнетающего вентилятора.
Независимо от конструкции топочной камеры и системы дымоудаления, газовые колонки могут быть проточного или накопительного типа.
Проточные
Отличительной особенностью проточных моделей является отсутствие накопительного бака для воды, вследствие чего они имеют небольшие габариты. Какой тип газовой колонки лучше выбрать для создания ГВС квартиры? Ответ очевиден: проточные модели идеально подходят для установки в городские квартиры с врезкой в центральную систему водоснабжения.
Проточная модель
Достоинства:
- Мгновенное получение горячей воды в необходимых объемах;
- Небольшие габариты и вес;
- Простота в эксплуатации.
Недостатки: небольшая производительность.
При выборе производительности проточной модели нужно исходить из количества точек водоразбора.
Накопительные
Накопительные установки оснащены накопительной емкостью для воды, объемом от 50-500 литров. Объем бака определяет габариты устройства. Корпус прибора надежно изолирован для уменьшения теплопотерь горячей воды.
Устройство газового накопительного водонагревателя
Достоинства:
- Всегда есть запас горячей воды;
- Термоизоляция бака позволяет сохранять тепло длительный период.
Недостатки:
- Большая масса и габариты;
- Длительный период нагрева.
Какую необходимо выбрать газовую колонку для коттеджа или частного дома? Исходя из конструктивных особенностей, газовые водонагреватели накопительного типа целесообразно использовать для создания ГВС частного дома с большим количеством точек водоразбора.
Чем отличается колонка с закрытой камерой?
У водонагревателей с открытой топкой воздух для процесса горения берется из помещения, в котором находится устройство. А дымовые газы уходят через дымоходную трубу. У турбированных моделей кислород принудительно нагнетается с улицы с помощью вентилятора через коаксиальный дымоход. При помощи этой же системы дым выводится на улицу.
Коаксиальный дымоход, который подключается к турбированной колонке, имеет конструкцию из двух каналов разного диаметра, которые вставлены один в другой. По внутренней трубе продукты сгорания выходят на улицу, а по внешней воздух поступает к горелке.
Газовые колонки для квартиры
В продаже имеется множество газовых колонок с различными характеристиками. Но не все устройства подходят для работы в квартире
Существует несколько ключевых характеристик, на которые следует обращать внимание при выборе:
- мощность;
- тип розжига;
- минимальное рабочее водяное давление;
- камера сгорания.
Чтобы газовая колонка удовлетворяла всем требованиям и работала бесперебойно, следует определиться, какие значения этих характеристик подходят для Вашей квартиры.
Мощность
Мощность газовой колонки обозначается в кВт или л/мин
Важно понимать, устройство с какой производительностью Вам подходит:
- одному-двум жильцам подойдет устройство с производительностью 9-10 л/мин (18-20 кВт) – этого достаточно для подачи на 1-2 точки водопотребления;
- для дачи, которая посещается только периодически в летний период, подойдет устройство со скоростью производства теплой воды 5-6 л/мин мощностью 8-11 кВт;
- семье, живущей в стандартной квартире, подойдет колонка производительностью в 22-25 кВт (12-15 л/мин) – она сможет приготовить горячую воду для 2-3 точек водозабора (кухни, умывальника, ванны или душа);
- для обеспечения ГВС двух ванных комнат и кухонной мойки необходимо будет приобрести самую мощную колонку на 25-29 кВт, которая способна нагревать воду со скоростью 15-17 л/мин.
Необходимо учесть, что производительность колонок, указываемая в л/мин, означает количество нагреваемой воды за минуту до температуры 25°С.
Тип розжига
Газовые колонки имеют два типа розжига: пьезо и электрический. Первый вариант предполагает механическое включение устройства с помощью нажатия и удержания кнопки пьезорозжига. Электрическое включение предполагает два варианта: от батареек или от гидрогенератора. Для колонки, работающей от аккумуляторов, придется приобрести их с запасом. Лучшим вариантом розжига является гидрогенератор – он работает от электричества и осуществляет розжиг при прохождении через него протока воды.
Рабочее водяное давление
Минимальное рабочее давление является важным показателем при выборе газовой колонки для квартиры. Зачастую старые дома сталинской постройки и хрущевки не могут похвастаться хорошим напором воды. Поэтому для успешного нагрева воды в квартирах со слабым напором подойдут приборы со значением 0,1-0,15 бар. Если выбрать колонки с минимальным рабочим давлением 0,2-0,35 бар, то при слабом напоре они просто не включатся.
В некоторых системах водоснабжения иногда случаются гидравлические удары – кратковременное повышение давления до высоких показателей. Чтобы такие скачки не вывели из строя водонагреватель, следует выбирать прибор, выполненный из достаточно прочных материалов
Нужно обратить внимание на максимально допустимое водяное давление, лучше, чтоб оно имело значение 10-12 бар
Камера сгорания
Газовые колонки оснащаются открытой или закрытой камерой сгорания. Модели с открытой топкой выводят дым через обычную трубу. Устройства с закрытой камерой подключают к коаксиальному дымоходу или выводят в общий вентиляционный канал.
В квартирах следует устанавливать газовую колонку с закрытой камерой сгорания, так как осуществить монтаж коаксиальной трубы или подключить устройство к вентиляционному каналу в квартире разрешается.
Отличие от обычной колонки
Современные колонки экономичны, безопасны и высокопроизводительны. Они привлекают также своим дизайном и простотой управления, однако требуют большого внимания к выведению продуктов горения природного газа. Воспользоваться для этой цели вентиляционными каналами в здании нельзя, так как нужен выделенный дымоход. Он отсутствует во многих зданиях, что обуславливает запрет на монтаж газовой колонки в таких домах.
Одним из выходов может быть устройство выносного дымохода, который будет выходить из квартиры через наружную стену. Однако это сложно и обходится довольно дорого, а иногда вообще невозможно. И установка турбированного нагревателя будет более подходящим вариантом.
Полезные советы для обеспечения долгой и надёжной работы газовых колонок
- Установка и подключение должны осуществляться квалифицированными специалистами. Часто от того, как настроена газовая колонка, зависит качество её работы.
- Необходимо регулярно производить очищение запальника и теплообменника от продуктов горения (странно обвинять в засорах колонку). Это заметно продлит «срок жизни» прибора.
- В старых домах со слишком заниженным давлением воды в системе лучше устанавливать специальные насосы. При стабильном давлении воды автоматический запуск происходит без проблем, а температура нагрева будет поддерживаться более корректно.
- Необходимо соблюдать важные рекомендации от производителя, указанные в инструкции пользователя
Отличная производительность при среднем расходе. Высокая скорость нагревания. Автоматика работает превосходно: колонка сама включается и выключается без задержек и ложных срабатываний. Начинает работать даже при малейшей струйке воды.
Колонка энергозависимая, без постоянного подключения к электросети работать она не будет. Использование в районах с проблемами подачи воды будет крайне неудобным. Другой нюанс – при падении давления, температура воды повышается.
Немного шумная, но со временем можно привыкнуть. Достаточно требовательная, ей необходим тщательный уход. Раз в полтора-два года необходимо прочищать каналы от накипи, чтобы колонка и дальше исправно работала. Таким образом пользователь обезопасит себя от возгорания или взрыва.
Ariston FAST CF 11Р
Достаточно экономная колонка при высоком КПД. Мало потребляет газа, выдавая стабильно горячую воду. Хорошо работает с низким давлением, слабым напором. Компания неплохо поработала над безопасностью пользователей, использовав несколько технологий для защиты. Если нет огня, прекращается подача газа. Работает нагреватель как на природном, так и на сжиженном газе. Проточный газовый водонагреватель без дымохода сконструирован таким образом, чтобы минимизировать потери тепла, увеличив эффективность нагревания воды. Несмотря на действительно отличную, стабильную работу, есть большая ложка дёгтя, которую подсовывает производитель. Сменных деталей от компании Ariston не найти, а заменяемых нет. Когда элемент выходит из строя, приходится долго искать мастера, разбирающегося в специфическом механизме, вместе с ним и расходные материалы.
Ariston Marco Polo Gi7S
Газовый проточный водонагреватель без дымохода Ariston Marco Polo Gi7S находится в самом востребованном ценовом сегменте. Именно тут большинство людей ищет решение для своего жилища. Модель получилась на удивление удачной: низкий уровень шума, хороший показатель срабатывания даже на тонкую струю воды.
В соотношении цена-качество этот нагреватель занимает одну из лидирующих позиций. В модель внедрены отличные тренды последних лет: сенсорное управление, регулировка мощности, контроль температуры. На высоком уровне система защиты и безопасности, включая электронную систему антизамерзания.
Работает на сжиженом или природном газе, выдавая одинаковую эффективность.
| Тип установки | Настенный |
| Способ монтажа | Вертикальный |
| Тип камеры сгорания | Закрытая |
| Тип розжига | |
| Мощность | |
| Расход газа | Природный 2,2 м 3 /ч Сжиженный 0,79 м 3 /ч |
| Производительность | |
| Особенности | Антизадувочный клапан Автодиагностика |
| Оценка (0-5) |
Ariston – компания, у которой есть что предложить даже самому требовательному клиенту. В ассортименте есть ультрабюджетные газовые проточные водонагреватели без дымохода, дорогие и премиальные. Отличаются они конструкцией и используемыми технологиями. Цифры и характеристики могут быть схожими, но в повседневном использовании проявляются подземные камни, вроде нестабильной работы. Ariston Marco Polo M2 – самая распространённая модель, которая пользуется у пользователей спросом. Она имеет невысокую стоимость, при этом показывает хорошую работу. За свою стоимость – хорошая модель, хоть и не лишена недостатков. Газовые колонки без дымохода закрытого типа – отдельный тип устройств, и в этом классе у производителя есть отличные примеры. Ariston Marco Polo Gi7S имеет среднюю стоимость, высокий КПД, благодаря чему обрёл популярность. Первенство в ТОПе однозначно имеет этот водонагреватель. Второе место — Ariston Marco Polo M2. Почётную бронзу получает Ariston FAST CF 11Р из-за проблем со сменными деталями, отзывы о колонке не самые положительные.
Устройство агрегата
Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.
Устройство аппарата снаружи
Схема газовой колонки приведена на рисунке ниже.
Схема газовой колонки
Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.
В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).
Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.
Внутреннее устройство агрегата
Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.
Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.
В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.
Устройство колонки изнутри
Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).
Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).
Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.
Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).
Вам может быть интересно: как отремонтировать газовую колонку.
Как по правилам выбрать колонку газового типа, которой не требуется дымоотвод?
Виды колонок без дымоотвода
Горячая вода нужна каждому, в любую погоду и когда будет угодно. Таким, важным для нашего каждодневного комфорта событием, нас могут обеспечить водогреи газового типа (колонки), благодаря которым, независимо от центрального водопоставщика, мы станем пользоваться горячей водой.
Турбированная колонка – устройство, которое станет самым лучшим вариантом, в ситуации надобности в обеспечении горячей водой в квартире, доме из нескольких этажей – где наличие дымоотвода либо нереально, либо не было рассчитано девелопером.
Плюс к этому, эта разновидность колонок работающих на газу, которую называют еще бездымоходная турбированная колонка может стать лучшим решением, если нужно максимально сэкономить простраство в доме, на дачном участке либо в помещении для производственных нужд.
Колонка без дымоотвода – оригинальная инженерная конструкция, которая внедрением топки современного типа, и радикальным изменением системы вывода газовых отработанных продуктов создала новый вид колонок работающих на газу, многофункционального типа.
Принцип работы нагревателя с наддувом
Если говорить о принципе действия в целом, то все газовые проточные водонагреватели работают одинаково: когда открывается соответствующий кран на смесителе, в агрегате от давления протока зажигается горелка и начинает нагревать воду, проходящую через теплообменник. Другое дело, как это реализовано в газовом проточном водонагревателе с принудительным наддувом воздуха.
Функциональная схема агрегата, оснащенного турбиной
В отличие от других типов водогрейных аппаратов, газовая колонка с закрытой камерой сгорания действует по такому алгоритму:
- В режиме ожидания бытовой прибор включен в электрическую сеть. В камере ничего не горит, потому что запальника там нет.
- Когда пользователь открывает кран горячей воды, срабатывает датчик протока и мембрана водяного узла. Последняя механическим путем открывает газовый клапан и горючее поступает к газогорелочному устройству.
- По команде контроллера на электродах, размещенных около горелки, возникает искровой разряд, поджигающий газ. Датчик пламени фиксирует появление огня, информирует об этом блок управления, после чего искрообразование прекращается. Одновременно включается вентилятор, нагнетающий воздух.
- Пламя, регулируемое контроллером, нагревает воду до температуры, установленной пользователем, за чем следит отдельный датчик. При ее достижении мощность горелки снижается путем уменьшения пламени (модуляции) либо отключением 1—2 ступеней горелки.
- После закрытия крана ГВС подача газа перекрывается, горелка затухает и процесс нагрева воды завершается.
Модулирующая и ступенчатая горелка
Благодаря более совершенной конструкции КПД турбированных колонок выше, чем у обычных атмосферных (88—90% против 84%). Эффективность достигается такими путями:
- точное дозирование количества природного газа и воздуха, потребного для горения;
- поддержание выставленной температуры способствует экономии топлива, поскольку газ не расходуется на излишний нагрев;
- предварительный подогрев воздушного потока в коаксиальном дымоходе.
Последняя особенность наиболее эффективна, поскольку дает возможность вернуть часть тепла, унесенного с дымовыми газами. Холодный воздух с улицы, проходя по коаксиальной трубе по соседству с продуктами горения, отнимает у них тепловую энергию через стальную стенку.
Подробности об устройстве коаксиальных дымоходов показаны на видео:
Бездымоходные колонки закрытого типа наделены несколькими ступенями безопасности, срабатывающими по таким причинам:
- исчезновение тяги в дымоходе вследствие отключения вентилятора после прекращения подачи электроэнергии;
- самопроизвольное затухание горелки (контроль пламени);
- слишком низкое либо высокое давление газа на входе (автоматический газовый клапан);
- давление в водопроводе превышает 10 Бар (предохранительный водяной клапан);
- перегрев теплообменника, могущий вызвать скачок давления и разгерметизацию соединений;
- очень малый расход воды;
- выход из строя контроллера.
Примечание. При отключении прибора по сигналу датчика перегрева теплообменника в некоторых моделях реализовано его быстрое охлаждение вентилятором, продолжающим работать после затухания горелки.
Любая из перечисленных причин влечет за собой срабатывание газового клапана и перекрывание подачи горючего. Причем после отключения электроэнергии, затухания горелки и скачка давления в газовой трубе клапан срабатывает самостоятельно, без вмешательства контроллера.
Чтобы оценить все прелести эксплуатации турбированных газовых колонок и узнать их слабые стороны, предлагаем ознакомиться с их преимуществами и недостатками.
Котел с дымоходом или без. Какой лучше?
Бездымоходный котел является довольно удобным и экономичным вариантом, если выбор потребителя зависит от территории установки. Его производительность гораздо больше, чем у дымоходных котлов, а также удобная система камеры сгорания, что также говорит о пользе бездымоходного котла для потребителя.
Минусами такого котла может стать то, что его система зависима от потребления энергии, а также заставляет тратить много сил на ее обслуживание.
Бездымоходный котел будет наилучшим вариантом в типовых домаъ, когда стена позволяет установку коаксиальной трубы. Такая труба позволяет иметь независимую систему дымоудаления, а также не беспокоится о безопасности помещения и потребителя, находящегося в нем, в отличии от дымоходных газовых котлов.
