Водопроводный вентиль: виды, их устройство, ремонт

Конструкция и принцип работы классического водопроводного вентиля

Клапанный (классический) вентиль состоит из литого двухкамерного корпуса и подвижного запирающего механизма с приводом. Проходной (прямоточный) клапан устанавливается на прямых участках трубопроводов для отключения или регулирования потока жидкости.

Особенности конструкции углового вентиля позволяют устанавливать его в местах поворота труб. Принцип действия арматуры этих видов аналогичен друг другу, а отличие состоит в форме корпуса.

Запорный механизм представляет собой шток (шпиндель) с резьбой и закрепленной на нем тарелкой клапана с уплотняющим материалом. При вращении маховика шпиндель перемещает тарелку вниз, к седлу клапана (отверстию), тем самым уменьшая его сечение.

При этом происходит дросселирование жидкости, и давление в верхней камере уменьшается, что приводит к снижению расхода жидкости.

Слабым местом конструкции является резьбовой блок, т. к. при чрезмерном усилии при закрытии резьбу срывают. Это приводит к выходу из строя всего узла. Для герметизации штока используется сальниковое уплотнение.

Чтобы устранить протечки по шпинделю, подтягивают накидную гайку, которая через грундбуксу прижимает набивку к штоку.

Конструкция и принцип работы шарового водопроводного вентиля

Более простую конструкцию имеет кран со сферическим запорным органом. Корпус прямоточной конструкции чаще всего изготавливается неразборным. Роль запорного механизма выполняет металлический шар с отверстием (клапан).

Герметичность достигается благодаря наличию прокладок, установленных между сферическим клапаном и корпусом. В большинстве случаев они выполнены из фторопласта или резины. В некоторых, более дорогих, моделях применяются износостойкие тефлоновые уплотнители.

Шар изготавливается из латуни с напылением хрома или никеля. Такая обработка запорной части позволяет создать полностью герметичную конструкцию. Клапан управляется ручным приводом, выполненным в виде штока, приваренного к шару.

Уплотнение места выхода штока из корпуса достигается установкой прокладок, которые прижимаются резьбовой втулкой. На приводе вентиля имеются опущенные вниз лепестки, которые не дают повернуть клапан более чем на четверть окружности.

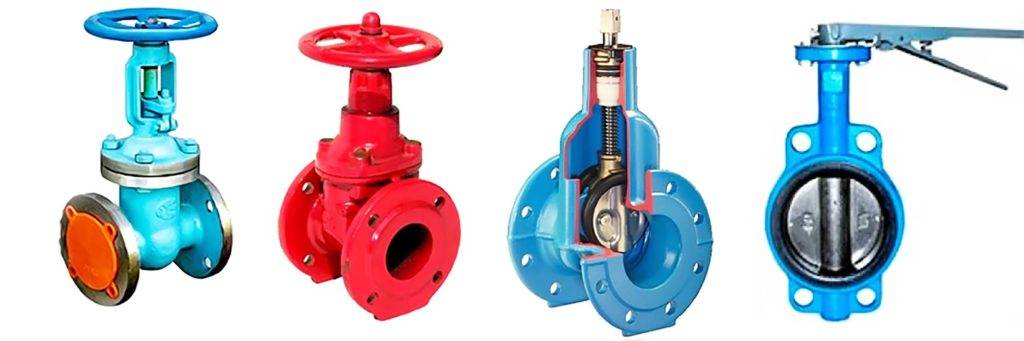

Что такое задвижка и где используется

Запорные механизм применяется не только в быту, хотя каждый стояк перекрывается при помощи этого средства. Задвижка может быть включена в качестве неотъемлемой части газопровода, а также трубопровода для транспортировки технических жидкостей. В зависимости от того, что передается по трубам, комплектующие видоизменяются, но общий принц

Конструкция и принцип действия

Конструктивно каждая задвижка состоит из следующих частей:

  1. Корпус и съемная крышка. Корпус изготавливается из чугуна. Сталь используется реже. Сплавы – еще реже. Внутри есть полость, в которой располагаются детали, обеспечивающие герметизацию системы. Подключение к трубопроводу выполняется при помощи фланцевого соединения или сварки. В последнем случае исключается возможность демонтажа, и применения комплектующих для дальнейшей сборки.
  2. Запорный узел. Состоит из направляющей и затвора. Максимальной надежностью обладают узлы, в которых направляющая является частью корпуса. Задвижки водопроводные изготавливаются из прочных металлосплавов, а затвор дополнительно покрывается антикоррозийным составом.
  3. Элемент управления. Вентиль представляет собой винтовой шток и маховое колесо. Значение узла – преобразование вращательного движения рукояти в поступательное перемещение затвора, который прикреплен с обратного конца. С корпусом элемент соединяется при помощи фланцев, а герметичность обеспечивает вертикальное положение.
  4. Бугельный узел. Благодаря ему воздействия среды, перемещаемой по трубопроводу, никаким образом не сказывается на работоспособности элементов управления. Гайка со штоком защищена от температурных перепадов. И при циркуляции горячих жидкостей или газов, всегда она остается рабочей.

Принцип действия следующий. Оператор проворачивает маховое колесо, приводя в движение шток с резьбовым механизмом. Опускаясь, заслонка перекрывает пропускное отверстие в корпусе, запирая его. Процесс контролируемый, и допускается частичная блокировка, что дает возможность понизить давление в трубах после задвижки.

Однако это не означает, что устройство можно использовать для данных целей. При продолжительном применении вода «шлифует» узлы, и когда придет время перекрывать поток, герметично сделать это не получится. Более того, ржавчина и отложения могут усугубить ситуацию, вплоть до выхода задвижки из строя. Но кратковременно можно понизить давление в трубопроводе, не опасаясь последствий, если это не периодическая мера.

Виды

Существует очень много разнообразных смесителей, они классифицируются по принципу работы, месту расположения, конструкции, материалу, дополнительным характеристикам.

Виды водопроводных кранов ГОСТ 25809-96:

  1. Шаровые;
  2. Картриджные.

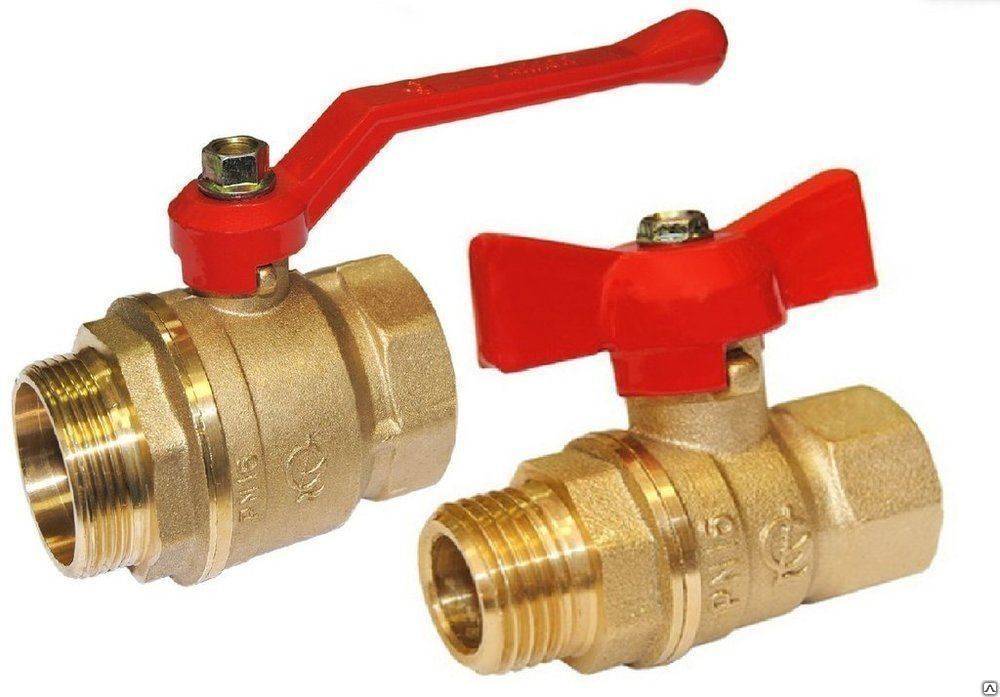

Шаровые краны считаются самыми популярными в настоящий момент устройствам для контроля работы водопроводной системы кухни, ванной комнаты, душа и т. д. Их особенностью является наличие шарика в качестве запорного механизма, который позволяет плавно регулировать поток и температуру воды. Это механизм, который работает за счет полуоборота вентиля (рукоятки, джойстика), за что его также называют полуоборотный.

Фото — полуоборотный шаровый

Во втором виде кранов используется керамический картридж, исполняющий ту же функцию, что и шарик. Каждый вентиль (холодный и горячий) соединен с картриджем, которые плотно притерты друг к другу. Если повернуть ручкой в нужную сторону, то можно будет точно и быстро настроить напор и градус. Именно такую конструкцию имеет каждый второй старый советский крана. Ими легко пользоваться, но со временем они стали не так практичны, как шариковые. В зависимости от конструкции также делятся на:

  1. Переходник елочкой;
  2. Патрубные.

Елочки изготавливаются со специальным тройником внутри, за счет которого производится смешение воды. Патрубные же напрямую подключены к трубе, настройка осуществляется непосредственно в изливе (носике).

Фото — конструкция

Поворотный датчик с одним вентилем принято использовать на даче, во дворе и на промышленных предприятиях. Очень часто его устанавливают на шлангах стиральной машины, отопителя, насоса и прочих бытовых устройств.

Фото — вентиль для пластика

Очень интересный принцип работы имеет водопроводный нажимной кран, это наглядно демонстрирует чертеж. Он работает за счет сильного прижатия картриджей или шарика к корпусу. Засов все время находится под давлением пружины, но когда на кнопку (рукоятку) нажимают, запорный механизм отодвигается. Его установка производится строго по схеме, описанной производителем.

Фото — нажимной водопроводный механизм

Фото — чертеж

Помимо этого сейчас активно используются водопроводные краны с ИК-датчиком открывания воды, их устанавливают для дачи, дома, квартиры, в общественных местах. Они декорируются подсветкой (специальная насадка, которая реагирует на температуру струи), таймером, звуковым сопровождением. Несмотря на то, что внутри системы установлен механический кран-букса, этот водопроводный прибор принято определять как электрический смеситель. Автоматический сенсорный смеситель работает за счет работы пассивного инфракрасного датчика.

Фото — насадки

Запорный механизм соединен с датчиком, когда в диапазоне его действия появляется предмет – то включается вода. Также существенным отличием от вышеописанных кранов является то, что настройка температуры производится сразу при установке. Учитывая, что сейчас такие приборы преимущественно монтируются в местах общественного пользования, сантехник сразу настраивает температуру воды и её давление на определенный уровень.

Фото — сенсор с таймером

Помимо сенсорного сейчас производятся водопроводные краны с таймерами, с подогревом воды, термостатами, с электроприводом и прочими модернизациями. В большинстве случаев, эти устройства не требуют соединения с током, т. к. это противоречило бы элементарным правилам техники безопасности. Они работают под управлением батарейки или съемного аккумулятора.

Возможные неисправности и способы их устранения

Устройство требует ремонта, если:

  1. вентиль не перекрывает воду. Причинами возникновения неисправности могут быть:
    • износ уплотнительной прокладки, служащей запорным устройством;
    • отсоединение запорного клапана от шпинделя;
    • перегиб шпинделя;
    • загрязнение вентиля отложениями, содержащимися в воде;

При изгибе шпинделя или отсоединении клапана требуется замена кран-буксы.

  1. течет или капает вентиль. Основными причинами подобной неисправности могут быть:
    • образование трещины на корпусе устройства;
    • отсутствие или недостаточное количество сальниковой набивки.

Замена прокладки и очистка корпуса

Чтобы отремонтировать вентиль своими руками при износе прокладки, потребуются следующие инструменты и материалы:

  • разводной ключ;
  • кусок сантехнической резины;
  • ножницы;
  • пассатижи;
  • нож;
  • льняная нить или иной уплотнительный материал.

Резина и ножницы требуются для самостоятельного изготовления уплотнительной прокладки. Если известно, какая прокладка установлена на шпинделе, то можно приобрести готовое изделие в сантехническом магазине.

Замена прокладки производится по следующей схеме:

  1. при помощи разводного ключа необходимо открутить кран-буксу, фиксирующую шпиндель вентиля;

Разборка вентиля для замены прокладки

  1. пассатижами откручивается гайка, фиксирующая прокладку;
  2. снимается шайба и вышедшая из строя прокладка;
  3. вырезается кусок резины, размеры которого немного больше размеров клапана;
  4. в центре отрезанного куска резины проделывается отверстие;
  5. резина насаживается на клапан и фиксируется гайкой;
  6. ножницами по кругу клапана обрезаются излишки резины. Готовая прокладка должна полностью соответствовать размерам клапана;

Крепление новой прокладки к шпинделю

  1. при помощи ножа производится прочистка корпуса вентиля. Рекомендуется аккуратно удалить все отложения не только в корпусе устройства, но и резьбовом соединении;

Если механическим воздействием очистить корпус не получается, то можно использовать керосин или жидкость WD-40.

  1. кран-букса насаживается на резьбу;
  2. производится герметизация соединения, после чего можно полностью зафиксировать устройство.

Уплотнение резьбового соединения льняной нитью

Ремонт вентиля необходимо проводить при перекрытом водоснабжении (отоплении).

Замена сальниковой набивки

Если течет вентиль крана, то в большинстве случаев проблемой является отсутствие или излишнее уплотнение сальниковой набивки. Для ремонта потребуются:

  • разводной или гаечный ключ соответствующего размера;
  • сальниковая набивка;
  • нож или плоская отвертка для уплотнения.

В этой ситуации произвести ремонт вентиля своими руками можно по следующей схеме:

  1. перекройте водоснабжение системы;
  2. снимите рукоять вращения;
  3. открутите фиксирующую гайку. При ослаблении фиксации рекомендуется удерживать шпиндель в одном положении;
  4. снимите уплотнительное кольцо, фиксирующее набивку;
  5. при помощи ножа или отвертки удалите старую набивку;

Процесс замены сальниковой набивки для устранения течи

  1. нанесите и утрамбуйте новый герметизирующий материал;
  2. соберите кран в обратном порядке.

Процесс замены прокладки и сальниковой набивки подробно рассказан в видеоролике.

https://youtube.com/watch?v=r7a44zQX2oo

Устранение трещин

Если течет вентиль и причиной протечки является трещина на корпусе крана, то можно:

  • полностью заменить вентиль;
  • заделать трещину специальными материалами.

Трещина на корпусе вентиля

Среди материалов, используемых для заделки трещин, можно выделить средство для холодной сварки.

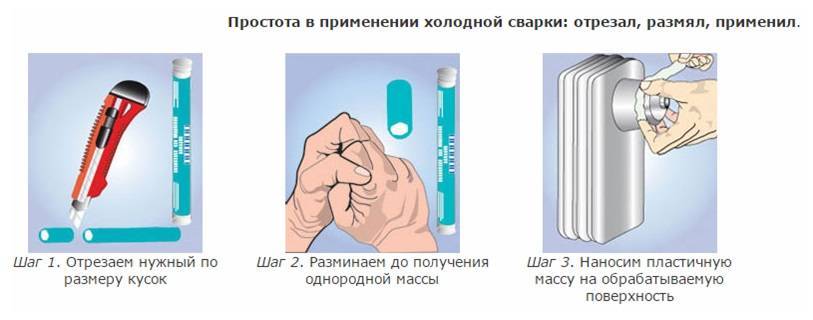

Средство для холодной сварки металла

Подробная инструкция по применению средства указана на упаковке. Общая схема использования выглядит следующим образом:

  1. место, где требуется заделать трещину, очищается от грязи и обезжиривается при помощи ацетона;
  2. подготавливается состав для нанесения;
  3. готовая смесь наносится на трещину и равномерно распределяется по поверхности;

Для прочности сварки смесь рекомендуется наносить на больший по размерам участок, чем занимает сама трещина.

  1. ожидается полное высыхание состава, после чего можно провести зачистку и покраску места сварки.

Способ использования холодной сварки для устранения трещины

Таким образом, устранить наиболее часто встречающиеся проблемы вентиля можно самостоятельно. Если проведенные ремонтные работы не помогли исправить ситуацию, то вентиль подлежит замене.

Критерии выбора задвижек

Для правильного выбора водяной задвижки необходимо выполнить тщательный анализ исходных требований к её техническим характеристикам, а также сравнить цены на изделия у разных производителей.

Выполняют такой анализ в следующей последовательности:

  • определение назначения и условий работы арматуры (свойства рабочей среды, значение максимального рабочего давления и диапазон температур);
  • определение номинального размера условного прохода (ДУ);
  • выбор метода управления устройством;
  • выбор материала корпусных деталей;
  • уточнение функции(запирание или регулирование);
  • выбор конструктивной модификации изделия;
  • окончательное определение геометрических параметров устройства (строительной длины и высоты, размеров присоединительных концов, способа присоединения к импульсной линии, количество крепёжных элементов и т. д.);
  • выбор соответствующей модели по номенклатуре выпускаемых задвижек.

Арматура из чугуна для систем отопления и водоснабжения в последнее время применяются реже, в основном здесь используют стальные устройства. Чугунную запорную арматуру чаще устанавливают в канализации, в системах подачи сжатого воздуха, пара и сыпучих материалов.

Кран для водопровода

Назначение

В произвольных сетях водоснабжения – центральных, локальных либо автономных – используется запорно-регулировочное оборудование. Наиболее распространенным видом для того чтобы оборудования есть кран для водопровода.

Устройство предназначено для осуществления пропускной регулировки способности и функций напора трубопровода методом трансформации площади сечения просвета канала трубы.

Изделия смогут делать две главные функции:

  1. Запорная функция. Арматура имеет два положения – «открыто» и «закрыто», и помогает для перекрытия либо отпирания канала трубы. По большей части запорные краны имеют малый и шаровое исполнение угол поворота рукоятки;
  2. Регулировочная функция. Тут закрытое и открытое положение – это крайние точки, и устройство разрешает плавно изменять сечение просвета между этими крайними положениями. Такие краны употребляются на мойках и раковинах, а также в канальном выполнении. Смогут иметь разные конструкции.

Запорную и запорно-регулировочную арматуру устанавливают на вводах магистральных труб на объект, в каждое отдельное помещение, на местах пересечений и разветвлений, до и по окончании оборудования учёта и сантехнических приборов, перед и по окончании насосного оборудования, на точках водозабора.

Такое массовое применение разъясняется тем, что сантехническое оборудование довольно часто выходит из строя и требует ремонта, помимо этого, довольно часто производятся профилактические мероприятия, требующие отключения подачи воды. Посредством запорной арматуры возможно отсечь участок сети либо прибор от системы и нормально его заменить без слива воды.

разновидности и Устройство

Классификацию устройств возможно вести по различным параметрам.

Для начала направляться поделить их по назначению:

  • Изделия для бытовых потребностей. Это привычные всем смесители на ваннах и умывальниках, кухонные устройства и т.д.;
  • Для хозяйственных потребностей. Это краны, устанавливаемые на конец трубы для подключения поливочных шлангов, комплекта воды и других аналогичных потребностей. Смогут быть шаровыми либо вентильными;
  • Для потребностей системы водоснабжения. Эти устройства встроены в систему и имеют муфтовое выполнение (значительно чаще). За редкими исключениями это шаровые краны.

Для бытовых потребностей применяют не простые конструкции, а смесительные. Они разрешают регулировать не только напор, но и температуру воды методом смешивания тёплого и холодного потоков в различных пропорциях.

Тут вероятны такие варианты решений:

  1. Двухвентильные. Смеситель имеет два отдельных вентиля на тёплую и холодную воду. Регулировка производится обоими барашками;
  2. Однорычажные либо хирургические. На смесителе установлена одна рукоятка, которая регулирует напор и пропорцию смеси;
  3. Автоматические. Смеситель представляет собой трехходовой клапан с термостатом, а открывание производится простой керамической буксой либо сервоприводом по команде датчика перемещения. Такие конструкции пока отличает через чур большая цена.

Существует четыре типа конструкций: червячные, шаровые, керамические вентильные буксы и керамические рычажные картриджи для смесителя.

Первые морально устарели и фактически не употребляются, поскольку они наименее надежны и требуют нередкой замены резиновых прокладок.

Шаровые конструкции устроены легко: в корпусе муфты установлена шарообразная пробка с осевой прорезью, которая хорошо прилегает седлу, в котором она находится. К шару присоединен шпиндель. Посредством шпинделя мы можем развернуть пробку или прорезью к просвету канала, или стороной без прорези.

В керамических запорных механизмах употребляется тот же принцип, лишь перемещается не шар, а одна пластина по отношению к другой. Керамические буксы, как и картриджи, отличаются высокой надежностью, плавным ходом, негромкой работой. Но они чувствительны к качеству воды и требуют установки фильтров очистки.

Хозяйственные краны в большинстве случаев устроены несложнее – они не имеют смесителя и являются несложный корпус запорным механизмом вентильного типа. В современных моделях установлен шаровый механизм либо керамическая кран-букса, червячные вентили неспешно вытесняются с рынка.

Нужно заявить, что шаровые и вентильные механизмы употребляются не только в водопроводных сетях: они стоят на всех видах труб, исходя из этого довольно часто клиент не имеет возможности осознать, чем отличается газовый кран от водопроводного. Конструкции у них однообразные, отличаются лишь материалы и кое-какие нюансы.

Какие бывают шланги для смесителей на кухню

Устанавливая кухонный смеситель, не последнюю роль играют гибкие шланги, которые соединяются с водопроводной трубой. Они должны быть достаточно надежными, чтобы владельцу не приходилось часто менять подводку к крану.

От правильной установки подводки зависит целостность конструкции и надежность в ее использовании. Поэтому при подключении шлангов рекомендуется использовать резиновые прокладки и уплотнитель.

Армированные шланги. Представляют собой гибкие водопроводные шланги сверху обтянутые металлической сеткой. По краям шланги установлены стандартные фитинги с соединительными гайками. Они предназначены для подключения к водопроводной трубе с одной стороны, и к кухонному смесителю с другой.

Преимущества:

  • Для монтажа не требуется сварка, легко устанавливаются с помощью разводного ключа;
  • Шланг очень гибкий, сможет повторить все изгибы и повороты на пути к водопроводной трубе;
  • Устойчивый при резких перепадах напора воды.

К недостаткам можно отнести быстрый износ крепежных гаек и продавливание резиновых прокладок. На долговечность работы также влияет материал, из которого изготовлена оплетка.

Гибкие шланги, выполненные из алюминиевой оплетки, дешевые и быстро изнашиваются. Через 3-4 года потребуется их сменить. Самые долговечные – нержавейка и нейлон, они выдерживают высокие температуры и могут прослужить до 10 лет. Стальные шланги не прослужат и года, чаще всего они используются, как временная подводка.

Сильфонные шланги. Наружный слой шланги представляет собой гофрированную металлическую трубку, а внутри имеют резиновые или каучуковые вставки.

Преимущества:

  • Обладают гибкостью и устойчивостью к механическим повреждениям;
  • Шланги выдерживают очень высокие температуры;
  • Несложные в установке;
  • Долгий срок службы;
  • Соединительные фитинги приварены сваркой к гофрированной трубе, что делает участки более надежными.

Из недостатков можно выделить низкий уровень шумоизоляции – слышно, как по трубе бежит вода. Эту проблему можно решить, купив сильфонный шланг, чей диаметр больше водопроводной трубы.

Устройство и принцип действия

Устройство крана-вентиля, а также принцип его работы зависят от вида.

Устройство и принцип работы шарового вентиля

Как устроен вентиль шарового типа? Основными элементами устройства являются:

  1. корпус вентиля (1). Корпус может быть изготовлен из таких материалов, как латунь, бронза, нержавеющая или конструктивная сталь, силумин. Корпус может быть цельным, то есть изготовленным методом сварки, или разборным. Разборный корпус имеет некоторое преимущество – при необходимости вентиль можно отремонтировать. Если установлен шаровой вентиль с цельным корпусом, то при наличии неисправностей устройство подлежит замене;

Основные элементы шарового вентиля

  1. запорный элемент – шар (2). В большинстве случаев шар изготавливается из латуни, так как этот материал считается более прочным и долговечным. Шар имеет проходное отверстие для жидкости (газа);
  2. между запорным элементом и корпусом установлены уплотнительные кольца (3), обеспечивающие герметичность устройства. Прокладки могут быть изготовлены из тефлона, фторопласта или резины. Наиболее прочными считаются тефлоновые уплотнители, которые практически не подвержены воздействию температуры и химической среды;
  3. к трубопроводу вентиль может присоединяться при помощи гаек (муфт), фланцев или сварки (4).

В бытовых трубопроводах чаще всего используется муфтовое соединение, а в промышленных – фланцевое. Приварные вентили в настоящее время используются крайне редко, так как требуют специального оборудования и определенных навыков при установке.

Вентиль с фланцевым соединением

  1. запорный шар приводится в движение штоком (5), который соединен с управляющей ручкой (6). Между штоком и ручкой также устанавливаются уплотнительные элементы;
  2. ручка крепится к корпусу при помощи гайки (7).

Принцип действия вентиля шарового типа следующий. При повороте ручки, закрепленной на корпусе, вращается запорный элемент устройства – шар. Если проходное отверстие шара повернуть по направлению потока проходящего вещества, то вентиль будет открыт. Если проходное отверстие повернуть перпендикулярно потоку, то вентиль будет находиться в закрытом положении.

Принцип действия шарового вентиля

Устройство шарового крана, а также моменты, на которые необходимо обратить внимание при покупке изделия, подробно рассмотрены на видео. https://www.youtube.com/embed/mMhsfT41gU8

Устройство и принцип работы клапанного вентиля

Теперь разберемся, как устроен вентиль, оборудованный клапаном. Устройство состоит из следующих элементов:

  1. корпус вентиля (2), изготавливаемый из различных материалов, оборудован крышкой (3). Для герметичности между корпусом и крышкой установлена прокладка (12). Как правило, прокладка изготавливается из прочной резины, но может быть выполнена и из других материалов;

Основные рабочие элементы вентиля с клапанным запорным элементом

  1. в корпусе оборудовано седло (1) для клапана (6), который является запорным механизмом устройства. Для полного перекрытия потока и герметизации седло дополняется уплотнительной прокладкой (16);
  2. на нижней части клапана также располагается уплотнитель (15);
  3. к запорному клапану при помощи гайки (14) крепится втулка (7) и шпиндель (11);
  4. на корпусе шпинделя располагается резьба (4), которая служит для управления запорным конусом;
  5. шпиндель совмещен с маховиком (8), приводящим в движение клапан. Маховик закрепляется на корпусе устройства при помощи гайки (13);
  6. для герметичного соединения маховика и корпуса вентиля устанавливается сальник (10), фиксирующийся отдельной гайкой (5), дополненной уплотнительным кольцом (9).

Устройство задвижки обуславливает и принцип ее действия. При вращении маховика поступательными движениями вверх или вниз перемещается шпиндель, который опускает или поднимает клапан.

Принцип работы клапанного вентиля

Клапанный вентиль может быть проходным (на рисунках выше) и угловым. Угловой вентиль рекомендуется устанавливать на сгибе трубопровода. Устройство и принцип действия углового вентиля практически не отличаются от проходного устройства. Основное отличие заключается в форме корпуса и расположении седла.

Устройство углового вентиля клапанного типа

Шаровой и клапанный вентили имеют различное устройство и отличаются принципом работы. Однако оба вида изделий можно устанавливать на бытовые трубопроводы различного назначения.

Разновидности водопроводных вентилей

Выпускаются следующие виды вентилей для воды:

  • клапанные;
  • шаровые.

Принцип работы клапанного вентиля заключается в перекрытии воды при помощи прокладки, установленной на штоке.

Основными достоинствами клапанного вентиля являются:

  • наличие возможности управления потоком воды;
  • возможность проведения ремонта своими руками.

К недостаткам клапанных вентилей относятся:

  • недолговечность устройства. Прокладка, выполняющая роль запора, соприкасается не только с водой, но и металлическим корпусом вентиля, что приводит к увеличению естественного износа;
  • сложность использования устройства. Для полного перекрытия потока необходимо сделать несколько оборотов управляющим маховиком.

Шаровые вентиля перекрывают воду благодаря запорному механизму, изготовленному в виде шара. При повороте управляющего рычага отверстие в шаре переворачивается перпендикулярно потоку жидкости.

К преимуществам шаровых вентилей относятся:

  • простота устройства, которая гарантирует длительный период использования;
  • полная герметичность в перекрытом положении;
  • простота использования. Для полного перекрытия воды необходимо повернуть ручку управления на 90º.

Недостатками шаровых кранов являются:

  • невозможность ограничения потока (исключительно полное перекрытие);
  • невозможность проведения текущего ремонта. Если устройство перестало выполнять свои функции, то потребуется полная замена.

Для полного перекрытия потока воды целесообразнее устанавливать шаровые вентиля. Если требуется регулировка потока воды, то лучше вмонтировать клапанный вентиль.

По конструкции водяной вентиль может быть:

  • проходным. Проходной вентиль пропускает воду в определенном направлении и служит для перекрытия потока. Устанавливается исключительно на ровный участок водопровода;
  • прямоточным. Разновидность проходного вентиля с меньшим гидравлическим сопротивлением;
  • угловым. Вентиль устанавливается на угловое соединение труб. Входящий поток перпендикулярен выходящему потоку.

Монтаж вентилей различных видов

Способ установки вентиля на трубу зависит от его вида.

Установка резьбового вентиля

Чтобы произвести монтаж вентиля с резьбовым соединением потребуются:

  • сам вентиль;
  • гаечный или разводной ключ;
  • герметик для резьбы (ФУМ-лента, льняная нить или нить Тангит Унилок);
  • плашка (метчик) и плашкодержатель для нарезания резьбы;
  • болгарка.

Набор инструментов для нарезания внешней и внутренней резьбы

Монтаж запорного вентиля осуществляется по следующей схеме:

  1. выбор места для установки вентиля. Устройство рекомендуется устанавливать в зоне доступности, чтобы в случае чрезвычайных обстоятельств не требовалось усилий для подхода к вентилю;
  2. перекрывается подача воды в трубопровод. Если врезка осуществляется в водопроводную трубу, то можно самостоятельно перекрыть подачу воды на домовом стояке. При врезке крана в систему отопления рекомендуется обратиться в управляющую компанию для временного прекращения теплоснабжения и слития отопительной системы;
  3. в выбранной зоне вырезается участок трубы, по размерам полностью совпадающий с длиной вентиля;

Подготовка трубопровода перед монтажом вентиля

При выполнении операции необходимо соблюдать технику безопасности. Рекомендуется защищать не только руки, но и глаза.

  1. места среза защищаются и обрабатываются;

Зачистка труб перед нарезанием резьбы

  1. на отрезах труб нарезается резьба, диаметр и шаг которой совпадают с аналогичными параметрами вентиля;

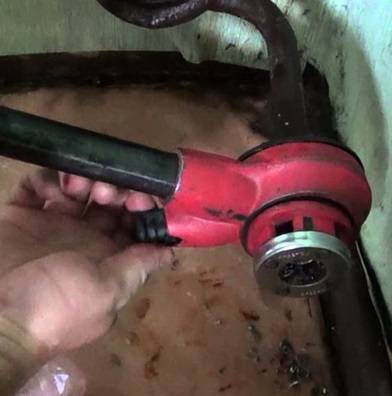

Нарезание резьбы на трубе

  1. остатки стружки удаляются;
  2. подготовленная резьба уплотняется выбранным герметизирующим материалом. Если для уплотнения используется льняная нить, то дополнительную прочность соединению может придать слой нанесенной поверх нити краски;

Герметизация резьбы перед установкой вентиля

  1. вентиль накручивается на резьбу. Для затяжки устройства требуется сделать 4 – 5 полных оборотов. Излишняя затяжка может привести к поломке резьбы;

Установка вентиля на трубопровод производится в одном положении. Жидкость должна проходить только в направлении, указанном на устройстве.

  1. проверяется работоспособность устройства и герметичность соединений.

Монтаж фланцевого вентиля

Чтобы установить на трубопровод фланцевый вентиль, потребуются:

  • вентиль;
  • ответные фланцы (могут продаваться совместно с вентилем или отдельно);
  • уплотнительные прокладки;
  • отвертка;
  • сварочный аппарат;
  • средства индивидуальной защиты для выполнения сварочных работ.

Установка своими руками производится следующим способом:

  1. как и при установке резьбового вентиля, выбирается участок для монтажа устройства и делается обрезка труб;
  2. к концам труб привариваются ответные фланцы;

Монтаж ответных фланцев

  1. между фланцами устанавливаются прокладки;
  2. вентиль фиксируется. Для этого фланцы на вентиле соединяются с фланцами на трубах и закрепляются крепежными болтами.

Крепление вентиля болтами

Фланцевые вентиля можно устанавливать не только на металлические трубы, но и пластиковые и металлопластиковые трубопроводы.

Установка приварного вентиля

Установка приварного вентиля на батарею или трубу производится при помощи сварочного аппарата по следующей схеме:

  1. обрезка труб и подготовка к сварке;
  2. установка вентиля;
  3. фиксация устройства сварочным аппаратом;
  4. зачистка сварочных швов.

Как выбрать кран

Для того чтобы выбранная модель прослужила Вам долго, нужно уделять особое внимание ряду факторов при подборе запорной арматуры:

  1. Кран должен иметь достаточную толщину носика, в противном случае он начнет протекать уже после года использования;
  2. Обязательно читайте инструкцию производителя, где указано техническое назначение крана. Не все сенсорные и термостатические модели подходят для душа, а некоторые рычажные – для раковины;
  3. Если прокладки выполнены из резины, то несколько раз в год нужно будет проводить плановый ремонт – менять их. Модели с пластиковыми прокладками несколько дороже, но зато не требуют частого вмешательства;
  4. Бесконтактные краны имеют один недостаток – их устройство нуждается в питании управляющей схемы. Её можно подключить через проводку, розетку или к переносному аккумулятору. Заранее учитывайте эти особенности сенсорных смесителей.

Монтаж

Правильная установка шарового крана может легко производиться своими руками. Рассмотрим несколько вариантов монтажа устройства.

Фото — накручивание на радиатор

Монтаж на трубу:

Сначала нужно слить воду из всей системы. Для этого отключите водоснабжение и откройте вентили;
Перед началом работы нужно выбрать устройство. Можно купить шаровые краны с двухсторонней наружной или внутренней резьбой, модели, где с одной стороны соединение-американка, а с другой – резьба и т. д. Помимо этого учтите, что размер отверстия крана должен обязательно совпадать с диаметром коммуникации;
На месте установки будущего водопроводного тройника трубу необходимо разрезать и подготовить. В зависимости от типа на ней нарезается резьба или просто отвод очищается от грязи и пыли (при демонтаже старой арматуры);
Вкручивание осуществляется при помощи разводного ключа

При этом важно следить за направлением резьбы и силой нажима. Нельзя сильно пережимать устройство, иначе он может искривиться и будет нарушена герметизация системы;
На резьбе крана обязательно наматывается уплотнительная лента или наносится специальная паста

Это необходимо сделать для защиты резьбового соединения и обеспечения максимально плотного прилегания отводов;
Фум-лента (уплотнитель) наматывается не менее, чем в 5 оборотов;
Накручивание изделия на стояк, отвод отопления или любую другую коммуникацию производится только на 5 полных оборотов резьбы. При меньшем количестве не будет нужного соединения, а при большем может образоваться стык, на котором будет собираться различный сор из водопроводной системы.

Когда накручивание окончено, нужно дополнительно проверить место соединения и включить водоснабжение. Если из нижнего отдела крана потекла вода, то его нужно снять и проверить сальник (некоторые недобросовестные производители продают устройства вообще без них). В отдельных случаях его приходится устанавливать самому или дополнительно уплотнять веревкой из льна или специальными наполнителями.

Фото — вкручивание

Советы по установке штуцерного шарового крана:

  1. Если резьба входит очень легко, то намотайте еще уплотнительной ленты. При достаточном количестве «фум» арматура должна ввинчиваться с небольшим усилием;
  2. Жидкий уплотнитель используется только для устройств с диаметром менее 5 сантиметров, к примеру, отводов раковины или мойки;
  3. Схема намотки ленты очень проста – нужно её накручивать в том же направлении, что и ввинчивается резьба;
  4. Нельзя сильно давить при накручивании крана – отвод может лопнуть.

Установка фланцевой модели осуществляется аналогично, разница заключается лишь в большем диаметре отвода и размере арматуры. Стоит помнить, во фланцевых моделях рекомендуется обязательно использовать дополнительные резиновые уплотнители на месте стыка запора и трубы.

Видео по теме:

Поделитесь в социальных сетях:vKontakteFacebookTwitter
Напишите комментарий
