Вопрос по эксплуатации насоса

Что такое дренажный насос

Для начала нужно понять, что же такое этот погружной дренажный насос и как он работает.

Это устройство, предназначенное для откачки большого количества воды. Прибор может применяться для разных целей и задач. Но есть нюанс, который ограничивает сферу применения. Это количество примесей воды. Рекомендуемым значением является не более 10% примесей от общего объёма воды. Если не выполнить это требование, тогда агрегат быстро выйдет из строя.

При этом существует и специальный насос дренажной системы, предназначенный для работы именно с грязной водой. Она прибора работают по одинаковому принципу. Но между ними есть разница.

Обычный дренажный насос работает с частицами не крупнее 12 мм в диаметре. А устройства, ориентированные на перекачивание и откачку грязной воды, могут работать и с примесями до 120 мм в диаметре. Внутри установлены специальные ножи, которые разрезают мусор и фекалии на мелкие частицы, что позволяет не забивать шланги.

Параллельно с этим так называемые фекальные насосы, оснащённые ножами, могут эффективно перекачивать и абсолютно чистую воду без примесей и мусора.

Девайс способен поднимать воду на определённую высоту. Это значение небольшое, поскольку создавать высокое давление устройство не может.

Как работает центробежный насос с электродвигателем

На схеме, представленной ниже, показано устройство внутренней части центробежного насоса и соединение его с электродвигателем. В корпусе, поз. 1, который имеет вид улитки, заключено рабочее колесо, на нем расположены лопасти. Эти элементы находятся на валу электродвигателя. Всасывающий и напорный трубопроводы присоединяются к нагнетательному и приемному отверстиям. Вода, которая заполняет насос, под действием центробежной силы, возникающей от вращения рабочего колеса его лопастями, выбрасывается в напорный трубопровод из корпуса. При оборотах рабочего колеса создается разрежение во всасывающем патрубке устройства, за счет этого во всасывающий трубопровод непрерывно поступает вода.

Если насос электроцентробежный в работу запускается впервые после завершения монтажных работ или ремонта, необходимо в его корпус предварительно залить воду. При этом нужно следить, чтобы не было образования воздушных пробок.Основные показатели работы насосов являются:

• Производительность.
• Напор.

Выбирая насосы центробежные с электродвигателем нужно обращать внимание, что его производительность должна соответствовать часовому расходу жидкости в системе, а напор должен быть достаточным для подъема воды на нужную высоту, и смог преодолеть сопротивление трубопроводов и арматуры

Почему возникают вибрации центробежного насоса

Часто при эксплуатации центробежных насосных агрегатов возникает проблема вибрации, когда в качестве привода берутся электродвигатели. Существует несколько способов, как правильно и достаточно быстро установить эту причину.

Вибрации возможны, если:

• Была нарушена инструкция по эксплуатации насоса.
• Произведена неправильно центровка насоса и электродвигателя.
• Плохое качество изготовления соединительной муфты, износе ее элементов:

1. пальцев;
2. отсутствие соосности отверстий под пальцы;
3. отсутствие соосности полумуфт.

• Дисбаланс колеса или ротора, приводного насоса. Такой дефект особенно часто встречается у насосов, имеющих высокую частоту вращения или у насосов, где плохо отбалансировано рабочее колесо.
• Дисбаланс ротора электродвигателя.
• Установлены дефектные подшипники в насосе или электродвигателе.
• Несоблюдение технологии изготовления фундамента и основания для агрегата.
• Получил изгиб вал.
• Ослабилась фиксация отдельных элементов насоса и электродвигателя: торцовых крышек, подшипников.

В каждой инструкции по эксплуатации центробежного насоса указывается о проведении пробного пуска электромотора, который должен быть отсоединен от насоса, чтобы определить направление вращения

Здесь необходимо обратить внимание: нет ли вибрации электродвигателя при холостом ходе

Итак:

• Если вибрация существует на холостом ходу, причиной ее является неисправность самого двигателя. В этом случае следует проверить, останется ли вибрация непосредственно после отключения агрегата от сети.
• Если после отключения напряжения вибрация сразу же исчезла, это указывает, что имеется неравномерный зазор между ротором и статором.
• При пуске сильная вибрация на холостом ходу может указывать на неравномерный зазор, обрыв в обмотке ротора стержня.
• Если при отсоединении двигателя от насоса, после отключения от сети вибрация пропадает не сразу, а постепенно снижается по мере уменьшения числа оборотов, то причина кроется в дисбалансе ротора.
• Легко обнаруживается вибрация, возникающая от износа или дефектов подшипников электродвигателя. Неисправный подшипник начинает сильно шуметь и греться.

В случае отсутствия вибрации электродвигателя на холостом ходу необходимо:

• Проверить есть ли центровка насоса с электродвигателем и состояние соединительной муфты.
• Проверяется соответствие режима эксплуатации насоса паспортным характеристикам.

Чаще всего в этом случае имеются две причины вибрации:

• Насос эксплуатируется вне рабочей зоны, указанной в паспорте. Для проверки характеристик используется манометр, и замеряются им показания на выходе напора из насоса, и, при необходимости, производится регулировка задвижкой на напорном трубопроводе.
• Насос эксплуатируется в режиме кавитации: причинами в этом случае могут быть: не полностью открыта задвижка; засорение всасывающего трубопровода. Проверка производится замером показаний вакуумметра на всасывающем трубопроводе, а затем полученные величины сравниваются с паспортными данными.

Ввод в эксплуатацию

Перед вводом в эксплуатацию насос обязательно должен быть заполнен водой:

1. Выкрутить пробку заливного отверстия или открыть заливной вентиль;
2. Заполнить насос и всасывающую магистраль водой до тех пор, пока она не польется через край;
3. Закрутить пробку (закрыть заливной вентиль).

Для станции автоматического водоснабжения перед включением необходимо проверить давление сжатого воздуха в гидроаккумуляторе, которое должно равняться приблизительно 1,4-1,5 атмосфер. Контролировать уровень давления в гидроаккумуляторе можно с помощью обычного шинного насоса. Если давление недостаточно, его необходимо поднять до требуемого уровня при помощи воздушного насоса.

Рекомендуется следующая процедура запуска насоса:

1. Заполнить насос и всасывающую магистраль водой;
2. Закрыть вентиль;
3. Включить насос в розетку;
4. Чуть-чуть приоткрыть вентиль для обеспечения выхода остатков воздуха из насоса.

— Дать насосу поработать 1-3 минуты — за это время из трубы на выходе должна пойти вода. Если вода не пошла, необходимо отключить насос, долить в насос воды и еще раз повторить процедуру запуска насоса.

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

• конденсатор на 1-5 микрофарад;
• блок клемм для подключения;
• регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ

При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

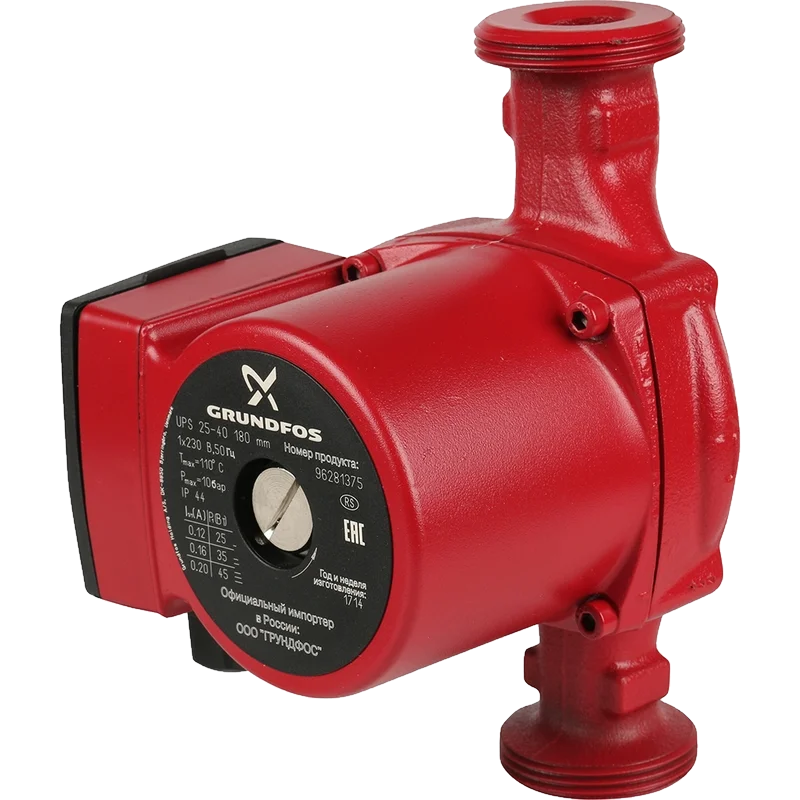

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

https://youtube.com/watch?v=3BWzX-0k1b8%3F

Основные причины неисправностей глубинных насосов

С целью увеличения срока службы и во избежание частых поломок, приводим в таблице основные причины неисправностей глубинного насоса ЭЦВ.

Причина неисправности	Поломка
Эксплуатация без кожуха в скважине большего размера, и работа на подачах приближенных к нулю	Пробой изоляции обмотки двигателя, оплавление обмотки статора и рабочих органов насоса.
Эксплуатация нескольких насосов в одном трубопроводе без регулировочных задвижек и приборов контроля	Пробой изоляции и оплавление обмотки статора
Работа насоса в режиме сухого хода	Ускоренная коррозия насоса
Уровень рН не соответствует нормам эксплуатации
Содержание повышенного уровня хлоридов, сероводорода, сульфидов в воде
Не верно подобрана станция управления либо не настроена под рабочий ток	Оплавление обмотки статора
Не верный подбор сечения токопроводящих жил глубинного кабеля
Содержание песка либо твердых механических частей в воде выше допустимого	Повышенный износ подшипников
Эксплуатация без обратного клапана	Излом лопастей колес
Подача воды с высоким содержанием глины	Засор проточных каналов
Не стабильная работа питающей сети (скачки напряжения)	Пробой изоляции, оплавление обмоток

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправности	Вероятная причина	Ремонт
Насос после включения издает звуки, но вал не вращается	Окисление вала, вследствие длительного простоя	С торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
	Блокирование посторонним предметом	Разобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
	Проблемы электропитания	Проверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуков	Нет фактического напряжения в линии питания	Проверить линию питания и состояние защитных автоматов
	Сработал плавкий предохранитель в блоке управления	Заменить предохранитель
Насос отключается после непродолжительной работы	Известковый налет в стакане статора	Выполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насоса	Сухой ход, наличие воздуха в трубах	Воздух выпустить. Дренировать ракушку насоса и заполнить водой.
	Кавитация	Увеличить давление в подающем трубопроводе.
Вибрация насоса	Износ опорных подшипников	Замена подшипников
Снижение напора и подачи в сравнении с паспортными данными	Нарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчатки	Для трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
	Большое гидросопротивление циркуляционного контура	Проверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насоса	Проблемы с электрической частью насоса	Проверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Что такое явление кавитации

Кавитация – это процесс, при котором в масляной жидкости появляются и в дальнейшем схлопываются пузырьки. Сопровождается посторонним шумом, вибрацией или гидравлическими ударами. Возникает из-за понижения жидкостного давления, что может быть связано с увеличением скорости или прохождением акустической волны большой интенсивности во время полупериода разрежения.

Кавитационные процессы в насосах появляются постепенно:

1. Между рабочим колесом и корпусом образуется щель, через которую попадает жидкость.
2. Когда во время работы насоса происходит повышение давления, из-за этой щели утечка увеличивается. Это связано с перепадом давления между полостями всасывания и нагнетания.
3. Высокая скорость жидкости способствует появлению кавитации. Постепенно происходит разрушение рабочего колеса, корпуса насоса.

Существует несколько советов, следуя которым можно избежать появления кавитации:

• перемещение аппарата ближе к источнику;
• увеличение диаметра всасывающего шланга;
• замена всасывающей трубы на изделие из более гладкого материала, это позволит снизить сопротивление на участке всасывания;
• уменьшение количества поворотов на всасывающей трубе;
• увеличение радиуса всех отводов.

Все перечисленные меры направлены на создание таких условий, при которых на выходе образуется меньше воды, чем на входе. Если обеспечить указанные условия, можно надолго продлить срок службы насосного оборудования и обеспечить стабильный напор перекачиваемой жидкости.

Эксплуатация насосных станций: требования к персоналу

Требования к численному составу и квалификации персонала, занятого на работах по обслуживанию, ремонту и испытаниям оборудования насосных станций зависят от назначения станции и ее сложности. Они установлены в штатном расписании.

Принимаемый на работу персонал должен пройти:

1. медкомиссию и получить заключение об отсутствии противопоказаний к работам по обслуживанию оборудования насосной;
2. обучение по специальности;
3. первичный и вводной инструктажи;
4. обучение непосредственно на рабочем месте;
5. проверку знаний ПТЭ и ПТБ;
6. стажировку и дублирование (при необходимости).

Персонал обязан знать:

1. порядок эксплуатации оборудования в границах обслуживания;
2. приемы оказания первой помощи при поражении электротоком, других несчастных случаях на производстве;
3. приемы безопасного обслуживания;
4. ПТЭ и ПТБ в пределах должностной инструкции;
5. оперативные и однолинейные схемы в границах обслуживания;
6. техническую документацию в объемах должностной инструкции.

В помещении дежурного персонала должны находиться правила технической эксплуатации оборудования насосной станции, оперативные схемы, плакаты по правилам безопасного обслуживания, номера телефонов вышестоящего начальства, диспетчерской службы, службы ремонта оборудования, аварийных и служб оказания экстренной помощи.

Что делать, если насосная станция замерзла

В качестве заключения стоит коснуться вопроса реанимации насосной станции. Несмотря на четкие инструкции по эксплуатации оборудования только в теплом помещении, ситуации, когда замерзла насосная станция, случаются. Вода может превратиться в лед:

• внутри подводной трубы в дом, на границе промерзания почвы;
• в подводящих патрубках, идущих от скважины или колодца;
• в части трубопровода, непосредственно примыкающего к насосу:
• в самых сложных случаях – внутри механики насоса.

Если при инспекции состояния труб и насосной станции обнаружены трещины металла, пластика, элементов конструкции, ремонт сводится к разборке оборудования, части сети водопровода и замене поврежденных деталей, труб. Однако жидкость при замерзании не сразу разрывает металл, и есть ненулевые шансы спасти оборудование.

Порядок действия с трубами зависит от их типа, а также имеющихся в наличии средств и инструментов. Подводы можно разморозить кипятком, стальные трубы прогреть паяльной лампой. Процесс роста температуры должен быть постепенным, чтобы не вызвать повреждений резким изменением.

Совет! Перед тем, как поливать трубы кипятком, их следует обмотать тканью и пролить прохладной водой

Паяльной лампой нужно начинать действовать осторожно, медленно повышая интенсивность воздействия.

https://www.youtube.com/embed/PFPivZkKfPQ. Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания

Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт

Самый действенный, но долгий способ разморозки механики насоса – установка ламп накаливания. Предмет нагрева нужно поместить в какое-либо ограниченное пространство, например, окружить перевернутой вверх дном коробкой, стенки которой отстоят от источника тепла на 200 и более миллиметров. После этого лампа включается, ее мощность должна составлять не менее 100 Ватт.

Трубы можно отогреть нагревательным кабелем, который нетрудно приобрести в любом магазине, торгующим электрическими системами отопления. Обмотав замерзший участок и подав на кабель напряжение в 220В, можно быстро и пожаробезопасно разморозить систему. Хорошие результаты применения такого способа наблюдаются и при работе с механикой насоса.

2 Какие типичные неисправности у циркуляционных насосов?

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

1. Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
2. Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

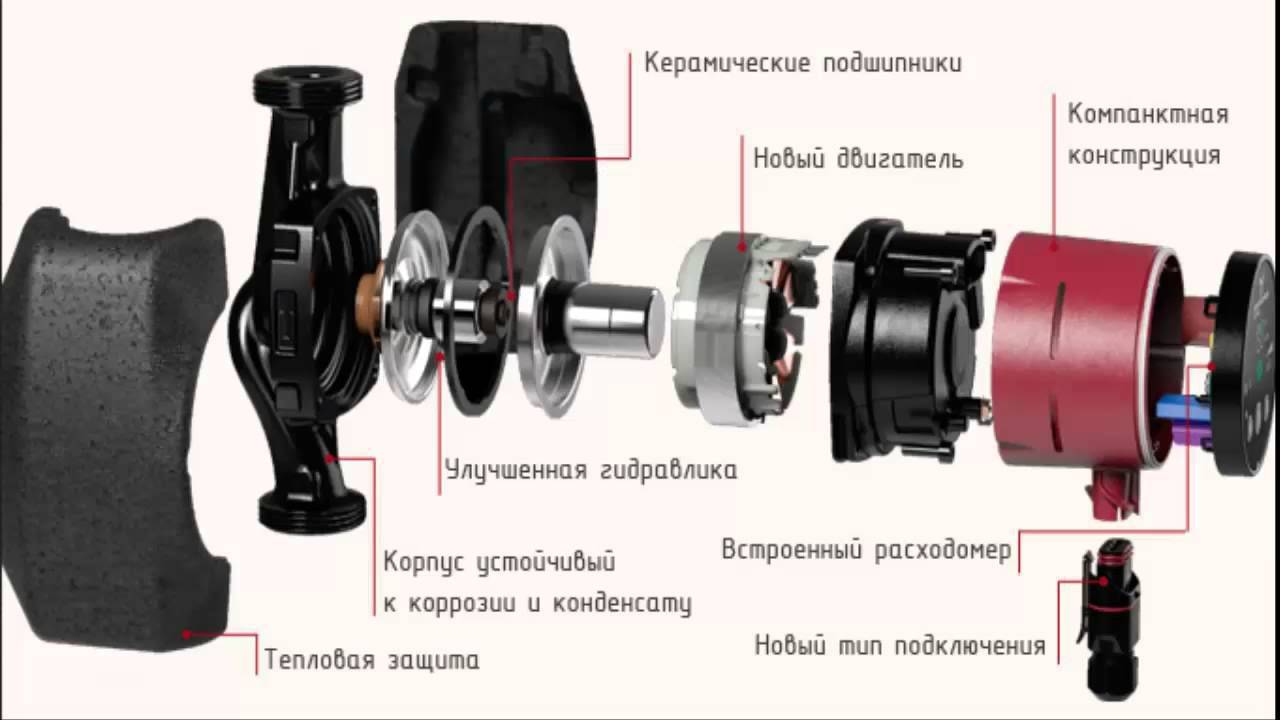

Устройство циркуляционного насоса нового поколения

• изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
• засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
• постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
• нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
• маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

• попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
• неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
• нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
• Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Ключевые эксплуатационные правила

Погружной насос будет хорошо выполнять свою работу, если вы не будете игнорировать правила эксплуатации. Нельзя забывать и об источнике питания. Любые перепады электроэнергии могут отразиться на работе насоса.

Лучше не браться за установку, обслуживание погружного насоса, если вы не можете гарантировать высокое качество выполненной работы. При покупке качественного насоса требуйте у продавца гарантию и сертификаты, поскольку продажа подделок под именами известных брендов – частое явление.

 Самыми популярными моделями считаются погружные насосы со встроенной автоматикой. Она предупреждает поломки и увеличивает срок эксплуатации насосного оборудования.

Нюансы монтажа погружного скважинного насоса

Правильная эксплуатация скважин центробежными погружными насосами подразумевает осуществление качественного монтажа оборудования. Место установки оборудования должно подбираться таким образом, чтобы:

• был нормальный доступ к насосу;
• существовала возможность без проблем его разбирать и собирать.

Установка центробежного насоса осуществляется ниже динамического уровня воды в скважине на 8-10 м. Если оборудование опускается на глубину более 80 м, то необходимо приобрести трубу с давлением в 16 атм. Если глубина монтажа насоса не превышает 80 м, достаточно трубы, выдерживающей давление в 12,5 атм.

Соединение насоса с трубой осуществляется при помощи фитинга, сделанного из латуни. Переходник должен быть оснащен втулкой, благодаря которой не будет меняться диаметр трубы в результате нагрузки на фитинг.

Латунный фитинг используется и при фиксации второго конца трубы к оголовку. Для соединения электрических проводов насоса и цепи питания используется кабельная муфта. Крепление кабеля к трубе производится через каждые 2-2,5 м с помощью пластиковых хомутов.

Насос и оголовок соединяются страховочным тросом, сделанным из нержавеющей стали. Его толщина должна превышать 5 мм. Трос с насосом опускается в скважину и подключается к источнику электроэнергии.

Как разобрать агрегат для диагностики поломки

При поломках насоса, требующих замены деталей, расположенных внутри его корпуса, потребуется разборка агрегата. Погружной насос состоит из отсека для двигателя и отсека с одной или несколькими крыльчатками, предназначение которых — захват воды. Ниже приведена схема устройства той части центробежного насоса, где установлены крыльчатки.

Как видно из рисунка, крыльчатки установлены на валу агрегата. Чем их больше, тем выше давление, создаваемое насосом. Во втором отсеке гидромашины расположен роторный двигатель. Он находится в герметичном корпусе, и чтобы открыть его, нужно знать некоторые нюансы.

Итак, чтобы перейти от теории к практике и разобрать насос, выполните следующие действия (в зависимости от производителя конструкция агрегата может отличаться).

1. Открутите 2 винта, удерживающих сетку аппарата.
2. Снимите сетку и проверните вал двигателя вручную. Если он не крутится, то проблема может находиться либо в отсеке двигателя, либо в насосной части аппарата.
3. Сначала потребуется разобрать насосную часть аппарата. Открутите 4 винта, удерживающих канал силового кабеля, и отсоедините его от корпуса аппарата.
4. Далее, следует открутить 4 гайки, удерживающих фланец насоса.
5. После откручивания крепежа отделите от двигателя насосную часть аппарата. На данном этапе можно определить, в какой секции произошло заклинивание. Если вал насосного отсека не вращается, значит, необходимо разобрать данный узел.
6. Окрутите весь крепеж, удерживающий нижний фланец насосной части агрегата.
7. В штуцер, расположенный в верхней части блока, необходимо вкрутить переходник, который поможет сохранить резьбу от повреждений.
8. Зафиксируйте насос в тисках.
9. Подобрав подходящий инструмент, открутите нижний фланец.
10. Теперь можно вытянуть блок крыльчаток и осмотреть его для выявления неисправностей.
11. Далее, следует проверить опорный вал на предмет износа или люфта.
12. Чтобы заменить (при необходимости) рабочие колеса, необходимо зафиксировать вал в тисках и открутить верхнюю гайку.
13. На следующем этапе снимаются блоки, промываются и при необходимости заменяются на новые.
14. Сборка насосной части аппарата производится в обратном порядке.
15. Для разборки электродвигателя его также нужно зафиксировать в тисках.
16. Далее, следует снять пластиковую защиту фланца, открутив крепеж.
17. Снимите стопорное кольцо, удерживающее крышку, с помощью пассатижей.
18. Извлеките крышку, воспользовавшись отверткой с прямым шлицем.
19. Извлеките из корпуса резиновую мембрану.
20. Извлеките конденсатор.
21. На данном этапе можно проверить уровень масла, его качество, выявить причину заклинивания и т.д. Собирается блок двигателя в обратном порядке.

Это интересно: Бьёт током холодильном, плита и водопроводный кран — в чем причина

В чём дренажные насосы выигрывают у конкурентов

Как это работает

Теперь к вопросу о том, как работают дренажные насосы для грязной воды и обычные агрегаты такого типа.

За счёт работы двигателя, крыльчатки и системы шлангов, воду забирают из одного места и переносят на другое. Это могут быть очистные сооружения, специальные резервуары или просто открытый участок земли.

Зато поплавковый выключатель или просто поплавок заслуживает отдельного внимания. Нужно рассказать о том, как он работает в дренажном насосе.

Конструктивно поплавок состоит из:

• пластикового корпуса с воздухом внутри;
• переключателя с рычагом (он же размыкатель);
• стального шарика;
• провода для соединения с электросистемой.

Погружая насос в воду с большим объёмом жидкости, поплавок всплывает, оказывается на поверхности и тем самым включает агрегат. Он считывает, что воды много. По мере снижения уровня воды, которая откачивается, поплавок также снижается. Оказываясь на отметке ниже минимально допустимого уровня, происходит автоматическое отключение.

Поднимаясь или опускаясь, стальной шарик поплавка меняет своё положение, за счёт чего управляет рычагом. Тот воздействует на переключатель и его контакты. Переключатель может разорвать цепь, либо соединить её.

Преимущества перед конкурентами

Если сравнивать с другими насосами, у дренажных устройств есть ряд важных преимуществ. А именно:

• сравнительно небольшая цена;
• большие объёмы перекачиваемой жидкости;
• хороший создаваемый напор;
• простота и удобство при эксплуатации (больше относится к поверхностным насосам);
• солидный срок службы.

В зависимости от того, какое максимальное давление при работе создаёт тот или иной дренажный насос, за 1 час работы некоторые модели способны перекачать до 8 кубометров воды. Напор достигает 7 метров. В итоге за небольшой временной промежуток можно заменить воду в целом домашнем бассейне.

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения, а также сроки безаварийной службы всех составляющих устройства

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками – прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.
