Технология проведения врезки в существующий водопровод под давлением

Врезка в трубопровод под давлением через запорную арматуру

К действующему трубопроводу приваривается патрубок, на который устанавливается запорная арматура. На запорную арматуру устанавливается буровая машина и производится врезка под давлением.

Все работы производятся квалифицированными специалистами, которые имеют многолетний опыт в производстве ремонтных и монтажных работ на функционирующих магистралях, а также все необходимые допуски и сертификаты.

Опросный лист (Врезка через ЗПА) Опросный лист (Врезка через фитинг тройник) Опросный лист (Перекрытие трубопровода)

В декабре 2021 г. организацией ООО «Промтехнологии» была выполнена врезка через фи-тинг прямой и одностороннее перекрытие действующего газопровода диаметром 57 мм, под давлением до 0,6 Мпа, по технологии «СтопТрон», без остановки перекачки транспортируемой среды, на объекте АО «Уралэлектромедь» по адресу: Свердловская область, г. Верхняя Пышма, пр. Успенский, 129.

В процессе производства работ специалисты компании подтвердили свой высокий про-фессиональный статус и оперативность в решении поставленных задач.

Выражаю благодарность ООО «Промтехнологии» за индивидуальный подход к клиенту.

Уверен, что АО «Уралэлектромедь» воспользуется в дальнейшем!

В период с 21 по 27 марта 2021 г. в насосной конденсации первогго блока улавливания организацией ООО «Промтехнологии» были выполнены две врезки на трубопроводе барильетной воды диаметром 600 мм, под давлением 0.6 МПа, рабочей температурой продукта 90°С и содержанием аммиака 0.35мгрм/дм 3 через запорную арматуру диаметром 400 мм. Работы были выполнены без остановки перекачиваемой среды и без разливов, в сроки установленные договором. Замечаний и претензий по производству работ нет.

Как провести отвод от магистрали

Осуществив врезку трубы одним из способов, внешнюю трубу от магистрали кладут в готовую траншею, соединяют ветвь с вентилем, применяя обжимную муфту. Врезанный водопровод имеет начало на вентиле, расположенного на хомуте, заканчиваться будет на учетном приборе по расходу воды. Счетчик для воды должен находиться между двумя вентилями.

Внимание! Четный счетчик можно установить внутри колодца или внутри дома. Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении

Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента

Учетное устройство снабжают обратным клапаном, чтобы не допустить оттока жидкости в обратном направлении. Если отводная труба проходит через стену здания, то между стеной и конструкцией должно быть расстояние, равное 20 сантиметрам. После окончания монтажа этот зазор удаляют с помощью смоляной пряди, либо заделывают посредством водостойких сальников. Далее работы маскируют с помощью цемента.

Врезка в трубу под давлением воды

Чтобы врезаться в трубу под давлением, понадобится одно компрессионное соединение – седелка. Это соединение можно купить в сантехнических магазинах, но перед покупкой уточните какого диаметра у вас труба, в которую нужно врезаться.

Устанавливаем хомут на трубу и закручиваем болты соединяющие его половинки. При закручивании болтов нужно избегать перекосов между половинками седелки. Болты желательно закручивать крест-накрест.

Установка компрессионного соединения на трубу под давлением воды.

После в резьбу седелки нужно вкрутить обычный шаровый кран подходящий по диаметру. Как выбрать качественный шаровый кран и открыть его если он заклинил, можно посмотреть в этой статье.

Осталось только просверлить отверстие в трубе через открытый шаровой кран.

Сначала определяемся с диаметром сверла. Для получения хорошего потока воды желательно отверстие сверлить максимально большим диаметром. Но в данном случае в шаровом кране есть свое отверстие. Это отверстие меньше чем внутренний диаметр резьбы крана. Поэтому сверло придется подобрать по данному отверстию.

Во время сверловки важно не зацепить сверлом фторопластовые уплотнения внутри шарового крана. Если их повредить кран перестанет держать давление воды. Для сверловки пластиковых труб лучше всего использовать перьевые сверла по дереву или коронки

С такими сверлами фторопластовые уплотнения крана останутся целыми и такие сверла не будут соскальзывать с трубы в самом начале сверления

Для сверловки пластиковых труб лучше всего использовать перьевые сверла по дереву или коронки. С такими сверлами фторопластовые уплотнения крана останутся целыми и такие сверла не будут соскальзывать с трубы в самом начале сверления.

Во время сверления не нужно переживать за стружку, ее вымоет потоком воды, когда отверстие будет просверлено.

Чтобы безопасно и легко просверлить отверстия есть несколько хитростей.

Так как в процессе выполнения отверстия высока вероятность облиться водой, то не желательно использовать электроинструмент. Можно конечно использовать механическую дрель или коловорот. Но ими тяжело будет сверлить металлические трубы. Можно использовать аккумуляторный шуруповерт, даже если его зальет водой, то удар током будет незначительный. Но у шуруповерта в один важный момент может не хватить мощности. Когда отверстие практически просверлено и сверло почти прошло стенку трубы, его может заклинить в металлической стенке трубы. И тогда получиться ситуация, что вода уже течет под давлением на инструмент, а отверстие еще не просверлено до конца. Это не обязательно может случиться, но об этом стоить помнить.

Особо отчаянные люди использует электрическую дрель, но работы выполняют с напарником, который отключает дрель из розетки при появлении воды.

Чтобы защитить инструмент от потока воды можно его одеть в полиэтиленовый пакет.

Полиэтиленовый пакет одетый на шуруповерт.

Сверловка отверстия в трубе через шаровый кран.

Или одеть непосредственно на сверло круг диаметром 200-300 мм из толстой резины, которая будет выполнять роль отражателя. Можно даже вместо резины использовать плотный картон.

Картонка -отражатель, одетая на сверло электродрели.

Есть еще простой и доступный способ. Берется пластиковая бутылка на 1.5 литра. От нее отрезается часть с донышком примерно 10-15 см, и в донышке сверлится отверстие. Одеваем данное донышко на сверло обрезанной частью от дрели и с таким приспособлением сверлим трубу. Бутылка должна накрывать собой кран. Поток воды будет отражаться полукруглым донышком.

Процесс врезки в трубопровод

Наилучшей иллюстрацией процесса врезки в трубопровод будет видео от компании ArmProf, которая занимается поставкой комплектующих для выполнения врезки в трубу под давлением. Оборудование для врезки в трубопровод представлено на официальном сайте компании https://www.armprof.ru/catalog/instrument/ .

Представленный ролик демонстрирует насколько врезка в трубу может быть скоротечной и технологичной. Для выполнения операции не потребовалось рыть огромный котлован о отключать потребителей.

Выделим основные этапы технологического процесса:

Установка хомута

Перед установкой следует убедиться, что хомут полностью соответствует диаметру трубы, в которой будет выполняться врезка. Поверхность трубы следует очистить, затем установить хомут и плотно затянут крепежные болты.

Установка задвижки

Задвижка крепится к фланцу хомута. Задвижка должна плотно зарываться, это следует проверить до выполнения сверления.

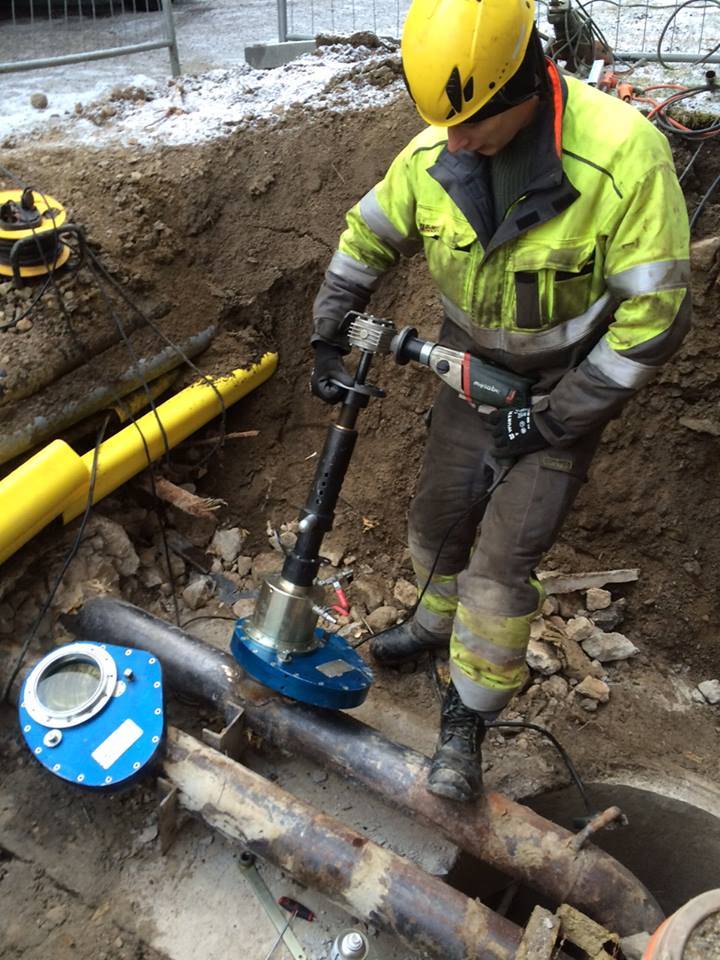

Установка сверлильного оборудования

Устройство для врезки представляет собой бур с крышкой, которая крепится к задвижке. Герметичность соединения обеспечивают уплотнения. Перед началом монтажа необходимо проверить, что сверло свободно проходит через задвижку, а его длины достаточно для выполнения отверстия.

Выполнение процесса сверления

После установки оборудования для врезки выполняется сверление трубы. При правильно выбранном и установленном оборудовании процесс сверления происходит без значительных утечек жидкости из трубопровода. Появление незначительного количества жидкости возможно лишь при извлечении бура из задвижки.

Природный газ обеспечивает человека теплом и горячей пищей. Однако для реализации этих функций его необходимо подвести к жилищу – обустроить трубопровод, соединенный с центральной сетью, отопительным оборудованием и бытовыми приборами.

На этапе проектирования магистрали, необходимо разобраться, какие разрешительные документы предстоит оформить, как правильно врезаться в газопровод и кому доверить такую ответственную работу. Ответы на эти вопросы подробно изложены в статье.

Кроме того, мы описали разные способы подключения к центральной магистрали, а также обозначили особенности подсоединения к пластиковому и металлическому трубопроводу.

Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.

Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.

А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.

Врезку в газопровод должен осуществлять специалист газовой службы, имеющий необходимый уровень допуска и соблюдающий все меры безопасности

Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.

Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.

Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Устранение свища

Как заварить трубу с водой электросваркой с максимальной степенью надежности? Точная инструкция зависит от характера повреждения. Начнем с того, как устранить свищ в водопроводной трубе, то есть круглое отверстие, из которого сочится жидкость.

В таком случае нужно занять позицию, позволяющую четко наблюдать границы повреждения, а электроды держат перпендикулярно основанию, чтобы минимизировать объемы воды, попадающей на них. Работа ведется сверху вниз, пока отверстие полностью не будет скрыто наплавленным металлом.

Порядок действий выглядит следующим образом:

• металл наплавляется на верхнюю часть свища;
• молотком делается 2 удара сразу после того, как дуга погасла. Это способствует уплотнению материала, исключает порообразование;
• цикл повторяется сверху вниз;
• если имеет место истончение стенок по краям отверстия, они усиливаются по методу, описанному выше;
• когда пар перестает сочиться наружу, стенка трубы усиливается. Ток выставляется минимальный, чтобы исключить сквозное прожигание. Постепенно наплавляется нужный объем материала;
• для повышения прочности сформированный шов простукивается.

На этом видео подробно показано, как заварить свищ в трубе (нижнее положение):

Формирование врезки

Сварка под давлением пара может выполняться и в том случае, если нужна установка вспомогательного канала для его отвода.

Установке врезки должен предшествовать монтаж шарового крана. Это поможет не перекрывать систему полностью, но остановить поступление пара или воды на отдельный ее участок, что упростит дальнейшую работу.

Процесс выглядит следующим образом:

• на определенный участок трубопровода подгоняется патрубок, оснащенный шаровым краном и резьбой соответствующего типа;
• наложенная деталь обваривается, при этом сохраняется изначальная целостность трубопровода;
• кран открывается, сквозь него происходит сверление отверстия в основной трубе;
• сверло вытаскивается, подача воды останавливается перекрытием крана;
• монтируется сгон, оснащенный обмоткой, новая ветка трубопровода замыкается;
• кран открывается.

Уровень давления в системе в данном случае может быть любым. При работе следует придерживаться минимального тока, чтобы исключить повреждение главной магистрали.

При подборе диаметра сверла нужно иметь в виду, что сформированное отверстие должно быть достаточно широким для обеспечения эффективной работы новой ветки трубопровода.

Смотрите видео про врезку в стальную водопроводную трубу под давлением:

Заключение

Итак, ответ на вопрос, как заварить трубу отопления или водоснабжения довольно прост. Справиться с задачей может и новичок.

Главное – придерживаться указанных рекомендаций, а также соблюдать технику безопасности, учитывать, что температура транспортируемой среды может быть достаточно высокой. А также использовать средства защиты во избежание ожогов.

Нормальная эксплуатация и долговечность стального водопровода напрямую зависит от того, насколько прочно и герметично сделаны его соединения. Они обязаны выдерживать высокое давление, быть устойчивыми к содержащимся в воде агрессивным веществам и несложными в монтаже. Обеспечить это может сварка водопроводных труб электросваркой. Что собой представляет эта работа, и как ее сделать своими руками, расскажет данная статья.

Врезка водопроводной трубы в полимерный трубопровод

Врезку проводят поэтапно:

1. Сначала определяют зону врезки, и начинают готовить под нее участок. Для этого подойдет зона трубопровода без поворотов, с которого счищают ржавчину, грязь посредством наждачной бумаги. В это место крепят хомут при помощи болтов. Хомут для врезки имеет клеммы, чтобы подключить сварочный агрегат.
2. Подключив аппарат с клеммами, пускают ток.
3. Чтобы трубу из полимерных материалов оборудовать электросварным хомутом с разборным устройством, детали надо рассоединить на два элемента в виде вертикального патрубка и вентиля. Сквозь вентильное отверстие вводятся прямоточные трубки с насадкой, чтобы рассверливать.
4. В месте, где планируют заглублять сверло, занимаются установкой вентиля, оснащенного втулкой. Зона для заглубления располагается на участке с другого конца накладки.
5. К вентилю подводят сверлочный аппарат и при помощи стандартного сверла делают дырку в трубопроводе. Сверло вводят сквозь вентиль, потому что, закончив проделывать отверстие, надо успеть закрыть воду и вытащить оборудование. Чтобы не нарушить герметичное соединение во время просверливания, применяют уплотняющую насадку.
6. Новую трубу для ввода соединяют с фланцем, который находится на задвижном устройстве.
7. Хомут надевают на участок врезки, далее с помощью сварки соединяют с трубой. В итоге получается прочная конструкция с герметичным соединением.

Возведение колодца для обустройства узла

Для упрощения врезки в существующий водопровод удобно использовать смотровой колодец. Диаметр конструкции должен составлять порядка 70 см. Этого пространства достаточно, чтобы разместить отсекающую арматуру (в виде вентиля или задвижки), а также выполнить все необходимые манипуляции для врезки.

В дальнейшем в период эксплуатации наличие такого сооружения облегчит работы по ремонту домашнего водопровода.

Узел врезки водопровода, используемый для отключения ввода на период проведения ремонтных работ, будет размещен тут же внутри шахты в районе точки соединения с наружным водоводом

Для возведения колодца выкапывают новый котлован соответствующего размера. Дно ямы засыпают гравийной «подушкой», формируя слой высотой в 10 см.

Чтобы сделать надежное основание, по выровненной гравийной отсыпке расстилают отрезы рубероида и заливают бетонную стяжку толщиной в 10 см. При создании заливки используют бетон марки М150 и М200.

Через три-четыре недели, когда бетон приобретет необходимую прочность, над плитой возводят шахту. Для этого стенки ямы обкладывают кирпичом, цементными блоками или железобетонными кольцами. Горловина сооружения должна достигать нулевого уровня.

Если колодец предполагается установить на участке, где уровень грунтовых вод поднимается до одного метра в паводковый период, необходимо сооружать водонепроницаемую конструкцию.

Удобнее всего для этой цели приобрести готовую емкость из пластика. Снизу ее якорят к бетонной плите, сверху такую конструкцию прикрывают литой плитой, оснащенной отверстием под установку люка.

Устройство для врезки

Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.

Что такое седелка

Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.

Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.

Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками ). Используемый материал – этилен-пропиленовый каучук.

Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.

Стоимость седельных хомутов от 70 рублей.

Схема седельного хомута для врезки водопровода.

Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:

• со встроенной фрезой и боковым отводом на перекрывной кран;
• с герметичным торцом патрубка.

Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.

Крепление седелки

Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.

Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире ). Затем крепится седелка для врезки в водопровод.

Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.

Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.

Схема крепления седельного хомута к водопроводу .

Врезка в чугунную трубу

Здесь подход должен быть несколько иным. Металл во много раз тверже полимера, но при этом малопластичен, в связи с чем, чугунный трубопровод при сильном физическом воздействии может лопнуть. Поэтому этапы работ соблюдаются следующие.

• После откапывания трубы в точке врезки ее отчищают от ржавчины. Там, где намечен пробой, с помощью болгарки снимается внешний слой каленого металла.
• На магистраль монтируется разборная седелка, причем между хомутом и основой следует поместить уплотнитель из резины – он герметизирует стык.
• На отвод седелки фиксируется запорный вентиль. Коронка для пробоя отверстия вводится через него.
• При сверлении требуется регулярно менять коронки (тупиться они будут довольно быстро) и постоянно охлаждать место пробоя.

После проделывания отверстия в теле трубы коронка извлекается, вода перекрывается. Монтаж отвода, ведущий к счетчику от седелки, производится стандартным образом.

Когда возникает необходимость врезки?

Сначала надо дать понятие магистральному водопроводу. Итак, магистральный водопровод — это система снабжения, по которой ресурс от водозабора доходит до потребителей. Иногда возникает острая необходимость подключения отвода внутри дома либо на участке. Например, нужно подсоединить кран к магистральному водопроводу или бытовой технике дополнительным сантехническим приспособлением. Для подключения летней кухни либо бани к новому строению может понадобиться врезка водопровода.

Если речь идет о соединении водопровода с центральной магистралью, то нужно помнить, что сначала следует получить разрешение на подключение к водопроводу и уже после приступать к выполнению работ. Иначе не избежать штрафов. Ничего сложного в получении разрешения нет. Просто нужно обратиться в организацию водоснабжения.

Процесс врезки можно поделить на два вида:

1. Без давления. При этом варианте, поток в центральной магистрали на время проведения монтажа следует перекрыть.
2. Под давлением. Выполняется врезка под давлением в водопровод тогда, когда возможности перекрыть воду нет. Например, к водопроводной сети нужно присоединить посудомоечную машину. Либо возведен новый коттедж, и к нему надо провести водопровод. Или же старый подвод воды засорился, его нужно заменить. Во всех этих случая часто перекрыть воду не представляется возможным. И выход единственный – провести врезку в магистральную линию под давлением.

Разрешающие документы

Врезка в водопровод на собственном участке не предполагает получение каких-либо разрешительных документов. В данном случае вполне достаточно внести соответствующие изменения в план системы водоснабжения. Совсем иначе обстоят дела при желании произвести врезку в централизованную трубу водоснабжения. Если вы по собственной инициативе сделаете это без получения на то разрешения со стороны компетентных органов, то это может привести к штрафным санкциям в отношении вас. Такие действия должны проводиться лишь на законных основаниях.

Также подобные работы требуют определенной аккуратности, так как повреждение системы водоснабжения может стать причиной серьезной аварии, что приведет к необходимости проведения восстановительных работ, стоимость которых, как равно и штрафы, придется оплачивать виновнику события

Врезка в основную магистраль с целью организации отвода должна соотноситься с мерами предосторожности на каждом этапе проведения работ

Монтаж отводной трубы, не перекрывая магистраль

Технология врезки без изменения давления – это оперативная и производительная методика. Но перед её проведением необходимо учесть:демонтаж изоляции и защита поверхности в области сверления трубы.При этом диаметр материала, с помощью которого будет отводиться вода, меньше параметров магистральной трубы;фиксация дополнительных элементов сети. К фланцу фиксируется задвижка с устройством для изготовления отверстий;если используется стальное изделие, тогда хомут заменяется патрубком, который приваривается.

К нему присоединяется задвижка с фрезой.Выполненный шов дополнительно подваривается;на следующем этапе устанавливается фреза нужного размера. Если отверстие готово, фреза снимается;закрытие задвижки. Если врезка завершена, необходимо восстановить антикоррозийное покрытие, заизолировать трубы.

Сварочные работы

Специалисты считают, что самым легким способом врезки в стальную внешнюю сеть является сварка. Обязательным условием для проведения врезки является возможность отключить подачу воды по системе.Автогеном делают отверстие подходящего диаметра.Затем приваривается патрубок, монтируется вентиль.

Последний элемент системы перекрывается в процессе проведения дальнейших работ. Если врезка завершена, потребуется восстановить антикоррозийную защиту.Если трубопровод проложен из полиэтиленовых труб, тогда сварочные работы не проводятся. С учетом диаметра расходного материала фиксируется хомут.

Врезка во внутренний водопровод

Если предстоит врезка в старую стальную водопроводную трубу то традиционным методом является монтаж отвода с помощью приваренного тройника. Объем работ при этом достаточно велик, так же, как и возможные трудности при монтаже. Необходимо произвести сложные манипуляции, чтобы тройник удачно врезался в трубопровод. Но такие трубы становятся редкостью и использование сварки не актуально.

При подсоединении к трубе из пластика или его производных выпиливается участок трубы по размеру вставляемого тройника. Но и в этом случае могут возникнуть неудобства из-за близкого расположения трубопровода к стене.

Схема врезки во внутренний водопровод.

Врезка с помощью криволинейного фланца

Существует более простой способ монтажа отвода, не требующий разрезания водопровода. Для этого требуется отрезок трубы с патрубком того же диаметра, как и трубопровод. Отрезок разрезается вдоль с таким расчетом, чтобы его половина с патрубком плотно ложилась на трубу водопровода в качестве его второй стенки.

Врезка с помощью криволинейного фланца.

После высверливания отверстия по диаметру патрубка на него накладывается полученная заготовка. Место соединения смазывается невысыхающим герметиком, который можно приобрести в автомагазине.

Смонтированный таким образом криволинейный фланец стягивается двумя хомутами по сторонам от патрубка. Необходимо, чтобы герметик стал выступать из-под краев накладки. В дальнейшем к патрубку стыкуется остальная часть трубопровода.

Подсоединение с использованием седелки

На рынке сантехнической арматуры сейчас существуют приспособления, с помощью которых возможно произвести врезку практически при любых условиях монтажа. Это специальные седелки, адаптеры и так далее.

Монтаж седелки для труб.

С помощью седелки можно врезаться в трубопровод, не сбрасывая давление воды. Седелка представляет собой хомут из двух частей. С помощью болтов она плотно обжимает трубу с двух сторон. К ней присоединяется проходной кран с помощью фланцевого или резьбового соединения.

Отверстие диаметром не более 1/3 диаметра трубопровода высверливается с помощью специального сверлильного приспособления. Его временно присоединяют к проходному крану. После высверливание прохода кран перекрывается и сверлильное устройство снимается. К крану монтируют трубу отвода.

Для домовых подключений сегодня используют седелки с встроенной фрезой и клапаном. Такие приспособления монтируются с помощью муфтовой сварки, остаются неразъемными и необслуживаемыми. Они устанавливаются на трубопроводы с давлением воды до 16 бар. Во время установки водопровод не перекрывается, при сверлении отсутствуют утечки и образование стружки. Соединение не подвержено коррозии и может эксплуатироваться не менее 50 лет.

Технологии домовых подключений водопроводов так же, как и разводки внутренних сетей зависят от каждого конкретного случая. Для полиэтиленового трубопровода более подходит испытанный способ электромуфтовой сварки. Для водопроводов из ПВХ, стали или чугуна применяются механические соединения. Они обеспечивают прочное соединение в самых сложных условиях монтажа.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

• необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
• при помощи болгарки срезать верхний слой каленого чугуна;
• установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
• запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
• чугунную трубу просверлить, охлаждая место реза;
• коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

А вот так делать не нужно!

Всякое может случиться. Если нарушить технологию проведения работ, то может выйти нечто такое:

Прежде чем выполнить отвод от внутреннего либо внешнего водопровода, необходимо закупить вспомогательные детали и инструменты. Их выбор производится с учетом типа труб, из которых проложен водопровод. При этом учитывается рабочее давление в системе.

Необходимость во врезке в систему внутри объекта либо на участке возникает при подключении к сети внешнего крана, сантехнического оборудования и бытовой техники. Процедура по врезанию в магистральную сеть проводится с целью подключения к водопроводу нового объекта.
