Газовая горелка для печи: принцип работы печных горелок, виды, как выбрать

Конструкция импульсной горелки

Она имеет более высокий КПД, по сравнению с естественными, более эффективна и сложна по конструкции. Топливная горелка состоит в основном из семи элементов:

• Топливный насос, он подаёт в котёл топливо из бака (жидкое топливо) и оснащён регулятором давления, который возвращает излишек топлива, необходимый для сгорания.
• Вентилятор, он обеспечивает процесс горения воздухом, необходимым для сжигания топлива.
• Соленоидный клапан — это клапан, который работает автоматически. Он используется для подачи струи топлива в достаточном количестве для сжигания.
• Сопла — это центральная часть горелки. Сопло позволяет очень тонко распылять топливо, чтобы способствовать его тщательному перемешиванию с воздухом, образуя топливовоздушную смесь для сжигания.
• Топливный нагреватель, он позволяет сделать жидкое топливо, содержащееся в резервуаре, менее вязким, чтобы способствовать сгоранию. Эта начальная вязкость связана с температурой хранения в баке, а также с конкретными характеристиками топлива.
• Электроды, они позволяют разжигать газовоздушную смесь для создания нужного пламени.
• Головка сгорания, которая состоит из двух элементов. Кончик, который направляет пламя, и отражатель, удерживаемый пламя в печке.

Режим работы горелки можно разделить последовательно на этапы:

• Предварительное зажигание. Включение вентилятора, который позволяет двигателю работать.
• Розжиг. Открытие электромагнитного клапана, который направляет топливо в сопло.
• Воспламенение. Создаётся искра, чтобы поддерживать стабильный факел горения.
• Режим работы. Выключение запальник после стабилизации пламени.
• Остановка. Закрытие электромагнитного клапана, выключение горелки и после 15 — 20 минут вентиляции топки с целью освобождения топочного пространства от взрывоопасных смесей, выключение вентилятора.

Это интересно: Утепление пола по лагам: выбор теплоизоляции + обзор лучших схем утепления

Различия в регулировке

По типу регулировки пламени сегодня различают 4 категории газовых горелок:

1. Одноступенчатые устройства не позволяют настраивать величину пламени. Температура в них регулируется периодическим включением-отключением горелки.
2. Двухступенчатые модели имеют 2 режима горения – 100% и 30-40% (в зависимости от производителя). По сравнению с одноступенчатыми они экономнее на 15-20%, а также позволяют точнее регулировать температуру.
3. Двухступенчатые горелки с плавной регуляцией отличаются от предыдущего варианта тем, что переключение между режимами осуществляется без резкого скачка, что увеличивает КПД и точность нагрева.
4. Модулируемые устройства позволяют настраивать мощность пламени в диапазоне 10-100% от номинала. Это обеспечивает максимальную точность поддержания температуры, а также гарантирует практически полное сгорание газа.

Газовая горелка и что это?

Газовая горелка для котла является важным элементом отопительной системы, потому что отвечает за подогрев теплоносителя. Расход топлива у этих устройств может быть разным. Для отопления небольшого дачного домика достаточно агрегата с расходом топлива в пределах 4 кубометров в час.

Как правило, настенные и напольные отопительные котлы уже имеют встроенную газовую горелку. Такое газовое оборудование для дома сразу готово к эксплуатации, потому что производитель подбирает горелку с учетом типа оборудования, устанавливает ее с соблюдением всех правил и калибрует под параметры отопительной системы.

При необходимости газовые горелки для печей отопления можно купить отдельно. При этом нужно учитывать габариты агрегата и его производительность, чтобы он соответствовал параметрам котла и системы отопления дома. Газовые горелки нужны для выработки открытого пламени, нагревающего теплоноситель.

От интенсивности горения зависят следующие параметры:

• расход топлива;
• безопасность работы котельного оборудования;
• продолжительность использования теплообменника;
• диапазон регулировок.

Если горелка работает неправильно или неэффективно, то и вся отопительная система дома не справляется со своими задачами и не может похвастаться надежностью.

Самые эффективные устройства 2021 года

Наиболее эффективные сертифицированные котлы и газовые горелки в этом году:

1. Серия Bosch Greenstar. Котёл является небольшим, очень тихим, экологически чистым и использует экономичную технологию конденсации, обеспечивающую рейтинг AFUE 95%. Greenstar выпускается в двух моделях — combi для пространственного и безточечного нагрева воды или обогрева помещения, который может использоваться с резервуарами для ГВС. Он оснащён теплообменником с 5 — летней гарантией.
2. Серия Брэдфорд Уайт Брут Элит. Котёл с 95% эффективностью имеет конденсационный многопроходный теплообменник из нержавеющей стали с усовершенствованной системой модуляции. Инновационные конструктивные особенности упрощают установку Brute Elite как в новых, так и в существующих системах отопления.
3. Bradford White Brute Elite 125 Series. Настраиваемые модели на основе combi, только для обогрева, эффективны на 95% с помощью блока combi, обеспечивающего отопление и горячую воду из одной установки. Требуется только одно газовое соединение, одна вентиляционная система и встроенный расширительный бак и котельный насос, обладает хорошей доступностью для ремонта.
4. Серия Buderus GB142. Конденсационный газовый котёл. Использует современную технологию конденсации с AFUE на 95%, настенный конденсатор Boer Buderus GB142 максимизирует теплотворную способность каждого м3 природного газа или сжиженного пропана.
5. Boiler Alpine Series. Это природный или сжиженный газовый конденсационный водогрейный котёл с теплообменником из нержавеющей стали. Оборудованный системой управления котлом Sage2. 1 TM, поддерживающей несколько скоростей обжига также оснащён наружным сбросом и сенсорным интерфейсом.
6. Carrier BMW Performance Series. 95% AFUE. Нержавеющая сталь. Модулирующий конденсационный котёл оснащён уникальным вертикально ориентированным теплообменником из нержавеющей стали, соотношением от 5 до 1, компактной конструкцией с малым весом, компактным настенным креплением, первичным и вторичным трубопроводом, с гарантией на 15 лет.

Ознакомившись с устройством и принципом работы газовых горелок и популярными моделями, можно без труда выбрать именно то, что подходит для ваших нужд.

1. 5
2. 4
3. 3
4. 2
5. 1

Виды газовых горелок для печей в бане

В бане можно ставить газовые горелки двух типов: атмосферные и наддувные. Атмосферные — стоят дешевле, работают автономно без электричества. Представляют собой одну или несколько полых трубок в которые под давлением подается газ. Воздух, необходимый для продуктивного сгорания газа, забирается прямо из помещения, в котором установлена печь. Он смешивается с газом, затем газовоздушная смесь поджигается при помощи электро- или пьезо- зажигалок.

Строение атмосферной газовой горелки

Именно в механизме работы и кроется основной ее недостаток атмосферных моделей — необходима хорошая тяга, а также эффективная система вентиляции, обеспечивающая приток воздуха. Зависимость этого типа оборудования от состояния атмосферы в помещении, откуда топится баня, доставляет много хлопот. При каждом более-менее активном движении воздуха, изменяются пропорции газовоздушной смеси, что ведет к изменению количества тепла, которое выделяется. И вообще, такие горелки сжигают газ далеко не полностью, и значительная его часть улетает в трубу. Минимум автоматики, конечно отслеживает наличие воздуха и пламени, обеспечивает минимальную безопасность, но следить за работой оборудования надо.

Что еще важно, что атмосферную горелку не получится просто поставить в дровяную банную печь, если это не было предусмотрено при конструировании. Если это сделать в печах с внутренней каменкой, то пламя упрется в емкость для камней

А сгорать газ должен в воздухе, без контакта с металлом. Если ставить атмосферную горелку в печь без каменки, газ горит нормально, но греется только верхняя часть топливного отсека — пламя направлено вверх и нижняя часть остается почти без нагрева, что уменьшает скорость разогрева парилки.

Одна из газовых печей для бани — «Таймыр Inox БСЭ ЗК антрацит» фирмы «Термофор»

Еще один момент: специалисты советуют ставить в банные печи только специально для них разработанные газовые горелки. Они длиннее обычных, так как рассчитаны на выносную топку (при использовании газа топить надо только из смежного с парилкой помещения). Одна беда: они в разы дороже обычных, используемых для отопительных котлов. Цена — практически такая же, как на наддувные горелки, а экономичность почти в два раза ниже. Потому чаще или ставят устройства для отопительных печей, или — с принудительной подачей воздуха.

Второй тип газовых горелок для банных печей — вентиляторные или наддувные, дутьевые (это все разные названия одной конструкции). В них газ смешивается с воздухом при помощи вентилятора. Скорость его вращения регулируется при установке. В последствии параметры атмосферы в бане мало влияют на интенсивность сгорания газа. Конструктивно она выглядит как блок с прилагающимися датчиками и контроллером.

Схема работы горелки с вентилятором

Этот тип оборудования в среднем в два раза экономичнее, чем установки атмосферного типа. Их недостаток — энергозависимость (работают только при наличии электропитания) и высокая цена — раза в 2-3 выше, чем у атмосферных. С ценой ничего поделать нельзя, а вот снизить зависимость от наличия электропитания можно, если создать резервный источник (аккумулятор или дизель-генератор).

Плюс дутьевых газовых горелок в том, что их можно ставить в дровяные печи. Только надо подбирать модель так, чтобы пламя не упиралось в заднюю стенку топки (использовать коротко-пламенные моедли). Дровяные банные печи, рассчитаны на температуру горения дров — это порядка 800°C. При горении газа температура в верхней части факела может достигать 1600°C

Потому так важно не допускать касания пламени частей печи (в случае с атмосферной установкой ситуация такая же).  Но даже в этом случае металл, скорее всего, перегорит быстрее — температуры выше

Положительный момент горелок с вентиляторами- возможность настройки на любую мощность и перевод на сжиженный газ (и обратно).

Наддувная газовая горелка от Термофора

Популярные газовые горелки для бани

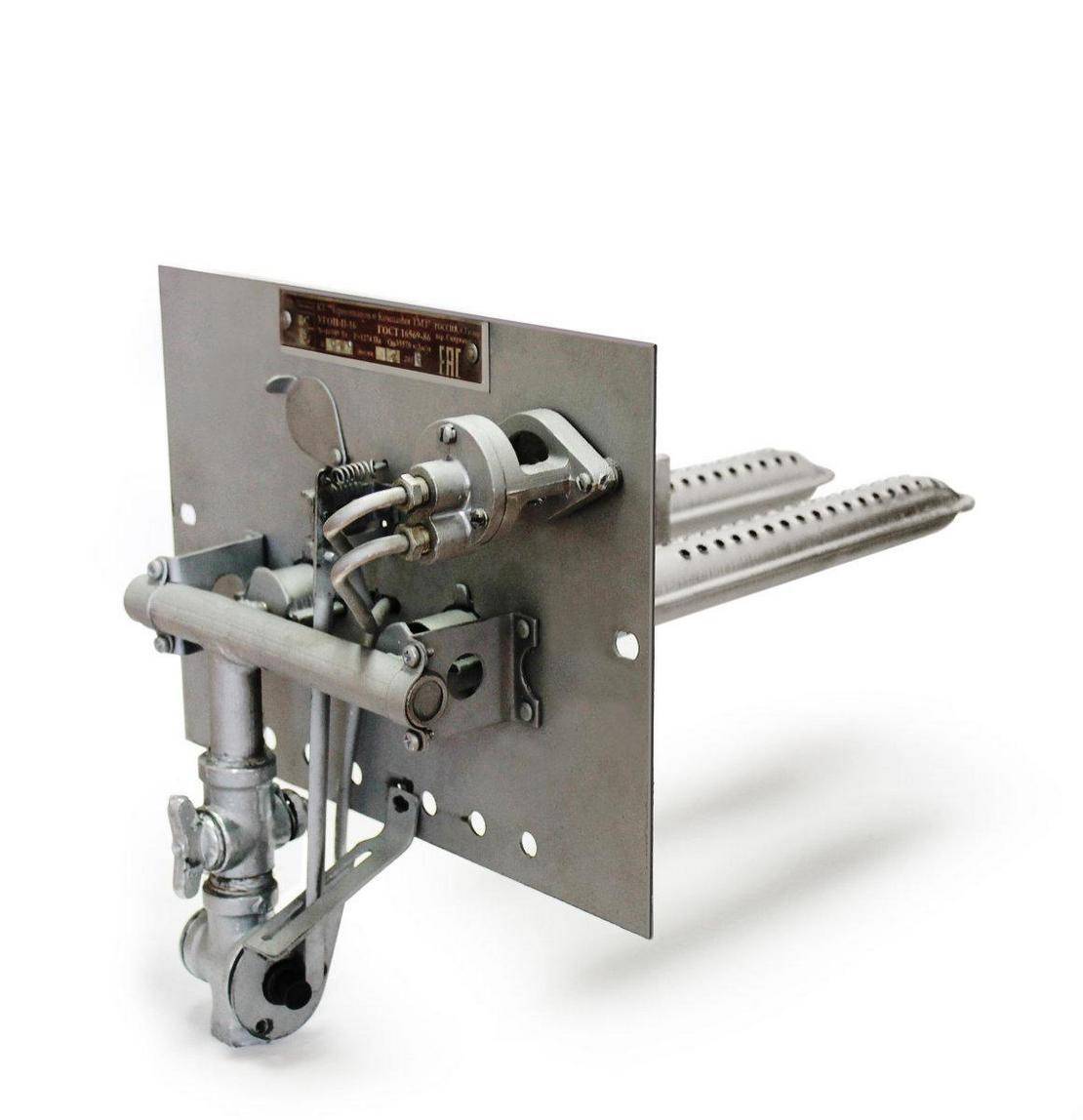

Чаще всего ставят в банные печи горелки атмосферного типа УГОП. Они есть в разных модификациях — от 8 кВт до 30 кВт. Есть модели, снабженные датчиками наличия тяги, отсечным клапаном газа, контроля наличия пламени. Все эти опции повышают безопасность использования газового оборудования, но одновременно и поднимают цену, а также делают сложнее (и дороже) ремонт. Еще есть функция регулировки температуры но встречается она нечасто. Наиболее популярны газовые горелки УГОП-16 и 12 — они подходят для большинства парилок. Их технические характеристики приведены в таблице ниже.

Технические характеристики УГОП 12, 16, 30

Обратите внимание, что производителей данного оборудования не один десяток, и некоторые параметры могут отличаться. Обязательно читайте описание и технические характеристики конкретной модели оборудования

В описании должно быть указано, что устройство можно применять в банных печах. До покупки обязательно узнайте физические параметры горелки (как минимум — длину трубок) и определитесь, подойдет ли данная модификация.

Горелка УГОП-П 16 с микрофакельными горелками

В последнее время появились модификация этого типа оборудования с отверстиями в виде длинных прорезей-щелей, а не кругов (сверлельные, потому что отверстия сверлят). Из-за наличия щелей называется такая горелка щелевой. Такая, казалось бы, незначительная деталь сильно влияет на картину горения. Разницу можете увидеть в видео.

Конструкция импульсной горелки

Она имеет более высокий КПД, по сравнению с естественными, более эффективна и сложна по конструкции. Топливная горелка состоит в основном из семи элементов:

1. Топливный насос, он подаёт в котёл топливо из бака (жидкое топливо) и оснащён регулятором давления, который возвращает излишек топлива, необходимый для сгорания.
2. Вентилятор, он обеспечивает процесс горения воздухом, необходимым для сжигания топлива.
3. Соленоидный клапан — это клапан, который работает автоматически. Он используется для подачи струи топлива в достаточном количестве для сжигания.
4. Сопла — это центральная часть горелки. Сопло позволяет очень тонко распылять топливо, чтобы способствовать его тщательному перемешиванию с воздухом, образуя топливовоздушную смесь для сжигания.
5. Топливный нагреватель, он позволяет сделать жидкое топливо, содержащееся в резервуаре, менее вязким, чтобы способствовать сгоранию. Эта начальная вязкость связана с температурой хранения в баке, а также с конкретными характеристиками топлива.
6. Электроды, они позволяют разжигать газовоздушную смесь для создания нужного пламени.
7. Головка сгорания, которая состоит из двух элементов. Кончик, который направляет пламя, и отражатель, удерживаемый пламя в печке.

Режим работы горелки можно разделить последовательно на этапы:

1. Предварительное зажигание. Включение вентилятора, который позволяет двигателю работать.
2. Розжиг. Открытие электромагнитного клапана, который направляет топливо в сопло.
3. Воспламенение. Создаётся искра, чтобы поддерживать стабильный факел горения.
4. Режим работы. Выключение запальник после стабилизации пламени.
5. Остановка. Закрытие электромагнитного клапана, выключение горелки и после 15 — 20 минут вентиляции топки с целью освобождения топочного пространства от взрывоопасных смесей, выключение вентилятора.

Изготовление форсунки своими руками

Перед тем, как начать эксплуатацию изделия, изготовленного в домашних условиях своими руками, нужно пройти следующие процедуры:

• Горелка должна пройти проверку качества в местном офисе Ростехнадзора согласно регламенту, установленному в Федеральном законе о безопасности зданий и сооружений от 30.12.2009.
• После этой проверки необходимо получить сертификат Ростехнадзора о пригодности горелки к эксплуатации.

Читать также: Ресивер сжатого воздуха принцип работы

Для того, чтобы приступить к изготовлению форсунки, нужны следующие материалы:

• Вентиль, который послужит для регуляции подачи топлива устройством. Для подачи газа в горелку нужно пользоваться вентилем, установленным на источник газа.
• Стальная труба. Желательно, чтобы она имела толщину до 2 мм и длину до 100 мм.
• Стальной колпачок для изготовления дозатора топлива. Можно использовать также жиклёр с паяльной лампы.
• Стальная ручка. Она может быть сделана из обычного штуцера.
• Резина для обкладки ручки.
• Проволока. Она будет использована при сварке.

А также понадобятся следующие инструменты:

• Сварочный аппарат.
• Болгарка для резки деталей.

Для кустарного изготовления предпочтительна атмосферная форсунка из-за простоты её конструкции. Порядок действий таков:

1. Сначала накручивается колпачок на вентиль. Например, если используется стандартный вентиль ВК-74, то колпачок имеет коническую резьбу.
2. Затем, путём обрезки болгаркой имеющейся стальной трубы до необходимых размеров, изготавливается сопло будущей форсунки — её основа.
3. Далее, сопло приваривается к колпачку с использованием проволоки. При этом колпачок и сопло не должны соприкасаться.
4. Устанавливается пьезоэлемент, который нужен для активации устройства.

После этого, изделие готово к монтажу.

Внимание! Для установки системы подачи горючего в печку из системы центрального отопления необходимо специальное оборудование и опыт работы с газовыми системами

Установка для печи

При установке готового агрегата в печь учитывают, из каких материалов она изготовлена:

Газовая форсунка — сердце печки — должна быть качественной и грамотно установленной. При неполадках в работе этого агрегата могут возникнуть проблемы, связанные с топливом, что может привести к необратимым последствиям.

Виды горелок, применяемых для сжигания газа

С выбором оптимального исполнения горелки горна связаны вопросы величины угара металла во время нагрева под ковку, интенсивность поверхностного окалинообразования, а также суммарное потребление газа. Для горнов закрытого типа требуются горелки короткого пламени, которые обеспечивают быстрое и интенсивное перемешивание горючей смеси. Именно тогда КПД будет максимальным, а удаление продуктов сгорания из рабочей камеры горна – равномерным и эффективным.

Таким образом, газовая горелка должна обеспечивать:

1. Наибольший угол наклона готовой газовоздушной смеси при входе в рабочее пространство горна.
2. Высокую скорость выхода струи при малой её высоте и большой ширине.
3. Безопасность поджига газа.
4. Устойчивость процесса горения.
5. Нечувствительность к повышенной влажности внутри горна.
6. Безопасность при так называемом «обратном ударе», когда внезапное изменение направления тяги может погасить факел, что практически сразу же приведёт к взрыву в горне горючей смеси.

Чертежи газовых горелок

Таким образом, для сжигания пропана (из баллона или газопровода) применяются:

• Инжекторные горелки, обеспечивающие самозасасывание газа. При своей простоте они отличаются низкой экономичностью, поскольку допускают регулировку соотношения компонентов для сравнительно небольшого диапазона значений. Относительно горна, изготовленного своими руками, это чаще всего приводит к необходимости работать с недостатком воздуха;
• Горелки тангенциального типа (осеструйные), когда газ течёт вдоль оси, а воздушный поток – по касательной к корпусу смесителя. Смешивание здесь происходит довольно интенсивно, но и потери давления из-за завихрений также велики. Это сказывается на неравномерности количества подаваемого в горн воздуха, причём оно наибольшее там, где происходит контакт нагреваемого металла с подом горна. Соответственно, возрастают угар и образование окалины. Положительное качество тангенциальных горелок – их простота и надёжность;
• Вихревые горелки, где для перемешивания потоков используются направляющие спиральные пластины. В таких вариантах полное смешивание происходит только в устье, поэтому регулирование работой в данном случае – наилучшее, а потери давления практически отсутствуют. Некоторым недостатком считается конструктивная сложность, из-за чего даже при наличии чертежей изготовить вихревую горелку для горна в условиях домашней мастерской очень трудоёмко;
• Комбинированные горелки, которые сочетают в себе тангенциальный и прямоточный подвод. Регулируемость горючей смеси – наилучшая, поскольку изменением количества подаваемого между внутренним и внешним каналами воздуха можно регулировать длину факела в горне и, следовательно, управлять временем нагрева заготовок под ковку. Недостаток таких исполнений – большие габариты, что для малых горнов может оказаться неприемлемым. Также в минус можно поставить техническую сложность изготовления горелки с двойным потоком.

Выбираем горелку

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла, она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

В газовой горелке происходит процесс смешивания газа с кислородом, в ней находится блок управления процессом горения топлива. С его помощью можно выставить определённый режим, настроенный на уровень температуры, который требуется для обогрева. Котлы и печки часто имеют одинаковые модели горелок.

Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Как определить качество установки?

Самостоятельно создать качественную и безопасную отопительную установку для дома – трудная задача, с которой справляются не все. Например, даже при рассмотрении металла, из которого состоят трубы прибора и электродные пластины, уже можно столкнуться с большим количеством трудностей.

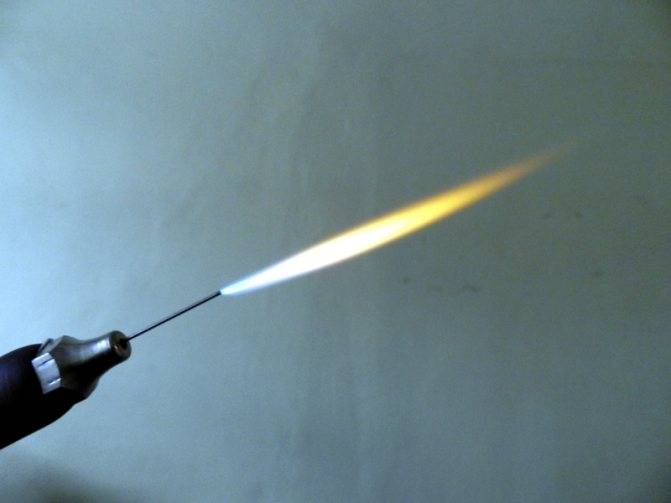

Время службы встроенных электродов напрямую зависит от типа металла и его основных свойств. Конечно же, можно применять ту же нержавейку, но эксплуатация таких деталей будет недолгой. Температура водородной горелки должна быть в районе 5000 К.

Особое значение играют и замеры. Все расчеты следует проводить как можно точнее, учитывая требуемую мощность, качество поступающей воды и другие критерии. Если величина отверстия между электродами не будет совпадать с расчетами, то водородный генератор может и вовсе не запуститься.

Давно уже прошли те времена, когда загородный дом можно было обогреть лишь одним способом — сжигая в печке дрова или уголь. Современные отопительные приборы используют различные виды топлива и при этом автоматически поддерживают комфортную температуру в наших жилищах. Природный газ, дизель или мазут, электричество, гелио- и геотермальное тепло — вот неполный список альтернативных вариантов. Казалось бы — живи и радуйся, да вот только постоянный рост цен на топливо и оборудование вынуждает продолжать поиски дешёвых способов отопления. А вместе с тем неиссякаемый источник энергии — водород, буквально лежит у нас под ногами. И сегодня мы поговорим о том, как использовать в качестве горючего обычную воду, собрав генератор водорода своими руками.

Устройство горелки

Для обеспечения процесса по максимальному сжиганию природного газа, наибольшей теплоотдаче, необходимо обеспечить его смешивание с достаточным объемом воздуха с нормальным количеством кислорода, который выступает в качестве окислителя. На выходе смесь топлива из воздуха и газа должна сгорать почти бесцветным огнем, имеющим синеватый оттенок и характеризующимся максимальной температурой. Исходя из конструктивных особенностей, газовые горелки для котлов отопления различаются со способом подачи воздуха, газа, формированию факела пламени, а также смешиванию компонентов.

В комплекте бытовых котлов отопления в основном применяются только 2 вида газовых горелок в соответствии со способом подготовки смеси для топлива:

1. вентиляторные (надувные);
2. атмосферные.

Кроме перечисленных, имеются также регенеративные, инжекционные рекуперативные, инжекционные, с предварительным частичным или полным смешиванием, однако востребованы они, главным образом, в технологическом оборудовании и промышленных котлах. Надувные и атмосферные типы обычно усовершенствуются с применением отдельных аспектов, которые характерны для иных видов конструкций, тем не менее, принцип работы неизменен.

Атмосферная горелка

Принцип функционирования горелки данного вида довольно прост. По газовой трубке топливо поступает в горелку. Агрегат имеет эжектор (прорезь), регулируемый особой заслонкой или прижимной гайкой. Посредством прорези в горелку вместе с топливом поступает и воздух. Так осуществляется формирование смеси из газа и воздуха. Открывая прорезь больше, можно добиться увеличения подачи кислорода, а закрывая ее – соответственно уменьшения. Можно сказать, что таким простым способом горелка для отопления обеспечивает процесс регулирования по степени сжигания топлива. После этого, смесь из газа и воздуха попадает в камеру сгорания, где и осуществляется процесс сжигания.

Количество отверстий зависит от параметров камеры сгорания, а также формы самой горелки

Самое важное, что формирующиеся небольшие факелы, появляющиеся из отверстий, не обеспечивают создания большого давления, по этой причине топливо сгорает результативно и равномерно. Чем значительнее давление, тем вероятность понижения результативности работы увеличивается. По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера

По этой причине изготовители стремятся повысить количество отверстий за счет сокращения их размера.

Важно!!! Такие газовые горелки для печей отопления по принципу работы схожи с устройствами, используемыми в промышленном подовом оборудовании

Большинство специалистов утверждают, что такая конструкция довольно проста и эффективна, с высокой степенью надежности. Поэтому она часто применяется, как в моделях газового оборудования небольшой стоимости, так и дорогих агрегатах. Большинство домашних мастеров, занимающихся созданием газового оборудования, изготовляют газовые горелки для котлов отопления своими руками именно атмосферного типа. А причина одна – дешевизна агрегата и простота изготовления.

Вентиляторная горелка

Это оборудование функционирует уже совсем по иному принципу. Здесь применяется нагнетание воздушных масс принудительно, к тому же соотношение смеси рассчитывается точнее, что обеспечивает сгорание топлива намного эффективнее. Обычно газовая горелка для отопления дома данного типа монтируется в котлах, имеющих закрытую камеру сгорания, где есть возможность проводить надув.

Как было указано выше, в атмосферных типах горелок смешивание воздуха и природного газа осуществляется в самом начале устройства, иными словами, на входе, в горелках вентиляторных этот процесс происходит на выходе камеры сгорания. Это является существенной отличительной чертой. Следует заметить, что купить газовую горелку для котла этого типа можно в любом магазине отопительного оборудования. Такие горелки, главным образом монтируются в котлах, комплектующихся автоматикой.

Обычно вентиляторная горелка является целым блоком, включающим в себя:

Конструкция газовых горелок

Различают два типа подобных изделий:

Первый называется атмосферным.

Такие приборы работают за счёт поглощения воздуха и при этом отличаются простой конструкцией.

Форсункам не нужна автоматика и различные дополнительные приспособления, достаточно лишь обеспечить хорошую циркуляцию воздуха в комнате, где находится печка.

В конструкцию такого приспособления могут также включаться детекторы для измерения уровня кислорода для предупреждения опасных ситуаций, которые вызваны низким его содержанием.

Считается, что атмосферные аппараты имеют относительно невысокую мощность, но её вполне достаточно для отопления помещений среднего размера. А также можно отметить простоту конструкции таких агрегатов, их бесшумность и компактность.

В свою очередь, наддувные, или дутьевые приборы имеют более сложную конструкцию. Основой работы подобных приспособлений является принудительная подача воздуха в камеру печи для образования смеси, на основе которой работает печка. За счёт этого механизма достигаются правильные соотношения в смеси.

Фото 1. Газовая наддувная горелка обеспечивает принудительную подачу воздуха в камеру печи, где образуется смесь для работы.

Приборы безопасны, так как процессы идут в замкнутом пространстве. А также они имеют высокие показатели КПД и являются более экологичными устройствами, чем атмосферные горелки.

Справка! Если речь идёт об атмосферных агрегатах, то котлы будут с открытыми камерами сгорания. В дутьевых же котлы имеют закрытые камеры.

Горелки с принудительной подачей воздуха

В этих горелках воздух, необходимый для сгорания газа, подается в горелку с помощью вентилятора, процесс образования газовоздушной смеси начинается в самой горелке и завершается в топке, газ сгорает коротким и несветящимся пламенем. Горелки с принудительной подачей воздуха часто называют двухпроводными и смесительными, так как в них происходит полное перемешивание газовоздушной смеси.

Наиболее распространенные конструкции этих горелок работают на низком давлении газа и воздуха (рис. 5). Однако некоторые конструкции можно использовать и при среднем давлении газа.

Рис. 5. Горелка с принудительной подачей воздуха низкого давления: 1 – сопло; 2 – корпус; 3 – фронтальная плита; 4 – керамический тоннель

Горелки предназначены для установки в топках котлов и в других агрегатах с небольшим объемом топки, а также в нагревательных и сушильных печах.

Газ давлением до 1200 Па поступает в сопло 1 и выходит из него через восемь отверстий диаметром 4,5 мм. Отверстия расположены под углом 30° к оси горелки. В корпусе 2 горелки устроены специальные лопатки, придающие потоку воздуха вращательное движение. Таким образом, газ в виде мелких струек пересекается в закрученном потоке воздуха и создается хорошо перемешанная газовоздушная смесь. Горелка заканчивается керамическим тоннелем 4, имеющим запальное отверстие.

Основные достоинства таких горелок: возможность сжигания большого количества газа; широкий диапазон регулирования производительности; возможность подогрева воздуха и газа до температур, превышающих температуру воспламенения.
