Все о устройстве городской канализации

Виды канализационных систем

                Существуют различные виды канализации,
действующие по собственному принципу
или выполняющих специфические функции. По функционалу и расположению различают:

  • внутренняя канализация. Объединяет все трубопроводы, подключенные к сантехническим устройствам (ваннам, раковинам, унитазам) и сведенным в единый канал;
  • наружная канализация. Сеть подземных трубопроводов, по которым происходит перемещение сточных вод в отстойники;
  • очистные сооружения. Выполняют осветление стоков, очистку от загрязнений и органических отходов и возврат в водоемы.

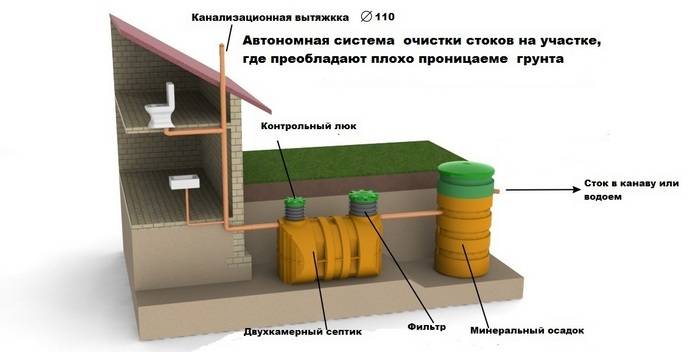

Пример внутреннего и наружного устройства

По выполняемым задачам канализационные системы бывают:

  • бытовые (хозяйственно-фекальные). Обозначаются в документации К1;
  • ливневые (К2);
  • промышленные (К3).

Канализация К1 может быть:

  • централизованная, т.е. трубопровод, выходящий из жилого помещения, подключен к общей структуре городской канализации;
  • автономная. Стоки и органические отходы складируются и впоследствии вывозятся, или осветляются, перерабатываются и утилизируются в собственных очистных сооружениях малой мощности (септиках).

В основном, системы состоят из
трубопроводов.  Доля другого оборудования
относительно невысока и сосредоточена на очистных сооружениях. Это насосы,
сепараторы и другие устройства, производящие транспортировку, перекачку и
утилизацию стоков. Технические характеристики
и состав этих агрегатов зависят от объемов сточных вод и общих параметров
системы.

Вам также может понравиться — Как устроена система канализации в многоквартирном доме

Правила составления схемы

Если вы создаете проект легкой схемы своими руками, то вы должны учесть, что в механизм будет входить один стояк, линии прокладки труб, устройство наружного трубопровода и септик

Компоненты схемы канализации определить очень сложно, так как зависят они, прежде всего от индивидуальных особенностей частного дома. Стоит отметить, что если проект прост, то его можно составить своими руками без помощи специалистов этой сфере. Но в случае строения коттеджей или больших домов следует все-таки воспользоваться их услугами.

Если вы создаете проект легкой схемы своими руками, то вы должны учесть, что в механизм будет входить один стояк, линии прокладки труб, устройство наружного трубопровода и септик. Для того чтоб выполнить правильно схематическое отображение канализационных элементов необходимо прислушиваться к таким советам:

  • В случае строительства дома с одним этажом, то узлы нужно размещать близко друг к другу и месту отвода стока наружу;
  • Если проект описывает двухэтажный дом, то схему труб и приборов необходимо составлять отдельно для каждого этажа здания, которые будут входить в один стояк;

Внимание! Чем проще план канализационных труб, тем надежнее система. В том случае если вы составляете проект укладки канализационных труб для большого коттеджа, который имеет бассейн, баню, то вам необходимо будет провести сложные работы. Стоит отметить, что один стояк не справиться с объёмами стока, поэтому их нужно будет поставить несколько

Стоит отметить, что один стояк не справиться с объёмами стока, поэтому их нужно будет поставить несколько

В том случае если вы составляете проект укладки канализационных труб для большого коттеджа, который имеет бассейн, баню, то вам необходимо будет провести сложные работы. Стоит отметить, что один стояк не справиться с объёмами стока, поэтому их нужно будет поставить несколько.

Для того чтоб установка была выполнена правильно, лучше воспользоваться услугами специалистов. Ведь только мастер знает и умеет верно, выполнять расчёты: объём, глубина, количество материалов и т.д.

Оцените внутренний водосток с покрытием

Система внутреннего водостока предназначена для отведения атмосферных осадков по сети трубопроводов сквозь здание в лив¬невую канализацию (городской водосток). Внутренний водосток состоит из водосборных воронок, трубопроводов, выпусков, уст¬ройств для прочистки и осмотра сети через ревизии.

Водосборные воронки устанавливают в пониженных местах кровель, одну или две на секцию жилого дома, в лотковых кро¬вельных панелях. Число воронок на крышах других зданий рассчи¬тывают из условия, что на 250 …500 м2 площади кровли прихо¬дится одна воронка. К воронкам обеспечивают минимальный ук лон 0,025 за счет конструктивного решения или стяжки из це¬ментно-песчаного раствора.

Стояки внутреннего водостока монтируют из чугунных безна¬порных труб в зданиях высотой до трех этажей, из чугунных на¬порных труб — в зданиях свыше трех этажей. Стояки водостока могут быть выполнены также из стальных, асбоцементных и пла¬стмассовых труб при соответствующем обосновании. Минималь¬ный диаметр труб водостока равен 50 мм. Их прокладывают вдоль строительных конструкций скрыто или открыто.

Жизнь невозможна без воды. Комплексы водоснабжения населенных пунктов и отдельных зданий можно назвать способами обеспечения жизнеобеспечения. А водоотведение — их неотъемлемая часть.

Все сантехнические приборы и трубы, которые применяются для вывода отходов жизнедеятельности человека, переработанную воду, образуют внутреннюю канализацию. Согласно сеть ограничена стенами зданий, выходами до первого смотрового колодца. Обычно сточные воды выводятся самотеком, но, при необходимости, применяют насосы для перекачки.

Канализация зданий включает следующие виды:

  • Бытовая – К1.
  • Промышленная — К3.
  • Ливневая (включает водостоки с крыш домов) – К2.
  • Объединенная – К1+К3.

Нормативное регулирование проектов канализаций

Устройство и установку городской канализации регулирует ряд нормативных документов, основным среди них является ГОСТ по канализации и водоснабжению, а также СНиП «Наружные сети и сооружения водоснабжения и канализации». В последнем оговаривается и перечень исполнительной документации по водопроводу и канализации, в который входят:

  1. Общий и специальный журналы работ.
  2. Геодезическая документация.
  3. Исполнительные схемы.
  4. Акты по строительным конструкциям (приёмка и испытание).
  5. Акты освидетельствования скрытых работ.
  6. Паспорта и сертификаты (пожарной безопасности, санитарно-эпидемиологического заключения).
  7. Удостоверения и протоколы аттестации работников.
  8. Комплект рабочих чертежей.

Подготовка к установке наружной канализации

В качестве подготовительных мероприятий проводят первичную оценку грунта: его состав и глубину промерзания, залегания подземных вод. Исходя из полученных данных, обязательно составляют проект. На чертеж наносят протяженность наружной части трубопровода, места его изгибов, точки расположения колодцев. Это пригодится в будущем при проведении ремонтных и профилактических работ.

После всех расчетов важно подготовить траншею и вывод трубы из дома. Для этого в фундаменте невысоко (15 см под уровнем поверхности земли) формируют отверстие и обязательно вставляют в него стальную гильзу

Через нее выводят трубу.

Траншею копают в соответствии с намеченной схемой. При этом соблюдают уклон в сторону септика. Дно траншеи тщательно трамбуют и засыпают слоем слегка влажного песка. Его также хорошо уплотняют. Если прорыть траншею по каким-либо причинам нельзя (стоит здание, имеется проезжая часть и др.), используют метод горизонтально направленного бурения для прокладки трубопровода.

Принцип работы городской канализации

Городская хозяйственно-бытовая канализация является наружной канализацией для систем водоотведения в частных и многоэтажных домах. Она является сложной инженерной системой, предназначенной не только для отвода, но и для утилизации бытовых сточных вод. Такая система устроена достаточно просто и работает по безнапорному принципу естественного отвода стоков.

Центральная канализация состоит из:

  • Канализационных колодцев;
  • Трубопроводных сетей;
  • Уличных, районных и городских коллекторов с насосными станциями перекачки;
  • Очистных сооружений.

Канализационные колодцы располагают у любого здания. Именно они являются защитными механизмами, которые оберегают систему от засоров. Коллекторы представляют собой инженерные сооружения, собирающие сточные воды от двух и более линий. Сточные воды могут перемещаться по коллекторам как самотеком, так и с помощью насосного оборудования. Это зависит от особенностей рельефа.

Они выполняют механическую, биологическую и химическую очистку стоков. После этого стоки отводятся в ближайшие водоемы или реки. При этом работники сооружений всегда контролируют качество очищенной воды. Большинство очистных сооружений имеют свои лаборатории.

Что такое септик и чем он отличается от метатенка или аэротенка

специально созданных условий

    • анаэробные сооружения;
    • аэрационные очистные сооружения.

Анаэробные очистные устройства

К устройствам, в которых происходят биохимические реакции с участием анаэробных бактерий, относится септик. Это элемент очистных сооружений, представляющий собой герметичную емкость, сделанную из пластиков, бетона или металла. В септике происходит первичная очистка стоков, их отстаивание: то, что имеет большую чем у воды плотность, выпадает в осадок на дне, более лёгкие загрязнения плавают сверху, образуя корку.Монтаж автономной станции глубокой очистки сточных вод
В зависимости от конструкции септика, его внутренний объем может быть разделен перегородками на 3 секции. После того как стоки проходят свой путь по фановой трубе, они попадают в первую камеру, где начинается процесс отстаивания. Камера постепенно наполняется стоками, на дне скапливается осадок активного ила и нерастворимого мусора, сверху формируется корка, а жидкость перетекает в следующую секцию, где процессы продолжаются. Таким образом, в первой части септика выпадают самые крупные частицы загрязнений, ближе к выходу слой активного ила уменьшается, а стоки всё более осветляются.
На выходе из септика загрязнение сточных вод составляет около 65% от первоначального. Стоки с такой степенью загрязнения направляются на почвенную доочистку — в полях фильтрации, орошения, биологических прудах, фильтрующих колодцах или кассетах — в зависимости от конкретного устройства очистных сооружений.
Таким образом, метатенк — это и есть септик: процессы в нём идут с выделением метана, который отводится в атмосферу через вентиляцию. В искусственном очистном сооружении такого типа имитируются природные условия, возникающие на глубине под землёй или в болотах.

Этапы подключения канализации в частном доме

Чтобы выполнить подключение внутренней канализации в частном доме, потребуются серые трубы. Монтаж системы начинают с внутренней части. В тех помещениях, где есть сантехника (на кухне, в туалете, бане) устанавливают трубы, идущие к стояку. Для разводки подойдут изделия с диаметром 5 см. Размер трубы, подсоединенной к унитазу, должен быть 11 см.

С помощью герметика обрабатывают стыки и соединения. Выводы под бытовые приборы должны быть с заглушками.

Затем стояк необходимо подвести к основанию дома, в нем должно быть заблаговременно сделано отверстие диаметром 13–16 см. В него нужно вставить железную гильзу, через которую труба коллектора выйдет наружу. Эту область следует утеплить, пространство между гильзой и основанием дома забетонировать.

Наружная канализация выполняется из оранжевых труб. Сначала следует обустроить траншеи под коллектор. Они должны идти от выхода трубы из здания до месторасположения септика. На какой глубине копать траншеи? Этот параметр зависит от уровня промерзания почвы. Чаще всего данный показатель составляет 0,7–0,9 метров, в зависимости от региона

Важно, чтобы верхний край трубы располагался на этой глубине от поверхности

Обратите внимание! При обустройстве траншеи необходимо соблюдать уклон, указанный в СНиПах. Приемник стоков должен находиться ниже выхода канализационной трубы из коттеджа

Последовательность действий следующая:

  • в траншею насыпаем песок, утрамбовываем его;
  • затем на песчаную подушку укладываем трубы, соединяем их.

Прежде чем запускать канализационную систему, следует удостовериться, что трубопровод полностью герметичен. Протечки отсутствуют, стоки уходят быстро? Значит, можно засыпать коллектор. Не стоит сильно утрамбовывать почву, с течением времени она даст усадку. Если потребуется, сверху можно подсыпать грунт.

Литература

  • Канализация // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
  • Канализация // : / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
  • Водохозяйственный словарь. — М., 1974
  • СНиП 2.04.01-85* — Внутренний водопровод и канализация зданий;
  • СНиП 2.04.02-84 — Водоснабжение. Наружные сети и сооружения;
  • СНиП 2.04.03-85 — Канализация. Наружные сети и сооружения;
  • СТО 02494733 5.2-01-2006 — Внутренний водопровод и канализация зданий;
  • С. В. Яковлев, Ю. М. Ласков. Канализация (водоотведение и очистка сточных вод). 7-е изд. — М.: Стройиздат, 1987.
  • Г. С. Сафаров, В. Ф. Веклич, А. П. Медведь, И. Д. Юдовский Новая техника в жилищно-коммунальном хозяйстве — Киев : Будівельник, 1988. — 128, с. : ил ; 17 см. — Библиогр.: с. 124—129 (68 назв.). — 3000 экз. — ISBN 5-7705-0097-2

С чего правильно будет начать?

Прежде всего нужно определиться с типом проходящей неподалеку от дома канализации. В зависимости от этого различают два возможных типа подключения:

  • Раздельное. Используется в случае подключения ливневой и бытовой канализации частного дома. Осуществляется раздельно в две системы.
  • Смешанное. Может быть использовано при наличии трубопровода смешанного типа. В таком случае подводится одна общая труба, которая и врезается в систему.

Нужно понимать, что канализационный ввод, который соединит внутридомовую систему с централизованной, финансируется застройщиком. Это может вылиться в приличную сумму. Желающие сэкономить могут попытаться осуществить задуманное мероприятие в ходе плановой модернизации централизованной ветки. Для этого стоит перед началом работ обратиться в водоканал, где предложить свое финансовое участие в проведении такой модернизации. Для проводки канализации понадобятся пластиковые трубы. При положительном решении организация возьмет на себя часть работ, включая проектирование и подключение, что даст существенную экономию. Еще один способ заплатить меньше – коллективная врезка с соседями. В этом случае расходы так же удастся уменьшить.

Самостоятельная врезка в центральную канализацию – хлопотное мероприятие. Тем, кто не любит бегать по инстанциям можно порекомендовать обратиться в компанию, оказывающую такие услуги. В этом случае застройщик будет избавлен от необходимости сбора пакета разрешительных документов и решения ряда организационных вопросов. Кроме того существенно упрощается процедура ввода в эксплуатацию новой ветки. Однако такие услуги стоят недешево и желающие сэкономить от них, скорее всего, откажутся.

Тем, кто решил заняться решением вопроса самостоятельно, понадобится собрать следующие документы:

  • План участка и дома, на который должна быть нанесена схема прокладки канализационного трубопровода. Выполняется компанией, специализирующейся на проведении геодезических экспертиз.
  • Технические условия нового подключения. Разрабатываются организацией, которая занимается обслуживанием канализационных коммуникаций.
  • Проект подключения ветки к централизованной системе канализации. Документ готовится специалистом-проектировщиком. Основанием для него становятся полученные ранее ситуационный план и технические условия.
  • Согласование подготовленного проекта в водоканале и Архитектурном управлении. Параллельно утверждается компания, которая впоследствии будет заниматься подключением новой ветки.

Еще один важный нюанс. Стоит заручиться согласием жильцов соседних домов на осуществление строительных работ в непосредственной близости от их участков. Следует подготовить документ и собрать подписи соседей. Если трубопровод будет проходить по участкам, на которых расположены сети других организаций, например, электрические или тепловые, а также предполагается проведение его под проезжей частью, потребуются дополнительные разрешения. Если все эти процедуры кажутся слишком хлопотными и появляется желание провести самовольную врезку без сбора документов, надо знать, что за такие действия предусмотрен внушительный штраф и принудительный демонтаж трубопровода за счет застройщика.

Для обустройства наружной ветки канализации, которая будет протянута до центральной магистрали, следует использовать специальную трубу

Виды очистных конструкций

Автономная канализация предполагает наличие очистного сооружения. Они бывают трех видов:

  1. В виде выгребной ямы. Легок выполнить своими руками. Для этого подготавливают котлован, который укладывают кольцами из бетона, покрышек, либо кирпичом. По мере заполнения ямы, ее надо откачивать вручную, насосом либо с помощью техники.
  2. В виде септика. Устройство предназначено для сбора и переработки отходов с помощью механического либо биологического метода. Далее переработанные стоки можно использовать в хозяйстве.
  3. В виде автономной станции очистки. Станция может очищать стоки почти до ста процентов с помощью биологического метода. В устройство регулярно поступает кислород, способствующий росту полезных микроорганизмов. За счет них органические отходы быстро распадаются.

Виды и устройство городской канализации

Общегородские канализационные трубопроводы подразделяют на три разновидности:

  • Хозбытовая. Необходима для отвода стоков от жилых зданий и учреждений. Является самым масштабным разветвлением общегородской канализационной сети.
  • Промышленная. Позволяет транспортировать жидкие индустриальные стоки. Такие отходы представляют максимальную опасность, они требуют тщательной очистки перед утилизацией.
  • Ливневая. Применяется для отведения с улиц атмосферных осадков. Дождевая канализация обустроена так, чтобы водные потоки не только впитывались в землю, но и направлялась в водоприемник.

Устройство городской системы отличается от автономной канализации масштабами и наличием фекальных помп. Ведь перегнать к очистным устройствам большой объем сливов практически невозможно. Схема магистрали включает в себя фановые трубы, коллекторы, колодцы и станции для очистки стоков.

Общие требования СНиП

Разрабатывая проект канализационной системы в многоквартирном доме, все подрядчики руководствуются государственными стандартами, строительными нормами и правилами. Именно они могут гарантировать устройство надежной и безопасной канализации. Ведь в случае нарушений правил в многоквартирном доме могут появиться такие проблемы, как засоры, затопления и неприятные запахи.

Иначе в местах изгиба трубопровода будут образовываться засоры, которые затрудняют эксплуатацию системы. Согласно СНиП, уклон водоотвода должен составлять не менее 3% для труб с диаметром в 4-5 см. Для трубопровода с диаметром в 8,5-10 см уклон должен составлять 2%. Выпуск сети следует подсоединять к наружной канализации под прямым углом.


Менять канализационные трубы без соответствующего разрешения нельзя

Кроме того, к устройству канализации в многоквартирном доме выдвигаются такие требования:

  • С учетом прочности, коррозии и нагрузки для устройства отвода стоков в многоэтажных домах следует использовать чугунные, асбестоцементные, бетонные или пластмассовые трубы.
  • Прокладку внутренних коммуникационных сетей следует выполнять скрытым способом в монтажных штробах, шахтах, каналах и коробах.
  • Трубопровод следует защищать гидроизоляционным рулонным материалом.

Не допускается прокладывать канализационный трубопровод под потолками на кухнях, в полу и стенах жилых комнат. Вытяжные каналы для обеспечения вентиляции системы следует выводить не менее чем на 4 м над уровнем кровли. При этом соединение вытяжного канализационного и дымоходного каналов не допускается!

Регулирующие ГОСТы

Отдельным ГОСТом также регулируются и правила выполнения рабочей документации водоснабжения и канализации, применяемые не только на территории России, но и ряда стран СНГ. В рамках данных правил оговаривается, например, элементы сетей и их марки, правила наименования выпусков и иные особенности графического обозначения элементов канализации. В соответствии с данными правилами и осуществляется оформление чертежей водопровода и канализации по гост 21.704-2011.

Вообще, рассматривая канализация гост, стоит отметить, что существует пять ГОСТов по оформлению документации, около десяти по трубам канализации, свыше двадцати по материалам канализационных труб и устройств канализации.

В связи с многообразием ГОСТов, СНиПов и иных требований, при необходимости прокладки канализации в промышленном здании, не подключенном к городской сети канализации, может потребоваться помощь ряда организаций.

При этом они осуществляют установку не только производственных канализаций, но также бытовых и ливневых, в отдельных случаях и иного оборудования, связанного с водопроводом и канализацией.

Энергонезависимые септики

Этот вид местной канализации для частного дома уже подойдет как для сезонного, так и для постоянного проживания. Имеет свои плюсы и минусы. В отличие от предыдущего варианта, здесь нет необходимости в выкачке стоков, они самостоятельно уходят в грунт. Очищаются они в системе до 50%, поэтому их нельзя напрямую сбрасывать в почву или водоемы. Приходится создавать второй уровень очистки стоков, фильтрационный колодец или поля фильтрации.

Популярными моделями этой категории являются «Бриз», «Барс био», «Кедр», «Тритон», «Осина». Многие также делают такие септики самостоятельно из бетонных колец. Подробнее рассмотрим самые часто используемые варианты, канализацию из бетонных колец и септик Танк.

Септик из бетонных колец

Это самый экономичный вариант, если не брать в расчет дешевые, но ненадежные Еврокубы и экологически небезопасную конструкцию из автомобильных покрышек. Еврокубы производят малых объемов, с очень тонкими стенками, часто их просто сминает грунтом. Автомобильные покрышки могут в какой-то момент протечь и загрязнить почву и ближайшие водоемы сточными водами.

Канализация из бетонных колец вам обойдется всего лишь в 15-25 тысяч рублей, смотря, кто будет ее устанавливать, вы сами или компания.

Плюсы данной канализации:

  • Низкая цена;
  • Легкость монтажа, можно сделать самостоятельно;
  • Простое обслуживание.

Минусы:

  • Монтаж необходимо сделать профессионально и избежать ошибок, чтобы не появлялись неприятные запахи на участке и не произошло загрязнение почвы сточными водами;
  • Невысокая очистка стоков, из-за чего их нельзя сбрасывать в дренажную канаву или водоем;
  • Есть масса ограничений на установку этой канализации.

Септик «Танк»

Этот вариант канализации является лучшим соотношением цена-качество. Также у него есть возможность установки при высоком уровне грунтовых вод, для этого придется приобрести дополнительное оборудование: дренажный насос и инфильтратор. Правда стоит отметить, что при этом он сравняется в цене с системой Топас, которая очищает стоки на 98%, и возможно вы выберете для своего частного дома ее.

Преимущества местной канализации «Танк»:

  • Независима от источников энергии, очищаются стоки механически и биологически, с помощью специальных микроорганизмов;
  • Надежный литой пластиковый корпус с ребрами жесткости;
  • Удачное соотношение цены и качества;
  • Большой выбор моделей, для увеличения объема есть возможность установки нескольких модулей.
  • Нет системы якорения, при монтаже необходимо правильно установить септик в пескоцементную смесь, чтобы защитить от всплытия, при подходе к нему грунтовых вод, когда сам он не используется;
  • Неполная очистка стоков, максимум 75%, что недостаточно для сброса в дренажные канавы;
  • При высоком уровне грунтовых вод потребуется дополнительное оборудование, что сильно увеличит цену.
МодельКол-во пользователейРазмеры (ДхШхВ), ммОбъем, лПроизв-ть, л/сутСсылка на отзывы
11-31200х1000х17001200600Перейти к отзывам
23-41800х1200х17002000800Перейти к отзывам
2.54-52030х1200х185025001000Перейти к отзывам
35-62200х1200х200030001200Перейти к отзывам
47-93600х1000х170036001800Перейти к отзывам

Канализация в многоквартирном доме: нормы и правила

Все жильцы многоквартирного дома должны следовать правилам и нормам использования канализации:

  1. Для защиты системы от мусора применяют сетку. Ее помещают в выпуски сантехнического оборудования. Сетки можно заменить специальными решетками.
  2. Унитаз должен использоваться по назначению. Он не предназначен для утилизации строительного мусора, плотной бумаги и пищевых отходов.
  3. Внесение изменений в конфигурацию стояка необходимо согласовывать с управляющей компанией.
  4. Любую протечку системы необходимо срочно устранить.
  5. При проведении капитального ремонта запрещено использовать канализацию, пока работы не закончатся.
  6. Если появился засор на любом участке канализационного канала, то трубопроводом не пользуются до устранения загрязнения.

При неполном функционировании системы, когда появляется засор, жители дома должны подать заявление в соответствующую службу.

Образец документа берут сотрудники при личном посещении компании или его можно оформить на ее официальном сайте. Жалобу рекомендуется подавать сразу после обнаружения проблем с трубопроводом, т.к. заявление может рассматриваться несколько дней. Если возникла экстренная ситуация, то в коммунальную службу обращаются по указанному в документах или на сайте номеру телефона.

Что представляет собой напорная канализация

Основным отличием напорной канализации от безнапорных систем является независимость от угла наклона трубопроводов. Стоки перемещаются под действием специального грязевого (фекального) насоса, который способен измельчать органику и поднимать пульпу на нужную высоту. Проще говоря, напорная канализация — это система перекачки отходов с одного уровня высоты на другой. С точки зрения конструкции, это сеть герметичных трубопроводов, перемещающих стоки от насоса до приемного резервуара. Существует 2 основных вида:

  • система с самотечной подачей отходов в колодец-отстойник;
  • сеть с подачей стоков под давлением во всех частях.

Специалисты рекомендуют по возможности использовать первый вариант — он дешевле и надежнее.

Преимуществами таких систем принято считать:

  • нет необходимости делать глубокие траншеи. Это снижает объем и стоимость земляных работ;
  • не требуется соблюдение уклона для труб. Они прокладываются исходя из условий рельефа;
  • давление в напорной канализации способствует самоочистке внутренней полости труб при перекачке стоков. Нет опасности заиливания и появления засоров;
  • не требуется установка труб большого размера, как это делается в самотечных системах. Учитывая разницу цен, это существенный плюс. Для перекачки под давлением обычно используют трубы диаметром 80 мм, совместимые с патрубками грязевых насосов.

К недостаткам принято относить:

  • использование оборудования зависит от наличия электропитания. Перебои, внезапные отключения останавливают систему, что в зимнее время грозит разморозкой труб;
  • сумма расходов на создания комплекса довольно велика.

Недостатки довольно серьезные, но отсутствие других вариантов вынуждает пользователей мириться с ними.

Глубина заложения

Процесс установки канализации в загородном доме прост, но его лучше всего доверять специалистам. Если же работы проводятся самостоятельно владельцами, то необходимо тщательно продумать обустройство системы и подобрать качественную основу для сбора стоков: чаще всего для этого применяют септик. Кроме этого, следует правильно рассчитать глубину колодца и траншеи, она должна быть минимальная. При монтаже сливной ямы вблизи с домом рекомендуется соблюдать расстояние в 5 метров, а септик нужно углублять в землю на 1.5 м. Благодаря таким параметрам удается защитить септик от негативного влияния подземных вод и избежать его повреждения.

Чтобы знать, на какой глубине прокладывать коммуникации, необходимо определить уровень расположения постройки. Во время прокладки трубопровода от здания до септика желательно делать систему абсолютно прямой, избегая колен и поворотов. Трубы лучше всего укладывать на глубину, которая немного выше точки промерзания почвы. При этом нельзя забывать и том, что под площадками или дорогами, где размещен трубопровод, зимой возможно их замерзание, так как снег будет очищаться. В таких ситуациях глубину увеличивают.

Нормы согласно СНиП

Монтаж наружной канализации осуществляется в соответствии с нормами СНиП, в которых оговариваются максимально и минимально допустимые показатели глубины заложения, но они могут меняться в зависимости от характеристик системы и способов укладки труб. Для элементов конструкции, которые применяются для отвода грязных стоков, допускается углубление на 30 см от поверхности земли, их сечение выбирают не более 50 см. Трубы диаметром более 500 мм нужно укладывать на глубину не менее 50 см.

Помимо этого, стоит помнить и том, что канализационные отходы на выходе даже в зимнее время имеют высокую температуру, которая в среднем может достигать +18С. Поэтому они никогда не замерзают при прохождении к коллектору. Применяя данное свойство, можно уменьшить глубину трубопровода, но это чаще всего делают, когда расстояние между выходом системы из постройки и коллектором незначительное. Стоит также отметить, что минимальное заложение канализации по стандартам СНиП зависит и от типа нагрузок, оказывающих воздействие на поверхность почвы в участках обустройства системы. Если они высокие, то трубы нужно обязательно закрывать.

Факторы для выбора

Выбор глубины закладки траншеи важен по многим причинам. Например, если трубы проложить на уровне промерзания земли, то жидкие отходы могут остыть, вследствие этого появится затор, и канализацией нельзя будет пользоваться до потепления. Избежать засоры можно также, устанавливая минимальное число соединений. В тех случаях, когда при монтаже трубопровода не обойтись без поворотов, то в точках стыкования устанавливают колодец. Доступ к нему должен быть свободным.

Для расчетов оптимальной глубины заложения наружных коммуникаций обязательно учитывают диаметр труб, материал, из которых они выпущены, и угол наклона 0.03 м на каждый погонный метр системы. Огромную роль также играет точка выхода канализации из дома и место размещение выгребной ямы.

Варианты уменьшения

В некоторых случаях возможно снизить глубину прокладки наружных труб. Чаще всего это доступно, если к системе подключены насосные станции, они обеспечивают быструю очистку каналов и тем самым зачищают трубы, будь они чугунные или стальные, от замерзания. Подобные системы считаются не самотечными, а полунапорными. Уменьшается заглубление и тогда, когда используемые трубы изготовлены из прочного материала и имеют толстые стенки. Понизить уровень глубины можно и за счет утепления трассы, для этого участок земли укрывают специальной подсыпкой, а сверху ставят декоративные холмики-насыпи или клумбы.

Уход за канализационными сетями и поточный ремонт

Канализационные сети время от времени выходят из строя. Основными видами поломок системы внутренней канализации являются:

  • Засор трубопровода;
  • Засор сантехнических приборов;
  • Неплотности трубопроводов;
  • Неисправности сантехнических приборов.

Засоры трубопровода и сантехнических приборов можно минимизировать, производя регулярную профилактику и прочистку системы с помощью специальных или подручных средств. В случае использования пластиковых труб, нужно быть предельно осторожным при прочистке, чтобы не повредить трубопровод изнутри.

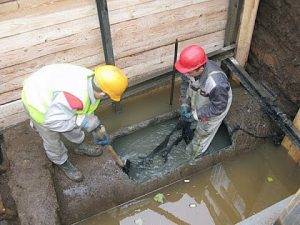

Прочистка канализационной трубы

Неплотности трубопроводов чаще всего возникают на месте стыка трубопровода с ревизиями и сантехническими приборами, а также раструбных соединений. Для удаления протечки между крышкой ревизии и ее фланцем необходимо помещать резиновую прокладку, смазанную с обеих сторон суриковой пастой. Неплотности раструбных соединений можно ликвидировать, поместив несколько витков смоляной пряди в зазор между трубами и намотав сверху белый канат.

Проколы и небольшие пробоины в трубе можно устранить с помощью стальных хомутов с пластиковой резиновой основой под ними. Участки труб, что имеют крупные пробоины, подлежат замене. Новый участок трубы подсоединяют с помощью двух муфт с резиновыми кольцами для герметичности соединения.

Неисправности сантехнических приборов чаще всего случаются по причине неправильного соединения их выпусков с канализационным трубопроводом. Самыми распространенными неисправностями являются: протечка воды в месте крепления унитаза, образование трещин в месте крепления умывальника, ржавчина пробок, ввернутых в горловину сифонов. Устранение этих поломок требует наличие опыта, поэтому рекомендуется произвести вызов мастера.

Принцип работы системы канализации

                Рассмотрим,
как работает канализация
общественного или индивидуального типа:

Централизованные сети

Конструкция и состав централизованных систем
приблизительно понятны большинству пользователей, хотя детального представления
не имеет почти никто. Состав сети имеет строгий порядок, хотя внешне может выглядеть хаотичным.
Внутренняя канализация подключается к наружной части системы, которая состоит из нескольких групп:

  • внутридворовые;
  • уличные;
  • коллекторы.

Наружные сети имеют безнапорную
структуру, т.е. стоки передвигаются самотеком. Для этого все трубопроводы
устанавливаются под определенным уклоном, определенным СНиП или ведомственными
нормативами. Организация наружных сетей выполняется по разным типам:

  • общесплавные. И бытовые, и ливневые стоки направляются в единый приемник;
  • раздельные. Для ливневых и бытовых стоков используются собственные коллекторы, не объединенные в один комплекс;
  • полураздельные. Используется общесплавной коллектор, но доставка стоков происходит по отдельным линиям.

Сточные воды содержат большое
количество активных или агрессивных компонентов. Особенно это заметно на
промышленных системах, где в состав стоков попадает большое количество отходов предприятия. Это выдвигает
специфические требования к материалу трубопроводов и колодцев. В их
производстве используются:

  • чугун;
  • полиэтилен;
  • полипропилен;
  • стеклопластик;
  • поливинилхлорид;
  • железобетонные трубы и кольца для коллекторов.

Встречаются трубы из других
материалов, но они недолговечны и в настоящее время практически не
используются.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
