Какие трубы для теплого пола лучше использовать — подробное сравнение

Параметры труб для теплого пола – какие лучше использовать

Желательно перед началом монтажа системы обогрева выполнить теплотехнический расчет, но обычно эти сложные вычисления производят для конструкций, располагающихся в помещениях большой площади. Во всех других случаях бывает достаточно практических рекомендаций, наработанных за годы монтажа.

Сначала нужно определиться с диаметром труб. Вне зависимости от материала их изготовления обычно это 16 и20 миллиметров. Трубы можно использовать разные, при этом гидравлическое сопротивление в системах изменяется незначительно. А так как насосное оборудование приобретается с запасом мощности, то данная разница не будет критичной.

Далее необходимо определить шаг укладки труб, который обычно равен от 10 до 35 миллиметров. При этом следует учитывать, что чем ближе они расположены друг к другу, тем сильнее будет нагреваться напольное покрытие. По этой причине около наружных, более холодных стен или при необходимости поддержания более высоких температур в комнате, можно делать шаг укладки меньше.

То, насколько небольшим будет этот показатель, зависит от гибкости выбранной трубной продукции – часто минимальный изгиб ограничивается сечением изделий. Например, у труб из металлопластика данный параметр равен 8 диаметрам. В данном случае, если использовать металлопластиковые изделия диаметром 16 миллиметров, то ближе, чем на 128 миллиметров(16х8), их не расположишь.

Когда эти параметры рассчитаны и выбрана схема расположения элементов водяного контура, которая может быть в форме «улитки» или «змейки», нужно определиться с длиной трубопровода для теплоносителя.

В этом случае поступают следующим образом:

1. На миллиметровой бумаге или на листочке в клетку чертят план (схему) с сохранением пропорций. Потом исключают зоны, где планируется установить мебель. На остальной площади рисуют планировку месторасположения труб. Дальше измеряют длину каждого из контуров и умножают на величину масштаба.
2. Второй способ аналогичен предыдущему, но ничего не наносят на бумагу. Берут шпагат или прочную нить и раскладывают согласно применяемой схеме. Потом измеряют протяженность шпагата.

Оба метода предполагают наличие погрешностей, но они незначительны. Все равно нужно добавить примерно 10% метража труб на возможную коррекцию и потери на поворотах.

При этом нужно помнить, что максимальная протяженность труб для одного контура пола с обогревом различается для разных сечений труб и материалов. Для металлопластиковой трубной продукции диаметром 16 миллиметров она составляет 80 метров, но, по мнению специалистов, оптимальная укладка не должна превышать 60 метров.

Для сшитого полиэтилена диаметром 18 миллиметров максимум равен 120 метров, а реально укладывают около 80-100 метров. В этом случае теплоноситель не будет сильно охлаждаться при более равномерном подогреве.

Когда обустраивается водяной теплый пол – какие трубы лучше каждый хозяин решает самостоятельно, но лидерами на рынке являются:

• металлопластиковые изделия европейского производства;
• полиэтиленовая продукция PEX-a и PERT.

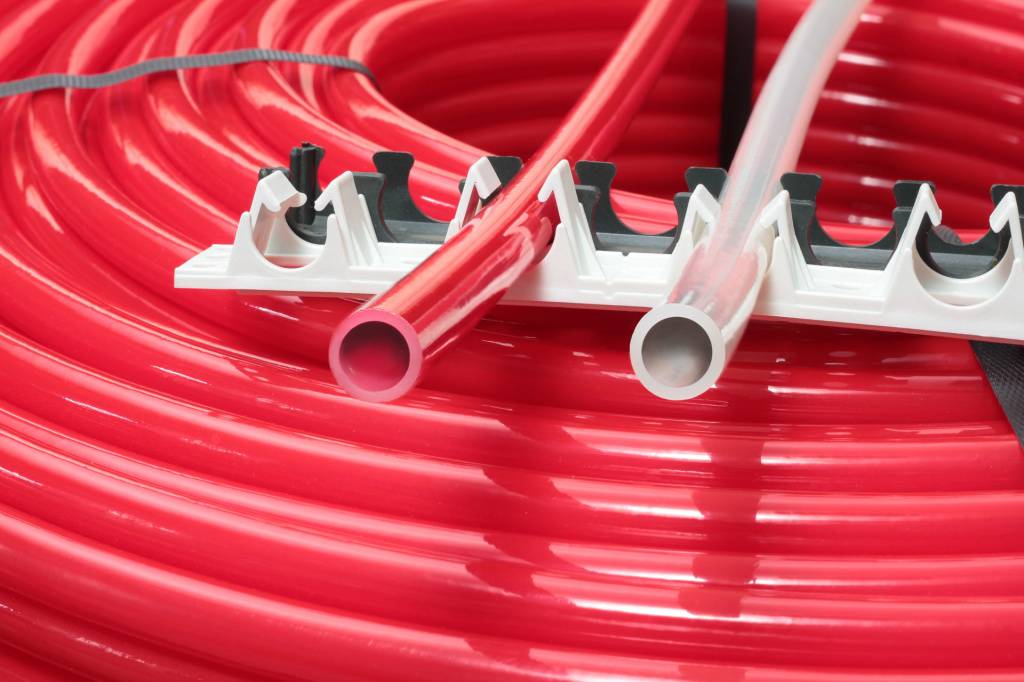

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Характеристики труб для водяного тёплого пола

Сооружение водяного тёплого пола — сложный и трудоёмкий процесс, особенно при использовании стяжки из бетона, и необходимости армировать конструкцию. Поэтому к трубам, которые планируется укладывать в «пирог», предъявляются большие требования.

Так как они не выдерживают высоких нагрузок, которые образуются вследствие высоких температур и давления создаваемого в трубопроводе.

Главное требование к трубопроводной магистрали в тёплом водяном полу, как в частном доме, так и в квартире — долговечность и герметичность. Необходимо чтобы при резком перепаде температуры не произошло разгерметизации системы.

Ведь при наличии стяжки, найти и устранить дефект сложно. Кроме того, он должен выдерживать воздействие агрессивных химических соединений, которые находятся в теплоносителе, и механические нагрузки

Не маловажное значение играет эластичность контура — он должен легко сгибаться

Не следует забывать и про уровень теплопроводности при выборе змеевика для тёплых полов водяного типа, чем больше этот коэффициент, тем устройство работает эффективней. А также, про степень расширения при нагреве, допустимым считается до 0,25 мм/мК.

Выпускаются трубы в бухтах с определённым метражом. Приобретая следует помнить, что петли должны быть цельными, без соединений.

Трубы полиэтиленовые

Для пола с обогревом используют один из двух видов полиэтилена: сшитый PEX или специализированный PERT. Термин «сшитый» имеет отношение не к листам материала, а к молекулам, из которых они состоят.

В результате особенности строения гибкость и прочность трубной продукции существенно возрастает, повышается температура перемещаемой среды. Если для обычного полиэтилена максимум составляет 40 градусов, то для сшитого – 95 градусов.

Чтобы различать трубную продукцию из шитого полиэтилена в зависимости от способа обработки, обращают внимание на обозначения:

• PE-Xa – означает, что термическая обработка производилась с применением пироксидов. В итоге прочность сшивки равна 75%;
• PE-Xc – после бомбардировки электронами прочность повысилась до 60%;
• PE-Xb –влажная обработка силаном проведена при наличии катализатора. Сшивка составляет 65%;
• PE-Xd – технология изготовления с обработкой азотом применяется редко.

Для обустройства системы теплого пола применяют полиэтилен, имеющий прочность сшивки 65 – 80%. Чем больше плотность материала, тем лучше, но и цена продукции выше. Специалисты рекомендуют при выборе, какую трубу использовать для теплого водяного пола, приобретать сшитый полиэтилен PE-Xa или PE-Xc.

При этом предпочтительнее трубы PE-Xc, поскольку бомбардировка электронами обеспечивает равномерную сшивку, а вот химические воздействия придают прочность верхним слоям материала и с углублением степень обработки понижается.

Единственный недостаток такого полиэтилена – высокая степень упругости. В результате труба легко гнется, но ее следует прикреплять к каркасу, в противном случае она возвращается в исходное положение.

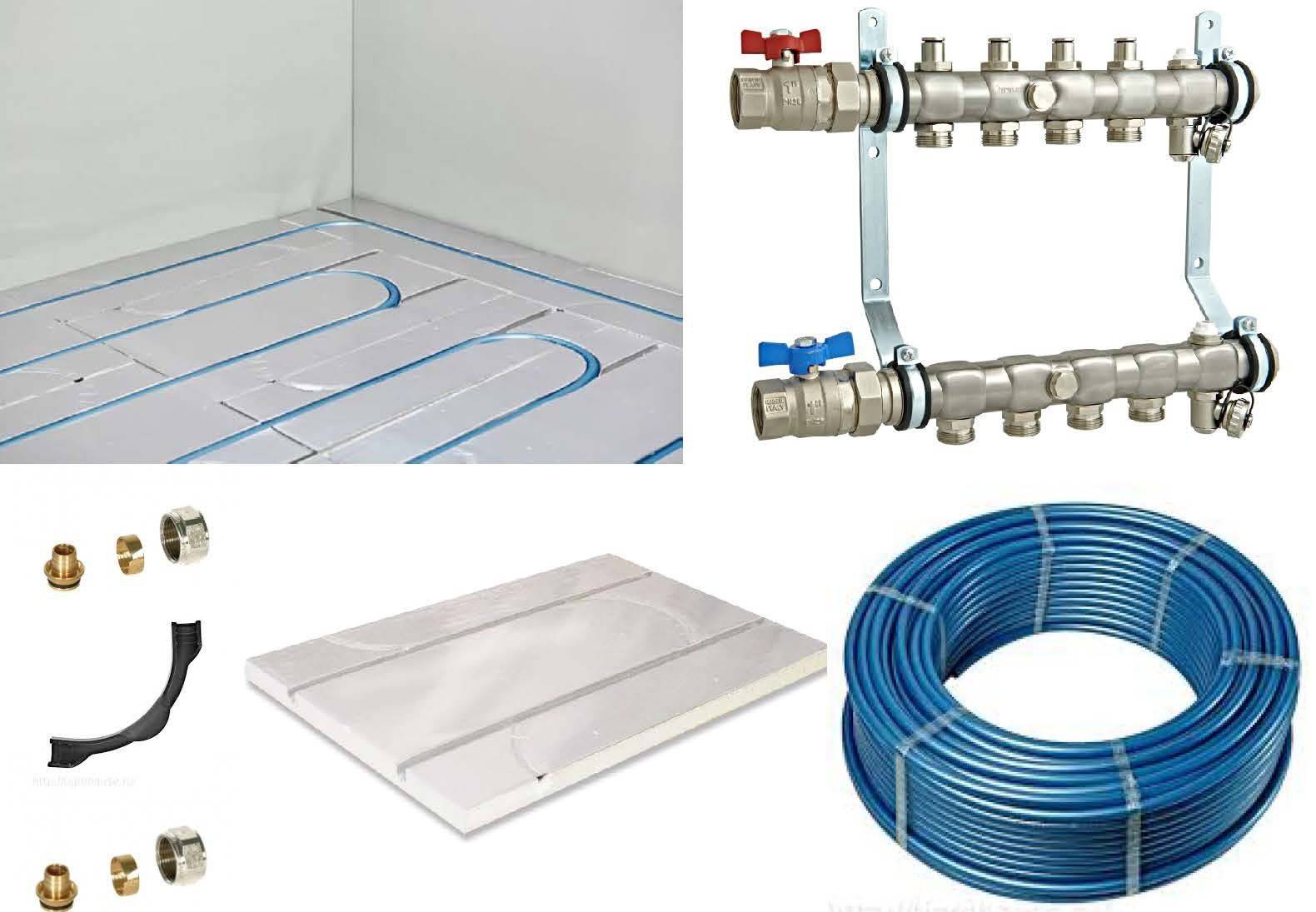

Многие производители изготавливают особые маты-подложки с двумя функциями:

• улучшение теплоизоляции;
• наличие системы фиксации для труб из полиэтилена.

Монтаж с их применением осуществляется проще и быстрее. При этом вне зависимости от скорости передвижения теплоносителя конструкция функционирует бесшумно. Поэтому трубу PEX для пола с обогревом рекомендуют опытные мастера.

Еще лучшими характеристиками обладают изделия PE-RT (перт). Молекулярное строение данного материала обеспечивает ему высокую гибкость и устойчивость к высокой температуре и давлению. В итоге можно сделать вывод, что при сравнении труб для теплого пола, наилучшим выбором является продукция PE-RT.

Основные свойства и параметры труб используемых в напольном и панельном отоплении

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа. Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

1. Рабочая температура теплоносителя Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов — относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго. Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.
2. Максимальное давление В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
3. Материал из которого произведена труба Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Формы укладки

Существуют различные способы укладки трубопроводов в стяжке.

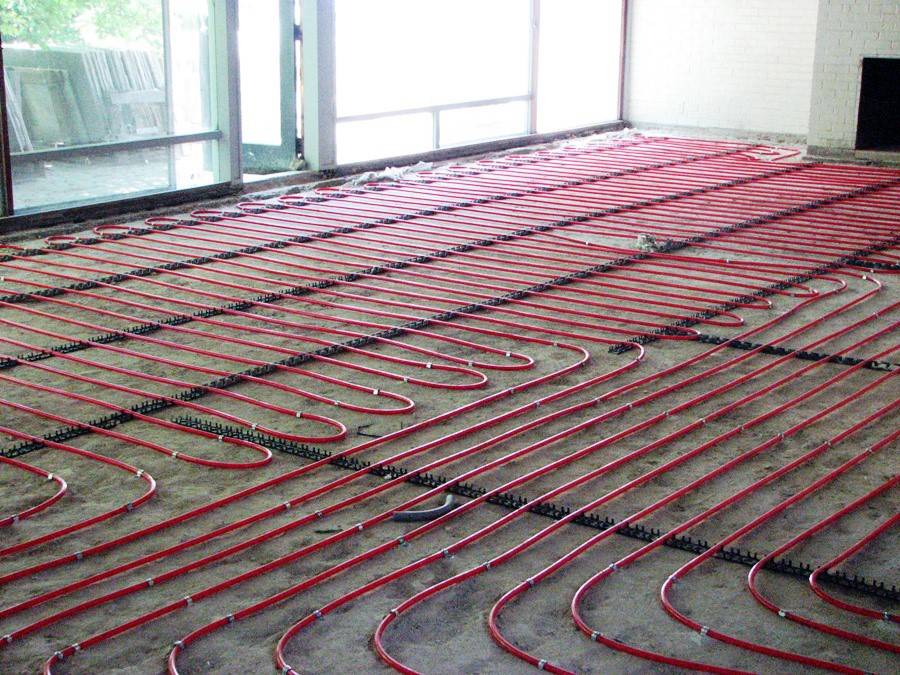

Змейка

При укладке змейкой, или меандром, трубопроводы размещают параллельно. Помещение при этом прогревается неравномерно. Способ подходит для маленьких помещений. Змейка применяется при комбинированном способе монтажа – коммуникации укладывают вдоль наружной стены и отсекают холодный воздух.

Угловая змейка

Труба укладывается вдоль наружного угла, следующие витки укладываются параллельно так, что трубопровод занимает квадрат. Подходит для прогревания углов. Сдвоенная угловая змейка применяется для помещений, у которых три стены – наружные.

Двойная змейка

Параллельно укладывается начало и конец одного контура отопления. Из всех вариантов змеек обеспечивает самый равномерный прогрев помещения.

Улитка

Иначе этот способ называют улиткой, ракушкой, спиралью. Трубопроводы укладываются по спирали, обеспечивается максимально равномерный нагрев всей площади. Так удобно размещать трубы в больших по площади помещениях.

Какой способ лучше

Соединение двух вариантов укладки позволяет оптимально расположить коммуникации в помещении. В больших комнатах лучше использовать улитку или комбинировать ее со змейкой – у наружной стены проложить несколько труб змейкой, а по остальной площади расположить трубы по спирали.

Змейка у наружной стены будет отсекать холод от стен и окон. Можно отрегулировать этот контур на более высокую температуру теплоносителя.

В маленьких помещениях, например ванной, коридоре, оптимальна змейка. В помещениях среднего размера – двойная змейка. При раскладке труб способом угловой змейки помещение будет прогреваться неравномерно, применение угловой змейки уместно только при прогревании углов при комбинированной укладке.

Нередко комбинированные варианты или смену расстояния применяют сознательно – для компенсации неотапливаемых участков (под мягкой мебелью) или обогрева рабочего места, игрового уголка для детей и т.д. Например, лучше немного сильнее обогреть:

1. Участок возле письменного стола, швейной машинки или фортепиано – там человек сидит неподвижно и может замерзнуть.
2. Часть комнаты, где часто и много играют дети.
3. Теплые участки вокруг кровати, зону отдыха с мягкой мебелью в гостиной.

В любом случае перед монтажом своими руками необходимо начертить схему укладки трубопроводов, рассчитав длину трубопровода и расстояние между витками. Затем вооружиться карандашом и миллиметровкой и начертить схему с учетом расстановки мебели и способа раскладки теплого пола. При этом учесть увеличение частоты укладки у мягкой мебели, кровати и других требующих тепла мест.

Тонкости укладки и подключения трубопроводов можно увидеть на нашем видео.

Требования к трубам

Поскольку теплый пол с водяным контуром требует создания стяжки, то к трубам для его прокладки предъявляют серьезные требования, они должны:

1. Быть надежной продукцией, причем настолько, чтобы их срок службы соответствовал продолжительности эксплуатации дома и составлял примерно 50 лет.
2. Представлять собой эластичные изделия, которые не повредятся в случае изгиба и не потеряют своих первоначальных свойств. Монтируемые контуры имеют протяженность от 60 до 120 метров, и по этой причине количество изгибов будет большим. Опытные мастера утверждают: чем легче гнется труба, тем быстрее делается монтаж.
3. Характеризоваться непроницаемостью для кислорода. Тогда отопительная конструкция получится защищенной от коррозийных процессов. Дело в том, что в теплоносителе в большом количестве содержится активный окислитель – кислород, в результате чего металлические элементы системы начинают постепенно разрушаться.
4. Иметь доступную стоимость, поскольку труб потребуется много.
5. Отличаться механической прочностью, ведь их укладывают в пол, а на него оказываются повышенные внешние нагрузки. Несмотря на то, что поверх труб будет цементная стяжка и напольное покрытие, главным качеством считается именно прочность. Если у трубной продукции она не соответствует требованиям, то поверх ее нужно уложить армирующий слой из сетки, который предотвратит разрушение.

Вышеперечисленным требованиям соответствуют некоторые виды труб. Прежде всего, это изделия из металлопластика, меди, гофрированной нержавейки, сшитого полиэтилена PEX и PERT. Частично отвечает требованиям армированный полипропилен.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Виды труб

Используя в качестве ориентира вышеупомянутые характеристики, можно сказать, что выбор труб для теплого пола ограничен. Более всего для этого подходят следующие виды:

• полипропиленовые;
• из сшитого полиэтилена;
• медные;
• металлопластиковые.

Рассмотрим подробнее каждый из видов.

Для того, чтобы теплый пол имел долгий срок службы и обеспечивал комфортную температуру необходимо, чтобы монтаж системы был выполнен качественно и по всем правилам

Полипропиленовые

Как и любой другой материал, полипропиленовые трубы обладают как плюсами, так и минусами. К положительным качествам такого материала можно отнести:

• Низкая цена. Является одним из самых недорогих вариантов.
• Долговечность. При соблюдении норм эксплуатации срок службы составляет более 25 лет.
• Монолитность. При соединении между собой или с фитингами используется специальная сварка (трубы спаиваются). В результате получается полностью монолитная и герметичная система.
• Экологичность. На протяжении всего периода эксплуатации они безопасны для здоровья человека и не выделяют вредных веществ даже при перегреве.

Но при всех этих достоинствах полипропиленовые изделия обладают одним большим минусом – они сложны в монтаже. Эта сложность заключается в том, что изгиб таких изделий без ущерба эксплуатационным качествам составляет порядка 8 – 10 радиусов самой трубы.

Таким образом, промежутки между ними составляют более одного метра. Еще один минус – невысокая температурная стойкость по сравнению с другими материалами – не более 95 градусов Цельсия. Таким образом, их применение ограничено.

Сшитый полиэтилен

В отличие от обычного полиэтилена сшитый полиэтилен обладает более высокими свойствами по эксплуатации, поэтому он все чаще применяется при изготовлении теплых полов.

К плюсам такого материала можно отнести:

• стойкость к повышенной температуре (до 120 градусов Цельсия);
• меньший радиус сгиба – около 5 радиусов самой трубы;
• не боится механических воздействий;
• не боится резких перепадов температуры и давления;
• пластичность (очень гибкий материал);
• даже если труба смята от неоднократных перегибов, то при нагреве возвращает себе первоначальную форму;
• стойкость к воздействию химических веществ и бактерий;
• экологичность (даже при плавлении или горении не выделяет вредных веществ).

Единственным минусом такого материала является то, что для его монтажа требуется большое количество крепежей, так как он не держит заданную форму.

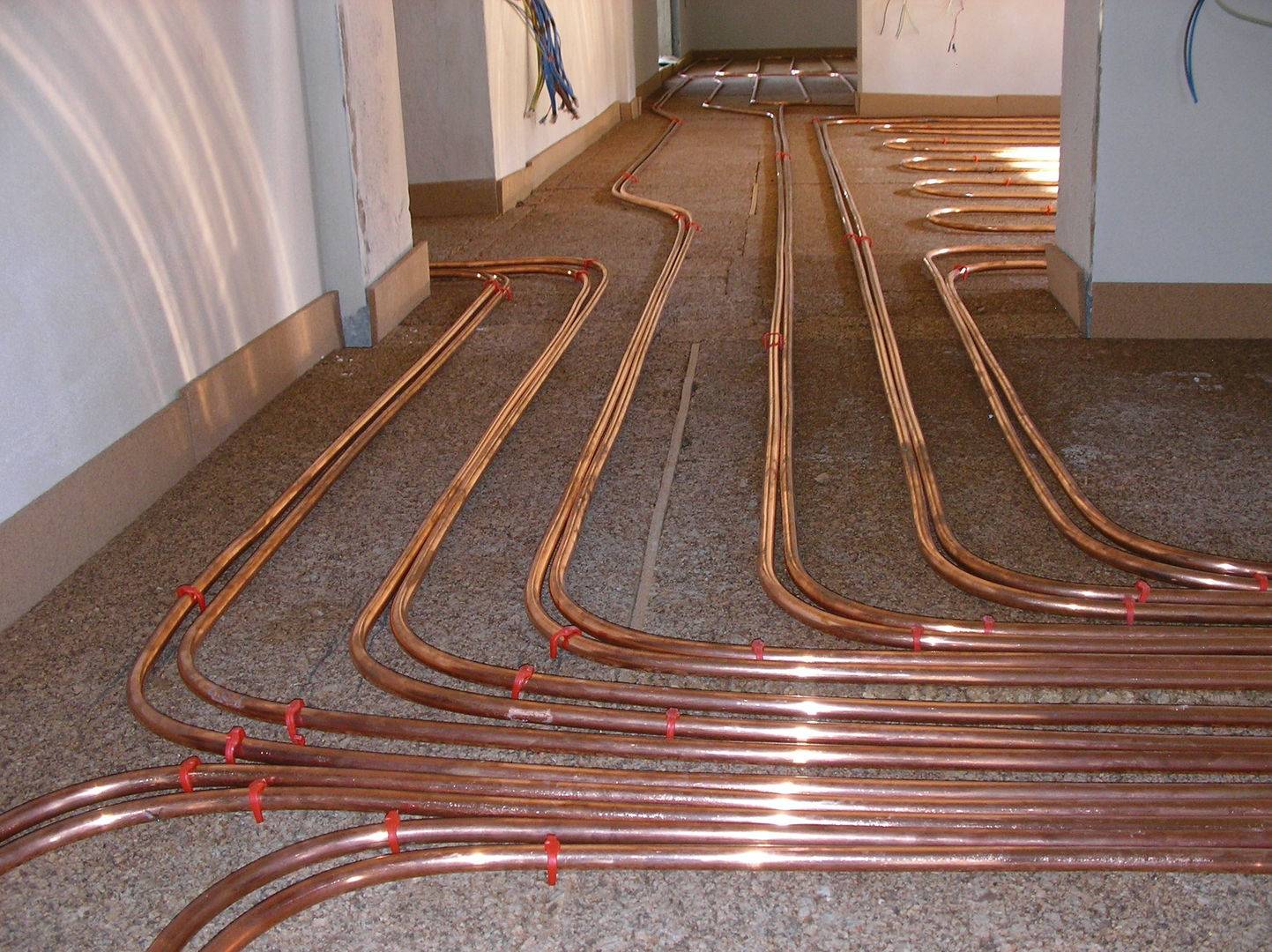

Медные

Медные трубы уже долгое время применяются при устройстве теплого пола. Они обладают высокими эксплуатационными качествами и способны выдерживать значительные механические воздействия, и при этом нейтральны к воздействию микроорганизмов и не подвержены коррозии.

Срок их службы является одним из самых продолжительных, и при качественном монтаже и нормальной эксплуатации составляет более 50 лет. Не менее важным является способность выдерживать значительные перепады температур (от -100 градусов Цельсия до +250), не теряя при этом своих эксплуатационных качеств. К тому же, радиус изгиба при укладке таких труб совсем невелик.

Тем не менее, они обладают и рядом недостатков:

• Во-первых, это самый дорогой материал из всех рассматриваемых.
• Во-вторых, для надежности соединения используются специальные пресс-фитинги, установку которых могут производить только специалисты с нужным оборудованием. Таким образом, возникают дополнительные расходы на монтаж.
• В-третьих, при повышенной кислотности и жесткости воды значительно сокращается срок эксплуатации.

Металлопластиковые

Металлопластиковые трубы являются самыми популярными при изготовлении теплых полов. Во многом это связано со схожими с медью эксплуатационными свойствами, при более низкой цене.

Положительными качествами такого материала является:

• долгий срок службы (более 50 лет при нормальной эксплуатации),
• имеют небольшой радиус изгиба и держат заданную форму, что позволяет дополнительно сэкономить на крепеже,
• высокая степень звукоизоляции (практически неслышно тока воды),
• меньший вес по сравнению с медными,
• экологичность.

Они практически не обладают отрицательными качествами. Единственным негативным моментом может являться ненадежность соединения труб фитингами, так как даже при малейшем зазоре между внутренним диаметром соединительного элемента и внешнего диаметра трубы может произойти течь.
