Выбор бака для системы водоснабжения

Рассчитываем объем резервуара

Данный этап является, пожалуй, самым ответственным. Ведь от выбранного объема будет зависеть как эффективность функционирования системы водоснабжения, так и затраченные средства на покупку резервуара – чем он больше, тем дороже. К тому же объем определяет и габариты устройства: для больших баков нужно больше места при установке. Таким образом, следует рационально подойти к этому вопросу, чтобы не возникло ни проблем с установкой, ни необоснованных финансовых затрат.

Важно понять, что не совсем правильно отталкиваться от необходимого запаса воды. Многие покупатели так и полагают: чем больше бак, тем больше жидкости в запасе, следовательно, при отсутствии электроэнергии и отключении насоса можно будет расходовать эту воду

Скажем прямо: накопление воды не основная функция гидроаккумулятора – для этого есть накопительные баки. Это лишь средство компенсации давления в системе и сокращения числа включений насоса – в этом состоит главная цель. Вести расчет мы будем именно из данных соображений.

Существуют приблизительные рекомендации выбора по нескольким параметрам. Например, по количеству водоразборных точек: для 1 – 2 точек необходим бак объемом до 50 л, для 3 – 4 точек – объемом в 80 – 100 л, для 4 – 5 точек – объемом в 150 – 200 л. Данный параметр определяют и исходя из мощности насоса: для 0,5 кВт – 24 л, 1 кВт – 50 л, 1,5 кВт – 100 л. Эти значения приблизительны и лишь отражают зависимость объема гидроаккумулятора от мощности насоса и расхода воды. Предлагаем вам более точный алгоритм расчета.

Для начала определим суммарный коэффициент потребления воды (Су) в доме. Для этого нужно составить список всех водоразборных точек и указать их количество. Чтобы алгоритм был более понятным, будем вести расчет на примере.

смесители – 2 шт. (мойка и душ),
унитаз – 1 шт.,
стиральная машина – 1 шт.

Расчет будем вести по формуле: Су = Сх*n, где Сх – коэффициент использования, n – количество водоразборных точек. Определить коэффициент использования вам поможет таблица № 1.

Точка водоразбора	Сх
Унитаз	3
Душ	2
Ванная	2
Кран в умывальнике	6
Кран в кухонной мойке	2
Стиральная машина	2
Посудомоечная машина	2
Поливочный кран	2

Отталкиваясь от нашего примера, получим следующее: Су мойки = 2, Су душа = 2, Су унитаза = 3, Су стиральной машины = 2. Общий коэффициент Су = 2+2+3+2=9. Исходя из этого значения мы определяем максимальный расход воды, Аmax. В этом поможет таблица № 2.

Су	4	6	8	10	12	14	16	18	20	25	30	35
Аmax, л/мин	12	18	24	30	36	40,8	46,8	51	55,8	67,8	78	87,6

Так как для нашего примера значение Су = 9 и по таблице мы можем приблизить его к 8, суммарный расход воды составит примерно 24 л/мин.

Теперь приступим к расчету необходимого объема, Vt. Для этого воспользуемся формулой:

Vt – объем гидроаккумулятора, л;
K – коэффициент, соответствующий мощности насоса;
Amax – максимальный расход воды, л/мин;
Pmax – максимальное значение давления для отключения насоса, бар;
Pmin – минимальное значение давления для запуска насоса, бар;
Pprec – начальное давление в гидроаккумуляторе, бар.

Определить коэффициент К поможет таблица № 3.

Р, кВт	0,47 – 1,5	1,5 – 2,5
К	0,25	0,375

Показатель Р – это мощность насоса, которую можно узнать в его техническом паспорте или инструкции. Допустим, что в нашем случае он будет составлять 1 кВт. Следовательно, К = 0,25.

Расход воды мы уже подсчитали, поэтому Amax=24 л/мин.

Что касается давления, для расчета возьмем следующие показатели включения автоматики: Рmin = 1,6 бар, а Рmax = 2,7 бар. Узнать их вы можете в паспорте насоса или блока автоматики. Pprec = 1,5 бар.

По нашим расчетам выходит, что объем гидроаккумулятора должен быть не меньше 21 л. Можно приобрести резервуар на 24 л, так как модели такого объема широко представлены на рынке. Приведенная формула помогает определить минимальное значение объема. В зависимости от своих нужд вы можете смело увеличить его в большую сторону, купив бак объемом и в 50, и в 80 л.

Чтобы определить объем резервуара для вашей системы водоснабжения, воспользуйтесь приведенным алгоритмом, взяв параметры вашего насоса, автоматики, количества водоразборных точек. Рассмотренный нами пример доказывает, что произвести необходимые расчеты не так уж и сложно. Надеемся, что информация этой статьи поможет сделать все правильно.

Устройство гидроаккумуляторов для водоснабжения частных домов

Этот агрегат состоит из двух частей – самого гидробака и мембраны, разделяющей его внутренний объем на 2 отдела, один из которых заполняется водой, а другой воздухом. Гидробаки 100 литров и более, снабжаются клапаном, через который стравливается воздух, скапливающийся в воде. Устройства меньшего объема оборудуются специальным вентилем или краном для этих целей.

Мембрана для гидроаккумулятора изготавливается из бутила – специального прорезиненного материала, который устойчив к бактериальным воздействиям и отвечает всем требованиям санитарно-эпидемиологических норм.

Иногда груша внутри резервуара лопается – в этом случае требуется замена

Открытый бачок

Все излишки в системе постепенно выталкиваются в это приспособление, поэтому зачастую их устанавливают в самой высокой точке постройки, часто я видел такое оборудование на крыше, они были утеплены специальными материалами.

Несколько сотен грамм в небольшой схеме отопления могут привести к значительным поломкам, выдавливаются прокладки, нарушается целостность труб. Поэтому без таких агрегатов обеспечить действенный и безопасный процесс не получится.

Устройство и принцип работы

Подобные модели достаточно просты в изготовлении, чем мембранные баки, их зачастую конструируют самостоятельно, для этого нужен металл и навыки в сварном деле. Если сказать проще, то для реализации задуманного можно использовать даже пустую канистру, необходимо лишь правильно подвести трубопровод, и обеспечить герметичность соединений.

Принцип действия также незамысловат, в процессе расширения лишний теплоноситель заполняет резервуар, а после остывания возвращается в систему.

Как рассчитать объем

Поскольку жидкость контактирует с воздухом, она будет постепенно испаряться, без участия человека устранить все нюансы процессов не получится. Для просчета объема существуют специальные формулы, используя их, можно достаточно быстро и точно вычислить нужный размер открытого расширительного бака. Изначально находится увеличение жидкости при повышении температуры, а затем эти показатели округляются в большую сторону.

Подключение

Благодаря доступности такие приспособления пользуются спросом на протяжении многих лет, их устанавливают зачастую на крышах частных домов. Существуют самодельные конструкции как прямого, так горизонтального строения. Они могут располагаться в стоячем положении или крепиться к дымоходной трубе для беспрепятственного ремонта.

Не исключается вынос агрегата в жилые помещения, найти верхнюю точку можно достаточно просто, но я не считаю это решение максимально эстетичным для интерьера комнаты, такие манипуляции лучше производить исключительно в бытовых помещениях.

Принцип действия

В системе нарастает давление жидкости. Затем накопительный бак заполняется определенным объемом.

В нем отсек для воды постепенно увеличивается, а противоположный отсек, содержащий воздух, уменьшается.

Этот процесс происходит до получения равновесия, иначе говоря, нужного давления в системе. При падении давления ниже уровня давления воздуха, происходит своевременное сокращение внутренней мембраны.

За счет неё нормализуется подача воды. Устройство бака функционирует столько, сколько необходимо для стабилизации давления воды и воздуха.

Познавательную статью о гидроаккумуляторах Джилекс читайте здесь.

Выбор марки производителя

Запомните самое главное: система водоснабжения – это не то, на чем можно экономить. В том случае, если же вы приобретете расширительный бак низкого качества (пусть даже по бросовой цене), то следует понимать, что рискуете остаться на неопределенное время вообще без водоснабжения и с необходимостью весьма значительных финансовых затрат, отличающихся от разницы стоимости этих баков на пару «нулей». Как вы уже, скорее всего, правильно поняли, затраты будут связаны с , которая вышла из строя благодаря низкому качеству расширительного бака.

Особое внимание необходимо обратить на качество каучука – главного составляющего мембраны (этот компонент влияет не только на долговечность устройства, но и на качество поставляемой воды).
В качестве надежного производителя можно смело порекомендовать следующие марки: Элби, Рефлекс, Зилмет, Аквасистем.

Характеристика закрытых расширительных баков

Расширительные емкости – это резервуары цилиндрической или шарообразной формы с горизонтальным или вертикальным расположением рабочей камеры. Могут быть напольной или подвесной конструкции.

Оборудование предназначено для обеспечения бесперебойной эксплуатации систем водоснабжения жилого дома, подключенных к центральной сети. Для работы в структуре водопровода, подающего ресурс из подземных источников (скважины, колодцы), предназначены гидроаккумуляторы. Они поставляются в комплекте насосных станций, у них то же назначение, но другие требования и условия эксплуатации.

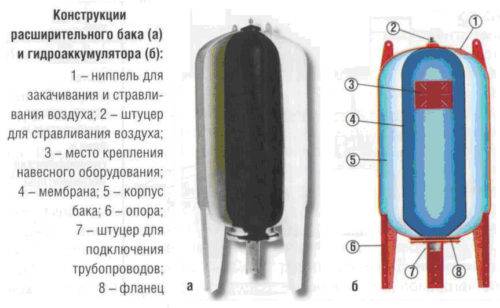

Особенности устройства и конструкции

Расширительный бак представляет собой непроницаемую емкость, выполненную из высоколегированной стали. Пространство рабочей камеры прибора делит на две части резиновая мембрана, которая по своей форме и способу крепления может быть двух видов.

В первом варианте – это вертикально установленный клапан, с одной стороны которого находится воздух, а с другой – вода. Вторая модификация устройства изготавливается в форме сплошной грушевидной емкости из резины, которая внизу, через выпускной клапан, фиксируется к корпусу прибора. Внутри мембраны находится жидкость, а снаружи – воздух.

Принцип работы гидроаккумулятора

Принцип работы гидроаккумулятора.

Гидроаккумулятор – это стальная емкость с металлическими опорами. Внутри корпуса находится две камеры – воздушная и гидравлическая. Верх воздушной камеры оборудован ниппелем, через который можно сбросить или накачать воздух. Низ емкости заканчивается специальным штуцером для соединения с водопроводом.

Принцип работы мембранного механизма следующий: после запуска перекачивающей станции вода подается в бачок прибора до тех пор, пока плотность в системе не превысит максимально допустимого уровня, после чего реле отключает гидроаккумулятор. При открытии кранов объем воды в камере уменьшается, сила напора падает, автомат подключает насос, и давление стабилизируется.

Классификация по области применения

Расширительные баки по своему внешнему виду и способу изготовления разделяют на открытые и закрытые конструкции. Оборудование открытого типа – это емкость накопительного действия, которая применяется в загородных домах с ограниченным водоснабжением. Размер и материал резервуара подбирают с учетом необходимого объема воды в сутки. Камеры такого типа используют в качестве дополнительного оборудования при устройстве отопления жилых зданий.

Устройства закрытого типа служат для компенсации температурных расширений и стабилизации давления в следующих системах:

подачи холодной воды;
горячего водоснабжения;
отопления;
водоочистки.

Материалы для гидропневматического оборудования

Безотказная работа любого гидропневматического агрегата зависит от правильного выбора мембраны. В зависимости от области применения и условий эксплуатации деталь может изготавливаться из следующих материалов:

Натуральная резина – предназначена для приборов с рабочим температурным диапазоном -5…+50°С.
Бутил-каучуковая диафрагма – работает в пределах 0…+120°С.
EPDM – синтетический эластомер, эксплуатируется в режиме +1…+110°С, рабочий напор жидкости – до 12 бар.
SBR-диффузор из стирол-бутадиеновой резины для горячего и холодного водоснабжения – до 15 бар, +1…+100°С.

Расчет объема бака перед выбором

Для того чтобы правильно настроить систему водопровода квартиры, нужно не ошибиться в выборе объема расширительного бака. Методика расчета размера емкости построена на сборе информации о бытовых приборах, расположенных в квартире.

Расчет объема бака перед выбором.

Составляем перечень точек подключения с указанием числа каждого типа оборудования, частоты включения в сутки и определяем суммарный коэффициент расхода воды (Cy). Например, есть два умывальника, общая частота использования 6 раз/сутки: 2х6 = 12. Такие вычисления необходимо произвести с каждым наименованием. Затем сложить все значения. Полученная сумма и будет показателем потребления ресурса в квартире.

На основании опыта использования системы расчетов объем емкости для квартиры равен:

до 3 потребителей – расширительный бак до 24 л;
до 8 точек – 50 л;
свыше 10 приборов – 100 л.

Как подключить гидроаккумулятор для отопления – правила расчета и схема

Для нормализации давления в системе отопления используется целых ряд устройств. Но важнейшим из них является расширительный бак или гидроаккумулятор. Его конструкция дает возможность в автоматическом режиме стабилизировать показатели давления теплоносителя при изменении температурного режима.

Назначение

Гидроаккумулятор устанавливается только для систем отопления закрытого типа. Они характеризуются высоким давлением воды, которое происходит вследствие ее нагрева. Поэтому при превышении допустимого показателя необходима система компенсации. Для этого и предназначен гидроаккумулятор.

Он представляет собой стальную конструкцию, которая внутри разделена на две камеры. Одна из них предназначена для заполнения водой из системы отопления, а вторая служит воздушным компенсатором. Для установки оптимального показателя давления в воздушной камере в гидроаккумуляторе предусмотрен клапан. С его помощью изменяют степень нагнетания воздуха, тем самым адаптируя устройство под параметры конкретной системы отопления.

Камеры разделяет эластичная мембрана или баллон из резины. При поднятии температуры воды в трубах выше критической происходит скачок давления. Жидкость, расширяясь, начинает давить на стенки разделительной мембраны. Она же, в свою очередь, под действием этой силы увеличивает объем заполнения водяной камеры. Это приводит к нормализации давления внутри всей системы.

Правила подключения, схема

При монтаже гидроаккумулятора следует руководствоваться определенными правилами. Прежде всего – необходимо выбрать участок в тепловой магистрали, где он будет установлен. Специалисты рекомендуют монтировать расширительный бак в обратную трубу с охлажденной водой. Но в то же время он должен быть установлен до насосного оборудования. Общая схема монтажа выглядит следующим образом.

Как видно, в качестве защиты магистрали от перепада давлений жидкости на выходе из отопительного оборудования установлен предохранительный клапан. Он выполняет те же функции, что и гидроаккумулятор, но рассчитан на более высокие скачки давления. Расширительный бак необходим для нормализации работы отопления при небольших перепадах давления.

Перед началом монтажа следует учесть следующие особенности:

Выбор места установки. Основным требованием к нему является свободный доступ к устройству. В особенности это касается регулировочного клапана воздушной камеры.
На участке между насосом и расширительным баком не должно стоять другой запорной или регулирующей арматуры. Она может внести существенные изменения в гидравлическом сопротивлении.
Температура в помещении, где устанавливается гидроаккумулятор, не должна быть ниже 0°С.
Его поверхность не должна испытывать механические нагрузки или внешние воздействия.
Срабатывание редуктора давления на выпуск воздуха из камер должно быть установлено согласно параметрам отопительной системы.

Руководствуясь этими правилами можно самостоятельно установить расширительный бак. Но при этом следует соблюдать правила подключения, использовать изделия из качественного материала и рассчитать оптимальный объем бака.

Для расчета необходимо знать общий объем системы отопления, оптимальную и максимальную величину давления в ней, а также коэффициент расширения воды. Формула для вычисления величины гидроаккумулятора мембранного типа:

е – коэффициент расширения воды – 0,04318;
С – общий объем системы отопления;
Pi – начальное давление;
Pf – максимальное давление.

Рассмотрим пример расчета для отопления с общим объемом 500 л, оптимальным показателем давления в 1,5 бар, а максимальным – 3 бар.

Эта методика позволит правильно выбрать и подключить расширительный бак для системы отопления закрытого типа.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Это интересно: Полимерная фасадная штукатурка: расписываем по пунктам

Расчет объема расширительного бака для отопления

Объем расширительного бака выбирается таким образом, чтобы при нагреве теплоносителя до максимальной рабочей температуры, рост давления в системе отопления не превышал допустимой величины (оставался ниже давления срабатывания предохранительного клапана).

Объем расширительного бака для системы отопления емкостью до 150 литров

Для систем отопления, содержащих небольшое количество теплоносителя, до 150 литров, объем расширительного бака выбирают по упрощенной формуле:

V_n = 10 — 12% x V_s ,

где: V_n — расчетный объем расширительного бака; V_s — полный объем системы отопления.

Выбирают бак с номинальным объемом больше расчетного.

Расчет емкости расширительного бака для системы отопления объемом свыше 150 литров

Расчет начинают с определения приращения объема теплоносителя — дополнительного объема, который образуется в результате нагрева жидкости до рабочей температуры — V_e.

V_e = V_sx n%,

где, V_s — полный объем системы отопления; n% — коэффициент расширения жидкости в системе отопления.

Значение коэффициента расширения n%, при максимальной рабочей температуре теплоносителя (воды) в системе отопления, определяется из таблицы:

T oC	40	50	60	70	80	90	100
n_v%	0,75	1,17	1,67	2,24	2,86	3,55	4,34

Коэффициент расширения для антифриза на основе водного раствора этиленгликоля (Тосол и др.) определяется по формуле:

n_a% = n_v% x (1 + e_a% / 100),

где n_v% — коэффициент расширения воды из таблицы выше; e_a% — процентное содержание этиленгликоля в растворе антифриза.

На втором этапе расчета (вторым действием) определяют объем водяного затвора в баке, V_v — это объем теплоносителя, который изначально заполняет расширительный бак под действием статического давления в системе отопления. Емкость водяного затвора определяют по формуле:

V_v = V_sx 0,5% , но не менее 3-х литров.

На третьем этапе находим начальное давление в системе отопления — P_o. Оно равно статическому давлению в системе отопления и определяется из расчета 1 бар = 10 метров водяного столба. Высота водяного столба в системе отопления равна расстоянию по вертикали между крайней нижней и самой верхней точкой системы, в которых находится теплоноситель. По чертежам или в натуре определяют вертикальные отметки крайних точек системы отопления. Разница между верхней и нижней отметками и будет равна высоте водяного столба жидкости в системе.

На четвертом этапе расчета определяют величину максимального рабочего давления в системе отопления — P_e. Максимальное рабочее давление должно быть меньше давления срабатывания предохранительного клапана в системе отопления на величину, минимум 0,5 бар.

P_e = P_k — (P_kx 10%), но обязательно P_k — P_e => 0,5 бар.

где: P_k — давление срабатывания предохранительного клапана.

В заключении расчета определяют необходимый объем мембранного расширительного бака для отопления по формуле:

V_n = (V_e + V_v) x (P_e + 1)/(P_e — P_o)

Выбирают бак с номинальным объемом больше расчетного.

Пример расчета расширительного бака

Выполним расчет расширительного бака для системы отопления с исходными данными:

Общий объем V_s = 270 л.

Высота водяного столба 6 м., отсюда начальное давление P_o = 6/10 = 0,6 бар.

Максимальная рабочая температура теплоносителя (воды) 90 оС. По таблице определяем коэффициент расширения n% = 3,55%.

Предохранительный клапан настроен на срабатывание при давлении P_k = 3 бар.

Производим расчет:

V_e = 270 л. x 3,55% = 9,58 л.;

V_v = 270 л. x 0,5% = 1,35 л., так как 1,35 < 3, то принимаем V_v = 3 л.;

P_o = 0,6 бар.;

P_e = 3 бар. — (3 бар. х 10%) = 2,7 бар., так как обязательно выполнение условия P_k — P_e => 0,5 бар., то принимаем P_e = 2,5 бар.

Vn = (9,58 л. + 3 л.) х (2,5 бар. + 1) / (2,5 бар. — 0,6 бар.) = 23,18 л.

Результат:

Принимаем к установке расширительный бак с номинальным объемом 24 литра.

Купить расширительный бак для отопления

расширительный бак для отопления

⇆

Кроме объема, при выборе конкретного типа расширительного бака, необходимо учитывать максимальное рабочее давление, на которое рассчитан бак.

Еще статьи на эту тему:

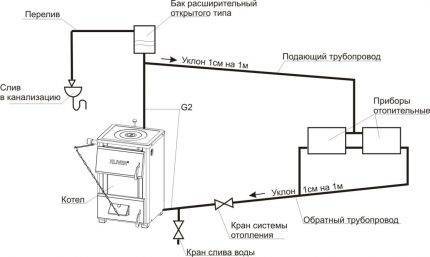

Подключение расширительного бачка

Место для монтажа такого бака выбирают там, где забор избыточного теплоносителя будет максимально эффективным.

Выясняя, как правильно установить расширительный бак в открытую систему отопления, нужно обратить внимание на три важных момента:

выбрать самую высокую точку контура;
поместить бак непосредственно над котлом отопления, чтобы их можно было соединить вертикальной трубой;
обеспечить перелив на случай аварии.

Требования объясняются особенностями функционирования самотечных систем отопления. Горячий теплоноситель перемещается от котла по трубам и достигает расширительного бака, потеряв значительную часть тепловой энергии.

Открытый расширительный бак нужно ставить в самой высокой точке отопительного контура, а также непосредственно над котлом отопления

Остывшая вода естественным образом перетекает по трубам в теплообменник для нового нагрева. Расположение бака в наиболее высокой точке позволяет удалять из теплоносителя пузырьки воздуха, попавшие в систему.

Рассчитать вместительность бака для открытой системы просто. Измеряют общий объем теплоносителя в контуре, 10% от этого показателя составит искомую цифру. Чаще всего расширительный резервуар устанавливают на чердаке.

Это особенно удобно, если нужна большая емкость, ведь для нормальной работы самотечной системы может понадобиться значительное количество теплоносителя. А расширительный бак малого размера можно поставить даже на кухне под потолком, если это позволяет правильным образом связать его с отопительным котлом.

Если расширительный бак установлен на неотапливаемом чердаке, его следует утеплить, чтобы максимально сохранить тепловую энергию в доме

Если же устройство пришлось поставить на чердаке, нужно позаботиться о его утеплении

Это особенно важно, если чердак не отапливается. Хотя теплоноситель и поступает в бак уже остывшим, не стоит пренебрегать возможностью сохранить часть тепловой энергии. В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление

В дальнейшем для нагрева понадобится меньше времени и топлива, что заметно сократит расходы на отопление.

Для подключения расширительного бака и перелива нужно провести в котельную две трубы. Перелив обычно подключают к канализации, но иногда владельцы дома решают просто вывести трубу наружу, аварийный сброс производится наружу.

Конфигурация расширительного бака может быть любой, такие устройства изготавливают из листового железа, пластиковых баков и других материалов, которые хорошо переносят нагрев

После того, как место для установки расширительного бачка выбрано и рассчитан его объем, нужно найти и установить подходящую емкость. Небольшие баки крепят на стене с помощью кронштейнов или хомутов.

Вместительные емкости нужно устанавливать на полу. Герметично закрывать такой бак не нужно, но крышка все же понадобится. Она необходима, чтобы защитить теплоноситель от мусора.

Часть воды из открытой системы испаряется, потерянный объем необходимо восполнять. Теплоноситель обычно доливают в открытый контур именно через расширительный бак.

Этот момент нужно учесть при выборе места для монтажа устройства. Не всегда удобно носить воду ведром на чердак. Проще заранее предусмотреть установку подающей трубы, которая ведет к расширительному баку.

Как работает и как устроен расширительный бак (вне зависимости от того, каков объем специальной емкости — 100, 200 литров или менее)?

Основная функция этого устройства заключается в поддержании давления в системе, осуществляющей подачу воды для частного дома или дачи. В большинстве случаев для водоснабжения применяются закрытые устройства мембранного типа. Расширительный бак для водоснабжения подобного типа — Это емкость с вмонтированной в нее резиновой мембраной, которая, в свою очередь, разделяет расширительный (накопительный) бак, вне зависимости от того, каков объем — 100 литров или менее, на две полости — одна из них будет заполнена водой, а вторая — воздухом. После того, как будет выполнен запуск системы, электронасос наполнит первую камеру. Естественно, что объем камеры, в которой будет находиться воздух, станет меньше. Согласно законам физики, при снижении величины объема воздуха в баке (опять же, вне зависимости от того, объем емкости будет 100 литров или же меньше) давление будет повышаться.

Устройство расширительного бака для холодной воды

При достижении давлением определенной отметки с последующим повышением, насос выключается в автоматическом режиме. Повторная его активация возможна только лишь в том случае, если давление опустится ниже установленного значения. Как следствие, вода станет поступать из водяной камеры бака (отдельной емкости). Подобный механизм действия (его постоянные повторения) автоматизированы. Показатель давления контролируется специальным манометром, который установлен на устройстве. Возможно изменение первичных настроек.

Основные функции вмонтированного в автономную систему водоснабжения расширительного бака (как специальной емкости) заключаются в следующем.

Установленный в системе или дачи мембранный расширительный бак (специальная емкость) выполняет сразу несколько функций:

Обеспечение стабильного давления в том случае, если в определенный момент насос не функционирует.
Емкость осуществляет протекцию системы водоснабжения честного дома или дачи от вероятного гидравлического натиска, который может возникнуть из-за резкого изменения напряжения в сети или в том случае, если же в трубопровод попадает воздух.
Сбережение под давлением незначительного (но строго определенного) количества воды (то есть, это устройство, по факту — ).
Максимальное снижение износа системы водоснабжения частного дома.
Применение расширительного бака позволяет не использовать насос, а воспользоваться жидкостью из резерва.
Одно из наиболее важных предназначений подобного рода устройств (в данном случае речь идет исключительно о мембранных расширительных емкостях) заключается в том, чтобы обеспечивалась подача максимально чистой воды жителям частного дома.

Устройство и функции расширительного бака

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по манометру, который может быть установлен на оборудовании. Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

Поддерживает давление при отключенном насосе.
Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
Сохраняет под давлением некоторое количество воды.
Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Монтаж водопровода

Если вода добывается из скважины, на ней устанавливается насос.

Его тип зависит от глубины источника:

до 8 м – поверхностный насос;
от 8 до 20 м – поверхностный насос с выносным эжектором;
свыше 20 м – погружной насос.

Всасывающий трубопровод поверхностного насоса должен оснащаться обратным клапаном. Если применяется погружной насос, обратный клапан устанавливают на ведущем к дому трубопроводе.

Накопительная схема с насосной станцией и гидроаккумуляторами

В автоматическом режиме включение и отключение насоса осуществляется согласованными сигналами трех элементов:

датчика уровня, установленного в скважине;
реле защиты от сухого хода;
поплавкового выключателя, установленного в накопителе.

Гибким армированным шлангом диаметром в 1» насос подключается к полиэтиленовому трубопроводу (наружный диаметр – 32 мм), проложенному до накопителя.

Если бак имеет большой объем и устанавливается на междуэтажном перекрытии, под него следует уложить настил из толстых досок, который распределит весовую нагрузку на большую поверхность.

Водоснабжение дома из скважины с накопительным баком

Монтаж поплавкового крана выполняют в следующем порядке:

На хвостовик клапана надевается шайба, после чего он вставляется во входное отверстие.
Затем с внутренней стороны на хвостовик одеваются: пластина жесткости, вторая шайба и фиксирующая гайка.
Теперь с наружной стороны к хвостовику необходимо прикрутить переходник, к которому будет подсоединяться подающий трубопровод.
Аналогично устанавливается поплавковый выключатель для насоса.

При верхней установке бак остается подключить к канализации и водопроводной сети. Если бак расположен под землей, необходимо установить и подключить насосную станцию с мембранным гидроаккумулятором. Как и скважинный насос, станция должна иметь защиту от сухого хода, которая отключит ее как только бак опустеет.
