Выгребная яма из покрышек

Выгребная яма для небольшой семьи

Нет смысла обустраивать сложные многокамерные выгребные ямы для небольшого загородного дома или частного коттеджа, где проживают 1–2 человека. Перед началом конструирования любого стока, нужно рассчитать его потребный объем. В сутки один взрослый человек способен тратить до 0,5 кубометра воды. Если количество сточных вод за 24 часа не превышает показатель в 1000 литров, то вполне подойдут следующие варианты конструкции:

  1. Яма из покрышек;
  2. Небольшой резервуар из бетонных колец;
  3. Пластиковая емкость.

Эти варианты подойдут даже в том случае, если в доме проживает 2 человека (но к стоку не подключены различные водопотребляющие приборы).

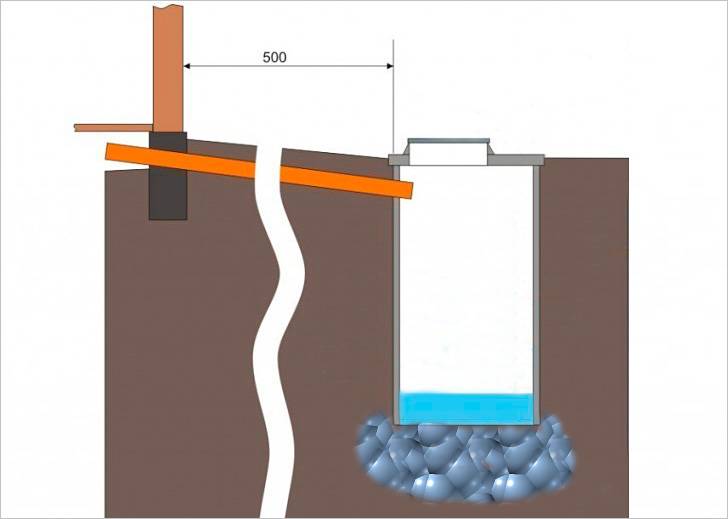

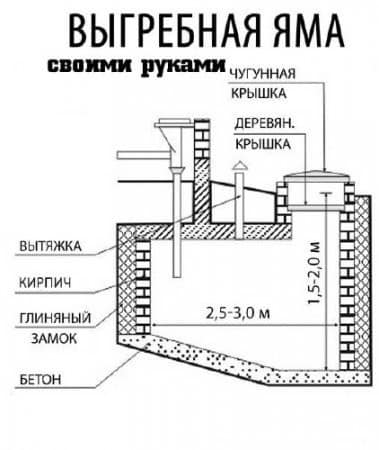

Пример конструкции однокамерной выгребной ямы

Обустройство таких ёмкостей очень похоже между собой. В первую очередь, подготавливается место под будущий котлован. Выгребной резервуар должен располагаться на расстоянии 12 метров от дома, 10 от огорода или сада, 20 от дороги и 50 от водоёма (скважины, колодца, озера). Эти правила СНиП строго контролируются и их несоблюдение карается штрафами.

Как своими руками сделать выгребную яму из автомобильных покрышек, бетонных колец или пластиковой бочки:

  1. Рассчитывается диаметр отверстия в земле. При работе с пластиком рекомендуется также учесть размеры металлического короба, который в дальнейшем будет защищать конструкцию от деформации;
  2. Максимальная глубина котлована – 2 метра. Также, учтите, что яма должна иметь небольшой выступ сверху для утепления стенок и установки крышки;
  3. Сточный резервуар может быть закрытого и открытого типа. В первом случае, днище просто засыпается мелким щебнем для фильтрации твердых отходов. Во втором, дно полностью герметизируется. Специалисты настаивают на обустройстве закрытых выгребных ям, т. к. они более безопасны для окружающей среды, чем открытые;
  4. Для изготовления дна в ямах их покрышек или бетонных колец можно использовать кирпичи, цементную заливку или специальные плиты. При укладке кирпичей или заливке цемента предварительно подготавливается опалубка, соответствующая форме будущего резервуара. После ёмкость заливается раствором или укладывается несколькими слоями кирпичей. Для пластиковой бочки в дополнительном днище нет нужды;

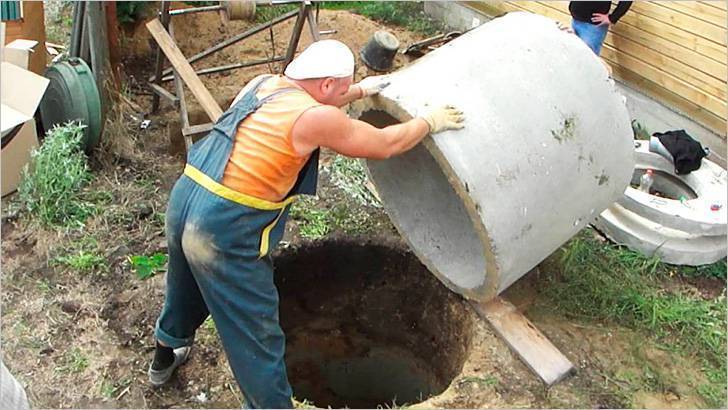

  5. Когда раствор полностью застыл, начинается процесс установки бетонных колец или покрышек. Кольца при установке обязываются арматурой, а места стыков обрабатываются раствором. Покрышки крепятся болтовым соединением, швы между отдельными шинами закрывают герметиком. Если при укладке бетонных колец никаких трудностей не должно возникнуть, то для упрощения установки покрышек их торцевые части обрезаются для создания ровной плоскости;
  6. При работе с пластиковой бочкой, сначала днище засыпается мелким щебнем, поверх него устанавливается металлический кожух. Он представляет собой жесткую сетку, которая защитит бочку от давления грунтовых масс. В кожух помещается бочка;
  7. Сталось только подвести к резервуару трубы из дома. Канализационные отводы тянутся под небольшим углом – это поможет избежать застаивания стоков. Яма соединяется с этими патрубками при помощи муфт. Места стыков в дальнейшем герметизируются;
  8. После окончания установочных работ, стенки вокруг ёмкости дополнительно уплотняются слоем земли. Это позволит предупредить искривление конструкции. Если Вы воспользовались идеей с бетонными кольцами, то лучше будет укрепить стенки котлована камнями, щебнем или любым другим строительным сором;
  9. Осталось установить вентиляцию, люк и утеплить выступающие части ямы. Лучше всего купить двойную крышку – она максимально устранит распространение неприятных запахов. Наиболее практичные – пластиковые люки. Вентиляция не является необходимой частью сточного резервуара, но лучше все же установить выводную трубу.

В среднем, такие конструкции требуют очистки 1 раз в месяц при интенсивном использовании и 2 раза в сезон при редком.

Для чего предназначена скважина дренажного назначения

По достижению необходимого уровня глубины следует приступить к выполнению бурительных работ, что позволяет по центру организовать скважину, которая позволит непосредственно снизить скопление стоков, постепенно их поглощая. По центру следует установить трубу, что будет выступать ориентировочно на метр, благодаря которой большего габарита отходы попросту не будут забивать отверстие скважины. В трубе в хаотичном порядке проделайте несколько отверстий, после чего закройте ее полимерного типа сеткой. Днище рекомендуется засыпать крупным щебнем, чей слой будет не менее десяти сантиметров, благодаря которому будет предотвращено заиливание грунта.

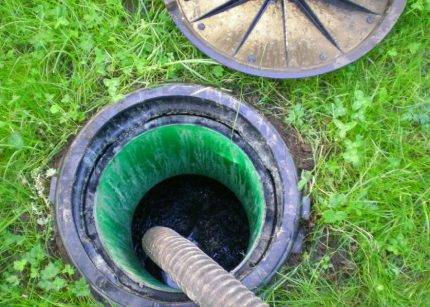

Очистка сливной ямы

Яму придется периодически очищать, вызывая каждый раз ассенизационную машину. Можно использовать дренажный насос или очистить вручную, используя ведро с привязанной к нему веревкой, но такая процедура и малоприятная, и трудоемкая, да и сами отходы придется как-то утилизировать. Если не проходит ни первый, ни второй способы можно использовать биоактиваторы.

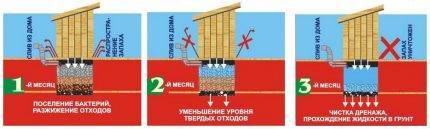

Бактерии, используемые для разложения органики, выращивают на специальном бульоне. Этот биологический материал может быть в сухом виде, но бактерии в нем неактивны. Для того чтобы они начали размножаться и выполнять свою функцию применяют ферменты. Микроорганизмы сохраняют высокую устойчивость и живучесть благодаря наличию в концентрированном препарате питательных солей и энзимов.

Как только состав попадает в водную среду, происходит активация бактерий. Препарат, вступая в реакцию с органическими массами, уничтожает их структуру путем разложения молекул на газ и жидкость и оставляя в осадке ил. В результате впитывания воды в грунт и улетучивания газа в выгребе остается значительно меньшее количество отходов.

Биоактиваторы необходимо постоянно подпитывать. Если на протяжении 2 недель в выгреб не поступает новая порция органики, они погибают. Выполнять свои функции микроорганизмы могут только при плюсовых температурах. Приводят к гибели колонии бактерий и смывы, в которых присутствует агрессивная химия.

Биологические средства не представляют опасности ни для человека, ни для окружающей среды. Они просто активируют естественные процессы разложения, способствуя росту концентрации бактерий, живущих в органике. Модифицированные микроорганизмы, помещенные в таблетки и гели, способны переработать не только органику, присутствующую в стоках, но и отдельные минеральные соединения, бумагу. Они обладают большим периодом активности.

В работе системы могут возникнуть сбои, в результате чего яма начнет распространять неприятный запах и наполняться очень быстро. Если это выгреб полностью герметичный, то объясняет ситуацию увеличение расхода воды, но если дно ямы оснащено фильтрующим слоем, дело, скорее всего, в снижении пропускной способности в результате заиливания дна.

Чтобы спасти положение нужно освободить яму от жидкого содержимого, затем залить в выгреб воду и оставить ее там на несколько часов, чтобы осадок на дне размягчился. Для разложения ила добавляют в воду предназначенные для этой цели биопрепараты, содержащие микроорганизмы, способные уничтожить осадок, образовавшийся при распаде органики. Подождав несколько дней, яму очищают повторно.

Виды водосточных систем

Системы водостоков

изготавливаютсяиз разных материалов , способных выдержать постоянный контакт с дождевой, талой водой, не портиться при морозах и под палящим солнцем, а также быть «равнодушными» к снежным залежам. К распространенным материалам относится:

  • Оцинкованная сталь;
  • Металл с полимерным покрытием;
  • Прочный пластик.
Оцинкованный водостокВодосток из металла с покрытиемПластиковый водосток

Если вас интересует, как сделать водосток своими руками, видео же вы ищите для его сооружения, необходимо знать, что водосточные системы различаются по типу конструкции. Для частных домов чаще строится наружная конструкция, которая предполагает установку из желобов, труб для наружного отвода воды. Если же здание с плоской крышей, то чаще устанавливается внутренний водосток. В данном случае он монтируется не снаружи, а внутри здания.

Водостоки сегодня выпускаются разными производителями. На сайте вы найдете оцинкованные водосточные системы собственного производства. Представлены элементы марки Grand Line, изготовленные из металла с полимерным покрытием, а также пластиковые водостоки Docke, Plastmo.

Многокамерные выгребные ямы

Для средней и большой семьи, описанные выше варианты, не являются целесообразными. В первую очередь, из-за частых чисток

Если среднее суточное количество стоков Вашей семьи превышает 2 кубических метра, то лучше обратить внимание на кирпичные, бетонные или многокамерные специальные выгребные  резервуары

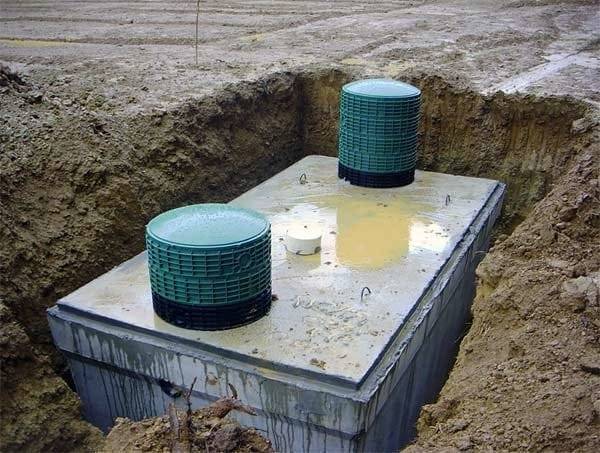

Готовый многокамерный септик

Их обустройство от однокамерных отличается только тем. Что заготавливается сразу несколько котлованов: для черного отсека, отстойника и чистового. Между собой они соединяются специальным патрубком. Жидкость перекачивается от одной ёмкости в другую естественным способом или насосом.

Видео по теме:

Рассмотрим оба варианта. При естественном движении жидкости, резервуары соединены друг с другом под определенным углом. Это позволит обеспечить перемещение стоков только в одном направлении. Попадая в первый (черновой) отсек, твердые остатки оседают на дне, а жидкие перетекают в отстойник. В нём они находятся несколько дней. За это время некоторое количество твердых нечистот оседает на дне, а другое перерабатывается в жидкие. Последний этап – перемещение жидких стоков в чистовой резервуар.

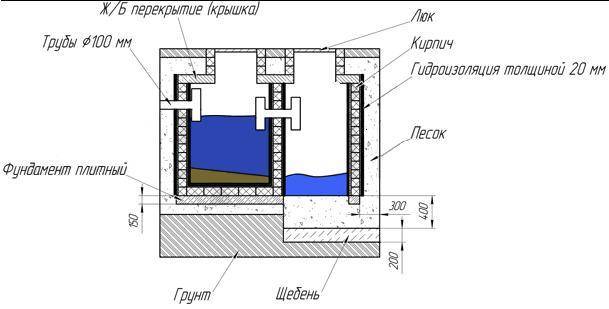

Схема многокамерной ямы

Зачастую, в последней трубе устанавливается специальный фильтр (механический или микробиологический). В этом стоке остается очищенная вода, которая может использоваться для технических целей – полива или удобрения растений.

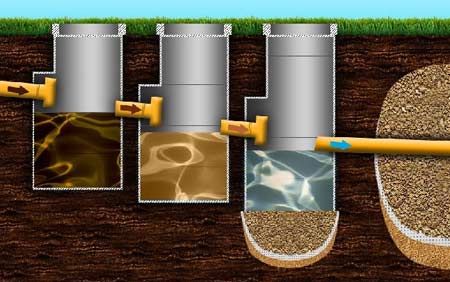

Принцип работы многокамерной выгребной ямы

Если Вы планируете использовать насос, то все отсеки могут располагаться на едином уровне. При движении жидкости за счет работы насоса, процесс очистки воды значительно ускоряется. Кроме того, отмечается лучшее качество очистки. Сточные воды под сильным напором по нескольку раз прогоняются через фильтры, что позволяет отсеивать большее количество твердых отходов.

Многокамерная выгребная яма довольно легко конструируется своими руками

Самое важное и сложное – правильно рассчитать угол мед отдельными резервуарами

  1. Обустраивается котлован. Отверстие в земле должно соответствовать размерам и форме готовой конструкции или планируемому кирпичному (бетонному) сооружению. Вся очистная система выполняется герметичной. При желании можно оставить открытым последний отсек;
  2. Дно засыпается средним щебнем. Если грунт – подвижный, то лучше будет нижнюю часть конструкции забетонировать;
  3. Устанавливаются резервуары. При естественном движении сливных вод, трубы монтируются под уклоном от 3%. Для насосного принципа работы в этом нет необходимости. Места переходов, обязательно, герметизируются;
  4. В патрубках устанавливаются фильтры. В зависимости от потребностей и финансовых возможностей можно выбрать металлические сетки, более сложные механические устройства или бактериальные «щетки»;
  5. Стенки котлована укрепляются земляными массами, кирпичом или камнями. Если почва в Вашем регионе промерзает свыше мера, то лучше всего дополнительно утеплить стенки резервуара глиной;
  6. Черновой отсек и отстойник, в большинстве случаев, находятся под землёй, поэтому для них не нужны крышки. Для чистовой ёмкости рекомендуется оборудовать большой смотровой люк.

Главным преимуществом многокамерной конструкции в том, что можно существенно сократить частоту чисток. Ассенизаторские машины вызываются несколько раз в год для очистки дна от ила, каловых масс и других твердых частиц.

Земляные работы

Копка котлована — самый малоприятный и трудоемкий этап. Можно, конечно, нанять экскаватор вместе с машинистом, но это опять деньги. В принятом варианте любое упоминание о рублях, долларах и фунтах вызывает законное отвращение.

Берется штыковая лопата, желательно с длинным черенком. Это потому, что яма будет узкой и глубокой. Для выброса земли подойдет обычный совковый шанцевый инструмент. У домовитого хозяина найдется и то, и другое.

Диаметр определяется размером покрышки. Глубина должна соответствовать объему сливаемых стоков, который соответствует 0,5 куб. м на человека в сутки. Большее количество дренаж не осилит.

Надо учитывать и состав почвы на садовом участке. Например, при наличии песчаного грунта процесс «процеживания» будет проходить быстрее, чем в суглинке. Следовательно, и копать можно не так глубоко.

Делаем сеть каналов для осушения участка из покрышек: инструкция ↑

Как сделать траншеи для дренажа из шин? Подготовить покрышки: понадобятся старые колеса разного диаметра от 13-дюймов. Кроме шин, придется купить песок для подсыпки и геотекстиль. Для поверхностной канавы дополнительно нужен щебень. Фракция засыпных материалов – крупная или средняя. Мелкий песок и щебневая крошка не подходят для водоотвода: маленькие частицы забивают отверстия полотна.

Покрышки: подойдут любого диаметра

Вспомогательные инструменты и материалы:

Соединительные элементы: пластиковые хомуты, саморезы.

Куски плотной резины для уплотнения соединений.

Дрель – для быстрого пробивания отверстий в резине.

Лопаты, кирка, тачка, уровень, пленка, колышки и строительная лента (леска) – для земляных работ.

Чтобы сделать своими руками дренаж из покрышек, сначала нужно разметить траекторию, длину, спланировать глубину и ширину веток. Выбирают линию для обустройства центрального канала. В стороны от главной линии размечают отводы: боковые ветки под углом к центральной.

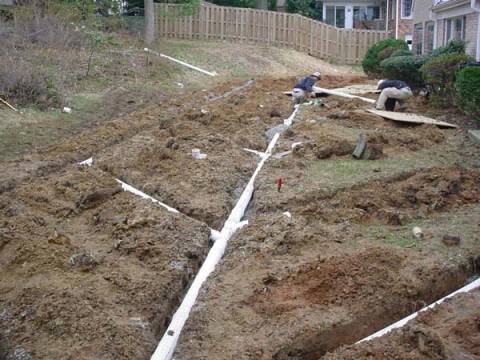

Схема расположения отводов

В верхних точках отводов ширина канав должна соответствовать диаметру шины с запасом до 20 см. Глубина – диаметр шины плюс до 30 см на подсыпку.

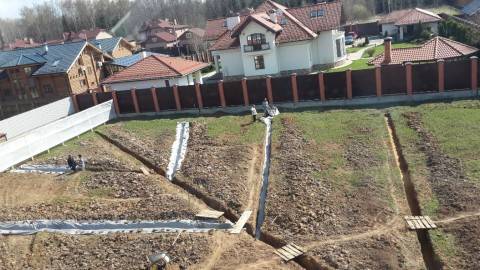

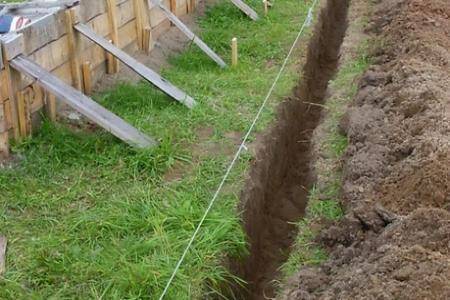

Выкопанная по разметке линия

С учетом того, что по мере приближения к точке соединения с центральной линией будут использоваться шины большего диаметра, глубину и ширину траншеи плавно увеличивают по направлению к главной линии. Чтобы вода стекала быстро, формируют наклон: для боковых веток достаточно перепада в 1 – 2 см на метр.

В таком же порядке выкапывают центральную траншею. Перепад высоты в главной линии должен быть больше, чем в боковых отводах. Оптимальный наклон дна – до 3 см на каждый метр.

Наклон по естественному склону участка

Дно выкопанных каналов выравнивают, проверяют соблюдение наклона. Из песка делают песчаную подушку толщиной до 15 см.

На песчаную подушку настилают геотекстиль. Оставляют свободные края с учетом высоты покрышек в дренаже. Для дополнительной фильтрации можно засыпать на полотно слой щебня высотой до 15 см.

Готовая дренажная обойма

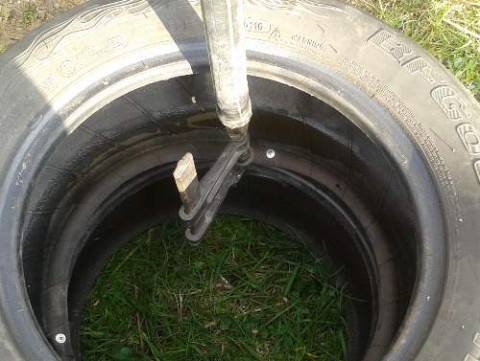

Сборка трубы из покрышек:

  1. Шины устанавливают друг на друга. Начинают соединение с колес маленького диаметра.

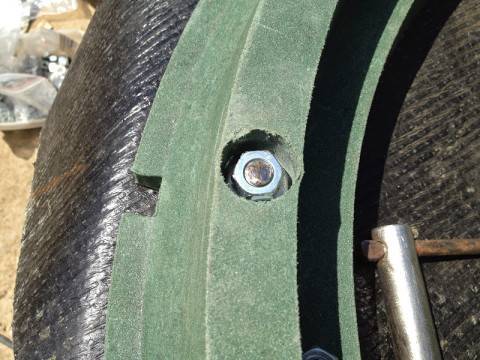

Соединение болтами с гайками

  1. Боковые стенки двух покрышек соединяют хомутами через ранее просверленные отверстия. В качестве крепежа используют саморезы, или гайки с болтами. При таком способе соединения под отверстия подкладывают прокладки из плотной пленки или каучука: старая резина крошится, резьба срывается.

Соединение боковин

  1. Трубу собирают вертикально, после установки последней шины готовую дренажную трубу укладывают в траншею. Из-за большого веса формируют несколько отрезков, которые соединяют после непосредственно в канале.

Для укрепления конструкции сверху и прочного соединения отрезков используют металлические полоски с высверленными отверстиями. Саморезами крепят полоску к соседним шинам.

Соединение отрезков в канале

Готовую трубу заворачивают в геотекстиль. Края полотна в нескольких местах соединяют изолентой, скобами.

Укладка трубы в канаву

Поверх готовой обоймы насыпают слой песка. Сверху – обратная засыпка грунтом. Целесообразно сделать выступ над готовым каналом из песка и грунта на высоту до 10 см: со временем песок просядет, и выступ сравняется с поверхностью грунта.

Из покрышек делают и поверхностные отводы дренажа. Для улучшения оттока используют разрезанные на сегменты покрышки.

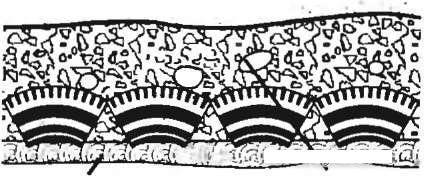

Схема установки поверхностного дренажа

Обустройство поверхностной линии начинают с укладки геотекстиля и засыпки щебня. Высота щебневой подушки – до 25 см. На подсыпку укладывают части шины внутренней полостью ко дну траншеи. Отверстия, расширяющиеся книзу, выполнят функцию перфорации в заводской трубе: через щели вода свободно просачивается в щебень.

Сверху насыпают еще один слой щебня. Заворачивают и фиксируют края полотна внахлест. Готовую обойму засыпают.

Работы по устройству выгребной ямы

К работам по устройству выгребной ямы, тем более без дна, нужно отнестись со всей ответственностью. Нечистоты, которые просачиваются в грунт, являются потенциальным источником загрязнения подземных водных пластов, поэтому при строительстве нужно придерживаться всех санитарно-технических норм и требований, предъявляемых к этому объекту.

  • Сначала нужно выбрать место, в котором будет вырыт котлован под выгребную яму. От фундамента построек до ямы должно быть не менее 5 метров. Также пару метров нужно выдержать от границы участка, размещенного по соседству. Так как стоки могут попасть в источник питьевой воды, от котлована до колодца или скважины необходимо отступать на определенное расстояние. При грунтах средней плотности это расстояние должно быть не менее 30 м. Если на участке залегают глинистые грунты необходимое расстояние можно уменьшить до 20 метров. Если же преобладают пески и супески данное значение нужно увеличить – оно должно быть от 50 метров. Если выбирать место под котлован с учетом этих норм, выгребная яма станет безопасным и дешевым объектом, на которые отводятся нечистоты на данном загородном участке.
  • Определившись с местом устройства выгребной ямы без дна, своими руками роется котлован нужных габаритов. Чтобы определить объем ямы, необходимо учитывать количество жильцов и средний объем сточных вод, которые будут поступать на объект в сутки. Также нужно учитывать, что объем ямы влияет на частоту ее чистки и обслуживания. Из резервуара большого объема нужно будет откачивать нечистоты ассенизаторской машиной один раз за пару лет, в то время как при небольшом размере ямы этот процесс будет повторяться значительно чаще. Рекомендуется глубину ямы устраивать не более 3 м – это делается для того, чтобы при очистке ямы рукав ассенизаторской машины мог свободно достать до ее дна.

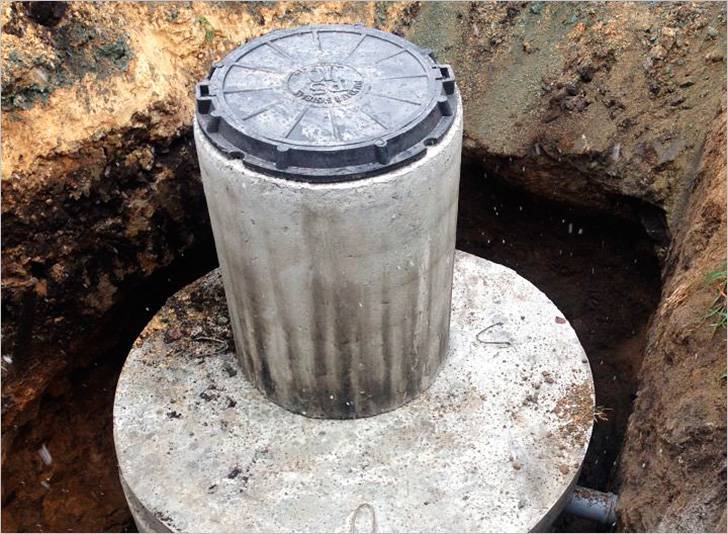

бетонных колец

  • Внутреннюю поверхность обустроенного сооружения нужно заделать бетонным раствором, особенно в местах стыков. После этого необходимо намазать их жидким битумом. Гидроизоляционные работы нужно выполнить обязательно.
  • На отрезках между точками приема сточных вод из разных строений до выгребной ямы роются траншеи для прокладки в них канализационных трубопроводов. Траншеи должны быть выкопаны под нужным уклоном и с учетом глубины промерзания грунта, который зависит от местности, в которой находится дачный участок. Угол наклона выбирается в зависимости от диаметра трубопроводов. Эти данные можно получить в нормативно-технической литературе. Если трубы будут правильно проложены в сторону котлована на необходимой глубине, то можно не переживать, что коммуникации засорятся или замерзнут в холодный период года.
  • Укладываются трубы, к ним подключаются все точки от сантехнических и других устройств, завершаются земляные работы обратной засыпкой грунта. На дачном участке, кроме дома, часто сооружены и другие строения – летняя кухня, баня. Если для выгребной ямы правильно просчитаны среднесуточные объемы сточных вод, не придется устраивать дополнительные резервуары.
  • На завершающем этапе верх котлована закрывается. Для этой цели верх выгребной ямы можно перекрыть заводской плитой или вручную залитой площадкой из бетона. Оставленное отверстие закрывается канализационным люком, который предназначен для откачки нечистот.

Виды выгребных ям из бетонных колец

  1. Яма с дренажным дном
  2. Монолитный септик
  3. Комбинированный

Давайте рассмотрим каждый вариант.

Выгребная яма с дренажным дном

Состоит из бетонных колец, количество которых зависит от потребления воды, соответственно и стоков.

Всегда имеет плотную крышку с люком для ревизии и чистки.

У сооружения дно выполнено в виде природного фильтра (насыпь из гравия, щебня и пески).

+

  • Легкий монтаж
  • Прочность
  • Редкая чистка

  • Рассчитан на небольшое количество стоков
  • Дренажное дно долго не прослужит, спустя время септик придется переносить
  • Очень внимательно относится к утилизации мусора в канализационную систему

Стоки попадают в яму, где отстаиваются, и пройдя очистку природным фильтром уходят в грунт.

Монолитный септик

Место установки должно иметь свободный доступ, для подъезда обслуживающий техники. Шланг ассенизаторской машины от 6 до 15 метров длиной.

Отличается от ямы с дренажом наличием глухого дна.

+

  • Объем можно подобрать
  • Долгий срок службы
  • Прочность

  • Септик подлежит регулярной откачке
  • При очистке неприятный запах слышится на всю округу
  • Все стыки и соединения между кольцами обязательно должны быть герметичными.

В яме скапливаются сточные воды. Отстаиваются. Крупные включения оседают на дно, образуя ил. Очистка производится по мере заполнения.

Комбинированный септик

Комбинированный септик – это два вида ям соединенных между собой трубой. Первая яма делается с глухим дном, вторая с дренажным.

Данный вид выгребной ямы оптимальный по сравнению с другими.

+

  • Прочность
  • Долговечность
  • Большой объем
  • Хорошее качество очистки стоков
  • Не боится залпового сброса

  • Требуется очистка
  • Монтаж с особенностями
  • Не подходит для больших домов
  • Не рассчитан на сброс воды из искусственных водоемов (бассейн, пруд)
  • Свободный доступ для подъезда спецоборудования

Данный вид самодельного септика может работать с бактериями или без них. Применяются бактерии анаэробного типа, они размножаются и продуктивно работают в бескислородной среде.
