Подбор сечения и формы трубы
Подбор толщины изоляции в зависимости от температуры отводящих газов
Для кирпичных моделей дымоотвода необходимо тщательно соблюдать пропорцию прямоугольного сечения в соотношении 1:1,5. Стоит отметить, что внутренние углы при этом принимают округлую форму. Рассчитать прямоугольную форму трубы достаточно просто – во время кладки необходимо всего лишь не превышать сечение в 10 см2. Диаметр дымохода для круглой конструкции не может быть меньше 15 см. Если планировка дымохода включает кирпичное сооружение с металлической трубой, то ее диаметр в таком случае не должен превышать 18 см.
Методика самостоятельного расчета
Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП (с оригиналом документа можно познакомиться здесь).
Согласно данному документу:
- минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
- оптимальная высота – 6 м.
Параметры, влияющие на высоту дымохода
Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.
Как самостоятельно вычислить высоту дымового канала
Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:
- метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
- масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
- скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
- концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
- объем выводящего газа (V);
- разница между температурой поступающего воздуха и выходящего из трубы (Т).
Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.
Оптимальная высота трубы на крыше
Высота дымохода над крышей также определяется СНиП и формой крыши. Регламентируется данный показатель следующим образом:
Определение высоты дымоотводящего канала для плоской крыши

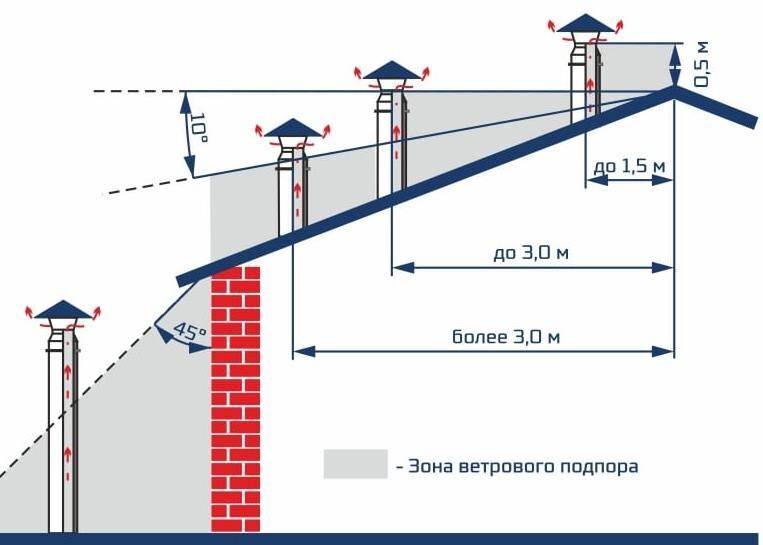

- Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
- если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
- высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
- если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.
Определение длины дымового канала для скатной крыши
Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.
Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.
Как рассчитать длину дымохода при наличии высоких предметов рядом с домом
Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.
Расчет высоты трубы при расположении прибора отопления вне основного дома
Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео
О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.
Расчет размеров бытовой дымовой трубы
Важный параметр бытового устройства для отвода вредных продуктов сгорания топлива – это диаметр устья дымовой трубы, то есть размер ее верхней части. Для определения значений этого показателя не нужно выполнять сложных расчетов, достаточно учесть некоторые данные и выполнить расчеты по несложной схеме.
При известном количестве сжигаемого топлива по специальной формуле можно определить объем входящих в трубу газов.
Зная, с какой скоростью газы передвигаются по трубе, можно вычислить площадь ее сечения. А воспользовавшись формулой определения площади круга, не сложно найти наружный диаметр трубы.
Основное значение имеет мощность котла, другими словами, какое количество топлива может сгорать за час в определенном устройстве. Такие данные обязательно указывает производитель в паспорте оборудования.
Другие данные для бытовых конструкций, необходимые для выполнения расчетов, имеют примерно одинаковое значение:
- Температурные показатели входящих в трубу газов – 150-200 0 С.
- Скорость движения газов по дымоходу – 2 м/с и более.
- Размер по высоте дымовой трубы на бытовой котельной должен быть не менее 5 метров от колосника. Эта величина контролируется Санитарными Нормами и Правилами.
- Естественный напор отводимого газа – не менее 4 Па на 1 метр.
В некоторых случаях возникает необходимость произведение расчета тяги дымовой трубы. Эта величина определяется произведением высоты сооружения на разность между плотностью воздуха и аналогичным параметром дымового газа.
Зная количество сжигаемого топлива, рассчитывается мощность котла или другого оборудования.
Принимая во внимание определенное значение теплового коэффициента, высчитывают тепловые потери трубы на 1 метр
На основании постоянных значений и полученных результатов вычисляют значение естественного напора выходящего газа.
Исходя из выше сказанного, можно сделать вывод, что методика расчета дымовой трубы и бытового, и промышленного назначения позволяет определить важные параметры возводимой конструкции.
Габариты топки для отличного горения
При самостоятельной выкладке печи нужно знать, как правильно устроить топку. Также эти знания могут потребоваться при выборе топки. Топливник – это прямоугольная камера, внутри которой сгорает топливо. Там всегда очень высокие температуры, а потому нужно использоваться специальные материалы. Стандартными размерами считаются габариты 25х38 см. Высота около 80 см. Чаще всего камера используется для сжигания дров, торфа, угля.
Конструкция такова, чтобы разряжение в топке котла было равномерным. Топка имеет обязательную часть – колосниковая решетка, а также поддувало. Решетка располагается немного ниже дверцы для закладки топлива. На ней будут лежать дрова, торф, горючие материалы. В ней проделаны отверстия, чтобы обеспечить приток воздуха. Поддувало – это отверстие в печи ниже топки, которое нужно для улучшения тяги. Нижняя часть топки под колосниковой решеткой – зольник, где будут собираться отходы. (См. также: Как увеличить тягу в дымоходе)
Есть три тонкости, определяющие размеры топки печи:
- Создание максимальной температуры. Чем выше температуры в топке, тем более продуктивным будет горение. Температура очень сильно зависит от размера. Широкая топка плоха тем, что продукты горения в виде сажи будут быстро подниматься вверх и оседать на стенках трубы, ухудшая тягу, также она не успеет прогреться. КПД рассчитывают и для печей, и для котлов. Современные конструкции позволяют достигать 90% для дровяных топок. Чтобы воспроизвести такие условия, нужно ширину топки сделать примерно 25 см, а длину такой, какая необходима для полена. Обычно глубина колеблется в пределах от 50 до 63 см.
- Использование огнеупорного кирпича для внутренней части топки. Из этого материала легко создать конструкцию любых габаритов, а также материал хорошо выдерживает большие температуры.
- Высота топливника. Она должна быть такой, какой высоты возможно пламя. Обычно пламя от дров выше пламени угля. Если печь используется в качестве плиты, то высота топки не превышает 40 см, а для обогрева помещения лучше выбрать 70 см.
Зачем вообще нужна дымовая труба?
Горячий воздух, равно как и любой другой газ, имеет меньшую плотность, чем холодный, а значит, давление в трубе и за ее пределами будет отличаться. Разность давлений приводит к активному движению газов, возникает тяга. Она обеспечивает приток холодного воздуха к печи и быстрое удаление продуктов горения из дымохода. Сила тяги зависит от перепада высот – от точки входа воздуха в печь до точки выхода дыма. Таким образом, назначение дымовой трубы – увеличение естественной тяги и улучшение теплоотдачи печи.
Рассмотрим еще один важный фактор – аэродинамику. Лучший друг естественной тяги – это ветер. Столкнувшись со стенкой трубы, горизонтальный поток воздуха поворачивает наверх, формируя под стенкой зону разрежения воздуха, которая всасывает в себя дым подобно пылесосу. Тяга, в результате, становится интенсивнее и ровнее. Так что, если трубу защищает от ветра какое-либо препятствие – конек крыши, стена более высокого дома, старое дерево – проблемы с печью или котлом неизбежны.
Какой должен быть диаметр дымохода для печи?
Размер печной трубы можно рассчитать несколькими способами. Самый простой – определение сечения дымохода в зависимости от размеров топочного отсека. Расход твердого топлива определяется по этой характеристике, а исходя из этих данных можно определить объем отработанных газов.
Если у вас открытый вид топки и дымоход изготовлен из стальной круглой трубы – эти величины должны находиться в пропорции 10 к 1. Для примера – габариты топочной камеры 50/40. Такая печь должна оборудоваться дымоходом, сечением 180 мм.
Если изготавливаем трубу из кирпича, ее внутренний размер должен превышать размер дверцы зольника или поддувала в полтора раза. Минимальный размер квадратной полости для удаления газов – 140/140 мм.
Как рассчитать диаметр дымохода
У разных отопительных приборов требования к тяге свои. Нельзя применять одинаковый метод проведения расчета для камина, печи и газового котла, так как объем и конструкция топок у них разные, количество продуктов сгорания и скорость их образования отличаются. Для практического определения диаметра трубы для всех типов оборудования разработаны свои формулы и правила.
Для банной печи
Минимальный диаметр для банной печи – 14 см
Так как проектируемая печь бани имеет топку, проще всего рассчитать диаметр дымоотвода для нее, отталкиваясь от размера топочного отсека. Экспериментально выведена закономерность, что при сгорании топлива выделяется определенное количество газов, объем которых будет эффективно выходить наружу, если соблюдена пропорция 10 к 1, где первое количество единиц характеризуют величину топки, а второе число – площадь поперечного сечения круглой трубы.
Если речь идет о дымаре, возведенном из кирпича, неважно квадратной или прямоугольной формы, его внутренний проход должен быть больше дверцы поддувала или камеры зольника. Превышение должно быть где-то в 1.5 раза
Минимально допустимый размер квадратного канала для маломощной топки должен быть 140 мм/140 мм. Длина дымохода для печи на дровах в бане может быть произвольной.
Для котельного газового оборудования
Газовый котел, как и другие отопительные установки, характеризуется мощностью, выраженной в киловаттах тепловой энергии на единицу площади. Диаметр или внутренний размер трубы напрямую зависит от этой мощности.
Норма дымохода для газового котла прямоугольной формы канала должна соответствовать правилу, что на 1 киловатт мощности агрегата приходиться 5.5 см² прохода. Диаметр круглого дымохода не должен быть заужен по сравнению с диаметром выходного отверстия камеры сгорания на газовой установке.
Расчет дымохода для печи на дровах
Сечение дымохода больше или равно сечению поддувала
Вначале находят объем продуктов сгорания, попадающих в дымоканал, по формуле
где, B – скорость, при которой сгорают дрова (зависит от породы древесины и определяется по таблицам), V – объем необходимого для процесса горения воздуха, t – температура газов в трубе;
Затем проводят расчет дымохода, по формуле:
Определив общую площадь прохода, исходя из полученного диаметра, несложно рассчитать внутренние стороны квадратного или прямоугольного дымаря.
Показатели для практического аэродинамического расчета дымовой трубы
Дымовые трубы котельных и частных домов с твердотопливным котлом (каминами) требуют проведения тщательного вычисления с учетом ряда показателей:
- климатических особенностей данной местности;
- рельефа местности и типа грунта, на котором возводится постройка;
- региональной сейсмической активности;
- скорости ветров и норм выпадения осадков, а также критических величин;
- типа кладки печи;
- динамических колебаний оборудования;
- материала, из которого построят дымовую трубу, и его температурного расширения;
- вида топлива, его теплоотдачи;
- технических характеристик, присущих котлу;
- температуры газов на выходе.
Оперируя такими данными, можно просчитать:
- высоту сооружения;
- оптимальный диаметр;
- допустимую массу, которую может иметь возводимая дымовая труба и, следовательно, выбрать материал, подходящий для обустройства конструкции.
Результаты расчетов позволят определиться с диаметром будущего дымохода, его высотой и массой
Правильно просчитанная высота и проходимость, подбор формы и материалов поспособствуют естественной тяге, обеспечивая хорошую теплоотдачу. Правильному расчету способствует привлечение профессиональных специалистов. Проявление небрежности обернется конструкционными ошибками, вследствие которых:
- внутренние поверхности будут подвергаться чрезмерному оседанию сажи и золы;
- внутреннее сечение будет постепенно уменьшаться, что приведет к ослабеванию тяги и проникновению угарных газовых образований во внутренние помещения;
- возрастет возможность возгорания накапливающихся смол и деформации трубы, вызванной температурными перепадами;
- повысится пожароопасность.
От чего зависит тяга?
Продукты горения выводятся из системы посредством тяги, которая создается в трубе. Воздух все время движется, благодаря чему вредные газы попадают наружу. От чего зависит сила тяги? Прежде всего, от высоты дымохода, а также от температурных показателей на улице и в трубе. Во время сжигания топлива температура внутри канала может достигать 250 С. При контакте с металлом горячие газы охлаждаются и температура снижается, из-за чего, собственно, и образуется стабильная тяга.
Не стоит забывать, что влага не должна конденсироваться в дымоходе, в противном случае его поверхность будет разрушена. Такое зачастую случается зимой, когда температура существенно падает. Как результат – тяга ухудшается. И для снижения уровня влажности подходит как раз подсос воздуха, образующийся в тягостабилизаторе.
Обратите внимание! Если уровень влажности окружающей среды будет высоким или же внутрь дымохода попадут атмосферные осадки, то тяга из-за этого также может ухудшиться. И чтобы предотвратить это, поверх дымоходной трубы устанавливается специальный защитный зонт
Для определения силы тяги вам потребуется обычная спичка. Зажгите ее, поднесите к открытой топке при открытом поддувале. Если огонь будет втягиваться внутрь, значит, тяга хорошая. Если он будет отклоняться обратно, то имеет место обратная тяга. В данном случае топить печь нельзя, поскольку дым пойдет в дом.
Это часто случается при неисправном или загрязненном дымоходе. По этой причине его нужно периодически чистить и при необходимости ремонтировать.
Дельные советы
Иногда в доме есть не только отопительный агрегат, но и, к примеру, колонка либо же камин. И для каждого требуется собственный дымоход. Конечно, никто не будет строить три разных дымохода – намного проще сделать один, но соединенный с несколькими каналами, выполненными в соответствии с мощностью приборов, кол-вом дыма и типом топлива. У таких конструкций имеется ряд достоинств:
- экономия жилплощади;
- стабильность в функционировании всего оборудования;
- экономия денег и труда.
И еще раз напоминаем, что подобными расчетами должны заниматься только профессионалы.
Подводя итоги – каковы основные требования?
С высотой дымохода относительно конька крыши мы разобрались. Остается лишь рассказать, что в целях хорошего выполнения своих функций планировании и сооружении конструкции должны соблюдаться определенные правила.
- Его высота по отношению к крыше должна соответствовать конкретным нормам.
- Его необходимо регулярно чистить от сажи.
- Если дымоход кирпичный, то кладка должна быть максимально плотной.
- Над оголовком желательно установить зонт, дабы внутрь не попадали атмосферные осадки и мусор.
- Сечение трубы на протяжении всей ее длины должно выдерживаться в соответствии с размерами топочной камеры.
- Тяга должна быть постоянной, по этой причине ее нужно контролировать.
- При строительстве должна выдерживаться вертикальность дымохода, а также его допустимый наклон.
- Материалы, используемые при этом, должны быть безопасными.
Как видим, есть ряд параметров, которые учитываются при расчете высоты дымоходной трубы. И несмотря на то, что расчеты можно сделать самому с помощью калькулятора, желательно доверить это дело профессионалам. На этом все, теплых вам зим!
Нюансы планировки и факторы, влияющие на параметры дымохода
Чтобы спроектировать безупречный вариант, немыслимо обойтись только расчетами и схемами. Дымоход пересекается с важными конструктивными частями дома, а значит, определенно влияет на план этажа. В том случае, если хозяин пожелает провести монтаж ближе к коньку, он может столкнуться с множеством трудностей. Поэтому дымоход лучше размещать на большом расстоянии.
Высоту следует выбирать с учетом конструктивных особенностей:
- Дизайн квартир;
- геометрия дымохода;
- количество жилых этажей;
- простота монтажа дымоходов;
- возможна доступность для технического обслуживания котельной группы и системы дымоудаления;
- вид стройматериала, используемого при возведении перегородок и балочных систем;
- количество источников тепла, подключенных к одному дымоходу.
Подавляющее большинство дизайнеров отдают предпочтение использованию швеллеров, которые монтируются во время возведения стен каменных построек — они позволяют существенно сэкономить на строительных материалах.
Дымоход, который невозможно установить в капитальной стене, устанавливает дымоотводящие каналы как можно ближе к коньковой балке.
Возведение стенового дымохода выполняется с помощью буйкового шаблона, со всех сторон облицованного кладкой. Он выполнен в виде деревянного ящика, сечение которого равно диаметру дымохода. Достигнув вершины модели, она поднимается выше и снова накрывается. Процесс продолжается до завершения возведения несущей стены.
Безупречный расчет камина увеличивает эффективность источника тепла дома и обеспечивает безопасную работу источников тепла. В противном случае ядовитые газы могут попасть в дом и навредить здоровью жителей.
Как правильно рассчитывать?
Варианты расположения сэндвич- дымоходов
В международных стандартах говорится:
- Высота дымохода от колосниковой решетки до края не должна превышать 5 м. Мировая строительная практика показала, что оптимальной высотой трубы для отвода дыма является сооружение в 6 м;
- Над плоскостью кровли постройка должна возвышаться минимум на 0,5 метра. Как правильно рассчитать оптимальное расстояние? Замеры проводят от плоскости в месте установки дымохода;
- Когда труба находится на расстоянии в 2 м от коньков крыши или больших ограждений, то она должна возвышаться над ними на 0,5 м. Недостаточная высота дымохода уменьшает силу тяги и скорость горения поленьев;
- Когда труба для отвода дыма располагается на расстоянии 2-3 м от коньков или парапетов, то ее можно не возвышать над ними. Выступающие объекты должны находиться в одном горизонте. Правильно рассчитать горизонт можно при помощи водяного уровня.
Высота дымовой трубы
В отдельную категорию необходимо выделить расчет высоты для конструкции, которая находится дальше 3 м от парапетов или коньков. В этом случае длина дымохода рассчитывается при помощи горизонтальной линии, которая создается строительным шнуром от дымоотвода к конькам или парапету. Угол наклона этой линии должен равняться 10 градусам. Практика показала, что допускается небольшое отклонение в размере 2 градуса.
Помимо расчетов длины трубы, внимание также следует обращать на форму и сечение дымохода. Эксперты не раз отмечали, что правильно подобранная форма и диаметр способны улучшить работу устройства в несколько раз
Какая должна быть высота трубы дымохода для печи?
Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.
Зачем нужен этот параметр?
Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх
На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.
Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.
Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.
Требования СНиП
Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:
- минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
- высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
- если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
- если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.
Методика самостоятельного расчета
Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:
, где:
- «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
- «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
- «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
- «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
- «V» — уровень объема отработанных газов;
- «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.
Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам
Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

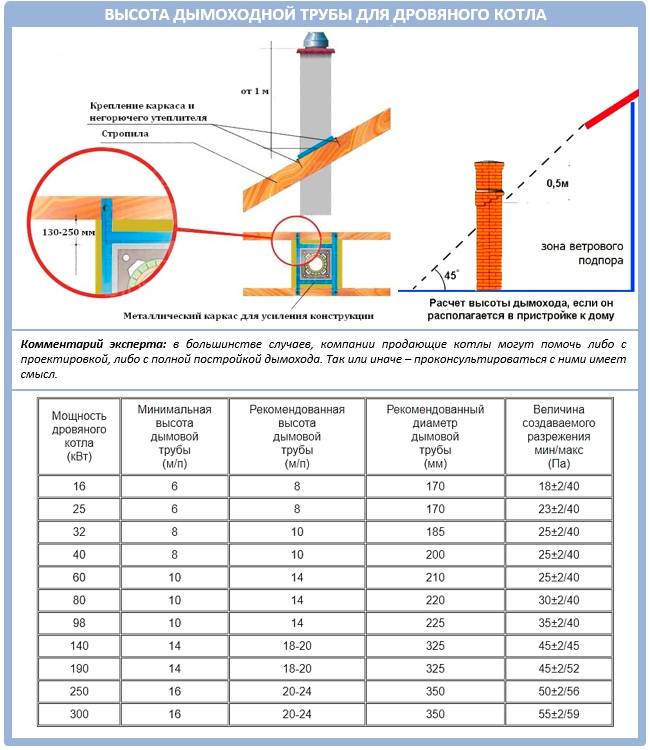

Таблица «Высота печной трубы над коньком»
Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.
| Подбор длины трубы для плоских крыш. | Мин. высота трубы в мм |
| На крыше отсутствуют парапеты и другие строения и устройства. | 1200. |
| На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм. | 1300. |
| Превышение над другими вентиляционными трубопроводами | 500. Минимальное расстояние до вентиляционной шахты – 5000. |
| Для скатных видов крышных конструкций. | Мин. высота трубы в мм |
| Дымоход выходит на крышу на расстоянии 1500 мм от конька. | 500. |
| Труба находится на расстоянии от конька 1500-3000 мм. | Труба выводится до уровня конька крыши. |
| Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм. | Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии. |
Как самостоятельно рассчитать высоту трубы
Цены на сэндвич-дымоходы
Сэндвич-дымоход
Некоторые неопытные застройщики не могут самостоятельно рассчитать высоту трубы дымохода относительно конька крыши. Для расчетов необходимо иметь обыкновенный калькулятор.

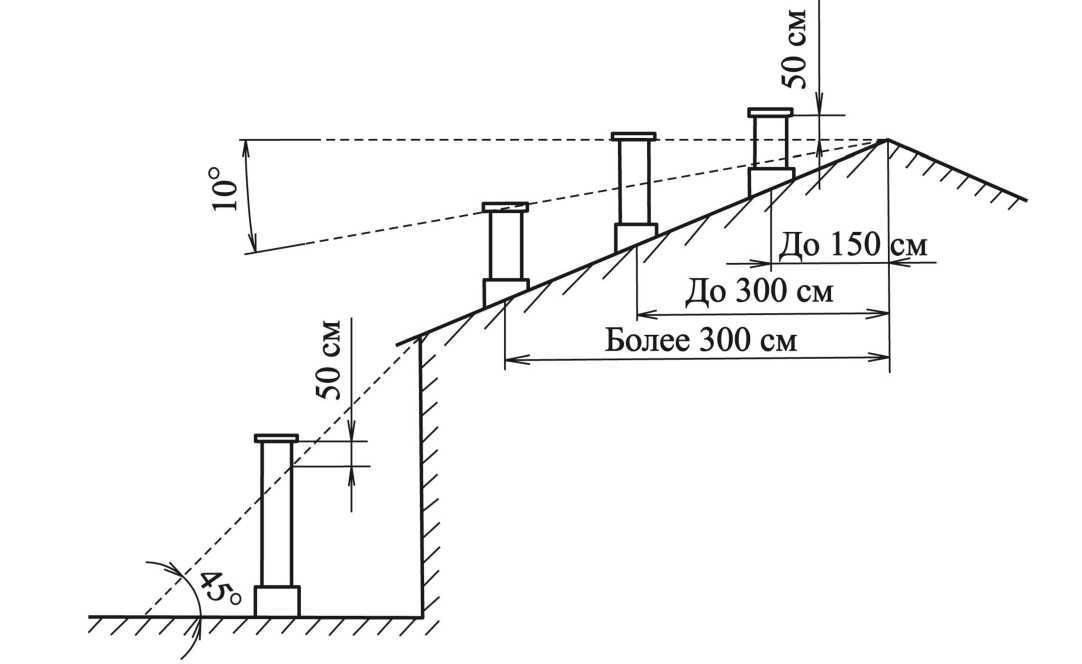

Желательно на листе бумаги нарисовать эскиз ската кровли с указанием расстояния от конька до трубы.
Сделайте рисунок с указанием расстояния от конька до дымохода
Расчет следует делать только в том случае, когда оно превышает три метра. Если труба ближе трех метров к коньку, то ничего считать нет надобности.
Если расстояние от трубы до конька менее трех метров, можно не делать расчеты
Строительные нормы и правила дают фиксированные значения высоты. Если труба не далее полутора метров от конька, то она должна возвышаться над ним на пятьдесят сантиметров. Если расстояние 1,5–3,0 м, то верх трубы должен быть в одной горизонтальной плоскости с линией конька.
Высота дымовой трубы над крышей
Расчеты требуется делать только для труб, распложенных дальше трех метров от конька, а таких вариантов очень много. Главные моменты расчетов отображаются на схеме, имеющейся в СНиП и обязательной к исполнению для всех типов кровель и отопительных котлов. Нас интересует вариант, когда труба дальше трех метров от конька.
Как правильно сделать расчет?
Общее положение требует, чтобы конец трубы был на линии, проведенной над коньком под углом 10° к горизонтали. Значит, чем дальше она от конька, тем больше высота. Это аксиома расчетов. Нужно быть готовым к тому, что на длинных скатах с большим уклоном высота трубы будет очень внушительной. Для увеличения устойчивости придется устанавливать специальные растяжки.
Крепление растяжек к дымоходу
Шаг 1. При помощи лазерной рулетки замерьте расстояние от конька до основания строения и от точки выхода трубы дымохода до конька строения. Лазерная рулетка – современный измерительный инструмент, позволяющий быстро и очень точно замерять расстояние к различным предметам.
Лазерная рулетка
Прибор направляет на поверхность лазерный луч и фиксирует его отражение. Электронная программа обрабатывает полученные данные и подсчитывает расстояние с точностью до ±2 мм. В нашем случае высота конька 6 м, расстояние от трубы до конька также равняется шести метрам.
Высота конька 6 м
Расстояние от трубы до конька 6 м
Цены на лазерные рулетки
Лазерные рулетки
Шаг 2. Нарисуйте схему расчетов с указанием имеющихся величин. На схеме должна быть линия под углом 10° к горизонту от конька. Укажите линию ската крыши и горизонтальную прямую от точки выхода трубы на кровле до оси симметрии конька. Нам известна высота конька (z=6 м), острый угол прямоугольного треугольника 10° и длина большого катета (y=6 м). В результате расчетов требуется узнать величину x, именно на это расстояние должна приподниматься над скатом труба дымохода.
Схема расчетов
Шаг 3. Определите тупой угол прямоугольного треугольника. Согласно теореме Пифагора, сумма всех внутренних углов треугольника равняется 180°. Тупой угол равняется 180°-90°-10°=80°. Имея значения всех углов треугольника и длину одного катета можно несколькими способами определить величину второго катета. Формулы элементарные и изучаются в начальных классах школы. Мы выбрали один из возможных вариантов определения с помощью тангенса угла 80°.
x=y/ tan 80°=6/5,67=1,06 м
Значение tan 80° берется из таблиц.
Определение угла
Шаг 4. Определите минимальную высоту дымохода (t) отопительного котла с учетом его размещения и угла наклона ската. В нашем случае:
t=z-x=6-1,06=4,94 м
Общая длина нам не очень требуется, во время установки дымохода критически важно знать его положение относительно конька. Суммарная высота позволяет определять этот параметр
Согласно нашим расчетам, оголовок трубы должен располагаться ниже уровня конька на 1,06 м. Такой высокой точности не надо, значения можно округлить до одного метра.
Теперь следует рассмотреть более сложную ситуацию – крыша дома расположена впритык с высотным зданием.
Расчетные данные расположения дымоходной трубы на крыше
Расчет высоты трубы и её расположения прописаны в СНиП. В них говорится:
- Высота трубы дымохода, считая от колосниковой решетки до верха не должна составлять менее пяти метра. Наиболее удачная высота дымохода составляет 6 метров или немного больше.
- В случае, если дымоход выходит на плоскую кровлю без высокого парапета, высота трубы должна составляет не менее половины метра над плоскостью кровли.
- Если дымоходная труба находится на расстоянии менее полутора метров от высокого парапета или конька крыши, то её верхняя часть должна быть на пол метра выше уровня этих конструкций.
- Дымоход, расположенный на расстоянии 1,5-3 метра от ограждающего парапета или конька крыше должен находится на уровне с ними.
- Расчет высоты трубы дымохода, при условии, что конструкция располагается на расстоянии более 3 метров от парапета или конька крыши, производится по этому способу – высота верхней части трубы должна быть расположена так, чтобы горизонтальная линия, проведенная от соседней конструкции, и линия, совмещающая конек и верх трубы, образовывали угол размером 10 градусов.
Помимо расчета высоты дымохода относительно парапета или конька, стоит обратить внимание на то, каким образом её размер и сечение влияют на работу приборов отопления. Оптимальной считается округлая форма трубы дымохода, так как в ней вывод продуктов сгорания происходит равномерно, без завихрений.
Важный условием высокого уровня тяги является сечение трубы дымохода, одинаковое на всем его протяжении
В случае, если конструкция производится из кирпича или иного материала прямоугольной или квадратной формы, то соотношение сторон прямоугольного сечения должно составлять 1:1,5. Настоятельно рекомендуется придавать углам округлую форму.
При прямоугольной форме трубы дымохода площадь её сечения не должна составлять менее 10 квадратных сантиметров. Дымоход круглой формы в диаметре не должен быть меньше 15 сантиметров, а в ситуации с камином не менее 18 сантиметров.
Что касается высоты дымохода для отопительного котла, то она должна быть значительной. При высоте конструкции более шести метров, она должна дополнительно усиливаться растяжками, концы которых прочно фиксируются на некотором расстоянии от здания.
Если вы не можете самостоятельно рассчитывать высоту трубы дымохода при постройке своего здания, то можно обратиться к профессионалам или воспользоваться специальными сервисами в сети Интернет, представляющими собой онлайн-калькуляторы. В них после введения значений вам автоматически будет выдан необходимый результат.
Необходимо знать, что высота трубы дымохода над кровлей должна быть рассчитана с учетом требований пожарной безопасности. Запрещается располагать дымоходную трубу рядом с дверьми, окнами, мансардными окнами, так как искры, вылетающие из неё, могут привести к возгоранию.
Минимальная высота дымохода может быть достигнута при помощи его расположения рядом с коньком крыши. Этот вариант больше подходит потому, что ствол системы будет проходить по пространству чердака и меньше подвергаться охлаждению, из-за чего вероятность образования конденсата и ухудшения тяги значительно уменьшается.
Монтаж выводного короба
Устройство кровли состоит из слоев нескольких материалов, огнеупорные качества которых выражены по-разному. Тогда как большинство кровельным материалов не горят и не поддерживают горение, стропильная система, традиционно изготовляемая из древесины, не обладает такими свойствами. Для того, чтобы безопасно вывести дымоходную трубу через любой материал, монтируют проходной короб:
Схема монтажа выводного короба
Вывод трубы через выводной короб из асбеста
- Первым делом приобретают или изготавливают короб из огнеупорного материала, к примеру, металла или асбеста. Размер короба подбирают в соответствии с сечением трубы, так чтобы между их стенками было не менее 15 см.
- После изготовления отверстия, в него устанавливают короб, верхний край выравнивают по уровню ската крыши.
- Выводят дымоход через отверстие в проходном коробе. Края гидроизоляционной пленки и пароизоляции приклеивают к трубе с помощью огнестойкого герметика и армированной ленты.
- Внутрь короба засыпают керамзит или укладывают каменную вату для термоизоляции дымохода. Термоизолирующие материалы размещают с учетом того, что они не должны затруднять циркуляции воздуха.
- Снаружи трубу дымохода в зависимости от формы и кровельного материала отделывают с помощью эластичной проходки, декоративного фартука или металлического патрубка.
Качественно выполненный вывод дымохода не портит внешний вид крыши, не пропускает влагу и безопасен с точки зрения противопожарных норм. Соблюдайте правильную технологию прохода туб через перекрытия, чтобы защитить себя и свое имущество.
