Зачем утеплять дымоходную трубу, насколько это необходимо?

Преимущества и недостатки труб из оцинковки

К достоинствам дымоходной оцинкованной трубы пользователи относят:

• длительную невосприимчивость коррозии;
• быстрый прогрев дымоотвода и, как следствие, обеспечение хорошей тяги;
• простой метод монтажной сборки;
• гладкую поверхность внутри канала, что не дает возможности задерживаться на стенках саже;
• возможность вывода отвода через стену здания.

Недостатки:

• малый срок службы одностенного отвода;
• при обрезке изделия, линии среза через короткое время начинают ржаветь;
• мелкие повреждения приводят к разрушению защитного слоя;
• образование большого количества конденсата.

Размеры

Кроме вида материала, большое значение имеет и диаметр устанавливаемой трубы. Величина слоя теплоизоляции может достигать от 4 до 6 см, длина единичного фрагмента – от 500 до 1000 мм. Толщина внутреннего фрагмента в «сэндвичах» может составлять 1-5 мм. Внешний диаметр колеблется от 200 до 430 мм.

А вот внутреннее сечение часто составляет также:

• 110 мм;
• 115 мм;
• 120 мм;
• 125 мм.

Для источников тепла, мощность которых составляет до 3500 Вт, можно ограничиться дымоходом в 140 мм. Если котел или печь вырабатывают 3,5-5 кВт, рекомендован диаметр 0,2 м. В диапазоне от 5 до 7 кВт используется сечение труб 27-30 см.

Повысить точность подсчетов можно, если учесть:

• тип применяемого горючего;
• темп его сожжения;
• скорость тяги;
• высоту конструкции;
• скорость воздушного потока.

Заглушки и хомуты часто имеют диаметр 80 мм, хотя есть и вдвое большие изделия. Все ведущие производители предлагают также дымоходы сечением 130 и 180 мм. Взаимосвязь между величиной канала и пропускной не всегда бывает прямой; более того, очень широкие трубы часто работают плохо. Причина – образование завихрений и затруднение движения потока воздуха или дымовых газов. Площадь сечения круглых и прямоугольных участков не может различаться больше, чем на величину погрешности при расчете.

На 1 кВт мощности при использовании газа должно приходиться сечение хотя бы 5 кв. см. Для систем, использующих твердое топливо, этот показатель еще больше – он достигает 8 кв. см.

Дополнительно учитываются:

Выбор теплоизоляционного материала

Утеплитель пропускает тепло, соответственно, риск пожара близиться к нолю.

Чем и как утеплить трубу дымохода своими руками? В данном вопросе правильный выбор термоизоляционного материала играет решающую роль. От этого зависит:

• долговечность конструкции;
• пожарная безопасность постройки;
• уровень теплопотерь здания.

Согласно нормативной документации, при выборе термоизоляции должны учитываться следующие факторы:

• ее теплопроводность;
• плотность и масса термоизоляции;
• температура и конструкционный материал обрабатываемой поверхности;
• температура окружающей среды;
• пожарная безопасность;
• возможное действие агрессивных факторов;
• допустимые нагрузки на обрабатываемый объект;
• санитарно-гигиенические нормы;
• температурные деформации теплоизоляции;
• паропроницаемость и влагопоглощение утеплителя;
• условия монтажа.

Минвата не горит.

Утепление дымохода своими руками можно выполнять материалами, теплопроводность которых составляет не более 0,06 Вт/(м*К) и со средней плотностью не выше 200 кг/ куб. м.

Чем утеплить трубу дымохода? Специалисты указывают на следующий перечень термоизоляционных материалов:

• минеральная вата (рулоны и плиты);
• стекловата (рулоны и плиты);
• засыпки на основе боя кирпича и шлаков.

Минеральная вата и стекловата схожи по своим техническим характеристикам. Первая выполняется на основе базальтовых волокон, вторая – из отходов переработки стекла. Они не горят, не склонны к самовоспламенению при высоких температурах. Они не выделяют токсичных веществ, стойко переносят действие агрессивных факторов. Теплопроводность минеральной ваты составляет 0,036 Вт/(м*К) при плотности 11-144 кг/куб м. Стекловолокно с плотность 35-150 кг/куб. м имеет теплопроводность 0,05 Вт/(м*К). Эти показатели полностью соответствуют нормативной документации.

Утепление трубы дымохода своими руками на основе минеральной ваты и стекловолокна пройдет быстрее и проще, если предпочтение отдать плитным, а не рулонным материалам. Однако не следует забывать о высокой паропроницаемости и влагопоглощении волокнистых утеплителей. Термоизоляционный слой на основе минваты и стекловаты прослужит недолго без паро- и гидробарьера.

Еще чем утеплить трубу дымохода? Для кирпичной кладки предлагается оштукатуривание. Работы проводятся в несколько этапов. Здесь используется шлако-известковый раствор. Образованный слой соответствует строительным нормам, но он не отличается долговечностью. За его целостностью нужно постоянно следить. Ведь через образованные щели в штукатурном слое может проникнуть раскаленная сажа из дымохода. Это приведет к возгоранию кровельного материала и перекрытий. К преимуществам методики можно отнести ее низкую себестоимостью и простоту исполнения.

Чем утеплить дымоходную трубу из асбеста? Как вариант можно использовать гранулированные засыпки или слой из битого кирпича. Подобный слой отлично удерживает тепло, что препятствует образованию конденсата. Он недорогой, но также требует гидроизоляции. Кроме этого, для организации засыпного слоя нужен каркас.

Характерные нюансы утепления труб из металла

Прежде чем начать утепление, необходимо провести проверку его соответствия нормам технологии конструкции.

При производстве утепленного дымохода соблюдаются такие требования:

• высота железной трубы должна быть не менее 5 м для обеспечения оптимальной тяги системы;
• дистанция между перекрытиями, стропильной системой крыши и дымоходной трубой должна быть не меньше 0,25 м;
• если крыша сконструирована из горючих материалов (шифера, рубероида и прочее), на дымоотвод необходимо установить искроуловитель.

Прежде чем обматывать и оборачивать дымоходную трубу, систему нужно проверить на исправность. Следует проследить, чтобы изоляционные материалы были застрахованы от возможного возгорания.

Надо внимательно изучить инструкцию, идущую к приобретенному утеплению дымохода, которое вы собираетесь использовать.

https://youtube.com/watch?v=yaz3uwlTPQ0

Непрезентабельный внешний вид

Оцинкованный дымоход очень быстро становится непривлекательным, из-за образовавшегося внешнего налёта. Появляется он из-за окисления цинка, который вступает в реакцию с воздухом, а точнее с кислородом. Некоторые люди, желая сделать дымоход более привлекательным, используют краску. Это вариант не подходит для решения проблемы, поскольку из-за перепадов температур краска быстро начинает шелушиться и отпадать. В результате, вид дымохода становится еще хуже.

У вас есть вопросы? Мы можем позвонить вам абсолютно бесплатно!

Мы свяжемся с вами и ответим на любые возникшие вопросы!

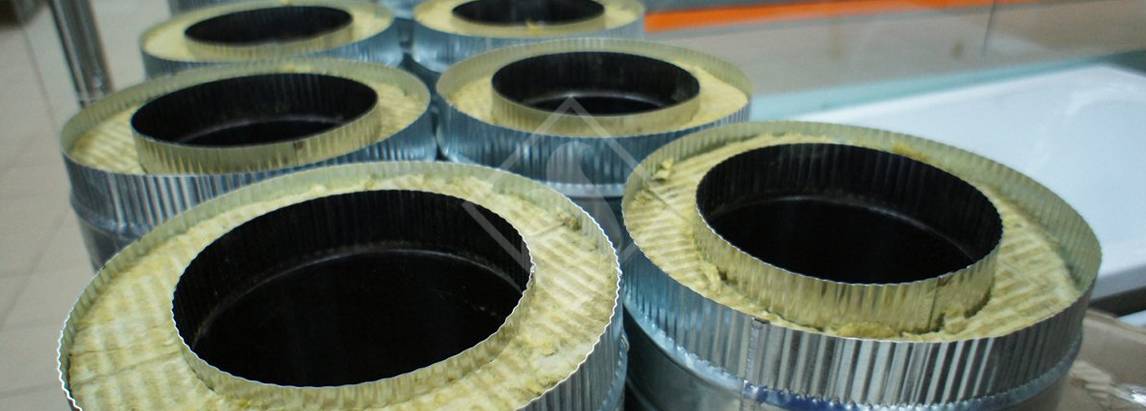

Монтируем сэндвич дымоход

Мы уже говорили о том, что дымоход можно подключить самостоятельно. Для этого нужно вывести трубу через крышу или напрямую в стену, а затем через поворотный канал поднять вверх. Для того чтобы горение в печи было лучше, сначала устанавливают обычную трубу, а затем сэндвич дымоход. От обычной трубы идет сильное излучение тепла. Температура трубы не меньше, чем температура горения. Чтобы снизить жар, трубу оборудуют сеткой из кирпича. Таким образом, после окончания горения труба еще долго греет помещение, а начальная температура вполне приемлемая.

В некоторых случаях через дымоход нагревают воду. Тогда используется специальный бак, который устанавливается возле первой трубы, которая идет от печи.

Собирают сэндвич панели по направлению дыма. Если присмотреться, то каждая панель имеет с одной стороны толще торец, с другой – тоньше – для соединения. Так вот толстый конец всегда устанавливается сверху, чтобы дым не поступал в дом. Стыки обязательно нужно герметизировать. Для этого используется герметик. Если же не выполнить этого, то внутрь дымохода может попасть кислород, который приведет к воспламенению сажи.

Для установки дымохода нужно выполнить отверстие в стене или полотке – в зависимости от метода монтажа дымохода. Запрещается сразу устанавливать сэндвич панель к патрубку от печи. В качестве соединения используется стальная труба

В противном случае сэндвич дымоход быстро прогорит.
Очень важно правильно провести дымоход через потолок. Ведь чаще всего из-за неправильности монтажа в этом месте случаются в банях пожары

Минимальное расстояние от корпуса дымохода до потолка должно составлять не менее 13 сантиметров. Если стены деревянные – то 38 сантиметров. Далее нужно зафиксировать трубу в районе потолка. Иногда используют профильный уголок и саморезы. Чтобы вода с крыши не попадала внутрь помещения, используется оцинкованный лист, который затем герметизируется силиконом.

Теплоизоляция дымоходов разных типов

Каминные и печные дымоходные трубы могут изготавливаться с использованием различных материалов и отличаться друг от друга формой, конфигурацией и размерами. Для каждой системы необходимо подбирать наиболее подходящий утеплитель, который будет максимально эффективным и безопасным. Рассмотрим основные виды изоляции дымоходов с учетом их индивидуальных особенностей.

Утепление металлических труб

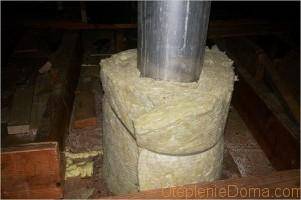

Для теплоизоляции металлических труб подходит минеральная вата и способ засыпки. Для предотвращения коррозии производится герметизация стыков и гидроизоляция щелей. Для построек с кровлей, выложенной горючими материалами, дымоход необходимо оборудовать искроуловителем.

Утеплитель лучше укладывать в несколько слоев. Для его фиксации рекомендуется использовать алюминиевую или стальную проволоку. Не допускается применение пластиковых хомутов или изолированных проводов, поскольку под воздействием высокой температуры они могут расплавиться, что приведет к ослаблению крепления и возможному разрушению материала.

Утепление труб из нержавейки

Основными отличиями нержавейки от обычного железа являются повышенный запас прочности и более высокая устойчивость к коррозии. Для изоляции нержавеющих дымоходных систем подходят методы, применяемые для утепления металлических дымоходов.

В данном случае часто используются комбинации различных материалов. К примеру, внешняя оболочка создается из скорлупы ППУ, а со стороны чердака труба может быть обмотана минеральной ватой, покрытой фольгированным слоем. Нужно учитывать, что стальные дымоходы требуют надежной герметизации области их соприкосновения с поверхностью кровли.

Нержавейка химически пассивна и способна противостоять агрессивному конденсату. Изоляция обычно осуществляется без антикоррозийной обработки. Для труб, имеющих прямоугольное или квадратное сечение, лучше всего подходят маты, изготовленные на основе базальтового волокна.

Теплоизоляция асбестовых труб

Асбестовые дымоходы характеризуются устойчивостью к агрессивным воздействиям, влажности и гниению. Ультрафиолетовое излучение и температурные колебания не оказывают существенного влияния на прочностные характеристики материала. Такие трубы запрещается использовать для угольных печей, что обусловлено требованиями пожаробезопасности.

Утеплить дымоход из асбеста можно плитами из минеральных волокон или стекловатой. Теплоизоляция требует обматывания утеплителя фольгой, а также тщательной герметизации стыков. Для дополнительной защиты от погодных факторов и атмосферных осадков рекомендуется покрывать изолирующий слой влагонепроницаемой защитной пленкой.

Утепление кирпичной трубы

Способ изоляции таких труб необходимо продумать еще на стадии проектирования и монтажа дымохода, поскольку теплоизоляционные материалы иногда приходится закладывать непосредственно в кирпичную кладку. Для утепления может использоваться технология оштукатуривания или шлакобетонные плиты. Первый метод требует предварительного закрепления армированной сетки. Она предназначена для более удобного нанесения шлаково-известкового раствора, который при этом будет максимально эффективно сохранять тепло.

Штукатурку рекомендуется накладывать в 2 или 3 слоя. Минимальная толщина теплоизоляции составляет 5 мм. После завершения работ производится финишная отделка трубы, подразумевающая ее облицовку кирпичом и окрашивание в цвет кровли.

Способы утепления дымовой трубы из металла

Дымоходы разных типов и конструкций требуют различных методов утепления. Существуют типы изоляции в зависимости от назначения дымохода.

Чем обмотать печные или каминные металлические трубы дымохода?

Стальные дымоходы могут использоваться для декоративных печей и каминов, не выполняющих функцию постоянного источника отопления. Изолировать такой дымоход достаточно слоем штукатурного раствора. Этот метод применяется в основном для утепления дымоходов из кирпичной кладки, но возможна и вариация, рассчитанная для металлических труб.

Смесь готовится из специальной смеси и воды. Технологически верным будет сначала влить воду в ёмкость для размешивания, а уже после добавить туда сухую смесь. После взбивания строительным миксером должна получиться однородная плотная масса.

Для утепления трубы камина или декоративной печи можно применить специальную штукатурку

Раствор наносится на изолируемую поверхность пятнами при помощи шпателя. Комки раствора необходимо распределить равномерно по всей площади трубы. Эти участки нужны для закрепления на них армирующего каркаса сетки из стекловолокна. Без каркаса толстый слой штукатурки может в скором времени растрескаться и прийти в негодность.

На армирующий каркас сначала наносится черновой слой штукатурки, прилегающий к воздуховоду. После наложения основной толщины штукатурки можно формировать чистовой отделочный слой.

Чем изолировать металлические трубы дымохода газового котла?

Утепление функциональных дымоходов своими руками можно осуществить с помощью конструкции типа «сендвич». Этот способ является наиболее популярным и эффективным в плане защиты конструкции от конденсата и экономии энергии. Конструкция сендвич-дымохода состоит из двух металлических труб и слоя минеральной ваты между ними. Причём труба с большим диаметром в данном случае является защитной гильзой, меньшая же труба и будет дымоотводом.

Утепленная таким способом труба для дымохода не является пожароопасной, так как слой обмотки защищён нержавеющей сталью или оцинкованным железом.

Минеральной ватой можно утеплить и внутреннюю, и наружную часть дымохода

Формирование конструкции сендвич-дымохода происходит в несколько этапов:

• в кровельных перекрытиях и самой кровле выполняются отверстия, диаметр которых будет на 25 см больше дымоходной трубы;
• металлический дымоход следует изолировать слоем базальтовой ваты (более практичной разновидности минеральной ваты) толщиной не менее 5 см. Обмотка происходит внахлёст;
• утеплитель фиксируется с помощью стальной проволоки, которую необходимо несколько раз обернуть вокруг трубы;
• надевается кожух из трубы большего размера. Если кожух был сделан из листа тонкого железа, он фиксируется с помощью адгезивной ленты и стяжных ремней.

Убедившись, что изоляция была проведена правильно и не осталось незафиксированных стыков, можно надевать утепленные трубы на патрубок печи через отверстие в кровле. После окончания монтажных работ по соединению дымохода с источником отопления, необходимо заполнить негорючим материалом лист металла, окружающий стояк. Для этого используется керамзит, асбест или глина.

На сегодняшний день существует немало вариантов, как утеплить трубу дымохода. Эти работы можно провести самостоятельно, выбрать утеплитель для дымоходных труб тоже достаточно просто. Главное, чтобы конструкция дымоотводной системы соответствовала всем необходимым требованиям. В противном случае теплоизоляция может стать абсолютно бессмысленной тратой средств.

Способы теплоизоляции в зависимости от материала дымохода

Работы по утеплению дымоходной конструкции разнятся в зависимости от материала основы, но в каждом случае требуется предварительный осмотр объекта на предмет надежности и пожаробезопасности системы.

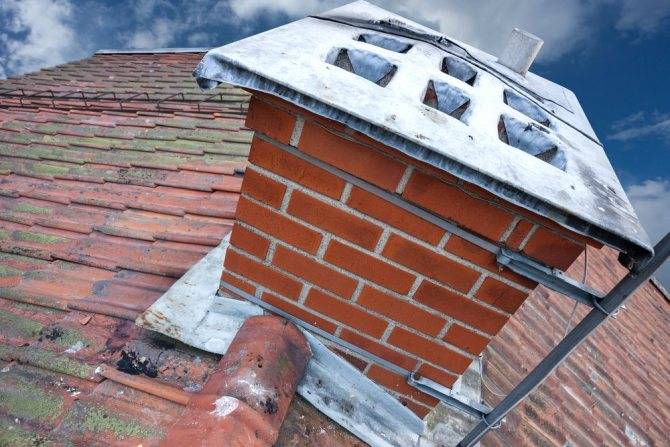

Утепление кирпичного дымохода

При обустройстве теплоизоляции дымоотвода в виде кирпичной шахты в основном применяют оштукатуривание. Это дает сокращение теплопотерь до 25%.

Технология оштукатуривания включает в себя следующие этапы:

1. На основе термостойкой смеси готовят очень плотный раствор, которым заделывают швы кирпичной кладки, заполняя все пустоты.
2. Фиксируют армирующую сетку и приступают к нанесению первого штукатурного слоя толщиной в пределах 3-4 см.
3. Второй слой выполняется после схватывания предыдущего, толщина – 5-7 см.
4. После того, как подсохнет штукатурное покрытие, выполняют отделочный слой. Для этого поверхность тщательно выравнивают, затирают полутерком, замазывают образовавшиеся трещины.

Финишный этап выполняется с помощью отбеливающих растворов, которые наносят в 2-3 слоя для большей декоративности.

Оштукатуривание кирпичного дымохода

Как утеплить кирпичный дымоход минеральной ватой?

После инспекции конструкции на предмет дефектов и их устранения, крепят минеральную теплоизоляцию к кирпичной поверхности при помощи проволочной прошивки

При этом необходимо проследить, чтобы не образовались пустоты, особое внимание уделяется и местам стыка. Далее выполняется финишное покрытие из листов оцинкованной стали, металлический кожух способствует устранению риска снижения эксплуатационных свойств минерального утеплителя

Теплоизоляция асбестовых труб

Для утепления асбестоцементных дымовых каналов используют минеральную вату в комплекте с металлическим кожухом.

Этапы работы:

• необходимо подготовить расчетное количество волокнистого утеплителя и трубчатую конструкцию требуемого размера из оцинкованной стали. Чаще всего применяют складной кожух из нескольких элементов, сечение которого должно быть на 6 см больше, чем диаметр асбестовой трубы дымоотвода;
• нижнюю часть кожуха закрепляют на основании дымоходной конструкции и тщательно набивают зазор между стенками асбестоцементной трубы и стальной облицовки;
• затем фиксируют второй элемент кожуха и продолжают заполнять пустоты утеплителем. Так проработают всю длину дымоходного канала из асбеста.

Верхнюю границу зазора тщательно заделывают цементным раствором, чтобы обеспечить герметичность теплоизоляции.

Утепление асбестоцементного дымохода минеральной ватой

Нюансы утепления стального дымохода

Теплозащиту стальной дымоходной конструкции выполняют различными способами:

• оборудуют каркас из подручных средств и заполняют зазор негорючим утеплителем в виде минеральной ваты, бытого кирпича, отсеянного шлака;
• обматывают металлическую дымовую трубу минеральной ватой, сверху устанавливают облицовочную конструкцию из листа оцинкованной стали;
• для теплоизоляции дымоотвода из железа используют готовый теплозащитный цилиндр.

Чтобы соорудить каркас для утепления газоотвода из стали, выполняют короб из пиломатериалов и обшивают конструкцию асбестовыми плитами. Между периметром металлического канала дымоудаления и внутренней поверхностью короба выдерживают расстояние от 10 см в зависимости от вида выбранного утеплителя.

Рекомендуется отдать предпочтение легким вариантам теплоизоляции из базальтовой ваты, стекловаты или шлаковаты. Это позволяет снизить локальную нагрузку на крышу. Если несущая способность кровельной системы вне сомнения, можно также использовать битый кирпич или отсеянный шлак. Верхний торец короба и стыки следует защитить от проникновения влаги, для этого применяют цементный раствор.

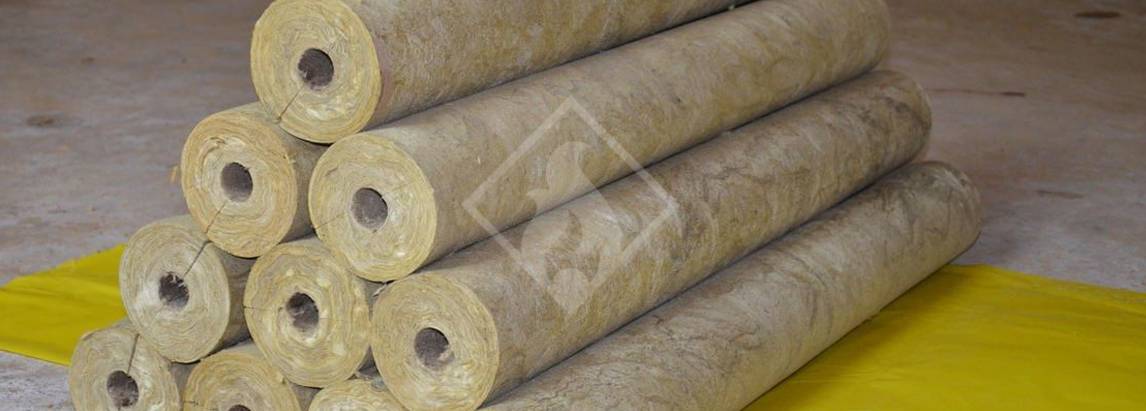

Если выбран утеплитель в виде базальтового цилиндра, подбирают заготовку нужного диаметра с учетом параметров обустраиваемого стального газоотвода. Готовый цилиндр устанавливают (надевают) на трубу, предварительно обработав термостойким герметиком его внутреннюю поверхность и соединительные элементы «шип-паз». Далее сэндвич-дымоход оборудуют наружным металлическим покрытием. Необходимо убедиться в отсутствии зазоров и пустот между основной дымовой трубой и внешней. Если в качестве наружного элемента используется бесшовная трубчатая конструкция, герметик применяется для заделки уязвимых зон торца.

Утепление стального дымохода керамзитом

Причины изоляции дымоходов

Мы рассмотрели, чем изолировать металлическую трубу дымохода, а теперь разберем почему так важно это сделать. Объясняется это тем, что в ходе горения топлива выделяются влага и дым, представляющие собой агрессивные среды

Со временем конструкция начинает разрушаться из-за температурных перепадов и скапливаемой на стенках дымохода влаги. Влага проникает в микротрещины, при минусовых температурах она замерзает. Образующиеся кусочки льда оказывают давление на конструкцию и со временем разрушают ее. Избежать этих и других проблем, а также продлить эксплуатационный срок трубы для отводы дыма можно с помощью теплоизоляции, так как:

• • 1. Теплоизоляция поддерживает тепловой баланс и защищает стенки от попадания на стенки конденсата и агрессивных сред.

• • 2. Минимизируется возможность температурных перепадов.

• • 3. Повышается энергосберегающая способность, за счет чего экономится топливо.

• 4. Увеличивается прочность конструкции выведения пара.

Изоляция дымоходов предоставляет следующие преимущества

Теплоизоляция дымоотвода представляет собой эффективный способ борьбы с разрушением, позволяющий увеличить длительность эксплуатации конструкции. Вот некоторые преимущества изоляции:

• • 1. Продукты, образующиеся в результате горения, улетучиваются сот струей дыма. Это позволяет исключить скопление конденсата, содержащего агрессивные среды, на стенках.

• • 2. Между охлажденной поверхностью дымоотвода и горячим паром практически нет перепадов температуры.

• • 3. Так как труба утеплена, сокращаются теплопотери, оптимизируется количество расходуемого объема топлива.

• • 4. Увеличивается прочность коммуникации отопительной системы. Изоляция также играет роль укрепляющего каркаса, что увеличивает устойчивость к действию ветра, механическим повреждениям и другим неблагоприятным факторам окружающей среды.

• 5. Участки кровли вокруг дымоотвода также защищаются от различного рода отрицательных факторов.

Установка изоляции дымоходов

Итак, мы выяснили чем и почему нужно изолировать дымоотвод. Следующий вопрос: как изолировать трубу дымохода в перекрытии. Есть два варианта: нанять специалистов или выполнить все самостоятельно. Самостоятельно выполнить монтаж вполне реально, главное максимально ответственно отнестись к процессу подготовки и расчета материалов, ведь готовая конструкция должна функционировать должным образом. Подготовить нужно следующее: перфоратор, защитные очки для глаз, гвозди, молоток, рулетку, фломастер, пароизоляционную пленку, металлические профили, ножницы и сам выбранный термоизоляционный материал. Для примера мы возьмем базальтовую вату.

Требования к дымоходным трубам

Прежде чем утеплять дымоход необходимо проверить, правильно ли он установлен и соответствует ли следующим требованиям:

• • 1. Устройство газохода регламентируется технологическими нормами, прописанными в ГОСТе .

• • 2. Высота трубы, по которой выводятся продукты горения, составляет минимум 5 м. Только в этом случае обеспечивается эффективная тяга воздуха в системе.

• • 3. Расстояние между покрытием кровли и наружными элементами системы отопления и должно быть расстояние, минимум 2,5 см.

• 4. Если кровля здания покрыта горючими материалами (это шифер, ондулин, рубероид и т.д.), необходимо оснастить конструкцию для выведения дыма искроуловителем.

После того, как вы убедитесь, что коммуникации смонтированы правильно, можно начинать процесс теплоизоляции.

Почему дымоход нужно утеплять

В случае с дымоходом утепление — не совсем верный термин, на самом деле речь идёт о теплоизоляции. Её необходимо сделать для предотвращения быстрого разрушения дымоходной трубы. Причин этому несколько:

1. Вместе с дымом в трубу попадает влага, оседающая конденсатом на стенках дымохода. Это и приводит к разрушению материала. Чем больше разница наружной и внутренней температуры дымохода, тем быстрее конденсат разрушит трубу.
2. Водяные пары смешиваются с продуктами горения, образуя агрессивные соединения в виде кислот. Они также оседают на стенках конструкции, постепенно разрушая материал и сокращая срок эксплуатации дымохода.
3. Неутеплённый дымоход подвержен периодическому расширению при нагревании и сужению при остывании за счёт низкой температуры окружающего воздуха. Это ещё одна причина разрушения.

Суть утепления дымохода — создание теплоизоляционного барьера вокруг трубы, уменьшающего разницу температур с окружающей средой. Утеплять следует в первую очередь участки, проходящие по неотапливаемым помещениям и находящиеся снаружи здания.

Изготовление труб из оцинковки своими руками

Главная особенность оцинкованной трубы заводского изготовления – надежный сварочный шов.

Если дома есть аргоновая установка и вы большой сварной мастер, это меняет дело. Наверняка у вас получится не труба, а загляденье.

Для начала предстоит выбрать оцинкованный лист для трубы. Профессионалы делают отводы со стенками толщиной 0,55 мм. В то же время надо учитывать, что чем тоньше материал, тем легче он поддается сгибанию.

Необходимые инструменты и материалы

Потребуются:

• ручные ножницы по металлу;
• молоток-киянка с деревянной ударной частью;
• рулетка;
• угольник;
• металлическая линейка;
• карандаш, лучше строительный;
• плоскогубцы.

Для удобства гибочных работ оборудуют простой верстак, где производят разметку. На столе крепят металлический уголок (40×40 мм или больше) длиной не менее 100 см, стальную круглую форму необходимого диаметра.

Выкраивание заготовки

Рассмотрим, как сделать трубу сечением 100 мм.

Рассчитывают ширину заготовки:

• определяют длину окружности как произведение сечения на значение пи, равное 3,14;
• на загибы для соединительного шва выделяют 15 мм.

В общей сложности для 100 мм отвода вырезают заготовку шириной 3,14×100 мм+15 мм ≈ 330 мм.

Учитывают, что трубы делают слегка конусообразными для удобства монтажа раструбовом способом. Поэтому одна сторона размеряется 330 мм, другая – 340 мм (на рисунке).

Формирование профиля

На вырезанной заготовке размечают линию сгиба для фальца в 5 мм с одной стороны, два раза по 5 мм – с другой.

Лист укладывают на верстак, выравнивают край по уголку. Киянкой постепенно сгибают его под прямым углом. Затем заготовку переворачивают и заваливают отгиб на полотно.

Таким же образом на другом краю листа делают загиб в 10 мм, и на нем ещё один шириной 5 мм.

Далее заготовку вручную сгибают на формовочной трубе, прибегая к помощи киянки.

Обработка стыковочного шва

После получения круглой формы заготовки, её укладывают на круглую форму или дополнительный уголок, соединяют фальцы в замок, обстукивая их по краям киянкой. На узком конце будущей трубы фальцы слегка кернят. Простукивают киянкой всю длину стыковочного шва, уплотняя фальцы. Шов становится практически неразъемным.

Советы по выбору и примерная цена

Производители предлагают большой выбор как одноконтурных оцинкованных отводов, так и сэндвич-труб с обечайкой из оцинковки. Существуют определенные параметры, по которым следует подбирать элементы для дымохода:

• диаметр выходного патрубка котла должен быть равен или меньше сечения дымоходного отвода;
• пристяжные дымоотводы могут иметь не более трех изгибов на всей протяженности канала.
• необходимый диаметр дымохода для котлов производители указывают в паспорте на агрегат;
• толщина стенок для наружного кожуха должна быть не ниже 0,5 мм, обычно используют 0,55мм.

Цена одноконтурных труб из оцинкованной стали зависит от диаметра и толщины жести. Метровый отвод d=110 мм стоит 190 рублей, а d=250 мм – 390 рублей.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.
Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Как изолировать дымоход на крыше

Практически каждый частный дом имеет печь или камин, которые обязательно оснащены дымоходом для отведения продуктов горения. Температура данного элемента может достигать нескольких сотен градусов, и единственное, что отделяет его от помещения — это стенка дымохода.

При строительстве печной трубы важнейшим аспектом проведения работ является соблюдение правил техники пожарной безопасности дома. Наиболее уязвимыми участками с точки зрения возгорания и перегрева считаются стык дымохода с перекрытием и крышей. Поэтому здесь используют специальные техники изоляции в зависимости от типа дымоотводной трубы, материала перекрытия и крыши.
