Замена чугунной трубы

Схема удаления элементов старого водопровода

Процесс замены канализационных труб дома выглядит следующим образом:

Старую трубу надрезают, отступив 100 см сверху.
На высоте около 100 см от пола производят второй круговой надрез, используя для этого болгарку. При этом формируют не совсем округлый разрез, а больше напоминающий спираль. Такой ход поможет избежать защемления абразивного материала и возможных травм.
В разрез вставляют зубило и простукивают. После этого чугунная труба лопается, и ее можно удалить. При правильном выполнении действий изделие лопается ровно по срезу. Поскольку в качестве материала использовался чугун, то металл может треснуть в непредсказуемом направлении

Потому мастера знают: чтобы безопасно демонтировать трубу, ее разрезают в нескольких местах и вынимают по кускам, подходя к местам соединений с особой осторожностью.
Старый стояк удаляют.

Важно! Обломки старых канализационных труб обязательно выносят из помещения и выбрасывают как мусор

Общая характеристика и разновидности трубопровода

Для изготовления изделий на металлургических комбинатах используется высокопрочный чугун, а процесс производства должен полностью соответствовать требованиям ГОСТ 6942-98. Чугунные трубы должны соответствовать таким параметрам:

Диаметр — от 50 до 1200мм;
Длина — 2-7 м;
Толщина стенки — 6,7 — 31 мм.

Чугунные трубы имеют такие отличительные характеристики:

Устойчивость к механическому воздействию;
Устойчивость к воздействию высокой температуры;
Прочность;
Высокопрочный чугун придает износоустойчивости;
Стойкость к коррозии;
Нет необходимости в дополнительной шумоизоляции;
Для соединения элементов трубопровода при монтаже используются чугунные фитинги, что значительно экономит средства на приобретение материалов;
Пожаробезопасность;
Продолжительный срок использования.

Безнапорные чугунные трубы

Для того чтобы изделия успешно противостояли коррозии, их покрывают с обеих сторон нефтяным битумом. К слову, устойчивость к коррозии у чугуна самая высокая среди всех видов металла. Также битумное покрытие внутри изделия значительно снижает коэффициент шероховатости, делает стенки гладкими и способными пропустить большее количество жидкости.

Чугунная труба бывает следующих типов:

ВЧШГ — напорная;
ЧК — безнапорная;
SML — безраструбная;
ЧНР — раструбная.

Особенности и тонкости работ

Разбираясь в технологии, как соединить чугунную трубу с пластиковой, стоит обратить внимание на такие тонкости:

Поскольку чугунные трубы являются достаточно хрупкими, при работе с ними стоит использовать только деревянный или резиновый молоток, чтобы при неосторожном ударе не отколоть кусочек чугуна и не закупорить просвет канала. Хотя работать болгаркой с чугунными трубами значительно быстрее и удобнее, все же подойдет и обычная ножовка по металлу

Качество работы при этом будет аналогичным, однако, времени потребуется значительно больше. При монтаже пластиковых труб нельзя забывать о ревизионных люках

Они могут понадобиться в аварийных ситуациях, чтобы не тратить время и деньги и не разрезать пластиковую трубу для диагностики и ремонта.

Монтаж канализационного стояка

замена чугунного стояка на пластиковый

Чаще всего пластиковый стояк требуется подсоединить к чугунному. Дело в том, что нередко, либо соседи все еще не решаются расстаться со своим чугунным стояком, либо кусок стояка между этажами не удаляется в виду сложности работ. Поэтому пластик соединяют с чугуном при помощи переходников и резиновых манжет, а также герметика.

1. Резиновая манжета надевается на часть чугунной трубы под потолком. Для этого ее обрабатывают шлифовальной машинкой и смазывают жидким мылом. После закрепления манжеты на трубе фиксируют пластиковый переходник, к которому будет монтироваться пластиковая канализационная труба.

2. Внизу чугунный раструб очищается от грязи и ржавчины, в него вставляется резиновая манжета, смазанная герметиком. В манжету вставляется тройник или отвод, а в него компрессионный патрубок и трубы окончательно соединяются друг с другом.

3. Проводят фиксацию канализационного стояка к стене. Это делается при помощи хомутов.

4. На заключительном этапе работ включают воду и проверяют все соединения на герметичность, все замена чугунного стояка на пластиковый произведена. Удачи!

Работа со стояком, заделанным серой

В случае заделки серой стоит удержаться от сильных ударов. Они могут привести к порче стояка. Здесь-то и пригодится паяльная лампа или газовая горелка, при помощи которой трубу нагревают по окружности в области соединения с патрубком.

Важно! Запомните – пары серы ядовиты. Потому позаботьтесь о наличии амуниции: специальной защитной одежды и маски!. Во время работ обеспечьте хорошее проветривание помещения

Иначе можно надышаться вредными для человеческого организма парами серы

Во время работ обеспечьте хорошее проветривание помещения. Иначе можно надышаться вредными для человеческого организма парами серы.

Прогрев трубу, начинайте раскачивать ее. Это будет сделать проще, так как под воздействием тепла запечатывающая стык серная масса размякнет. Для удобства трубу придерживают плоскогубцами или разводным сантехническим ключом.

После снятия элемента седло раструба очищают от остатков серы или карболики. Используя металлический инструмент, не забывайте об аккуратности. В противном случае можно разбить раструб.

Все может быть гораздо проще, если замена стояков проводится по всему дому одновременно. Тогда старые трубы можно не щадить, а попросту разбить, вынуть и вывезти вместе с серой, карболикой, раструбами. После этого выполняется замена чугунных канализационных труб на пластиковые.

Пустое пространство между этажами заливают монтажной пеной, которая не только заполняет пустоты, но и хорошо звукоизолирует.

Поливинилхлоридные трубы чаще всего применяются для обустройства наружной канализации, так как внутри изделий не образуется налет, не оседает накипь, не скапливается ржавчина. К тому же они отличаются низкой стоимостью.

С чего начинается подготовка к замене стояка канализации?

Подготовка необходимых инструментов, инвентаря и спецодежды – стартовый этап, предшествующий выполнению работ по обустройству новой канализации в квартире.

Чтобы выполнить демонтаж, потребуются механические инструменты: молотки, кувалды и электроприборы: болгарка, перфоратор. В случае необходимости в процессе работ используют газовую или паяльную лампу.

Важно! Не забудьте приобрести круг для болгарки. Абразивный инструмент должен соответствовать виду предстоящих работ

Лучше купить не один, а несколько дисков.

Для замены канализационных труб подготовьте:

стамески;
специальный молоток;
зубило,
набор отверток;
клин металлический;
силиконовый герметик.

Важно! В ходе работ может выясниться, что без стремянки или козла не обойтись. Потому будьте готовы к такому повороту событий

Простые способы устранения протечек подручными средствами

Чаще всего возникают проблемы с чугунными трубами, из которых делали водопровод в квартире в советские времена. Лучшим способом устранить проблему, связанную с большим износом системы – полная замена трубопровода и канализации в туалете. Когда денежных средств на этот не хватает можно использовать множество способов для временного устранения трещины.

Перед началом ремонтных работ следуют провести подготовительные действия:

Перекрыть подачу воды в водопроводе и стояке.
Осмотреть место образование прорыва. Для этого внимательно просмотреть места соединения патрубков. Эти места самые уязвимые чугунных трубопроводах. Причиной появления протечки в местах стыка может стать халатность сантехника при установке всей системы водоотведения или в последствие импульсных воздействий (гидроударов).

После установки места протечки следуют действия по ее устранению. Проблема, чем и как заделать чугунную канализационную трубу, решается разными способами, при этом могут использоваться как подручные, так и современные материалы для заделки трещин. Здесь стоит уточнить, что ремонт старой чугунной системы возможен, если проблема незначительная и пробоина имеет небольшие размеры. Или проблема находится в местах стыка.

Протекание на поверхности труб можно устранить следующими способами с использованием подручных средств.

1) Установка хомута на место протечки, используя резиновые прокладки. Этот метод закрыть трещину требует доступа к трубопроводу на расстоянии не менее 50 мм. Данное условие в маленьких помещениях не выполняется, особенно при угловом расположении санузла. Перед установкой хомута поверхность следует зачистить металлическими щетками от грязи и старой краски.

Металлический хомут на месте протечки

2) Наложение марли, пропитанной цементным раствором или водостойким клеем, в местах продольных трещин. Данный способ эффективен только для труб с низким давлением. Работы проводятся по следующей схеме:

Поверхность тщательно зачищается до образования чистого металла.
Далее готовиться цементный раствор в пропорции 1:1.
Сложите марлю в несколько слоев, предварительно отмерив размер в соответствии с параметрами трещины. Возьми ее с запасом в 2-3 см.
Погрузите в приготовленный раствор и подождите, пока она хорошо не пропитается.
Далее полученный цемент материал накладывается на место протечки и закрепляется резиновым жгутом или проволокой.
Ремонт трубы с помощью марли

3) Еще один распространенный способ – установка заглушки. Для этого вам потребуется деревянный клин небольшого размера, чтобы он не стал причиной засорения сточной системы. Установите заглушку в месте пробоины, и закрепите ее, обмотав обычным марлевым бинтом. Материал перед этим следует вымочить в растворе эпоксидной смолы.

4) Если трещина больших размеров, замазать ее можно специальным приготовленным средством из ортофосфорной кислоты и окиси меди. Для этого вам необходимо сделать следующее:

Место протечки очищается от ржавчины и остатков старой краски.
Трещину углубляют и обезжиривают покрытие вокруг нее.
Подготавливают раствор из 3 частей меди и 2 частей кислоты.
Загерметизировать трещину получившимся составом необходимо сразу после приготовления, так как смесь быстро застывает.

5) Эпоксидная смола. Изготавливается на основе клея. К преимуществам данного материала относят длительный срок службы, который достигает 50 лет. Но она плохо переносит воздействие химических реагентов. Поэтому при необходимости устранить засоры нельзя будет использовать растворяющие химические вещества.

Эпоксидка с марлевой тканью

Техническая сера. Для его использования потребуется горелка, которой разогревается материал. А затем заливают им трещину

Работать с ним следует осторожно, с применением специальных средств защиты

Удаление чугунной трубы

Демонтаж стояка начинается с удаления , располагающейся между тройником и потолком. Вначале сверху секции делается кольцеобразный зазор. Для этого на расстоянии 12-16 см от потолка с помощью болгарки в трубе делается пропил с остатком стенки порядка 3-5 см.

Неполный разрез нужен для исключения заклинивания инструмента при возможной вертикальной подвижке колонны. Затем, отступив 9-13 см вниз, делается аналогичный пропил, параллельный первому. Кольцо между пропилами аккуратно выбивается молотком или с помощью клиньев.

Следующий шаг — распиливание чугунной секции снизу. Для его осуществления неполный пропил болгаркой производится на высоте 50-70 см от верхнего раструба тройника. Снимаются хомуты, крепящие секцию к стене (их можно просто срезать болгаркой). Труба путем раскачивания или ударов молотком ломается в месте неполного пропила и извлекается из колонны.

Демонтаж тройника

Самой ответственной операцией всего демонтажа старой канализации является извлечение тройника из раструба нижней секции стояка

Как отмечалось, есть важное условие: нельзя повреждать этот раструб. Наиболее простые варианты демонтажа применяются при заливке места стыка цементным раствором. Вначале предпринимается попытка разъединения путем расшатывания

Вначале предпринимается попытка разъединения путем расшатывания.

В отверстие остатка трубы помещается лом, с его помощью создаются изгибающие усилия в разных направлениях. Чаще всего такое расшатывание разрушает цементную связку, и тройник удается извлечь из нижнего раструба. При разрушении стыка следует устранять попадание крупных цементных кусков внутрь трубы, то есть цемент отверткой или стамеской извлекается из раструба.

Если расшатывание не привело к положительному результату, то придется применить более трудоемкий способ: цементная масса разрушается при помощи стамески и молотка

С учетом хрупкости чугуна, такую процедуру следует проводить очень осторожно, а ударное усилие прикладывать подальше от стенок раструба. Цель — обеспечить зазор между трубой тройника и раструбными стенками. По мере откалывания цементных кусочков они сразу удаляются из зоны стыка

По мере откалывания цементных кусочков они сразу удаляются из зоны стыка.

Самый сложный способ демонтажа приходится использовать при серной заливке стыка. Такой состав очень прочный и не поддается вышеописанным методам разрушения. В этом случае чаще всего применяется разогрев участка соединения с помощью газовой горелки или паяльной лампы. Работы проводят два человека. Один рабочий разогревает стык, а другой — расшатывает тройник.

При расплавлении массы тройник легко извлекается из раструба

Такие работы проходят при выделении очень вредных газов, а значит необходимо соблюдать меры предосторожности (респиратор и защитные очки)

Наконец, могут возникнуть крайние обстоятельства, когда извлечь тройник из нижней секции не удается никаким способом (невозможно использовать разогрев, особо прочная заливка и другие нестандартные ситуации). В этом случае применяется самый нежелательный вариант — тройник срезается на высоте порядка 5-6 см от раструба. Торец остатка трубы тщательно выравнивается, а в последующем при монтаже пластиковых труб придется использовать соединительную муфту.

Если задумана установка новых пластиковых канализационных труб, то невозможно обойтись без достаточно трудоемкого демонтажа старой чугунной канализации. Этот процесс может вызвать ряд сложностей, поэтому следует заранее готовиться к решению возникающих проблем.

Когда человек делает капитальный ремонт в своей квартире, то такой вид работ, как замена канализационной системы, является одним из главных. Это обусловлено тем, что в большинстве случаев в жилых помещениях установлены чугунные трубы.

То, какой инструмент будет использоваться для демонтажа элементов канализации своими руками, зависит от используемого материала для чеканки.

В основном под рукой должны быть:

Инструмент для расчеканки

болгарка — используется для вырезания куска трубы;
отрезные, шлифовальные диски;
защитная маска, очки, головной убор (в случае расчеканки труб, соединенных серой);
паяльная лампа — требуется для разогрева;
молоток, отвертки различной длины и толщины;
трубный ключ;
зубило.

Болгарка и паяльная лампа

Если вы будете иметь дело с чугунными элементами, то в арсенале должны быть: перфоратор, стамеска/стальной клин, лом или гвоздодер, труборез, железное ведро, наполненное водой.

Перед тем, как приступить к работе, не помешает составить план действий, который зависит от того, каким способом соединены трубы канализации.

Перфоратор

Чугун или сталь

Те, кто был в подвалах Петергофа, наверняка обратил внимание на массивные трубы, снабжающие водой его знаменитые фонтаны. Это один из старейших функционирующих до нашего времени чугунных водопроводов

Он строился на века; при этом строители царской резиденции, прямо скажем, не особенно считались с затратами.

Во второй половине прошлого века на первое место вышла экономическая целесообразность. В самом деле, зачем строить водопровод с полуторавековым ресурсом, если уже через 40 лет район города будет расширяться и перестраиваться с прокладкой новых магистралей?

Именно тогда получили массовое распространение стальные магистральные водопроводы – сравнительно дешевые и, главное, куда более технологичные в плане монтажа.

Последствия экономии вполне предсказуемы и ощущаются до сих пор:

Ресурс уложенной в грунт трубы, несмотря на гидроизоляционные мероприятия, редко превышает 30-40 лет. По прошествии этого времени многочисленные свищи в ней делают объем потерь питьевой воды неприемлемым.

Так выглядит внутри старый стальной водопровод.

А как на этом унылом фоне выглядит чугун?

При должном качестве внешней гидроизоляции реальный срок службы уложенной в грунт трубы составляет не меньше века.
Трубопровод практически не зарастает изнутри.

Чугунный водопровод в подвалах Петергофа.

Единственная проблема чугунного водопровода – большая чувствительность к подвижкам грунта: там, где стальная труба слегка деформируется, чугунная лопнет.

Установка канализационных труб

Когда стояк полностью собран, нужно начинать прокладку внутренней канализационной разводки в квартире или частном доме. Замена труб своими руками не исключает необходимости помнить о фундаментальных правилах работ по проведению внутренней канализации:

замену труб нужно производить, двигаясь снизу вверх, обратный порядок недопустим;
всегда используем только трубы соответствующего диаметра, без повреждений, следов износа, из качественного пластика;
в канализационной системе раструбы должны располагаться навстречу движению воды по трубам;
во внутренней канализации трубы должны устанавливаться под уклоном, составляющим на каждый метр трубопровода примерно 2,5 см.

Если уклон отсутствует, это приводит рано или поздно к образованию засоров. Причем засоры будут настолько сильными, что с ними справится не далеко не каждый химический очиститель канализации – всякий раз придется делать вызов мастерам-сантехникам или лично чистить трубу с помощью троса.

Обычно трубы внутренней канализации пролегают за ванной или предметами мебели. В некоторых ситуациях может возникнуть необходимость скрыть их в стене. Для того чтобы выполнить такую работу сначала при помощи болгарки нужно прорезать два параллельных канала. После этого перфоратором выбивается штроба. Её глубина должна быть достаточной для полного скрытия трубопровода.

Труба укрепляется внутри штробы при помощи специальных хомутов, после чего штробу заделывают. Когда работа завершена, делают пробный пуск канализационной системы и внимательно следят за местом установки труб – если здесь появится хоть немного влаги, в будущем протечки не избежать.

Итак, при замене в квартире канализационных труб появляется множество нюансов, которые могут быть незаметны на первый взгляд. Не пренебрегайте просмотром видео и пошагового фото. Подходите к выполнению работы со всей ответственностью, успех вам гарантирован.

Способы соединения

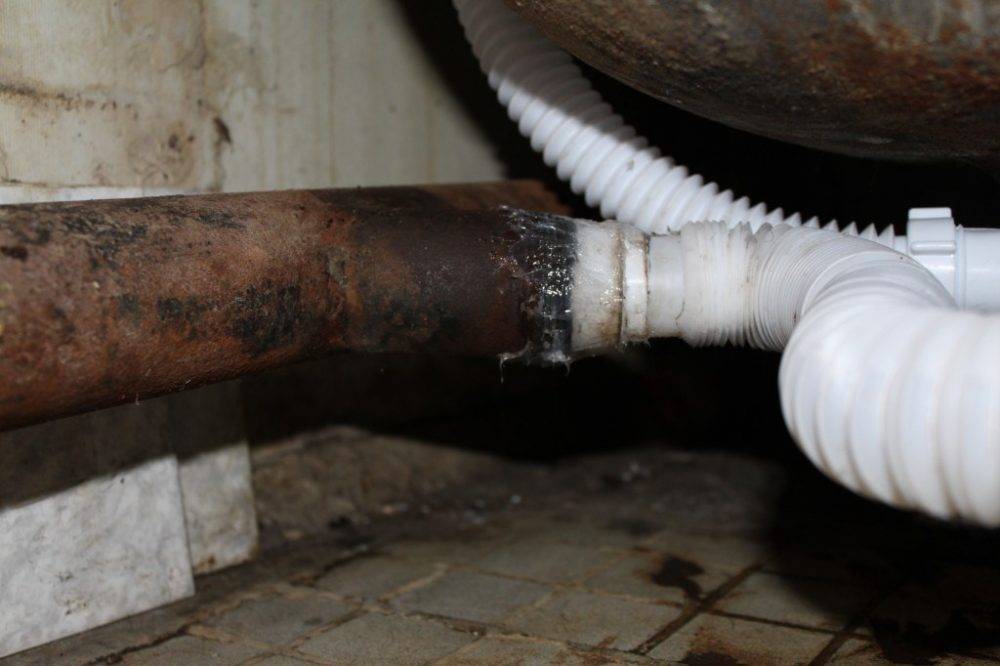

Разберемся, как заменить чугунную канализацию на пластиковую. Поскольку, в отличие от водопровода, канализация – это безнапорная система, то при монтаже трубопровода редко прибегают к сварным соединениям.

Как правило, используются соединения «в раструб». Реже используют специальные фитинги. Сначала опишем способы соединения, которые можно использовать, если раструб чугунных труб остался цел.

Уплотнитель из резины

Такое соединение труб осуществляется довольно быстро и просто. Прослужить соединение может 8-10 лет, после чего, скорее всего, потребуется замена резиновой прокладки. Перед тем, как соединить пластиковую трубу с раструбом чугунной, нужно проделать следующие операции:

тщательно очистить все детали, необходимо удалить остатки предыдущих уплотняющих материалов и грязь;
далее нужно подготовить резиновый уплотнитель, на него наносят герметик (по внешней стороне;
подготовленный уплотнитель нужно вставить в чугунный раструб.

Теперь осталось только с усилием вставить гладкий конец канализационной трубы из пластика в раструб. Глубина введения – 5-8 см.

Зачеканивание

Это традиционный метод, его много лет используют для создания соединений чугунных труб. Но зачеканка подойдет и в том случае, если планируется соединить пластиковую трубу с чугунной, имеющей раструб. Способ выполнения работы:

на гладкую часть подготовленных пластиковых труб наматывается подмотка изо льна, наматывают материал в несколько слоев;
теперь можно вставлять полимерный элемент в чугунную трубу;

Преимущество этого метода соединения в том, что оно получается очень прочным. Если резиновый уплотнитель придется менять через несколько лет, то такое соединение прослужит намного дольше.

Недостаток способа в том, что раствору нужно дать время на высыхание, поэтому пользоваться канализацией можно будет только через пару суток, а при установке резинового уплотнителя ждать не придется.

Силикон

Этот способ соединения чугунных деталей трубопровода с пластиковыми используется в том случае, если после введения пластиковой детали в раструб остается зазор шириной не более 2 мм. В этом случае, использовать зачеканку нерационально, намного удобнее воспользоваться сантехническим силиконом. Порядок работ:

деталь из пластмассы, а также внутренняя часть чугунного раструба должны быть очищены самым тщательным образом. Кроме того, место соединения необходимо просушить;
пластиковый элемент вставляют в раструб, после чего при помощи строительного пистолета зазор между деталями трубопровода заполняют силиконом. Нужно стараться, чтобы силикон располагался не только по поверхности раструба, он должен заполнить щель. Причем, чем глубже проникнет материал вглубь, тем более надежным будет соединение;
теперь нужно дать силикону застыть, на это уйдет 3-5 часов в зависимости от толщины слоя.

Если раструб поврежден

Если раструб поврежден, то способы, описанные выше, не подходят. При выполнении монтажа потребуется приобрести дополнительную деталь – переходник, обеспечивающий переход с чугунной трубы на пластиковую. Порядок действий при соединении элементов трубопроводов такой:

повреждённый раструб аккуратно срезается УШМ;
края обрабатывают;
на подготовленную часть чугунной трубы надевают уплотнительное кольцо из резины и резиновую манжету;

край резиновой детали смазывают герметиком, затем надевают пластиковый переходник;
смазывают переходной патрубок герметиком и устанавливают еще одно резиновое уплотнительное кольцо;
после этого можно вставлять в переходник пластиковую деталь.

Демонтаж крестовины, когда стык заделан серой

Сама соединительная деталь не срезается, однако необходимо удалить ее расширение диаметром 100 мм. Теперь вы сможете работать паяльной лампой в трубе, обеспечивая необходимый прогрев конструкции. Сверху изделия требуется установить асбестовый или металлический щит для регулировки тяги в стояке.

В случае когда внизу около раструба имеются отверстия, например, полученные при монтаже водопроводных труб, через них горячая сера может проникнуть в сантехнический узел соседа снизу. Чтобы этого не произошло, дыры необходимо замазать гипсом или цементным составом. Для устранения небольших расщелин можно применить минеральную вату. Сам же стояк заделывается комком из огнестойких материалов во избежание попадания расплавленной серы.

Прогрев производится равномерно, изменяются только угол наклона и направленность движения огня. Этот процесс необходимо контролировать, иначе раструб может расколоться, о чем свидетельствует мощный хлопок. Однако такое случается редко. Обычно лопаются трубы из чугуна низкого качества.

https://youtube.com/watch?v=KM5HaWaUTRs

Так или иначе, если просвет паза позволяет, перед началом работы рекомендуется вычистить как можно больше серы, используя дрель с удлиненным сверлом или перфоратор, но без победитового наконечника. Необходимо учитывать, что разогретая жидкая сера может затечь внутрь или выплескаться наружу. Однако при остывании она довольно быстро принимает твердое состояние. Застывшие кусочки лучше откладывать на некоторое расстояние от пламени горелки.

Использовать противогаз или специальные маски до того, как сера начнет гореть, не требуется. Однако не стоит забывать о том, что от сильного огня жидкое вещество может закипеть и начать брызгать наружу. Чтобы защитить лицо и глаза, при работе с нагревающими элементами рекомендуется надевать специальные очки.

Периодически нужно проверять подвижность крестовины, покачивая или ударяя молотком с разных сторон. Как только вы заметите, что появляется люфт, необходимо прекратить нагрев и приступить к извлечению детали с использованием двух разводных ключей. Требуется аккуратно раскачать элемент в разные стороны, затем поднять его вверх.

Нужно быть предельно осторожными, ведь края крестовины довольно хрупки и могут раскрошиться при захвате ключами.

Если на поверхности соединительной детали трубопровода остались капли горящей серы, ее можно опустить в металлическое ведро, заполненное холодной жидкостью. Далее необходимо очистить внутри раструба остатки серы и сажи, используя старую стамеску или острый перочинный нож. Только после полного остывания воронкообразного расширения можно приступать к установке пластикового стояка.
