Инструкция по замене труб отопления

За чей счет проводится ремонт

Когда речь заходит о замене труб отопления и водоснабжения в многоквартирном доме, учитывайте некоторые нюансы:

• Если в доме назначен капремонт инженерных коммуникаций, проводится он силами управляющей компании дома;
• Ремонт, вышедшей из строя стояка канализации проводиться также за счет управляющей компании, так как он является общедомовой собственностью;
• На ответственности коммунальщиков лежат ремонтные работы в квартире государственного найма, а вот если собственником является частное лицо, все затраты лягут на его плечи.

Ремонт водопровода Поэтому не торопитесь вкладывать деньги в ремонт там, где должны это делать другие.

Особенности монтажа однотрубной и двухтрубной системы отопления

Прежде чем начинать прокладку трубопровода, стоит определиться, какая из двух схем отопления будет реализована в квартире: однотрубная или двухтрубная. Каждый из вариантов имеет право на существование и свои сильные и слабые стороны:

• Однотрубная система предполагает наличие единственного трубопровода, по которому идет циркуляция носителя. Нагрев радиаторов в такой схеме происходит неравномерно, поскольку до самых дальних топливных элементов носитель доходит уже сильно остывшим. А вот сэкономить на реализации такого проекта получится наверняка, так как труб и соединительных элементов потребуется намного меньше.
• Двухтрубная теплосистема имеет два рабочих контура, по которым циркулирует носитель. По первому (подающему) горячая вода поступает в радиаторы, по второму – остывший носитель собирается из радиаторов и отводится для последующего нагревания. В такой системе можно в любой момент произвести замену одного или нескольких элементов без отключения всего стояка. Однако, за все эти преимущества придется заплатить удвоенным количеством труб, кранов и соединительных элементов.

Рекомендуем ознакомиться: Какие водосточные желоба для сбора воды предпочесть: металлические или пластиковые

Что за этим стоит?

Однако не все так просто, как выглядит на первый взгляд. Технически замену стояков отопления провести достаточно просто. Вопрос в другом – имеете ли вы право это делать? И кто будет нести ответственность за последствия. А есть еще одна проблема – как замена стояка отопления в квартире (вашей) будет соотноситься с тем, что сделали соседи (сверху и снизу).

Во всяком случае, найти однозначное решение достаточно трудно. Все будет зависеть от конкретной управляющей компании (УК) и слесаря, а также вашей настойчивости и решительности противостоять наездам УК. Согласно действующим нормативным документам и положениям внутридомовое отопление, в состав которого включаются: стояки, обогревающие элементы, запорная и регулирующая аппаратура – относится к общедомовому имуществу.

Центральный стояк отопления в подвале многоэтажного дома

Поэтому его обслуживание, в том числе замена труб отопления в квартире, вами уже оплачено в составе ежемесячных платежей по статье “общедомовые расходы”. Вот тут и возникает основное противоречие – сами вы не имеете права ничего делать, а УК ничего делать за свой счет не будет. Любая переделка, замена труб отопления встречается ими в штыки, и в лучшем случае вам будет предложено сделать это за свой счет.

Правда, тут существует один нюанс. Если на отводе от общедомового стояка есть запорный кран, то все, расположенное за ним – уже ваша собственность, если такого крана нет – то общедомовая, и ей распоряжается либо УК, либо общее собрание. Это достаточно сложный вопрос, и вам, возможно, понадобится прибегать к помощи юриста, если для вас, например, актуальна замена труб отопления на полипропилен.

Гораздо проще выполнять подобные работы в собственном доме. В таком случае нет описанных сложностей, и переделать отопление в частном доме вы можете в любой момент, если вы, конечно, являетесь собственником.

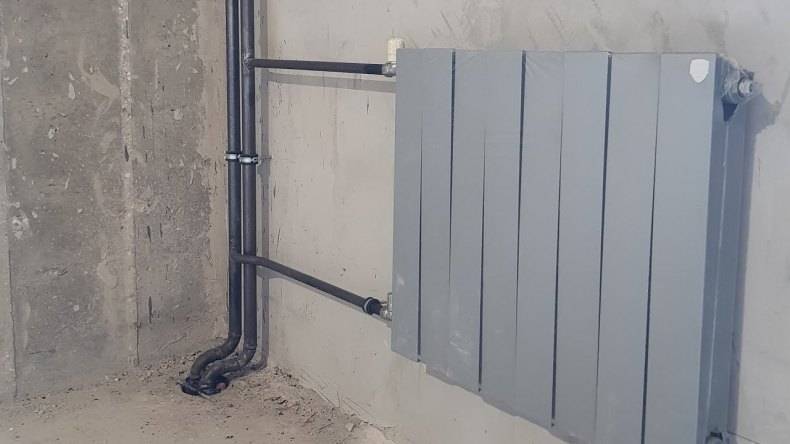

Пример замены части стояка

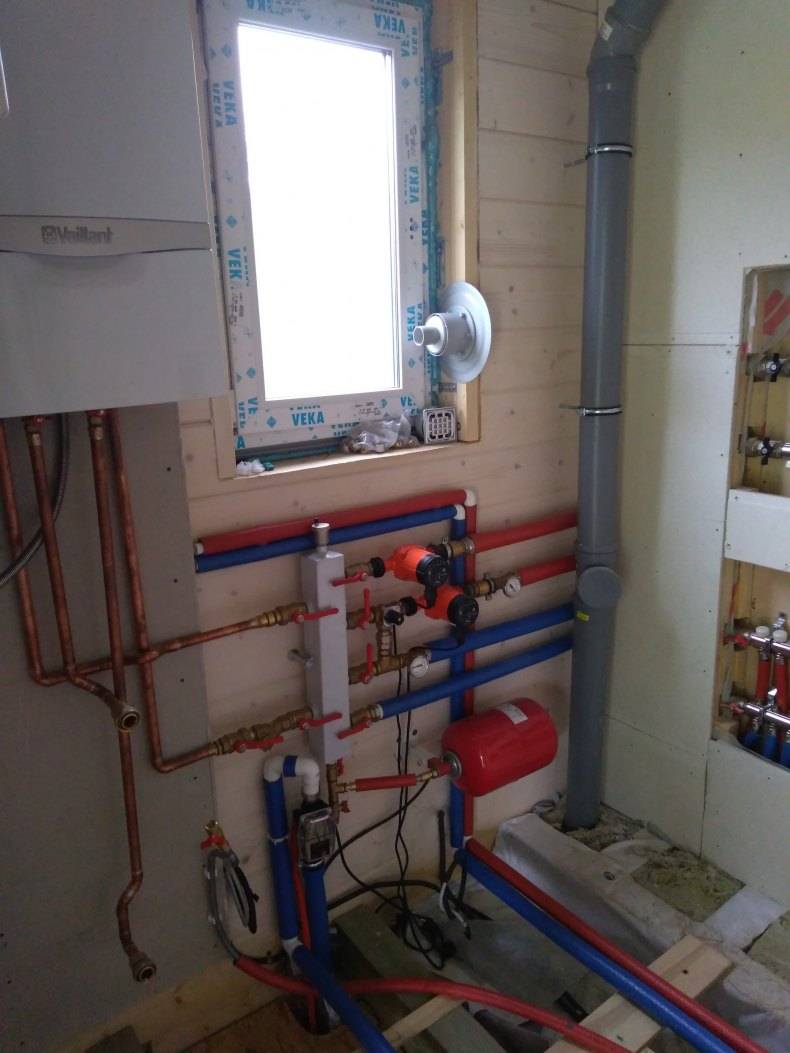

Монтаж — отопление, водоснабжение, канализация под ключ.

В загородном доме монтаж водоснабжения и канализации начинается с подготовки проекта. В нем учитывают расположение каждого крана, умывальника и унитаза. Придется рассчитывать количество утеплителя для канализационных труб и другие нюансы. Если система устанавливается в квартире, нужно сначала удалить элементы старых коммуникаций.

Мы проведем монтаж отопления и водоснабжения под ключ и с гарантией качества. Наши бригады работают в Москве и области, предлагая доступные цены. Когда мы закончим установку или ремонт инженерных сетей, помещение останется чистым, а все детали системы будут аккуратно собранными.

Начинать монтаж канализации, отопления и водоснабжения лучше в процессе строительства загородного дома или капитального ремонта в квартире. Но мы работаем и на готовых объектах. После составления проекта, сотрудник компании «Дом Отопления» подготовит смету, закупит необходимые материалы и отправит бригаду к вам для проведения работ. А результат вас обязательно порадует.

Кто и как обслуживает стояк

Для того, чтобы произвести ремонт за счет обслуживающей организации, нужно определить состояние имеющихся стояков. Специалисты должны оценить техническое состояние стояков и составить акт осмотра. По итогам экспертизы поднимается вопрос о срочной/несрочной замене стояков в квартире. Мы не раз касались вопросов, связанных с ремонтом труб в доме и рассказывали о том, как добиться их замены, поэтому рекомендуем поискать информацию на сайте.

Работы по замене стояка отопления

В многоквартирных жилых домах в основном производят замену стальных трубопроводов отопления на пластиковые. Для этого понадобятся следующие инструменты и материалы:

1. УШМ (болгарка);
2. Отрезной и зачистной диск для УШМ;
3. Наждачная бумага средней величины фракции;
4. Разводной ключ;
5. Ключи Бако №1, №2;
6. Отвертка шлицевая (плоская), фигурная (крестообразная);
7. Молоток;
8. Электродрель или перфоратор;
9. Сверла, в том числе по бетону (победитовые);
10. Ножовка по металлу;
11. Строительный уровень, рулетка, карандаш, маркер;
12. Уплотнительные материалы – сантехнический лен, синтетическая нить (тангит).

Самым популярным материалом для ремонта отопления является полипропилен. Он имеет монолитные однородные соединения фитингов и трубы, после монтажа не требует обслуживания. Для замены стояков отопления на полипропилен потребуются дополнительные инструменты:

1. Сварочный аппарат для пайки полипропилена;
2. Специальные ножницы для резки полимерных труб;
3. Насадки на паяльник, покрытые тефлоном.

При подключении к радиаторам соседей алгоритм действий довольно прост. В кран обратки радиатора верхнего соседа вворачивается резьба фитинга, от него прокладывается транзитом через собственное помещение стояк отопления, выводится в квартиру к нижнему соседу и присоединяется к фитингу крана подачи радиатора.

Трубопровод при этом закрепляется на хомуты с дюбелем и резинкой, применение зажимных креплений (клипс) малоэффективно – при нагреве полипропилен расширяется и труба выскакивает из зажимов. Прохождение перекрытий следует проводить в обсадных трубах большего диаметра – это облегчит возможность ремонта и замены трубы.

При скрытой прокладке полипропиленовая труба укладывается в защитный пластиковый рукав большего диаметра или рукав из вспененного полиэтилена.

При подключении стояка в своей квартире (то есть при отказе соседей подключиться у них) потребуется организация собственных точек подключения. Точки подключения должны иметь резьбу – вверху и внизу, вблизи потолка и около пола.

На стальной трубопровод резьба приваривается с применением электродуговой сварки, нарезается клуппом или лерками. Во все указанных случаях необходимо наличие пространства для качественного проведения работ. Но чаще всего стояк находится на очень близком расстоянии от стен – это затрудняет монтаж резьбы.

Хорошее решение в стесненных условиях – применение резьбозажимной муфты ГЕБО. Она состоит из обжимных конических стальных колец, резинового уплотнения, накидной гайки и внутренней резьбы.

Стальной трубопровод отрезается болгаркой, место среза очищается от заусенцев и краски с помощью наждачной бумаги. На подготовленный патрубок монтируется муфта ГЕБО, в нее вворачивается фитинг с наружной резьбой. К фитингу припаивается трубопровод, который затем присоединяется ко второму фитингу, завернутому во вторую установленную муфту ГЕБО.

Алгоритм действий

Давайте коротко пройдемся по схеме ваших действий, если вдруг понадобится замена стояка и вы захотите сделать это самостоятельно. Во-первых, вам надо получить разрешение на это в управляющей компании. Отключать стояк, которым пользуетесь не только вы, но и другие жильцы, может только эта организация.

Затем, если вы собираетесь делать врез новых трубы не только в своем помещении – от пола и до потолка, но и в перекрытиях, затрагивая помещения соседей, необходимо получить их согласие. При положительном решении приобретайте трубы нужного диаметра, составляйте схему водоснабжения и приступайте к работе.

На рынке этих услуг работает сегодня много компаний. Если вы не готовы к самостоятельным работам, можете воспользоваться услугами той, чьи цены, а также профессионализм вас устраивают. Замена стояка водоснабжения – дело, конечно, хлопотное, но зачастую необходимое. Соблюдение указанного в этой статье алгоритма, надеемся, поможет вам справиться с задачей.

Какие сложности с законом могут возникнуть, если проводить работы самостоятельно?

Законодательство РФ не запрещает жильцам квартиры менять стояки, находящиеся в их помещениях. Однако согласно статьям 44 и 46 ЖК они считаются общим имуществом, а любые изменения без согласования признается нарушением прав собственности. На практике, проблем не будет, если обеспечивается надежная работа системы и претензий ни у кого нет.

Все изменяется, когда выявляется дефект на установленной трубе. Далее, появятся серьезные проблемы и наказания:

• управляющая компания откажется ремонтировать систему с самовольным изменением;
• при затоплении соседей вина полностью ляжет на гражданина, допустившего самовольное действие.

Собственник в лице управляющей компании может потребовать проведения нового ремонта за счет жильца. Например, при самовольной установке пластикового стояка может последовать требование возвращения металлической трубы.

Замена водопроводной и отопительной системы

Замену металлических труб на полипропиленовые проводят в несколько этапов. Предварительно нужно нарисовать чертеж разводки будущего трубопровода. После составления рисунка, необходимо подготовить инструменты:

• специальный паяльник для пластиковых трубок;
• набор ключей;
• болгарку с диском;
• ножницы для разрезания трубок.

После подготовки инструментов, материалов, можно начинать работу.

Демонтаж

Пошаговая инструкция по демонтажу труб водоснабжения или отопления:

1. Слить воду с системы.
2. Перекрыть водопровод.
3. Срезать старые трубы.

Нужно оставить обрезки труб на 5 см от потолка и пола. На местах срезов закрепить специальные переходники.

Подготовка к монтажу

Перед заменой стальных труб в квартире нужно высчитать требуемое количество элементов из полипропилена, нарезать их с помощью специальных ножниц. Резы должны быть ровными, чтобы соединения получились прочными. Нельзя забывать про коэффициент температурного расширения. Во время расчета длины трубок нужно добавить к ней около 2 см.

Фитинги

Во время монтажа полипропиленовых трубопроводов, нужно использовать специальные фитинги для соединения труб. Существует несколько видов таких деталей:

1. Тройники — применяются для подключения отдельных ветвей к основной магистрали. Они удобны для установки различного оборудования.
2. Угловые — изделия для изгибов отопительных контуров, чтобы обойти любые препятствия.
3. Муфтовые — подходят для скрепления трубок разного диаметра, создания прямого контура.

Чтобы закрепить отдельные элементы трубопровода на стене, нужно использовать специальные скобы.

Полипропиленовые фитинги для монтажа

Что можно еще предпринять для улучшения отопления в квартире?

Если вы ставите перед собой задачу, как улучшить отопление в квартире, то возможно, перечисленных мер для этого окажется недостаточно. Во многих случаях хорошего результата позволяет добиться обыкновенное утепление окон, позволяющее снизить потери тепла. Полезной может оказаться и теплоотражающая пленка, расположенная на стенке за радиатором. Совместно с тем, что будет выполнена замена отопления (труб и забитых батарей), такие меры обеспечат приток дополнительного тепла в квартиру.

Фольгированный экран за радиатором отопления

В тех же случаях, когда вам хочется иметь полную самостоятельность и не зависеть от сроков пуска центрального отопления, стоит подумать о том, как переделать отопление в квартире на индивидуальное.  Задача это далеко не простая, но если у вас установлена газовая колонка, то вполне возможно, что вам удастся получить разрешение на отключение центрального отопления и поставить собственный газовый котел.

Конечно, это потребует значительных финансовых затрат и длительного согласования, которое не обязательно завершится успешно. Но замена системы отопления (центрального на индивидуальное), позволит вам по своим потребностям регулировать в квартире как температуру, так и возможность включения обогрева в любой нужный вам момент.

Во многих случаях, особенно в старых домах, отопление работает уже многие годы, и порой трубы оказываются забиты отложениями солей, да и под воздействием коррозии начинают течь. Одной из мер, позволяющих улучшить отопление в квартире, является замена труб, стояков и радиаторов.

В большей части квартир в течение десятков лет не производилась замена систем отопления, которые к настоящему моменту износились в значительной степени. Для увеличения эффективности системы (роста ее КПД), повышения отдачи тепла от радиаторов и, соответственно, уровня комфорта вам наверняка потребуется замена труб отопления в квартире.

Замена отопительной системы может значительно повысить качество ее работы

Выбор трубы отопления

отапливаются централизованноподача теплоносителя в домастроительным нормам и правилам

Практически все трубы, которые можно сегодня встретить на строительном рынке обладают характеристиками, способные выдерживать еще больший температурный режим. Рабочее давление в системе отопления может варьировать в пределах 3,5−5 кгс/кв. сантиметр. Но это в идеале. В реальности, учитывая в том числе и человеческий фактор, оно может подняться до 10−12 атмосфер. Если еще при этом будут быстро открыты домовые задвижки, то давление может за счет гидроудара достигнуть максимально критических показателей в 15−25 атмосфер. Все эти нюансы необходимо учитывать, когда вы будете покупать новые трубы для системы отопления в своей квартире.

Особенности монтажа однотрубной и двухтрубной системы отопления

Прежде чем начинать прокладку трубопровода, стоит определиться, какая из двух схем отопления будет реализована в квартире: однотрубная или двухтрубная. Каждый из вариантов имеет право на существование и свои сильные и слабые стороны:

• Однотрубная система предполагает наличие единственного трубопровода, по которому идет циркуляция носителя. Нагрев радиаторов в такой схеме происходит неравномерно, поскольку до самых дальних топливных элементов носитель доходит уже сильно остывшим. А вот сэкономить на реализации такого проекта получится наверняка, так как труб и соединительных элементов потребуется намного меньше.
• Двухтрубная теплосистема имеет два рабочих контура, по которым циркулирует носитель. По первому (подающему) горячая вода поступает в радиаторы, по второму – остывший носитель собирается из радиаторов и отводится для последующего нагревания. В такой системе можно в любой момент произвести замену одного или нескольких элементов без отключения всего стояка. Однако, за все эти преимущества придется заплатить удвоенным количеством труб, кранов и соединительных элементов.

Отопление из полипропиленовых труб своими руками в квартире

Для жителей многоквартирных домов знакома ситуация, когда необходима замена старого чугунного трубопровода. Замена труб отопления в квартире – мероприятие довольно сложное, но и тут обойтись без помощи профессионалов вполне реально.

Самостоятельно спроектированная новая система отопления в квартире может иметь хорошую работоспособность, если соблюдать порядок действий и правила безопасности. Замена старых труб отопления в квартире на полипропиленовые будет выглядеть примерно так:

• согласование работ с муниципальными службами. Первый и очень важный этап, каковой даст вам разрешение на перекрывание подачи воды и сброс её из системы;
• согласование работ с жильцами квартиры выше и ниже вашей. Замена стояков понадобится не только в квартире, где проводится ремонт. Однако, если демонтаж стояка невозможен, можно выбрать специальные переходники с чугунных труб на пластиковые;
• демонтаж старого отопления.Старые чугунные трубы неплохо поддаются демонтажу, но эта процедура требует соблюдения некоторых правил безопасности. Хрупкость чугуна зависит от того, какой срок эксплуатации был у данной системы. Старые трубы разбиваются очень быстро, разламываясь на мелкие части. При ударе металлическим молотом от чугуна отлетают осколки, которые могут попасть в трубопровод: система подачи воды может закупориться. Поэтому для таких целей лучше выбрать резиновый или деревянный обух, который наверняка найдется дома у каждого. Демонтажные работы стоит проводить, надев респиратор и очки ;
• формируется схема новой системы, происходит навешивание радиатора по заданному периметру;
• сборка полипропиленовых трубы отопления и подключение радиатора;
• проверка системы на герметичность. Процедуру испытания проводят под сильным давлением – в 1,5 раз выше, чем обычное рабочее давление. Если производилась замена старой системы на новую двухтрубную, воду стоит пускать в обратном направлении при проверке.

Во многоквартирных домах заменять металлические трубы отопления на полипропиленовые можно как полностью, так и частично

Первым делом нужно выбрать оптимальный тип системы. Отопительная система может быть однотрубной или двухтрубной. От этого будет зависеть количество радиаторов и, соответственно, стоимость работ. Двухтрубная система требует большего количества радиаторов: если их более 8, то для такого отопления будет использоваться труба полипропиленовая с диаметром 32 мм. Если выбрать однотрубную систему домашнего отопления из полипропиленовых труб, расходы на ее обустройство снизятся, но тепло не будет распределяться равномерно. Каждый последующий радиатор будет прохладнее предыдущего. Схема может быть дополнена клапанами термостата, регулирующими мощность каждого радиатора.

Какая бы система отопления ни планировалась, необходимо расположить в верхней части радиатора клапан для сброса воздуха – кран Маевского. В нижних частях отверстия закупориваются пробкой.

Важно! При вкручивании пробки во вход радиатора необходимо очистить лезвием ножа от наплывов краски и любых других загрязнений. Это касается даже новых радиаторов. Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов

хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой

Также замена системы отопления из полипропиленовых труб своими руками производится с помощью фитингов. хомутов, муфт (заглушек, уголков, тройников). Какие именно крепежные и соединительные элементы потребует замена труб, зависит от того, какая схема отопления была выбрана. Замена полипропиленовых труб осуществляется с помощью сварочного аппарата. Время нагрева для каждого типа PPR-трубы будет разным. Наиболее распространенные полипропиленовые трубы 25 мм и 32 мм требуют 7-8 секунд для оплавления. Если производится замена на армированные алюминием PPR-трубы, не забудьте произвести предварительную зачистку фольги перед пайкой.

Количество труб для отопления частного дома зависит от типа системы обогрева

Сколько стоит поменять радиаторы отопления в квартире

В сети сейчас очень много предложений услуг специалистов, занимающихся установкой и заменой радиаторов отопления. Стоимость услуг на доске объявлений обычно колеблются в пределах 800-5000 рублей. При этом довольно сложно понять, где указана цена именно за монтаж, а где за весь комплекс выполненных работ. Если рассматривать предложения, то можно найти такие, в которых указаны работы только по замене радиаторов без предварительного демонтажа, а также без установки кронштейнов и подключения к системе. При таком варианте вся ответственная работа ложится на плечи хозяина. Заказчик хочет получить полную стоимость услуг за весь комплекс работ, что означает установку радиаторов «под ключ». В перечень стандартных услуг входит демонтаж старого отопительного оборудования, установка нового без реконструкции систем подключения. Мастер не производит нарезку резьбы или не осуществляет перенос креплений батареи.

Перед тем, как производить замену радиатора необходимо просчитать полную стоимость этой процедуры

Первое, на что нужно обратить внимание, это стоимость нового радиатора. Рынок сейчас предоставляет огромный выбор различных батарей из различного материала, поэтому сразу сложно учесть этот момент

После приобретения радиатора, необходимо перекрыть стояк и произвести слив жидкости из системы. Данную работу должны производить только специалисты из эксплуатационной конторы или управляющей компании. Процедура приблизительно оценивается в 500 рублей, но человеческий фактор может внести свои коррективы в это ценообразование.

Все оставшиеся траты идут в основном на закупку материалов. Для того, чтобы полностью заменить отопительный радиатор, необходима закупка следующих запасных частей:

1. Два разборных крана типа «американка» с диаметром резьбы ¾.
2. Набор футорок с краном Маевского для подключения батареи к трубам
3. Кронштейны для подвеса радиатора (количество зависит от размера радиатора)
4. Угольники в 45 градусов
5. Четыре переходника на полипропилен с внутренней резьбой
6. Два тройника
7. 2 метра трубы из полипропилена

По стоимость это составляет примерно 1800 рублей. Эта сумма достаточна для приобретения всего необходимого при замене радиатора отопления

Однако стоит обратить внимание, что это расчет по минимуму

Далее нужно учитывать расходы на работу специалиста. Средний ценник на данную услугу начинается от 2,5 тыс. рублей. Эта сумма только за саму работу. Стоимость в зависимости от региона может существенно меняться. Укажем все примерные статьи расходов, которые были названы ранее:

— работа специалиста – 2500р

— материалы для подключения – 1800

— услуги отключения стояка – 500

Итоговая сумма составляет 4800 рублей. В любом конкретно взятом случае эта цифра может быть совсем другой, но она состоит их всех этих компонентов. Если цель состоит в замене радиатора отопления, то использование металлопластиковых труб и фитингов заметно увеличивает стоимость данной процедуры. Комплект при этом практически неизменный и включает в себя:

1. Два крана диаметром ¾ типа «американка»
2. Комплект футорок и кран Маевского
3. Крепежные кронштейны
4. Тройники 20-16-20 (2 штуки)
5. Фитинг диаметр ¾ нар. резьба на 20 трубу(2 шт.)
6. Фитинг диаметр ¾ внутр. резьба на 20 трубу (2 шт.)
7. Труба диаметром 20 (2метра).

Такой вариант комплектации будет стоить дороже – 2300 рублей, в то время как итоговая сумма будет 5300 рублей. Опять же стоимость может быть и гораздо дороже в зависимости от региона.

У многих может возникнуть вопрос – можно ли каким-то образом снизить затраты на замену радиатора? Такой способ есть, однако при нем будут отсутствовать запорные краны и перемычки. Этот случай не предусматривает регулировку температуры, поэтому это можно будет сделать, только открыв окно. Для того, чтобы заменить радиатор по бюджетному варианту, нужно приобрести следующий комплект:

1. Набор футорок и кран Маевского
2. Монтажные кронштейны
3. Соединение диаметром ¾ с н.р. на 25 трубу (2 шт.)
4. Соединение диаметром ¾ с вн. р на 25 трубу (2 шт.)
5. Труба диаметр 25 – 2 метра

Комплект обойдется всего в 800 рублей, в то время как замена радиатора полностью обойдется в 3800 рублей.

Чем заменить?

Рассматривают следующие разновидности отопительных труб:

• металлические: оцинкованные, стальные без покрытия, чугунные, медные;
• полимерные: полипропиленовые, металлопластиковые;
• гофрированные.

В многоквартирных домах часто устанавливаются стальные изделия. Однако они сильнее подвергаются воздействию коррозии по сравнению с аналогами. Внутри таких труб образуется нарост ржавчины, что приводит к снижению эффективности системы отопления. Оцинкованные изделия имеют защитное покрытие (внутри и снаружи), что способствует увеличению периода службы.

Чугунные и медные коммуникации в бытовых условиях практически не устанавливаются. Медь — дорогостоящий материал, хоть и отличается хорошей теплопроводностью. Чугунные изделия характеризуются трудоемкостью монтажа, поэтому уже давно вытеснены современными аналогами.

Наиболее распространенным вариантом является установка металлопластиковых труб. Изделия с прослойкой металла внутри лучше выдерживают негативное воздействие высоких температур, поэтому практически не деформируются при эксплуатации. Полипропиленовые конструкции, содержащие армировку (металлическую прослойку внутри), используются наиболее часто при монтаже системы отопления.

Гофрированные трубы изготавливаются из металла. Стальные изделия данного вида предназначены для укладки на участках сложной конфигурации, куда проблематично организовать доступ и где нет возможности установить прямолинейные трубы.

Особенности монтажа отопительного контура

• Демонтаж. Если контур собран из металлических труб, то старые трубы срезают болгаркой. Сверху и снизу трубы нарезается резьба, накручивается МРВ и ставятся вентили (для пластика) или латунная арматура для стального контура.
• Монтаж радиаторов отопления. Радиаторы отопления рекомендуется снимать гаечными ключами. Новые батареи собираются по секциям, проводится разметка и последующая установка радиаторов на стену.
• Для монтажа отопительного контура проводится предварительная разметка (желательно с применением лазерного оборудования, позволяющего оценить проектное расположение труб отопления в трехмерном пространстве). Стояк монтируется на место. Если требуется, проводится спайка труб.
• Соединение батареи и трубы производится через краны, которые помогут быстро перекрывать воду в системе в случае течи радиатора.
• Опрессовка проводится путем заполнения отопительного контура водой под высоким давлением. Во время данного процесса в крайних точках отопительной системы рекомендуется тщательно сбрасывать воздух, что позволит избежать завоздушивания всего контура.

Модернизация труб отопления важный этап ремонта в квартире или коттедже

Важно соблюдать технологические рекомендации и правильно запустить систему. Тогда отопительный контур не доставит проблем еще 50 лет.

Виды отопления по численности труб и стояков

Выделяют одно- и двухтрубную системы. В первом варианте отопление частного строения постепенно подключают к радиаторам.

Пример двухтрубной системы отопления для коттеджа

А это означает, что горячая вода (жидкость) проходя по всем приборам теряет температуру, и поэтому последние батареи значительно холодней. Эта система пригодна для жилых домов с маленькой площадью, и то вначале производится подсоединение комнат, а затем и технических помещений. Если рассматривать двухтрубную систему, то можно отметить, что здесь потоки разделяются, так как обратный и подающий трубопроводы проходят параллельно.

В этом варианте к каждому радиатору подходит теплоноситель с одинаково высокой температурой, так как применяется разветвленная система. Плюс данной проводки в том, что в случае надобности можно отключить одну батарею или стояк, а остальные будут продолжать функционировать.

Устройство двухтрубной системы отопления

По числу стояков выделяют вертикальную и горизонтальную разводку. В первом варианте монтаж отопления из полипропиленовых труб выглядит так: стояки несут теплоноситель от одного этажа к другому. При горизонтальной разводке имеется один центральный стояк и по этажам распределены горизонтальные ответвления (одно или двухтрубные).

В свою очередь она делится на:

Расчет диаметра для двухтрубной системы отопления

Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:

• в сумме потеря тепла – 36 кВт;
• потеря на 1-ом этаже – 20 кВт;
• потеря на 2-ом – 16 кВт;
• установлены трубы из полипропилена;
• работа системы в режиме 80/60;
• температура – 20 С.

Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.

Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.

Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.

Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.

На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:

20 кВт / 2 = 10 кВт на крыло

Второй этаж по аналогии:

16 кВт / 2 = 8 кВт на каждое крыло

Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.

Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.

Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.

Некоторые нюансы расчёта диаметра для металлических труб

Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:

q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).

Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:

q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с

Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.

А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.

Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

Выбор скорости воды в системе отопления

Большая скорость воды и трубы меньшего диаметра – это наиболее частый выбор. Если увеличить диаметр трубы, то уменьшится скорость движения. Но последний вариант не так част, уменьшение движения не очень выгодно.

При выборе труб также следует учитывать и возможную скорость воды в системе отопления

Почему высокая скорость и меньший диаметр трубы выгоднее:

Изделия меньшего диаметра стоят меньше;
Работать с трубами меньшего диаметра в домашних условиях проще;
Если прокладка открытая, они не так сильно привлекают внимание, а если укладка идет в стены или пол, то потребуются штробы меньшие по размеру;
Небольшой диаметр обеспечивает меньшее количество теплоносителя в трубе, а это, в свою очередь, снижает инерционность системы, что экономит топливо.

Разработаны специальные таблицы, по которых определяется размер труб для дома. Такая таблица учитывает требуемое количество тепла, а также скорость движения теплоносителя, а также температурные показатели работы системы. Получается, чтобы осуществить подбор труб нужного сечения, находится необходимая таблица, и по ней подбирается диаметр. Сегодня может найтись и подходящая онлайн-программа, которая заменяет таблицу.

Как поменять стояк отопления своими руками

Как отключить стояк отопления перед заменой

Если в системе теплоноситель поднимается снизу, стояки соединены парами. Чтобы разобраться, с каким стояком соседа связан ваш, поднимитесь в соседнюю квартиру и посмотрите, как размещены перемычки. Если подача теплоносителя идет сверху, то для отключения придется перекрыть два вентиля – на чердаке и в подвале.

Чтобы найти нужный вентиль, важно правильно определить подъезд, после этого расположение нужного станет очевидным. После перекрытия вентиля необходимо выкрутить заглушки, открыть сбросники и дождаться, когда сольется вода из системы

Замена металла на полипропилен

Если сосед уже поменял трубы, то никаких проблем вообще не возникнет. Купите трубы того же диаметра. Отрежьте старый стояк, вставьте в перекрытие новую трубу и подсоединитесь к трубе соседней квартиры через переходную муфту. Далее удалите фольгированный слой с трубы. Открутите старую трубу из радиатора и поставьте кран. В него устанавливают переходную муфту и подсоединяют к стояку.
