Как правильно заполнить систему отопления теплоносителем

Заливка системы

Домашним мастерам, обустраивающим автономное отопление своими руками, важно заранее разобраться, как правильно заполнить систему отопления в частном доме, чтобы не допустить образования воздушных пробок. Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла

Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок

Для первого запуска отопления в частном доме желательно пригласить специалиста, который проверит правильность схемы и качество монтажа элементов, проконтролирует работу котла. Но в дальнейшем, после профилактических работ, вновь потребуется заполнение системы отопления теплоносителем, поэтому необходимо знать, как это сделать без ошибок.

Насос для заполнения системы отопления

Заполнение водой

В верхней точке правильно смонтированной отопительной системы располагается автоматический воздухоотводчик. Перед тем, как заполнить водой контур, клапан требуется полностью открыть, чтобы через него выходил вытесняемый воздух.

Обратный трубопровод монтируется под уклоном и в нижней точке устанавливается сливной кран, который позволяет удалять теплоноситель из системы. Рядом, чуть ниже котельного агрегата, должен иметься патрубок с обратным клапаном, который служит для заполнения системы отопления.

К патрубку может быть подключена труба водопровода, в этом случае, чтобы заполнить систему отопления водой, достаточно повернуть вентиль. При отсутствии стационарной трубы патрубок соединяют с водопроводом при помощи гибкого шланга. Заполнение водой закрытой системы отопления требует, чтобы вода подавалась под давлением, немного превышающим расчетное рабочее давление.

Проверка батареи после заполнения водой

Подача воды в систему завершается, когда все приборы отопления и трубы заполнились – из верхнего воздушного клапана начинает стекать теплоноситель. На завершающем этапе заливки закрывают верхний воздушный клапан и открывают краны Маевского на всех батареях поочередно, чтобы ликвидировать воздушные пузыри. Закачка воды прекращается, когда устранен весь воздух из системы и манометр на группе безопасности показывает расчетное давление (1,5 атм или более, в зависимости от характеристик котла).

Если в закрытой системе отопления используется двухконтурный котел с модулем подпитки водой, порядок действий предусматривает подключение заливочного шланга к специальному крану для закачки теплоносителя, который входит в состав модуля.

Если речь идет о системе с газовым котлом и водяным контуром, важно знать, как запустить агрегат. С котла снимается лицевая крышка, чтобы обеспечить доступ к циркуляционному насосу подкачки

После заполнения системы своими руками и ее проверки на герметичность включают агрегат, установив рабочий режим. С циркуляционного насоса подкачки, который начнет булькать, отверткой слегка отвинчивают крышку, чтобы вышел воздух и начала капать вода. Затем крышка завинчивается обратно и через 3-4 минуты операция повторяется два-три раза с небольшими интервалами. Агрегат станет работать тише и включится розжиг горелки. Проверьте показания манометра и ненадолго откройте подпитывающий кран, чтобы создать давление, соответствующее расчетному.

Заполнение антифризом

Применение незамерзающей жидкости в качестве теплоносителя имеет свои особенности. Разберемся, как заполнить систему отопления закрытого типа антифризом, учитывая, что его нельзя залить через расширительный бак или подать из водопровода.

Заполнение антифризом

Система заполняется следующим образом:

• Вариант 1. Незамерзающая жидкость закачивается ручным опрессовочным насосом, который позволит обеспечить необходимое давление.
• Вариант 2. Используется электрический насос, способный перекачивать жидкости с различной плотностью.
• Вариант 3. Заливка выполняется через шланг, нижний конец которого подсоединен к патрубку обратного клапана, а верхний поднят выше верхней точки системы (на чердак, крышу, второй этаж). По завершении работ остатки теплоносителя из шланга сливают в подставленную емкость.

Технология заполнения: куда подавать теплоноситель

Необходимыми средствами являются емкость и насос, создающий требуемое давление жидкого теплоносителя. Вполне подойдут погружные типа «Гном» или «Малыш» (популярные у садоводов, использующих их для полива участков, расположенных выше уровней водоемов). Имеются свидетельства об успешном заполнении закрытых систем посредством ручных насосов – от используемых для опрыскивания защитными растворами огородных культур, до специализированных ручных насосов, применяемых для перекачки из бочек моторных топлив или жидких химических продуктов. Любую схему отопления можно успешно заполнить, контролируя давление по манометру.

Заполнение системы антифризом посредством погружного вибронасоса.

Первой операцией является выбор точки входа жидкости. Если напор, создаваемый насосом, поднимает жидкость до верха системы, следует подключаться в низшей точке котельной – патрубку подпитки теплоносителем, врезанному перед котлом в «обратку». Кроме входа подпитки необходим конструктивно отдельный выход слива (два разных узла системы). Первый оборудуется вентилем (шаровым краном) и обратным клапаном, второй – только вентилем (шаровым краном). Если низшая точка системы является штуцером слива воды из котла, то можно через него спустить/заполнить систему водой. Поскольку за котельным сливом (вообще за сливом) не устанавливается обратный клапан, любое выключение насоса повлечет вытекание закачанной жидкости – нужно быстро перекрывать кран перед штуцером.

Конструкция типового узла слива/подпитки.

Как запустить газовый двухконтурный котел отопления в первый раз?

Первый запуск отопительного оборудования — важный этап, от которого зависит работоспособность агрегата.

Чтобы отопление жилой площади было бесперебойным, эффективным, нужно действовать пошагово, запуская котел впервые:

заполнение двухконтурной системы жидкостью. Для запуска отопительного оборудования нужно залить воду в коммуникации. Приборы часто оборудованы кранами, открытие которых запускает процесс набора воды в систему.

Первый запуск

Главное заполнять коммуникации постепенно, не включая большой напор. Это позволит сохранить целостность закрытой системы, не повредить трубы отопления.

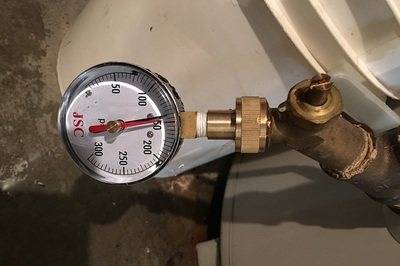

Наполняя оборудование, нужно внимательно следить за давлением. При нормальной работе, давление — 1,5-2 атм. Когда отметка достигла показателя, нужно перекрыть кран подачи ресурса к системе;

Первые сутки после заполнения водяных контуров необходимо следить за стабильностью давления. Если показатель резко снижается, может быть утечка.

удаление воздуха из системы. Приборы отопления оборудованы кранами для спуска воздушных пломб. Однако, эффективнее осуществить процедуру вручную. Необходимо открутить кран Маевского на радиаторах, дождавшись, пока с них начнет течь вода, закрутить обратно. Манипуляции нужно проделать с каждым радиатором.

После спуска воздуха давление в системе снижается, необходимо повторно набрать ресурс, чтобы достичь нужной отметки.

когда воздух спущен, достигнут нужный уровень давления, нужно сбросить воздух с циркулярного насоса. Потребуется разобрать оборудование, сняв верхнюю крышку. Найти элемент формы цилиндра с блестящей крышкой и прорезью по диагонали.

На приборе отопления нажимают кнопку запуска, агрегат начнет гудеть, булькать – это нормально, поведение оборудования указывает на скопление воздуха в насосе. Чтобы нейтрализовать проблему, нужно постепенно откручивать крышку циркулярного насоса, пока не потечет жидкость;

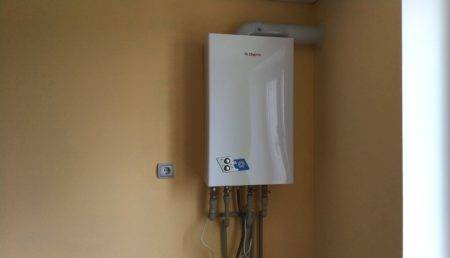

Прибор отопления

подкрутка давления на радиаторах. Батареи, которые ближе к оборудованию необходимо поставить на минимум, в удаленных помещениях — на максимум. Позволит создать правильную циркуляцию, пропорциональный обогрев воздуха.

Обзор проверенных производителей:

В качестве примеров современных антифризов для систем отопления мы рассмотрим некоторые из них, в основу которых положены различные химические вещества, а именно:

1. «Стугна-Н»
2. «Хот Блад-65Эко»
3. «Дефриз»
4. «DIXIS-65″

Антифриз «Стугна-Н» производится на основе глицерина и является экологически безопасной жидкостью с температурой замерзания около минус 17 градусов Цельсия.

Так же специальный пакет присадок в антифризе надёжно защищает систему от коррозии и солеотложений. Поставляется он в 10 — ти литровых канистрах или в бидонах объёмом в 50 литров. Средняя стоимость данного теплоносителя колеблется на уровне от 60 до 130 рублей за литр.

«Хот Блад-65Эко» представляет из себя незамерзающую жидкость для систем отопления, в основу которой положен пропиленгликоль и является нетоксичным, а так же пожаробезопасным антифризом.

Концентрация пропиленгликоля в антифризе гарантирует то, что температура его кристаллизации будет не выше чем минус 65 градусов по Цельсию, что на практике позволяет разбавлять его вдвое обычной водой.

Реализуется он в канистрах по 10, 20 и 50 литров, а так же наливом в тару покупателя. Цена этого антифриза колеблется в районе 65 -80 рублей за литр.

Жидкость для систем отопления «Дефриз» имеет в своей основе вещество Бишофит, а так же пакет присадок, которые надёжно предохранят трубопроводы от образования накипи. Реализуется антифриз в канистрах объёмом в 10 и 50 литров, и в среднем его цена составляет 55 — 90 рублей за литр.

Антифриз для систем отопления «DIXIS-65″ представляет из себя раствор моноэтиленгликоля. В его состав так же входит обширный пакет присадок, среди которых следует упомянуть антивспенивающиеся, термостабилизирующие и антикоррозионные.

Температура кристаллизации данной марки антифриза составляет мину 68 градусов Цельсия, что позволяет разбавлять его обычной водой. Поставляется он в канистрах объёмом от 10 до 50 литров, а так же в двухсотлитровых бочках. Розничная цена антифриза составляет примерно от 60 до 80 рублей за литр.

Подводя итоги всему вышесказанному можно сделать следующий вывод: если вы хотите обезопасить себя от необходимости дорогостоящего ремонта автономной системы отопления, то имеет смысл один раз вложить деньги в приобретение необходимого объёма антифриза. Скорее всего ваши затраты с лихвой окупятся в самое ближайшее время.

Антифриз для систем отопления

Большинство из нас искренне удивляются, услышав, что антифриз довольно часто используется в качестве теплоносителя в отопительных системах. На сегодняшний день существует достаточно много видов антифриза – они разнятся по основному составляющему. В частности, есть антифриз для систем отопления, основой которого является соляной или спиртовой раствор, а также пропиленгликоль или этиленгликоль. При этом для корректирования отдельных физико-химических показателей антифриза для системы отопления используется в качестве дополнительного компонента специальное вещество – присадка.

Антифриз всем известен как «незамерзайка», активно используемая в автомобилях

По названию понятно, что данная жидкость имеет важное достоинство – она практически не замерзает. Точнее – замерзает при очень низкой температуре

Антифриз для отопления отдельных производителей прекрасно выдерживает температуру в -55°, кристаллизируясь лишь при -68, а замерзая полностью при еще более низкой температуре. Конечно, причина такой «морозоустойчивости» – достаточно высокая концентрация активного вещества. При условии добавления воды в антифриз можно корректировать температуру замерзания жидкости. В частности, даже если антифриз разбавлен до такой степени, что начинает кристаллизироваться при -30°, это позволяет использовать его в отопительной системе без риска ее разрыва. А именно это свойство и делает антифриз одним из наиболее подходящих теплоносителей.

Порядок заполнения системы отопления водой

Так как вода является наиболее популярным теплоносителем, следует рассмотреть процесс заполнения системы отопления этим веществом более детально и учесть все нюансы его характеристик.

Вода имеет много примесей и минералов, которые при закипании оседают в виде накипи на стенках отопительного оборудования, что приводит к засорению системы и поломке. Поэтому прежде чем заполнять систему отопления, воду необходимо прокипятить. Если позволяют средства, то вместо кипячения можно приобрести дистиллят.

Вода содержит кислород, который способствует развитию коррозии. Способность воды к минерализации и выделению кислорода при нагревании приводит к выходу из строя оборудования, поэтому замену воды в системе отопления рекомендуется производить не чаще одного раза в год.

Прежде чем проводить работы по заполнению системы отопления, следует узнать требуемый объем теплоносителя. Для этого следует суммировать объем всех основных элементов отопительного оборудования:

• котел;
• расширительный бачок;
• радиаторы;
• трубы.

Обычно производители указывают объем в технической документации, прилагаемой к оборудованию. Если не удалось найти данную информацию, то существуют специальные таблицы с усредненными показателями, которые можно применить при расчетах.

Если заполнение системы теплоносителем связано с очередной заменой в профилактических целях, то старую воду необходимо предварительно слить в подготовленную тару. Порядок проведения работ будет следующим:

1. Открутить ниппель для сброса избыточного давления.
2. Открыть вентиль в верхней точке, а в нижней плавно открывается сливной кран. Во избежание возникновения гидроудара открытие вентилей должно быть медленным и постепенным.
3. Удалив воду, при помощи насоса следует прочистить всю систему промывочной жидкостью, а затем чистой водой.
4. Проверить наличие протечек и в случае обнаружения — устранить. При необходимости заменить устаревшие прокладки в радиаторах.
5. Заполнить систему теплоносителем. Для этого к нижней точке следует подключить электронасос. Заливка воды производится через нижнюю точку, при этом верхний вентиль должен быть открыт. Когда из верхней точки польется вода, процесс заливки окончен.

Далее необходимо удалить воздух из системы. Для этого на всех основных узлах отопления открываются вентили. К верхней точке присоединяется прозрачный шланг и опускается в резервуар с водой. Подключив насос, трубы и радиаторы заполнять до тех пор, пока из шланга не пойдет вода без пузырьков.

Устранение протечки воды.

Удаление воздуха из системы.

После того как оборудование дегазировано, подключается циркуляционный насос без нагрева. Если никаких неполадок не обнаружено, то следует подключить источник тепла и протестировать систему отопления, проверив на равномерность нагревания всего оборудования. Для этого можно использовать тепловизор или специальный измеритель температур.

В том случае, если теплоноситель заливается в только установленное оборудование, порядок заполнения будет аналогичным.

Открытая система отопления

Есть два вида систем отопления – открытая и закрытая. Они работают по разному принципу, вода заливается в них своим способом. При открытом отоплении вода в контуре циркулирует не под давлением, а естественным образом. В верхней точке располагается расширительный бак, в котором носитель тепла соприкасается с воздухом. В него же попадают излишки жидкости, которая расширяется при нагревании, а также спускается воздух из системы. Вода заливается именно в этот бак.

Алгоритм заливки воды в открытую систему отопления:

1. Снятие с бачка крышки.
2. Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
3. Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.

Теплоноситель следует заливать постепенно небольшими порциями, чтобы выходили пузыри воздуха. Когда остатки жидкости перестанут сливаться в трубу, система заполнена. Остается лишь спустить остатки воздуха из радиатора путем открытия кранов Маевского. Предварительно под них устанавливается емкость. Когда в нее потечет вода, кран нужно закрыть. После спуска необходимый объем нужно залить в бак.

После окончания работ можно включать котел для отопления дома зимой.

Подготовительные работы перед закачкой тепловой жидкости

Перед заполнением отопительной системы необходимо выполнить подготовительные работы.

Опрессовка

Опрессовка — серьезная часть пусконаладочных работ, которые проводятся перед первым запуском системы, а также перед каждым отопительным сезоном. Так называется гидродинамическая проверка системы в условиях, по сложности превосходящих последующую реальную нагрузку. Это проверка на прочность трубопровода, всех соединений и узлов, а также точек ввода и вывода в здание, системы теплых полов, оборудование и работоспособность котельных.

Принципы проведения регламентируются СНиП:

В здании температура должна быть выше 0°С.

Подбор опрессовочного давления не должен превышать предельные величины, указанные производителем.
Величина давления опрессовки должна превышать рабочее на 50%.

В частных жилищах давление опрессовки находится в среднем в диапазоне 2—6 атм.

Системы в старых домах проверяются с заниженными величинами, чугунные радиаторы также устанавливают предел максимальному значению — не более 6 атм.

При подборе оптимального значения опрессовочного давления важно пользоваться технической документацией на трубы и оборудование, исходить следует из допустимого максимума для самого слабого звена в системе.

Проводится проверка водой, даже если в систему будет заливаться антифриз, опрессовка с рабочим раствором делается во вторую очередь.

Контроль параметров

Грамотную опрессовку проводит только специалист, имеющий соответствующие знания и опыт. Проверка и контроль параметров требует спецоборудования.

Рекомендуемые параметры:

• выше рабочих в полтора раза, не ниже 0,6 МПа.
• не новые сети проверяются при давлении в 1,25 выше рабочих, не ниже 0,2 МПа.
• в частных домах до трёх этажей отопление работает под давлением не более 2 атм.
• в многоквартирных пятиэтажных домах 2—6 атм
• в зданиях с этажностью больше 8 — 7—10 атм.

В эти значения вносятся поправки на месте, исходя из состояния составляющих системы.

В частных домах нередко арматура, радиаторы и прочее пребывает в лучшем состоянии, чем в многоквартирных.

Согласно правилам, в многоквартирных домах подобные работы могут проводиться раз в 5—7 лет.

Открытые и закрытые системы отопления

Системы отопления, по своей конструкции делятся на два больших класса. Так называемые открытые и закрытые. Только открытую систему можно заливать сверху, поскольку она открыта (имеет открытый расширительный бачок). Но обе системы можно заливать снизу. Про тонкости открытых и закрытых систем отопления читайте специальную статью на этом же сайте.

Залить открытую систему можно как сверху, так и снизу. Залить закрытую систему можно только снизу.

На самом деле закрытую систему тоже можно залить и сверху, и с середины и вообще из любого места. Но это абсурдные варианты, поэтому и рассматривать их не будем.

Основные типы теплоносителей

Система отопления.

Принцип работы системы отопления заключается в том, что теплоноситель перемещается от источника тепла к конечной точке по трубам, обогревая их. От типа и устройства отопительного оборудования зависит вид применяемого теплоносителя, в качестве которого могут выступать жидкости и газы.

Наибольшую популярность получили жидкостные теплоносители:

1. Вода – самый доступный и дешевый ресурс. По статистике около 70% отопительных систем используют воду, которая имеет высокий показатель плотности и теплоемкости. Кроме того, данный вид теплоносителя получил такую популярность, благодаря своим свойствам, таким как низкая вязкость, высокий коэффициент передачи тепла, а также простая регулировка температуры. Основным недостатком является способность замерзать при нулевой температуре. Если в системе отопления замерзнет вода, то это приведет к разрыву труб и выходу из строя всего оборудования.
2. Антифризы – этот тип теплоносителя получил не такое широкое распространение как вода, и его использование составляет 5%. Применяется для отопления административных зданий и жилых домов, где система отопления не позволяет использовать воду ввиду повышенной опасности появления коррозии. Главным достоинством антифриза является замерзание при морозах в 60 – 70 градусов.

В качестве теплоносителя используются следующие газы:

1. Водяной пар – в основном применяется в промышленных зданиях, поскольку в жилых и общественных зданиях его использование запрещено. Водяной пар поддерживает температуру отопительных приборов на уровне 100 градусов, по санитарным нормам этот показатель не должен превышать 80 градусов.
2. Дымовые газы – токсичны, поэтому в последнее время используются только для нагрева воды и в целях экономии электроэнергии для получения источника тепла.
3. Воздух — характеризуется малой теплоемкостью, поэтому для его перемещения по отопительной системе требуются большие энергозатраты. Наиболее рентабельно использовать воздух как теплоноситель при условии, что он выполняет одновременно две функции: отопление и вентиляцию.

В настоящее время в качестве теплоносителя внедряют органические жидкости, которые обладают отличными показателями по уровню замерзания и обладают низкой вязкостью. Однако широкого распространения они пока не получили, из-за высокой стоимости и дефицитности.

Как отличить закрытую систему отопления от открытой

Процесс заполнения отопления водой во многом зависит от ее конструкции:

Открытая. В этой системе используется естественная циркуляция теплоносителя (как правило – воды), когда дополнительное давление отсутствует. Основой ее работы выступают элементарные законы термодинамики: жидкость тут циркулирует медленно, ведь дополнительный насос не используется. В самой верхней точке открытого контура монтируется специальный расширительный бак, позволяющий компенсировать увеличение объема воды при нагревании. Эта емкость принимает в себя лишнюю воду при расширении, возвращая ее обратно в остывшем состоянии. Бак не герметичен, поэтому из него происходит постоянное испарение жидкости: ее объем приходится время от времени восполнять. Котел в открытой системе, в противовес баку, должен монтироваться в самом низу схемы.

Открытая система отопления

Закрытая. Полностью герметичная система, в которой нагретый теплоноситель перемещается под воздействием циркуляционного насоса. Отопление закрытого типа также оснащается расширительным баком, однако в отличии от открытой системы, он здесь полностью герметичен, и может быть установлен в любой точке системы, а не только сверху. Внутри емкости имеются два отделения, разграниченные резиновой мембраной. Нижняя часть расширительного бака заполнена жидкостью, а верхняя – воздухом: благодаря его давлению на мембрану в контуре поддерживается комфортный уровень давления (1,5 атм.). При повышении температуры теплоносителя он через клапан проникает в расширительный бак и сжимает воздух. После остывания жидкость выталкивается обратно в контур сжатым газом.

Закрытая система отопления

Перечень ситуаций, когда возникает потребность в заполнении системы отопления водой:

1. При первом запуске. Как уже упоминалось, эта процедура обычно проводится теми сантехниками, которые занимались монтажом отопительной системы.

1. Ремонт. Предварительным сбросом теплоносителя сопровождаются ремонтные мероприятия, когда нужно починить или заменить запорную арматуру, радиатор, участок трубопровода и пр.

1. После сезонного сброса. Системы с чугунными радиаторами стараются опорожнять после окончания отопительного сезона, так как это на порядок уменьшает износ межсекционных паронитовых прокладок. Кроме того, в некоторых случаях теплоноситель может сливаться и на зиму: обычно это бывает в дачных домах, которые зимой не используются.

1. Уменьшение качества теплоносителя. Жидкость внутри системы постоянно подвергается критическим воздействиям, то нагреваясь, то остывая. Это провоцирует выпадения осадка (если используется вода) в виде извести и ржавчины. Для синтетических теплоносителей подобный режим эксплуатации чреват тем, что меняется уровень вязкости. Также следует учитывать тот факт, что в металлических контурах жидкость постепенно накапливает в себе примеси железа. Все это приводит к снижению КПД отопления и его эксплуатационного ресурса, вплоть до выхода отдельных элементов из строя. Поэтому существуют определенные рекомендации о частоте замены теплоносителя, в зависимости от ситуации. К примеру, дистиллированную воду в системе с двухконтурным котлом рекомендуется менять раз в год, перед началом нового отопительного сезона.

Удаления воздушных пробок, запуск системы отопления

Схема удаления воздушных пробок из системы отопления.

Несмотря на полное заполнение, отопительный комплекс может накапливать воздух, что вызовет в дальнейшем повышенную подверженность коррозии внутренних частей трубопровода и радиаторов и приведет к постоянным шумам и стукам на протяжении всей системы. Воздух остается в трубах по причине наличия в ней множественных поворотов воздуха в запускаемой воде и негерметично уплотненных соединений.

Чтобы выпустить излишний воздух из труб отопления уже после ее заполнения, нужно открыть воздушные заслонки и краны и подождать до трех часов. Это необходимо, чтобы все пузырьки воздуха с внутренних стенок отопительных приборов поднялись на поверхность и вышли через специальные отверстия. Облегчить процесс поможет использование вибрационного насоса. По окончании процесса необходимо закрыть все заслонки и создать нужное давление для корректной работы в системе, оно должно находиться на уровне полутора атмосфер. Выравнивание давления произвести путем подпитки — добавления недостающего количества воды. После запуска давление поднимется до двух атмосфер.

Теперь можно приступить к запуску отопительного комплекса. Если отопление новое и запускается впервые, то по условиям гарантийного соглашения эту работу выполняют специалисты авторизованных сервисных центров производителя. Повторные запуски проводят самостоятельно. Испытывают отопительный комплекс постепенным нагревом в течение дня. Если никаких недочетов в комплексе отопления не выявлено, то можно выводить ее на полную мощность. Стоит отметить, что первые две недели работа системы может сопровождаться стуками в разводке труб. Это не должно настораживать, поскольку весь воздух при развоздушке не выпустить, он самоустраняется в процессе работы.

Все необходимые мероприятия следует успеть провести к отопительному сезону.
