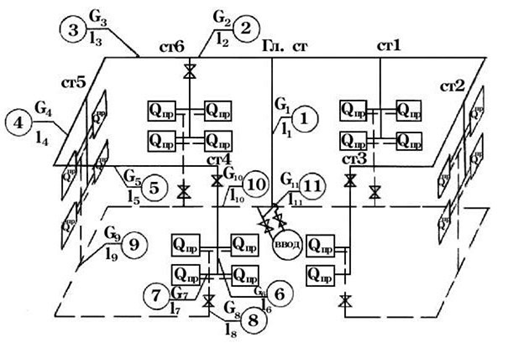

Аксонометрическая схема отопления

Обозначения

Каждый элемент системы отопления, схемы имеет свой знак маркировки.

  • П – приточные системы, установки систем, вытяжные системы;
  • В – установки систем;
  • У – занавесы воздушного типа;
  • А – отопительные агрегаты;

Это были маркировки, которые касались системы отопления с механическим побуждением.

Для отопительной системы с принудительным побуждением характерны другие условные обозначения на чертежах отопления:

  • Ст – стояк отопительной системы;
  • ГСт – главный стояк отопительной системы;
  • ГВ – ветвь горизонтальная;
  • К – компенсатор.

Чертежи отопления частного дома таких маркировок представлены на рисунке 15.4.1. На плане-схеме установки отопительных систем изображены точками диаметров 1-2 мм.

Разрезы систем отопления и их планы выполняются в масштабах, представленных ниже:

Для вентиляционно-отопительных установок:

  • Схема-размещение, план – 1:400, 1:800;
  • Разрезы и планы – 1:50, 1:100;

Для систем вентиляции и отопительных систем:

  • Разрезы и планы – 1:100, 1:200;
  • Фрагменты разрезов и планов – 1:50, 1:100;
  • Узлы – 1:20, 1:50;
  • Схемы – 1:100, 1:200;

Те же данные, но в изображении детального типа – 1:2, 1:5, 1:10.

Техническое обслуживание систем отопления предусматривает, что на разрезах и планах отопительных систем указываются такие показатели, как: разбивочные оси здания и дистанция между ними, отметки главных площадок и чистых полов на этажах, сечения трубопроводов и воздуховодов, количество радиаторных секций, длина и количество труб ребристого типа, и другие детали.

Наименование планов в таком чертеже, как аксонометрическая схема системы отопления, делают по типу «План на отм. 3.000», «План 3 — 7 этажей». Если на разных уровнях, но в пределах одного и того же этажа будут выполнены два или более плана, то их необходимо именовать следующим образом: «План 2—2», «План 3—3».

Если у трубопроводов слишком большая протяженность или у трубопроводов, или у воздуховодов слишком сложное расположение, то изображаться на схеме они будут с разрывами. Пример такой схемы – рисунок 15.4.8.

Пример оформления схем отопительной системы будет представлен на рисунке 15.4.8, а на рисунке 15.4.9 будет представлен пример схемы установок системы теплоснабжения.

Если здание жилого плана, то обычно принципиальная схема отопления выполняется только для его подземной части. Для части здания надземного типа выдается принципиальная схема системы отопления стояков и, если нужно, разводка по чердаку здания.

Принципиальная схема отопления

На рисунках 15.4.2 – 15.4.4 показаны количество секций и размеры диаметра для расчета температуры воздуха для зданий, которые имеют два этажа и более.

Чертеж участка отопления и системы вентиляции

Чертеж системы отопления частного дома и установок для теплоснабжения обычно изображает такие детали, как:

  • аксонометрия системы отопления узлов, помогает управлять отопительной системой и установками для теплоснабжения. Данная схема указана на рисунке 15.4.10.
  • к схеме узла можно указать ту или иную спецификацию. В названии узлов управления может быть представлен номер узла. Узлы схем отопительной системы и схем теплоснабжения установок представлены на рисунке 15.4.11.

На схемах систем кондиционирования и вентиляционных систем указываются такие данные, как:

  • Воздуховоды, значения их диаметров, количество воздуха, который проходит через них и другое;
  • Лючки, которые необходимы, чтобы выявить параметры воздуха и уровень чистки воздуходувов. Также на схемах указываются марки лючков.

Также чертеж системы отопления должен включать все данные, которые нужны во время выполнения различных работ.

Чертеж -схема системы кондиционирования и вентиляции

Если в здании установлены сразу две отопительные системы, то в названии схемы будет указан номер отопительной системы. На рисунках 15.4.14 и 15.4.15 – описание, примеры оформления таких систем как системы вентиляции.

Чертеж основных узлов вентиляции

Исполнительная схема отопления и чертежи, в которых указываются правила установки отопительных систем, представляют собой не только планы установок, но и их разрезы. Эти разрезки выполняются на схеме в упрощенном варианте, без лишних усложняющих деталей. На рисунке 15.4.17 представлена схема с общим видом.

https://youtube.com/watch?v=Ef4t5uo2KAk

Как начертить изометрию труб

В графическую часть проекта внутреннего водоснабжения входит аксонометрическая схема водопровода. Она используется для наглядного рассмотрения взаимного расположения стояков, трубопроводов и сантехнических точек. Аксонометрия создается на основе планов водопроводных сетей.

Вступление

Занимаясь или сталкиваясь с монтажом водопровода в частном доме, рано или поздно, встречаешь понятие аксонометрическая схема водопровода. Для профессионалов такое название схемы не вызывает вопросов, а вот для большинства простых людей, понятие аксонометрическая схема требует пояснения и примеров.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

  • Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
  • Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
  • Фронтальной диметрическая: угол между осями z и х принят 90°, углы между х и y и между осями z и y принят 135°.
  • Во всех вариантах аксонометрии ось z расположена вертикально.

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию.

В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

Аксонометрическая схема водопровода дома

Для примера две аксонометрические схемы водопровода. Это два санузла, с коллекторной схемой и монтажом бойлера в одном из санузлов.

Другие схемы в статьях:

Вывод

В статье я рассказал, что такое аксонометрическая схема водопровода дома, показал несколько примеров таких схем для частного дома и квартиры.

Источник

Чертежи деталей в изометрии в Автокаде

  • Уроки AutoCAD
  • Чертежи деталей в изометрии в Автокаде

Уроки AutoCAD

Разберёмся, как чертить изометрию в Автокаде.

Разработчики программы не стоят на месте и модернизируют ее функционал. Изометрия в Автокаде 2002 была подобна «танцам с бубнами». С 2015 года инструмент был автоматизирован.

Изометрия в Автокаде. Переключаем плоскости

Настройка изометрии в Автокаде выполняется в самом низу программы, где подключаются режимы работы, привязки и прочие опции.

Если в строке состояния отсутствует кнопка с подключением изометрического режима черчения, тогда откройте список адаптации и установите галочку напротив нужной опции, как показано на рис. 3.

В AutoCAD изометрия имеет три плоскости черчения: горизонтальную, фронтальную и профильную. При выборе того или иного режима, курсор графически меняет свой вид. Если у вас подключена сетка в Автокаде, то визуально видно, как меняется ее ориентация.

Краткое описание

В программе реализовано автоматическое построение аксонометрической схемы и автоматизированное построение плана в том виде, который требуется для оформления чертежа.

Для этого средствами программы на плане строится модель системы отопления – в основном теми же средствами и методами, что используются для построения плана вентиляции (для редактирования, вставки фитингов, отрисовки выносок, изменения свойств  и т.д. используются одни и те же кнопки). Добавлена небольшая панель со специфическими функциями – в частности, для отрисовки двух труб одновременно друг под другом и параллельно одна другой и расстановки приборов.

Модель системы отопления соответствует реальной системе (то есть трубы и приборы размещаются там, где они на самом деле находятся, а не условно). По этой реальной системе затем автоматически строятся аксонометрия и окончательный план (где трубы уже условно отнесены от стен и изображаются не одна под другой, а рядом).

Основные правила организации внутренней канализации

К канализационной трубе между унитазом и стояком нельзя подключать никакое другое оборудование. Это связано с тем, что во время смыва, вода будет высасываться из всех сифонов, соединенных с системой. Вот почему унитаз должен быть присоединен к стояку отдельным соединением.
С целью лучшей прочистки канализационных труб, их уклон должен составлять от 2 до 15 градусов, это соответствует 2-15 сантиметрам на метр длины.
Обязательно стоит позаботиться о вентиляции стояков. Без нее через некоторое время появится неприятный запах. Кроме того это приведет к опорожнению сифонов и появлению воздушных пробок в трубах, препятствующих сливу воды. Вентиляция должна проходить отдельно от общего канала естественной вытяжки дома. Чтобы вентиляция стояков исправно работала, нужно, чтобы она была выведена на полметра выше крыши. Для этой цели прекрасно подойдет канализационный аэратор;
Санитарные приборы, расположенные на одном этаже, необходимо присоединять к стояку выше места подключения унитаза. Если приборы будут ниже, то в них будет попадать грязная вода при смывании туалета.
Стояк должен быть диаметром от 10 сантиметров (если в него не подключен унитаз, то возможно использовать трубу от 5 сантиметров).
стояк обязательно нужно шумоизолировать. Для этого его можно обшить гипсокартоном, расположить его в стеновой нише или закрыть минеральной ватой.
Изгибы труб нужно делать плавными, по 30-60 градусов

Категорически рекомендуется избегать поворотов в 90 градусов.
У каждого стояка снизу должен располагаться проверочный люк.
Ко всем санитарным приборам, кроме унитаза, можно подвести общую трубу вывода воды в канализационный сток.
Важно проложить наружную трубу ниже точки замерзания. Кроме того ее нужно утеплить. Для нее рядом с домом оборудуется ревизионный колодец

Чтобы предотвратить затопление, в трубе монтируется обратный канализационный клапан. Общие советы по проектированию канализации

Для нее рядом с домом оборудуется ревизионный колодец. Чтобы предотвратить затопление, в трубе монтируется обратный канализационный клапан. Общие советы по проектированию канализации

Чтобы правильно спроектировать канализацию, важно учитывать месторасположение дома и рассчитать расстояние до предполагаемой выгребной ямы

  • Самым лучшим вариантом будет 5-10 метров .
  • Также нужно иметь в виду, что закон предусматривает установку септика на расстоянии от 4-х метров до соседского участка.
  • Если построить выгребную яму слишком близко к собственному дому — это может привести к разрушению фундамента. Если же сделать выгребной накопитель дальше 10 метров от дома — это спровоцирует засоры и прочие проблемы в системе канализации.

Необходимо будет заказать составление аксонометрической схемы системы, которая поможет обнаружить и решить сложности при монтаже. Нужно продумать повороты, размеры труб, развязки, подводки, углы наклона и подъема.

Как отразить все элементы коммуникаций на чертеже

Для того чтобы справиться с такой задачей, вам потребуется программа для создания графических рисунков, эскизов и схем. Можете открыть любую из арсенала строительных программ, дополненных такой функцией, или ту, с которой вы знакомы.

Перед разработкой аксонометрии подготовьте план здания, квартиры или другого помещения с коммуникационными сетями.

Начертить все не так уж и сложно, особенно если у вас имеется опыт работы с инженерными программами. На эскизе отражают все трубы, показанные на плане дома. Их переносят в электронную версию аксонометрической схемы и отражают под углом в 45 градусов.

Балансировка

Отопительная система для частного дома с принудительной циркуляцией нуждается в балансировке: все контуры должны быть уравновешены по расходу воды. Чтобы иметь возможность провести регулировку, каждая ветка подключается к магистрали с использованием балансировочного вентиля. Кроме того, на подводке к каждому прибору отопления монтируют термостатический клапан или регулировочный кран.

Радиаторный прямой нижний вентиль

Для балансировки требуется иметь, как минимум, манометр на соответствующем вентиле, чтобы контролировать перепад давления. В идеале регулировка системы выполняется при помощи специальных приборов.

Если нет оборудования, регулировать двухтрубное отопление придется на ощупь. Для этого после гидравлических испытаний контуры полностью заполняют и стравливают из системы воздух. Затем включают котел и следят за тем, как прогреваются батареи. Радиаторы или контуры, которые располагаются ближе к котлу, регулируют так, чтобы больше тепла уходило в дальние ответвления системы. Это способствует экономии топлива и эффективному обогреву дома.

Системы отопления: схемы и чертежи

Чертежи системы теплоснабжения будут положены в основу составления сметных расчетов, выбора оборудования и комплектующих, а также по ним будут выполняться монтажные работы отопительной системы.

Чтобы чертежи были доступны и понятны исполнителям на них проставляют элементы схемы в соответствии с существующей стандартной символикой и маркировкой:

  • Т1 – подающий трубопровод котла;
  • Т2 – обратный трубопровод котла;
  • Т11- подающий трубопровод отопительной системы;
  • Т21 – обратный трубопровод отопительной системы;
  • Ст — стояк отопительной системы;
  • ГСт — главный стояк отопительной системы;
  • В1- холодная вода;
  • Т3 – трубопровод горячего водоснабжения;
  • Т4 – циркуляционный трубопровод ГВС;
  • А- системы вентиляции;
  • Г- системы газоснабжения.

Аксонометрическая схема системы отопления с нижней разводкой

Принцип функционирования отопительной системы с нижней разводкой состоит в том, чтобы подать теплоноситель в отопительные приборы по трубопроводной линии, расположенной внизу от уровня батарей. Нагретая вода подается во внутридомовому трубопровод отопления под давлением, создаваемым циркуляционным насосом. Далее горячая вода проходит отопительный прибор, отдает свое тепло в помещение и возвращается по обратному трубопроводу к источнику теплоснабжения для следующего цикла нагрева. Если данная система будет функционировать без насоса, то есть работать на базе естественной циркуляции, то в частном доме потребуется установить котел ниже уровня расположения приборов отопления.

Для аксонометрической схемы системы отопления такой системы обязательно должны указываться уровни расположения оборудования, а также минимальные уклоны трубопроводов, точки установки воздушников и кранов Маевского, поскольку такая система склонна к завоздушиванию. Кроме того АСО должно уточнить конструкционные особенности системы с нижней разводкой: однотрубной либо двухтрубной. Поскольку эти варианты обладают своими характерными чертами и разнятся в количестве необходимого дополнительного оборудования.

Аксонометрическая схема отопления с верхней разводкой

Эта отопительная система конструкционно выделяется от схемы с нижней разводкой месторасположением труб для подающего теплоносителя. Они располагаются в верхней части помещения под потолком или на чердаке одноэтажного строения. Такая схема применяется в том случае, когда невозможно реализовать нижнюю разводку из-за реальных уровней расположения источника нагрева и батарей.

Двухтрубная схема с верхней разводкой наиболее оптимальная при использовании естественного движения теплоносителя, когда обеспечивается хороший напор воды, созданный перепадом между нижней и верхней точкой отопления.

Аксонометрическая схема отопления с верхней разводкой должна предусмотреть на графическом документе:

  1. Адаптированную установку систем трубопроводов: непосредственно под потолочным перекрытием либо на чердаке, одновременно необходимо учитывать положение предметов обстановки, чтобы они не закрывали трубопроводы и запорную арматуру.
  2. Минимальное количество разветвлений и поворотов с целью создания оптимальных гидродинамических характеристик системы.
  3. Учесть повышение объема теплоносителя, что должно быть обеспечено выбором котла с высокими параметрами мощности.

Гидравлический расчет холодного водопровода

Водопроводчик

расчет сети холодного водоснабжения

начинается позже

конструктивное решение всей схемы

системы холодного водоснабжения,

построить изометрический расчет

общие схемы электроснабжения

дом и окрестности поселка.

Задача

гидравлический расчет интерьеров

холодное водоснабжение

состоит в том, чтобы определить оценку

расход, диаметры труб

и потери напора в расчетных сечениях

и во всей системе такие

чтобы гарантировать бесперебойную работу

подача воды всем потребителям

в здании с необходимым давлением.

Водопроводчик

расчет производится в следующих

последовательности:

он выбран

точка диктовки относительно расстояния

и высоты положения

арматура для воды, а также габариты

бесплатно

давление

для

сантехника.

Сеть

он разделен на расчетные области.

Ценится

называется

район, где расход воды

постоянный:

участки трубопровода

между точками соединения соединений

водопроводная арматура

для

электромонтаж квартира, квартира

вертикальная разводка, стойки к: сети.

Подразделение на расчетные области

осуществляется против направления движения

воду, начиная с точки под диктовку.

Определенный

количество обслуживаемых устройств

расчетный сайт.

В этом случае краны для полива не учитываются

включены.

На каждом сайте

определяется расчетный расход воды,

л / с:

, (4.4.1)

где это находится

максимальный расход второго холодного потока

вода, л / с, отнесенная

к устройству. Его значение определяется

на устройство, потребление

который самый большой. Потребление

устройство

определено в

в соответствии с п. 3.2 .

а –

стоимость определяется на основе

от общего количества устройств

N в расчетной области и вероятность их появления

акции рупий.

Ее

имея в виду

определяется по таблице. 2 ок. 4 .

Шанс

действия ПК устройств для

определены разные участки сети

сразу для всего здания в целом (т.е

отчет А

= стоимость).

(4.4.2)

где это находится

Ты

-количество

жители дома;

Нет

-количество

все устройства складывания воды;

– норма

затраты

холодная вода от одного потребителя в час

самый большой

расход воды, л / час (прим. 3).

(4.4.3)

общее

расход воды в час потребителя

самый большой

расход воды, л / час (ок. 3);

норма

затраты

горячая вода от одного потребителя в час

самый большой

расход воды, л / час (прим. 3).

Они выбраны

диаметры труб из таблицы для сантехники

расчет

водопроводные трубы по сметной стоимости

и скорость разрешена.

При этом следует учитывать, что скорость

движение воды во внутренних трубах

сети водоснабжения не должны превышать

3 м / с. При выборе внутренних диаметров

холодный трубопровод

водоснабжение должно быть ориентировано

для экономичного

скорость движения воды, которая для

трубы d

40мм –

в пределах 0,9… 1,2 м / с.

Убытки

распространенность, м, на участках трубопровода

системы холодного водоснабжения должны

определяется по формуле:

час

= i – l- (l

+ kl),

(4.4.4)

где это находится

я – специфический

падение давления из-за трения, мм / м;

длина расчетного участка, м;

k–

коэффициент падения давления

в местных сопротивлениях. В сетях

коммуникации и трубы для питьевой воды

жилой

здания принимаются kt = 0,3.

На главной дороге

от точки диктовки до городской

сантехника рассчитывает сумму

падение давления.

Водопроводчик

расчет удобно вести в виде таблицы

модуль.

В

наличие на изометрической схеме

разная нагрузка (количество устройств)

стояк, могут возникнуть сомнения по поводу

правильность выбора точки диктанта.

Поэтому, чтобы точно найти диктант

точки должны найти точку схода (см табл.

4.4.1.) Несколько стояков (обычно на трассе)

и найти сумму убытков, связанных с этим

давление на одну и другую ветку

с учетом разницы геометрических

высота установки различных устройств (если

диктовать

очки взяты с разных устройств) и необходимые

необходимое давление

для их нормального функционирования. Большие потери

определять диктат

высота и место диктанта

точки. Такой расчет

также необходимо было составить

спецификации материалов e

оборудование для всего дома, например

необходимо определить диаметры

все отметки и участки трассы. В

в этом случае таблица

примет вид:

();

Сравнивать

имея в видуа также.

Он выбран диктатором

подъем, значение

на

что больше.

Примечание:

Должно

помните, что отрезок от ТЭЦ до города

водоснабжение (подъезд

во владении) следует рассчитывать, когдаа также

.

Что лучше – естественное или принудительное движение воздуха?

Выбор концепции устройства воздухообмена определяется конкретными условиями эксплуатации помещения. При этом следует учитывать достоинства каждой системы. В частности, к плюсам естественной вентиляции относят:

  • Недорогая инфраструктура, доступная в построении для частных домовладельцев.
  • Отсутствие механики избавляет от регулярного техобслуживания и прокладки линий электроснабжения.
  • Отсутствуют расходы на содержание. Достаточно периодически прочищать каналы, что требует минимальных вложений и усилий.
  • Отсутствие шума из-за работающего вентилятора.

Получается простая система, которая отличается удобством в эксплуатации, но в то же время она дает скромный эффект с точки зрения работы вентиляции.

Теперь можно рассмотреть плюсы от принудительной системы циркуляции воздуха:

  • Независимо от внешних условий может обеспечивать достаточный объем проветривания.
  • Кроме циркуляции как таковой, позволяет выполнять функции охлаждения, нагрева и фильтрации воздушных масс.
  • Возможность организации системы теплообмена предполагает практически бесплатный нагрев поступающих масс.

Недостатки принудительного воздухообмена обусловлены сложностями в монтаже и обслуживании вентиляционного оборудования, которое к тому же потребует дополнительного пространства для установки.

Особенности проектирования эскиза

Здесь внимание заостряют на отражении приборов. Если один элемент залезает на другой, а происходит это в большинстве случаев, то проводят пунктир, обозначающий смещение сантехнического элемента с целью лучшего зрительного эффекта

Аксонометрическая схема водопровода должна включать в себя показания всех диаметров труб. Если унитаз на отводе не отмечен, то принимают диаметр в 50 мм, если он есть – минимальный диаметр должен составлять 100 мм

Эти цифры важно помнить. Для стояков в 90% случаев применяют показатель в 100 мм. Уклоны в аналогичном диаметре будут равны 0,02, при показателе в 50 мм задают угол наклона в 0,03

Уклоны в аналогичном диаметре будут равны 0,02, при показателе в 50 мм задают угол наклона в 0,03.

Если вы уже нанесли все элементы, отметьте выпуски, диаметр которых больше, чем у стояков, за уклон принимают число в 0,02.

На последнем этапе составления аксонометрии наносят специальные пометки, исходя из характеристики участка и плана строительства. Тут отмечают уровень промерзания грунта, расположение фундамента, а также другие факторы, влияющие на правки.

Порядок отображения коммуникаций

Разработка проектов внутренней канализации и водопровода осуществляется на единой схеме. Однако на аксонометрическом чертеже водоснабжающие и водоотводящие трубопроводы изображаются по отдельности. Участок, расположенный в горизонтальной проекции, переносится на схему аналогично. Стояки, расположенные в непосредственной близости к группе приборов, отображаются крупными значками, а трубопровод – вертикально.

Детальная аксонометрическая схемаИсточник vmasshtabe.ru

Стояк, который находится на максимальном удалении от ввода в дом, наносится полностью. Другие элементы изображаются частично, с указанием их марки. Вертикальная прорисовка стояка позволяет изобразить особенности установленной на него запорной арматуры.

Отображение частей водопровода, отображённых на проектном чертеже вертикально, наносятся под углом 45°. По утверждённой трассировке подводящая водопроводная ветвь монтируется в 30 см над уровнем пола и прокладывается с наклоном 0,002 в направлении основного стояка. Места его соединения с арматурой водоразборного типа отображаются вертикально.

Схематичное изображение элементов и узлов

Аксонометрия водопровода предусматривает, что каждый отдельный элемент или узел отображается с индивидуальной маркировкой и порядковым номером. Полное описание обозначений, применяемых для систем внутреннего водопровода и канализации, а также направления потока жидкостей и иных составляющих приведены в ГОСТ 21.205-93.

Наиболее распространённые элементы системы бытового водоразбора представлены на изображении ниже.

Графические обозначения элементов систем внутреннего водопровода и канализацииИсточник docs.cntd.ru

Направление потоков жидкости и элементов регулирование приведены далее.

Графические обозначения направления потоков жидкости и их регулированияИсточник docs.cntd.ru

Аксонометрические схемы по пожаротушению

Как и для чего разрабатывается аксонометрический чертеж?

Нам известно, что аксонометрический чертеж – максимально подробная технологическая схема с указанием точных размеров, места размещения и удаленности изображенных элементов друг от друга.

Проще говоря, это план проектируемого объекта в трехмерном изображении.

Чертеж можно выполнить в электронных системах 3D-моделирования – AutoCAD, CorelDraw и пр.

Такая проекция имеет свои условные обозначения. Они регулируются соответствующими нормативами.

Так, требования к подключению и соединению принципиальных электрических схем устанавливают ГОСТы 2.701-84, 2.710-81, ГОСТ 2.702-75.

Каждый элемент на плане маркируется определенным значком.

При выполнении аксонометрии учитываются планировки каждого этажа здания.

Многие проектировщики выполняют аксонометрию для отопительных систем,

разводки трубопроводов и других стратегически важных узлов.

Схема трубопроводов нужна, к примеру, для правильного гидравлического расчета.

Проектные работы

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

  • достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
  • правильно рассчитанная конфигурация, выдержанный уклон труб;
  • трассировка должны быть максимально прямой, без резких поворотов;
  • по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
  • трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Поделитесь в социальных сетях:ВКонтактеFacebookX
Напишите комментарий
