Запорная арматура для полипропиленовых труб: виды, особенности монтажа

Запорные устройства: классификация и применением

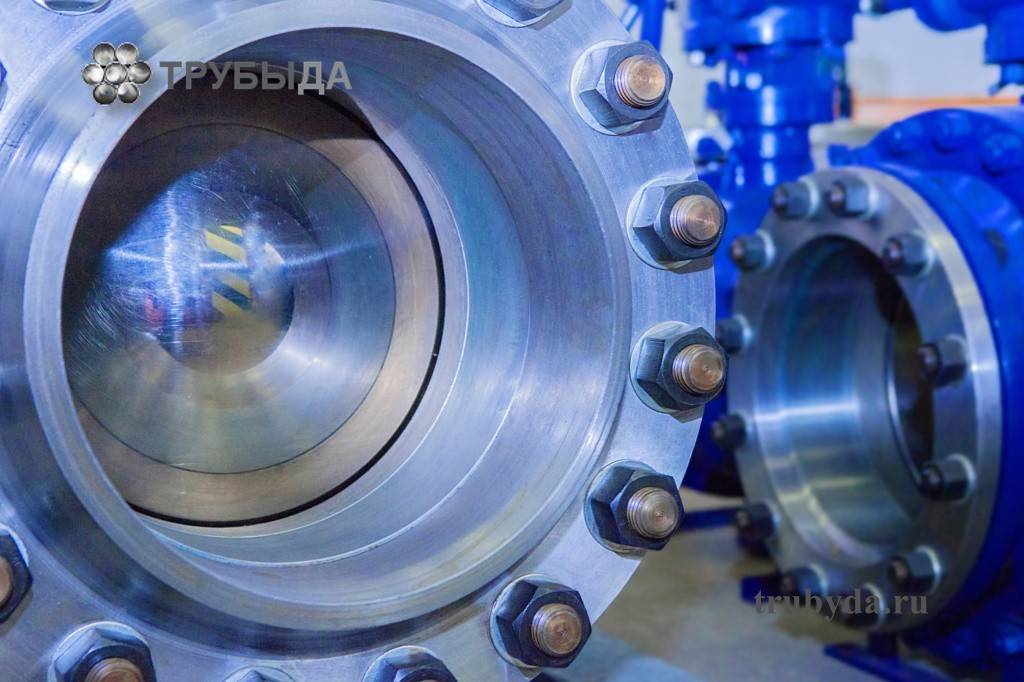

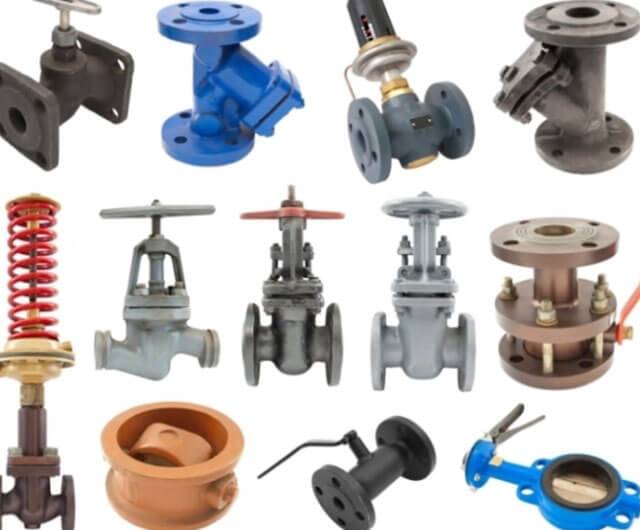

Основные виды запорной арматуры для трубопроводов — задвижки, вентили, клапаны, краны и затворы. Для задвижек характерно движение запирающего элемента под прямым углом к продольной оси трубы, для клапанов — параллельно.

Вентили

Возможно применение вентилей на запорных изделиях диаметром до 0,3 м. Часто они применяются в конечных (тупиковых) участках системы во время ремонта. Запирающий элемент, нередко представляющий собой тело вращения или его часть, поворачивается вокруг оси, расположенной по отношению к оси трубы под произвольным углом. Могут использоваться вентили в качестве не только запорной, но и регулирующей арматуры.

Задвижки

Задвижки — это запорные элементы небольшой длины, предназначенные для работы в системах с малым гидравлическим сопротивлением.

По конструкции они бывают клиновыми (с составным, упругим, цельным клином) и параллельными (шиберными). В системах с небольшим давлением применяются задвижки последнего типа.

Основное предназначение задвижек — выполнять запорные функции; в большинстве случаев как регулирующие элементы они не используются. Во время работы задвижки могут быть выставлены в две возможные позиции: закрыто или открыто.

Лучше всего применять такие элементы в полнопроходных системах, то есть при отсутствии уменьшения сечения труб в патрубках. Например, задвижки идеальны для использования в магистральных трубопроводах, где рабочая среда перемещается непрерывно и с высокой скоростью.

Отличительная конструктивная особенность задвижки – присутствие шпинделя, который, в зависимости от конструкции, выдвигается или нет.

Как уже отмечалось, задвижки бывают двух основных типов: шиберные и клиновые.

В конструкцию шиберных элементов включён металлический клин, при движении разрезающий инородные элементы рабочей среды. Шиберными задвижками оснащаются трубопроводы для фекальных стоков, целлюлозно-бумажного производства и т.д.

В случае же необходимости проведения периодического ремонта элементов системы устанавливают клиновые задвижки, состоящие из чугунного корпуса, внутри которого установлен соединённый с клином вращающийся шпиндель. Клиновые задвижки используют при обслуживании систем транспортировки газов и жидкостей, не реагирующих с материалом изготовления трубопровода. Корпус и крышка таких изделий свариваются из вырезанных из листовой коррозионностойкой или углеродистой стали деталей.

Клапаны

Предназначение клапанов – открываться и закрываться при определённых условиях, например, при достижении какого-либо уровня давления или смене направления движения рабочей среды.

Изделия подразделяют на одно- и двухсёдельные, причём обычно в производстве используется второй тип, одновременно осуществляющий распределительные и регулирующие функции.

Основываясь на направлении протекания рабочей среды, клапаны делят на угловые (направление меняется на 90°), проходные (направление не меняется) и прямоточные (линия движения среды выпрямляется).

Чтобы полностью перекрыть движение потока внутри труб, используют запорные клапаны. Эта арматура обеспечивает максимальную надёжность и герметичность системы.

Если возникает необходимость не допустить смены движения рабочей среды (к примеру, при выходе из строя насоса и повреждении или обрыве несущего канала), используют обратные клапаны.

С помощью регулирующих клапанов можно контролировать количество подаваемой в систему жидкости или газа, изменяя размер входного отверстия.

Запорно-регулирующие клапаны, как ясно из названия, осуществляют одновременно две функции.

Краны

Более универсальный вариант трубопроводной арматуры – краны. Их можно использовать как запорные, регулирующие или распределительные устройства. Подходят краны для любых, в том числе вязких, жидкостей и газов. Ремонт этих приспособлений требует больших усилий и наличия опыта.

Краны состоят из затвора (или пробки) шарообразной, конусообразной или цилиндрической геометрии, с отверстием в центре, и корпуса. Производятся эти запорные элементы из латуни, бронзы, чугуна и стали, а в случае более агрессивных внутренних условий – из фарфора или специального пластика.

Краны принято подразделять на группы в зависимости от:

  • направления движения потока и количества патрубков (проходные, трёхходовые, угловые, многоходовые);
  • принципа движения затвора (с отжимом, или подъёмом, или с вращением, без подъёма, затвора);
  • способа управления (ручные, с электро-, пневмо-, гидроприводами);
  • геометрии затвора (игольчатые, конусные, шаровые, цилиндрические);
  • способа обеспечения герметичности (сальниковые или натяжные).

Какая нужна сантехническая арматура для полипропиленовых труб

Муфта

Муфта бывает с резьбой и без, установка которой осуществляется при помощи клея или сварки. Если трубопровод разборный, то есть смысл использовать муфту с резьбой

Муфта может быть использована в полимерных и стальных трубопроводах, но важно, чтобы ее материал и материал труб были одинаковыми. Зачастую в магазине можно приобрести муфты, специально сделанные для данного сантехнического оборудования, что удобно для обычных покупателей

Использование муфты обеспечивает надежное и длительное функционирование сантехники без протечек.

Читайте материал по теме: Системы защиты от протечек воды —средство безопасности для вашего дома

Крестовины и тройники

Этот вид сантехнической арматуры позволяет создавать нужную конструкцию трубопровода, с их помощью появляется возможность распределять потоки различных сред по нужным направлениям, чаще всего они сейчас используются для монтажа полипропиленовых труб. Крестовины и тройники изготавливают из качественных высокопрочных материалов, что делает их устойчивыми ко многим видам агрессивных воздействий окружающей среды, они привычно используются при оборудовании систем отопления разного рода зданий и сооружений, трубы которых изготовлены из полипропилена.

К плюсам использования крестовин и тройников относятся:

  1. Высокая герметичность, которая достигается только при правильном монтаже, выполненном квалифицированными работниками;

  2. Срок эксплуатации 25-30 лет, который напрямую зависит от используемой рабочей среды, если среда агрессивная, то этот срок сокращается;

  3. Легкость, а значит удобство и простота монтажа и демонтажа в разных, в том числе сложных, условиях;

  4. Обеспечение бесперебойного функционирования оборудования в течение всего срока эксплуатации, при условии высокого качества самой сантехнической арматуры;

  5. Позволяют при необходимости поворачивать трубы в нужном направлении, для движения потока рабочей среды в нужном направлении в соответствии с особенностями строительных конструкций.

Крестовины используются для соединения труб, имеющих, как правило, одинаковый диаметр. С их помощью трубы соединятся под прямым углом, применяя их, можно создавать сложные разводки коммуникационных сетей с переходом от вертикальной разводки труб к горизонтальной и наоборот

С помощью крестовины осуществляют как разветвление движущихся рабочих сред по разным направлениям, так и объединение разных потоков в один, причем не важно, какая у них температура – высокая или низкая. Крестовины используют для сантехнического оснащения различного рода зданий, сооружений, жилых и нежилых помещений, они применимы в разных отраслях промышленности, в том числе химической и пищевой

Это достигается благодаря надежности и функциональности данного вида сантехнической арматуры, однако, важно, чтобы материал, из которого она изготовлена, не мог разрушаться под воздействием используемой среды, в том числе агрессивной, в водопроводах и прочей сантехнике.

Если говорить о современных и легких полипропиленовых трубах, то крестовины для них производят из статического белого или серого пропилена высокого давления путем инжекционного прессования. Их можно использовать при температуре до 1000 градусов Цельсия. Такая сантехническая арматура, в зависимости от разъема для трубы, может быть как равнопроходной, так и разнопроходной. Монтаж полипропиленовой крестовины осуществляется методом сварки встык специальным сварочным аппаратом.

Читайте материал по теме: Как подобрать комплектующие для труб

Отводы

Отвод представляет собой небольшой участок трубы, которому придают особую изогнутую форму, он вваривается в ее разрез в том месте, где невозможно провести обычную прямую трубу. Отвод имеет специально подогнанную форму, что позволяет провести трубопровод даже в трудных местах нестандартной формы.

Шаровой кран

Используется данный вид арматуры в современных полипропиленовых трубах для воды высокой либо низкой температуры в разных помещениях и зданиях, как производственных, так и бытовых. Шаровой кран можно легко монтировать практически в любых условиях, он удобен и надежен в эксплуатации, может применяться как в армированных, так и неармированных современных полипропиленовых трубах. Данный вид сантехнической арматуры имеет хорошую пропускную способность (пропускная способность – это количество рабочей среды, прошедшее через сечение за определенный промежуток времени), что предотвращает отложение в нем аварийно опасных солей и прочих твердых примесей.

Затворы: практика использования

Затворы – главнейшая часть запорной арматуры любого типа. Именно благодаря исправности затвора возможно своевременное и полное (или, при необходимости, частичное) перекрытие движения в трубопроводе потока жидкости или газа.

Соответственно, при неисправности или некачественном изготовлении затвора последствия могут быть любыми – от незначительной, безвредной течи, устраняемой простой заменой элементов конструкции, до полноценной экологической катастрофы или взрыва носителя

Поэтому особое внимание уделяется материалу изготовления затворов и условиям их эксплуатации.. Наиболее часто встречающийся тип затворов – дисковые

Они применяются в системах отопления, водоснабжения, подачи пара, неагрессивных рабочих сред или продуктов нефтепереработки. Применяются и фланцевые затворы, отличительной особенностью которых является наличие в конструкции фланца.

Наиболее часто встречающийся тип затворов – дисковые. Они применяются в системах отопления, водоснабжения, подачи пара, неагрессивных рабочих сред или продуктов нефтепереработки. Применяются и фланцевые затворы, отличительной особенностью которых является наличие в конструкции фланца.

Затворы можно изготавливать из чугуна, однако использование стальных изделий (из легированной, нержавеющей или углеродистой стали) предпочтительнее.

Стальные затворы обладают рядом значимых преимуществ:

  • возможна работа при температуре до -60°С;
  • такие затворы могут работать в среде температурой до 700°С;
  • предназначены для использования в агрессивных рабочих средах;
  • выдерживают большое давление (до 10 МПа).

Как поворотные механизмы затворы отличаются:

  • простотой установки и ремонта;
  • компактностью (их можно крепить в ограниченных пространствах);
  • небольшими, по сравнению с задвижками, весом и габаритами;
  • простотой замены при износе изделия при большом сроке годности;
  • невысокой ценой;
  • отсутствием угрозы заклинивания или прикипания во время использования.

Поэтому к выбору, качеству и установке запорной арматуры следует подходить как можно ответственнее, сообразуя свои решения не только с ценой изделий или страной происхождения, но и с предварительно произведёнными расчётами. И, разумеется, нельзя забывать о своевременном обслуживании и плановой замене столь важных для любого трубопровода элементов.

Монтаж

Для монтажа армированных трубок нужно подготовить пластиковые фитинги, специальный паяльный аппарат. Монтаж:

  1. Специальными ножницами обрезать трубы по требуемым размерам. Можно использовать болгарку.
  2. Обработать концы труб с помощью торцевателя. Этот инструмент снимет лишнюю фольгу, которая может помешать созданию прочного, герметичного соединения.
  3. Нагреть отдельные элементы паяльником, соединить их вместе через пластиковую муфту.

Дождаться остывания материала, проверить герметичность стыка, запустив трубопровод. При спайке нельзя двигать элементы, проворачивать их, сдавливать слишком сильно.

При монтаже трубок со слоем алюминиевой фольги, нельзя использовать клей. Он оставляет микропоры, через которые вода будет просачиваться наружу.

Чтобы сделать долговечный, надежный трубопровод из ППР труб, нужно установить специальные компенсаторы. Они уменьшат негативное влияние на целостность системы от линейного расширения полимера при нагреве. Этого недостатка лишены армированные детали. Они прочнее чем обычный ППР, долговечнее, надежнее.

Смотрите видео про полипропиленовые трубы и выбор типа армирования:

Классификация

Детали для изготовления трубопроводов принято разделять по разным факторам. Любые виды запорно-регулирующей арматуры продаются в строительном, сантехническом магазине.

Отдельное разделение касается конструкции запорной арматуры:

  1. Шаровые устройства. Внутри корпуса располагается шарик, которые перекрывает ход току жидкости.
  2. Поворотно-дисковые механизмы. Имеют клапан в форме диска, положение которого регулируется вентилем.
  3. Седельные клапана. Запирают ток с помощью плунжера.

Выбирать конструкцию нужно зависимо от требуемых технических характеристик, возможностей.

Шарик внутри корпуса

По применению

Виды арматуры по назначению:

  1. Запорные изделия. Предназначены только для перекрытия потока воды, газа или воздуха.
  2. Регулирующие детали. С их помощью можно регулировать подачу рабочего потока, но нельзя полностью перекрыть магистраль.
  3. Запорно-регулирующие изделия. В крайних положениях ручка полностью открывает или перекрывает заслонку. Промежуточные положения предназначены для регулировки рабочего потока.

По способу соединения

По способу соединения выделяется несколько видов арматуры:

  1. Муфтовые — подходят для трубопроводов, работающих на низком, среднем давлении. Имеют резьбу на внутренней стороне.
  2. Цапковые — предназначены для трубок малого диаметра, который работают с высоким давлением.
  3. Штуцерная — детали, на которых с обоих сторон присутствует резьба.
  4. Привариваемая арматура — прочный вид соединения, применяемый для систем, работающих с большим давлением. Главный минус — невозможность разобрать шок.
  5. Фланцевые — соединяются с помощью болтов, гаек. Для герметичности применяются специальные резиновые прокладки.

Каждый из видов соединения имеет особенности, определенный показатель герметичности, прочности.
