Железобетонные кольца для колодца

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

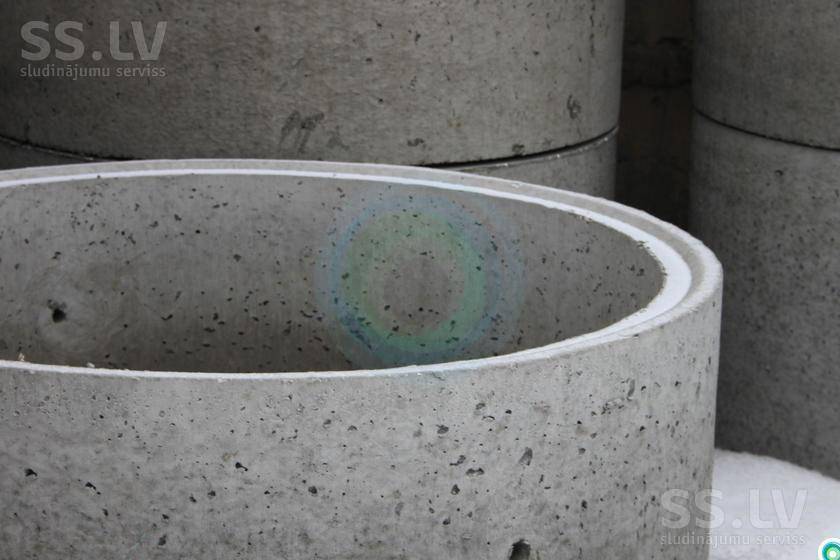

  • КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
    • обычные с ровным краем, стандартной толщиной стенки;
    • со сформированным выступом — для замкового стыка;

    • усиленные — с большой толщиной стенки для случаев глубокого заложения;
    • армированные — с введенной арматурой.
  • КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
  • КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
  • КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

  • ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
  • ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

  • ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
  • ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Что ещё нужно приобрести

Для того чтобы колодец был удобным в использовании и лёгким в монтаже, существуют дополнительные аксессуары. Некоторые из них могут идти в комплекте при покупке колец, но бывают и случаи когда покупать такие изделия необходимо дополнительно.

Кольца с замком. Замком называются стыки — механическая связка. Благодаря оснащению изделий фальцами (замками) они полностью обеспечивают надёжное соединение. От обычных колец отличаются во многом, начиная от стоимости, заканчивая сроком службы колодца. Этот вид обеспечивает в разы повышенную водонепроницаемость, и максимально снижают риск возможных горизонтальных смещений в сторону.

Крышки колодцев. С первого взгляда — обычные железобетонные изделия. На самом деле крышки с отверстием под люк играют большую роль в использовании. Существует 3 вида разных крышек/люков: тротуарный, магистральный и полимерный люк. В зависимости от этого вида выпускается соответствующая крышка, которая подойдёт ему

От обычных декоративных крышек отличаются усиленными модификациями, такая крышка может выдержать максимальную нагрузку.

Днища. Важно не путать с дном. Днища необходимы для ровной поверхности дна, зачастую это необходимо для строительства туннелей при создании тупиковых стен. По размерам подходят под стандартные кольца

По размерам подходят под стандартные кольца.

Плиты перекрытий. Служит для равномерного распределения внешней нагрузки, что делает колодец максимально безопасным для окружающих людей. Плиты перекрытия считаются необходимыми элементами в монтаже. Внешне они представляю собой обычную бетонную панель с небольшим округлым отверстием. Отверстие необходимо для люка, через который человек будет доставать воду.

Опорное кольцо. Устанавливаются непосредственно на горловину уже готового колодца. Опорные кольца позволяют поднять люк с крышкой на проектную величину. Часто применяются при ремонте автомобильных дорог, где служат уровнем дорожного покрытия. Возвести колодец без опорного кольца возможно, но только если рядом нет проезжих частей и пешеходов.

Колодезные домики. Служат для декорации колодца снаружи. Домик, сделанный профессионалами, прослужит много лет. Они отлично смотрятся и благодаря домикам гораздо легче поднимать воду.

Дополнительные элементы к колодцам железобетонным

Понятно, что колодезные кольца – это всего лишь часть всей колодезной конструкции. Конечно, многое будет зависеть от назначения самого сооружения. К примеру, если это сборный колодец для канализационных стоков, то строить его надо, как герметичный резервуар. То есть, у него должны быть герметичны не только стенки ствола, но и днище. Такие колодцы также снабжаются крышками с люком. Есть и перфорированные днища, которые используются в септиках для беспрепятственного прохождения воды в грунт. Поэтому стоит рассмотреть все аксессуары к колодцам железобетонным.

Железобетонное кольцо, крышка с отверстием и глухое днище

Итак, о двух вариантов днищ было уже сказано. Хотя надо отметить, что многие дачники, сооружая колодцы для канализационных систем, обходятся днищем, которое заливают по месту установки колец в виде плоского фундамента, повторяющего форму сечения колодца.

  • Крышки колодца железобетонного. В принципе, это стандартная плита, в которой сделано отверстие для люка. Оно может располагаться по центру плиты или чуть в стороне.
  • Опорное кольцо. Это промежуточный элемент, который устанавливается на горловину ствола. Обычно его используют лишь в том случае, если верхнее кольцо, формирующее оголовок сооружения, слишком мало выступает над уровнем грунта. То есть, опорным кольцом увеличивается высота оголовка. Его высота всего 18 см, что дает возможность приподнимать верхнюю часть ствола на небольшой размер. Кстати, такие кольца используются в основном в строительстве колодцев, которые попадают на автомобильные дороги. Их устанавливают, чтобы выровнять уровень сооружения с уровнем дорожного покрытия.
  • Домики для колодцев. Основное их назначение – защита открытой горловины от попадания внутрь шахты грязи, пыли, плит и мелких животных, а также атмосферных осадков. Но многие загородные застройщики придают им декоративное наполнение, делая иногда из обычного навеса произведение искусства. Такие домики в основном устанавливают на колодцы, из которых поднимают воду для питья и бытовых нужд. Для остальных типов они не применяются.
  • Плиты перекрытий. По сути, это все те же крышки с отверстиями под люк. Их также можно использовать в качестве завершающего элемента, устанавливаемого на горловину сооружения, а можно монтировать и внутри ствола колодца, как элемент, который выравнивает нагрузки на всю высоту шахты.

Изготовление железобетонных колец в домашних условиях

Если вам понадобятся:

1) Нестандартные размеры. 2) Одно или несколько колец разной ширины. 3) Одно кольцо доборное.

И если нет особенных требований к точности изготовления конструкции, то их можно сделать самостоятельно. Посчитав, сколько стоит заводское изделие, его доставка и монтаж, – можно судить о целесообразности самостоятельных бетонных работ в домашних условиях.

Прежде всего просчитывается необходимый объем для бетонных колец: наружный и внутренний диаметр, высота. По расчетным нагрузкам (собственная тяжесть, вес коммуникаций, распорная сила воды, возможность сдвига грунта) выбирается конструкция из чистого бетона или армированная.

Арматура может быть как стальная, так и комбинированная (с использованием стекловолокна, более легкая, не подвержена коррозии).

Исходя из этих данных, поймете, какой объем и состав бетона потребуется для изделия. При производстве своих колодезных колец нужны большие объемы смеси – для которой, возможно, потребуется арендовать бетономешалку. Приблизительный расход на изготовление изделия диаметром 150 см – 0.3 куба готовой бетонной смеси.

Для самостоятельного производства потребуются:

  • цемент марки М200 и выше;
  • арматура;
  • бетономешалка;
  • тачка и большие емкости;
  • форма для заливки – два разборных круга, вкладывающихся один в другой. Под форму годится металл и дерево. Чтобы сделать опалубку, для формы подойдут, порезанные старые металлические бочки.

Как сделать опалубку своими руками?

  1. Установить опалубку, закрепив ее вертикально и загерметизировав швы.
  2. Установить армирующий каркас (сваренные или скрепленные прутья).
  3. Приготовить бетон по формуле:

цемент – 1 часть;

песок – 2.5 части;

промытый щебень – 3-4 части.

Вода не должна составлять более 50 % от массы бетонной смеси. Для повышения пластичности раствора при укладке в воду добавляют жидкое моющее средство (1 ч. л. на 10 л) или растворяют стиральный порошок (1 ст. ложка). Еще для повышения прочности используют клей ПВА или калийное стекло в объемах не более 2 %.

  1. Заливать медленно, слоями не более 20 см высотой, мешая металлическим прутом. Каждый из слоев должен «улечься», иначе образуются полости.
  2. По окончании заливки по уровню выровнять поверхность смеси, при необходимости укрепить закладные детали.
  3. Оставить изделие схватываться. Во избежание растрескивания при высоких температурах – укутать в полиэтилен. Минимальный срок застывания – 4 дня. Расчетный срок набора прочности – 21 день.
  4. Сначала снимается внутренняя часть опалубки, затем внешняя.
