Как сделать абиссинский колодец своими руками

Абиссинский колодец

Абиссинская скважина на участке

Несмотря на свое название, «абиссинки» на самом деле являются скважинами, которые нередко называют «иглами». Ввиду небольшой глубины суточная производительность таких конструкций невысокая – не более 25 кубометров. Скважина характеризуется простотой конструкции и состоит из следующих элементов:

• конусообразного фильтра;
• поверхностного устройства для подачи воды (насосной станции или ручной «качалки»);
• трубы ø25 см.

Забивка «абиссинского колодца»

Вначале нужно уяснить ряд нюансов, связанных с установкой.

1. Недопустимо бурение вблизи туалетов, ЛОС, мусорных куч и т. д.
2. Монтаж «абиссинки» возможен лишь в том случае, если водоносный слой расположен не глубже 8 м от поверхности.
3. Поверхностный насос, используемый для подобных скважин, не способен справиться с твердой породой.
4. Ручной насос станет отличным дополнением к электрическому. Более того, он сделает водоснабжение участка автономным от электроэнергии.

Плюсы и минусы конструкции

К преимуществам «абиссинки» можно отнести:

• легкость монтажа (вся процедура обустройства занимает не более десяти часов);
• низкую цену установки;
• условную мобильность – при необходимости скважину можно разобрать и установить в другом месте;
• отсутствие необходимости в получении специального разрешения на бурение;
• низкую жесткость получаемой воды, минимальную концентрацию неорганического железа;
• возможность установки внутри здания.

Но есть и недостатки:

• просачивание загрязнений ввиду небольшой глубины;
• скважина подходит не для всех типов почвы.

Бурение скважины переносными установками

Изготовление конструкции

Вначале нужно подготовить все элементы скважины.

Шаг первый. В качестве фильтра используется труба ø25 см длиной 1-1,1 м. В стенках трубы проделываются щели по 2,5 см с шагом в 2 см (не на всю длину, а только на 80 см).

Изготовление фильтра

Шаг второй. Затем будущий фильтр обматывается стальной проволокой и закрывается сеткой из «нержавейки» размером 16х100 см. Для крепления сетки используются хомуты – их нужно устанавливать с шагом в 10 см.

Шаг третий. Еще один элемент фильтра – стальной наконечник длиной 10 см. Его можно предварительно заказать у токаря.

Забойник с конусом

Забойник с конусом

Шаг четвертый. Сетка с наконечником фиксируются посредством оловянного припоя.

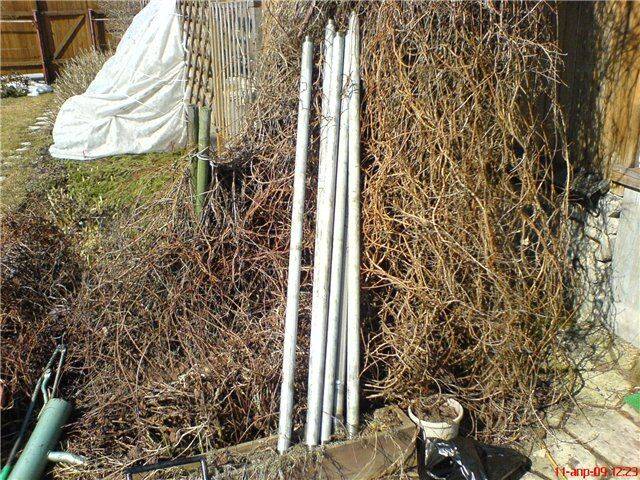

Шаг пятый. Оставшиеся трубы нарезаются на отрезки по 1-1,5 м. На концах отрезков нужно нарезать небольшую резьбу.

Монтаж

Ниже приведен самый простой вариант монтажа, не требующий применения спецтехники.

Шаг первый. Вначале в требуемом месте выкапывается яма размером 1х1х0,5 м.

Шаг второй. Затем следует предварительное бурение при помощи простого садового бура. Примерно через полметра бур наращивается трубой ø12 см (для соединения используются болты и муфты из трубы несколько меньшего диаметра).

Шаг третий. После появления мокрого песка бурение прекращается и начинается собственно забивка. Ранее приготовленная конструкция устанавливается в скважину и забивается бабкой и обычной кувалдой. Для этого верхний участок трубы обматывается льном, на него надевается бабка. Удары наносятся по бабке до тех пор, пока труба не скроется полностью – после этого крепится следующий отрезок и процедура повторяется.

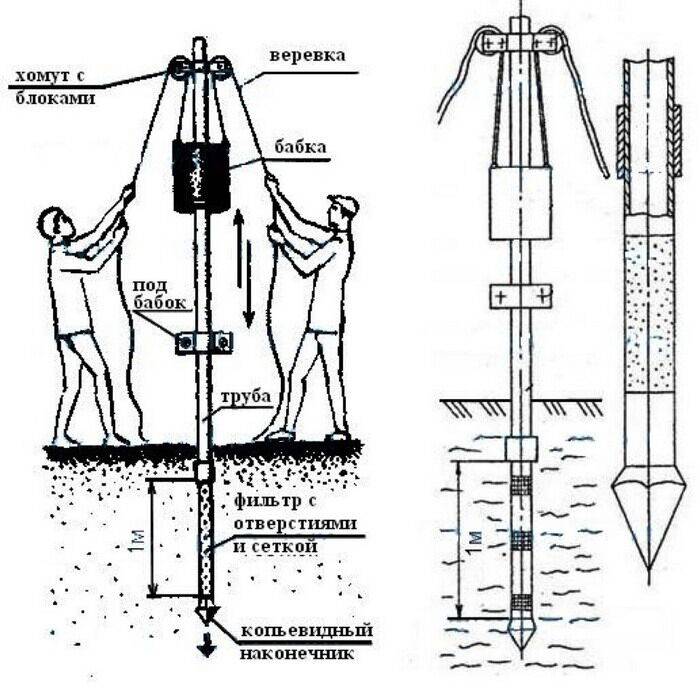

Бурение абиссинского колодца схема

Периодически в трубу заливается вода и производится прослушивание. Через каждые полметра труба поворачивается по часовой стрелке, при этом нужно следить за звуком:

• в крупнофракционном песке будет издаваться скрежет;
• в мелкофракционном – шелест;
• в глинистом грунте никаких звуков не будет.

При появлении шума скважина заливается водой. Если вода исчезает медленно, значит, нужно пройти еще полметра, а если достаточно быстро, то всего 30 см.

Ручной насос

Ручной насос

Шаг четвертый. Остается лишь установить насос. Конструкция ручного насоса предельно проста – поршень, установленный в полый металлический цилиндр. По окончании установки скважина прокачивается до тех пор, пока не появится чистая вода. Основание заливается цементным раствором. При желании «абиссинку» можно подключить и к насосной станции.

Абиссинский колодец

Ни в каком особом уходе «абиссинские колодцы» не нуждаются. Вероятно, лет через десять снизится водоподача, но это легко исправить чисткой фильтра или промыванием шахты сильным напором воды.

Прокачка скважины

Эксплуатация и ремонт

При регулярном использовании образовавшаяся вокруг фильтра линза воды не изменит своего размера, сохранит водоотдачу на постоянном уровне, а воду чистой. Если же скважиной планируют пользоваться только весной-летом (при установке на дачном участке, например), то на зиму обязательно следует провести консервационные работы:

• слив воды из подающей трубы;
• укрытие насоса непромокаемым материалом.

Перед началом очередного использования скважину прокачивают таким же образом, как и перед первым запуском.

В процессе работы могут возникнуть следующие неполадки:

• заиливание;
• забивка фильтров;
• выход из строя оборудования;
• пропускание воды в местах стыков труб;
• смещение водоносных слоёв.

Мутная вода — первый признак засорения скважины. Почистить её самостоятельно можно с помощью самодельного устройства — желонки. Она представляет собой метровый отрезок трубы диаметром меньше диаметра скважины с обратным шариковым клапаном и острыми разрыхлителями. Такое приспособление на верёвке опускают в скважину почти до самого дна, слегка приподнимают и бросают. Осевший ил взмучивается, попадает вместе с водой в желонку, которую извлекают, промывают и снова бросают. Как только большая часть грязи со дна будет удалена, скважину прокачивают с помощью насоса до полной очистки.

Для использования такой скважины не потребуется оформлять паспорт, а объёмов поступающей чистой питьевой воды хватит для обычной семьи. Регулярное использование и обслуживание снимут проблему водоснабжения на несколько десятков лет. Более того, её можно сделать своими руками, что не потребует больших затрат и труднодоступных материалов и оборудования.

Время для работ и выбор места

При разработке профессиональных проектов индивидуального водоснабжения обычно не ставится вопрос о выборе сезона работ. Здесь и неспециалистам понятно, что бурение лучше проводить в летний сезон. Если у домовладельца нет возможности провести работы в летний период, приходится выбирать другое время. Специалисты иногда связывают выбор времени года с параметрами будущего источника. При этом учитываются физические характеристики водоносного слоя.

Лучше всего бурить скважину летом или осенью. Работам будет способствовать:

• сухой устойчивый грунт;
• малое количество осадков;
• положительная температура воздуха.

Уровень воды в источнике в это время будет самым низким. Это позволит использовать абиссинскую скважину в периоды засухи. В любое другое время будет присутствовать высокий уровень вод.

Преимуществом выполнения работ в летнее время будет длительный световой день. Также преимуществом будет сухая земля, которая впитает большее количество откачанной жидкости. После установки скважины образуется грязь. Обычно ее выкачивают несколько часов или сутки.

Если осенний период без дождей, можно также проводить работы. При высокой влажности бурение лучше исключить.

Весенний период считается неподходящим для бурения. Изменения в неглубоких водоносных слоях в этот период происходят из-за паводка. Это может привести к ошибочному определению места. К тому же в пробуренной шахте будет наблюдаться повышенное загрязнение. Грязные примеси придется длительно и интенсивно прокачивать.

В зимних условиях бурение будет затруднено из-за промерзания почвы. Абиссинскую скважину невозможно будет подготовить забивным методом. Однако при использовании бура возникает преимущество – благодаря промерзанию грунт в отверстии будет устойчивее. Шахта меньше загрязнится. В некоторых случаях зимой не требуется первоначальной прокачки. В зимнее время неглубокие водоносные слои находятся на самом низком уровне. Точность установки фильтра будет наилучшей.

Первый пояс охранной зоны включает область подземных коммуникаций. Границы первого пояса находятся на расстоянии не более 30 метров от подземного источника и 50 метров при эксплуатации незащищенного водного пласта. Поэтому в некоторых случаях потребуется согласование выбора места для скважины с соответствующими инстанциями.

Обобщенные требования при выборе места следующие:

• В месте обустройства скважины не должны проводиться такие виды деятельности, как посадка деревьев, строительство. Запрещено использование химикатов.
• Канализационные стоки владельцы скважин должны отводить в специальные станции очистки. При их утилизации нельзя допускать загрязнения поверхности санитарной зоны.
• При эксплуатации скважины нельзя допускать ее загрязнения.
• Территория, где находится скважина, должна быть ограждена.

Определить объемы санитарной зоны просто. Для абиссинской скважины с неглубоким залеганием это будет 50-метровая зона. Для скважин глубинных видов зона будет 30-метровой.

Что лучше – колодец или абиссинская скважина

Обычные колодцы по-прежнему часто используют на дачных участках. Строительство этого объекта является наиболее дешевым вариантом водоснабжения. Весь комплекс работ по рытью такого сооружения глубиной 12 м обойдется около 65-70 тыс. руб. При этом копка одного кольца в тяжелом глинистом грунте стоит 15 тыс. руб.

К достоинствам колодцев относятся:

• сравнительная дешевизна постройки;
• бесперебойная подача воды;
• простота эксплуатации;
• продолжительность службы.

Недостатком считается небольшой объем подаваемой воды, возможность загрязнения верховодкой, необходимость в регулярной очистке и дезинфекции.

Строительство абиссинского сооружения займет меньше времени. Его можно устроить в подвале или помещении другого вида. Вода из такой скважины более чистая, поскольку в нее закрыт доступ посторонним предметам и верховодке. Ее можно употреблять без очищения. Абиссинская скважина обладает достаточно высокой производительностью. Продолжительность службы сооружения иногда достигает 30 лет.

Составные элементы абиссинского колодца

• Наконечник из закаленной стали.

• Фильтр из мелкой решетки.

• Клапан приема воды.

• Магистраль – сборная труба, подающая воду.

• Муфты для перемычек трубных отрезков.

• Уплотнители из резины.

• Насос для ручной откачки поршневого механизма.

Остов абиссинской скважины делается с помощью одно-двух дюймовой трубы, которую забивают в землю.

Забойная трубка обязательно должна иметь больший диаметр, чем трубы скважины. Если это условие не будет соблюдено, перемещение труб на глубину станет невозможным.

• Для первичной фильтрации воды на трубе необходимо высверлить отверстия по 10 мм в шахматном порядке, с отступом в полметра. Частить не следует, иначе труба потеряет жесткость.

• На край нижней трубы наворачивается конусовидный острый наконечник, длина которого составляет 200-300 мм. В наконечнике необходимо сделать прорези для воды. Далее перфорированную трубу следует обмотать нержавеющей проволокой, после чего наложить сеткой из нержавеющей стали, либо пластиковой сеткой. Таким образом, получится фильтр, не пропускающий мелкий песок, который вызывает заиливание.

Припаивать металлическую сетку необходимо специальным флюсом или оловянным припоем, не содержащим свинца. Не следует использовать вещества, отравляющие воду.

• В месте, выбранном под колодец, необходимо выбрать грунт в яме диаметром в один метр.

• Первая труба, магистраль, вбивается в землю с помощью чугунной бабы или ударов штанги. В дальнейшем она вкручивается в землю при помощи рамочного бура. При этом необходимо постоянно извлекать породу.

• После установки первого отрезка трубы, его следует укрепить в яме, землю вокруг него утрамбовать, подсыпая грунт. На нижний отрезок, конец которого имеет резьбу, наворачивается следующий отрезок трубы. Затем навинчивается следующий и так далее. Общая длина труб соответствует глубине залегания водного пласта. Когда фильтр опустится до водяной жилы, вода в шахте поднимется на один метр.

В местах соединения труб следует использовать герметичные прокладки, в противном случае, будет происходить подсос воды, что непременно скажется на эффективности работы скважины. Чтобы обеспечить достаточную прочность на стыках труб, необходимо использовать льняную пеньку, пропитанную масляной краской.

Дальнейшие действия совершаются в следующей последовательности:

• Промывается под давлением фильтр от глины.

• На верхнем конце трубы устанавливается водяной насос, который способствует подъему воды из глубины земли и выкачивает верхний слой до его полного осветления. Зафиксировать насос можно с помощью фланца на обсадной трубе, либо резьбового соединения.

При монтаже нужно постоянно следить за уровнем воды.

Когда вода поднимается вверх, следует подумать о герметичности соединения труб, которая может быть нарушена вследствие их разгерметизации, либо забивки скважины. Следует устанавливать муфты не чугунные, а стальные, которые имеют качественную резьбу.

Готовый к использованию источник

Как изготовить колонну для абиссинской скважины

Отечественная промышленность не производит комплектующие для абиссинских колодцев. Все необходимые элементы приходится заказывать в мастерской или изготовлять собственноручно.

Для изготовления скважины иглы потребуются следующие материалы:

Трубы ВГП с толстыми стенками (маркировка должна содержать термин «усиленные»). Предпочтения необходимо отдавать изделиям с наружным диаметром 25-40 мм

Важно учитывать, что при увеличении сечения ствола, для его забивания в землю придется прикладывать больше усилий. Дебит скважины вообще не зависит от толщины колонны.

Стальной наконечник

Его вытачивают на токарном станке. Оптимальная длина насадки – 10-12 см, диаметр должен быть больше сечения трубы на 1-2 см. Это даст возможность избегать излишнего трения земли о колонну по ходу забивки. Форма наконечника может быть конической или пирамидальной. Главное, не использовать для этого сваренные трубки в виде клина.

Сетка из стали, для изготовления которой применяется плотное галунное плетение. Из нее изготовляют дополнительный фильтр для защиты от попадания в колонну мелких песчинок и взвесей глины.

Колонну лучше всего изготавливать из бесшовного трубопроката, заливание которого обычно происходит без трещин. Труба разрезается на отдельные части длиной 1,2 – 1,5 м. На языке бурильщиков они называются штангами. Указанные размеры, как показывает практика, наиболее удобны при проведении бурильных работ. Точные размеры определяются на основании данных о предполагаемой глубине шахты. Последняя насадка должна иметь длину 1 м: ее применяют для финального заглубления в горизонт.

По мере заглубления по направлению к водоносу, колонна постепенно наращивается через последовательное навинчивание отрезков трубы. Соединение отдельных частей осуществляется винтовым способом, необходимую для этого сантехническую резьбу нарезают с помощью специальных приспособлений (достаточно по 7 витков). Для усиления соединения применяются стальные муфты. Чтобы соединение было герметичным, резьба прокладывается сантехнической паклей.

На начальный отрезок ствола приваривается наконечник и монтируется простейший фильтр. Этот блок будет отвечать за приемку воды. Нижнюю часть колонны оснащают серией отверстий диаметром 8-10 мм, сверлить рекомендуется в шахматном порядке. Шаг между условными горизонтальными рядами выбирается в районе 50 мм: слишком близкое расположение может уменьшить прочность колонны. Расстояние от конца иглы до первой линии отверстий – 15 см, это дает возможность сохранить необходимую жесткость наконечника. По линии коммутации первого и второго звена колонны монтируется простейший обратный клапан. Обычно речь идет о шарике, через который вода может проходить только в сторону насоса.

Абиссинская скважина

Конструкция устройства придумана на севере Африки, где сухие и сыпучие пески мешали постройке обычных колодцев. Стены их быстро осыпались, а вода загрязнялась.

Абиссинский колодец гениален в своей простоте. При глубине шахты обычного колодца ее сечение очень узкое. По сути это скважина с ручным насосом для качки воды.

Небольшие размеры позволяют установить его на любом месте, будь то в подвале дома или во дворе. Если его разместить в отапливаемом помещении, то вода не промерзнет даже зимой.

Как всякий источник водоснабжения, абиссинский колодец строится с учетом санитарных норм.

Сначала избавимся от источников загрязнения:

• выгребных ям,
• мусорки,
• канавы.

Комплект оборудования

Основой колодцу послужат стальные трубы с дюймовым сечением. Между собой они фиксируются резьбовым соединением с небольшим шагом.

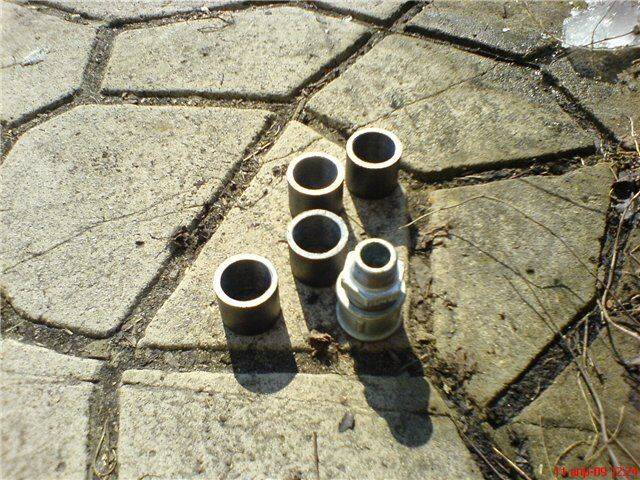

В дополнение на участки с резьбой надевают муфту чуть большего сечения, чем труба.

Важным элементом буровой колонны является игла. Ее используют как для пробивания грунта, так и в качестве фильтра, очищая воду от загрязнений.

Технология изготовления ствола

В промышленном производстве абиссинских колодцев нет. Изготовление установки заказывают в мастерской или делают собственными руками.

Для облегчения погружения в грунт нижний край первой штанги оснащается копьевидным наконечником, его диаметр в широкой части на 3–5 см больше диаметра основной трубы, длина около 10 – 15 см

Для того чтобы сделать скважину иглу понадобятся:

1. Толстостенные трубы ВГП, в маркировке которых указанно «усиленные». Оптимальный размер наружного диаметра трубопроката от 25 до 40 мм. Следует помнить, что чем толще ствол, тем труднее его забивать в землю, а на дебит скважины толщина трубы нисколько не повлияет.
2. Стальной наконечник, выточенный на токарном станке. Длина детали 10-12 см, Ø на 1-2 см больше Ø трубы, чтобы трение грунтов о ствол не замедляло процесс забивки. Наконечник может быть коническим или пирамидальным, но не сваренным из клиновидных обрезков трубы.
3. Стальная сетка плотного галунного плетения, необходимая для устройства дополнительного фильтра. Она предотвратит попадание мелких песчинок и даже глинистой взвеси.

Для изготовления ствола лучше приобрести бесшовный трубопрокат, который при забивке однозначно не даст трещин. Трубу необходимо нарезать на отрезки приблизительно по 1,2 – 1,5 м. В буровом деле они называются штангами.

Указанные размеры рекомендованы на основании наибольшего удобства в работе. Конкретная длина отрезков в обозначенном интервале зависит от предполагаемой глубины выработки. Желательно, чтобы один из них был 1 м для окончательного заглубления в водонос.

Обратный клапан в виде шарика или тарелки предотвращает отток извлекаемой насосом воды в скважину иглу после остановки электромеханического или ручного насоса

Наращивание ствола производится по мере заглубления снаряда, выполняется путем последовательного накручивания отрезков трубы ВГП.

Для осуществления соединений по краям отрезков нарезают по 7 витков сантехнической резьбы и используют стальные муфты. Соединения выполняют герметично, в резьбу укладывается сантехническая пакля.

Полностью изготовить и установить абиссинский колодец несложно своими руками, но если планируется временная эксплуатация копер разумнее взять в аренду

К первому отрезку будущей колонны приваривают наконечник и оснащают примитивным фильтром – это водоприемная часть. В стартовом отрезке трубы сверлят отверстия Ø 8 – 10 мм так, чтобы элементы указанной перфорации располагались в некоем шахматном порядке.

Сверлить отверстия начинают, отступив от нижнего края около 15 см с аналогичной целью сохранения прочностных показателей. В месте соединения первого звена колонны со следующей штангой устанавливается обратный клапан насосной системы.

Чаще всего это шарик, пропускающий воду только по направлению к насосу.

Шаг 1: Перед бурением скважины-иглы нужно запастись инструментом. Общий метраж колонны буровых труб должен быть на 2 – 3 м больше предполагаемой глубины залегания водоносного горизонта. Для облегчения процесса бурения и для организации приямка под устье выработки желательно вырыть шурф

Шаг 2: Если в геологическом разрезе площадки бурения есть валуны и крупная галька, желательно запастись бурами с функцией долота

Шаг 3: Перед началом бурения следует проверить свинчиваемость муфт с буровыми трубами и их количествоЕсли в разрезе участка есть супеси и суглинки, перед установкой в скважину стартовой трубы с фильтром лучше разрушить породу штангой с заостренным наконечником. Если разрез сложен песчаными и гравийными отложениями, проходку абиссинского колодца можно начать с трубы, оснащенной сетчатым фильтром и конусообразным наконечником. Если не планируется установка насосного оборудования в приямок, верхнее звено буровой колонны лучше защитить обсадной трубой, полость которой надо заполнить песком или ПГС

Установка ручного насоса на устье скважины иглы позволит до предела сократить расходы на обустройство источника

Как бурить?

Технология бурения очень проста:

1. Снаряд Нортона устанавливается в приямок, либо подвешивается на треноге, либо забивается в землю. При этом необходимо убедиться, что он расположен строго вертикально.
2. В забитый снаряд устанавливают первую штангу, затем устанавливают на нее подбабок, бабу и верхний хомут, как показано на рисунке.
3. После установки снаряда необходимо продеть трос в шкивы и приступить к забиванию штанги в землю. Для этого бабу просто поднимают на тросе и затем отпускают.
4. После заглубления первой штанги на нее устанавливают вторую, переставляют подбабок, бабу и хомут, после чего повторяют все процедуру.

После достижения предполагаемого водоносного горизонта рекомендуется проверить наличие воды манеркой. В качестве манерки можно использовать отрезок трубы, один конец которого заварен или просто загнут. К манерке привязывают трос, опускают на дно и затем поднимают. Если сухо – бурим дальше. Если появилась вода – дело движется к финалу.

Для того чтобы добиться максимального дебита скважины, следует бурить до нижней точки водоносного горизонта. Ее несложно определить по сопротивлению бура: когда он входит в водоносный горизонт, бур начинает идти легче, а после входа в глиняное дно сопротивление резко возрастает. Если вы получили воду и через некоторое время после этого уперлись в плотный грунт, поздравляем – бурение абиссинского колодца завершено.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе

Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность.

Данное строение собой представляет вертикальную углубленную шахту со стенками.

Итак, вы радостный хозяин дома за городом с большим участком. Это все прекрасно. Но самое основное – обнаружить на участке источник с пресной водой. Сможет помочь в этом забивной колодец. Его достаточно просто сделать без посторонней помощи (читайте детально про технологию). При этом скважина с пресной водой способна выкачивать до 3 кубов воды в час.

Рассмотрим, как оборудовать колодец из труб.

Устройство питьевого резервуара

Абиссинская конструкция собой представляет скважину из труб сделанных из металла. Эти трубы объединяют сантехническим льном или муфтами герметизированными силиконом. Дальше в шахту колодца устанавливается нанос, который выполняет разрежение и откачивает воду.

Этот колодец можно выстроить собственными руками и при этом не применять особенную технику. Такой пригодной для питья резервуар можно выполнить в гараже, в помещении подвала, на закрытой террасе а также в собственной кухонной комнате.

Конструкция колодца

В конструкцию входят такие элементы:

1. Металлические трубы в 3 метра длиной для установки ключевой магистрали.
2. Муфты из силикона для герметизации швов и уплотнительные резинки.
3. Фильтр, который монтируется перед наконечником снизу.
4. Наконечник из стали.
5. Нанос.

Колодец из пластика

Сегодняшний мир дает возможность применять трубы для забивного колодца по абсолютно передовым технологиям.

Есть:

• Забивной колодец из пнд трубы, полимерные, Трубы ПВХ, которыми пользуются в установке ключевой магистрали.
• Армированные и полипропиленовые применяют для фильтра-наконечника.

Забивной колодец из труб из пластика считается оптимальным решением проблемы с загрязнениями воды для питья. Обычные бетонные резервуары могут загрязняться водами на поверхности, которые просачюются через соединения. Пластиковый бесшовный резервуар решает данную проблематику.

Инструкция изготовления пластикового колодца

Абиссинский колодец собственными руками из труб из пластика выстраивается относительно просто:

1. В первую очередь необходимо выбрать двухслойную трубу диаметр который должен составлять 40 см. Собственно такой продукт приспособлено для установки в почву.
2. Дальше необходимо определить место на участке с ключом воды для питья.
3. Выкапываем яму. Выкапываем яму вглубь на 2 метра. Дальше начинает развиваться отверстие круглой формы. Копаем до того момента, пока не дойдем до воды.
4. Когда возникнет вода, начнем установку пластиковой цельнотянутой трубы.
5. На высоте 50 см необходимо высверлить много дырок.
6. Просветы оборачиваем нетканым материалом двойным слоем.
7. Закрепляем фильтр на пластиковую проволоку. Данная оболочка дает возможность пропускать воду и удерживать песок.
8. Дальше готовую трубу из пластика опускаем в шахту колодца до самого дня.
9. Труба сыпется песком. Приблизительно на высоте 1 метр трубу необходимо утеплять пенополистиролом.
10. В конце в шахту опускается насос погружной и начинается раскачка.

Совет: для увеличения качества воды можно загрузить в просвет трубы шунгит и кварцевой песок маленьким слоем. Это выполняется по окончанию раскачки колодца.

Если применять для обустройства питьевого резервуара особые трубы из пластика, то вы намного облегчите собственную работу по их процессу установки и сделаете лучше качество воды для питья. При этом пластиковый резервуар гарантирует самую большую защиту от грязи воды без добавочных вариантов герметизации.

Будем надеятся, что материал был вам полезен. Станем благодарны, если поделитесь им в соцсетях.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность. Данное строение собой представляет вертикальную…

Обустройство колодца

После завершения бурения скважины колодец выглядит как труба, выходящая из земли. Для её преобразования в полноценный источник водоснабжения надо сделать следующее.

• Засыпьте щебенкой пространство вокруг трубы.
• Поверх щебенки сделаем отмосток — площадку из бетона, которая располагается немного выше уровня грунта. Это позволит защитить трубу от воздействий извне и не даст попасть влаге к водозабору.
• Для подъема воды можно использовать обычный ручной насос, установленный на оголовке трубы.
• Так как глубина источника водоснабжения невелика, то добыча воды осуществляется поверхностным насосом. Его входной патрубок опускается в трубу, пока не достигнет уровня воды. На конец входного шланга насоса следует установить фильтрующую сетку.

Альтернативным вариантом будет использование погружного насоса, но он обойдётся дороже. Это узкоспециализированное устройство, используемое при добыче воды из больших глубин.

https://youtube.com/watch?v=VfgJK9TrPoo

Обустройство абиссинского колодца для круглогодичной работы

Для постоянного проживания на даче или в загородном доме стоит подумать о работе колодца круглый год. Чтобы зимой вода не промерзла, насос следует размещать в помещении с температурой выше нуля или в кессоне. Кессон бывает углубленным ниже уровня промерзания или в качестве готового строения из пластика или железа. Напоминает бочонок, углубленный в землю.

Кессон можно уплотнить дополнительным слоем из материалов, который невосприимчив к грунту. Трубопровод утепляется как пассивным слоем, так и с помощью активного отопления типа греющего кабеля.

Подготовка необходимых материалов

Конструкция абиссинской скважины крайне проста и состоит из комплекта металлических труб длиной 1-2 м, соединенных между собой с помощью муфт, трубы-фильтра в нижней части для забора воды и насоса на поверхности грунта.

Устройство абиссинской скважины

Шаг 1. Трубы предпочтительны оцинкованные или из нержавеющей стали для защиты от коррозии, диаметр труб – 1-1½ дюйма (примерно 2,5-3,8 см). Медные трубы не подходят из-за мягкости металла, к тому же медь способна отдавать свободные ионы воде, отравляя ее. На трубах, кроме самой нижней, с обеих сторон нарезают внешнюю резьбу.

Комплект труб

Шаг 2. В нижней трубе, представляющей собой водозаборник с фильтром, выполняют перфорацию. Длина перфорированной части – 700-1000 мм. Диаметр отверстий — 8-10 мм, межцентровое расстояние между отверстиями – 50 мм. Отверстия располагают в шахматном порядке. Поверх перфорированной части выполняют намотку из нержавеющей проволоки согласно схеме.

Фильтр для абиссинской скважины из проволоки

Вместо проволоки можно использовать мелкоячеистую сетку гарпунного или полотняного плетения из нержавеющей стали. Сетку туго оборачивают вокруг перфорированной части трубы и припаивают по всем стыкам.

Фильтр на трубе

На верхнем конце трубы нарезают резьбу для соединения с муфтой.

Шаг 3. На нижний конец трубы приваривают копьевидный наконечник из закаленной стали, облегчающий забивание скважины. Диаметр наконечника в месте соединения с трубой должен быть на 15-20 мм больше, чем диаметр трубы — это облегчает прохождение через грунт при забивании.

Приваренный наконечник

Шаг 4. Количество труб в комплекте зависит от предполагаемой глубины скважины. Их соединяют с помощью резьбовой муфты, на резьбу для прочности наматывают лен или фторопластовую нить. Муфты предпочтительнее брать толстостенные, с толщиной стенок 5 мм – такие изделия прочнее.

Муфты для соединения труб

Шаг 5. Для забивания труб в землю изготавливают твердосплавный забивной наконечник. Наконечник имеет внутреннюю резьбу и накручивается на очередную секцию трубы.

Забивной наконечник

Шаг 6. Забивают трубы с помощью кувалды или бабки. Бабка представляет собой стальной цилиндр, в котором высверлено отверстие чуть больше диаметра используемой трубы. Ударная поверхность внутри цилиндра соответствует конусовидной форме ударного наконечника для того, чтобы центрировать удар. Снизу на бабку крепится съемное кольцо по диаметру трубы, чтобы при забивании избежать перекосов. Бабка с обеих сторон оснащена рукоятками для подъема.

Бабка

Шаг 7. Иногда бабку делают со сквозным отверстием, в этом случае вместо ударного наконечника используют подбабок, который крепят на трубу на удобной высоте. Удар в этом случае приходится не по концу трубы, что уменьшает шансы погнуть ее при прохождении плотных слоев грунта.

Чертежи приспособлений для забивания абиссинской скважины

Для облегчения подъема бабки изготавливают хомут с блоками. В этом случае бабку поднимают вдвоем с двух сторон через блоки, опускается она под собственной тяжестью.

Забивание абиссинской скважины бабкой с подбабком

Шаг 8. Для первичной прокачки скважины и очистки ее от песка рекомендуется использовать ручной насос. Если в дальнейшем вы планируете установить насосную станцию, ручной насос можно не покупать, а взять в аренду.

Ручной насос

Шаг 9. При размещении насосного оборудования в кессоне, после установки скважины необходимо выкопать котлован под его (кессона) установку. Глубина не утепленного кессона должна быть больше уровня промерзания грунта.

Кессон для скважины
