Адаптер для скважины — монтаж своими руками

Критерии выбора адаптера

Адаптер для скважины выбирается с учетом целого ряда критериев:

  • Подобная покупка совершается лишь у проверенного продавца или в магазине, сотрудники которого готовы предоставить документы, подтверждающие качество изделия. Не следует совершать покупку, соблазнившись низкой ценой или внешней красотой. Зачастую подобные адаптеры изготавливаются из порошкового металла. Такое устройство вряд ли прослужит долго.
  • Такие изделия изготавливаются исключительно из металлов, не поддающихся воздействию коррозии. Зачастую это латунь или нержавеющая сталь. Не следует приобретать конструкции, сделанные из железа, но имеющие красивое гальваническое покрытие.
  • Нужно стремиться приобрести адаптер известных производителей. Как правило, подобные бренды на слуху, поэтому сделать неправильный выбор довольно сложно.
  • Установка адаптера производится на трубы различного диаметра. Как правило, это 1 или 1,24 дюйма. Прежде чем выбрать устройство, нужно убедиться в точности параметров.

Соблюдая эти несложные правила, можно подобрать адаптер по выгодной цене, при этом имеющий высокие эксплуатационные характеристики.

Как сделать монтаж адаптера

Установка любого изделия должна начинаться с внимательного прочтения инструкции. Ее нужно читать сразу, а не после того как что-то сломалось.

Каждый адаптер, купленный у добросовестного продавца, содержит в своей комплектации руководство по эксплуатации.

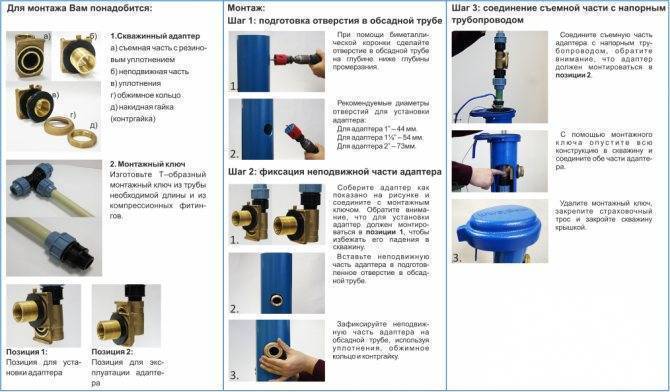

Примеры инструкций представлены на фото.

Ещё один вариант.

После того как инструкция внимательно изучена, можно приступать к выполнению подготовительных работ:

  • для начала нужно получить доступ к месту монтажа, которое расположено на 10 сантиметров ниже уровня промерзания почвы. Иными словами, нужно хорошенько поработать лопатой;
  • далее надо проделать отверстие в рабочей колонне скважины. Если она изготовлена из стали, то придется повозиться, в то же время просверлить отверстие в пластиковой трубе гораздо проще;
  • последний этап подготовительных работ заключается в зачистке краев отверстия от заусенцев. Для этого можно использовать обыкновенную наждачную бумагу.

На этом подготовительные работы можно считать завершенными. Далее производится установка. Она выполняется в следующем порядке:

  • Первым делом производится установка внутренней части адаптера. Сделать это сложно. Во-первых, она уже должна быть присоединена к подающей трубе, а та в свое время установлена на насосе. Таким образом, конструкция имеет довольно внушительный вес. Во-вторых, опускание внутренней части в узкое отверстие на немалую глубину производится с использованием монтажного ключа. Он представляет собой устройство из обрезков трубы Т-образной формы. Рычаг ключа заканчивается резьбой, имеющей диаметр ответной части адаптера. Монтажный ключ вкручивается во внутреннюю часть, после чего вся конструкция опускается в осадную трубу и размещается в нужном положении. Такую работу нужно проводить минимум вдвоем.
  • Вторую часть адаптера установить проще. Она соединяется с водопроводной трубой и фиксируется обжимным кольцом и гайкой. Не следует забывать об уплотнителе. Гайка должна быть закручена плотно, но без применения чрезмерных усилий. В противном случае фитинг лопнет.
  • После того как обе части установлены, монтажный ключ выворачивается, а работа может считаться завершенной.

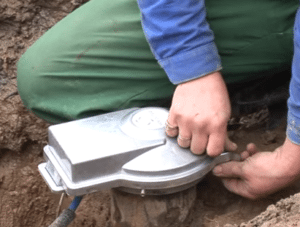

Все, что осталось сделать — это установить крышку на колонну скважины, не забыв предусмотреть защиту электрического кабеля, подключенного к насосу.

При проведении монтажа нельзя допускать ошибок. Поэтому, не имея опыта проведения монтажных и сантехнических работ, лучше прибегнуть к помощи специалистов в этой области. Пожалуй, самой опасной ошибкой может стать падение внутренней части в скважину, что крайне нежелательно. Достать ее будет довольно сложно.

Как устанавливается адаптер

Установка скважинного адаптера своими руками должна выполняться в комплексе, то есть не нужно врезать адаптер, а потом идти покупать насос, все должно быть готово. Единственное что можно сделать заранее, это выкопать траншею.

ИллюстрацииРекомендации
Инструмент.

  • Разводной или газовый ключ;
  • Лопата;
  • Круглая биметаллическая коронка;
  • Электродрель;
  • Монтажный кронштейн длиной около 2 м (кусок трубы с резьбой на конце, резьба должна подходить к внутренней части монтажного хвостовика адаптера).
Материалы.

  • Фум-лента;
  • При установке адаптера прокладки и прочая фурнитура идет в комплекте с адаптером.
Глубина установки.

В средней полосе России точка промерзания грунта находится на глубине примерно 1,- 1,4 м.

Первичная сборка.

Начинать лучше со сборки насосной группы:

  1. Переходник на ПНД трубу;
  2. Глубинный насос;
  3. Обратный клапан;
  4. Стальной страховочный трос.
Обустройство скважины

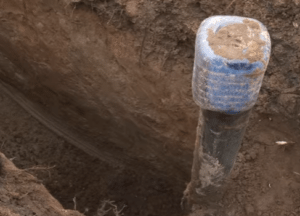

Обычно оголовок скважины устанавливается на высоте 10-15 см над землей, поэтому начинаем с обрезки обсадной колонны болгаркой;

.

Установка адаптера

Сначала проверяем комплектацию. Контактные поверхности можно смазать маслом, но это не обязательно, ведь если соединение будет не достаточно плотным, вы этого не заметите, так как вода уйдет обратно в скважину;

.

Подключаем вывод на дом.

  • Для подключения ПНД трубы идущей к дому я использовал латунный переходник;
  • Он вкручивается в адаптер для скважины, но на резьбу перед этим нужно намотать несколько витков уплотнительной фум ленты;
Опускаем и подсоединяем насос

Чтобы опустить в скважину насос с питающим кабелем и страховочным тросом усилий 1 человека мало, я задействовал троих, и было довольно тяжело;

.

Что лучше, кессон или скважинный адаптер

Когда перед вами возникает задача оборудования новой скважины, вполне естественно, что требуется провести поиск оптимального варианта. Учитывая то, что кессон и скважный адаптер – это две разные технологии организации подключения к скважине ниже глубины промерзания, однозначно ответить, какая из них лучше, просто невозможно.

Тем не менее, по сравнению с установкой кессона, монтаж скважного переходника:

  • Требует меньше трудозатрат;
  • Обходится намного дешевле как в плане оплаты работы по его монтажу, так и в плане закупки оборудования и материалов;
  • Быстро устанавливается на скважину;
  • Требует минимального обслуживания.

Кроме того, установка переходника практически исключает возможность кражи насоса, поскольку перекрывает собой часть обсадной системы. Что касается долговечности конструкции, то при выборе изделия, изготовленного из латуни с хорошими прокладками, система не потребует вмешательства длительное время.

К недостаткам использования переходника для скважины можно отнести только неудобство его обслуживания, для которого его придется откапывать до глубины установки.

Скважинный адаптер или кессон: плюсы и минусы

Сравним что лучше кессон или скважинный адаптер.

Достоинства устройства:

  1. значительно дешевле монтажа кессона. Цена бронзовой модели не больше 8 000 рублей. Цена кессона начинается с 50 тысяч рублей.
  2. Установку переходника сделает человек без навыков строителя. Сложное оборудование со сваркой не потребуется. Самое трудоемкое — копка траншей для обвязки и земли вокруг скважины до места установки переходника.
  3. Надёжность конструкции связана с тем, что элементы переходника герметичные. Для этого монтируйте без ошибок. Если весной или после дождя на даче скапливается вода — герметичность не даст грязи попасть в чистый подземный источник.
  4. Соединения сделаны из твёрдых компонентов. Не стоит опасаться что насос упадёт и застрянет. Части адаптера держат груз до половины тонны.
  5. Конструкция, состоящая из двух частей — зафиксированной внешней и съёмной внутренней легко разъединяется через «ласточкин хвост». Поднимать насосное оборудование для профилактики будет не сложно.
  6. Скважина с адаптером занимает мало места, не нарушает вид участка. Кессон занимает столько же места, как и погреб, наземный вариант соизмерим с небольшим сараем. Если под землей проходят кабели или водопроводы — переходник решение проблемы.
  7. Насос, подвешенный через адаптер украсть трудно. Для этого вору нужен монтажный ключ, чтобы отвинтить переходник, и достать насос.

Основные недостатки:

  1. Главный — нужно специально отведенное место в доме для установки гидроаккумулятора с автоматикой.
  2. Вынимать насос из кессона проще чем через скважинный адаптер. Ворам, правда тоже легче, если оставить кессон без замка.
  3. Чтобы обвязка оставалась герметичной, нужно регулярно разъединять узлы для замены резиновых уплотнителей.
  4. Материалы из латуни окисляться и элементы устройства «срастаются». Где контакт с водой используйте неокисляемые сплавы как бронза. Обсадные трубы для обвязки применяйте из нержавеющей стали.

Инструктаж по оснащению скважины адаптером


Инструкция по установке адаптера в пластиковую обсадную трубу Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом “ласточкин хвост”, что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Подготовка необходимых материалов

Для установки адаптера на скважину потребуется набор инструментов:

  • лопата штыкового типа;
  • электрическая дрель или шуруповерт;
  • фреза для резки боковой стенки обсадной трубы;
  • набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.

Монтаж ответной части

Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.

Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).

А что такое кессон для скважины

Цель кессона — укрытие оголовка скважины от замерзания и отведение водоподающих труб ниже уровня промерзания грунта. В отличие от адаптера, в кессоне есть возможность сделать вывод на различные постройки, развести на 2 или 3 дома, сделать отдельный слив для каждого направления. Слив воды можно сделать обратно в скважину или в ведро, вопрос цены.

Кроме того, в кессоне можно разместить мембранный бак и автоматику давления. Все соединения в кессоне находятся в зоне видимости, их всегда можно обслужить. Также нет ограничений по глубине. Но не все кессоны хороши, есть бетонные или кирпичные или любые другие иммитации, которые не выполняют свою функцию и весной стоят полные воды.

  • Любая глубина скважины.
  • Вывод воды куда угодно.
  • Слив воды для каждого строения отдельно.
  • Бак и автоматика давления внутри кессона.
  • Легко обслуживать.
  • Дороже адаптера

Полезные рекомендации

Преимуществ у подобной системы достаточно много. Это касается и цены, относительной простоты установки и обустройства скважины с адаптером, что позволит сэкономить дополнительные средства

Но очень важно правильно выбрать приспособление. Если стараться максимально сэкономить, можно столкнуться с такой проблемой, как короткий срок службы

Многие адаптеры, которые выполнены из некачественных материалов, могут даже ухудшать качество питьевой воды, а это уже опасно для здоровья. Поэтому к выбору оборудования необходимо подойти максимально ответственно.

Стоит учитывать и то, что даже самый качественный оголовок для скважины, который по гарантии производителя может прослужить несколько десятков лет, периодически нужно проверять и менять расходники, то есть уплотнители. Подобные работы рекомендуется проводить каждые 5-7 лет. Сам процесс простой, но, чтобы добраться до нужного участка, нередко приходится рыть траншею, а это дополнительные расходы сил и финансов.

Подобные профилактические работы будут полезны еще и по причине того, что так трубы не «прилипнут» друг к другу. Такие ситуации нередко встречаются, когда речь идет о конструкциях, на которые продолжительное время оказывалось воздействие воды. Если время от времени развинчивать крепления, а после соединять их, то в будущем не придется сталкиваться с такой проблемой, когда отдельные элементы станет просто невозможно демонтировать.

Несмотря на некоторые сложности, именно адаптер для скважины считается оптимальным вариантом в соотношении цены и качества. Правильно подобранный и установленный элемент будет не только долговечным, но и надежным. Он не пропустит в воду вредные примеси, поэтому можно не переживать о том, что семья будет пить грязную и опасную жидкость.

Для чего необходим скважинный адаптер

Чтобы эту работу сделать правильно, надо знать какие функции он выполняет и для чего предназначается.

Итак:

  • Целью, для чего используются адаптеры для скважин, является необходимость подведения трубы, которая подает воду от скважинного насоса к дому, в работающую трубу колодца на глубину, которая больше величины промерзания почвы. Но в тоже время нужно не нарушить, с одной стороны, надежность обсадной трубы скважины, не допустить, чтобы в трубу попали талые воды, а с другой стороны, сохранить способ разборки самого насоса и трубы, которая используется для подъема воды из водоносного слоя.
  • Если все установлено правильно и безупречно работает, других сооружений, как кессон, приямок, специально оборудованное теплое помещение над колодцем обустраивать не требуется: вся система, по которой вода попадает в дом, защищается от промерзания, и при этом остается возможность ремонта и эксплуатации, как колодца, так и насоса, погруженного в нее.

Основные преимущества

Сделав такой выбор вы приобретете несколько преимуществ, их стоит знать и только после этого принимать правильное решение:

  • Это не сложный монтаж, который не составит труда сделать своими руками. Вы не понесете в этом вопросе затрат;
  • Цена самого изделия не высокая, поэтому по карману всем;
  • Установка не отнимает много времени;
  • На этом можно и сэкономить, пропадает проблема с установкой кессона и изготовлением приямка. Это уже пойдет на снижение затрат;
  • Вы получаете возможность полностью скрыть скважину, она будет находится под грунтом.

Это основные преимущества. Но сразу принимать решения не стоит. Надо сначала все взвесить, на сколько такая установка будет целесообразна именно в вашем случае.

Устанавливаем основную часть

  • В самом начале отмеряем необходимое расстояние до того места, где будет установлен адаптер.
  • После этого биметаллической фрезой в обсадной трубе высверливается отверстие нужного диаметра.
  • Из отрезка трубы с резьбой и фитингов изготавливается Т-образный ключ, с помощью которого основная часть подается внутрь и помещается в отверстие.
  • Необходимо предварительно смазать уплотнительную резинку герметиком, чтобы исключить ее падение в скважину.
  • С наружной стороны трубы адаптер затягивается гайкой с уплотнителем.
  • После выполнения этих действий можно подсоединять коммуникации, подведенные от дома к адаптеру.
  • Устанавливаем ответную часть.
  • В самом начале необходимо правильно отмерять место для установки адаптера на шланг погружного насоса. Для этого собирают всю систему и опускают в скважину.
  • В нужном месте трубу, идущую от насоса, обрезают и устанавливают ответную часть адаптера.
  • Дальше нам необходимо соединить две части нашего устройства – ответную часть, к которой подсоединен насос с основной, закрепленной на стенке обсадной колонны.
  • Для этого сверху в монтажное отверстие вкручивается отрезок трубы с резьбой, и ответная часть опускается в скважину, где соединяется с основной.
  • После чего вспомогательная труба выкручивается из гнезда.
  • В конце всех работ верхнее отверстие скважины необходимо закрыть крышкой, во избежание попадания внутрь грязи и мусора.

Как видите, ничего сложного в процессе монтажа нет, и любой человек, знакомый с технологией, способен сделать это. Не забывайте также про утилизацию оборудование в случае замены или поломки.

В каких случаях устанавливают адаптеры

  • На неглубокие источники, закачку воды из которых можно производить внешним насосом.
  • При недостаточном бюджете для установки над скважиной дорогостоящего кессона. Итоговая стоимость оборудования источника воды адаптером намного дешевле.
  • Если требуется произвести монтаж водоподающей системы в кратчайшие сроки. Установить адаптер можно самостоятельно в течение нескольких часов. В то же время на оборудование кессона может уйти не один день.
  • Когда в непосредственной близости со скважиной проходят коммуникационные линии, дороги, располагаются фундаменты зданий. Эти факторы затрудняют, или делают полностью невозможной установку кессона.
  • Если скважина используется не круглогодично, например, только в дачный сезон, также можно обойтись установкой адаптера вместо монтажа дорогостоящего кессона.
