Акт опрессовки системы отопления: форма бланка о проведении опрессовки теплотрассы, гидравлические испытания

Алгоритм комплектации документов и порядок составления акта

У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания.

Составлена такая инструкция обычно следующим образом:

1. Обследование отопительного оборудования на предмет трещин, сколов и мест где истончились стенки трубопровода. Трубопровод проверяется с помощью повышенного давления, величина которого повышается в 1,25 раз. При этом его величина не должна быть меньше 2-х атмосфер. Такая проверка проводится для того, чтобы обнаруженная неисправность (если таковая имеется) не стала причиной разногласий заказчика и исполнителя;
2. После проверки выполняются ремонтные работы по устранению трещин, течей и др.
3. Следующим шагом является оформление акта, содержащего информацию о предыдущем этапе. То есть делаются записи о непредусмотренном ремонте;
4. После документального оформления ремонта осуществляется подбор способа промывания отопительной системы в вашем доме. Чаще всего выбирают гидропневматическую промывку, осуществляющуюся с помощью пульпы, содержащей воду и сжатый воздух;
5. Предпоследним шагом становится составление сметы проделанных работ, в стоимость которых включают цену амортизации оборудования, затраты на топливо, на химические вещества и также учитывается труд работников.

На основе всего вышеперечисленного оформляется договор на промывание системы отопления. В данном документе, акте оговорены стоимость оказанных услуг и последовательность их выполнения. В том числе в договоре и форме прописаны обязанности и обязательства заказчика и исполнителя и сроки проведения промывания системы отопления

Очень важно включить в договор штрафы и санкции за невыполнение в срок, либо некачественное ее выполнение. Образец договора

Образец договора

Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы.

Такой пункт называется «ответственность сторон». Также необходимо указать в акте на промывку отопительной системы в каких случаях, в какой ситуации и по каким причинам данный договор может быть расторгнут

На этом этапе работы только начинаются, поскольку перед тем как осуществить промывку отопления необходимо все тщательно проверить и задокументировать как результаты проверки, так и организационные моменты. Составленный договор подписывается сторонами. Нужно помнить о том, что все возникающие спорные вопросы, нерешенные на уровне руководства организации, осуществляющей работы, решаются в судебном порядке

Для этого крайне важно сохранять все документы, подтверждающие осуществление работ представителями компании в вашем доме

Заключительным этапом является проведение непосредственно работ по промыванию системы отопления; затем следует провести вторичную проверку трубопровода и радиаторов на предмет течей и трещин. Затем проводится окончательная проверка на работоспособность и, после оценки работы заказчиком, происходит запуск отопления в доме.

Как проводятся гидропневмоиспытания

В обслуживающих организациях все процессы испытаний и промывки осуществляют после окончания отопительного сезона, чтобы иметь достаточно времени до следующей зимы для проведения ремонтных работ. Этому же принципу рекомендуется следовать и частникам. Осенью, после наполнения системы водой, ее еще раз нужно проверить, чтобы не возникло никаких неожиданностей в холодное время года. Процесс испытаний производят в следующем порядке:

• Как только заканчивается отопительный сезон, нужно проверить состояние запорной арматуры, теплового и элеваторного узлов, трубопроводные стояки в многоэтажных домах.
• После этого стояки промывают в целях профилактики сезонных загрязнений.
• После этого осуществляют контроль всех остальных узлов и агрегатов системы отопления на предмет наличия утечек. Выявленные недостатки устраняют, а поврежденные элементы заменяют на новые.
• В подвале производится контроль теплоизоляции трубопроводов.
• Затем производятся испытательные мероприятия, и система заполняется теплоносителем, если все в норме. Жидкость спокойно может находиться внутри системы, дожидаясь следующего сезона, ведь давление в ней гораздо меньше, чем при испытаниях.

В ходе подготовительных работ нужно устранить все имеющиеся протечки

Порядок проведения испытаний следующий: систему заполняют теплоносителем, после чего к ней подключают компрессор и накачивают ее до уровня проверочного давления, который прописан в СНиП.

Ручной компрессор, подключенный к системе отопления

Специальное насосное оборудование для нагнетания давления может быть ручным или электрическим. Оно имеет контрольно-измерительные приборы, измеряющие давление. Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям.

Манометр имеет параметры и шкалу, которая отвечает необходимым требованиям

К примеру, манометр с классом точности 1,5 используют для контроля за давлением. Диаметр его корпуса должен быть не меньше 160 мм, цена деления не больше 0,1 кгс/см2, что составляет 0,1 атмосферы или 0,01 мПа. Максимальное измеряемое значение не должно быть менее 4/3 от давления, которое используется при проведении испытаний. Стоит отметить, что манометр, как и любой другой измерительный прибор, должен быть проверен и опечатан государственной метрологической службой.

Значения испытательного давления, в соответствии с нормами и правилами, на магистральных трубах должно быть 16 кгс/см2 (1,6 мПа)

Такое давление выдерживают на протяжении 5 минут, после чего снижают до рабочего и осматривают все узлы и детали системы, особое внимание обращая на состояние запорной арматуры. Успешным испытание считается в случае, если не было обнаружено никаких подтеканий, прорывов, запотеваний сальников и фланцев

Внутридомовую разводку на первоначальном пуске испытывают при давлении в полтора – два раза выше, чем рабочее, а на старой системе давление повышают на 25 – 50%. Значения давления при испытании еще зависят от тех приборов, которые установлены в системе. Показатели можно представить в виде таблицы:

Показатели давления в зависимости от установленного оборудования

При проведении испытаний температура теплоносителя должна быть не более 40 – 45 градусов. Температура в помещении не должна быть отрицательной. Перед началом работ воздушные пробки и воздух из системы удаляются полностью.

Ручное нагнетание в систему давления

Показатели, при которых испытание считается успешным

Испытательная опрессовка подтверждает пригодность системы для эксплуатации при соблюдении следующих показателей:

• Если система водяная или паровая, то падение давления в 5 минутный интервал времени не превышает 0,2 кгс/см2 (0,02 мПа).
• При использовании панельных теплообменников за 15 минут давление не должно упасть более чем на 0,1 кгс/см2 (0,01 мПа).
• При опрессовке системы горячего водоснабжения этот показатель должен быть менее 0,5 кгс/см2 (0,05 мПа) за 10 минут.
• Какие-либо подтекания, запотевания, намокания должны быть полностью исключены.

Снижение указанных выше показателей говорит о неисправности, которую следует выявлять и устранять. Для ее выявления нужно проверить абсолютно все приборы и узлы системы. Особо стоит поискать внутри перекрытий, стен и других сложных участках.

После выявления неисправностей и их устранении опрессовка проводится в полном объеме повторно. Только при достижении положительных результатов в системе создают рабочее давление и начинают составлять акт опрессовки системы отопления.

Прием по акту промывки системы отопления

Согласно инструкции, чтобы убедиться в качественно выполненной работе, следует делать контрольные заборы теплоносителя в тепловом узле и на разных участках сети для того, чтобы комиссия могла визуально убедиться в прозрачности воды и отсутствии большого количества взвесей.

Но обычно представители поставщика тепла, при приемке пользуются другим способом. Они вместе с исполнителем работ вскрывают несколько батарей в подъездах и квартирах путем выкручивания глухих радиаторных пробок и визуально оценивают, насколько батарея забита отложениями. Допускается наличие небольшого количества ила, но твердых осадков быть не должно.

После завершения монтажа, но до начала отделочных работ монтажной организацией должны быть выполнены гидростатические испытания системы отопления. По результатам гидростатических испытаний составляется акт по форме, которая предусмотрена СП 73.13330.2012 «Внутренние санитарно-технические системы здания». В соответствии с нормативной документацией полное название акта следующее: акт гидростатического или манометрического испытания на герметичность
. В обиходе этот документ называют акт гидравлического испытания системы отопления
.

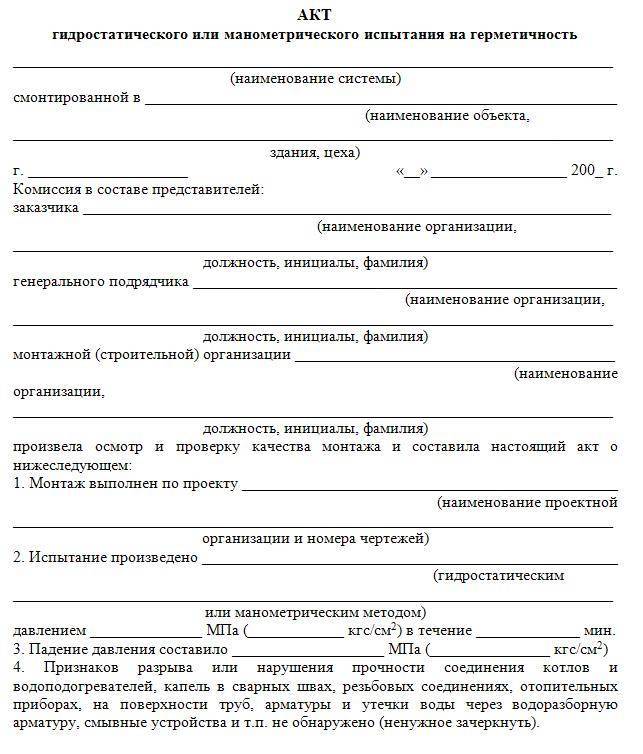

Акт гидравлических испытаний трубопроводов
начинаем заполнять с внесения данных о точном наименовании испытываемой системы. Точное наименование системы указано в проекте (рабочей документации). На следующем этапе заполнения акта указываем наименование объекта (информацию о названии находим в проекте или разрешении на строительство). Далее заполняем данные о месте проведения испытания (название населенного пункта), а также даты утверждения акта.

После того как шапка акта заполнена приступаем к внесению данных о составе приемочной комиссии. В состав комиссии должны входить представители заказчика, генерального подрядчика и монтажной организации. Подробнее с системой взаимоотношений участников строительного процесса можно ознакомиться . По каждому члену комиссии заносим в акт следующие данные: наименование организации и должность, фамилия и инициалы представителя.

Вслед за данными о приемочной комиссии указываем наименование проектной организации и шифр проекта, в соответствии с которым выполнены работы. Затем записываем в акт, что испытания были проведены гидростатическим методом.

1.
Заносим в акт гидравлических испытаний
образец, которого представлен на этой странице, давление которым испытан трубопровод. Давление указываем сразу в двух единицах измерения – МПа и кг/см 2 . Тут же указываем время в течение, которого проводилось испытание системы отопления.

2.
Указываем значение падения давления во время испытания. Данные заносятся сразу в двух единицах измерения – МПа и кг/см 2 .

3.
Указываем наличие дефектов, которые были обнаружены в процессе или после испытания.

На основании полученных данных приемочная комиссия делает выводы о соответствии или несоответствии смонтированной системы отопления проектной и нормативной документации, а также выносится решение – признается ли трубопровод выдержавшим испытание или нет.

После завершения испытаний акт гидравлического испытания
подписывается всеми членами комиссии. Изменение формы акта и отклонения от нее не допускаются.

Промывкой отопительных систем занимаются специализированные организации после предварительного заключения соответствующего договора. По окончании работ промывки систем отопления. Образец и внешний вид этого документа зависят от комплекса проводимых специалистами мероприятий.

Алгоритм комплектации документов и порядок составления акта

У организаций, занимающихся ремонтом и техническим обслуживанием отопительных систем существует алгоритм составления документов и порядок составления актов, определяющая порядок промывания.

Составлена такая инструкция обычно следующим образом:

1. Обследование отопительного оборудования на предмет трещин, сколов и мест где истончились стенки трубопровода. Трубопровод проверяется с помощью повышенного давления, величина которого повышается в 1,25 раз. При этом его величина не должна быть меньше 2-х атмосфер. Такая проверка проводится для того, чтобы обнаруженная неисправность (если таковая имеется) не стала причиной разногласий заказчика и исполнителя;
2. После проверки выполняются ремонтные работы по устранению трещин, течей и др.
3. Следующим шагом является оформление акта, содержащего информацию о предыдущем этапе. То есть делаются записи о непредусмотренном ремонте;
4. После документального оформления ремонта осуществляется подбор способа промывания отопительной системы в вашем доме. Чаще всего выбирают гидропневматическую промывку, осуществляющуюся с помощью пульпы, содержащей воду и сжатый воздух;
5. Предпоследним шагом становится составление сметы проделанных работ, в стоимость которых включают цену амортизации оборудования, затраты на топливо, на химические вещества и также учитывается труд работников.

На основе всего вышеперечисленного оформляется договор на промывание системы отопления. В данном документе, акте оговорены стоимость оказанных услуг и последовательность их выполнения. В том числе в договоре и форме прописаны обязанности и обязательства заказчика и исполнителя и сроки проведения промывания системы отопления

Очень важно включить в договор штрафы и санкции за невыполнение в срок, либо некачественное ее выполнение. Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы. Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы

Данные пункты позволят избежать конфликтов и подтолкнут исполнителя к выполнению более качественной и добросовестной работы.

Такой пункт называется «ответственность сторон». Также необходимо указать в акте на промывку отопительной системы в каких случаях, в какой ситуации и по каким причинам данный договор может быть расторгнут

На этом этапе работы только начинаются, поскольку перед тем как осуществить промывку отопления необходимо все тщательно проверить и задокументировать как результаты проверки, так и организационные моменты. Составленный договор подписывается сторонами. Нужно помнить о том, что все возникающие спорные вопросы, нерешенные на уровне руководства организации, осуществляющей работы, решаются в судебном порядке

Для этого крайне важно сохранять все документы, подтверждающие осуществление работ представителями компании в вашем доме

Заключительным этапом является проведение непосредственно работ по промыванию системы отопления; затем следует провести вторичную проверку трубопровода и радиаторов на предмет течей и трещин. Затем проводится окончательная проверка на работоспособность и, после оценки работы заказчиком, происходит запуск отопления в доме.

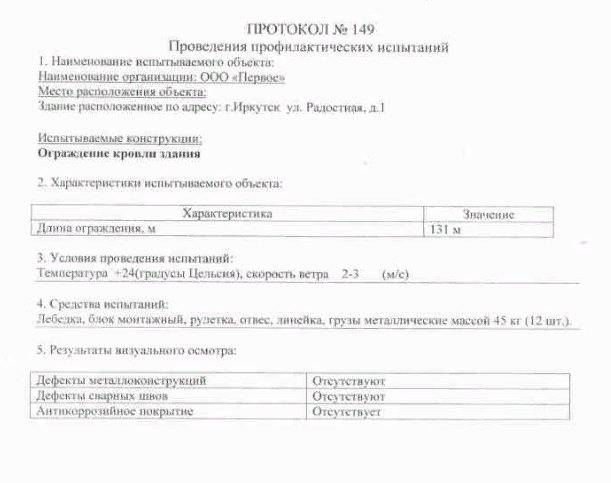

Акт испытания ограждения кровли

Технические требования и методы испытаний кровли закреплены в том же ГОСТе, что и стандарт по пожарным лестницам и стремянкам (53254-2009).

Испытания проводятся с периодичностью в пять лет, проверка целостности – каждый год. Результаты оформляются актами.

Условно заполняемый акт можно разделить на три части:

1. Общие сведения. Сюда вносится информация об испытуемом объекте и проверяющей организации.
2. Информация о проведении проверки (какие манипуляции проводились, какие инструменты использовались).
3. Результаты проверки (соответствие ГОСТам, целостность и безопасность конструкции).

Проводить проверки и испытания имеют право организации с лицензией от МЧС. Обнаруженные дефекты должны быть устранены.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Акт опрессовки

Процедура в многоэтажных домах выполняется силами специалистов профильных организаций. В частном доме за опрессовку отвечает хозяин, который подает заявление в специальную службу. После этого из организаций теплоснабжения приходят мастера, представляют документы допуска к работе, выполняют нужные процедуры.

Форма акта по опрессовке системы отопления включает несколько пунктов:

• подробное описание участка или системы, на которой проводились испытания, в том числе длина участка;
• полный список инструментов и оборудования, применяемого при проведении работ;
• длительность выполнения испытаний, параметры нагрузки давления;
• контрольные показания приборов;
• подписи заказчика, исполнителя, номер сертификата специалиста.

Акт опрессовки – это надежный юридический документ о готовности системы к работе, поэтому важно проконтролировать правильность внесенных записей. При обнаружении протечки не по вине хозяина квартиры или дома, заливе соседей, акт опрессовки может стать оправдательным документом и доказать вину контролирующей организации, за счет чего собственник объекта недвижимости сможет получить страховое возмещение

Смысл и виды опрессовки

В настоящий момент теплоснабжение очень часто выполняется системой «гидроконтура». При этом вода которая нагрелась двигается по трудам, сообщая собственную энергию тепла в помещения. Недопускаются протечки, провод труб для правильной работы обязан быть абсолютно герметичный. Опрессовка же специально делает в трубе объем больше нормального.

Когда это выполняется при помощи воздуха – это называют пневмоопрессовкой.

Когда при помощи воды, то гидроопрессовкой. Заключительный способ является более безопасным и благодаря этому распространен больше. Благодаря этому в качестве бланка приведен пример гидроопрессовки.

При испытаниях рекомендуется не превосходить давление в середине трубы более чем 15 мПа. Если идет речь о поднятии давления при помощи воды, то тут существуют ограничения. Максимально возможное давление не должно быть больше в большинстве случаев рабочее более чем на 30%.

В высотных домах прибегают к пневмоопрессовке, если трубы очень старые и есть вероятность подтопления. Но тогда появляется параметр риска и все жители обязаны быть уведомлены о проводимых испытаниях.

Рабочий процесс несложный, но многоэтапный. Метод выглядит так:

• Происходит подготовка требуемых материалов и оборудования.
• Слив жидкости, которая была в системе отопления прежде.
• Закачивание новой.
• Создание максимально потенциального проверочного давления.
• Снятие контрольных замеров через 10 минут.
• Промывание, регулировка системы для отопления до нормальных показателей давления в середине.
• Документальное оформление выполненных работ, развитие отчетов и актов.

Но так перечень процедур смотрится лишь в случае, если никаких «тонких мест» в отопительной системе нет и, исходя из этого, непроницаемость в ней не нарушается. Если же давление быстро падает, не удерживается, значит, система нуждается в проведении работ по ремонту. В подобной ситуации мастер исполняет необходимые действия (замена трубы, герметизация соединений, очистка и др.), а потом начинает опрессовку изначально. Только выдержавшая тестирование система обогрева бывает допущена к отопительному периоду.

Важный невидимый момент! Опрессовка должна выполняться после чистки и промывки труб. Иначе соляные и остальные отложения в середине их могут завуалировать предполагаемые наружные повреждения и прорывы.

Если на поверхности внутри есть отложения порядка 1 см, то это уменьшает общую отдачу тепла и КПД на 15 и более процентов от общих показателей. Для документального доказательства очистки тоже составляется специализированный акт.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Заявление на выдачу судебного приказа о взыскании долга по ЖКХ: образец

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Акт испытания лестниц, стеллажей и стремянок

Проверка и испытание стеллажей, лестниц и стремянок проводится не реже одного раза в шесть или двенадцать месяцев (зависит от испытуемого объекта и материала, из которого он изготовлен).

Проводить испытания и проверки на безопасную эксплуатацию могут специализированные организации извне или специально созданная на предприятии комиссия. При этом ее члены должны быть обучены, председателем комиссии обычно назначается инженер по охране труда или пожарной безопасности.

В основной части описать испытания стремянок, лестниц и стеллажей:

• в каком количестве были проверены, их инвентарные номера, принадлежность к цеху и отделу;
• какая нагрузка и в течение какого времени использовалась;
• наличие и отсутствие дефектов;
• наличие проставленного инвентарного номера.

Кто может проводить опрессовку?

В новостройках ответственность возлагается на подрядные организации, а в случае подготовки уже работающей системы проверку проводит организация, отвечающая за обслуживание всех инженерных систем объекта.

Правила проведения опрессовочных и других испытательных процессов определены жилищным законодательством. Нормативные акты применяются для всех управляющих компаний вне зависимости от типа строения, в котором они обязаны проводить работы.

В объектах административного и государственного значения проверки, испытания выполняются силами эксплуатирующей организации или подрядчиком, у которого есть допуски и разрешения на работы.

Как проводится опрессовка отопления

1. При опрессовке в систему или ее участок специальным опрессовочным насосом нагнетается избыточное давление, величина которого определяется нормами СНиП.

В нормах учитываются такие факторы, как:

— Тип строения (жилое, административное, промышленное и т.д.);- Количество этажей;- Тип используемых радиаторов отопления.

В зданиях высотой до 3-х этажей обычное рабочее давление не выше 2 атмосфер. При опрессовке давление в системе повышают примерно на 30%.

2. Выдержка. В герметичной системе давление сохраняется неизменным при выдержке 5-10 мин. Если манометр показывает падение — значит есть протечки. Дефекты необходимо обнаружить и устранить, после чего повторить процедуру до успешного результата.

При падении давления необходимо найти и устранить место протечки.

Своевременное проведение испытаний и контроль необходим на любом объекте. Если не проводить регулярные проверки, это может привести к таким неприятным последствиям, как прорыв коммуникаций, затопление помещений, сбоям в работе системы отопления и системы жизнедеятельности всего строения.

Акт опрессовки

В многоквартирных домах опрессовку проводят коммунальные службы. В частном доме ответственность за проведение процедур лежит на владельце строения.

Для проведения опрессовки нужно подать заявку в районные отделения организаций по теплоснабжению или обратиться в частные компании. Специалисты должны иметь допуск к подобным работам и специальное оборудование.

Специалист, выполняющий опрессовку, должен иметь документ о допуске к подобным работам, специальное оборудование и бланк Акта об опрессовке.

Но даже если работы проводятся самостоятельно, «на свой страх и риск», все равно после их завершения будет необходимо провести контрольное испытание в присутствии инспектора, составляющего Акт опрессовки.

Бланк акта обязательно должен быть у мастера, который занимался выполнением этих работ, или же у инспектора, который будет их принимать.

Так как акт опрессовки является важным юридическим документом, который говорит о том, что отопительная система исправна и готова к эксплуатации, необходимо проконтролировать точность и правильность его заполнения. Данные должны располагаться в предназначенных для них строках, записи не должны иметь исправлений и помарок.

Акт опрессовки может стать оправдательным документом, в случае возникновения аварийной ситуации, но может служить и доказательством вины организации, проводившей работы, что позволит получить страховое возмещение собственнику здания.

Акт опрессовки — юридический документ, который может послужить основанием для получения страховки в случае ущерба от аварии отопительной системы.

При необходимости специалисты всегда готовы помочь подготовить вашу отопительную систему к зимнему сезону.
