Воздухоотводчики для систем отопления: виды и установка

Места установки воздухоотводных клапанов

Приспособления устанавливают:

1. В группах безопасности обогревающих котлов. Монтируются вместе с предохранительным клапаном, манометром. Цель — предупреждение выкипания теплоносителя и бесполезной траты топлива во время заторов, путем сброса давления газа.
2. На корпусах гидрострелок. Помогает избежать возникновения воздушных пробок. Применение устройства обязательно!
3. На радиаторах отопления. В батареях скапливаются пузырьки воздуха.
4. В наиболее высоких точках обогревающих трубопроводов. Обязательно — в собранных из пластиковых труб. По причине склонности пропускать кислород из окружающей атмосферы (явление газового осмоса).
5. При монтаже теплого пола. Позволит избавиться от воздушных пробок в витках системы.

Группа безопасности MasterProf

Участки установки автоматического воздухосбросника

Где в схеме отопления с принудительной циркуляцией должен присутствовать воздухосброс для наиболее эффективного выполнения своего прямого предназначения? Как предотвратить образование воздушных пробок в системе? Существует несколько определенных требований:

• Трубопровод необходимо проложить таким образом, чтобы теплоноситель и выделяемый воздух двигались в одном направлении. Смысл состоит в том, чтобы горячий носитель восходил от основного стояка к отдаленным;
• Воздухосбросник монтируется на самых высоких участках. Для этого существует вполне объяснимая законами физики причина: выделение воздуха начинается при уменьшении скорости течения носителя тепла, а процесс этот происходит как раз в наивысших точках;
• Вероятность риска образования воздушных пробок в большой степени присутствует на поворотах трубопровода, на участках перехода с большего на меньший диаметр труб, непосредственно на обогревательных приборах (радиаторах). Поэтому вполне логично устанавливать воздухосборники именно в таких местах.

Чем опасен воздух в отопительной системе

Газы намного легче воды и потому стремятся вверх. Накапливаясь, он сначала сужает полезное сечение трубопровода, тем самым нарушая нормальную циркуляцию теплоносителя. Скорость потока воды снижается. А в дальнейшем и полностью перекрывает все сечение трубы. И движение теплоносителя прекращается. Специалисты называют эту ситуацию, образование воздушной пробки. Теплоноситель остывает, и помещение не получает необходимого тепла. Температурные условия в помещении ухудшаются.

При дальнейшем снижении температуры в помещении, ниже 0 0С, вода в системе замерзает и, расширяясь, повреждает трубы и приборы отопления. При потеплении лед оттаивает и вода, через повреждения устремляется наружу. Происходит затопление помещения и причинение ущерба имуществу. А иногда наносит вред здоровью людей, по причине ожогов.

Чтобы предотвратить нарушения в работе системы отопления, для отвода газа применяют спускной клапан воздуха для системы отопления.

Причины возникновения пробок

Существует несколько причин, по которым воздух может оказаться в контуре отопления:

Воздухоотводчик с боковым выводом

• При заполнении труб водой не до конца залиты все полости.
• Частицы кислорода попадают при пополнении теплоносителя при работе системы.
• Он может подсасываться при эксплуатации контура, если были допущены ошибки при его проектировании.
• В воде находится кислород в адсорбированном виде. Со временем он выделяется, поднимается вверх и скапливается в самых высоких точках.

Правильно спроектированный контур обеспечивает стабильную работу отопления и плотное заполнение при первичной заливке воды под давлением.

Жидкость подается снизу вверх до достижения необходимых показателей в системе. При этом воздух из труб и оборудования постепенно вытесняется.

В открытом контуре он сразу выбрасывается в атмосферу, а в закрытой скапливается в специальных отстойниках. Сохранившийся в жидкости кислород обычно в течение двух-трех дней высвобождается и тоже поднимается вверх. Если в проекте не допущены ошибки, газы не задержатся нигде, кроме отведенных для этого точек, в которых и устанавливаются воздухоотводчики.

Воздухоотводчик в системе отопления

В какой-то степени сгладить проблему можно за счет предварительной деаэрации воды, что поможет снизить содержание в ней кислорода с 30 до 1 грамма на 1 тонну. Заранее определить, насколько загазована жидкость, невозможно. Поэтому в любом случае даже из деаэрированной воды необходимо выводить газы. При нагревании жидкости адсорбированные в ней газы начинают быстрее освобождаться, в то время, как повышение давления этот процесс сдерживает.

Как выбрать и установить воздушный клапан для отопления?

Специалисты советуют покупать качественные изделия у проверенных поставщиков, а не дешевую китайскую продукцию. Выбор воздушного клапана:

• изделия, оснащенные отсекающим краном, являются лучшими, т. к. их можно легко снять и заменить;
• чтобы не пользоваться отвертками и ключами кран Маевского выбирают с ручкой;
• лучшими считаются те модели, которые оснащены дополнительными функциями;
• изделия, покрытые анодированной защитой, не подвергаются окислению.

Но прежде чем покупать клапан для сброса воздуха, нужно ознакомиться с техническими характеристиками отопительного оборудования. Для двухэтажного дома используют устройства с рабочей температурой 100°С. Они качественно работают при давлении в 0,5-7 Бар. Монтаж клапана:

1. Автоматическое устройство для стравливания воздуха монтируют на радиаторах вертикально. При этом колпачок, который закрывает выпускное отверстие, направляется вверх. Такое расположение применяется для прямых и угловых моделей.
2. Шаровой кран монтируют перед спускным клапаном. Это обязательное условие, благодаря которому воздухоотводчик можно снять в любое время, не сливая воду. Иногда вместо шарового крана монтируют отсекающий клапан.
3. Монтаж крана Маевского проводят гаечным ключом. В отличие от разводного ключа, с этим инструментом легче отслеживать уровень затягивания крепежа. Чтобы во время прикручивания устройство не сломалось, его держат за шестигранник, расположенный под камерой, а не за корпус.

Если в многоэтажном доме скопление воздуха произошло после замены радиаторов, то воздухоотводчик монтируют на каждом радиаторе, расположенном в верхнем коллекторе.

Монтаж крана Маевского

Для эффективной работы крана Маевского необходимо обеспечить его правильный монтаж. Воздухоотводчик устанавливается на биметаллический или алюминиевый радиатор Ogint без каких-либо проблем, поскольку размер его резьбы соответствует стандартным размерам отверстий. Главное, правильно выбрать место установки. Кран Маевского нужно ставить в верхней футорке радиатора со стороны, противоположной стороне входа теплоносителя.

Кран Маевского имеет качественное уплотнительное кольцо, которым герметизируется место установки. Также для дополнительной надежности рекомендуется при монтаже использовать ФУМ-ленту.

Помимо радиаторов, установка воздухоотводчиков может осуществляться на полотенцесушитель.

Назначение и виды воздухоотводчиков

Автономные системы теплоснабжения, а также отопительные приборы, подключаемые к магистральной сети, оборудуются специализированными воздухоотводными клапанами. Самыми распространенными среди них считаются ручной кран Маевского и автоматический воздушный вентиль.

В торговой сети реализуются 3 типа воздушных кранов:

1. Традиционного прямого типа, с вертикальной установкой.
2. Угловые 90 градусов. Применяются на приборах отопления в качестве альтернативы крану Маевского, когда конструкция отопительной разводки труб не позволяет применить прямую модификацию.
3. Специализированные воздухоотводчики для приборов отопления.

Угловые и радиаторные воздухоотводчики

В разнообразных нагревательных комплексах порой возникает ситуация, когда необходимо сбрасывать воздух в малодоступных либо удаленных зонах. Там, где инсталлировать традиционный тип воздушного клапана для отопления не получается, поэтому устанавливают угловую конструкцию. Угловой клапан имеет специальный нижний патрубок, с углом поворота 90 С и способен присоединяться к горизонтальному участку.

Требуется обозначить, что угловая конструкция с внешним резьбовым соединением практически ничем, не различается от обычного воздушника и может применяться взамен, если необходимо.

Где правильно устанавливать воздухоотводчики

В различных схемах теплоснабжения имеются зоны, где монтаж воздухоотводчиков обязателен. В профессионально выполненном варианте теплосети, места установки указываются по проекту тепловой сети. Существуют общие подходы к размещению таких защитных устройств. Например, краны Маевского закрепляют на всех отопительных приборах, чтобы выпускать накапливающийся воздух. Точка врезки – в верхней угловой пробке, удаленной от точки включения подающей трубы к прибору отопления, воздух собирается именно в этой зоне. Когда котлоагрегат снабжен встроенным воздухоотводчиком, то на подающей трубе его не устанавливают.

Автоматический воздухоотводчик для отопления требуется ставить вертикально в следующих местах теплосети:

1. Блок безопасности котлоагрегата, работающего в тепловой сети закрытого типа.
2. На подающем и обратном коллекторе системы “теплый пол “.
3. Если во внутридомовой разводки сети отопления, самой высокой точкой будет трубопровод, а не батарея — то в него монтируется поплавковый воздушник.
4. Установка в бак расширитель и бойлер косвенного нагрева выполняется, когда это предусмотрено проектной схемой.
5. На гидрострелке, для разделения контуров нагрева в доме.

Помимо отмеченных зон, воздушники устанавливаются на проблематичных участках теплосети, где вследствие непростых обстоятельств монтажа труб разного диаметра образованы П-компенсаторы верхнего направления. В частности, когда трубы обходят двери или лестничный пролет, а после опять спускаются. В таких устройствах воздух накапливается в 100% случаях, по этой причине в таких местах необходим воздухоотводчик и желательнее — автоматический.

Во внутридомовых схемах отопления многоэтажных домов воздухоотводчики монтируются:

1. На всех коллекторных участках
2. На вертикальных П-компенсаторах.
3. В высшей точке сети каждого стояка многоэтажного здания.

Виды воздухоотводчиков

Клапаны для удаления воздушных пробок бывают автоматическими и ручными. Ко второму типу воздухоотводчиков относят краны Маевского. Их используют не только для вывода воздуха, но и для его запуска, чтобы слить теплоноситель из системы.

Кран Маевского

Это устройство изготавливают из латуни, имеет простую, но надёжную конструкцию. Основные детали крана Маевского – это корпус и винт. Все детали клапана максимально плотно расположены друг другу, благодаря чему теплоноситель не может выйти наружу. Открывают кран с помощью специального ключа, отвёртки или рукой.

Перед тем как убрать воздух из системы отопления, необходимо подготовить ёмкость для теплоносителя и инструменты. Пошаговая инструкция удаления воздушных пробок с помощью крана Маевского:

1. Если система отопления работает с помощью циркуляционного насоса, то его следует выключить на время сброса воздуха.
2. Ключом, отвёрткой или рукой поворачивается кран на 1 оборот против часовой стрелки. Сразу же будет слышно шипение выходящего из радиатора воздуха.
3. Как только начал вытекать теплоноситель, значит, воздушная пробка удалена, кран Маевского обратно закрывают.

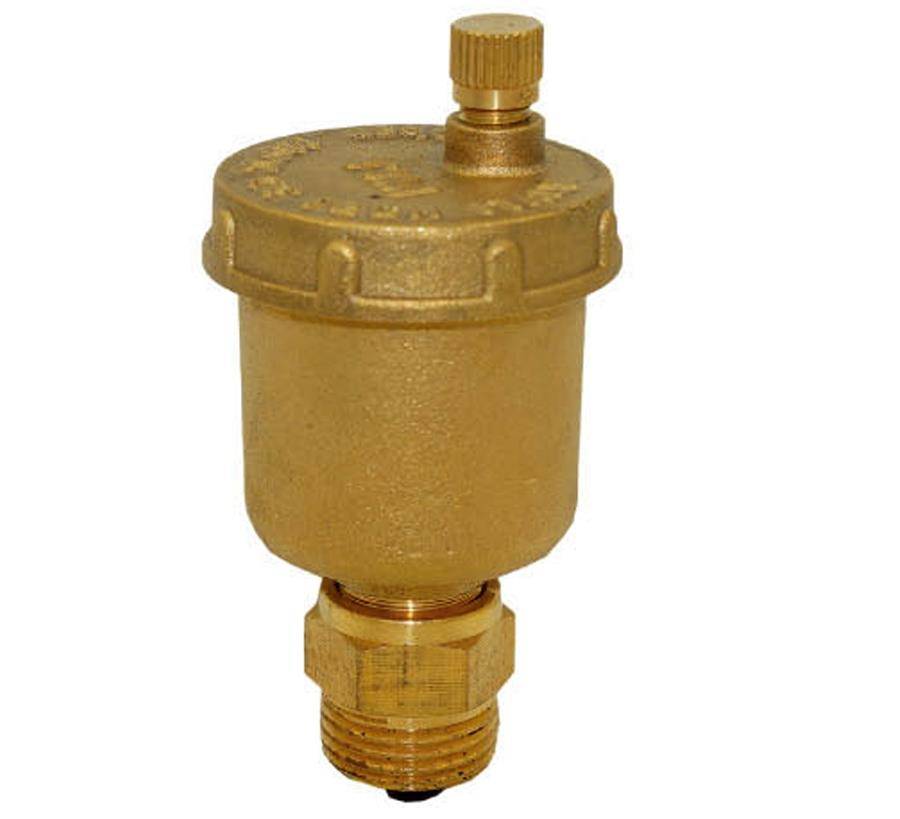

Автоматический воздухоотводчик

Автоматический воздухоотводчик VALTEC VT.502

Это устройство самостоятельно выводит воздух из системы отопления. Устанавливается либо вертикально или горизонтально. Состоит из латунного корпуса, поплавка, выпускного клапана и шарнирного рычага. Чтобы теплоноситель не мог протечь через него, воздухоотводчик оснащён защитным колпачком.

Обратите внимание! Автоматические устройства чувствительны к примесям, содержащимся в воде. Для длительной их эксплуатации в систему отопления дополнительно устанавливаются очистительные фильтры.. Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт

По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан

Принцип работы следующий: если воздуха в камере нет, то выпускной клапан закрыт. По мере его поступления внутрь поплавок опускается. Как только камера полностью заполняется, выпускной клапан открывается, и воздух выводится наружу. После чего поплавок снова закрывает выпускной клапан.

Сепаратор воздуха

Это устройство состоит из металлического корпуса, воздухоотвода, сливного крана и трубки с сеткой. В отличие от обычных воздухоотводчиков, сепаратор сам отбирает воздух из воды. Проходя через сетку теплоноситель завихряется, благодаря чему и образуются пузырьки воздуха. В итоге они поднимаются наверх, и газы удаляются через воздухоотводчик. Помимо воздуха сепаратор отделяет песок, ржавчину и другие примеси. Удаляют шлам через сливной кран, расположенный снаружи на дне корпуса.

Выбор автоматического воздухоотводчика

Чтобы самостоятельно подобрать оборудование для котла, батареи или иного элемента системы отопления, необходимо учитывать:

• вид устройства;
• материал изготовления;
• технические параметры оборудования;
• производителя.

Разновидности

Производителями выпускаются автоматические воздухоотводчики следующих видов:

прямой. Устройство с прямым патрубком монтируется на самую высокую точку системы отопления, отопительный котел или циркуляционный насос;

Устройство для удаления воздуха прямого типа

угловой. Клапан устанавливается на горизонтальных участках отопительной системы или в труднодоступных местах;

Устройство для удаления воздуха углового типа

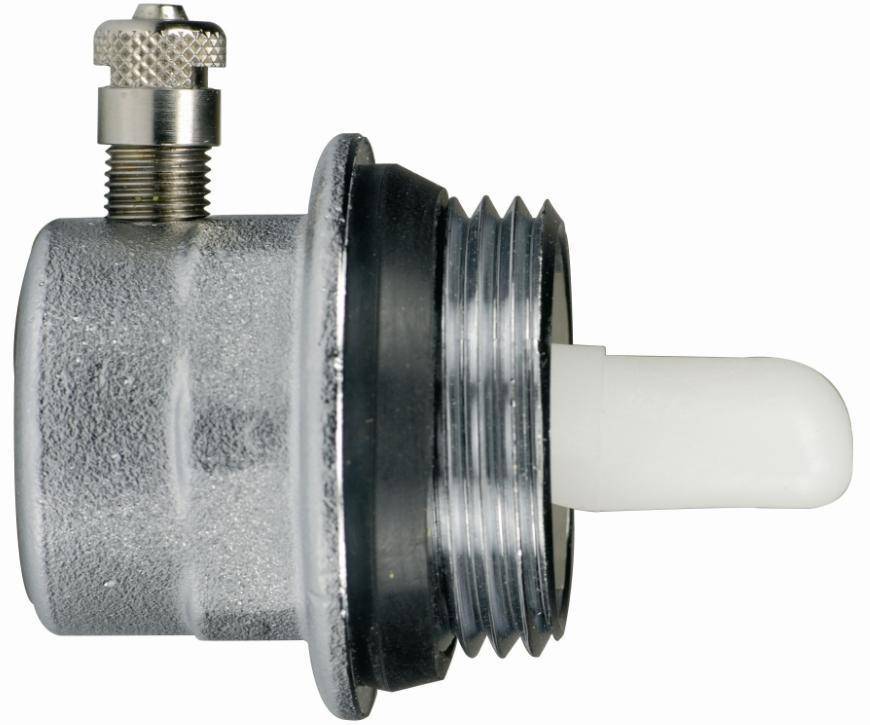

радиаторный. Устройство монтируется непосредственно на батарею вместо обычного крана Маевского.

Оборудование для радиаторов отопления

Независимо от вида оборудования, принцип работы всех воздухоотводчиков одинаков.

Материалы, применяемые для изготовления

Автоматические воздухоотводчики поплавкового типа могут быть изготовлены:

• из нержавеющей стали. Устройства отличаются высоким уровнем устойчивости к коррозии, малым весом, но вместе с тем и относительно высокой стоимостью;
• из латуни. Латунный клапан отличается низкой стоимостью. Для защиты оборудования от коррозии дополнительно наносятся никелевое или цинковое покрытие;

Оборудование, изготовленное из никелированной латуни

• из чугуна. Ввиду большого веса и специфических качеств в настоящее время используется исключительно при наличии отопительной системы, изготовленной из аналогичного материала;
• из меди, никеля и иных сплавов.

Для изготовления поплавка чаще всего используется полиэтилен, отличающийся прочностью, неподверженностью высокой температуре и воздействию примесей.

Определение технических параметров

Воздухоотводчик с обратным клапаном или прямым клапаном должен быть подобран в соответствии с параметрами отопительной системы. Существенное значение имеют:

• вид теплоносителя. Выпускаются устройства, предназначенные для воды, неагрессивных сред и так далее;
• максимальная температура носителя в системе. Большинство современных моделей рассчитаны на температуру до 120°С;
• максимальная температура окружающей среды;
• внутреннее давление в системе отопления.

Дополнительно определяются:

• условный проход (диаметр оборудования);
• высота и ширина оборудования;
• вид и шаг резьбы.

Все параметры воздухоотводчика указываются в сопроводительной документации.

Основные параметры выбора

Обзор популярных производителей

Срок эксплуатации и надежность оборудования, предназначенного для отопительной системы помещения, в большинстве случаев определяется производителем. Наибольшей популярностью пользуются:

компания Flamco (Нидерланды). Воздухоотводчики бренда Flexvent изготавливаются малой или средней мощности и преимущественно предназначаются для бытовых радиаторов отопления;

Оборудование, изготовленное в Нидерландах

• ADCA (Португалия). Компания специализируется на выпуске оборудования для промышленных отопительных сетей, отличающееся высокой мощностью и пропускной способностью;

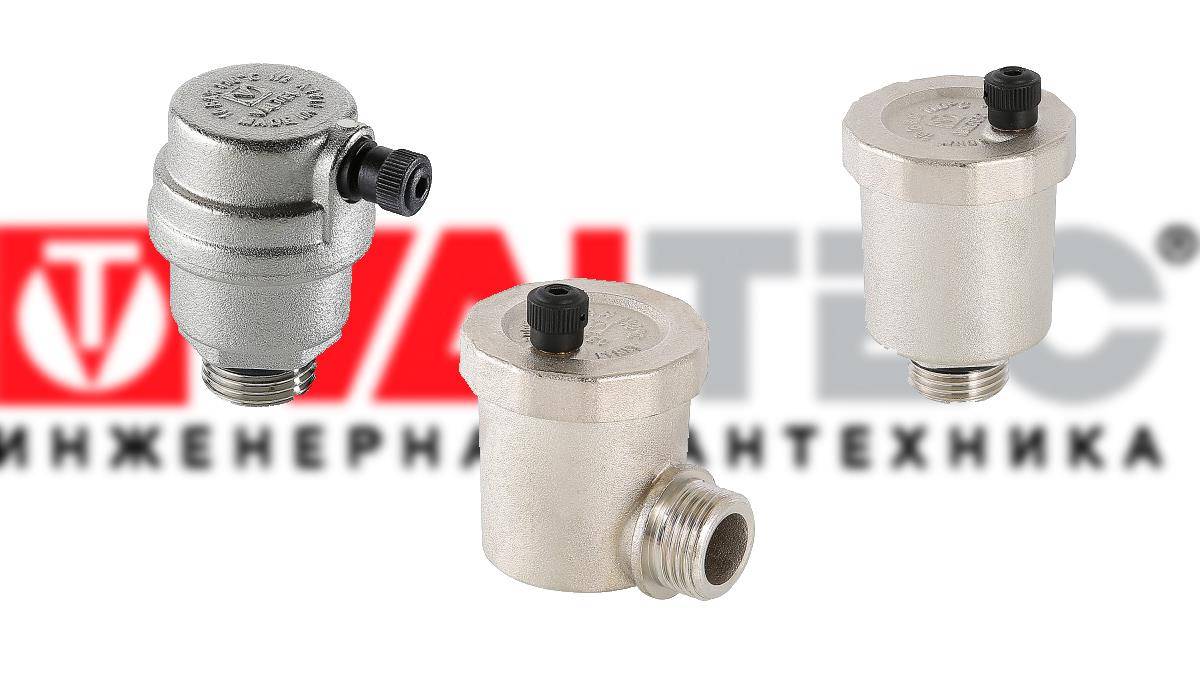

• Valtec (Италия). Производителем изготавливается оборудование разного вида для различных систем отопления. Оно отличается устойчивостью к износу, высоким уровнем герметичности и продолжительным периодом использования (более 10 лет), а также приемлемой стоимостью;

Оборудование для отопления от итальянского производителя

• Данфосс (Дания). Воздухоотводчики серии Airvent Danfoss изготавливаются из латуни. Основными достоинствами являются длительный период использования (от 10 лет), высокое качество и большой ассортимент. Из недостатков можно выделить стоимость продукции, которая в 1,5 – 2 раза выше аналогов;
• Itap (Италия). Оборудование отличается приемлемой стоимостью и длительным периодом эксплуатации.
• Navien (Корея). Продукция компании Навьен обладает популярностью благодаря невысокой стоимости и качеству, которое достигается благодаря использованию запчастей, производимых в Японии.

Устройство, принцип работы и разновидности воздухоотводчиков, работающих в автоматическом режиме представлены на видео.

Установить автоматический воздухоотводчик от компании Valtec или иного производителя можно самостоятельно. При монтаже следует дополнительно позаботиться о герметичности резьбового соединения и использовать ФУМ-ленту, льняную нить или иные средства для герметизации. При установке следует учитывать, что спускной клапан оборудования должен быть направлен четко вверх.

Клапан автоматического сброса воздуха из системы отопления

В отопительной системе с жидкостным теплоносителем используется целый ряд специализированных элементов, обеспечивающих надежность и эффективность ее эксплуатации. К их числу относится воздушный клапан (сепаратор) для отопления. Устройство для сброса воздуха из системы отопления дает возможность удалять газы, скопившиеся в трубопроводе и радиаторах.

Когда в трубопроводе образуется воздушная пробка, она стремится к самой высокой точке радиатора или отопительного контура в целом. Если в этом месте установлен автоматический клапан для выпуска воздуха, теплоноситель из его внутренней камеры вытесняется газами.

При вытеснении жидкости поплавок опускается вниз и открывает клапан, в результате чего стравливаются газы из трубопровода отопления, и камера вновь заполняется теплоносителем.

Клапан для автоматического сброса воздуха из системы отопления со временем заиливается, зарастает накипью. Это приводит к заеданию механизма, потере герметичности клапана – через него начинает просачиваться влага. Такое устройство требует замены — автоматические воздушники не подлежат ремонту.

Количество автоматических воздухоотводчиков зависит от особенностей отопительной системы.

• Устройство требуется для установки:
• в составе группы безопасности котельного агрегата на выходном патрубке водяной рубашки, где теплоноситель нагрет до максимальной температуры;
• на самой высокой точке вертикальных стояков — именно туда поднимаются и скапливаются газообразные вещества;
• на распределительные коллекторы теплых полов, чтобы можно было стравливать воздух из контуров;
• на П-образные петли из полимерных труб, которые обустраиваются для компенсации теплового расширения трубопровода.

Принципы выбора

Воздушные клапаны для системы отопления могут входить в состав группы безопасности или комплект коллектора для теплого пола, поставляться вместе с приборами отопления.

Автовоздушник подбирается с учетом его рабочих параметров (максимально допустимая температура и давление), они должны соответствовать характеристикам отопительной системы. По исполнению подразделяются на прямые и угловые устройства, горизонтальные и вертикальные.

1. Краны Маевского различаются способом откручивания рабочего винта:
2. с головкой штока под специальный ключ (неудобство состоит в том, что ключа в нужный момент может не оказаться под рукой);
3. с несъемной рукояткой (нельзя использовать в местах, доступных детям младшего возраста, чтобы исключить опасность ожога нагретым теплоносителем;
4. со шлицем под плоскую отвертку (самый удобный и безопасный вариант).

Чтобы оснастить отопительную систему надежным воздуховыпускным клапаном, рекомендуется выбирать продукцию известных марок. Следует избегать дешевых изделий из хрупкого силумина, имитирующего латунь.

Чем опасен воздух в отопительной системе

Растворенный в теплоносителе воздух постепенно выводит из строя стальные трубы и радиаторы, элементы котельного агрегата. Коррозионная активность воздуха, который был сначала растворен в воде, а затем выделился при нагреве, заметно превышает показатели атмосферного воздуха за счет повышенного содержания кислорода.

Скопившиеся в трубопроводе газы не только провоцируют или ускоряют коррозию металлических элементов, но и формируют воздушные пробки, которые мешают системе отопления полноценно функционировать:
Из-за газовых пробок ухудшается циркуляция теплоносителя, в серьезных случаях движение жидкости по трубам может быть полностью блокировано. В такой ситуации приборы отопления быстро остывают.
Воздушные пробки работают как теплоизолятор, и, если газы скопились в верхней части батареи, она хуже прогревается и отдает помещению меньше тепловой энергии.
При наличии воздушных пробок движение теплоносителя по контуру отопления сопровождается громкими булькающими звуками и журчанием, что нарушает акустический комфорт в доме.

Циркуляционные насосы не рассчитаны на перекачку газов, при работе с завоздушенным теплоносителем подшипник и крыльчатка насосного агрегата изнашиваются значительно быстрее.
Специальные воздухоотводные устройства позволяют решить проблемы, связанные с завоздушиванием системы отопления

Важно правильно подобрать клапаны для стравливания воздуха и грамотно определить места расположения этих элементов.

https://youtube.com/watch?v=Q4LOLnuFOoc

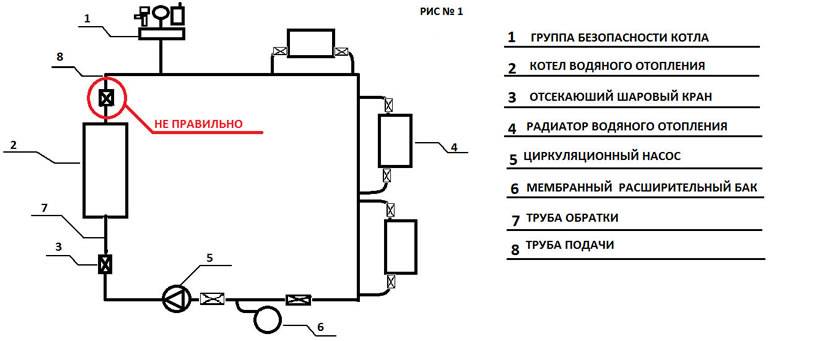

Неправильная установка группы безопасности

Устанавливается она на подачу. В силу незнания или неграмотности многие, устанавливая группу безопасности, ставят отсекающий кран между котлом и группой безопасности (рис.1),

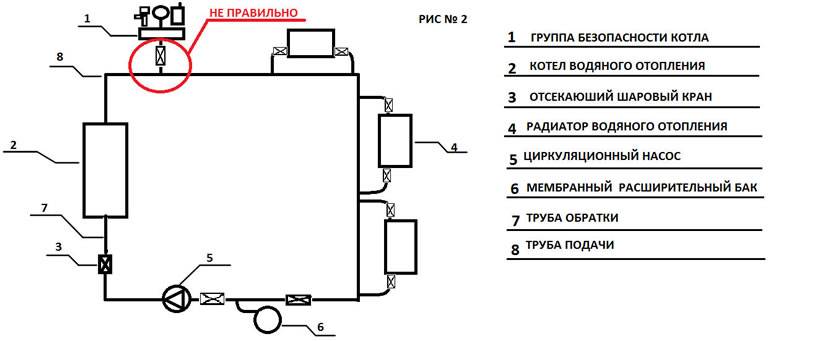

либо непоредственно на группу безопасности (рис.2),

аргументируя это тем, что в случае выхода котла из строя можно будет его заменить или произвести ремонтные работы. В обоих случаях установка была произведена не правильно и, в случае выхода котла из строя, сервисные центры откажут Вам в гарантийном ремонте, аргументируя это тем, что котел установлен не правильно: такое расположение крана делает возможным перегрев системы и выход котла из строя в случае перекрытия отсекающего крана рабочими, третьими лицами или детьми.

Где ставятся клапаны спуска воздуха?

В отопительных системах открытого типа воздух уходит посредством расширительного бачка. Но если система оснащена насосом для принудительной циркуляции теплоносителя, то есть вероятность появления воздушных заторов. Поэтому в таких системах устанавливают устройство для спуска воздуха ручного или автоматического типа. Места установки воздухотводчиков в зависимости от различных ситуаций:

1. На радиаторах принято устанавливать ручной клапан для сброса воздуха. Его монтируют в этом месте потому, что завоздушивание чаще всего происходит в этой точке отопительного участка. Поэтому устройствами стараются оснащать все радиаторы.
2. На верхних участках вертикальных стояков (куда пытаются проникнуть пузырьки) устанавливают автоматические приборы прямого типа. Это самые популярные модели, их также монтируют на коллекторах теплых полов.
3. Если воздух скопился в труднодоступном месте, таком как торцы тупиковых ответвлений, то используют угловые и радиаторные модели. Клапан присоединяют к системе посредством патрубка.
4. Если конструкция циркуляционного насоса предусматривает монтаж воздухоотводчика, то его монтируют с целью улучшения работоспособности аппарата. Завоздушенный теплоноситель сложнее перекачивается насосом и тормозит его работу. Из-за этого он часто останавливается, что приводит к быстрому изнашиванию подшипников и крыльчатки.

Неисправности клапана и способы их устранения

У крана Маевского при чрезмерном усилии может быть сорвана резьба. В этом случае только замена.

У воздушного клапана чаще всего происходит подклинивание поплавка, либо залипание иглы в седле при отложении солей. В разбираемых моделях это легко устраняется при разборке клапана и чистке деталей.

В неразбираемых моделях в полость клапана заливается раствор для снятия накипи. Например «Антинакипин», «Калгон» и другие. Клапан должен постоять с раствором не менее суток. Для ускорения процесса клапан с раствором следует нагреть. Можно провести такую операцию два, три раза.

Воздушные клапаны позволяют производить удаление газов, обеспечивая хорошую циркуляцию теплоносителя в системе отопления. При этом они имеют простую и надежную конструкцию. Устанавливаемые перед автоматическими клапанами воздуха краны, повышают безопасность пользования устройствами. Эти приборы требуют минимум внимания и ухода.

В видеоролике можно ознакомиться с типами защитных воздухоотводчиков, их конструкцией:

Последствия отсутствия воздухосбросника в отоплении

Функционирование отопительного комплекса основано на циркуляции в трубопроводе носителя и отдаче части тепла обогревательным приборам. Последние, в свою очередь, делятся этим теплом с помещением, в котором находятся. Образовавшаяся в трубопроводе или в радиаторе воздушная пробка (завоздушивание) ведет к нарушению всего процесса: циркуляция теплоносителя затрудняется либо останавливается совсем. Чем еще чревато отсутствие в схеме отопления автоматических воздухоотводчиков?

• шумное движение носителя в трубах, вибрация, повышение вероятности разрушения в местах пайки;
• завоздушивание на удаленных отрезках трубопровода, на тех площадях, где температурный режим не подвергается постоянному контролю, может вызвать остановку циркуляции через некоторые радиаторы. В ряде случаев это может привести к размораживанию всего обогревательного комплекса;
• снижение эффективности теплоснабжения и перерасход отопительного сырья;
• выход из строя радиаторов, вызванный коррозией. Образуется коррозия в результате попадания воздуха на внутренние стенки батарей.

Автоматические воздухоотводчики – это такие же необходимые составные части системы отопления, как обогревательные приборы, трубы и теплогенератор. Автоматизированные устройства дают возможность отопительному комплексу функционировать полноценно и поддерживают в действующем состоянии все остальные элементы схемы.
