Введение
Чтобы сделать собственную канализацию своими руками, по большому счету не нужно обладать специфическими знаниями. В зависимости от бюджета выбирается нужное устройство отстойника.
Анализ доступных вариантов канализационных стоков для частного дома поможет сформировать следующий список типов:
- аэрационные сооружения с канализационным отстойником;
- усовершенствованные мини-сооружения естественной доочистки отходов с последующим использованием их в хозяйстве;
- комбинированные системы или SBR-реакторы заводского производства.
Во всех трёх вариантах могут использоваться различные септики и препараты для доочистки сбросов и почвы. В зависимости от выбранной марки биосептика можно существенно увеличивать эффективность утилизации.
Этапы работы по устройству автономной канализации
еще раз проверить,
Устройство системы автономной канализации лучше всего начинать с самой дальней ее точки. Обязательное условие при установке труб — это соблюдение уклона канализационных труб по отношению к стояку, который должен составлять не менее четырех градусов. Кроме всего прочего, нужно позаботиться и о наклоне наружной трубы, идущей от дома до колодца-отстойника или септика. Все трубы, приготовленные для установки должны быть абсолютно гладкими, не иметь вмятин и загибов — это необходимо во избежание скопления мусора внутри труб, который в дальнейшем будет очень трудно извлечь.
Устанавливая трубы, обязательно нужно использовать специальные крепления, если трубы не будут закреплены должным образом, впоследствии, под тяжестью движущейся воды, дополненной собственным весом, они прогнуться.
Соединительные места труб обязательно нужно сровнять, чтобы не было загибов и выступов, а на стыках пройтись герметиком.
Обязательно нужно позаботиться о гидрозамке, который соединяет сантехнику и канализационные трубы — его задача удержание неприятного запаха, исходящей от канализационной системы.
В месте, где слив из горизонтального положения должен переходить в вертикальный, нужно установить соединительный элемент в 45 градусов. Данное условие позволяет уменьшить давление воды на трубу.
Для ее прокладки нужна траншея необходимой глубины, укрепленная, для надежности, бетонной кладкой.
Небольшой нюанс соединения внешних и внутренних канализационных труб — на месте соединения труб следует установить специальный уголок, имеющий наклон в 15 градусов. Далее монтаж внешней трубы проводят от уголка и с небольшим (2−3 градуса) наклоном. Это условие обеспечит оптимальную скорость стока воды.
Если при монтаже автономной канализационной системы соблюдаются все правила и условия, то наслаждаться благами цивилизации можно будет в течение достаточно большого срока.
Внешняя канализация
Схема системы канализации
К внешним элементам канализации относятся отстойники, колодцы и подводящие трубы. Срок создания и особенности эксплуатации напрямую зависят от типа выбранной вами системы.
На размещение любого из выбранных вариантов влияют следующие факторы:
- на какой глубине сточные воды
- рельеф придомовой территории
- насколько сильно почва зимой промерзает
- наличие скважин на участке
- структура грунта
- прохождение иных коммуникаций по участку
Монтаж сливного колодца
Канализационный колодец
Монтаж сливного колодца
Самый простой вариант для внешней канализации, это сливной колодец. Как же сделать его своими руками?
- Определить место, где рыть яму под колодец. Колодец нужно располагать чуть ниже, чем дом
- Вырыть подводящий канал от дома до котлована и сам котлован
Выбрать материал для облицовки стенок резервуара - Собрать колодец, подвести трубу от дома
- Засыпать ров и смонтировать крышку для резервуара
Самые распространенные материалы для стенок резервуара:
- готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
- монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки.

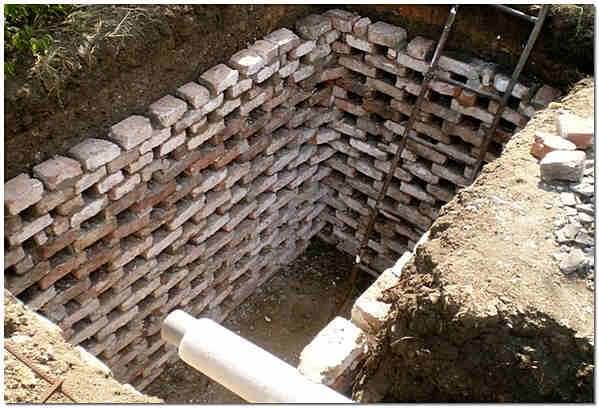

Сливной колодец может быть герметичным и просеивающим. Если вы выберете герметичный, то дно котлована, тоже необходимо будет закладывать. На дно просеивающих колодцев, как правило, засыпают щебень или гальку, чтобы они пропускали часть стоков в почву.
Монтаж септика
Монтаж септика
Монтаж септика
Перед началом сооружения септика нужно подготовить его проект. В проекте обязательно учесть объем будущего сооружения, учесть строительные и санитарные нормы. Кто впервые сталкивается с похожей проблемой, советуют обращаться за помощью в составлении проекта к специалистам. Но можно попробовать сделать проект самостоятельно
Важнейшая часть подготовки это расчет объема отсеков септика. Для того чтобы очистка сточных вод производилась максимально эффективно, стоки должны находится в сливной камере 3-е суток. Вам нужно рассчитать объем сливаемой жидкости по количеству проживающих в доме
Подготовка котлованов, рвов. Роем котлован под камеры и ров от дома для трубы
Определяем материал для септических камер
Сборка камер. Монтируем камеры в котлован
Обратите особое внимание на герметичность отсеков, стыки необходимо уплотнить, хорошо за герметизировать
Подключение. На завершающем этапе мы подключаем трубы к септику и проводим тест
Необходимо учитывать нормы размещения сточных конструкций на приусадебном участке
Самые распространенные материалы для септических камер:
- готовые бетонные кольца или блоки. Для монтажа подобных конструкций требуется подъёмная техника
- монолитные конструкции. В таком случае подготовленный котлован заливают бетоном с использованием металлической арматуры. Выходят монолитные септические отсеки
Журнальный столик: чертежи, подробная инструкция изготовления своими руками из подручных материалов (125+ Фото & Видео)
Устройство автономной канализации на даче и загородном участке
Первым делом устраивается канализация для дома, то есть внутренняя канализационная система. Распланировать ее размещение нужно еще на этапе создания проекта, также нужно стараться размешать помещения-потребители воды максимально близко друг к другу.
Если трасса канализации предполагает наличие поворотов, то для них нужно использовать специальные колена с небольшим углом поворота – в прямом угле постоянно будет образовываться затор.
Схема автономной канализации в частном доме:
При выборе труб для автономной канализации загородной резиденции нужно обращать внимание и на материал, из которого изготовлены трубы. При этом лучше выбираем трубы из поливинилхлорида или полипропилена, их рабочие характеристики намного привлекательнее, чем у чугунных труб
Также обязательно нужно учитывать при создании плана будущей канализации расположение центрального коллектора.
Материалы, применяемые для изготовления труб
Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.
Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.
В целом у вас есть возможность приобретения трубопроводов сделанных из:
- Керамики
- Асбестоцемента
- Пластика
- Стали
- Чугуна
Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы
Чугунные трубы
К преимуществам этой продукции можно отнести:
- Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
- Прочность. Трубы хорошо переносят статическое давление и удары.
- Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
- Высокая устойчивость к перепадам температур.
- Хорошо переносят небольшое внутреннее давление.
- Имеют высокую коррозионную стойкость и гидроизоляцию.
- Высокая шумоизоляция.
Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:
- Высокую стоимость.
- Немалый вес.
- Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
- Трудоемкий монтаж, при котором необходима чеканка стыков.
Стальные аналоги
К преимуществам стальной канализации относится:
- Высокая прочность к повреждениям и механическим воздействиям.
- Отлично справляются с резкими перепадами температур.
- Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
- Изготовляются из нескольких марок стали.
Недостатками являются:
- Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
- Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
- Высокая цена.
- Трудоемкий монтаж. Заключается в качественной герметизации соединений.
Керамические трубы
Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:
- Длительность эксплуатации.
- Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
- Стойкость к резким температурным изменениям.
- Великолепная гидроизоляция.
Недостатки:
- Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
- Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.
Трубы из асбестоцемента
Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:
- Небольшой вес.
- Великолепная гидроизоляция.
- Длительный срок использования (при условии правильной эксплуатации и установки).
- Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
- Химическая и температурная устойчивость.
К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы
Пластмассовые трубы
Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.
Преимущества:
- Приемлемая цена.
- Широкий ассортимент.
- Приемлемая прочность.
- Стойкость к химически активным веществам.
- Полное отсутствие коррозии.
- Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
- Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
- Простая транспортировка.
Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.
Устройство канализации
делать выгребную яму для канализации не такая уж простая задача, поэтому многие прибегают к решению купить готовую емкость. В основном применяются бочки объемом 200-300 литров.
Бочки из пластика стоят дороже, но они имеют превосходные характеристики, одно из основных — не подвергается к коррозии. Именно поэтому такие бочки можно использовать десятилетиями.
- Как сделать дренаж на участке — секреты мастера как самостоятельно сделать дренаж для слива воды!
- Как очистить водоем: подробное описание как своими руками очистить быстро и просто водоем (130 фото + видео)
Оформить участок по фен-шуй: особенности расположения, элементы оформления, зоны фен-шуй. Как работать с диаграммой ба-гуа? Секреты украшения сада
Если у вас имеется в наличии только бочки из стали, то в этом случае вам поможет битумная мастика. Ей необходимо обработать бочку снаружи и внутри, после такого процесса ржавчина ей точно не страшна.
Основные виды канализационных систем для дома
В зависимости от особенностей сбора сливных вод, выделяют 4 основных вида канализации:
- Центральная канализационная система, которая является наиболее известной для частного сектора, особенно, для коттеджных поселков. При этом все внутренние трубы ведут к точке сбора, представляющей собой центральный общий коллектор. Такой коллектор может быть расположен на каждой улице или в центре коттеджного поселка. На выходе из точки сбора воды установлены несколько фильтров. После качественной фильтрации и обеззараживания вода попадает в местный водоем. За эксплуатацию подобной системы канализации каждый владелец ежемесячно вносит тарифицированную сумму.
- Для частных домов в деревнях, в поселках городского типа наиболее востребованной является накопительная система канализации. При этом внутренние трубы не подведены к коллектору, а слив производится в герметичную яму или отсек. Стенки и дно таких отсеков предварительно выкладываются кирпичом, пластиком или бетоном, а сама емкость для сборки отходов размещается ниже уровня земли. При наполнении ямы следует воспользоваться услугами ассенизатора для выкачки скопившихся отходов и воды.
- На частных территориях также широко используется третья модель канализационной системы. Данный вид системы сбора отходов получил название дренирующая канализация. Принцип устройства подобной модели аналогичен накопительному типу, но в емкости отсутствует дно. На нижней границе септика оборудуют дренажную подушку, которая выступает в качестве фильтра. Процесс фильтрации происходит длительно, а отстоянная вода уходит в глубокие слои грунта.
Для большой территории с достаточной степенью водопотребления можно использовать фильтрующие установки. По типу конструкции и принципу работы такие модели сочетают все три предыдущие модели канализационной системы.
Рекомендации по организации системы канализации
- лучший вариант материала для прокладки канализации – полипропиленовые либо поливинилхлоридные трубы, тройники, фитинги. Они намного дешевле, но значительно долговечнее чугунных изделий;
- прокладывая сливные сети, все повороты в них можно монтировать с помощью двух колен из пластика с изгибом 45 градусов. Конструкция значительно минимизирует вероятность засоров, которые нередко бывают при применении одного изгиба 90 градусов;
- для серых кухонных стоков, а также для вывода использованной воды из ванной используются трубы ПВХ диаметром 50 миллиметров;
- сточные туалетные трубы должны быть диаметром не менее 100-110 миллиметров. Общая длина таких труб должна составлять не более 1000 миллиметров.
Подготовительные работы
Канализация в частном доме своими руками требует особых подготовительных работ. Необходимо выполнить такие действия:
Следует выбрать место, где будет располагаться сточный колодец
Он должен быть на порядок ниже, чем находиться жилье;
Необходимо отметить, где будет находиться выход трубы канализации из строения;
Отдельное внимание нужно уделить месту входа трубы, так как именно в этом месте будет концентрироваться весь сток воды из дом. Не следует допускать в этом месте неровностей ли других дефектов;
При составлении проекта и схемы следует правильно рассчитать все углы и изгибы труб, в особенности при организации канализации внутри здания;
После того как все данные процессы будут выполнены, следует приступить к закупке материала и выполнению системы.
Септик без откачки своими руками. Краткое руководство
Перед началом строительства септика для частного дома нужно сделать простейший расчет его емкости. Санитарные нормы требуют, чтобы объем камер очистного сооружения обеспечивал 3-х суточное отстаивание воды. Поэтому среднестатистическую норму потребления воды одним человеком в сутки (200 литров) нужно умножить на коэффициент 3. Так мы получим требуемый объем септика для утилизации сточных вод, поступающих от одного человека, постоянно проживающего в доме: 200 х 3 = 600 л.
Дальнейший расчет состоит в умножении полученной цифры на число пользователей канализации. Например, для семьи из 4-х человек потребуется септик общим объемом в 2400 литров (2,4м3). Глубину септика мы рекомендуем выбирать не менее 2 метров. Мелкий резервуар быстрее заполняется осадком и чаще требует чистки.
Определившись с объемом и глубиной резервуара, можно приступать к земляным работам. Учтите, что объем вынимаемого грунта должен быть равен расчетной вместимости септика плюс суммарный объем его бетонных стенок и днища!
Вынув грунт, приступают к укладке арматурных сеток на дно котлована. Под сетку нужно подложить куски кирпича или камни, чтобы создать для металла защитный слой бетона толщиной не менее 5 см. Желательно, чтобы концы арматуры выходили на вертикальные стенки котлована на 10-15 см. Это предохранит стыки бетонной чаши от растрескивания.
Залив дно бетоном, ему дают 3-4 дня для набора прочности. После этого приступают к установке щитов вертикальной опалубки стен и перегородки между камерами. В пространство между щитами ставят арматурную сетку, а в щитах вырезают отверстия для пропуска входной, переливной и выходящей трубы.
Учтите, что уровень нижнего среза входной трубы канализации должен быть на несколько сантиметров выше переливной между камерами. Уровень установки трубы, выходящей из септика, должен быть равен уровню переливной трубы. Установив трубы в подготовленные отверстия, бетонируют стенки.
Для уплотнения бетона в опалубке лучше всего использовать глубинный вибратор. При отсутствии этого инструмента нужно вручную «проштыковать» смесь толстым арматурным стержнем для лучшего уплотнения.
Дренажную траншею выкапывают с небольшим уклоном от септика (на 1 метр поверхности 3 см уклона). Ее размеры должны быть больше диаметра перфорированной трубы, чтобы осталось место для засыпки щебня (фракция 10-20). Отсыпав нижнюю часть траншеи щебенкой (толщина слоя 15-20 см), на нее насыпают слой песка толщиной 5 см. После этого укладывают перфорированную трубу, обернув ее геотекстилем. Этот материал нужен для того, чтобы отверстия не заиливались частицами грунта. После укладки трубы траншею заполняют щебнем, прикрывают сверху геотекстилем и засыпают землей.
Решив сделать септик для дачи своими руками, подумайте о конструкции его «крышки» — бетонной плиты. Мы рекомендуем воспользоваться проверенным вариантом, схема которого изображена ниже.
Купив лист профнастила подходящего размера, его укладывают на бетонные стенки септика. Для того, чтобы лист не прогнулся под давлением свежего бетона, на него укладывают арматурные стержни. Каждый из них нужно подвязать стальной проволокой к профнастилу в нескольких точках, пропустив ее через предварительно высверленные в листе отверстия.
В двухкамерном септике нужно предусмотреть два люка для очистки. Рамки для них делают из уголка и приваривают к арматурным стержням. Отверстие под вентиляционную трубу (100 мм) во вторичной камере можно сделать в крышке люка.
Канализация для бани
Как при устройстве канализационной системы для жилого дома, для бани делают внутреннюю и наружную систему. Метод сбора воды выбирают с учетом полового покрытия в постройке. Схема создается во время разработки проекта.
Если вы решили делать дощатые полы, то доски можно проложить с небольшим зазором. При плотном покрытии, нужно предусмотреть небольшой уклон пола. После этого находят самый низкий участок возле стены и делают в этом месте щель, в которой будет размещен желоб для стока воды. Его соединяют с канализационной трубой.
Деревянный настил желательно формировать так чтобы между отдельными досками были зазоры 5 мм шириной. Под поверхностью пола должно быть основание из бетона с небольшим уклоном к центру. В нижней точке устанавливают желоб, который соединяют с канализацией. Бетонное основание под деревянным полом, можно заменить металлическими поддонами. Если у вас будут кафельные или наливные полы, то в самом низком месте, устанавливают водоприемный трап (водоприемное устройство с декоративной решеткой), подсоединенный к канализационной системе.
Порядок устройства канализации для бани
Монтировать трубы канализационной системы нужно с уклоном 2 на каждый погонный метр. С таким уклоном подготавливают траншею, ее глубина должна быть не меньше 60 см. В канаве формируют песчаную подушку – насыпают 15 см слой песка и хорошо его уплотняют.
После этого в траншею укладывают канализационную трубу 100 мм диаметром. Если к системе будет подключен унитаз, то делают вентиляционный стояк. Его крепят хомутами к поверхности стены на улице. После того как канализационная система будет уложена, настилают напольное покрытие.
По окончании работ водоприемные трапы подключают к системе. В месте, где водопринимающее устройство соединяется с канализацией неплохо поставить сифон. Он предотвратит проникновение в помещение неприятного запаха из канализации. Многие трапы комплектуют специальными гидрозатворами.
В продаже есть желоба, из чугуна, пластмассы и асбестоцемента, не стоит использовать стальные и деревянные изделия – они под воздействием влаги быстро разрушаются. Минимальный диаметр приемного желоба – 5 см. подключаются все приборы санитарного оборудования, после этого внутренняя канализация готова. Наружная канализационная система формируется так, как описано выше – канализация подсоединяется к дренажному колодцу или септику.
Септик без дна
Для установки накопительного септика необходимо выполнение ряда требований:
- Котлованроетсянеменьше2,5метроввглубину.
- Расстояниемеждудноминижнейкромкойсливадолжнобытьнеменее80сантиметров.
- Чембольшеглубинакотлована, темменьшеразмерпоперечногосреза (этопозволяетсэкономитьместо).
- Септикдолженнаходитьсянеближетрехметровкодноэтажномузданию. Расстояниенедолжнопринижатьпятиметров, еслидомимеетдваэтажа. Всеэтоимеетцельюнедопуститьгрунтовогоослабленияподфундаментомпостройки.
Габариты резервуара напрямую зависят от количества расходуемой жидкости. Септик строят из кирпича, бетона и подручных изделий. Он может иметь от одной до трех камер. Первая является отстойником, во второй проходит очищение с использованием анаэробных бактерий. Вода в таком резервуаре будет попадать в землю, проходя дренажные слои. Третья камера используется, когда стоков слишком много.
Одним из серьезных недостатков септика является отсутствие возможности его использования в глинистой почве и в условиях высокого уровня грунтовых вод. Зато у него много преимуществ. Такой септик:
- позволяетпроведениеустановкибезпривлеченияспециальнойтехники;
- дешевостоитипроствобслуживании;
- допускаетприменениеподручныхматериалов.
Септик с глубокой биологической очисткой
Такой резервуар позволяет произвести практически стопроцентную очистку и повторно использовать воду в хозяйственных нуждах. Септик имеет три способа очистки: механический, биологический и химический. Для каждого из способов отведена своя камера. Плюсы данного септика:
- Воду можно использовать повторно.
- Запах канализации отсутствует.
- Достаточно прост в установке.
- Полностью автономен.
- Откачка септиков производится раз в семь лет.
Существенными минусами будут зависимость от энергии и дороговизна.
Откачка септиков
После установки резервуара хозяина волнуют два вопроса: как и как часто нужно проводить откачку септиков. Существует ряд факторов, прямо сказывающихся на необходимую септику частоту откачки. Напрямую влияет:
- Размер резервуара
- Регулярность поступления отходов
- Видовые особенности септика
- Количество пользователей
Если выгребную яму требуется откачивать несколько раз в год, то с септиками дело обстоит проще: его опорожнение можно производить через пару-тройку лет.
Есть два варианта проведения откачки из дачного резервуара:
- заказать ассенизаторскую машину;
- откачать отходы самостоятельно.
Первый пункт имеет большую популярность, так как он намного проще и приятнее: хозяину нужно лишь встретить рабочих и проконтролировать процесс. Второй способ подразумевает наличие фекального насоса и емкости для слива отходов. После откачки содержимое потребуется самостоятельно отвести на площадку, предназначенную мастными органами власти для утилизации.
Хозяевам, которые только планируют установить резервуар, настоятельно рекомендуется обустроить его недалеко от заборов. Такое расположение поможет сэкономить деньги (если при откачке будет вызвана машина ассенизаторов) или свои силы (на случай, если пользователь решит производить откачку из цистерн самостоятельно).
Своевременная и регулярная откачка септиков сводит на нет появление забитых и закупоренных камер резервуаров. Это увеличивает сроки службы системы и оберегает людей от последствий загрязнения.
Схемы и чертежи
Приступая к обустройству этой важной инженерной системы, в первую очередь необходимо составить схему, хотя бы в виде эскиза. Это облегчит монтаж системы, позволит определиться с количеством необходимых материалов и составить ориентировочную смету
Типичный вариант внутренней схемы разводки канализации для двухэтажного дома показан ниже.
Типовая схема канализации
Обозначения:
- А – центральный стояк;
- В – Отверстие для вентиляции;
- С – раковина унитаза;
- D – накопительный бак для слива;
- Е – раковина умывальника;
- F – сифон;
- G – ванна;
- H – угол уклона труб.
При необходимости можно сделать чертеж подключения для определенного помещения, например туалета.
