Барбекю с коптильней своими руками чертежи

Монтаж дверцы для гриля

Дверцу для гриля можно купить в готовом виде либо сделать самостоятельно. Она изготавливается из стального листа. Вырезать из него дверцу необходимо с учетом всех размеров. Для выполнения верхних крышек под гриль и зонта для дымовой трубы можно обратиться за помощью в специализированную мастерскую.

Финишную отделку печи можно выполнить с использованием плиток, выбрав наиболее подходящие по цвету. Они требуются для облицовки верхней части коптильни для барбекю. На нее можно ставить тарелки в процессе эксплуатации печи.

Обустраивая гриль, необходимо не только подготовить стальные дверцы, но и фурнитуру. Петли необходимо приварить заранее, а ручки укрепить на дверцах. Они должны быть сделаны из нержавеющей стали, препятствующей нагреванию пружинных деталей. Ручки, крепкие, как и петли, не должны ржаветь.

При создании барбекю коптильня должна обустраиваться с жаровней. Для этого можно воспользоваться металлической емкостью. Ее необходимо отпилить до нужных размеров и установить на специальные приспособления. Это могут быть и ненужные домкраты для автомобиля с приваренными к ним металлическими пластинами, обеспечивающими устойчивость конструкции.

Строительство коптильни для барбекю

Кладка последующих рядов позволяет сформировать стенки коптильни. Все оставшиеся полости в тех местах, где проходит арматурный каркас, должны быть залиты цементным раствором. После укладки огнеупорных кирпичей нужно выполнить дополнительную перегородку, представляющую собой цельный горизонтальный блок.

Начиная укладывать пол в коптильне, следует сделать замеры размеров колосника, оставив для него прорези. Нужно оборудовать проход для холодного воздушного потока, обеспечивающего обдув дверцы. Затем можно переходить к выкладке внешних стенок коптильни, в которые встроить топку.

Кладка огнеупорного кирпича производится на шамотный состав, состоящий из подходящей смеси. Она включает шамотную крошку и серую глину. Стоимость более качественной смеси является достаточно высокой.

Для совмещения барбекю с казаном можно подвесить казанок на подставке с жаровней. Это позволит готовить блюда с «дымком». Для их обустройства следует воспользоваться одной и той же порядовкой (2-3 см). Если построен целый комплекс барбекю, то для монтажа казана нужно воспользоваться тяжелыми терморегулирующими конструкциями по типу русской печи. Барбекю и казан можно расположить по левой и по правой стороне, предусмотрев для них отдельные подставки из нержавейки. Это исключит строительство громадной конструкции.

Если коптильня из кирпича своими руками требует совмещения мангала с казаном, то для этого выполняются те же действия, что и в предыдущем случае. Сбоку пристраивается дополнительная секция из кирпича под казан. Этот способ подходит для обустройства кирпичных мангалов.

Монтаж дверцы для гриля

Дверцу для гриля можно купить в готовом виде либо сделать самостоятельно. Она изготавливается из стального листа. Вырезать из него дверцу необходимо с учетом всех размеров. Для выполнения верхних крышек под гриль и зонта для дымовой трубы можно обратиться за помощью в специализированную мастерскую.

Финишную отделку печи можно выполнить с использованием плиток, выбрав наиболее подходящие по цвету. Они требуются для облицовки верхней части коптильни для барбекю. На нее можно ставить тарелки в процессе эксплуатации печи.

Обустраивая гриль, необходимо не только подготовить стальные дверцы, но и фурнитуру. Петли необходимо приварить заранее, а ручки укрепить на дверцах. Они должны быть сделаны из нержавеющей стали, препятствующей нагреванию пружинных деталей. Ручки, крепкие, как и петли, не должны ржаветь.

При создании барбекю коптильня должна обустраиваться с жаровней. Для этого можно воспользоваться металлической емкостью. Ее необходимо отпилить до нужных размеров и установить на специальные приспособления. Это могут быть и ненужные домкраты для автомобиля с приваренными к ним металлическими пластинами, обеспечивающими устойчивость конструкции.

Список материалов, приспособлений и инструмента

Для обеспечения полноценной работы без остановок на приобретение недостающих материалов и инструментов заранее обеспечивают стройку всем необходимым.

1. Строительство мангала ведется из керамического огнеупорного кирпича, топка выполняется с применением шамотного кирпича.
2. Цемент, песок и глина для кладочного раствора и бетонной смеси. Могут применяться готовые сухие растворные смеси для печной кладки мангала с казаном.
3. Наполнителем для бетона может служить гравий или щебень мелкой фракции.
4. Плитка для наклейки на пол вокруг мангала, сухой клей для керамики.
5. Материал для наружной отделки печи (если предусмотрена).
6. Проволока для армирования кладки и металлическая сетка.
7. Болты, дюбеля, гвозди, уголки.
8. Материал для гидроизоляции из расчета двух слоев. Мастика или смола для их наклеивания.
9. Фанера или доски для устройства опалубки, стойки для укрепления стенок.
10. Лопата, мастерок, корыто для раствора.
11. Нитка для разметки, колышки, уровень строительный, правило, отвес.
12. Молоток, кирка.

Вариации размеров: ширина, глубина и длина

Ширина жаровни должна быть меньше на 10-15 см длины шампура (без учета размера его ручки). С точки зрения рационального использования тепловой энергии для прямоугольной формы оптимальной считается ширина 35-40 см. С учетом особенностей геометрии цилиндрической формы жаровни, ее ширину можно увеличить до 45 см.

Глубина жаровни в виде ящика обычно составляет 15-25 см. Из них минимум 5 см приходится на слой углей, который необходим для нормальной тепловой обработки одной порции мяса. А для последовательной жарки двух порций слой должен уже быть в 1.5-2 раза больше. При этом расстояние от поверхностей углей до мяса примерно равно 8-10 см. И еще надо учитывать размеры кусков шашлыка и глубину прорезей для шампуров (если они предусмотрены конструкцией).

Мангал с печью под казан

Длина жаровни зависит от количества порций и размеров кусков мяса. Для нормальной прожарки баранины, свинины или телятины оптимальной формой кусков считается кубик с размерами ребер 3-5 см. Но это утверждение справедливо только для мякоти. При запекании мяса на косточке (на ребрах) кусок имеет неправильную форму, и если толщина остается в прежних размерах, то ширина куска может достигать 8-10 см. Кроме того надо учитывать зазоры между снаряженными шампурами, между крайними порциями и боковыми стенками жаровни. Поэтому принято считать, что в среднем на один шампур должно приходиться около 10 см рабочей длины жаровни.

Коптильня мангал своими руками из металла чертежи

Первый тип представляет собой довольно несложную конструкцию, не требующую особых трудовых и временных затрат. Как же выглядит простой мангал коптильня своими руками из металла? Коротко говоря, это прямоугольный ящик с крышкой, на ножках и с установленными внутри решеткой и поддоном.

Остановимся на описании более подробно. Для того чтобы сделать мангал, нужно, прежде всего, определиться с его размерами. Необходимо учитывать количество человек, обычно собирающихся на пикник, и объем готовящейся продукции; длина шампуров и размер решеток гриль также имеет значение. На основании оцененных данных, сделаем чертеж деталей. Из достаточно толстого металла вырежем четырехугольники — дно и четыре стенки будущего устройства. Как правило, мангал имеет форму прямоугольника, то есть две стенки будут длиннее. В нижней части длинных прямоугольников можно сделать отверстия для лучшего доступа воздуха к углям. По верхней кромке длинных стенок нередко делают выемки для лучшего крепления шампуров. Чтобы можно было мангал использовать в качестве коптильни, с внутренней стороны длинных стенок чуть выше середины устраивают крепежи для решетки и поддона. Это могут быть как узкие металлические уголки, так и просто небольшие штырьки, на которых будет надежно лежать решетка с продуктом для копчения, а ниже – стоять поддон для стекания жира.

Кроме того, для организации мини-коптильни обязательно понадобится крышка, чтобы дым не уходил, а оставался в емкости. Крышку можно выполнить несколькими способами:

• Крышка из двух откидных половинок. В режиме мангала половинки могут выполнять роль подставок-столиков.
• Обычная откидная крышка.
• Простая съемная крышка. Выполняется по принципу мангала, но вместо стенок – узкие бортики. Сверху приваривается ручка. Полотно крышки должно быть чуть шире дна мангала, чтобы емкость можно было закрыть полностью.
• Задвигающаяся крышка. Этот вариант посложнее. Для него нужно в верней части длинных боковых стенок сделать пазы, в которые будет вставляться закрывающая пластина; в этом случае для нее бортики не нужны.

Ножки нашей чудо-жаровни будут такие, как комфортно нам. Можно сделать их короткими, а можно – высокими, чтобы не наклоняться и обустроить между ними дополнительный столик. Для них используют толстую арматуру, железные уголки, узкие трубки или другие подходящие изделия металлопроката. Удобно будет приварить к узким стенкам ручки для переноски, небольшие крючки или штырьки – для подвешивания кочерги и решеток.

Необходимое количество металлических листов подходящей толщины, железные элементы для подставки и ручек, портативный сварочный аппарат, рулетка, линейка, фломастер, подходящие для коптильни решетка и поддон, несколько свободных часов – и мангал коптильня своими руками из металла будет радовать вас долгие годы!

Мангал коптильня своими руками из металла видео.

Существует и более сложный тип самодельного многофункционального барбекю. Он состоит из двух или трех последовательно соединенных емкостей: топки, жаровни и дымохода-коптильни. Емкости можно сделать как прямоугольными – подобно вышеописанной схеме, так и цилиндрическими. Например, мангал с коптильней из металла своими руками с емкостями в виде цилиндров нередко изготавливается из использованных бытовых газовых баллонов. Для сооружения такого мангала понадобятся:

• • два пустых баллона из-под бытового газа;
  • длинный фитиль из ткани;
  • специальное обезжиривающее средство для обработки фитиля (оно медленно горит);
  • железные элементы для ножек – подставок, ручек;
  • шарниры для крышек;
  • труба для дымохода;
  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • дрель, болты и гайки;
  • фломастер;
  • термостойкая эмаль;
  • незанятый другими делами день.

Коптильня из газового баллона видео

При изготовлении мангала и коптильни из металла своими руками вы будете использовать сварочный аппарат, а газовые баллоны можно использовать от компании ТОРГГАЗ

Сделать такую коптильню и наслаждаться отдыхом у себя на даче довольно таки накладно, но с помощью наших советов, верим вам это удастся!

Что лучше: металл или кирпич

Использование металла в качестве материала для мангала дает следующие преимущества:

1. Экономия времени. Обычно, чтобы создать барбекю из металла, нужно потратить один-два дня. Продолжительность работ по кладке печи часто превышает одну неделю. Ведь простая кирпичная печка или русская печь с коптильней и варочной плитой для казана представляет собой тяжелую конструкцию, для которой нужно заливать фундамент своими руками.Он будет сохнуть около недели. Далее на кладку русской печи с камином, коптильней и топкой под казан нужно потратить два-три дня. После, кладка будет сохнуть 5 дней в солнечную погоду или до 20 дней в осенние дни.
2. Экономия топлива. Металл очень быстро нагревается независимо от погоды. Достаточно сжечь немного дров, как возникнут необходимые условия для приготовления шашлыка. Этого не скажешь о кирпичной кладке. Расположенная на улице печь с казаном и сложной порядовкой легко впитывает в себя влагу и холод. Чтобы протопить комплекс с коптильней, казаном и камином, нужно сжечь немало дров. Если же топить печь постоянно, то она в эффективности не уступит металлическим изделиям. Однако на практике это происходит редко, ведь шашлыки или барбекю готовят только на выходных.
3. Несколько меньшие затраты. Цена хорошего мангала равноценна затратам на простую печь. Если хочется построить своими руками целый комплекс, в котором будет и топка для казана, и мангал, и коптильня, потратиться придется больше.

Что красивее, русская печь с оригинальной порядовкой или мангал, то однозначный ответ дать нельзя. Кладка печи выглядит очень красиво и украшает беседку или двор. Большинство металлических мангалов действительно не красивее сделанной с оригинальной кладкою кирпичной печи с казаном и барбекю. Исключение составляют изделия с коваными элементами.

Более выгодными и практичными являются металлические мангалы или барбекю. Однако если есть желание, можно построить согласно выбранной порядовке русскую печь с коптильней, барбекю и варочной плитой для казана.

Пошаговая инструкция по установке

Заливка фундамента

Пошаговая инструкция изготовление основы под будущий проект:

1. Необходимо выкопать траншею в соответствии с размерами планируемого объекта.
2. Выложить дно ямы бутовым камнем и мелким гравием, установить опалубку.
3. Установить армирующую сетку и залить яму бетоном.
4. Накрыть полученную конструкцию пленкой или рубероидом.
5. В течение недели периодически сбрызгивать бетон водой для более равномерного высыхания.

Выполнение основной кладки

Лучше чтобы перед началом работы была подготовлена порядовка печи барбекю. Нарисованная на бумаге схема кладки поможет выполнить строительство точно по заданным параметрам. Проще укладывать ряды со сдвигом в полкирпича. Укладку следует начинать с угла боковой стороны сооружения к центру. Первый ряд укладывают без применения раствора.

Подробная инструкция по последовательности кладки:

Сначала выкладывают цоколь нужной высоты. Ориентируясь на чертежи, оставляют в нем отделения для хранения топлива и необходимых полезных мелочей.
Далее, переходят к кладке топливника. Выкладывают заранее подготовленную жаровню, сооружают арку

Здесь очень важно правильно распределять кирпичи в каждом ряду и только после этого заливать их раствором. Затем кладку оставляют «отдохнуть» на 1—2 дня.
Сверху над топливником и коптилкой укладывают железобетонную балку и еще продолжают укладку

Устанавливают в заранее отмеченных местах мангал, барбекю, духовку и другие составляющие.
Далее, воздвигают ветровые стены и дымоход. Устройства для отведения дыма обязательно защищают козырьком от дождя.
Полностью высохшую конструкции отделывают декоративным камнем, плиткой или кирпичом.

Поскольку такие многофункциональные камины предназначены для организации обедов и ужинов на свежем воздухе, над ними лучше соорудить навес, накрывающий всю зону отдыха. И тогда никакие капризы природы не помешают насладиться вкусным шашлыком прямо рядом с печкой. Барбекю с коптильней из кирпича соберет вокруг себя всю семью.

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

• приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
• шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
• трамбовка;
• гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
• при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

1. разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
2. удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
3. выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
4. засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
5. устройство гидроизоляции в два-три слоя рубероида;
6. установка армирующей сетки. Информация о типах и сортах арматуры здесь;
7. заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Схема, чертеж, проект

Проект с чертежом мангала из кирпича готов! Можно приступать к возведению

Большой и маленький проекты начинаются с простой схемы, сделанной на бумаге. В ней нужно прикинуть:

• приблизительные габаритные размеры всей конструкции — они будут кратны размерам кирпича;
• положение основных элементов;
• их размеры.

Для маленького мангала достаточно набросать предполагаемую схему и следовать ей, не забывая о перевязке между рядами. Размеры на чертеже, сделанном самостоятельно, в процессе кладки могут немного измениться в зависимости от используемого кирпича, толщины шва и закладных элементов.

Для более сложных конструкций на основе схемы разрабатывают подробный проект, где учитываются все нюансы. Для кладки барбекю из кирпича своими руками составляют порядовки мангала – схемы укладки кирпича в каждом ряду.

Простые модели

Для их создания нужно взять следующие материалы:

1. Листовой металл. Будет лучше, если толщина будет достигать 4-6 мм.
2. Уголки или профильную трубу. Размеры – 40х40 мм.

Инструменты:

1. Болгарка.
2. Дрель.
3. Сварка.

Размеры мангала и барбекю для дачи похожи. Одинаковыми являются ширина и длина. Первая величина равняется 28 см. Вторая – 54 см. Высота должна быть разной. Для мангала оптимальной является высота 18-20 см. Для барбекю – 28-35 см.

Комплекс работ состоит из таких этапов:

1. Вырезание боковых стенок или же одной длинной полосы, из которой можно сделать обечайку. Первый вариант подходит для разборной конструкции.
2. Если был выбран второй вариант, то делают своими руками обечайку, согнув ее в трех местах и сварив свободные концы. В углах делают 2-см прорезы.
3. Загибание нижних краев стенок так, чтобы они смотрели в середину жаровни. Загибают 2 см. Эти бортики будут служить основой для дна. Если каждая стенка представляет собой один лист, то загибают три ее стороны.
4. Создание 5-см вертикальных вырезов на верхнем крае продольных стенок мангала.
5. Сверление дырок в днище для мангала. Сверление дырок внизу боковых стенок барбекю.
6. Разрезание уголка или профильной трубы на отрезки. Длина отрезков должна соответствовать высоте конструкции.
7. Создание разрезов в двух прилегающих к одному углу сторонах. Разрезы делают такими же длинными, как высота жаровни.
8. Нижние концы стоек делают острыми. Если это уголок, то концы спиливают под углом. Если труба, то ее нужно сплющить.
9. Сбор всех элементов в единую конструкцию. Ножки и дно не нужно приваривать.

Так делаются своими руками две отдельные конструкции – мангал и барбекю. Их можно объединить в один комплекс. Для скрепления используют лапки-защелки. Если планируется объединить их, то стоит воплощать в жизнь такую схему, согласно которой площадь мангала меньше площади жаровни для барбекю. Тогда первое, меньшее по размерам, устройство можно будет поставить в другое место.

Также можно сделать мангал 2 в 1. Для реализации такого проекта сначала делают барбекю. Далее, отступив от верха боковых стенок 18-20 см, сверлят дырки. В них нужно будет вставлять грубую длинную проволоку. Она будет основой для днища мангала.

Обустройство топки

Топка обустраивается на противоположном от камеры конце дымохода. Конструкция ее очень проста. Изготавливают ее из толстого листового железа с габаритами 40 х 35 х 35 см. Под топкой располагают небольшое поддувало для сбора золы и обеспечения тяги в дымоходе. Сзади или сбоку топка соединяется с дымоходом.

С внешней стороны топку рекомендуется обложить кирпичом. Это позволит уберечь ее от воздействия атмосферных осадков и придать завершенный внешний вид всему строению. Подробно весь процесс возведения коптильни на приусадебном участке можно посмотреть на видео.

Пошаговая инструкция строительства коптильни из кирпича своими руками

1. Закладываем фундамент под коптильную камеру.
2. Выкапываем траншею под дымоход.
3. Выкладываем дымоход из кирпича.
4. Возводим коптильную камеру.
5. Обустраиваем топку.
6. Придаем строению декоративный внешний вид.

Возведение коптильни из кирпича требует усилий, зато строение прослужит вам долгие годы

Новичкам в строительном деле не стоит отчаиваться при строительстве коптильни из кирпича своими руками. Если у вас есть желание, значит, все получится! Главное – наберитесь терпения, и не спеша, шаг за шагом выполняйте эту кропотливую работу. В результате коптильня из кирпича будет служить вам долго и исправно.

Проектирование печи барбекю

Очень важно грамотно разработать проект печи с учетом всех индивидуальных требований. На этой стадии необходимо учесть все мелочи, чтобы сделать пользование печи максимально удобным

Проект барбекю из кирпича можно начертить самостоятельно, взяв за основу образцы с тематических сайтов в интернете.

Кроме того, есть возможность скачать из сети разные чертежи барбекю из кирпича.

Хорошим функционалом отличаются большие барбекю-комплексы. Они позволяют одновременно приготовить большое количество разнообразных блюд. Встречаются угловые и фронтальные варианты размещения.

Зону барбекю можно дополнить столешницей, коптильней, мойкой, шкафами и даже камином.

Оборудование очень сложных проектов барбекю требует привлечения специалистов.Простую печь барбекю из кирпича своими руками сложить несложно и без опыта работы.

Схемы и чертежи

Есть много готовых проектов, по которым можно построить мангал с коптильней из кирпича своими руками. Они отличаются по уровню затрат, сложности постройки и декоративному оформлению. Используя понравившиеся идеи и учитывая особенности расположения, можно разработать индивидуальный чертеж. Например, в случае дефицита места, отличным выбором может стать угловая печь мангал из кирпича. При проектировке конструкции следует учитывать, что рабочие элементы должны находиться на удобной для хозяина высоте. Для человека среднего роста, это 80 сантиметров от пола

Особенно важно соблюсти это правило при установке барбекю из кирпича с казаном

Кирпичный мангал с коптильней своими руками

В этой конструкции над топкой находится варочная поверхность, а сбоку располагается мангал, совмещённый с коптильной камерой. Под мангалом имеется отсек для дров. Для копчения продуктов мангал зарываетя съёмной или стационарной дверцей.

Кладка производится на шамотной смеси или глиняном растворе. Перед началом строительства закладывается бетонный фундамени.

Изготовление мангала с коптильней своими руками из кирпича

Порядовка мангал коптильни

Своими руками мангал выкладывается по порядовому чертежу, или порядовке. Это схема расположения кирпичей отдельно по каждом ряду с описанием особенностей кладки:

1. 1 и 2 ряды — выкладывается сплошное основание.
2. Начиная с 3 ряда формируется поддувало и дровница.
3. 3 и 4 ряды — устанавливается дверца.
4. 5 ряд — перекрывается дверь поддувала.
5. 6 ряд — ставится колосниковая решётка.
6. 7-9 ряд — устанавливается дверца топки.
7. 8 ряд — стальным листом накрывается дровница.
8. 10 ряд — перекрывается дверь топки.
9. В 11 ряду монтируется варочная поверхность.
10. С 12 ряда начинается кладка мангала и коптильной камеры.
11. В 14-23 рядах в стенки коптильни закладываются крепления для решёток.
12. В 17-22 рядах мангал перерывается аркой.
13. В 23 ряду варочный отсек перекрывается стальным листом толщиной 5мм.
14. В 24 ряду над коптильней закладывается стальной прут Ø20мм для подвешивания продуктов и начинается кладка дымохода.

Схема расположения кирпичей при выкладывании мангала

Порядовой чертеж выкладывания мангала с коптильней

Строим коптильный шкаф

Фундамент заливается по обычной технологии. Его размер будет зависеть от планируемого объема копчения. Но обычно размеры коптильной камеры в полтора, а то и в два раза больше объема топки.

Вокруг всей конструкции нужно уплотнить землю, чтобы вся система была достаточно жесткой, а эстетический вид участка не был нарушен.

С топки снимаем крышку, выкладываем дрова, бумагу, разводим огонь.

Закрываем крышкой, но не забываем оставить небольшой зазор, чтобы внутрь попадал воздух.Дым по воздуховоду медленно начнет проникать в коптильню. Когда углей будет достаточно, добавьте щепу сливы, яблони. Все готово.После того, как шкаф наполнит густой и плотный дым, его закрывают и это означает, что процесс копчения запущен.

Коптильня и мангал из кирпича своими руками готовы. После установки надо сразу дать полностью просохнуть всей конструкции. После этого несколько раз сделать легкую протопку.

Коптильня и мангал из кирпича должны полностью просохнуть, иначе при нагреве могут пойти трещины. После просушки конструкция готова к применению.

Мангал-коптильня представляет из себя гибрид двух приспособлений. Не сложно догадаться, каких именно.

Итак, мангал – это специальная жаровня для различных видов мяса и рыбы. Большинство разновидностей мангалов работают на углях, некоторые – на дровах.

Коптильня – плотно закрывающаяся металлическая емкость, в которой пища обдается дымом со всех сторон.

Выбор места для мангала

Место для мангала — это и место для отдыха. Никто не хочет построить стационарный мангал из кирпича своими руками так, чтобы им было не удобно пользоваться. Выбирая, где расположить его, обязательно учитывать ряд моментов:

• близость к месту отдыха — неподалеку от беседки, летней кухни или навеса со скамейками и столом;
• ровная площадка, специально обустроенная;
• обязателен удобный подход, в идеале — несколько;
• близость к источнику воды (нередко к мангалу подводят водопровод и обустраивают раковину. В этом случае придется на зиму сливать из системы воду во избежание растрескивания труб);
• защита от атмосферных осадков (навес), иногда обустраивают мангал и место отдыха под одним навесом;
• достаточное расстояние от деревьев, клумб и грядок — от высокой температуры растения пожухнут и могут погибнуть;
• достаточное расстояние от мусорных контейнеров и туалета;
• направление ветра (если оно неизменно — разместить мангал так, чтобы дым сдувало не в сторону жилища, а в сторону пустыря).

Как это устроено на практике

Порядовку не трудно представить в схемах, созданных для строительной литературы. Но на деле все выглядит намного интереснее.

Начинают работу так

Это основа и пространство для топлива. Потом нужно поднимать небольшие стены, формировать пространства для дверцы и зольника

Уже после этого нужно устраивать перекрытие нижнего яруса из трех рядов кирпичей. Тогда получится обустроить печь под казан рядом с топкой барбекю, как раз под зольником.

Барбекю из натурального камня

Скажем так, что, выполнив эту работу, закачивается первый цикл. Можно приступать к созданию конструкции сверху, где будут выступы или стержни.

Важнейший момент при изучении порядовки в том, что нужно применять огнеупорный вид кирпича, который на обычную глину не положишь.

Нужно докупать термостойкий раствор или специальную глину.

По плану также есть устройство дымохода почти на каждом проекте барбекю из кирпича. Но его желательно делать после полного просыхания уже готовой конструкции. Выход из ситуации, когда нет времени и лишнего материала – конструируют каркас из арматуры и досок. Получается своеобразная опалубка, в которую и заливается бетон. Так дешевле и быстрее.

План порядовки барбекю со съемным казаном

Кирпичное сооружение: плюсы и минусы

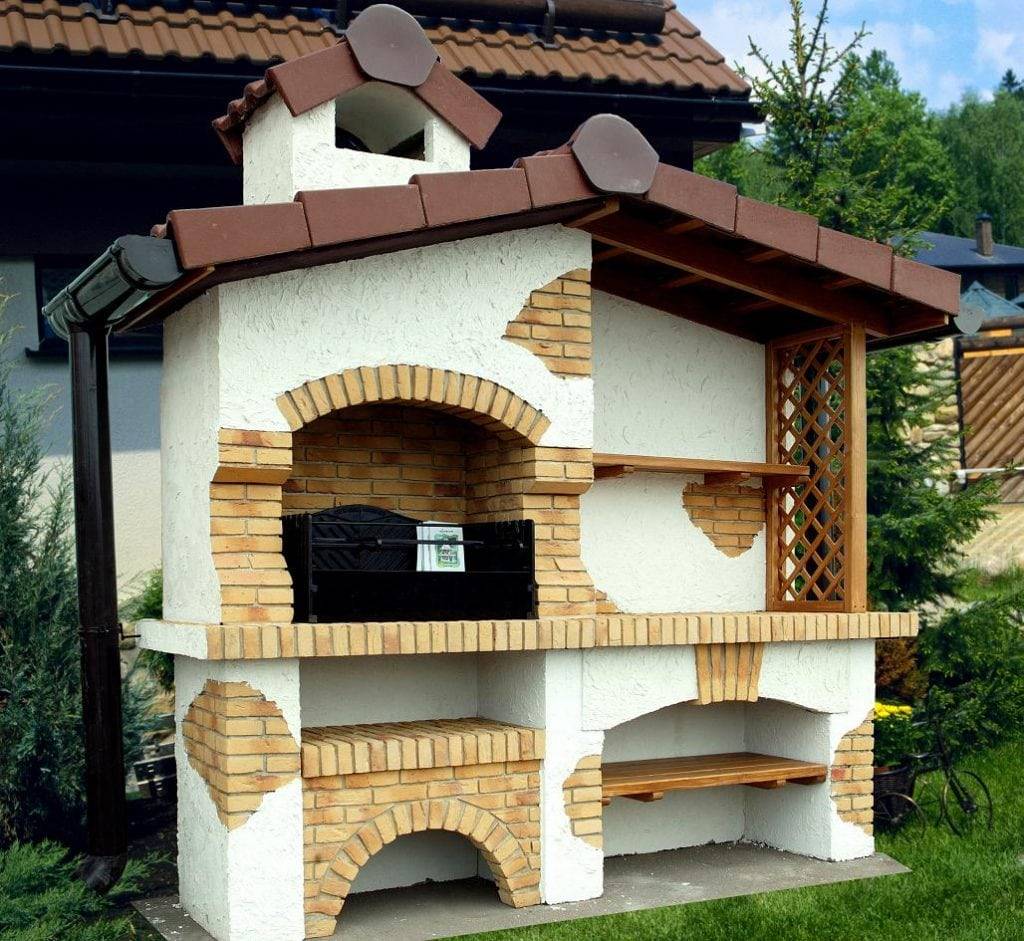

Самый дорогостоящий и капитальный вариант постройки — кирпичная коптильня и мангал в одном флаконе, схема и описание которых являются предметом тщательного обдумывания и скрупулезного проектирования. Такие сооружения уместны на большом приусадебном участке возле собственного дома, где есть не только необходимая площадь, чтобы соблюсти правила противопожарной безопасности, но и подведенная система коммуникаций, потому что для такой постройки потребуется и электроэнергия, и вода.

Кирпич для мангала с коптильней должен быть либо красный печной, либо огнеупорный — но это уже с некоторыми оговорками. Те, кто хочет использовать остатки стройматериалов от дома, планируя такой проект, должны знать, что силикатный и любой другой материал, применяемый в строительстве, не пригоден для кирпичного комплекса, в котором готовят мясо. Вообще, это сооружение, которое под силу специалистам. Материал за сутки смачивают водой, первый ряд укладывают без раствора. Порядовка соблюдается строго, и от нее зависит успех сооружения:

• каждый новый ряд кладется от углов;
• горизонтальность кладки строго проверяется;
• углы для прочности усиливаются проволокой;
• металлические уголки и жаровня устанавливаются в пространстве между стенками;
• топка должна быть из особого толстого металла и оборудована отверстиями для вентиляции;
• пока кладется печь, некоторые кирпичи выставляются углом для облегчения монтажа решетки;
• во время кладки делаются отверстия для столешницы и вытяжной трубы.

То, что чертежи изображают как простое и понятное последовательное возведение (1-8 ряд — дровница, 11-12 — столешница, 13-15 — формирование топки, 15 — основа перекрытия для топки), оборачивается в конце подрезкой кирпича и обустройством дымохода, которые сложно произвести человеку, никогда не имевшему дело с виртуозной кирпичной кладкой. В этом случае любитель задумывается над тем, насколько реально звучит его утверждение о том, что делаем сами коптильни, грили, мангалы, уличные печи. При этом он прибегает к услугам специалистов или выбирает более простой проект.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

1. Верх топочной, облицовочной части выводятся в один уровень.
2. Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
3. Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

1. Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
2. Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Доработка конструкции

На завершающем этапе проводят облицовку печи декоративным кирпичом, укладывают на земле перед мангалом тротуарную плитку для обеспечения пожарной безопасности и сооружают навес над всей конструкцией. Также проводят внутреннее обустройство: устанавливают разделочный стол, мойку, полки и другие полезные приспособления. Таким образом, мангал с коптильней превращается в полноценную уличную кухню, позволяющую без труда готовить мясные блюда разных видов.

Тематический материал:

Коптильню оснащают термометром, так как в камере необходимо поддерживать определенную температуру: около 60 °С для мяса и 75 °С — для рыбы. В таком случае продукт будет наиболее долго храниться.

Если поднять температуру дыма до 100 °С, процесс приготовления пойдет быстрее. Холодное копчение проводится при 23 °С — при таких условиях мясо получается наиболее нежным и приобретает красивый бордовый оттенок. Регулируется температура изменением длины дымохода, а также перекрытием трубы металлической пластиной — чем шире щель, тем больше горячего дыма поступает в коптильный отсек и тем жарче в камере.

Для использования казана понадобится отдельный очаг из кирпича, который накрывается железной плитой толщиной 20 мм. При помощи горелки в металлической поверхности вырезают отверстие такого диаметра, чтобы казан опускался на 2/3 — это обеспечивает равномерный прогрев блюд.

Для использования очага в качестве обычной конфорки для варки супа или жарки овощей отверстие накрывают изделием из стальных колец разного диаметра.Таким образом, возвести мангал-коптильню самостоятельно не так сложно, главное — тщательно продумать конструкцию и составить подробный чертеж. Внимательное следование проекту во время работы поможет построить красивую и эффективную печь для готовки мяса на открытом огне.Мангал и коптильня из кирпича своими рукамиКоптильня мангал своими руками из кирпича будут довольно полезны. Ведь это не просто нормальная и здоровая пища для себя.Тут можно будет подумать и о дополнительном заработке.

Ведь данная продукция пользуется повышенным спросом. Сегодня мы расскажем, как делается мангал с коптильней из кирпича своими руками.Для правильной работы конструкции надо соблюдать некоторые детали установки. Перед началом строительства стоит посмотреть фото и видео по этой теме, собрать больше информации.Ведь здесь надо будет учесть и объем загружаемой продукции и размеры коптильни.
