Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Подсоединение на стороне водоснабжения
Если точки водоразбора располагаются недалеко от нагревательной емкости, подключение производится по типовой схеме, представленной ниже. Поясним функции некоторых элементов:
- редуктор давления рекомендуется применять при скачках напора выше 6 Бар;
- обратный клапан на подаче ХВС не дает резервуару опорожняться в водопроводную магистраль;
- расширительная емкость компенсирует увеличение объема нагреваемой жидкости;
- предохранительный клапан, настроенный на 7 Бар, сбрасывает в канализацию воду в случае повышения давления до критической отметки;
- дренажный кран служит для слива воды по способу сообщающихся сосудов.
Важно оставить заполненной сливную магистраль — тогда при открытии дренажного вентиля водя вытечет по закону сообщающихся сосудов
Когда потребители находятся вдалеке от бойлера, стоит положить линию рециркуляции с дополнительным насосом и обратным клапаном. Если ваша модель нагревателя не оснащена отдельным штуцером для присоединения этой линии, просто врезайте возвратный трубопровод в магистраль на входе холодной воды.
Перед запуском системы с водонагревателем типа «емкость внутри бака» нужно сначала заполнить внутренний резервуар санитарной водой, только потом закачивать теплоноситель и производить опрессовку. Детали расскажет мастер на видео:
Лучшие модели
V=150 л:
De Dietrich BP 150
De Dietrich BP 150 – цилиндрический водонагреватель, состоящий из покрытого стеклокерамикой бака, магниевого анода, термометра, бокового фланца и пенополиуретановой теплоизоляции толщиной 5,0 см – материал не содержит хлорфторуглеродов, что свидетельствует о соответствии высоким европейским требованиям.
Достигает максимальных значений: разогрева воды – до +90 °С; входного давления – 6 атм; мощности теплообменника – 33 кВт.
В каждый час способен подавать до 220 л. При высоте почти в 1,0 м и весе в 88,8 кг крепится к полу в вертикальном положении. Опорожнение емкости располагается в нижней части корпуса.
Достоинства:
- усовершенствования, касающиеся автоматической настройки тока, практически решили проблему коррозии;
- прибор не нуждается в дополнительном техническом обслуживании;
- поскольку между баком и пенополиуретаном находится полиэтиленовая пленка, «скорлупу» при необходимости всегда можно легко демонтировать;
- высокое качество жидкости, экономичность, надежность;
- экологичность, удобный дизайн.
Недостатки: отсутствуют.
Baxi Premier plus 150
Baxi Premier plus 150 (второй снизу на фото) – модель с напольным / настенным способом крепления.
Мощность теплообменника составляет 30 кВт; вода нагревается до температуры +65 °С; на входе давление не превышает 7 бар; производительность в минуту равна 12,3 л. Также подача доступна через ТЭН мощностью 2,7 Вт – у него эффективность: до +45 °С за 2 ч 37 мин.
Кроме того, предусмотрен контур рециркуляции – с его помощью в максимально удаленную точку жидкость поступает в кратчайший срок, причем необходимой температуры.
Аппарат совместим с котлами всех типов, установленных в любом рабочем положении.
Достоинства:
- в емкости устроены 2 термостата: один – для обеспечения безопасности; другой – для поддержания стабильной температуры;
- за 15 мин нагрева вода достигает +45 °С;
- теплообменник устроен по высокоэффективной технологии «змеевик в змеевике»;
- устойчивость бака обеспечивается опорой жесткости, а удобство переноски – встроенными нишами;
- прочность, экономичность, высокая производительность;
- небольшой вес, комфортность.
Недостатки:
- датчик температуры может не подойти для котла;
- немалая цена.
Только высокие оценки, если не учитывать мелочи. Пользователи посчитали, что прибор, причем дорогой, себя «оправдает» примерно лет через 5 после покупки.
Vaillant VIH R 150
Vaillant VIH R 150 – накопительный прибор косвенного типа с эмалированной изнутри емкостью, магниевым анодом, термометром, обратным клапаном, спиралью, сливным вентилем и утеплителем без хлоро-, фторо-, углеродных соединений.
Температура максимум составляет +85 °С; мощность равна 26 кВт; за 0,23 ч нагрев жидкости достигает +65 °С.
При напольной установке с верхней подводкой используются штуцеры для теплоносителя и ГВС Ø20 мм. Возможны комбинации с централизованным горячим водоснабжением или котлами iroVIT и atmoVIT.
Достоинства:
- наличие ножек, которые регулируются по высоте;
- циркуляция теплоносителя;
- прекрасное сочетание с настенными газовыми котлами;
- эстетичный и лаконичный белый цвет.
Недостатки:
существенные не выявлены.
Добротный прибор, четко работающий по инструкции. После открытия крана или смесителя горячая вода поступает без задержек. Со временем и по ходу эксплуатации проблемы не наблюдаются.
V=300 л:
Gorenje KGV 300-1
Gorenje KGV 300-1 – накопительный бойлер косвенного типа, рассчитанный на вместимость 280 л, температуру подготовленной жидкости до +85 °С, мощность 42,7 кВт, давление до 6 бар, несколько точек водоразбора.
В наличии термометр, предохранительный клапан, защита от перегрева, магниевый анод. Изнутри бак покрыт эмалью в 2 слоя. Поскольку конструкция весит 134 кг, установка исполняется напольная вертикальная.
В холодный период года для удобства и экономии средств прибор подключается напрямую к системе отопления. В конструкции предусмотрено подключение солнечных коллекторов.
Достоинства:
- возможность использования альтернативных источников энергии;
- большая толщина теплоизоляционного слоя (около 5,7 см) способствует
- поддерживанию нужной температуры;
- экологичность – полиуретан не содержит фреонов;
- экономичность, высокая производительность;
- возможность выбора цвета.
Недостаток:
неудобства в летний сезон – необходимо следить за экономичным режимом работы.
У пользователей аппарат ассоциируется с термосом – вода быстро нагревается, долго остывает. «Просто фантастическая вещь».
Как выбрать бойлер косвенного нагрева
При выборе подходящего косвенного водонагревателя эксперты рекомендуют учесть несколько факторов:
Объем бака. В среднем на семью из 3-4 человек нужен резервуар от 100 до 150 л, чтобы обеспечить бесперебойное снабжение горячей водой
При малом потреблении подойдут модели с меньшим полезным объемом, если же расход большой, стоит обратить внимание на более крупные и производительные версии.
Возможность установки ТЭНа превратит устройство в обычный электрический водонагреватель. Это актуально при отсутствии централизованного отопления в летнее время.
Внутреннее покрытие – оно бывает трех видов: нержавейка, эмаль или титановое
Чаще встречаются версии с первыми двумя видами, при этом требуется минимум 1 магниевый анод, обеспечивающий антикоррозийные свойства.
Конструкция теплообменника. Один змеевик в стандартной компоновке, два – в моделях с подключением к альтернативному источнику теплоносителя. «Змеевик в змеевике» — более дорогой, но эффективный вариант.
Дополнительный функционал. Удобно, когда модель оснащается датчиками, автоматикой, термометрами, индикаторами включения на заводе или опционально. Существуют и важные функции безопасности – защита от перегрева, включения без воды.
Количество точек водоразбора. Чаще всего встречаются модели с двумя выходами для подачи горячей воды, что позволяет выводить ее сразу в несколько отдельных помещений, например, в ванную и туалет или кухню.
Помимо перечисленного, бойлеры косвенного нагрева отличаются способом подключения и монтажа. Лучше, когда модель можно подсоединить к котлу или отопительной системе любого типа. Установка делится на два вида: настенная и напольная, подразделяется на вертикальную и горизонтальную. Также есть отличие в стороне подвода теплоносителя. Все это следует учесть при планировании.
Что такое бойлер косвенного нагрева и какие они бывают
Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.
Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.
Устройство бойлера косвенного нагрева
Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.
Виды
Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.
Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).
Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.
Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.
К каким котлам можно подключать
Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.
Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев
Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.
Формы баков и способы установки
Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.
Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.
По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров
При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Принцип работы
Процесс эксплуатации моделей с косвенным нагревом схож с общей функциональной конфигурацией водонакопителей. На первом этапе происходит прием воды из магистральных каналов водоснабжения. Здесь же подключается и отопительный контур посредством специального трубопровода
Но важно подчеркнуть разделение котла и бойлера косвенного нагрева. Принцип работы оборудования заключается в первичном обслуживании горячей среды, часть которой в дальнейшем передает энергию новым потокам через теплообменник
Циркуляция теплоносителя, как уже говорилось, может поддерживаться встроенным насосом или отдельным узлом смесителей. Данная схема распределения устройств, поддерживающих нужное давление, рассчитывается еще на этапе проектирования инфраструктуры ГВС. К домашней системе водоснабжения бойлерный резервуар подключается через специальные патрубки горячей и холодной воды – «вход» и «выход». Параллельно этим контурам устраиваются линии отопления, которые обеспечивают работу радиаторов, конвекторов, напольного водяного обогрева и т. д.
Подключение бойлера к газовому котлу
Для подключения бойлера косвенного нагрева к газовому отопительному котлу его конструкцией предусматривается температурный датчик, установленный в баке.
Подсоединение к двухконтурному котлу
Для работы бойлера в тандеме с отопительным агрегатом, который имеет контур горячего водоснабжения, используется трёхходовой клапан. С его помощью распределяются поток нагретого теплоносителя между основным контуром обогрева и дополнительным контуром горячего водоснабжения.
Управление трёхходовым клапаном происходит по сигналам, которые поступают от термостата, установленного в водонагревателе. Когда вода в бойлере охлаждается ниже установленной величины, термостат включает клапан, который направляет поток теплоносителя из отопительного трубопровода в контур горячего водоснабжения. Термостат переключает клапан в исходное состояние при достижении температуры воды в баке выше выставленного значения. При этом поток теплоносителя направляется в отопительную магистраль. В теплое время года происходит не перенаправление потока, а управление режимом горения котла. При понижении температуры воды в бойлере термостат посредством трёхходового клапана «зажигает» основную горелку агрегата, а при её повышении подача газа на горелку прекращается.
Подключение бойлера к котлу с применением трёхходового клапана
Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. В таком случае клапаном может управлять сам котёл по команде, полученной от термостата водонагревателя.
В схеме подключения с трехходовым клапаном контур водонагревателя имеет приоритет над контуром обогрева. Использование такого способа подсоединения бойлера оправдано для баков большого объема или при высокой жёсткости воды, которая не даст нормально работать контуру ГВС.
Устанавливая максимальную температуру воды в бойлере (температура срабатывания термостата), следует иметь в виду, что она должна быть меньше температуры, выставленной для автоматики котла.
Подключение к одноконтурному отопительному агрегату
Подключая водонагреватель к одноконтурному котлу, применяют схему с двумя циркуляционными насосами. Такой тип подсоединения фактически может заменить и схему с трехходовым датчиком. Особенностью данного подключения является разделение потоков теплоносителя по разным трубопроводам с применением насосов. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Поэтому правильнее говорить о параллельной работе обеих контуров.
Попеременное включение центробежных насосов также осуществляется по сигналам термостата, установленного в баке.
Чтобы исключить смешивание потоков теплоносителя, перед каждым насосом обязательна установка обратного клапана.
Схема установки бойлера в системе с двумя циркуляционными насосами
Работа по такой схеме похожа на предыдущий случай, с той лишь разницей, что термостат управляет попеременной работой двух насосов. При включении насоса ГВС отключается насос отопления, следовательно, система обогрева начинает остывать. Однако короткое время подогрева воды в бойлере не приводит к заметному уменьшению внутридомовой температуры и может почувствоваться лишь во время первоначального пуска.
Иногда для отопления домов большой площади применяют несколько отопительных агрегатов. В таком случае устанавливают дополнительный насос для обеспечения работы водонагревателя.
Рабочие характеристики
Как уже отмечалось, мощность определяет, с каким объемом резервуара сможет работать нагревательный элемент. Для моделей с косвенным нагревом будет достаточно диапазона 1500-3000 Вт. Домашние кухонные агрегаты можно выбирать и в сегменте до 1200 Вт. Главной же характеристикой будет именно объем бака. Начальный уровень составляет 20-30 л. Таким бойлером можно обслуживать конкретные хозяйственные процессы – на кухне или в санузле. Но для комплексного обеспечения водой большого частного дома агрегат должен иметь хотя бы 50 л.
К слову, по времени нагрева самыми эффективными считаются газовые бойлеры косвенного нагрева. Устройство и принцип работы таких агрегатов схож с оборудованием прямого нагрева – интегрированная горелка в постоянном режиме поддерживает температуру под контролем автоматики. Как показывает практика, комбинированные модели способны за 20-25 мин обеспечивать нагрев 300 л воды.
Тут же возникает и другой вопрос. Какой может быть максимальная температура? Средний уровень составляет 60-70 °С, но сегодня даже простейшие бытовые агрегаты способны быстро достигать и 95 °С.
Параметры выбора бойлера косвенного нагрева
Большинство агрегатов косвенного нагрева устанавливается в домах с автономной отопительной системой – если такова отсутствует, покупать накопитель нет смысла, поскольку работать он не будет. Кроме того, аппарат немало стоит, поэтому приобретать его целесообразно, как минимум, для 2 точек разбора – для 1 лучше подойдет электрический проточный водонагреватель.
Перед походом в магазин, исходя из режима потребления, а также количества смесителей и пользователей, определяется оптимальный объем бака: для 1 человека достаточно будет емкости 80 л; для 2 или 3 людей – 80…120 л; для 4 либо 5 членов семьи – 120…200 л; для 6…8 жителей – 200…300 литров.
Для более точного подсчета учитываются расходы воды на бытовые нужды: принятие ванны и душа – 150 и 80 л; выполнение гигиенических процедур – 15 л; мытье посуды – 30 л; приготовление пищи – 15 литров.
1
При выборе, кроме объема бака, во внимание берутся и другие технические характеристики, большинство из которых увязаны между собой: мощность теплообменника (кВт), производительность (л/мин), временем нагрева (ч), максимальной температурой горячей воды (°С), рабочим давлением (бар)
При определении оптимальных показателей обязательно учитываются мощность котла и количество энергии, необходимой для эффективного функционирования системы отопления.
2. Бойлеры в своем большинстве совместимы с любыми котлами, независимо от вида топлива, на котором они работают. Но есть и исключения – в таких случаях дополнительно устанавливается специальный блок управления.
3. Вниманию подлежит площадь теплообменника, от которой вместе с объемом бака и мощностью зависит время нагрева. Естественно, чем крупнее змеевик (или бачок), тем быстрее вода достигает нужной температуры.
4. На качество жидкости и долговечность прибора существенно влияет внутреннее антикоррозионное покрытие стального бака. Самым популярным является эмалевое – оно недорогое, в то же время и не очень надежное, поскольку при большом перепаде температуры покрывается микротрещинами. Следующее по рейтингу – стеклофарфоровое, затем – титановое. Наиболее практичная емкость создается из нержавейки.
5. Дополнительная и не менее действенная защита бака изнутри – магниевый анод, который, имея низкий электрохимический потенциал, «перетягивает» окисление стальных стенок на себя. По ходу выполнения своей работы он изнашивается и требует замены примерно раз в 2 года.
6. Змеевик изготавливается из стали, меди и латуни. Два последних материала более предпочтительны – они дороже стоят, но проще чистятся и не ржавеют.
7. Эффективность агрегата во многом зависит от утеплителя – он располагается в полости между корпусом и внутренним баком и выполняет теплосберегающие функции. В его качестве используются поролон, минеральная вата, пенопласт, пенополиуретан.
Первый материал самый дешевый и наименее практичный, последний – дорогой, но вода в емкости с ним остывает не более чем на 2 °С в сутки.
8. Под агрегаты такого плана, тем более что они «привязываются» к отопительному котлу, необходимо продумано предусмотреть «посадочное» место.
Накопитель, объем которого составляет 200 л или меньше, крепится к несущей стене, причем, желательно, возле самого источника питания. При емкости прибора от 200 л установка выполняется на пол по такому же принципу – в непосредственной близости к котлу или даже под ним.
Современные косвенные бойлеры – это комбинированные аппараты, к которым подключаются дополнительные источники энергии. В результате ГВС функционирует не только в отопительный сезон, а 12 месяцев в год. При выборе, исходя из планов комплексного подогрева воды, проверяется наличие в конструкции фланца под ТЭН и второго теплообменника-змеевика.

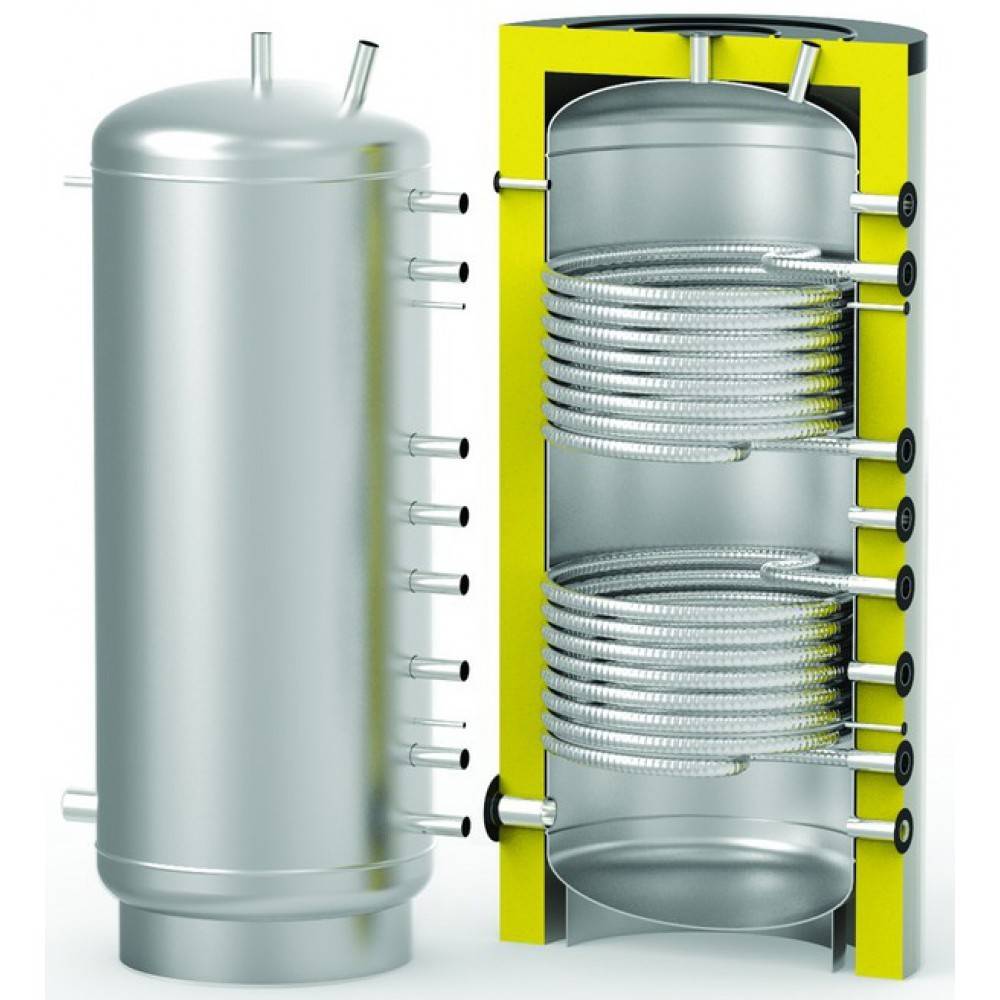

Устройство бака косвенного нагрева
Особого отличия от обычного водонагревателя косвенный бойлер не имеет. Внешне это симпатичный бак. Может быть достаточно солидного размера, все зависит от его объема. Бойлер состоит из: (корпуса, определенного утеплителя, основного прочного, нержавеющего бака, термометра, теплообменника — змеевика и магниевого анода).
Слой утеплителя, расположенный между корпусом и основным баком, представляет собой мощный термос, благодаря чему система практически не имеет потерь тепла — (2-3°С) за 24 часа. Процесс контроля и управления температурного режима позволяет постоянно поддерживать заданные температурные параметры горячей воды.
Отдельно стоит остановиться на устройстве теплообменника. Он представляет собой спираль особой конструкции из полой трубки (металл или латунь), установленной особым образом (обычно в нижней части внутри корпуса). Расположение теплоносителя имеет принципиальное значение для оптимального нагрева воды. При нагреве вода изменяет свою плотность, и более теплая поднимается в верхнюю часть бака. Такое расположение теплоносителя позволяет быстро и равномерно нагревать значительные объемы воды.
Главную угрозу для косвенного водонагревателя может представлять гальваническая коррозия. Чтобы этого не происходило, конструкция бойлера защищена магниевым анодом. Задача анода принять все электрохимические (реакции) воздействия на себя, защищая все остальные детали. Магниевый анод необходимо периодически менять.
Современные модели бойлеров оснащены альтернативными источниками тепла. Это комбинированные водяные бойлеры. Для неотопительного летнего периода бойлер используют для нагрева воды за счет электричества или газа. На рынке представлены бойлеры для нагрева воды, в которых используется источники солнечного света.
