Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Правильный подбор водонагревателя с косвенным нагревом
Бойлер косвенного нагрева (БКН) высокоэффективное устройство с современными системами автоматизации тепловых процессов, служит для выпуска горячей воды Т до 65 С.
Внешне БКН похож на традиционный электрический водонагреватель, хотя его современные модификации имеют более эргономичную прямоугольную форму.
Источником тепловой энергии служит отопительный котел, работающий на любом энергоносителе от отходов до электрической энергии.
Базисный элемент — стальной или латунный теплообменный аппарат змеевикового типа, имеющей большую площадью нагрева, в сравнительно небольшом объеме накопительного бака, покрытого защитным эмалевым слоем.
Перед тем как установить БКН необходимо правильно его подобрать под реальные условия эксплуатации: источник теплоснабжения и объем водопользования по услугам ГВС.
Основные параметры выбора схемы подключения бойлер косвенного нагрева:
- Рабочий объем в литрах. При этом термины “общий объем ” и “рабочий объем” различны, поскольку змеевиковый теплообменник забирает определенную часть бака, поэтому нужно выбирать по рабочему показателю.
- Внешний источник нагрева, вид топлива и выходная температура теплоносителя.
- Тепловая мощность внешнего источника. Котел должен обеспечивать не только отопительную нагрузку, но ГВС. Так для нагрева объема воды в 200 л потребуется резервная мощность не менее 40 кВт.
- Материал рабочей емкости: с покрытием из эмали, стеклокерамики и стеклофарфора, из нержавеющего металла или термостойкого пластика.
- Теплоизоляция — для защиты БКН от тепловых потерь, лучше всего, если в качестве теплоизоляции будет применен полиуретан.
- Система защиты и регулирования.
Важные особенности
Помимо выбора геометрических и тепловых характеристик БКН необходимо учесть многие параметры, чтобы тепловая схема подключения бойлера косвенного нагрева к газовому котлу была максимально эффективной.
Для этого пользователь должен выполнить определенные условия:
- Выбрать оптимальное месторасположение, специалисты утверждают что расположение БКН должно быть максимально приближено к котлу.
- Обеспечить защиту от теплового удлинения конструкции, для этого интегрировать в схему БКН на выходе ГВС из устройства мембранный гидроаккумулятор с объемом 10 % от рабочего объема бойлера.
- Перед тем как подключить бойлер оснащают каждую линию подвода/отвода по греющей и нагреваемой среде шаровыми кранами.
- Чтобы выполнить защиту от противотока, на водопроводной воде устанавливают обратный клапан.
- Выполняют очистку воды с установкой фильтра перед подачей водопроводной воды в БКН.
- Установку настенной конструкции БКН выполняют на капитальных стенах с предварительной обработкой пожаробезопасными материалами.
- Установка БКН выполняется выше уровня котлоагрегата либо на одном с ним уровне.
Выбор объема бака
В торговой сети сегодня много предложений по аппаратам БКН, как отечественных, так и зарубежных производителей с емкостями круглого и прямоугольного сечения, напольного и настенного монтажа. И если для электрических нагревателей наиболее популярными являются модели объемом от 80 до 100 л.
Для БКН используются более мощные варианты, начиная от 200 до 1500 л. Это вызвано тем, что многие собственники такую конструкцию используют для создания бака-аккумумятора, с целью создания равномерной нагрузки источника теплоснабжения в ночное время суток. В такой схеме ночью вода для ГВС нагревается, а днем расходуется.
Размер рабочей емкости выбирают, учитывая необходимость обеспечения всех членов семьи горячей водой. Существует формула расчетного водопотребления.
На практике часто пользуются следующими данными:
- 2 пользователя – 80 л;
- 3 пользователя – 100 л;
- 4 пользователя – 120 л;
- 5 пользователя – 150 л.
Размеры БКН также важно учитывать при монтаже. Для настенного размещения могут применяться установки с рабочим объемом бака — до 150 л, а с большими размерами допускается устанавливать только с напольным размещением. Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор
Место установки должно иметь свободный доступ, чтобы можно было правильно выполнить обвязку и разместить вспомогательное оборудование в виде запорно-регулирующей аппаратуры, защитных клапанов, воздушников, насосов и гидроаккумулятор.
Выбор бойлера КН
К выбору такого агрегата как бойлер косвенного нагрева нужно подходить со всей ответственностью и, прежде всего, задать себе вопрос: «Удобно ли будет пользоваться таким устройством?». О плюсах и минусах агрегата рассказано выше. В этом разделе отметим несколько аспектов, которые нужно знать, чтобы понять, нужно ли его покупать. Также они помогут правильно выбрать наиболее подходящий вариант бойлера КН.
Насколько покупка такого оборудования будет оправдана? Дело в том, что покупать такое устройство есть смысл, если расход воды в доме или помещении достаточно велик и составляет не менее 1,5 л/мин. Для сравнения именно такой расход воды отмечается у больших семей составом 4 и более человек.
Наличие такого бойлера обязательно увеличит расходы на электроэнергию, если он будет подключен к электрокотлу.
Объем бойлера – тоже немаловажный аспект. Так, нужно посчитать и учесть нужды в горячей воде для семьи. Он должен подбираться с учетом параметром помещения, где он будет устанавливаться.
Материалы, из которых изготовлен бойлер, тоже имеют значение. Так, те, которые сделаны из нержавейки, позволят нагреть воду до 90 градусов. В эмалевых температура должна быть ниже. Но сильно нагретую воду всегда можно разбавить холодной, а значит, эффективность даже небольшого бака у сильно прогревающего воду бойлера будет выше
Также важно брать тот бойлер, который не будет ржаветь. Следует учесть и мощность самого отопительного котла
Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления
Следует учесть и мощность самого отопительного котла. Ее должно хватать, чтобы нагреть не только агрегат, но и систему отопления.
Насос для загрузки оборудования тоже должен быть оптимальным
Выбрать, какой подойдет, поможет инструкция по эксплуатации оборудования – в ней обычно приведены все цифры, на которые нужно ориентироваться.
Время подогрева воды для многих будет играть решающую роль, так что этот момент тоже нужно взять на заметку. Так, в среднем, чтобы нагреть 100 л воды, требуется около 2 часов. Но некоторые модели баков нагревают воду и быстрее – например, из нержавейки бак прогреет столько же воды за минут 20-30.
Материал для теплоизоляции внутри агрегата может быть представлен как поролоном, так и минватой или пенополиуретаном. Поролон встречается в более дешевых моделях.
Организовать в частном доме постоянное бесперебойное снабжение горячей сантехнической водой можно, используя бойлер косвенного нагрева
Также лучше брать бойлеры, которые имеют некоторые элементы защиты – предохранительные клапаны, термостаты и т. д. Не стоит лениться и отказываться от заполнения гарантийного талона в магазине при покупке. Бойлер стоит дорого, и будет обидно, приобретя его, убедиться в ненадлежащем качестве товара. А поменять такое оборудование без наличия гарантии сложно.
Принцип рециркуляции
Как правило, используется одноконтурный бойлер косвенного нагрева, который экономически и конструктивно выгоден по сравнению с электрическим агрегатом. В нем есть внутренний теплообменник, иногда несколько. Узел пропускает энергоноситель от котла, коллекторной солнечной установки или теплового насоса. Так вода нагревается при отключенном ТЭНе.
Рециркуляционная система представлена патрубком, который образует кольцо с другими узлами системы. По нему помпа перемещает нагретый поток в обратном направлении — к котлу. Бойлер может располагаться далеко от точек разбора. Это приводит к тому, что при включении крана несколько минут идет холодная струя, пока нагретая часть воды не переместится к смесителю.
Преимущества схемы:
- После открытия крана сразу подается горячая вода.
- Снижен расход жидкости в системе, так как не нужно сливать кубатуру холодной массы.
Тройник в обвязке ставят ближе к точке разбора воды. Есть варианты с ветками, предназначенными для работы полотенцесушителя. Использование такой схемы нужно тщательно просчитывать в зависимости от мощности сушки и расстояния до нее. Но в любом случае использование змеевика не будет сильно увеличивать затраты.
Минусы рециркуляционной ветки:
- Для постоянного прогрева возвращенной холодной массы расходуется дополнительная энергия.
- В резервуаре смешивается холодный поток с горячей массой, поэтому на выходе получается температура жидкости ниже, чем при системе без рециркуляции.
- Необходима прокладка дополнительной трубы, что усложняет монтаж.
- Увеличивается расход энергии, т. к. вода проходит по обратке и отдает тепло.
Что для вас важнее при выборе системы отопления?
Быстрый нагрев и подача воды
42.11%
Расход энергии
47.37%
Простота схемы обвязки
10.53%
Проголосовало: 19
Потребуется насос и дополнительные расходники для устройства обвязки. Помпа должна поддерживать циркуляцию горячей жидкости, но отопительные насосы не пригодятся. Обычно насос потребляет около 25 – 70 Вт за час.
Общие принципы
Под процедурой обвязки бойлера подразумевается его соединение с системой отопления и магистралью водоснабжения. От качества выполнения работы напрямую зависит продуктивность системы водонагрева.
Именно поэтому монтаж бойлера должен производиться не по произвольной технологии, а с соблюдением следующих обязательных принципов:
- Подача воды — через патрубок в нижней зоне бойлера.
- Забор горячей воды должен выполняться через патрубок в верхней части оборудования.
- Точка рециркуляции должна проходить по центру бойлера.
- Теплоноситель заходит в емкость бойлера сверху вниз – через патрубок в верхней зоне. А выходить, то есть возвращаться в систему, – через нижнюю зону.
Устройство бойлера
Если соблюсти все четыре принципа, вода на выдаче в верхней зоне бойлера всегда будет горячей, что позволит добиться максимального КПД оборудования.
Рассмотрим специфику разных способов обвязки.
Два варианта схем подключения бойлера к котлу
К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.
Подключение к одноконтурному котлу
Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:
- Сначала подключается водопровод и разводка воды по помещениям.
- Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
- Настраивается и проверяется программное управление котлом.
При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:
- привод трехходового клапана
- кабель с коннектором
- несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?
Для правильной установки комплекта следуйте следующим рекомендациям:
- Отключить питание котла двухполюсным автоматом.
- Отключить котел от отопления и горячего водоснабжения.
- При помощи сливной заглушки слить воду из контура котла.
- Снять заглушки на насосной группе.
- Вставить в гидравлическую группу уплотнительную прокладку.
- Герметично смонтировать трубку подачи на бойлере.
- Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
- Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
- Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
- Поставить привод трехходового клапана.
- Подключить привод трехходового клапана в котле при помощи коннектора.
- Проверить правильность монтажа комплекта и герметичность всех соединений.
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Подключение электрической части бойлера
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.

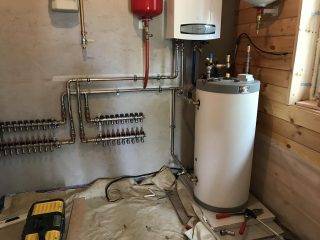

Как подключить бойлер к двухконтурному котлу
Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.
Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.
Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.
Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.
Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.
Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).
Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

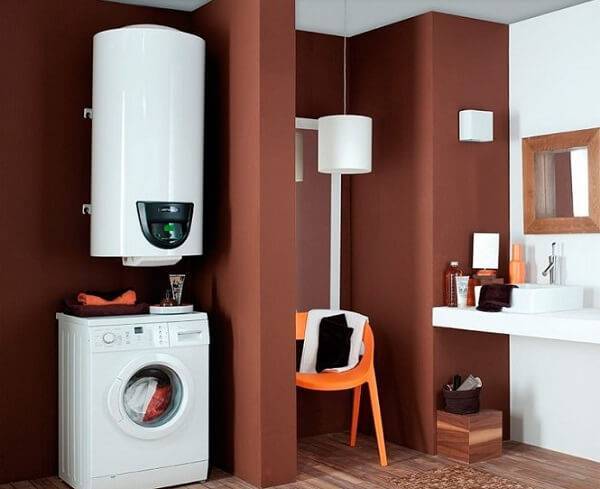

Формы, размеры и тип управления бойлеров
Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.
- Различный объем — чаще всего покупают модели от 10 до 100 литров.
- Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
- Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
- По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.
Трубопроводы для системы рециркуляции ГВС
Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.
В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.
Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.
Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.
Установка и требования к монтажу
Она зависит от способа выполнения газового котла. Если он является напольным, то монтаж заключается в размещении котла в том месте, где он должен стоять. Перед этим проверяют своими руками прочность основания и при необходимости укрепляют ее.
Если же планируется провести подключение настенного агрегата. то его установка в доме предусматривает последовательное выполнение таких этапов:
- Создание дымохода. Он может быть классическим (нужен для котлов с естественной тягой) и коаксильным (предназначен для агрегатов с принудительной тягой). Первый делают из стальных круглых труб, которые обязательно утепляют. Второй собирают из труб, которые являются частью комплекта котла. Коаксильный дымоход нужно сразу присоединять к агрегату .
- Фиксация кронштейнов .
- Навешивание котла .
Независимо от способа монтажа всем хозяевам следует соблюдать часто упоминаемые в видео требования:
- Наличие котельной для напольного газового котла. Она должна иметь объем, больший 15 куб. м, отдельный вход, окно с площадью большей 0,45 кв. м и вентиляцию.
- Наличие датчика загазованности в помещении, где будет размещаться котел.
- Между стеной/полом и котлом должна быть прослойка из материала. которая не горит.
- Ближайшие газовые приборы должны размещаться на расстоянии не менее 20 см.
- Расстояние между котлом и соседними стенами должно составлять 30-50 см.
Виды бойлеров косвенного нагрева
Классические модели
Бойлер косвенного нагрева – цилиндрический, кубический или прямоугольно-параллелепипедный аппарат накопительного типа, с помощью которого производится и подается горячая вода к смесителям сантехнических приборов. Устанавливается в столовых, барах, ресторанах, а также в домах с автономным или (и) централизованным отоплением с целью создания системы ГВС.
В конструкцию и комплектацию агрегата входят: корпус, состоящий из внешнего кожуха, утеплителя и внутреннего бака; змеевик-теплообменник, магниевый анод и рециркуляционный патрубок; подвод/отвод для холодной/горячей воды и вход/выход для циркулирующего теплоносителя; насос, термометр, термостат, сливной кран, водный фильтр и трехходовой клапан; группа безопасности и блок управления. Крепится прибор вертикально в непосредственной близости от котла в специально предусмотренном помещении: объемом ≤ 200 л к капитальной стене, емкостью ˃ 200 л – к полу.
Отличительная особенность рассматриваемого накопителя – отсутствие штатного источника питания, место которого занимает котел, вырабатывающий энергию для отопительной системы. Чтобы к мойке, раковине, ванне и душу поступала горячая вода, агрегат «привязан» одним замкнутым контуром к СГВС, другим – к СО.
Часть теплоносителя, предназначенного для радиаторов, направляется в бак, сверху вниз проходит через змеевик, возвращается в котел; холодная вода подается в емкость, снизу вверх нагревается от теплообменника, под давлением движется к смесителям, по кольцевому трубопроводу рециркулирует обратно.
Поскольку доля тепловой энергии, предназначенной для отопления, потребляется бойлером, одноконтурный котел подбирается с 30-процентным запасом мощности, кроме того, на входе в бак устанавливается 3-ходовой клапан, который посредством реле регулирует баланс между системами. Не менее полезен утеплитель, благодаря наличию которого вода за сутки остывает всего лишь на 2…4 °С.
Преимущества классических бойлеров косвенного нагрева:
- высокая производительность – одновременная подача к нескольким точкам разбора;
- возможность рециркуляции – после открытия крана мгновенно поступает горячая вода;
- наличие теплоизоляции – жидкость остывает в сутки не более чем на 4 °С;
- фактор косвенного нагрева – низкая себестоимость получаемой воды;
- простота конструкции – удобство пользования.
Недостатки:
- длительность нагрева при больших габаритах бака;
- периодический отбор тепла из системы отопления;
- невысокая эффективность в сезон «весна-осень».
Как видно, наибольший плюс классических моделей – отсутствие потребления электричества, газа или другого топлива. Существенный минус – по завершении отопительного сезона это преимущество теряет силу.
Комбинированные модели
Комбинированный бойлер – это усовершенствованная модификация классической модели, которая после отключения отопления использует собственные источники энергии.
Конструктивное исполнение предусматривает: дополнительный теплообменник под контур, например, с солнечной батареей; фланец для присоединения «мокрого» или «сухого» ТЭНа. Эти устройства, в зависимости от целесообразности, работают как в паре с отопительным котлом, так и самостоятельно – ТЭН, во избежание преждевременного износа, на время длительного простоя отключается от бака.
Кроме данных устройств, в сеть ГВС может врезаться тепловой насос или (и) система централизованного отопления. Для обеспечения безопасности, так же как и в случае с классической версией, устанавливаются: на входе в накопитель – обратный и предохранительный клапаны для предотвращения обратного тока и слива излишек воды; на выходе – гидроаккумулятор для регулирования объема жидкости, меняющегося под воздействием температуры.
Преимущества комбинированных бойлеров косвенного нагрева:
- широкие возможности комплектации источниками питания;
- доступность эксплуатации только 1 либо сразу 2 теплообменников;
- высокие теплосберегающие характеристики;
- эффективное обеспечение горячей водой;
- несложное периодическое обслуживание;
- комфортность пользования.
Недостатки:
- сравнительно непростой монтаж системы;
- высокая общая стоимость.
По сравнению с классическими комбинированные модели более практичные, поскольку обладают возможностями подключить ТЭН и второй контур подогрева. Правда, за дополнительные источники энергии нужно платить.
Советы и рекомендации
Чтобы оценить, хватит ли, скажем, бойлера косвенного нагрева на 200 литров, требуется выяснить:
- сколько точек разбора воды будет использоваться;
- какова их отдельная и общая потребность;
- насколько быстрым должен быть прогрев воды в каждом кране;
- до какой температуры должна прогреваться жидкость.
Те же 200 л могут закрыть все потребности семьи на 5 человек. При этом потребуется ставить котел с минимальной мощностью от 33 кВт.
Профессиональный расчет также должен учитывать:
- площади теплообменников;
- тепловую емкость воды;
- длину змеевика и его конфигурацию;
- потребление тока (если установлен ТЭН).
О том, как правильно подключить бойлер косвенного нагрева к одноконтурному котлу, смотрите в следующем видео.
Схемы и правила подключения БКН
Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.
Вариант #1 – обвязка с трехходовым клапаном
Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.
Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.
Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН
По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме
Вариант #2 – схема с двумя циркуляционными насосами
Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.
Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции
Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.
Вариант #3 – обвязка с гидравлической стрелкой
Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.
Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку
Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.
Вариант #4 – использование рециркуляции теплоносителя
Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.
Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей
Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.
Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.
Вариант #5 – система с энергонезависимым котлом
Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.
Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше
Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.
Трубопроводы для системы рециркуляции ГВС
Стоит иметь ввиду, что рециркуляция ГВС потребует затратить значительно больше средств на ее монтаж. Помимо затрат на водопроводный контур, дополнительно требуется обеспечить теплоизоляцию труб, чтобы удержать в пределах нормы утечки тепла.
В качества материала для обустройства системы рециркуляции ГВС лучше всего подойдут трубы из сшитого полиэтилена (PEX). О них мы уже говорили в предыдущей статье. Эти трубы применяются для организации отопления с помощью теплого пола. В пересчете на погонный метр трубы РЕХ обойдутся вам значительно дешевле полипропиленовых и металлопластиковых труб, к тому же срок их эксплуатации значительно выше.
Сама схема прокладки трубопровода достаточно проста. Одна ее часть, подающая воду к точкам водоразбора, последовательно монтируется непрерывной линией от теплового узла к каждой точке. Однако на последней точке водоразбора трубопровод не заканчивается, а возвращается обратно к тепловому узлу. Это надо учитывать при рассмотрении различных схем прокладки, для минимизации расхода материалов.
Перед тем как начинать прокладку, каждый сегмент трубопровода помещается в поясную теплоизоляцию из вспененного полиэтилена или каучука. Каучук больше подходит для тех участков труб, которые впоследствии будут замурованы. Изолируются не только сами трубы, но и фитинги, к тому же все стыки в теплоизоляционном материале обязательно проклеиваются металлизированным скотчем.
