Самодельный бойлер косвенного нагрева

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

  • в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
  • не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
  • Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:

P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

  • P — мощность ТЭНа;
  • M — масса нагреваемой воды;
  • tk — желаемая температура воды;
  • tн — начальная температура воды;
  • T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

  • змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
  • для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
  • устанавливается ТЭН;
  • бойлер плотно закрывается крышкой;
  • подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
  • подсоединение входной/выходной трубы для воды;
  • разводка трубы в кухню или в ванную в точке водоразбора.

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка — проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

  • Прочность стенового покрытия;
  • совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен. При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Изготовление змеевика

Для змеевика подойдет латунная или медная трубка. Можно использовать трубки из любого металла с хорошей теплоотдачей.

  • Длина и диаметр элемента зависит от объема бака. На каждые десять литров рассчитывается полтора киловатта тепловой мощности змеевика.
  • Накручивать выбранную трубку по спирали можно на трубу большого диаметра или бревно. При этом следует следить за витками.
  • Количество витков зависит от объема и высоты емкости.
  • Не следует накручивать спираль с усилием. Иначе змеевик потом трудно будет снять с оправки.
  • Соприкасаться друг с другом витки не должны в целях наилучшего контакта греющей поверхности с водой.

Во время эксплуатации на поверхности змеевика скапливаются различные отложения. Поэтому рекомендуется очищать его примерно раз в год.

Вариации водонагревательного оборудования

Водонагреватели различают по следующим группам:

Есть котлы со встроенным водонагревателем. В них монтируется медная трубка, которая представляет собой спираль.

Самодельный водонагреватель при профессиональной сборке может прослужить 5 лет и более. При этом его цена на порядок ниже купленного в магазине. Потребляемые расходы электричества на работу самодельных водонагревателей минимальные, а время нагрева соизмеримо с заводским аналогом. Электрический водонагреватель создать собственноручно вполне реалистичная идея. Подобные самоделки можно применять как в загородных домах, так и в жилых квартирах.

Бюджетный вариант изготовления

Специалисты предлагают оригинальный вариант изготовления аналогичного типа водонагревателя, но для этого вам понадобятся такие составляющие:

  • медная или бронзовая труба;
  • доски разного размера;
  • листовой алюминий;
  • коллектор, сделанный из меди или ее сплава;
  • определенного формата листы стекла;
  • специального состава краска.

Делаем из досок необходимого размера корпус, изнутри обшиваем его листовым алюминием. По периметру устанавливаем трубы наподобие змеевика, к ним присоединяем коллектор, учитывая, с какой стороны будет вход, а где — выход.

Такая система довольно проста и функциональна — с ее помощью вы будете нагревать нужное количество воды, а технология изготовления аналогична стандартному варианту.

При изготовлении такого водонагревателя получается завидная экономия денежных ресурсов — вам остается только выбрать приемлемый для вашего помещения вариант и приступить к работам.

Объем бойлера

Ранее было сказано, что объем ничем не ограничен. На самом деле объем определяется потребностью жильцов дома в нагретой воде. Для одного человека в среднем требуется от 70 до 90 литров жидкости каждый день. Исходя из этого, семье из 4 членов вполне хватит бака на 200 литров.

В качестве основания бака подойдет любой контейнер из термостойкого материала, имеющего устойчивость к воздействию коррозии. К этим материал относятся:

  • алюминий;
  • нержавеющая сталь;
  • пластик.

На вводе и выводе теплоносителя в змеевик бака монтируются шаровые краны.

Длина и диаметр змеевика зависит от:

  • скорости потока горячей жидкости;
  • объема бака;
  • уровня нагрева теплоносителя;
  • материала трубы.

На обогрев 10 литров воды из бойлера змеевик затрачивает 1.5 кВт тепловой энергии. Следственно можно высчитать примерную мощность простейшими математическими манипуляциями.

В большинстве случаев змеевики изготавливаются из трубок диаметром 8-20 мм. В качестве основного материала используется латунь. Сворачивают латунную трубку так, чтобы ни один виток не соприкасался с другими.

Вид латунной спирали для бака косвенного нагрева

Принцип работы

Работа косвенного бойлера представляет довольно простой процесс. Для этого в нижнюю часть резервуара поступает холодная вода, она нагревается при помощи теплообменника. Уже теплая вода поступает для использования с верхней его части. Система включает магниевый анод, который обеспечивает более длительный срок службы бойлера, а также терморегулятор.

Бойлер может и не иметь змеевик. Бывают такие модели, где имеется большая емкость, а в нее вставлена другая емкость, но поменьше. В больший резервуар поступает горячая вода из котла, в результате чего обогревается холодная вода в меньшей емкости. Имеющееся расстояние между стенками цилиндров и является теплообменником.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

  • в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
  • не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
  • Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:

P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

  • P — мощность ТЭНа;
  • M — масса нагреваемой воды;
  • tk — желаемая температура воды;
  • tн — начальная температура воды;
  • T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

  • змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
  • для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
  • устанавливается ТЭН;
  • бойлер плотно закрывается крышкой;
  • подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
  • подсоединение входной/выходной трубы для воды;
  • разводка трубы в кухню или в ванную в точке водоразбора.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

  • Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
  • Ко дну привариваются ножки (если они предусмотрены).
  • Устанавливается ТЭН, если это было запланировано.
  • Затем змеевик подключается к контуру отопительной системы, согласно схеме.
  • Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Как собрать индукционный котел самостоятельно

Современный рынок отопительных устройств представляет большой выбор различных моделей индукционных нагревателей как для бытового, так и для промышленного использования. Несмотря на то, что на сегодняшний день подобное оборудование не вышло на уровень широкого применения в отопительных системах, стоимость его высока. Цена на бытовые котлы начинаются от 25 000 рублей, а на промышленные — от 100 000 руб.

В целях экономии сделать индукционный нагреватель можно своими руками. Такая работа под силу даже не специалисту.

Устройство со сварочным инвертором и пластиковыми трубами

Все материалы и компоненты, которые применяются для сборки, доступны и зачастую находятся под рукой. Что для этого нужно:

  • катанка или нержавеющая проволока из стали (диаметр до 0,7 см);
  • медная проволока;
  • металлическая сетка;
  • фрагмент пластиковой трубы с толстыми стенками для корпуса обогревателя (диаметр изнутри 5 см);
  • сварочный аппарат;
  • переходники для монтирования котла к системе отопления;
  • инструменты;
  • насос для обеспечения циркуляции воды.

Проволоку из нержавеющей стали нужно нарезать на кусочки длиной 0,5-0,7 см. Заполнить плотно ими пластиковую трубу и закрыть ее с обеих сторон. В ней не должно быть свободного пространства. На дно трубки устанавливается металлическая сетка, которая позволяет удержать стальные частички внутри.

Далее следует смастерить основной компонент нагревания — индукционную катушку. На пластиковую трубу наматывается медная проволока. Необходимо сделать не менее 100 аккуратных витков на одинаковом расстоянии друг от друга. Затем индукционная катушка подключается к системе индивидуального отопления. Устанавливается котел в любой части трубопровода. Для прокачки воды необходимо встроить насос.

Подключается самодельное устройство внешней обмоткой из меди к инвертору. Обязательно проводятся работы по электроизоляции и теплоизоляции котла. Все открытые участки закрываются специальным материалом. Для утепления используется базальтовая вата. Это необходимо для того, чтобы нагревалась труба без потерь теплоэнергии на воздух.

Устройство с трансформатором

Данный вариант проще в сборке, чем предыдущий. Что потребуется для изготовления своими руками:

  • трехфазный трансформатор с возможностью крепления;
  • сварочный аппарат;
  • медная обмотка.

Необходимо вставить трубы одна в другую, сварить. Конструкция в разрезе должна напоминать форму бублика. Она выполняет одновременно две задачи – нагревательного элемента и проводника. Затем медной проволокой обматывается корпус нагревателя и подключается к трансформатору. Чтобы тепло не терялось в процессе эксплуатации, на котел можно соорудить защитный кожух.

Индукционное отопление хорошая альтернатива стандартным системам отопления. Его эффективность составляет около 97% КПД. Такие системы экономичны, функционируют на любой жидкости, работают бесшумно, не выделяют вредных веществ.

При соблюдении правил сборки котлы безопасны в эксплуатации. Они долговечны. Но если какой-то элемент придет в негодность, замена его не составит сложностей. Все материалы легко заменимы и доступны.

Схема устройства самодельного бойлера косвенного нагрева

Стандартная схема устройства водогрейного прибора в виде бойлера, может иметь существенные отличия в зависимости от вида и конструктивных особенностей. Приборы косвенного нагрева не способны самостоятельно производить тепловую энергию, но могут быть снабжены встроенными ТЭНами, посредством которых эффективно поддерживается температурный режим воды в заранее заданных пределах.

Схема устройства предполагает наличие в конструкции основных составляющих, представленных:

  • накопительным резервуаром;
  • наружным корпусом;
  • теплоизоляцией;
  • тепловым обменником;
  • местом для подсоединения дополнительного нагревательного элемента;
  • ревизионным отверстием;
  • входным отверстием для холодной воды;
  • входом и выходом для теплового носителя;
  • местом подключения термометра;
  • рециркуляционной линией;
  • выходом для горячей воды;
  • магниевым анодом.

Внутри утепленного резервуара встроен нагревательный элемент с подведенным тепловым носителем. Холодная вода поступает через нижнюю часть резервуара, а отбор горячего водоснабжения осуществляется из верхней части.

Водогрейное оборудование такого типа оснащается защитным магниевым анодом. Самые современные и дорогостоящие модели снабжаются парой дублирующих змеевиков. Поддержание температурного режима обеспечивается ТЭНом с термостатом, встраиваемым в верхней части резервуара.

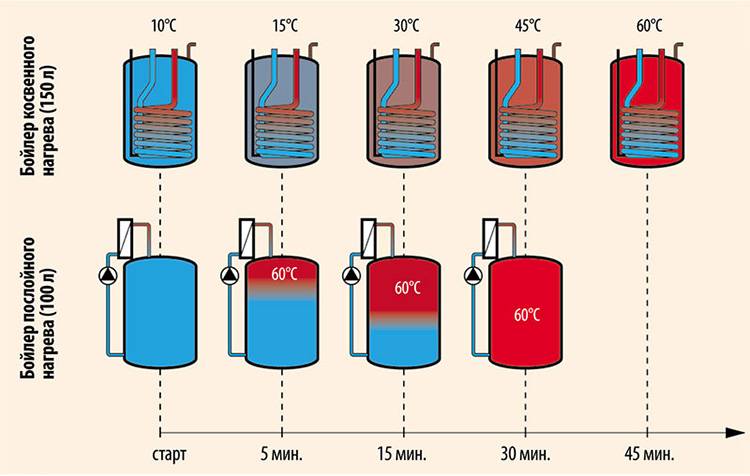

Схема нагрева двух типов бойлеров

Также выпускаются бойлеры с косвенным типом нагрева, полностью лишенные змеевика. Такая особая конструкция носит название «резервуар в баке», что обуславливается наличием внутри одного бака второго резервуара. Нагрев воды в таких водогрейных приборах происходит внутри резервуара, а перемещение теплового носителя осуществляется между стенками.

Заводские модели бойлеров с нагревом косвенного типа и циркуляционным патрубком оснащаются обязательными элементами, представленными магниевым анодом и группой безопасности, а также температурным датчиком.

Изготовление змеевика

Для самостоятельного изготовления круглого стального змеевика используется трубогиб, но при необходимости обустраивается квадратный нагревательный элемент, все части которого представлены соединяемыми электрической сваркой, отрезками нержавеющей стальной трубы.

Уровень мощности нагрева рассчитывается в соответствии с формулой: Q = К х А х dT, где показатели представлены:

  • К — коэффициентом тепловой передачи;
  • А — площадью общей поверхности нагревательного элемента;
  • dT — температурной разностью теплового носителя и греющейся воды.

Размещение змеевика может осуществляться, как в центральной части резервуара, так и вдоль его стенок.

Конфигурация и размеры резервуара влияют на общее количество витков, а также диаметр нагревательного элемента.

В процессе эксплуатации водогрейного оборудования, отмечается накопление накипи и разных отложений на нагревательном элементе, поэтому периодическая чистка змеевика является обязательным мероприятием по обслуживанию бойлера.

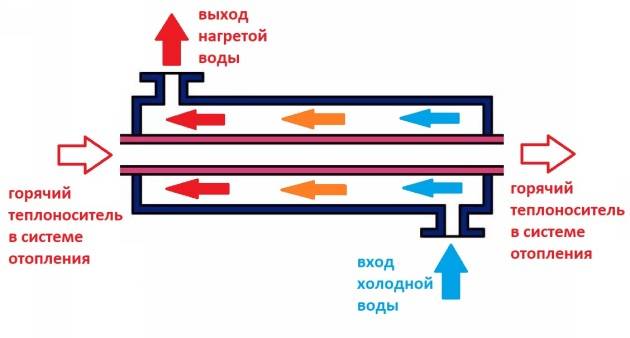

Простейший теплообменник

Самодельный нагреватель выглядит следующим образом:

На трубу центрального отопления наваривается оболочка большего диаметра. Получается герметичный сосуд, внутри которого протекает горячий теплоноситель. С противоположных сторон внешней трубы (фактически, это бойлер), устраиваются фланцы для подачи (стока) холодной воды. При достаточно горячем теплоносителе, вода в бойлере быстро нагревается. После чего верхний кран можно открывать, и пользоваться горячим водоснабжением, пока горячая вода не будет замещена холодной.

Если оставить за скобками законность переоборудования коллективной сети отопления (едва ли за это предусмотрена серьезная ответственность), система работает эффективно. Горячая вода условно бесплатная, за вычетом разовых вложений на материалы, и бутылку горячительного напитка для сварщика.

Если вы устраиваете такой проточный водонагреватель своими руками в частном домовладении — никаких условных проблем не будет.

Единственное ограничение — объем наружной емкости. В реальном времени вода нагреваться не будет, слишком малый запас тепловой энергии в трубе отопления. Поэтому система работает циклично: нагрев — использование — нагрев. Чем выше коэффициент соотношения диаметров (или чем длиннее труба), тем больше запас горячей воды. Соответственно, тем дольше она будет прогреваться.

Еще один серьезный недостаток: летом (при выключенном отоплении) такие нагреватели не работают.

Обвязка «косвенника» с котлом

Первым делом агрегат нужно установить на полу либо надежно прикрепить к капитальной стене из кирпича или бетона. Если перегородка построена из пористых материалов (пеноблок, газобетон), от настенного монтажа лучше воздержаться. При напольной установке соблюдайте расстояние 50 см до ближайшей конструкции – просвет необходим для обслуживания бойлера.

Рекомендуемые технологические отступы от напольного бойлера до ближайших стен

Подключение бойлера к твердотопливному либо газовому котлу, не оснащенному электронным блоком управления, выполняется согласно приведенной ниже схеме.

Перечислим основные элементы бойлерного контура и укажем их функции:

  • автоматический воздухоотводчик ставится в верхней точке подающей магистрали и занимается сбросом воздушных пузырьков, скапливающихся в трубопроводе;
  • циркуляционный насос обеспечивает проток теплоносителя через загрузочный контур и змеевик;
  • термостат с погружным датчиком останавливает насос по достижении заданной температуры внутри резервуара;
  • обратный клапан исключает возникновение паразитного потока из основной магистрали в теплообменник бойлера;
  • на схеме условно не показаны отсекающие краны с американками, предназначенные для отключения и обслуживания аппарата.

При запуске котла «на холодную» циркуляционный насос бойлера лучше остановить, пока теплогенератор не разогреется

Аналогичным образом нагреватель присоединяется к более сложным системам с несколькими котлами и контурами отопления. Единственное условие: бойлер должен получать самый горячий теплоноситель, поэтому врезается в магистраль первым, а к распределительной гребенке гидрострелки подключается напрямую, без трехходового вентиля. Пример показан на схеме обвязки методом первичных / вторичных колец.

На общей схеме условно не показан обратный клапан и термостат бойлера

Когда требуется подключить бойлер «емкость в емкости», производитель рекомендует задействовать расширительный бачок и группу безопасности, присоединенную к выходу теплоносителя. Обоснование: при расширении внутреннего резервуара ГВС объем водяной рубашки уменьшается, жидкости деваться некуда. Применяемое оборудование и арматура показана на рисунке.

При подключении водонагревателей типа «бак в баке» производитель рекомендует ставить расширительный бачок на стороне системы отопления

Проще всего бойлер косвенного подогрева соединяется с настенными котлами, в которых предусмотрен специальный штуцер. Остальные теплогенераторы, оборудованные электроникой, стыкуются с водонагревателем через трехходовой переключающий клапан с электроприводом, управляемый котловым контроллером. Алгоритм такой:

  1. Когда температура в баке снижается, термостат сигнализирует блоку управления котлом.
  2. Контроллер отдает команду трехходовому клапану, тот переводит весь теплоноситель на загрузку емкости ГВС. Циркуляцию через змеевик обеспечивает встроенный котловой насос.
  3. По достижении установленной температуры электроника получает сигнал от бойлерного термодатчика и переводит трехходовой кран в исходное положение. Теплоноситель снова идет в отопительную сеть.

Подсоединение солнечного коллектора ко второму змеевику бойлера показано на следующей схеме. Гелиосистема представляет собой полноценный замкнутый контур со своим расширительным баком, насосом и группой безопасности. Здесь не обойтись без отдельного блока, управляющего работой коллектора по сигналам двух температурных датчиков.

Нагревом воды от солнечного коллектора должен управлять отдельный электронный блок

5 Изготавливаем змеевик и собираем прибор – проблем не будет!

Спиралевидный элемент для бойлера делаем из пластиковой либо металлической трубы. Ее диаметр должен быть небольшим – в пределах 0,8–2 см. Трубу наматываем на большее по сечению оцилиндрованное бревно, металлическое трубное изделие либо на любую другую прочную оправку цилиндрической формы. Следим за тем, чтобы витки спирали не соприкасались друг с другом. В этом случае мы обеспечим максимальный контакт нагреваемой воды и греющей поверхности.

Изготавливаем змеевик для водонагревателя

Число витков и длина змеевика определяются, исходя из вместимости бака. Для бойлера, изготавливаемого из 200-литрового баллона, протяженность спирали составляет около 15 м. Требуемое количество витков – 12 (при дистанции между ними около 7 см). Змеевик не следует наматывать на оправку чересчур плотно. Каждый год его придется в обязательном порядке демонтировать и очищать от скопившихся отложений. Если спираль намотать слишком сильно, снять ее будет проблематично.

Теперь собираем наш водонагреватель:

  1. 1. Устанавливаем змеевик вдоль стен либо в центре емкости.
  2. 2. Припаиваем патрубки к выходной и входной трубе.
  3. 3. Привариваем к корпусу устройства ушки – крепежные элементы, сделанные из металлического уголка, когда бойлер планируется повесить на стене. Если нагреватель устанавливается вертикально на пол, к его днищу нужно приварить ножки. Они обеспечат устойчивость агрегата.
  4. 4. На концах спирального элемента нарезаем резьбу, навинчиваем на нее контргайку. Затем выводим змеевик за пределы бака, натягиваем на его окончания прокладки из резины, а на них – муфты с резьбой. Подключаем змеевик к контуру системы отопления.
  5. 5. Подсоединяем устройство к входной и выходной трубе.

Финал работ – обустройство разводки труб в разные помещения (санузел, кухня). Совет. Если разводка не планируется, на кран с горячей водой устанавливаем вентиль. Проверяем все соединения на герметичность и начинаем пользоваться самодельным водонагревателем.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
