Бойлер косвенного нагрева своими руками: устройство самодельного бойлера

Монтаж бойлера к отоплению

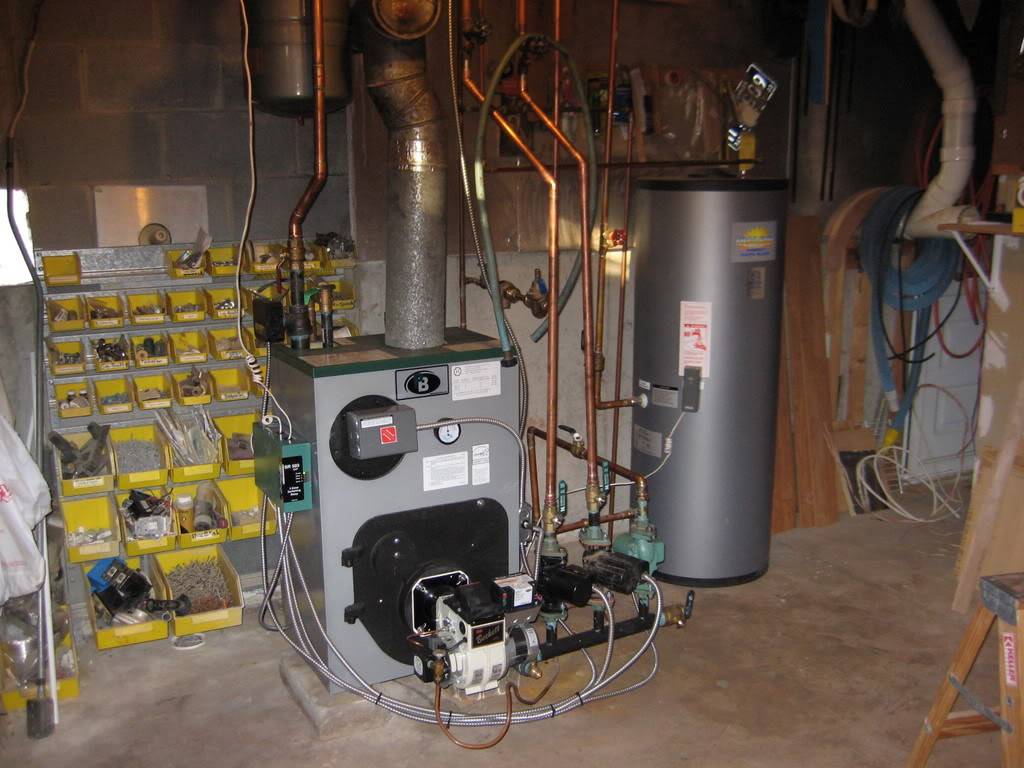

Монтаж схемы теплоснабжения с применением водонагревателя в виде источника отопления выполняется следующим образом:

1. Выбирают место и подготавливают его для установки водонагревателя. Площадка должна иметь ровную горизонтальную поверхность размером не менее 1х1 м.
2. Фундамент для конструкций с объемом более 200 л исполняют бетонным, усиленный арматурой.
3. Монтаж конструкции водонагревателя выполняют в строгом вертикальном положении.
4. Устанавливаю циркуляционный электронасос.
5. Выполняют обвязку труб. Выход водонагревателя для отопления соединяется с электронасосом, а вход – с обраткой.
6. Устанавливается запорно-регулирующая аппаратура и датчики контроля системы безопасности.
7. Выполняется подключение устройства к электропитанию через отдельный щиток с автоматом и УЗО.
8. После сборки схемы, выполняют гидравлическую опрессовку системы отопления и проверяют работоспособность электрической цепи нагрева ТЭН.

Бойлер для электроотопления — инструкция по обслуживанию

Обслуживание электробойлеров в системах теплоснабжения ничем не отличается от выполнения требуемых операций для обслуживания ТЭНового устройства. Бойлер для отопления будет хорошо работать, если придерживаться следующих правил:

1. Ежемесячно контролировать цельность термоизоляции установки.
2. Наблюдать за температурным перепадом теплоносителя, он не должен превышать 15-20 С.
3. Вести контроль плотности трубных соединений на отсутствие утечек.
4. Ежегодно перед отопительным сезоном выполнять техническое обслуживание системы с промывкой внутреннего контура и заменой прокладок.
5. Следят за параметрами работы электросети, при частых сбоях в электрических линиях нужно установить стабилизатор для сохранности электронного блока управления.

Для выбора мощности отопления от бойлера исходят из расчета 1 кВт на 10 м2 нагреваемого помещения. Данная формула хорошо применима в системах, размещенных в центральном климатическом районе России. Далее потребуется определиться с минимальным объемом бака. При условии, минимального уровня аккумуляционной способности – 5 кВт и температурном перепаде между прямой и обратной воды -20 С, объем бака составит:

V=5/20=0.25 м3 или 250 л

Инструкция по подключению и запуску системы

При подготовке бойлера к работе его первым делом подключают к отопительной системе. Это может быть сеть домашнего автономного котла или центральная магистраль. В процессе подключения крышка бака водонагревателя должна быть открыта. Когда все трубы соединены между собой в нужном порядке, открывают запорный кран трубы обратки, чтобы убедиться в отсутствии протечек в местах соединений и самих трубах.

Если протечки не обнаружены, можно открыть кран подачи теплоносителя в змеевик. После того, как спираль прогреется до нормальной температуры, конструкцию еще раз осматривают на предмет протечек.

Делаем бойлер своими руками

Водонагреватели с косвенным нагревом могут иметь самую различную конструкцию и конфигурацию. Главное они должны быть выполнены точно по расчетам, с использованием высококачественных материалов и в соответствии с установленной технологией обработки, для того чтобы получить изделие, способное работать в условиях высоких температур и под давлением. Процесс производства разбит на несколько важных этапов.

Подготовка бойлерной емкости

Выбирая конструкцию бака, нужно обратить внимание, как будет заводиться в корпус змеевик. Если в корпусе имеется монтажная крышка, то проблем для мастера с обвязкой теплообменника не будет

В том случае когда емкость целостная, то потребуется выполнить крышку самостоятельно, отрезав верхнюю часть и закрепить ее на болтовом соединении по всей длине окружности с предварительной установкой резиновой прокладки. Самым удобным вариантом для монтажа считается конструкция, которая имеет две крышки — верхнюю и нижнюю.

Далее на корпусе высверливают два отверстия для концевых участков змеевика. Диаметр отверстий обязан согласоваться с диаметром резьбы фитингов плюс 1-2 мм. Фитинги пропускают в технологические отверстия, с предварительной установкой уплотнительных колец.

Дальше с наружной стороны корпуса поворачивают встречные фитинги и сильно затягивают их. Такое соединение дает устойчивость конструкции змеевика, которую дополнительно усиливают опорами внутри корпуса, чтобы предотвратить вибрацию и шум во время циркуляции теплообменника.

В корпусе емкости запрессовывают патрубки для входа/выхода нагреваемой среды и линии дренажа, на которых устанавливается запорно-предохранительная арматура. На корпусе определяют место врезки для стрелочного термометра.

Изготовление и обработка змеевика

Сделать теплообменную спираль собственными силами опытному мастеру не сложно. В данном способе главное условие — произвести высококачественную намотку.

Выполнять ее желательно из труб, обладающих хорошей теплопередачей и антикоррозионными свойствами: медь и нержавеющая сталь. Хотя последний вариант трудно согнуть и придать нужную форму.

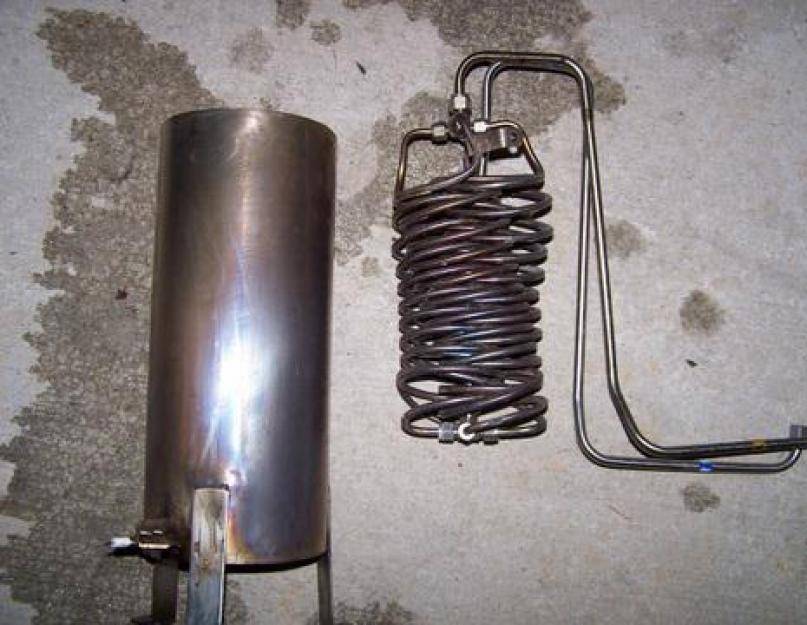

Готовый змеевик

Преимущественной для этих целей является медная трубка, которая гнется без предварительного нагрева горелкой. Под намотку применяют барабан из нужного материала с меньшим диаметром рабочей емкости водонагревателя на 8-12%. После выполнения намотки, витки труб раздвигают между собой до 5 мм.

Изготовление и обвязка БКН

Прежде всего самостоятельно изготовленный бойлер косвенного нагрева подсоединяют к внешнему источнику нагрева: трубы центральное отопление или в самостоятельный контур котлоагрегата автономного отопления.

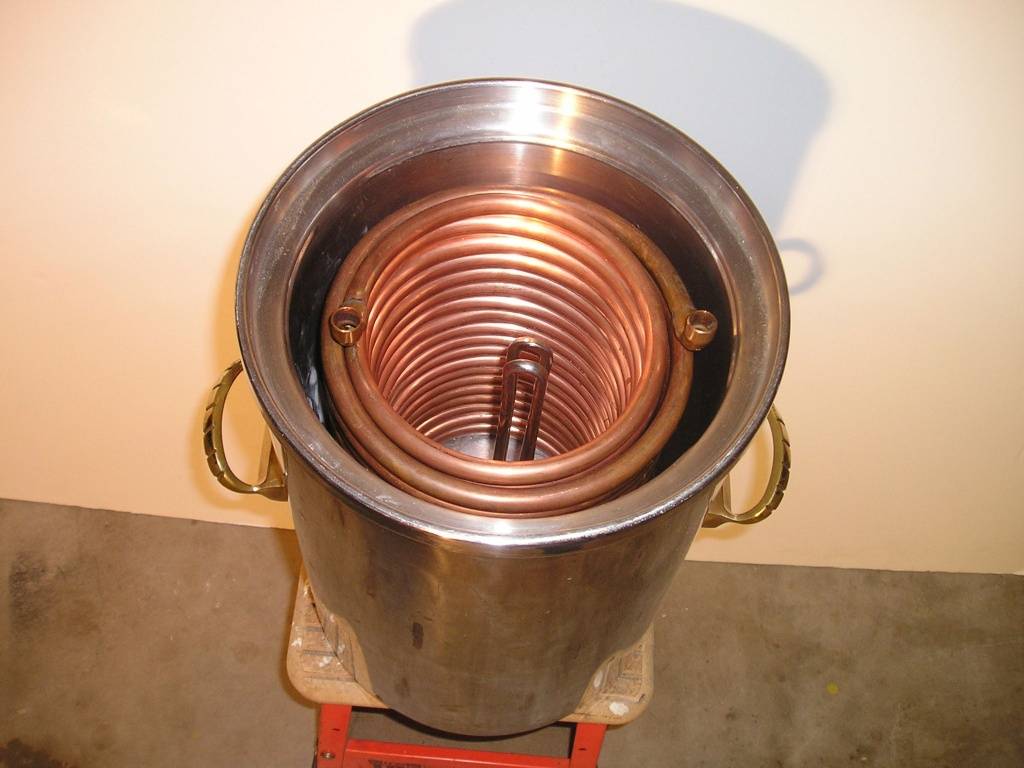

Изготовленную спираль помещают внутрь корпуса и обвязывают с подающим теплоносителем. До того как закрыть корпус крышкой опрессовывают греющий контур. Для этого запускают циркуляцию теплоносителя путем открытия вентиля на подаче и обратке и внимательно осматривают змеевик на предмет утечек.

Схема обвязки БКН

Далее по схеме обвязывают конструкцию с линией ГВС через запорно-регулирующую арматуру. По схеме бак связывают с подачей холодной воды, выход ГВС с внутридомовым трубопроводом горячей воды идущем на смесители и дренажной линий, для слива воды при ремонте и обслуживании. На выходе из БНС монтируется термометр и манометр, чтобы можно было контролировать параметры нагретой воды.

Если бак имеет систему автоматического регулирования и защиты, устанавливают первичные датчики по температуре и давлению для защиты БКН от высоких параметров нагрева.

Теплоизоляция

Для того чтобы уменьшить тепловые потери от БКН и обеспечить его аккумулирующими тепловыми свойствами, выполняют наружную теплоизоляцию конструкции.

Теплоизолятор фиксируют с применением монтажного клея, стяжки проволокой либо иным образом. Имеет большое значение, чтобы корпус был защищен полностью, так как от качества термоизоляции будет зависеть КПД работы системы, и как долго бак сможет сохранять горячую воду.

Очень часто на практике термоизоляцию выполняют с применением второго бака большего диаметра, в который вставляется рабочая емкость, а пространство между ними заполняют утеплителем.

Инструкция по сборке и подключению своими руками

Сборка бойлера происходит после подготовки всех комплектующих.

В баке просверливаются отверстия: для крана заполнения водой, входа и выхода теплоносителя. Если решено установить ТЭН, то для него снизу также устраивается отверстие.

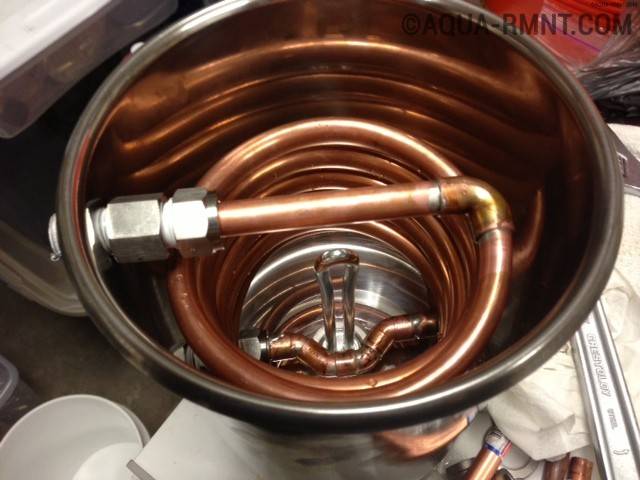

• Далее в емкость устанавливается змеевик, и трубки проводятся в отверстия с помощью специальных переходников, которые желательно вварить в корпус бойлера. Возможны и иные варианты, но главное, чтобы отверстия были заделаны герметично.
• Ко дну привариваются ножки (если они предусмотрены).
• Устанавливается ТЭН, если это было запланировано.
• Затем змеевик подключается к контуру отопительной системы, согласно схеме.
• Подсоединяются труба для поступления холодной воды и кран для отбора воды подогретой. Можно сразу сделать разводку в точки водоразбора — в кухонное помещение и ванную комнату.

Теплоизоляция

Чтобы вода на долгое время сохраняла тепло, производят теплоизоляцию емкости. Для нее используют фольгированную минеральную вату или монтажную пену. Корпус бойлера полностью необходимо одеть в теплоизоляционный материал — от этого напрямую будет зависеть КПД прибора. Чтобы утеплитель смотрелся аккуратно, можно сверху него расположить кожух из тонкого листового металла (например, оцинковки) — получится нечто подобное сэндвич-трубе. Визуальный пример — на первой картинке статьи.

Принцип работы бойлера на дровах

Бойлер дровяной

Другим видом водонагревателя косвенного нагрева является титан на дровах, который потребует только затрат на создание запаса твердого топлива. Такой бойлер имеет конструкцию самовара и работает автономно от всех источников энергоснабжения, поэтому идеален для устройства в частном доме.

Принцип работы бойлера-титана

Чтобы соорудить подобный прибор своими руками, необходимо в первую очередь устроить печь, которая и будет нагревать воду внутри бака. Такой бойлер может иметь круглый или квадратный бак, и он может устанавливаться, как на небольшую печь, сложенную из кирпича, так и на печь по типу буржуйки, сваренной из отрезка металлической трубы достаточно большого диаметра.

Второй вариант более сложен из-за того, что придется из трубы вырезать участки металла для устройства в этих местах дверец топки и поддувала. Кроме этого, с помощью сварки внутри трубы нужно укрепить кронштейны для укладки колосника. Дно и верх трубы-печки заваривается цельными листами металла. В верхней части устраивается круглое отверстие, в него вваривается дымоходная труба, которая будет проходить непосредственно через емкость с водой и нагревать ее до нужной температуры.

Бак также должен быть приварен к крышке печи.

Если печь решено сложить из кирпича, бак бойлера может быть и круглый, и квадратный. Печь сверху перекрывается металлической панелью, в которой также вварена дымоотводная труба. Далее емкость без дна (водяной бак) герметично приваривается к верхней металлической плоскости печи.

Дымоход, пройдя через водяную емкость, выводится на улицу.

В баке должно быть вварено два или три патрубка с вентилями: для поступления воды, для выхода на кран смесителя и на душ.

Вода может поступать в бойлер как из магистрали, так и заливаться вручную. Кроме этого, выше бойлера можно установить накопительный бак для воды, из которого вода также может поступать в нагревательную емкость.

Если такой водонагреватель установить в ванной комнате, то он не только даст горячую воду, но и обогреет помещение.

Всем, кто пользовался газовыми колонками или проточными нагревателями, работающими от электросети, знакома ситуация, что когда открывается кран, приходится ждать некоторое время, чтобы пошла горячая вода. При установке водонагревателя косвенного нагрева, этот фактор полностью исключается — открывая кран, можно сразу же получить подогретую воду.

По сравнению с водонагревателями, работающими на газе или от электричества, этот вид бойлера поможет сэкономить на энергоносителях.

Основные виды поломок

Современные производители научились создавать отличную водонагревательную технику класса люкс. Для эффективной эксплуатации она использует газ, редко выходит из строя. Однако даже самые лучшие газовые нагреватели не могут избежать поломок. В перечень неизбежных неисправностей входят:

• протечки воды;
• плохой нагрев жидкости;
• разрядка питающих элементов;
• слабый напор воды;
• отсутствие газа.

Ремонт некоторых неисправностей владельцы газовых бойлеров могут провести самостоятельно. Поменять батарейки в питающем устройстве под силу любому человеку. Несложно также устранить слабый напор воды — возможно просто образовалась излишняя накипь в теплообменнике. Для ее удаления следует снять теплообменник и тщательно промыть. Для этих целей также можно использовать специальные жидкости для удаления накипи.

Самостоятельно несложно решить проблему плохого нагрева воды. Главной причиной такой неисправности нередко является загрязнение теплообменника сажей. Устранение этой проблемы заключено в снятии упомянутого элемента и удалении налета. При появлении более значительных неисправностей следует обращаться к профессионалам.

Те, кто насмотрелся на видео по Ютуб про самодельный газовый водонагреватель, который состоял из змеевика, помещенного прямо на варочную панель в кухне, наверное, уже размечтались, как можно дешево получить много кипятка. На самом деле это не совсем так. Сегодня мы будем говорить про то, почему газовый водонагреватель своими руками делать не стоит.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:

P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

• P — мощность ТЭНа;
• M — масса нагреваемой воды;
• tk — желаемая температура воды;
• tн — начальная температура воды;
• T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Виды водонагревателей

Популярные модели газовых водонагревателей, которые можно сделать своими руками, помогут подобрать идеальный вариант для конкретных целей. В настоящее время такие конструкции могут быть нескольких видов:

Последний вариант нагревательных приспособлений пользуется у потребителей наибольшим успехом. Он представляет собой бойлер, работающий от газовой плиты. Такие конструкции гарантируют своим владельцам бесперебойную подачу воды, экономичность и долговечность эксплуатации.

Хороший нагреватель из газовой плиты совсем несложно сделать своими руками. Для его создания требуется некоторое количество полезных навыков и инструментов. Кроме таких устройств, многие мастера делают отличные водонагреватели из газовых баллонов. В конструкцию данных моделей стандартно входит ТЭН, регулятор, гайка и некоторые дополнительные элементы.

Самодельный баллонный нагреватель в данных случаях является стационарной емкостью для нагрева и хранения воды. Работают устройства на электричестве. Единственным их минусом является ограниченное количество нагреваемой жидкости. Поэтому многие владельцы частных домостроений предпочитают изготавливать газовый водонагреватель своими руками из плиты.

Изготовление бойлера своими руками

Вследствие довольно-таки несложного принципа работы такое устройство можно сделать самостоятельно. Теперь рассмотрим, как сделать бойлер косвенного нагрева своими руками.

Вся работа по изготовлению водонагревателя состоит из сборки составных частей конструкции:

Бак

В качестве емкости бойлера используется бак. Его объем зависит от потребностей хозяев дома в горячей воде и рассчитывается из количества 50–70 литров на каждого человека ежедневно. Ориентировочно на семью из 4-х человек подойдет 200-литровый бойлер.

Для нагревательного устройства бак должен быть изготовлен из нержавеющей стали, сплавов алюминия или другого материала, стойкого к коррозии. Как альтернатива – газовый баллон, но его стенки предварительно необходимо очистить и прогрунтовать. Без этого действия горячая вода будет иметь запах газа.

В баке проделывают 5 отверстий: 2 сбоку для монтажа змеевика, одно внизу для входной трубы, одно вверху для отбора воды и одно внизу для сливного крана. Для использования бойлера вне отопительного сезона следует предусмотреть установку ТЭНа. Для него также высверливается нижнее отверстие. К проделанным отверстиям крепятся запорные элементы или шаровые краны.

Змеевик

Для этого элемента подходит медная или латунная трубка, диаметр и длина которой зависят от объема бака. В среднем на каждые 10 литров рассчитывается 1,5 кВт тепловой мощности змеевидной трубки. Можно использовать трубку из металлопластика или другого металла с хорошей теплоотдачей.

Трубка накручивается по спирали на цилиндрическую оправку. Для этого можно взять бревно или трубу большого диаметра.

При намотке змеевика важно следить за витками:

• в целях наилучшего контакта греющей поверхности трубки с нагреваемой водой витки не должны соприкасаться друг с другом;
• не стоит делать навивку с чрезмерным усилием, тогда снять змеевик с оправки будет непросто.
• Количество витков на змеевике рассчитывается от объема и высоты бака.

Теплоизоляция

Снаружи бак необходимо покрыть слоем изоляции. Он необходим для увеличения КПД и снижения тепловых потерь. Для утепления емкости подойдет монтажная пена, минеральная вата или любой другой теплоизоляционный материал, который крепится к основе проволокой, клеем или полосовыми стяжками. Для аккуратного внешнего вида корпус бака лучше покрыть тонким листовым металлом или фольгированным утеплителем.

Утеплить бак можно также при помощи другой емкости большего диаметра. Для этого сделанный бойлер своими руками вставляется в большой бак, а простенок по принципу термоса заполняется утепляющим материалом или пенопластом.

ТЭН для комбинированного БКН

Трубчатые нагреватели продаются в ассортименте в строительных магазинах. Рассчитать производительность ТЭНа поможет следующая формула:

P= 0,0011*m*(tk-tн)/T

Расчетными считаются следующие значения:

• P — мощность ТЭНа;
• M — масса нагреваемой воды;
• tk — желаемая температура воды;
• tн — начальная температура воды;
• T — время нагревания воды.

В комбинированном бойлере косвенного нагрева змеевик размещается по всему водонагревательному баку снизу доверху — схема обеспечивает максимальный КПД и равномерное прогревание воды. ТЭН устанавливают внизу емкости.

Монтаж

Сборка бойлера, изготовленного своими руками, осуществляется после подготовки всех составных частей:

• змеевик по центру или вдоль стенок монтируется внутри бака, к его входной и выходной трубе припаиваются патрубки;
• для вертикально стоящего бойлера ко дну привариваются опоры, для навесного устройства – петли «ушки»;
• устанавливается ТЭН;
• бойлер плотно закрывается крышкой;
• подключение змеевика по схеме изготовления бойлера косвенного нагрева своими руками к контуру отопительной системы;
• подсоединение входной/выходной трубы для воды;
• разводка трубы в кухню или в ванную в точке водоразбора.

Прецизионный термостат: NOBO Viking C4F10

Тепло для суровых норвежских зим

Норвежский производитель обогревателей Nobo поставляет свою продукцию в Россию еще с начала нулевых, так что многие пользуются этой техникой уже по 15-18 лет. В стране фьордов и холодных зим хорошо знают, как согреться: модель Nobo Viking СF410 нагревает воздух с мощностью 1 кВт и не тратит ни ватта зря — эффективность по электроэнергии у нее стопроцентная. Кроме того, по европейским экостандартам она снабжена высокоточным термостатом, который не позволяет обогревателю после нагрева воздуха до указанной вами температуры брать из розетки больше 0,5 кВт. Термостат заменяемый — если встроенный кажется вам неэффективным, можно подключить другой.

Обогреватель бесшумен, пожаробезопасен, не издает запаха горящей пыли (в отличие от многих конвекторов), работает до 20 лет по гарантии и может использоваться в детских комнатах. Минусы — цена и довольно-таки сильное пересушивание воздуха. Если для вас важен этот факт, не так давно мы писали обзор, как выбрать увлажнитель воздуха.

Для хорошей работы бойлера важно количество и расположение нагревателей в емкости. Рекомендуется закреплять их один над другим, на одинаковом расстоянии друг от друга и от дна

По физическим законам теплая вода поднимается, течет к задней стенке, плавно опускается, на смену ей приходит еще более горячий поток.

Количество ТЭНов

Число нагревательных элементов в бойлере зависит от их мощности и от желаемой производительности устройства. Стандартное значение для бытовых нагревателей — 2 кВт. Используют 3 таких элемента (суммарно 6 кВт) для нагрева воды объемом 300 л до 100° за 3 часа. Исходя из этого, можно посчитать, сколько нужно ТЭНов для самодельного водонагревателя. Чем их больше, тем быстрее устройство справляется с задачей.

Объем бака

По статистике житель квартиры использует 100-400 л воды каждый день. При изготовлении бойлера нужно учитывать количество человек, которые будут им пользоваться, и частоту использования. Минимальная вместимость емкости — 30 л. Нужно помнить, чем больше водонагреватель, тем дольше он греется.

Прочие детали

При изготовлении устройства и его эксплуатации следует подумать о безопасности. Полезные советы:

1. Если вода в котле циркулирует естественным образом, нужно поставить датчик температуры, который при перегреве отключит ТЭН.
2. Безопаснее подключать прибор не к розетке, а к отдельной линии с кабелем увеличенного сечения.
3. Открытые провода требуется изолировать и сделать заземление всей конструкции.
4. Минимальное расстояние от устройства до потолка — 30 см, а до пола — 80 см.
5. Если подключение происходит к системе центрального водоснабжения, необходимо поставить предохранительный клапан, который снижает давление.

Принципиальная схема подключения

В бойлере теплоноситель подогревается встроенным внутрь теплообменником тепловой энергией, подающейся от котла отопления. Транспортируется теплоноситель от внешнего источника тепла (котла) и через змеевик вода нагревается в бойлере. Чтобы теплоноситель нормально циркулировал по трубам, в контуре устанавливается специальный насос с автоматикой, которая управляет насосом, тем самым регулируя температуру горячей воды.

Чаще всего теплообменники – это трубки, которые монтируются внутри корпуса бойлера. Для их изготовления используется медь или нержавейка. Трубки снаружи и бак с внутренней стороны окрашиваются одной эмалью или краской.

Если использовать солнечную энергию для бойлеров косвенного нагрева, то можно обеспечить практически бесплатную подачу горячей воды, причем в любых количествах. Но все равно бойлер косвенного нагрева должен быть с  ТЭНом. Также нагрев воды до требуемой температуры можно осуществлять и при помощи еще одного теплообменника, который будет запитан от стороннего источника тепла.

Делаем бойлер своими руками на дровах

Изделие имеет конструкцию самовара и не зависит от энергоснабжения.

• В первую очередь следует изготовить печь, с помощью которой будет нагреваться вода внутри титана.
• Устанавливать бак можно на печь, сваренную из отрезка металлической трубы большого диаметра или сложенную из кирпича.
• Для печи из кирпича емкость для воды может быть как квадратной, так и круглой. Дымоотводная трубка приваривается к металлической панели, которая будет закрывать печь сверху. Водяной бак без дна приваривается к металлической поверхности печи.
• Печь по типу буржуйки изготавливается из трубы, в которой вырезаются отверстия для дверей топки и поддувала. Для укладки колосника внутри трубы укрепляются кронштейны. Дно и верх емкости заваривается листами металла. Дымоходная труба приваривается к круглому отверстию, которое вырезается в верхней части печи. Проходить труба должна будет через емкость, и нагревать воду до нужной температуры.
• Дымоход выводится на улицу.
• Для поступления воды и ее выхода к баку следует приварить два патрубка.
• В бойлер, сделанный своими руками, вода может заливаться вручную, поступать из установленного выше конструкции накопительного бака или из магистрали.

Такие водонагреватели способны не только подать горячую воду, но и обогреть помещение.

Установив бойлер, сделанный своими руками, и открывав кран, можно моментально получить горячую воду. По сравнению с водонагревателями, которые работают на электричестве или газе, бойлер поможет сэкономить на энергоносителях.

Монтаж проточного водонагревателя

Нагрев воды в проточном водонагревателе несмотря на простой принцип работы в жилых применяется реже чем накопительного типа. Это вызвано тем, что для того чтобы быстро нагреть холодную воду требуются мощные ТЭНы от 3 до 27 кВт, и не каждая внутриквартирная электрическая линия сможет выдержать такую нагрузку.

Подготовка — проверка электросети

Перед тем как принять решение об установке проточного водонагревателя следует проверить возможности внутридомовой электросети. Необходимые ее параметры указаны в паспорте на водонагреватель и если они не соответствуют фактическим данным, потребуется реконструкция внутридомовой линии электроснабжения.

Для подсоединения большей части проточных нагревателей необходим стационарный метод монтажа, сеть переменного тока 220 В, 3-х жильный кабель из меди, с сечением не менее 3Х2.5 мм и автоматической защитой не менее 30 А. Проточный водонагреватель также должен быть подключен к системе заземления.

Выбор места

Безнапорные проточные нагреватели воды, в основном, имеют возможность гарантировать работу только одной точки водоразбора, вследствие этого вопрос подбора района установки не стоит.

Его размещают вместо смесителя в ванной либо кухне. Выбор мощных напорных проточных нагревателей, которые обслуживают несколько водоразборных точек необходимо провести тщательно. Как правило, его размещают около от максимального водоразбора или стояка.

Несмотря на то, что модификации IP 24 и IP 25 конструкционно защищены от непосредственного проникновения воды, все-таки, их надежнее расположить в тех местах, где отсутствует угроза прямого попадания воды.

Кроме того нужно учитывать что устройства, которые имеют механическую систему регулировки напора и температуры ГВС, нужно располагать на расстоянии вытянутой руки. Исходя из вышеуказанного, установка бойлера в ванной будет самой предпочтительной.

Установка на стену

Проточные нагреватели не имеют большого веса, к их установке не предъявляют требования подобные емкостным аппаратам. Монтаж на стенке здания состоит в высверливании отверстий и закреплении нагревателя при помощи специальных кронштейнов, поставляемых в комплекте.

Главные условия профессиональной установки:

• Прочность стенового покрытия;
• совершенное горизонтальное расположение.

Если нагреватель будет размещен с наклоном, возникнет риск образование воздушных пустот, что приведет к перегреву ТЭНа и выходу водонагревателя из строя.

Как подключить к водопроводу

Выполнит обвязку безнапорного проточного нагревателя довольно просто. Подсоединение выполняется гибким шлангом, снятым со смесителя, на штуцер устройства. Для этого устанавливают специальную прокладку под накидную гайку и заворачивают ее сначала рукой, а после с небольшим давлением гаечным ключом.

Важно соблюдать правило, что после нагревателя не устанавливают запорную арматуру. Вода должна перекрываться только нагревательным устройством или смесителем, к которому он подсоединен. При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя

При другом развитии событий вследствие отсутствия движения воды, ТЭН перегреется и выйдет из строя.

Включение в электросеть

Малогабаритные безнапорные модификации водонагревателей в основном реализуются с нужным проводом вилкой. В связи с этим включение сводится к тому, что потребуется вставить вилку в электророзетку с заземлением.

Электронагреватель является мощным электроприбором, включать его с использованием различных удлинителей запрещено. Вследствие огромного электрического тока контакты смогут перегреваться и вызвать возгорание проводки.

Примитивные водонагреватели

Непременное условие для самостоятельного сооружения бойлера — это выбор огнеупорных и жаростойких материалов.

Для газового водонагревателя необходимо приобрести медную трубку (диаметр 15 мм). Данную трубку необходимо согнуть в спираль. К одному из концов спирали следует присоединить резиновый шланг соответствующего диаметра. Второй конец необходимо прикрепить к водопроводному крану. После чего необходимо проверить получившуюся конструкцию на герметичность. Вода не должна подтекать. Варьируя напор воды, можно регулировать степень, с которой прибор нагревает. Соответственно, чем напор больше, тем вода течет горячее. Затем необходимо включить газ и тщательно проверить на наличие дефектов получившуюся систему нагрева. Стоит особенно запомнить следующую схему отключения. Сначала стоит отключить поток газа, а за ним и подачу воды. Нарушив это правило, можно перегреть систему, что приведет к необратимым последствиям.

Самым простым в изготовлении считается солнечный водонагреватель. Этот вид подходит только для летнего времени. Принцип его работы основан на наполнении металлического бака холодной водой. Эта вода в течение дня будет прогреваться. Опять же важным источником тепла служит солнце. В баке делается отверстие, равное диаметру пластиковой трубки. Наконечником трубки служит разветвитель, который будет играть роль лейки.

Но прежде всего, чтобы собрать данную конструкцию, первым делом нужно заручиться поддержкой газовых и коммунальных служб. Сварочные работы проводить должен человек с опытом работы или образованием. Поскольку потерять здоровье намного важнее, нежели сэкономить некоторую сумму денежных средств.
