Система антиобледенения кровли и водостока: выбор и монтаж

Обогрев водостоков и желобов

Основная причина неработоспособности водосточной системы здания в холодное время года — это скопление льда в желобах и водосточных трубах.

В случае если крыша холодная, то есть не имеет больших теплопотерь, и подтаек снега на самой кровле не происходит, то для решения проблемы обледенения достаточно укладки нагревательного кабеля в желобах и водосточных трубах.

Подбор кабеля

Погонная мощность подбирается исходя из диаметра водосточных труб и ширины желобов. Меньшее значение имеет материал водосточной системы — пластик прогревается чуть хуже металла — нужно больше мощности. В таблице №1 приводятся усредненные значения. Для сложных условий — высотность, ветровая нагрузка — мощности должны быть увеличены, если наледи немного, то мощности можно и снизить.

Таблица №1: Подбор греющего кабеля для обогрева желобов и водостоков

Диаметр труб/

Ширина желобов

 менее 100 мм   120-150 мм  150-160 мм  200 мм

Требуемая погонная

мощность на участок

 30-40 Вт/м  50-60 Вт/м  60-100 Вт/м  80-120 Вт/м
Греющие кабели

Х кол-во ниток

 Raychem GM2-X х 1

 HeatTrace GT-2 x 1

 Nelson SLT2 x 1

 Nexans DeFrost Pipe 20 x 1

 Raychem GM2-X-C x 1

 Nelson LT-28-jt x 1

 Nelson CLTR-28-JT x 1

 Nexans DeFrost Pipe 30 x 1

 FreezStop 25K x 1

 GM2-X-C x 1

 LT-210-jt x 1

 DeFrost Pipe 30 x 1

 FreezStop 25K x 2

 GM2-X-C x 2

 LT-28-jt x 2

 LT-210-jt x 2

 DeFrost Pipe 30 x 2

 FreezStop 25K x 2

Резистивный кабель на данных участках следует использовать с осторожностью, т.к. он в отличие от саморегулирующегося не является стойким к локальным перегревам. А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь

А желоба и водостоки — это как раз те участки, на которых скапливается листва и грязь.

Использовать саморегулирующийся кабель выгодней еще и потому, что при монтаже внутри водосточной трубы он значительно экономит электроэнергию находясь в сухом состоянии.

А теперь детально разберем монтаж греющего кабеля на различных участках водосточной системы здания:

Водосточные трубы

В любой водосточной трубе всегда есть восходящий поток воздуха. Фактически водосточная труба работает как поддувало. При установке греющего кабеля внутри водостока поток воздуха даже немного усиливается. Поэтому необходимо выполнять усиление, а именно закладывать дополнительные петли у отмета и вокруг водоприемной воронки. Таким образом, получается что на каждую водосточную трубу потребуется дополнительно 1,5-2 м греющего кабеля.

Если изучать методические рекомендации производителей, то они гласят, что если высота водостока менее 4 м, то кабель можно опустить внутри нее без дополнительных приспособлений. Однако, наш опыт показывает, что для увеличения срока службы нагревательного кабеля необходимо закреплять его на тросе чтобы механическую нагрузку нес не сам кабель, а трос. Желательно также защитить кабель в месте выхода из трубы с помощью металлической накладки.

Внутренние водостоки

В случае внутренних водосточных труб получается, что большая часть водосточной трубы находится в теплом помещении. Поэтому в большинстве случаев достаточно обогревать верхнюю часть трубы, т.е. опускать греющий кабель сверху до перекрытия, на глубину — 0,8-1,5 м, и дополнительно обогревать небольшую площадь вокруг воронки. Это удобно сделать закрепив кабель на металлической сетке. Слабым местом является также выход из трубы (она работает как поддувало). В таком случае электропитание подводится снизу: греющий кабель вводится в трубу через хомут с сальником. Правда подводить электропитание питание и снизу и сверху к одной и той же трубе достаточно трудозатратно, что в некоторых случаях (высота менее 8 м) может свести на нет экономию метража греющего кабеля.

Подвесные желоба

На горизонтальных участках водосточной системы здания греющий кабель закрепляется через каждые 0,3-0,5 м с помощью отрезков монтажной ленты. Сама лента крепится к желобу с помощью заклепок (на металлический желоб) или саморезов (пластиковый желоб). Мощность кабеля подбирается согласно таблице №1. При наличии метеостанции датчик влаги также устанавливается в желобе.

Разуклонные желоба

Разветвление

Дабы упростить подсистему подвода питания при большом количестве желобов и водосточных труб применяются узлы разветвления:

Это интересно: Будка для овчарки своими руками — чертежи и размеры вальера, как сделать?

Проводим пуско-наладочные работы

До ввода в эксплуатацию системы антиобледенения нужно провести испытания на функционирование. Поскольку система в основном работает в режиме ожидания и включается при необходимости, ее проверка летом бесперспективна. В теплое время года можно только проверить управляющую аппаратуру, да и то придется имитировать осадки (на датчики по-простому капают водой).

Испытания надо проводить в начале осени. Этапы проверки:

  • проверка сопротивления изоляции;
  • проверка аппаратуры;
  • пробное включение;
  • настройка термостатов;
  • рабочее включение.

Сопротивление кабеля и изоляции проверяют мегаомметром (если его нет, надо приобрести: систему необходимо периодически проверять). УЗО проверяют путем нажатия тестовой кнопки «Т». На термостате выставляют минимальное и максимальное значения температур. Эксплуатация системы при температуре ниже –20 °C не имеет смысла, поскольку в морозы осадки не выпадают.

Рекомендуем проводить проверку ежегодно ранней осенью: при наличии повреждений кабеля лучше их обнаружить заранее — до того, как использование системы станет необходимостью.

Важно! Прокладка кабеля на карнизах не отменяет необходимости установки снегозадержателей. Самостоятельная установка антиобледенительной системы не настолько сложна

Основная трудность — работа на крыше. Рекомендуем ознакомиться с правилами безопасности и неукоснительно их соблюдать

Самостоятельная установка антиобледенительной системы не настолько сложна. Основная трудность — работа на крыше. Рекомендуем ознакомиться с правилами безопасности и неукоснительно их соблюдать.

Как закрепить кабель на крыше и водостоке

После этого на крыше прикручиваете крепежные клипсы или ленту.

Чтобы не было течи, не забывайте обработать места входа саморезов герметиком.

Шаг между верхним и нижним рядом клипс – 60см.

Ошибка №5

Для монтажа нагревательного кабеля на крыше применяйте только специализированный крепеж.

Забудьте про хомутики, которые часто используют для прокладки кабеля по стенам в доме.

Для отдельных видов кровли выпускаются специальные лепестки на защелках. С ними даже дырявить ничего не придется.

Есть еще метод крепежа с применением самоклеющейся герметизирующей ленты на алюминиевой основе.

Как уверяет производитель, лента имеет высокий уровень адгезии, является термостойкой и долговечной. Но все-таки большинство предпочитают сквозной крепеж кабеля, считая его более прагматичным и надежным.

Перед монтажом нагревательного кабеля обязательно проверяйте его сопротивление и целостность жил мультиметром.

Данные по сопротивлению должны быть указаны в паспорте на изделие.

Если все в порядке, укладываете кабель волнами согласно закрепленных клипс на скате крыши.

После чего, холодный конец заводится в монтажную коробку под коньком.

Секции для водостока также прозваниваются. Как между рабочими жилами, так и с защитным проводником.

Между заземляющим защитным проводником и рабочими жилами изоляция должна достигать нескольких мегом.

Такую проверку осуществляют уже не мультиметром, а мегомметром.

Все данные обязательно записывайте в паспорт, дабы потом было с чем сравнивать. Вдруг через несколько лет вам понадобится найти причину неработоспособности системы.

После всех проверок, желоб тщательно очищается от грязи и мусора.

Внутри него закрепляется монтажная лента. Чаще всего это делается на заклепках.

Но есть и бесклепочное крепление.

Лучше всего применить комбинированный вариант. Через каждые 1,0-1,5м заклепываете ленту, а посреди этих отрезков укладываете пластиковые распорки, которые просто раздвигают кабель между собой.

Горизонтальный участок кабеля укладывается в желоб, а вертикальный при помощи тросика спускается вниз по водостоку.

Обратите внимание, если у вас дома есть домашние питомцы, они очень любят погрызть такой кабель, провокационно выглядывающий из трубы

Ошибка №6

В данной ситуации нельзя делать его выпуск на улицу, а петлю лучше запрятать внутри.

Тросик вертикального участка кабеля подвешивается на крючок.

Данный трос обязателен при высоте труб свыше 4м. Кстати, при прокладке кабеля в ендове, также зачастую применяют несущий трос.

Он воспринимает всю механическую нагрузку, защищая оболочку от повреждения.

Вместо тросика в водостоке можно использовать цепь. Она должна быть оцинкованной, дабы не ржавела от постоянного соприкосновения с водой.

Кабель через специальные распорки просто одевается на отдельные звенья.

Последнее звено сверху подвешивается на распорный прут или шпильку.

Сама шпилька должна не просто лежать поперек отверстия в водостоке, ее желательно закрепить.

Например, за ту же монтажную ленту.

Ошибка №7

Не экономьте и не опускайте кабель в трубу без такой цепи или троса.

Они выполняют защитную функцию. В случае неработоспособности системы, лед очень быстро налипает на кабель в водостоке, увеличивая его массу в несколько раз.

И чтобы его не порвало от такой нагрузки и требуется дополнительный несущий элемент.

После укладки все холодные концы кабелей заводятся в монтажную коробку.

Весь процесс повторяется на всех скатах крыши.

Если у вас есть пристройка без водостоков (гараж), на нем также размещается кабель, но таким образом, чтобы его петли свисали на несколько сантиметров вниз (5-8см).

Это так называемая схема “капающая петля”.

Зачем используются системы антиобледенения

Ранней весной все мы наблюдаем такую картину: на крышах домов образуются значительные снежные наносы, а многочисленные сосульки способны в любой момент свалиться на головы проходящих возле здания людей. Опасность получить травму значительно возрастает в том случае, если речь идет о многоэтажном доме.

Но даже при отсутствии подобных ситуаций, таяние скопившихся на крыше снега и льда может создать значительную нагрузку на водосточную систему, которая в результате просто забивается или выходит из строя. В результате может потребоваться серьезный ремонт, который сегодня стоит значительных средств. Забыть об этих проблемах позволяет автоматическая система антиобледенения кровли, благодаря которой крыша и водостоки будут лишены снежных скоплений и ледовых немерзей даже в самые суровые зимы.

Такая система способна безотказно функционировать в течение десятков лет, благодаря чему появляется возможность сэкономить значительные средства на проведении весеннего ремонта. Кроме этого, ходить вблизи зданий, оборудованных системой антиобледенения кровли и водостоков, становится абсолютно безопасно.

Изготовление и установка кабеля своими руками

Чертеж и схемы

Независимо от того, сделан был греющий провод своими руками или приобретен в магазине- установить его самостоятельно вполне возможно.

Для примера приведу несколько готовых схем для разных участков кровли (чуть ниже по тексту: рис.1, рис.2, рис .3).

Расчет размеров

Изначально измеряем диаметр труб и подбираем мощность провода. Следует отметить- если крыша надежно теплоизолирована- кабеля мощностью 25-40 Вт/м будет достаточно. Если кровля –холодная, выбирайте изделие не менее 40-50 Вт.

Полученную величину мощности следует сравнить со значением, рекомендуемым исходя из физико-технических показателей используемого материала:

  • для пластиковых водостоков -минимум 20 Вт на погонный метр;
  • для металлических водостоков -минимум 25 Вт;
  • для деревянных водостоков – минимум 18 Вт.

Если кабель в системе аниобледенения укладывается методом спиральной обвязки трубы, его длину нужно высчитывать по следующей формуле:

Величина шага спирали определяется в зависимости от диаметра трубы по специальным таблицам.

Далее следует начертить точную схему всех элементов системы. По этому чертежу будут выполняться все этапы работ.

Рис.1. Укладка кабеля по краю кровли:

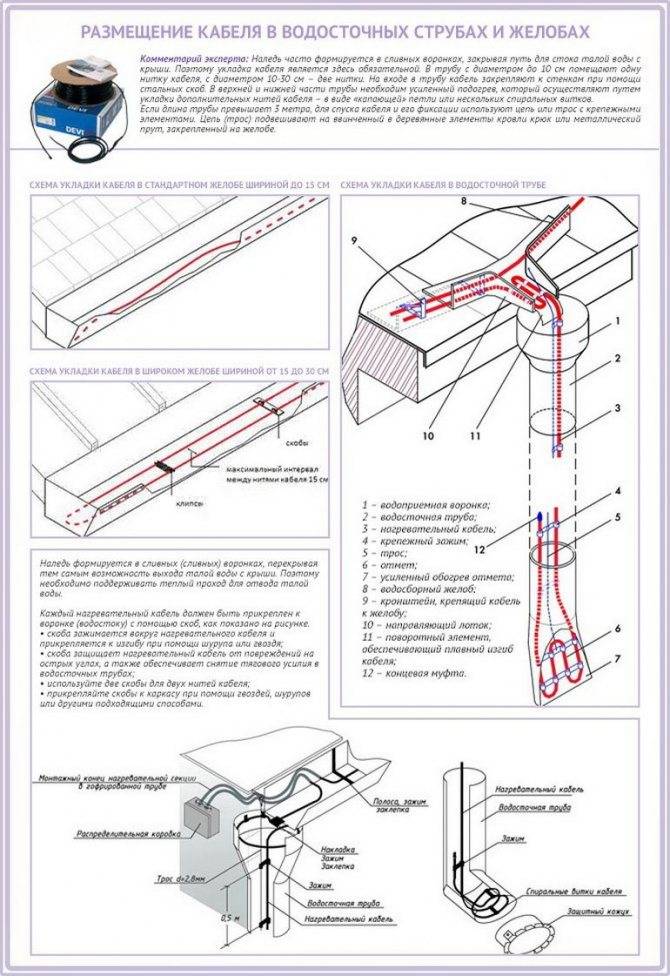

Рис.2. Укладка в водосточных желобах и трубах:

Рис.3. Размещение в ендовах:

Средства для обогрева водостока и кровельного свеса

Для предотвращения образования наледей в настоящее время используются различные системы обогрева водостоков и кровли, но в основе практически каждой из них лежит применение специального греющего кабеля и средств автоматики.

Рассмотрим подробнее, какие виды греющего кабеля и регулирующего оборудования существуют, какие из них будут предпочтительнее для выбора.

Какой греющий кабель выбрать

Существует два основных типа греющих кабелей для кровли и водостоков:

Резистивный кабель. На практике представляет собой обычный кабель, состоящий из металлической жилы и изоляции. Резистивный кабель обладает постоянным сопротивлением, постоянной температурой нагрева при эксплуатации и неизменной мощностью. Нагрев кабеля происходит от подключенной к электричеству замкнутой цепи.

Конструкция (схема) резистивного греющего кабеля

Саморегулирующийся кабель для обогрева водостоков и кровельных свесов более технологичен. Он состоит из греющего саморегулирующегося элемента (матрицы), реагирующего на температуру окружающей среды (водосточной трубы) и меняющего в зависимости от этого свое сопротивление и, соответственно, степень нагрева, а также изоляционной оболочки, оплетки и наружной оболочки.

Каждый из видов греющих кабелей способен обеспечить одинаково эффективный обогрев крыши и водостоков. Однако каждый из них обладает свойственными только ему преимуществами. Так, главным достоинством резистивного кабеля является его намного более низкая цена в сравнении с саморегулирующимся. При этом второй вид более эффективен в плане потребления электроэнергии и неприхотлив к условиям прокладки.

При повышении температуры на улице в матрице кабеля понижается количество проводящих ток путей, благодаря чему мощность и количество потребляемой электроэнергии падает. Температура саморегулирующего кабеля также снижается. Все это позволяет избежать необходимости в использовании датчика температуры, автоматически регулирующего работу кабеля.

Совет от профессионала: Наиболее эффективной по соотношению стоимости и качества принято считать комбинированную систему греющих кабелей. Обычно в кровельной части системы используют недорогие резистивные кабеля, тогда как обогрев водостоков и желобов обеспечивается саморегулирующимися кабелями.

Конструкция (схема) саморегулирующегося греющего кабеля Devi

Что касается расчета энергопотребления и выбора мощности греющих кабелей, то здесь нормой для изделий резистивного типа является кабель мощностью в пределах 18-22 Вт на погонный метр, для саморегулирующихся – 15-30 Вт на метр. Однако следует учесть, что в случае наличия водосточной системы из полимерных материалов мощность кабеля не должна превышать 17 Вт на метр погонный, иначе есть риск повреждения водостока вследствие чрезмерно высокой температуры нагрева.

Состав системы обогрева водостока и кровли

Помимо, собственно, греющих кабелей, системы обогрева также состоят из следующих основных компонентов:

  • Крепежных элементов.
  • Щита управления, обычно состоящего из:
  1. входного трехфазного защитного автомата;
  2. устройства защитного отключения, как правило, 30мА чувствительностью;
  3. четырехполюсного контактора;
  4. однополюсных автоматов защиты на каждую фазу;
  5. автомата защиты цепи управления термостата;
  6. сигнальной лампы.

Компонентов распределительной сети:

  1. силовых кабелей, служащих для питания греющих кабелей;
  2. сигнальных кабелей, соединяющих датчики термостатов с блоком управления;
  3. монтажных коробок;
  4. муфт, обеспечивающих герметичность соединений и законцовок всех типов кабелей.

Схема подключения греющего кабеля

Терморегулятора. Регулировка работы кабельной системы обогрева может осуществляться при помощи устройств двух типов:

  1. Собственно, терморегулятора. Данный прибор призван включать в работу систему обогрева в заданном диапазоне температур. Обычно рабочий диапазон устанавливается в пределах -8..+3 градуса.
  2. Метеостанции. Помимо определенного диапазона температур, метеостанция способна осуществлять контроль наличия осадков и их таяния на крыше. В состав станции входит не только температурный сенсор, но и датчик влажности, а некоторые метеостанции оснащены одновременно и сенсором осадков, и сенсором таяния (влажности).

При использовании в кабельной системе обычного терморегулятора, пользователю потребуется самостоятельно включать систему в работу при наличии осадков и выключать при их отсутствии. Метеостанция же позволяет полностью автоматизировать процесс работы системы и даже запрограммировать задержки ее отключения по времени. В прочем, по стоимости обычные терморегуляторы существенно более выгодны.

Проблемы приходят с весной

Обледенением крыши и карнизов угрожают вовсе не морозы, как это может показаться кому-то, а оттепель. Когда на дворе — 20 °С наледь не образуется: резко уменьшается влажность воздуха, снежных осадков мало. Зато когда на дворе около нуля, часто происходят обильные снегопады, да и часть снега быстро тает. Одно слово — время гололеда на дорогах и сосулек на карнизах домов. Самые актуальные сезоны для защиты от обледенения — поздняя осень и ранняя весна. Но нынешние зимы редко балуют морозами, зато то и дело случаются оттепели.

Итак, два слагаемых защиты дома от злобных сосулек — водосточная система и оборудование против обледенения (антиобледенительные системы), объединенные в единое целое

Важно и грамотно спроектировать их и правильно установить. Весь комплекс должен работать так, чтобы обеспечивать свободный непрерывный направленный сток всей воды, которая выпадает в виде дождя или образуется, когда растапливается снег

Водосточная система

Как правило, монтаж системы водостока производят, когда все кровельные работы уже завершены. Современные системы отличаются большим количеством комплектующих, с помощью которых можно оборудовать водостоками крыши самой сложной конфигурации. Перед установкой металлочерепицы и карнизной планки нужно прикрепить держатели желоба примерно через 90 см друг от друга. Лучше устанавливать их на участках большой нагрузки: у торцов, по углам поворота, в местах соединений желоба с водосточными трубами, а для большей надежности — дополнительные подвесы желоба.

Монтаж водостока

Несмотря на все многообразие водосточных систем, производимых разными изготовителями, для монтажа достаточно простого набора инструментов и оснастки. Для измерений и разметки – линейки, рулетки, шнура и карандаша. Для работы молотка, пассатижей, ножовки либо ножниц по металлу, отвертки, а еще лучше – шуруповерта, ударной дрели или перфоратора. Могут пригодиться и струбцины.

В местах соединений желоба вставляются друг в друга на 50 мм. На этом участке нужно срезать передний крючкообразный загиб вставляемого желоба и укрепить стык герметиком, либо пропаять и скрепить заклепками. Свободные торцы желобов закрываются заглушками, которые прижимаются, ставятся на герметик и фиксируются заклепками. Там, где желоб соединяется с трубой, в нем делают крестообразный разрез, загибают края наружу. Воронка монтируется на герметике или припое и заклепках, водосточная труба соединяется с ней при помощи двух колен, которые вставляют одно в другое, предварительно обжав углы входящего.

Трубы отрезают по отмерянной длине и крепят к стене держателями на расстоянии 150–190 см друг от друга: обычно вверху, внизу и на стыке труб. Расстояние от нижнего края водосточной трубы до земли не должно превышать 30 см. Важный момент, предупредить возможность засорения водостоков растительным мусором, листьями или мелкими ветками. Для этого на воронку устанавливается сетка, она не защищает только от мелкой хвои.

Выбор аппаратуры управления и защиты

Включение и выключение нагревающих кабелей в заданных температурных границах и в соответствии с состоянием датчиков влажности и осадков происходит по команде модуля контроля и управления. В зависимости от сложности и функциональности, эти устройства делятся на два типа:

  • термостатические устройства. Представляют собой приборы, которые реагируют на изменение сопротивления датчика температуры. Термостат позволяет устанавливать предельную температуру, при которой встроенное реле подключает внешнюю нагрузку. При использовании нагревателей большой мощности коммутация осуществляется с использованием внешних контакторов или магнитных пускателей;

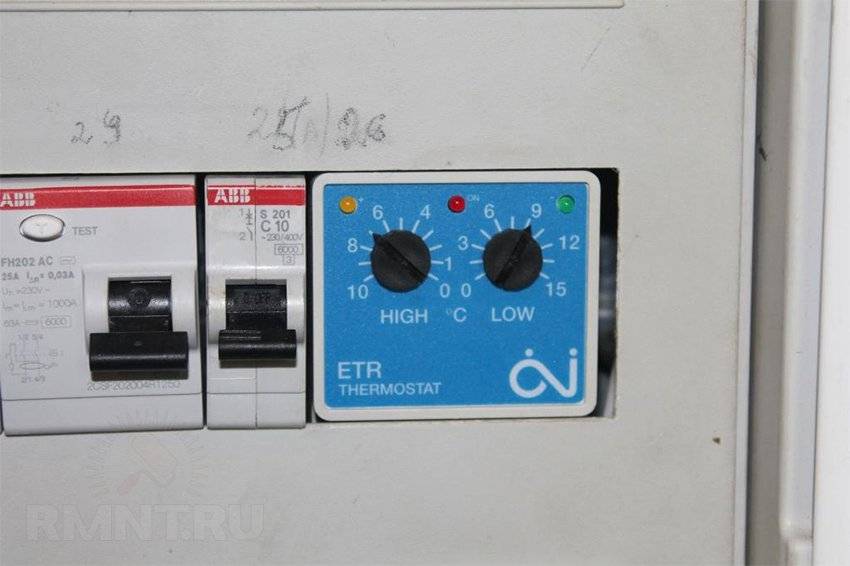

    Термостат регулирует систему снеготаяния

  • метеостанции. Устройства этого типа отслеживают не только температуру, но и влажность, наличие осадков и другие погодные факторы. Наличие дополнительных датчиков позволяет включать нагрев только по факту появления осадков.

Конечно же, первый вариант в силу своей конструктивной простоты стоит в разы дешевле второго. Несмотря на это, использовать его в регионах с высокой влажностью не рекомендуется, поскольку в этом случае появляются риски неправильной интерпретации данных термодатчика. В результате вместо своевременного таяния снега на крыше могут накапливаться залежи льда.

Метеостанция установки «антилёд»и схема её подключения

Метеостанция лишена этих недостатков, но имеет более сложную конструкцию, а следовательно, и менее надёжна. Тем не менее выбор этого варианта позволит построить систему снеготаяния, способную работать в автоматическом режиме и за счёт более чуткого управления экономить электроэнергию.

Для защиты элементов системы при превышении тока нагрузки или коротком замыкании в электрическую схему устанавливают автоматический выключатель. Кроме того, используют устройство защитного отключения, которое отслеживает утечки тока через изоляцию и при её появлении может обесточить всю систему или отключить отдельные секторы нагревателей.

Откуда на крыше и водостоке появляется наледь

Сосульки на свесе кровли и лед в водосточном желобе возникают вследствие двух основных причин:

  1. Разница дневных и ночных температур. Проявляется это зачастую в весенний период, когда днем снег на крыше тает под действием солнечного тепла и стекает с крыши в водосточную систему, а ночью с понижением температуры замерзает, образуя порой громадные наледи. Ледяные нагромождения часто ведут к тому, что водосточная система просто не выдерживает их веса, поскольку не рассчитана на него, и приходит в негодность, попросту ломаясь.
  2. Эксплуатация теплой кровли. Так называемые мансардные крыши, как правило, чаще подвержены образованию наледей даже зимой, поскольку отапливаемое помещение под кровлей провоцирует, хоть и незначительный, но нагрев кровельного ковра. Снег вследствие этого тает, и вода начинает стекать по кровельному свесу, а у более холодной карнизной части кровли и в водостоке она вновь застывает.

Схема холодной и теплой кровли

Совет от профессионала: Предотвратить нагрев кровли зимой можно посредством организации так называемой холодной крыши (с неотапливаемым вентилируемым чердаком), а также грамотного обустройства кровельного пирога – с правильно устроенным вентиляционным зазором и достаточной толщины утеплителем.

Антиобледенительная система кровли и водостоков своими руками: Монтаж и Видео +Фото

В поздний осенний период, теплой зимой и ранней весной крыши зданий и кровельные материалы испытывают повышенную нагрузку в связи с обильными осадками и последующими образованиями наледи и снега, особенно на свесах и в водостоках.

Вес обледенений может достигать нескольких центнеров, прогибая крыши и нередко срывающихся вниз, особенно в теплую погоду. Убирать лед и снег своими руками очень трудозатратно, часто даже опасно, использовать наемный труд с подъемными механизмами – значит периодически расставаться с деньгами.

Поэтому популярностью пользуется антиоблединительная система кровли, работающая так, чтобы не позволять образовываться сугробам и обеспечивающую обогрев водостоков и крыш от обледенения и наледи, а талую воду слить через водосток и в канализацию.

Как установить антиобледенительную систему самостоятельно

Монтаж системы антиобледенения кровли – это далеко не так просто, как может показаться на первый взгляд. Поэтому, не обладая элементарным и электротехническими знаниями, лучше не браться за подобную работу. Чтобы устройство работало правильно, необходимо доверить монтаж специалистам.

При наличии навыков в проведении подобных работ, монтаж системы антиобледенения кровли можно выполниться самостоятельно. Для этого следует придерживаться таких этапов:

1. Монтируем два греющих провода в водосточные трубы. Необходимо выбирать такие модели, потенциал мощности которых превышает 20 ватт на погонный метр. Если же водосток имеет большое сечение, то мощность кабельных изделий должна составлять 30 ватт.

2. Устанавливаем в желоба одну или две греющие нити. Мощность каждой из них должна составлять в пределах 250-3—ватт на каждый «квадрат».

3. Монтируем кабель на ендовах сверху и снизу. Нить обогрева должна покрывать около 70% площади ендовы. На каждый квадратный метр конструкции должно приходиться не менее 250 ватт мощности кабеля.

4. На той линии, где вода сходит с капельника, прокладывается минимум две кабельные нити. Для экономии можно обойтись и одной, но в таком случае система антиобледенения крыш может работать неэффективно.

5. При помощи монтажной ленты осуществляется фиксация кабелей в трубах. Для этого можно использовать специально предназначенные термоусаживаемые трубки. Лучше использовать монтажную ленту с большей толщиной, что обеспечит более длительный срок ее службы.

6. В воронке трубы закрепляем кабель посредством ленты, оснащенной заклепочными элементами. Соединять кабель с кровлей необходимо посредством специального герметика.

Сама система электрообогрева монтируется следующим образом:

1. Подготавливаются кабельные секции необходимого размера. Их соединяют при помощи муфт, после чего закрепляют на нужных участках.

2. Установка монтажных коробок.

3. Для каждой из таких секций необходимо определить показатель изоляционного сопротивления.

4. Устанавливаются сигнализаторы термостата.

5. Укладывается сигнальный и силовой кабели и монтируется щит управления.

Далее необходимо осуществить настройку термостата, установив желаемые показатели. После этого прозваниваются все узлы системы и провода, а также проводятся необходимые пусконаладочные работы.

Причины образования льда

Такое малоприятное явление вызывают несколько факторов: как внешних, так и внутренних. К причинам его относится:

  1. Частые изменения температуры. Выпавший слой снега во время ее повышения начинает подтаивать, а при возвращении холодов он снова замерзает. После очередного снегопада его накрывает новая порция осадков, а она при очередном потеплении/похолодании претерпевает такие же изменения. В результате слой льда неминуемо растет и «хорошеет».
  2. Ошибки, допущенные во время проектирования крыши. В большей мере это относится к недостаточному углу скатов крыши. Его всегда надо рассчитывать, исходя из климатических условий местности, в которой возводится здание.
  3. Непрочищенные вовремя каналы для слива жидкости. В осенний период их нередко забивает листва. Если она скапливается в больших количествах, то способна стать непреодолимым препятствием даже для воды.
  4. Наличие в доме мансарды. Жилое помещение всегда становится источником пара, поэтому неизменно повышается температура кровли. Это приводит к подтаиванию снега, его замерзания в морозы.

Есть и другие причины: ошибки, допущенные при теплоизоляции чердачного пространства (недостаточное утепление), и нерегулярная очистка снега на крыше.

Причины обледенения крыши

Плохая теплоизоляция кровли.

Теплая кровля, мансардная крыша, чаще подвержена образованию ледяной корки. Отапливаемое помещение под крышей способствует нагреву кровельного покрытия. На такой крыше из-за теплопотери даже в мороз тает снег. Талая вода стекает по кровельному скату, на холодном карнизе и в водостоке снова замерзает, превращаясь в сосульки. В таком случае прежде всего устраняют первопричину – утепляют крышу. При качественной теплоизоляции кровли система обогрева будет работать более экономично.

Сезонные и суточные колебания температур.

Даже при грамотном проектировании и сооружении кровли наледь появляется из-за температурной разницы в дневное и ночное время, особенно весной. Днем на солнце снег тает и стекает с крыши в водосток, а ночью при понижении температуры воздуха замерзает, образуя громадные наледи. Под тяжестью ледяных наростов водосточная система приходит в негодность.

Установка системы кровельного обогрева

Смонтировать на своем доме систему антиобледенения кровли можно своими руками. Для этого потребуются крепежные приспособления. Чтобы провесить кабель внутри системы отвода воды, потребуются специальные крючья. На поверхности кровельного покрытия проводник крепится при помощи монтажной ленты.

Когда уклон крыши не слишком большой, вполне допустимо использование резистивного кабеля. Правда, у него имеется существенный недостаток, заключающийся в том, что регулировать мощность обогрева возможности нет. По этой причине ощутимо повышается расход электрической энергии.

По периметру крыши лучше укладывать кабель с саморегуляцией. Тепло в таком проводнике выделяется специальной вставкой-матрицей, разделяющей токоведущие провода. Свойства ее позволяют проводнику выделять большее количество тепла в тех местах кровельного покрытия, которые холоднее и снижать его в более теплых местах, уменьшая тем самым энергорасход и не допуская перегрева кабеля.

Как правильно выбрать кабель для обогрева кровли

Для того чтобы подобрать оптимальный вариант для обогрева крыши, первым делом следует изучить ее конструктивные особенности, в том числе и схему укладки водосточных труб, поскольку они также нуждаются в защите от обледенения.

Совет. Имейте в виду: водосточные трубы всегда подогреваются дополнительно в местах возможного образования наледи. Если слив трубы доходит до канализационной системы, кабель придется тянуть до того места, где земля промерзает.

Поскольку кабель является главным рабочим элементом антиобледенительной системы, при выборе подходящей модели для дома следует обратить внимание именно на него. Существуют два вида нагревательного электрокабеля: резистивный и саморегулирующийся

В первом случае кабель можно охарактеризовать как простой в устройстве, весьма недорогой, с высоким показателем удельного тепловыделения и довольно «работоспособный». К сожалению, имеется у подобного кабеля и существенный недостаток: если кабель выйдет из строя, заменить поврежденный участок не удастся (его нельзя резать), а, значит, придется менять всю секцию. В продажу резистивный кабель поступает готовыми секциями определенной длины. Внутри кабеля проложена жила (иногда две).

Если крыша вашего дома достаточно компактная, можно обойтись одножильным вариантом, если же нет – придется брать двужильный. Помните, при покупке длинного мотка вам придется монтировать его целиком.

Саморегулирующийся кабель обладает большим преимуществом по сравнению с резистивным: он совершенно не подвержен перегреву/перегоранию. К тому же, его можно совершенно спокойно резать на нужные участки. Внутри саморегулирующегося кабеля расположена полупроводниковая жила, которая в зависимости от температуры воздуха способна менять сопротивление. Антиобледенительные системы с саморегулирующимся кабелем обладают достаточно высоким КПД.

Перед началом монтажа составьте план-схему

Специалисты считают наиболее эффективной комбинированную систему обогрева. Так для обогрева кровли можно использовать недорогие резистентные кабели, а в водосточных трубах проложить саморегулирующиеся.

С типом кабеля разобрались. Теперь необходимо разобраться с тем, по какому критерию, кроме типа, его выбирать

Все достаточно просто: при покупке обращайте внимание на два показателя: мощность рабочую и в покое. Производитель обычно указывает их непосредственно на самом кабеле

Рабочая мощность – та, которой обладает кабель при его температуре в 0 градусов. Мощность в покое – та, которой обладает кабель при температуре воздуха в 0 градусов.

В целом, на этом можно закончить рассмотрение особенностей антиобледенительных систем. Теперь вы имеете представление о принципе их работы, устройстве, а также критериях выбора подходящей системы для своего дома. Удачной покупки!

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
