Как сделать бур для бурения скважины своими руками

Как собрать ложковый бур

Ложковый бур применяется в мягких песочных или глинистых почвах, которые устойчивы к осыпанию. Он хорош тем, что грунт вскрывается не только нижней кромкой, но и боковой, которая собирает породу внутри цилиндра. Для очистки его тоже во время работы нужно периодически вынимать из скважины.

Для изготовления своими руками такого агрегата вам будут нужны:

• толстенные трубы с нужным диаметром;
• сварочный аппарат;
• набор слесарных инструментов.

Ход работы такой:

• возьмите отрезок трубы и сделайте в нем продольную прорезь согласно чертежу;
• тяжелым молотком и ломом с плоским наконечником сделайте нужное сечение;
• заточите нижнюю и боковую режущие кромки;
• внизу по продольной оси приварите толстое сверло с диаметром от 18 до 36 мм;
• вверху приварите вертикальную штангу, продольная часть которой должна несколько смещаться в сторону по отношению к продольной оси рабочего инструмента примерно до 15 мм.

Режущие кромки инструмента желательно предварительно закалить. Также ширину трубы желательно подбирать в зависимости от состава почвы. Чем суше и рыхлее грунт, тем меньшую ширину должна иметь труба.

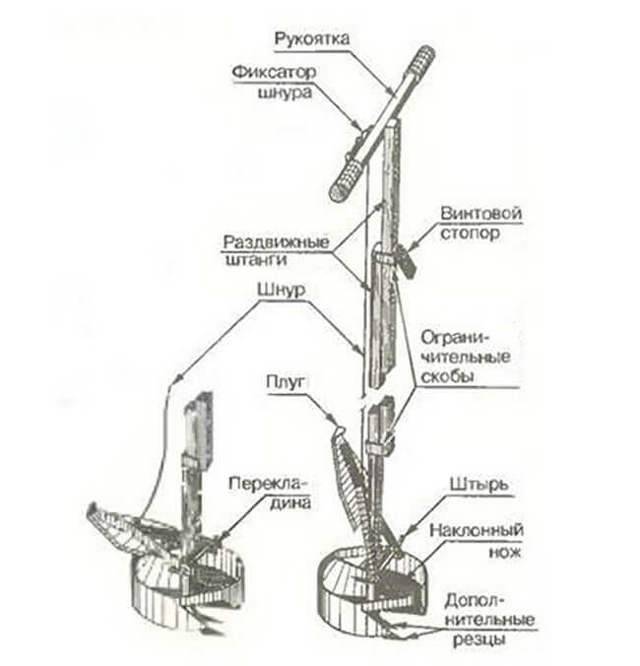

Конструкция бура ТИСЭ

Конструкция данного инструмента была придумана советским инженером Р. Н. Яковлевым, а название представляет собой аббревиатуру «Технология Индивидуального Строительства и Экология».

Основным преимуществом данного приспособления считается возможность постройки фундамента практически на любом виде грунта. Кроме того, заложенный фундамент будет намного долговечнее, поскольку бур дает возможность бурения скважины не просто цилиндрической формы, но также с полусферическим куполом. Это значительно увеличивает площадь основания столба фундамента и позволяет ему выдерживать существенные нагрузки.

Составляющие бура ТИСЭ:

• Рукоятка, с помощью которой бур вращается.
• Две штанги: основная и удлиняющая, предназначенные для регулировки глубины бурения.
• Грунтоприемник — обеспечивает рыхление и удаление почвы.
• Лопатка откидная служит для увеличения объема на дне скважины.

Раздвижные секции штанги имеют длину 110 см. На ней расположены два фиксатора, которые регулируют глубину выдвижения. Рукоятка штанги может надеваться как на одну секцию, так и на другую. Это очень удобно, если бурение для обустройства фундамента проводится на глубину не более 1 метра. В этом случае удлиняющая секция не используется, и это, несомненно, упрощает работу и облегчает массу бура.

Грунтоприемник служит для определения диаметра скважины, его радиус равен 125 мм. Он имеет цилиндрическую форму, и благодаря этому соблюдается вертикальность. Для того чтобы бур не отклонялся от необходимого направления в ходе строительства фундамента, имеется направляющий штырь. Также грунтоприемник оснащен шнекообразными пластинами и резцами-разрыхлителями, они необходимы для удаления рыхлого грунта.

Расширение скважины происходит благодаря откидной лопатке. Она одевается на штангу и монтируется на грунтоприемнике с помощью шпильки. Лопатка может находиться в двух положениях в зависимости от диаметра расширения (0.5 и 0.6 метра). В вертикальное положение поднимает лопатку специальный шнур, а возвращается она в исходное положение за счет собственного веса.

Существует два способа изготовления бура ТИСЭ. Главные их отличия только в изготовлении грунтоприемника. Долговечность приспособления зависит от того, насколько качественно сделаны детали, которые взрыхляют почву на месте строительства фундамента и удаляют ее.

Бур ТИСЭ для каменистой почвы

Данный бур эксплуатируется при обустройстве фундамента в тех местах, где в почве много камней, а также тяжелой глины. Грунтоприемник имеет четыре вертикальных клыка, которые располагаются по диаметральной линии: 2 находятся в центре и 2 по краям. Грунтозаборные лепестки не должны быть заточены, так как они выполняют только функцию забора почвы. Между лепестками имеется зазор, через который проходят мелкие камни диаметром 5 см. Также через зазор почва проникает в грунтоприемник. Если бурение проводится в условиях тяжелой глины, данная конструкция доводит до минимума прилипание почвы.

Бур ТИСЭ для сыпучего грунта

Такой бур подходит для легких и сыпучих грунтов. Грунтоприемник в таком приспособлении имеет два клыка, а кромки оснащены горизонтальными резцами. Зазор между кромками значительно меньше, чем у предыдущего бура, это сделано для того, чтобы сыпучая почва в месте закладки фундамента не просыпалась при извлечении. Зубья на кромках обеспечивают рыхление грунта по плоскости.

Сварка и финишная обработка

Общая последовательность действий по изготовлению сварного бура может быть следующей:

1. разметьте трубы и листы стали по чертежу (с помощью строительного маркера);
2. распилите их по данным меткам, используя болгарку;
3. нанесите отметки в местах соединений ручки, оси и лопастей (труба оси будущего бура должна входить в только что вырезанные лопасти без заметных усилий);
4. с помощью сварочного агрегата приварите эти детали в нужной последовательности, соблюдая чертёжные пропорции и размеры.

Заключительная обработка самодельного бура заключается в следующем:

1. Отшлифуйте бур – избавьте его от заусенцев, подравняйте сварные швы (если неровности остались). Инструмент, приведённый в порядок, лёгок в использовании, не ранит руки и не цепляется за спецодежду.
2. Наденьте на рукоятку (если бур ручной) отрезки шланга. Концы горизонтальной перекладины (ворота) должны входить в шланг с усилием.
3. Подточите режущие кромки. Это позволит эффективнее бурить грунт.
4. Покрасьте инструмент после изготовления.

Любая краска высыхает максимум за двое суток. Изделие готово к работе.

Что и как делать, порядок работ

Теперь рассмотрим, как правильно подготовить все к работе. Первое, что нужно сделать, — определить место, где будут проводиться работы, вычислить примерную глубину работ, после чего подготовить соответствующий инструмент.

Для создания абиссинской скважины придется углубиться на 15-20 м, а это возможно только при отсутствии твердых пород и камней. Можно провести разведывательные работы и пробурить специальной насадкой место рядом с будущей скважиной, чтобы убедится в возможности проведения работ.

После этапа выбора места, подготовки оборудования, производится монтаж МБУ. Делается раствор для промывки, готовится обсадная труба. Проводится бурение, по мере которого вводится обсадная колонна. Технология позволяет выполнять это без прекращения работ на извлечение отработанной почвы.

Как только водяной слой был обнаружен, работы останавливаются и можно заниматься монтажом скважины и разборкой установки.

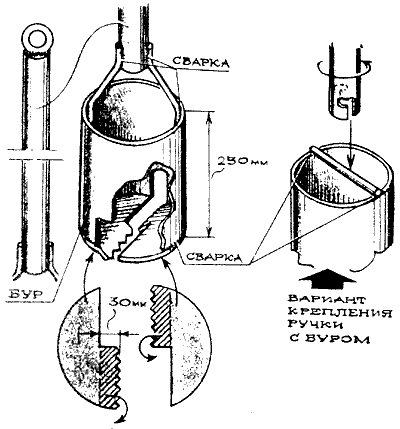

Разъемная буровая труба

Остановимся вначале на технологии изготовления этих двух элементов. В зависимости от того, для каких целей будет применяться бур, размер штанги, буровой трубы, может быть различным. Для посадки кустарников и вкапывания столбов будет достаточно полутораметровой трубы. Длиннее ее делать не всегда имеет смысл, поскольку длина штанги обратно пропорциональна способности металла сопротивляться усилию на скручивание. Слишком длинная штанга, состоящая из одной секции, будет попросту неудобной в работе. Если же глубина лунки или скважины превышает полтора метра, тогда есть смысл делать разъемное соединение. Длина секции разъемной штанги может быть 1-1,2 м. Этого вполне достаточно, чтобы подобрать необходимую длину буровой трубы и постепенно наращивать ее по мере продвижения в глубину.

Если необходим длинный буровой стержень, тогда можно поступить по нескольким сценариям:

1. Оптимальный вариант для соединения штанг между собой — резьбовая муфта. Внутри каждой из секций нарезается резьба в соответствии с размерами трубы, изготавливается резьбовая муфта необходимой длины. Чтобы исключить самопроизвольное раскручивание соединения, применяют шплинтовой фиксатор. Просто и надежно.
2. Если диаметр буровой трубы не сильно большой, к торцам каждой из секций можно приварить болт и гайку соответствующего диаметра. Такой вариант проще, но он менее надежен, поскольку сварочное соединение на тонкостенной трубе может иметь недостаточную прочность. Да и с фиксацией резьбового соединения придется поиграться.
3. Самый простой метод — нарезать муфты из трубы большего диаметра, чем сама штанга, после этого на одном конце секции муфта наглухо приваривается к трубе, с другой стороны в муфту свободно входит следующая секция, а чтобы секции не проворачивались, поперек вставляется болт и фиксируется с другой стороны гайкой.

Чтобы изготовить бур для скважин своими руками чертежи которого мы привели на страничке, естественно, одной штанги будет недостаточно.

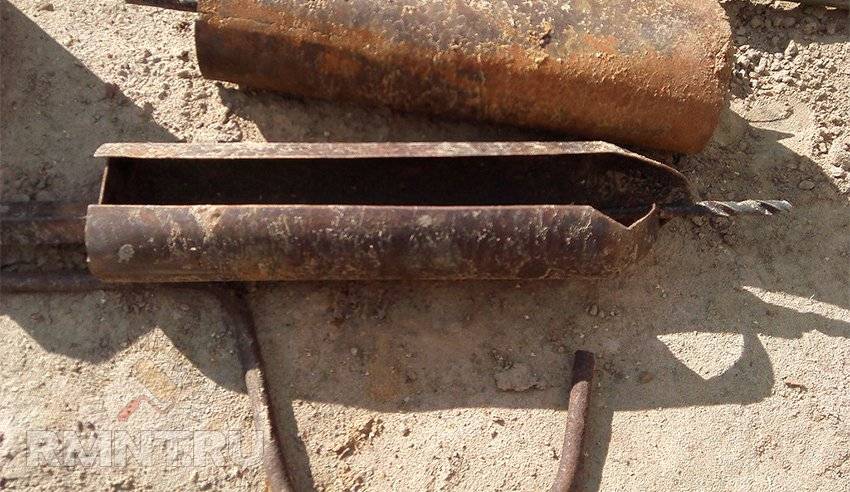

Ложковый бур

Еще один тип самодельных конструкций для выполнения самостоятельного роторного бурения скважин на воду – бур-ложка, или ложковый бур. Он используется для работ по изготовлению скважин на воду в грунте небольшой плотности, в частности, в песчаных грунтах и смешанных песчано-глинистых грунтах.

Ложковый бур

Он выглядит как цилиндрическая конструкция из металла с нижней и боковыми режущими кромками. Срезаемый ими грунт попадает во внутреннюю полость стального цилиндра бура и удерживается внутри за счет внутреннего уплотнения грунта и его прилипания к стенкам цилиндра. После каждого цикла проходки вся конструкция поднимается вверх и на поверхности очищается от земли. За один раз можно углубляться в грунт на достаточную глубину (до 40-ка сантиметров).

Для того чтобы сделать ложковый бур для бурения скважин на воду, нужен отрезок стальной трубы длиной около 70-80 сантиметров. Диаметр трубы подбирается в зависимости от планируемого диаметра будущей скважины. В нижней части делается прорезь, ширина которой зависит от качества грунта на участке: для сыпучей почвы с преобладанием песка прорезь может быть 6-8 миллиметров, для глинистых грунтов – несколько шире.

Существует также вариант, как самому сделать ложковый бур несколько иной конструкции – со небольшим (10-20 мм) смещением оси нижнего ковша относительно основной оси, так называемым эксцентриситетом. Ось приваренного сверла должна совпадать с осью вращения, что позволяет делать диаметр скважины несколько большего диаметра, чем размер ложечной конструкции. Больший диаметр бурения удобен тем, что при риске обвала стенок вследствие рыхлости грунта можно делать одновременную обсадку скважины. Сам бур будет проходить внутри обсадной трубы.

В верхней части ложечной конструкции приваривается отрезок трубы или металлического стержня для крепления бура со штангой и далее с рукояткой для вращения. Наращивается бурильная колонна так же, как при выполнении шнекового бурения на воду.

Процесс изготовления ложкового бура

Для того, чтобы изготовить самодельный бур-ложку, следует подготовить нехитрый набор инструментов:

• металлическую трубу нужного диаметра;
• металлические уголки;
• углошлифовальную машинку;
• слесарные тиски;
• рулетку.

Можно изготовить ложковый бур даже из старого газового баллона, если его диаметр окажется подходящим для изготовления скважины на воду. От него отрезается нижняя часть длиной около 250-ти миллиметров, а на торце надо сделать разрезы, которые будут выполнять функцию разрыхления и резания грунта.

На следующем этапе в стенках баллона вырезаются узкие вертикальные окна, через которые удаляется набивающийся внутрь в процессе работы грунт. Размер окон – 50х200 миллиметров.

Вверху баллона сверлится отверстие для вваривания будущей ручки вращения, крепление которой можно усилить за счет крепления перемычек, привариваемых между трубой и верхней поверхностью баллона.

На следующем этапе работ приваривается рабочее сверло из металлической полосы длиной 200 миллиметров и шириной 35 миллиметров. Толщина металла – 3 миллиметра. Полоса загибается в слесарных тисках в виде спирали, ее нижняя часть срезается под 45° и затачивается. Полученное сверло приваривается к буру.

Ручки бура можно изготовить из арматуры, на которой надо закрепить короткие отрезки труб для удобства работы.

Советы и подсказки

Перед тем как начинать делать ручной бур для скважины, необходимо задать себе следующие вопросы:

1. Насколько глубокая она будет?
2. Какой характер грунта: известняк, глина, щебень, скала или прочее?
3. Необходим ли механический агрегат или будет использоваться простой ручной?
4. Присутствуют ли в почве корни?

  Ошибки при прокачки скважины после бурения

От этих факторов и будет зависеть, какую домашнюю бурильную систему изготовите. Если времени нет мастерить самостоятельно, можно приобрести небольшой садовый шнековый агрегат.

Если принято решение бурить, для облегчения рытья специалисты советуют использовать желонку. С ее помощью поднимать грунт на поверхность будет гораздо проще. Чтобы увеличить объем поднимаемой почвы, на возвышенности из бревна/ бочки сооружается рычаг. Процесс бурения значительно упрощается и ускоряется в несколько раз.

Немного о самой технологии

Гидробурение скважин для воды — это процесс разработки верхних слоев грунта с вымыванием стенок канала при помощи направленного напора воды. То есть, помимо бурильной установки, еще используются насос и помпа, которые обеспечивают сильный поток воды и ее циркуляцию в процессе.

Зачем вообще использовать жидкость в таком процессе?

1. Вода позволяет куда быстрее преодолеть штанге бура мягкие слои, в которых она замедляется и увязает, что позволяет значительно ускорить работы. За день можно пробурить канал до 10 м глубиной.
2. Жидкость охлаждает рабочий механизм, предотвращая перегрев. Вода оказывает дополнительное влияние во время бурения, что упрощает весь процесс. В большинстве случаев на разработку потребуется 1-3 дня.
3. Кроме того, чистую воду используют только при разработке глинистого грунта, суглинка и супеси, в остальных случаях используют добавки. При работе с песком рекомендуется добавлять глину, которая укрепит скважину изнутри. Для прохода твердых слоев добавляют мелкую дробь или крупный песок, который выполняет функцию абразива.

Благодаря гидробурению образуется абиссинская скважина глубиной 15 м. При использовании самых простых установок максимальная глубина работ составит около 25 м, а при профессиональном оборудовании — почти 200 м и более. Использование воды помогает вымывать остатки после бурения с помощью насоса без применения других специальных приспособлений, которые требуют остановки работы бура.

При использовании наилучшей МБУ для работы на своем участке можно добраться до водоносного слоя на глубине 35 м, сделать довольно глубокую скважину, но не колодец. Разработка затрудняется при работе с крупными камнями и твердыми породами, которые не берет бур штанги. В местности, где в основном каменистая почва, оборудование для гидробурения скважин практически бесполезно.

Другие модели буровых установок

В целом процесс сборки большинства существующих разновидностей буровых установок остается одинаковым. Рама и прочие элементы рассматриваемой конструкции подготавливаются по аналогичной схеме. Может меняться лишь главный рабочий инструмент механизма.

Ознакомьтесь с информацией об изготовлении различных разновидностей установок, сделайте подходящий рабочий инструмент, а затем прикрепите его к опорной раме и соедините с другими требуемыми элементами, используя рекомендации из рассмотренной выше инструкции.

Бурильная установка с «патроном»

Бурильная установка с «патроном»

Главным рабочим элементом такого агрегата является патрон (стакан). Самостоятельно сделать такой патрон можно из толстостенной трубы диаметром 100-120 мм. Оптимальная длина рабочего инструмента – 100-200 см. В остальном же ориентируйтесь по ситуации. При выборе габаритов опорной рамы вам придется учитывать размеры патрона. Продумайте все так, чтобы в дальнейшем вам было удобно пользоваться готовой буровой установкой.

Рабочий инструмент должен иметь как можно больший вес. С нижней части отрезка трубы сделайте треугольные заострения. Благодаря ним почва будет более интенсивно и быстро разрыхляться.

Буровая установка своими руками

При желании можете оставить низ заготовки ровным, но его нужно будет обязательно заточить.

Сделайте несколько отверстий в верхней части стакана для прикрепления каната.

При помощи прочного троса прикрепите патрон к опорной раме. Длину троса подбирайте так, чтобы в дальнейшем патрон мог свободно подниматься и падать вниз. При этом обязательно учитывайте запланированную глубину источника.

Для повышения эффективности земляных работ вы можете подключить собранную установку к электродвигателю. Трос с патроном в такой ситуации будет намотан на барабан редуктора.

Обеспечить очистку забоя от грунта можно путем включения в состав конструкции желонку.

Пользоваться такой установкой очень просто: вы предварительно вручную создаете углубление в месте бурения диаметром, превышающим диаметр рабочего патрона, а затем начинаете поочередно поднимать и опускать патрон в яму, пока не будет достигнута требуемая глубина.

Простая шнековая установка

Самодельный шнек

Основным рабочим элементом подобного механизма является бур.

Чертеж бурового шнека

Схема межвиткового шнекового кольца

Изготовьте бур из металлической трубы, имеющей диаметр 100 мм. На верхней части заготовки сделайте винтовую резьбу, а на противоположной стороне трубы обустройте шнековый бур. Оптимальный диаметр бура для самодельного агрегата – около 200 мм. Пары витков вполне хватит.

Схема разделения диска бура

Прикрепите сваркой к концам заготовки пару металлических ножей. Вы должны закрепить их по такому принципу, чтобы в момент вертикального размещения установки ножи располагались под некоторым углом к почве.

Шнековый бур

Чтобы работать с подобной установкой было наиболее удобно, подсоедините к тройнику кусок металлической трубы длиной 1,5 м. Фиксацию выполняйте сваркой.

Внутри тройник должен быть оснащен винтовой резьбой. Сам же тройник навинтите на кусок разборной полутораметровой штанги.

Пользоваться такой установкой удобнее всего вдвоем – каждый работник сможет взяться за полутораметровую трубу.

Бурение выполняется в следующем порядке:

• рабочий инструмент углубляется в грунт;
• делается 3 поворота буром;

• разрыхленный грунт извлекается и убирается.

  Способ бурения скважины на воду с помощью шнека

Повторяйте цикл до достижения примерно метрового углубления. После штангу придется удлинить при помощи дополнительного куска металлической трубы. Для скрепления труб применяется муфта.

Если запланировано обустройство скважины глубже 800 см, зафиксируйте конструкцию на треноге. Вверху такой вышки должно присутствовать отверстие размерами, достаточными для беспрепятственного движения штанги.

В процессе бурения штангу надо будет периодически наращивать. С увеличением длины инструмента будет ощутимо повышаться и масса конструкции, управлять ею вручную станет очень тяжело. Для удобного подъема механизма используйте лебедку, сделанную из металла либо прочной древесины.

Теперь вы знаете, в каком порядке собираются простые буровые установки и как пользоваться такими агрегатами. Полученные знания помогут вам существенно сэкономить на услугах сторонних бурильщиков.

Удачной работы!

Как изготовить канатно-ударный бур

Механизм ударного бура довольно прост в устройстве. Чтобы его изготовить и собрать понадобятся следующие материальные ресурсы и оборудование: толстостенная труба требуемых размеров, уголки, листовая сталь, рулетка, болгарка, сварочный аппарат и ручная либо автоматическая лебёдка. Чтобы изготовить и собрать ударный бур следует выполнить некоторые действия в такой последовательности:

• Собирается тренога высотой не ниже, чем2 метра.
• Вершина треноги оборудуется специальным узлом, который позволяет установить ручную или автоматическую лебёдку.
• Изготавливается ударный инструмент.

Для этого нужна труба с наружным диаметром, который соответствует диаметру будущей скважины. На один конец наваривается кусок толстолистовой стали. Затем в нём выполняется отверстие для того, чтобы зафиксировать трос. А на ударном конце трубы по всей окружности делаются заточки. Для обеспечения прочности этих элементов, их нужно закалить. А также инструмент, следует обустроить дополнительными утяжелителями.

Подготавливается основа для размещения рабочего инструмента. Вырезается неглубокое отверстие в земле. Затем бур для канатного бурения крепится на треноги и размещается таким образом, чтобы он смог полностью погрузиться в подготовленный участок под воздействием собственного веса.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

• лопасти;
• землеприемник;
• раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

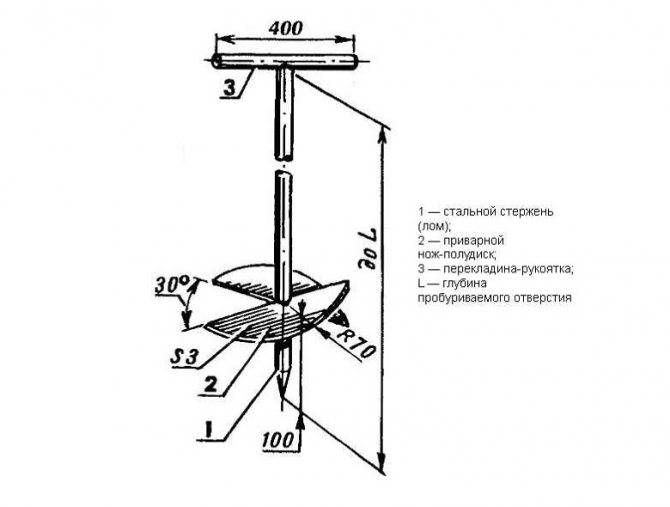

Поэтапное описание изготовления инструмента

1. На отрезке листового металла рисуют окружность и отмечают ее центр – это будет лезвие. Вырезают заготовку болгаркой. Затем наносят на нее линию разреза (она должна пройти по линии диаметра) и выреза, совпадающего с величиной окружности воротка. Полученный диск разделяют надвое и болгаркой прорезывают отверстия под воротки.
2. На конце трубы-заготовки, предназначенной для изготовления воротка, при помощи болгарки делают 4 продольных надпила длиною около 3 – 4 см. Затем из них формируют остриё, вооружившись молотком и собрав надпилы у центра трубы. Далее остриё обрабатывают сваркой так, чтобы трубу-вороток впоследствии не наполняла земля.
3. Сваривают половинки диска с воротком, выдерживая расстояние между ними 5 см и угол к плоскости вращения со значением 20°.
4. Трубу-удлинитель оснащают рукояткой. Деталь приваривают перпендикулярно, добиваясь подобия буквы «Т», и упрочняют металлической «косынкой». Заготовку вставляют в трубу-вороток и проделывают сквозное отверстие, через которое будет производиться соединение деталей шпилькой с барашками. Отверстий в удлинителе просверливают несколько – они помогут регулировать длину воротка.
5. Работу завершают затачиванием лезвий. Режущую кромку на фрезах обрабатывают так, чтобы остриё при вращении «смотрело» вниз.

Самодельная МГБУ

На этой схеме изображены основные рабочие узлы МГБУ, которую вы можете изготовить по нашим чертежам.

Чертеж буровой установки

Сборка буровой установки начинается с рамы. Стойки для рамы на буровую установку делают из трубы ДУ40, толщина стенки 4мм. «Крылья» для каретки-ползуна – из ДУ50, толщина 4мм. Если нет со стенкой 4мм, берите 3,5 мм.

Скачать чертежи для малогабаритной буровой установки можно по ссылкам ниже:

1. Верхняя рама: chertyozh_1_verhnyaya_rama
2. Нижняя рама: chertyozh_2_nizhnyaya_rama
3. Ползун буровой: chertyozh_3_polzun
4. Гильза-ползун: chertyozh_4_gilza_polzun
5. Рама в сборе: chertyozh_5_rama_v_sbore
6. Двигатель и ползун: chertyozh_6_dvigatel_i_polzun
7. Узел А МГБУ: chertyozh_7_uzel_a

Вертлюг буровой, штанги и замки

Буровой вертлюг и буровые штанги на первых порах рекомендуем приобрести готовые. В изготовлении этих частей очень важна точность обработки, поскольку нагрузки на эти узлы большая.

Вертлюг из подручных средств делать не рекомендуем. Одна малейшая неточность — и выйдет из строя.

Если решите заказать вертлюг, то потребуется найти токаря со станком на ЧПУ.

Для вертлюга и замков потребуется сталь:

• Замки – 45 сталь.
• Вертлюг – 40Х.

Скачать чертёж самодельного бурового вертлюга можно здесь: вертлюг для мгбу своими руками

Сэкономить на покупке готовых узлов можно, но на поиски мастера уйдёт много времени. Но оно того стоит — самодельные детали значительно дешевле, чем покупные. Для начала приобретайте детали на образцы. Токаря работают качественнее, когда у них на руках чертежи и шаблоны.

При наличии заводских образцов намного проще будет проверить качество работы. Например, если токарь сделал буровые штанги и замки, то берёте заводские и самодельные детали и привинчиваете их друг другу – проверяете качество резьбы. Совпадение должно быть 100%!

Не покупайте запчасти по доставке. Это нужно чтобы не купить брак – такое, к сожалению, случается. А главное – если заказывать доставку издалека, то можно прождать не один месяц.

Чертежи замков на МГБУ своими руками

Резьбу на буровых штангах советуем делать трапецию – она не хуже конусной. Но если потом заказывать токарям, то конусную резьбу сделать сложнее. Если делать или покупать замки на буровые штанги отдельно, то трубы для штанг берите простые шовные, если бурить не глубже 30 метров (толщиной 3,5 мм. и внутренний диаметр не меньше 40-ка мм). Но приваривать замки к трубам должен сварщик! В вертикальном бурении нагрузки большие.

Для бурения глубже 30 метров нужно брать только толстостенные трубы со стенкой от 5-6 мм. Тонкие штанги на большие глубины не годятся — их порвёт.

1. Скачать замок на штангу № 1: chertyozh_zamok_na_shtangu_1
2. Замок на штангу 2: chertyozh_zamok_na_shtangu_2

Буровая головка

Простой бур самостоятельно изготовить не сложно. Делается бур из обычной стали. Если решите сделать из легированной, то имейте в виду – приварить сложно! Нужен сварщик.

Чертеж буровой головки для скачивания: chertyozh_bur

Если в месте бурения много камней, тогда покупайте в фирмах буры, приспособленные для прочных грунтов. Чем выше цена, тем твёрже на бурах сплавы и прочнее сами буры.

Самодельная лебёдка и мотор – редуктор

При изготовлении мини буровой используется лебёдка «РА-1000». Можно взять и другую, но желательно, грузоподъёмностью не меньше 1 тонны (а лучше больше). Некоторые буровики ставят по две лебёдки, одну электрическую и вторую механическую. В случае клина буровой колонны очень помогает.

Для облегчения работы лучше купить и подключить два пульта: один реверс и ход двигателя, другой на лебёдку. Это сэкономит много сил.

Мотор — редуктор для бурения скважин для самодельной мини буровой потребуется на 60-70 оборотов в минуту, мощностью 2,2 кВт. Слабее не подойдёт.

Если использовать мощнее, то потребуется генератор, так как не получится подключаться к напряжению 220 Вольт. Если делаете гидробур своими руками, берите мотор — редуктор моделей: 3МП 31,5/3МП 40/3МП 50.

Полезные рекомендации специалистов

Если глубина залегания воды превышает длину бура, то удлинить его можно методом стыковки сверху ещё одной трубы. Состыковать их можно резьбовой муфтой, либо сварочным соединением. При использовании труб небольшого диаметра допускается применить болты или шплинты. Однако, такое соединение не слишком надёжное, и при большом вращательном усилии болт может срезаться, и штанги рассоединятся. Достать оставшийся в скважине бур бывает весьма проблематично.

Прежде, чем приниматься за конструирование устройства, рекомендуется составить чертёж бура для скважины. Это даст возможность иметь перед собой наглядный образец того, что должно выйти в итоге. Попытки создать буровой механизм методом «научного тыка» для некоторых домашних мастеров более увлекателен, но отнимает чересчур много времени и сил.

Более лёгкий ручной вариант устройства скважины – при помощи долота-желонки. Подъём и сброс ударного инструмента требует меньшего приложения сил, нежели вращение заглублённого бура. Кроме того, ударным методом можно вести бурение даже одному человеку. Правда, такой способ весьма долог, и работы могут затянуться на несколько дней.

Если шнековый бур не удаётся самостоятельно поднять из скважины, можно облегчить задачу, соорудив приспособление для рычага. Например, поставив рядом бочку, и перекинуть через неё брусок. Один край бруска привязать к буру, а к другому краю приложить физическое усилие.

Изготовление ложкового бура

Самодельный ложковый бур для скважины на воду лучшим образом подойдет для не твердой породы грунта. Здесь название говорит само за себя, поскольку конструкция режущего элемента похожа на ложку. Благодаря пустоте внутри режущего элемента грунт не только будет легко вырабатываться, но и накапливаться, что позволит извлечь его для очистки.

Как и в двух предыдущих вариантах, для основы здесь используется толстостенная сталь. При изготовлении такого изделия потребуется обладать сварочными навыками, располагать сварочным аппаратом и слесарным инструментом.

В остальном работа проводится согласно следующей инструкции:

1. Возьмите трубу с толстыми стенками, сделайте разрез по всей длине.
2. Далее придайте ей форму ложки, заточите нижнюю часть кромки.
3. Через всю внутреннюю часть необходимо пропустить сверло, которое следует приварить своими руками. Диаметр сверла должен быть не меньше 2-4 см.
4. В верхней части ложкового режущего элемента необходимо приварить ось, которую следует сместить на полтора сантиметра. Перед выполнением работы режущий элемент необходимо закалить.
5. Ложка применяется при сооружении неглубоких скважин своими силами для добычи технической жидкости.

Изготовление ложкового бура

Для устройства водоносной скважины в мягком или сыпучем грунте отлично подойдёт другой вариант вращательного бурового приспособления – бур-ложка. Он позволяет быстро выбирать грунт, потому что разрыхление почвы производится не только его нижней оконечностью, но и боковинами. Для самостоятельного изготовления такого устройства понадобится толстостенная стальная труба длиной около полуметра.

В трубе делается вертикальный разрез, от одного конца до другого. Нижний торец трубы слегка загибается кувалдой вовнутрь, чтобы получилась черпающая ложка – одна сторона торца загнута сильнее другой. Затем простукиваем трубу кувалдой вдоль продольного разреза, чтобы один край разреза выступал наружу. Все выступающие, они же режущие, части заготовки затачиваются болгаркой. К верхнему торцу бура прикрепляется штанга, приводящая его во вращение.

Это необходимо, чтобы позволить боковой кромке захватывать грунт. Срезанная почва накапливается внутри бура, и удаляется при вынимании из скважины. Снизу к буру обычно приваривают толстое сверло – оно служит для центровки направления заглубления в землю.
