Характеристика и особенности теплых полов, монтируемых под плитку

Виды пола под плитку

В первую очередь надо разобраться, что такое теплый пол, какие есть его виды, как они монтируются. Эти сведения помогут выложить его правильно.

Теплый пол – это многослойная система, состоящая из утеплителя, нагревательного элемента, несущей цементно-песчаной стяжки и финишного покрытия.

Выделяют два вида теплого пола, подходящих для укладки керамической плитки:

  • электрический;
  • водяной.

Электрический

Стоит рассмотреть особенности монтажа электрического теплого пола под керамическую плитку. Это подходящая система для облицовки керамикой.

Существует два типа обогрева:

Обогрев кабелями. В первую очередь осматривается основание. Если оно без явных выбоин, то на него укладывается кабель. Основание выравнивается с помощью цементно-песчаной стяжки. Затем укладывается слой утеплителя толщиной 50-70 мм. На него – гидроизоляция. После этого монтируются нагревательные элементы, которые заливаются цементно-песчаной стяжкой или готовой смесью для теплого пола. Затем на специальный клей для теплого пола укладывается керамический гранит. Такая система «съедает» до 100 мм высоты комнаты.

Электрический кабель теплого пола, уложенный на металлическую сетку

Обогрев матами. Для их укладки нужна ровная поверхность. Любая неровность или острый скол могут вызвать нарушение изоляции проводов и впоследствии выход из строя всей системы. Если на черновом основании есть трещины или выбоины, их заделывают. Затем монтируются маты, которые соединяются в единую систему. После этого проверяется их работоспособность. На завершающем этапе на специальный клей для теплого пола укладывается керамический гранит. Толщина такого основания всего 40-50 мм, что значительно меньше, чем у аналогичной системы с кабельным обогревом.

Инфракрасные маты под плитку

Это разновидность электрического обогрева. Инфракрасный пол состоит из биметаллических или углеродных пластин, зашитых в полиэтиленовую пленку.

Установка инфракрасных матов на теплый пол

В первую очередь проверяется поверхность под укладку матов. Все неровности заделываются, или заливается выравнивающая стяжка. Затем укладывается слой теплоотражающего материла. На него монтируется сетка из стекловолокна с размером ячеек 30×30 мм.

На готовое основание раскатываются рулоны инфракрасного пола шириной 1000 мм. Затем вся система соединяется в электрическую цепь. По готовому полу на специальный клей укладывается керамический гранит.

Водяной

Он не нашел применения в квартирах. Подходит для обогрева больших площадей в частных домах и общественных зданиях.

Пример укладки полипропиленовых труб на подготовленное основание

В первую очередь выравнивается основание. Стяжка заливается по всей поверхности пола. Затем укладывается демпферная лента, на которую монтируется слой утеплителя толщиной 50-70 мм. Самый распространенный теплоизолирующий материал – это минеральная вата или пенополистирол.

На подготовленное основание монтируются трубы для горячей воды и подключаются к общей системе отопления. Сверху заливают цементно-песчаную стяжку. Можно использовать готовый наливной пол. На конечном этапе укладывается керамический гранит. Водяное отопление пола «съедает» до 150 мм высоты комнаты.

Оптимальное основание для укладки керамического гранита – это пол с электрическим подогревом. Он подходит для небольших жилых помещений, ванн, туалетов, прихожих. Технология облицовки плиткой электрического и водяного теплых полов одинаковая.

Определение тепловой нагрузки

Прежде чем заготавливать материалы для монтажа напольного электрообогрева, нужно посчитать, сколько тепла подать в конкретное помещение. Данный расчет принято вести по удельной характеристике – количеству теплоты, выделяемой на единицу объема или площади комнаты.

Мощность отопительной системы считается через площадь в тех случаях, когда высота потолков жилища не достигает 3 м. Наиболее точный результат методика дает в помещениях с потолками 2,6—2,8 м. Порядок расчета такой:

  1. Измерив габариты комнаты, высчитайте площадь в квадратных метрах.
  2. Найденную квадратуру умножьте на величину удельной тепловой характеристики (базовая – 100 Вт/м²).
  3. К полученной мощности примените региональный поправочный коэффициент.

Удельные показатели расхода тепла для разных помещений

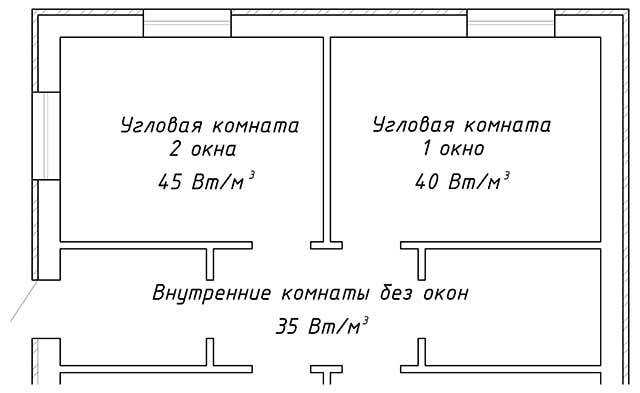

Комнаты, расположенные в различных частях дома, охлаждаются по-разному – угловые теряют больше тепла, нежели средние. Отсюда рекомендация: значение удельной характеристики принимайте в зависимости от типа помещения:

  • для комнат, находящихся внутри здания либо имеющих одну внешнюю стену с окном, — базовое значение 0,1 кВт/м²;
  • угловые помещения (2 внешних ограждения и один световой проем) – 0,12 кВт/м²;
  • те же угловые комнаты, но с двумя окнами – 0,13 кВт/м².

Поправочный коэффициент применяйте в зависимости от региона проживания. Для коттеджа, построенного в южных областях, значение коэффициента составит 0,7—0,8, в северных районах – 1,5—2,0.

Расчет расхода теплоты по объему жилища ведется аналогично: путем замеров определяется кубатура комнаты, умножаемая на удельную характеристику. Базовое значение для внутренних помещений – 35 Вт/м3, угловых – 40 и 45 Вт/м3 соответственно.

Мифы о теплых полах

Теплый пол вреден для здоровья? Особенность отопления дома теплым полом состоит в том, что он придирчив к технологии монтажа. Несоблюдение технологии значительно влияет на работоспособность системы. Отсюда и рождаются мифы относительно вреда теплого пола.

Если смонтировать полы правильно, то ни за какие последствия можно не переживать.

Касаемо электромагнитного излучения при установке электрического теплого пола.Про него так же рождено немало мифов. Да, действительно, как и у любого электрического прибора, осуществляется излучение, но интенсивность настолько маленькая, что даже насекомые не заметят ваш теплый пол.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

  • пленочное инфракрасное покрытие;
  • греющий кабель;
  • термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

  • толщины материала;
  • мощности приборов на 1 кв. метр;
  • максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

  • уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
  • температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:

О пленочных нагревателях

Расчет количества инфракрасной пленки выполняется гораздо проще и сводится к подбору греющего материала по размерам и удельной теплоотдаче:

  1. Рассчитайте потребность помещения в тепловой энергии (раздел первый данной публикации).
  2. Набросайте планировку комнаты со стационарной мебелью. Вычислите размер и квадратуру свободного участка.
  3. Пленочные теплые полы раскладываются с отступом от стен 15—20 см. Нарисуйте эти полосы на эскизе и отнимите их размеры от свободной площади.
  4. Последняя задача – расположить на оставшемся участке инфракрасную пленку требуемой суммарной мощности. Выберите в каталоге производителя рулоны нужной ширины и теплоотдачи.

Учитывайте, что термопленку допускается резать только поперек, ориентируясь по специальным линиям (интервал – 250 мм). Соседние полотна можно класть впритык либо с расчетным интервалом, но не внахлест. Для спальни из нашего примера количество пленки считается так:

  1. Потребная теплоотдача напольного контура – 1,08 кВт. Если брать изделие с теплоотдачей 130 Вт/м², понадобится 1080 / 130 = 8,3 м² пленочного нагревателя. С учетом запаса – 9 м².
  2. Ширина рулона – 0,5 м. Чтобы набрать 9 квадратов, нужно взять пленку длиной 18 м.
  3. Поскольку в спальне остается свободным пространство 15 м², данный тип нагревателя вполне подойдет.

Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)

Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.

Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.

Расчетная длина труб для теплого пола определяется по формуле:

L = (S/a×1,1) + 2c, (м), где

L — длина контура, м;

S — площадь, контура, м²;

a — шаг укладки, м;

1,1 — увеличение размера шага на изгиб (запас);

2c — длина подводящих труб от коллектора до контура, м.

Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке

Обогревательный контур прокладывают, отступив 0,3 м от стен

Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб

Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.

При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.

 Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.

Соотношение длин и диаметров труб контура:

Диаметр, ммМатериал трубыРекомендованная длина контура, м
16металлопластик80 ÷ 100
18сшитый полиэтилен80 ÷ 120
20металлопластик120 ÷ 150

Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.

Конструкция металлопластиковых труб для теплого водяного пола.

В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.

Зависимость шага от площади и нагрузки сектора:

Диаметр, ммРасстояние по осям (шаг труб), мОптимальная нагрузка, Вт/м²Общая (или разбитая на участки) полезная площадь помещения, м²
160,1580 ÷ 18012
200,2050 ÷ 8016
260,2520
320,30меньше 5024

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.

Варианты укладки труб водяного теплого пола.

По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.

Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм

В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.

Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.

Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.

Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.

Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.

Кладка плитки

  • Приготовленный клей наносится зубчатым шпателем на плитку и основание.
  • Образующиеся борозды придадут лучшей адгезии.
  • Клей на пол нанесите сразу на 1 м2 ровным шпателем тонким слоем.
  • На кафель клеящая масса наносится зубчатым шпателем.
  • Хорошо промазываются края и середина.
  • Плитку прикладываете к полу по разметке.
  • С небольшими усилиями прижимаете кафель к полу.
  • Обязательно прикладывается уровень. Уровнем измеряется кафель во всех положениях: по горизонтали, вертикали и диагонали.
  • Рядом укладываете еще несколько плиток. Выставляете их строго по уровню по горизонтали.
  • Между плитками помещаете крестики, формирующие равномерный и одинаковый шов.
  • При нажатии на кафель часть клея будет выходить в шов. Его необходимо сразу удалять.
  • Если клеящий состав попал на лицевую сторону плитки удалите его влажной тряпкой.

Обратите внимание

Между стеной и облицовкой оставляется зазор до 20 мм. Он необходим в качестве деформационного шва.

После укладки плитки и застывания клея все крестики аккуратно удаляются. Пока клей полностью не схватился, убедитесь, что в швах отсутствуют остатки смеси. В противном случае затирка будет плохо удерживаться.

При кладке возле стен, труб и других элементов необходима подрезка. Для резки используется плиткорез ручной или автоматический. Все срезы должны быть ровными и без зазубрин.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопленияНазвание объектаТребуемая мощность
Дополнительное отоплениеКухня, жилые комнаты на первом этаже140-150 Вт/м2
Дополнительное отоплениеКухня, жилые комнаты на втором этаже и выше120-130 Вт/м2
Дополнительное отоплениеВанная комната140-150 Вт/м2
Дополнительное отоплениеБалкон, лоджия180 Вт/м2
Основное отоплениеВсе помещения, независимо от назначения180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Расчет мощности

После составления плана и проекта отопительной системы производится расчет мощности теплого пола. Этот показатель будет зависеть от следующих факторов:

  • Площади и типа обогреваемого помещения.
  • Особенностей его конструкции и характера будущей эксплуатации.

В соответствии с этими показателями нужно подбирать мощность источника тепла. Она рассчитывается по следующей формуле:

Мп = 1,2 * Q, в которой

Мп – это тепловая мощность;

Q – потери тепла при эксплуатации;1,2 – коэффициент запаса, изменяющийся от 1 до 1,2 единиц.

То есть, для того, чтобы произвести гидравлический расчет теплого пола, необходимо определить размер теплопотерь, возникающих при его эксплуатации. Они равны:

Q = (V * Pt * k) / 860

V – объем помещения (его находят путем умножения площади на высоту потолков);

Pt – разница температур внутри и снаружи помещения (для ее определения за основу берут +20 С⁰ — комфортную для человека температуру в помещении и наименьшее отрицательное значение, характерное для данной климатической зоны в зимний период, например -30 С⁰ и т.п).

K – коэффициент теплостойкости дома (от 1,5 до 2).

Здесь необходимо помнить о том, что в случае, если величина теплопотерь на 1 кв.м площади превышает 100 Вт, помещение нуждается в дополнительном утеплении. Это связано с тем, что плохая теплоизоляция может приводить к потерям тепла до 80 Вт на кв. м.

Тем же, кому эти расчеты кажутся слишком сложными, может помочь специальная программа расчета теплого водяного пола, которую можно найти в интернете. Пример: http://teplo-info.com/otoplenie/raschet_teplogo_pola_online и т.д.

Выполнение основных проектных расчетов и подбор материала при укладке пола лучше доверить квалифицированным специалистам в этой области. Это же касается и расчета электрического теплого пола.

Кроме мощности отопительной системы и качества теплоизоляции дома, тепло в нем будет зависеть и от других факторов, например:

  • Толщины и типа изоляции пола.
  • Разновидности напольного покрытия.
  • Количества окон в помещении и способа их остекления.
  • Расположения помещения относительно других комнат в доме и т.д.

Следующим шагом проектирования отопительной системы данного является расчет шага труб для теплого пола. От этого зависит равномерность обогрева помещения и требуемая длина трубопровода.

Расчет длины теплого пола можно произвести самостоятельно, взяв за основу данные о необходимой мощности отопительной системы, сопоставив площадь трубопровода с температурой теплоносителя, курсирующего в системе, по формуле:

L = S / N * 1,1, где:

L – длина трубы;

S – площадь отапливаемого помещения;

N – шаг укладки;

1,1 – запас трубопровода в 10 % (на повороты).

Производя расчет трубы для теплого пола, таким образом, к полученному значению нужно также добавить длину трубы до коллектора, включая раздачу и обратку.

Кроме того, расчет теплого пола по площади производится графическим методом.

Для этого на листе миллиметровой бумаги, положенной поверх эскиза-проекта дома, размечается расположение отопительного контура в соответствии со следующими нормами и правилами:

  • Длина трубы в контуре отопления не должна превышать 120 м. При этом на ее выходе из напорного коллектора и входе в обратку не должно быть стыков и разрывов.
  • Трубы в спирали контура должны располагаться с шагом 10-15 см.
  • Толщина стяжки должна соответствовать диаметру трубы. То есть для трубопровода в 16 мм слой заливки должен составлять 6 см.

В среднем, расход трубы на 1 кв. м площади составляет около 5 погонных метров при расстоянии между витками в 20-30 см. То есть на помещение размером 20 кв. м понадобится около 100 м труб. Чтобы облегчить расчеты, можно использовать специальный калькулятор для расчета теплого пола в интернете.

Температура теплоносителя в системе и скорость его движения определяются по усредненным значениям:

  • Для прогрева поверхности до оптимальных 25 – 37 ⁰С его температура должна составлять 40-55 ⁰С.
  • При этом теплоноситель должен двигаться со скоростью 27-30 л/ч (для контура с диаметром 16 мм).

Шаг укладки труб определяется в соответствии с составленным проектом. Для краевых участков он должен составлять 10 см, для всей остальной поверхности пола – 15, 20, 25 см, но не более 30 см. Для проведения точных расчетов также существует программа для расчета теплого пола, которую можно найти на специализированных сайтах в сети Интернет.

https://youtube.com/watch?v=DkKqCFc_VKc

Особенности водяного пола

Несмотря на множество достоинств, водяная система почти никогда не монтируется в квартирах. Даже с учетом всех сложностей расчетов и монтажа вряд ли удастся получить все необходимые разрешения для проведения подобных ремонтных работ в квартире.

Конструкция состоит из подложки для термоизоляции, системы труб на ее поверхности, теплой стяжки.

Особенности конструкции водяного пола

При установке нужно учитывать такие правила:

  • Запрещается подключать конструкцию к системе центрального отопления. В квартире подобная схема может функционировать только от автономного котла.
  • Составление проекта и монтаж требуют специальных знаний в этой сфере. Без них в будущем конструкция будет способствовать большой потере тепла и неэффективной работе системы.
  • Для такого пола требуется стяжка большой толщины – это основная причина ограничений монтажа в квартирах или в домах со слабыми перегородками между этажами.
  • Больше всего конструкция подойдет для больших площадей.
  • В случае поломки доступ к трубам отсутствует, поэтому придется демонтировать стяжку. В связи с этим нужно подбирать комплект высококачественных деталей.

В итоге можно сказать, что водяной отапливаемый пол можно использовать под плитку, но целесообразно делать это только для частных жилых домов, где большая площадь комнат и автономное поступление теплоэнергии. Лучше проводить монтаж еще на стадии строительства, иначе требуются масштабные ремонтные работы, от которых останется много грязи, пыли.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
