Самостоятельная сборка буржуйки на отработанном масле

Изготовление простейшей буржуйки на отработке

Буржуйки на отработке

Чтобы печь на отработке, прослужила дольше, для ее изготовления лучше брать толстостенный металл – для верхней камеры, нагреваемой сильнее, толщиной 6 мм, для остальных частей 4-миллиметровые листы. Если под рукой нет листов подходящего размера, использовать для сборки печи можно старые газовые баллоны или бочки.

  1. Размеры изделия выбираются произвольные. К примеру, печь размером 75х35х50 см будет способна протопить помещение до 120-130 куб. м
  2. Объем обеих камер должен быть равным. Слишком большие их делать ни к чему, иначе горячий газ будет тут же остывать. Достаточно 10-30 л
  3. Стандартная ширина камер 30-40 см. Высота должна быть небольшой – 10-15 см
  4. Трубу, соединяющую между собой камеры, делают перфорированной. Расстояние между отверстиями 7-10 см. Их диаметр должен быть равен 10-16 мм. Длина трубы в зависимости от объема камер 35-65 см
  5. Количество отверстий напрямую зависит от длины трубы. Их площадь должна равняться 10% от общей поверхности. Соотношение ее длины к диаметру – 4:1
  6. Чтобы металл при перегреве не деформировало, для снижения нагрузки на трубу камеры лучше соединить между собой также толстым прутом
  7. В печи также предусматривают заслонку для регулировки подачи воздуха. При розжиге ее полностью открывают, а после закипания масла перекрывают. Чаще всего такую заслонку совмещают с отверстием для заливки масла
  8. Для обеспечения достаточного поддува печь устанавливают на ножках. Полы в подсобных помещениях редко бывают слишком ровными, поэтому ножки лучше сделать регулируемыми. Заменить их можно кирпичами, скрепленными между собой раствором
  9. Во избежание пожароопасных ситуаций никаких перекосов быть не должно – печь устанавливают строго горизонтально, выверяя ее расположение строительным уровнем
  10. Из-за небольшой массы изделия (она составляет около 30 кг) существует большая вероятность опрокидывания. Поэтому ножки лучше прикрутить к полу

Если печь начала коптить, попытайтесь отрегулировать положение подачи воздуха. Если это не помогло, возможно, в конструкции печи допущена серьезная ошибка.

Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Правила розжига и остановки печи – о чем нужно знать?

Разжигать такую печь несложно. Вначале в поддон наливается немного масла (чтобы перекрывало дно), затем берется кусок поролона, хорошенько увлажняется растворителем либо бензином и помещается в поддон таким образом, чтобы нижняя часть погрузилась в топливо.

Поролон поджигается. Горит он хорошо, а потому поддон быстро прогреется до требуемой температуры

Вентиль резервуара с маслом осторожно открывается – оно должно вытекать очень тонкой струей. Регулировать подачу следует плавно и осторожно

Вскоре агрегат начнет работать в нормальном режиме, но не забывайте время от времени проверять, сколько масла в поддоне.

Для остановки агрегата нужно просто перекрыть вентиль на резервуаре, а потом, когда топливо перестанет вытекать, и аварийный вентиль. Спустя три-пять минут работа печи закончится, и корпус постепенно будет остывать.

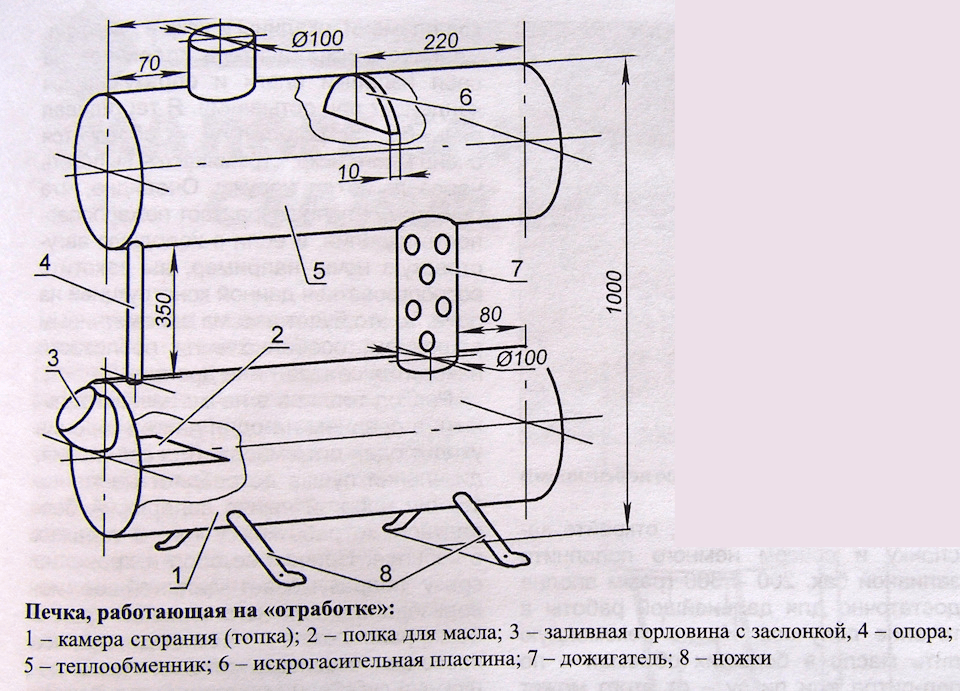

Инструкция по изготовлению печи на отработке с чертежом

За основу примем приведенный ниже чертеж.

Потребуется:

  • сталь листовая 4 мм и 6 мм (размеры листов зависят от выбранных габаритов печи, уточняем по чертежу), труба стальная диаметром 100 мм и длиной 400 мм;
  • болгарка с диском для резки металла;
  • сварочный аппарат;
  • сверла по металлу и дрель;
  • листогибочный станок или другое приспособление, позволяющее сгибать лист в цилиндр;
  • шпильки или болты с резьбой не менее М12, соответствующие гайки и шайбы.

Последовательность действий:

  1. Раскрой деталей. Вырезаем элементы согласно приведенным на чертеже размерам. Для колец используют полосы, ширина которых равна высоте кольца, длина – длине окружности с запасом на сваривание. Например, для кольца с диаметром 352 мм и высотой 60 мм потребуется полоса 60х1105 мм. Запас на сваривание – 1…1,5 см, возможна сварка встык.
  2. В готовых деталях вырезаются отверстия соответствующего размера и формы. Учитываем допуски деталей – лучше примерить размер отверстия «по месту». Отверстия в трубе просверливаются исходя из планируемой интенсивности горения и условия прочности: чем больше отверстий, тем сильнее тяга, но тем менее прочна труба. Обычно сверлят отверстия с шагом 7…10 см.
  3. Собираем вначале два блока – топливную камеру и камеру дожига, потом скрепляем их с трубой. При этом для сохранения возможности разборки не используем сварку, лишь плотно вставляем детали одна в другую! Для подгонки можно подшлифовать или немного подрезать края.
  4. В последнюю очередь приваривают ножки и крепят по месту задвижки и крышки – обязательно на болтовые соединения, чтобы был доступ к емкостям для очистки. Желательно также вварить распорки между топливным баком и камерой дожига. Для распорок можно использовать арматуру или любой подходящий пруток.
  5. Устанавливают дымоход и скрепляют его с конструкцией болтовыми или шпилечными соединениями.

Ниже приведен другой вариант схемы и чертежей печи на отработке своими руками. Здесь использованы также цилиндрические отсеки, но оси цилиндров развернуты параллельно земле.

В этом видео показана сборка такой печи и процесс ее эксплуатации.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

  1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
  2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
  3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
  4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
  5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Выбираем чертёж


Чертёж самой эффективной буржуйки на отработанном масле.

Разберёмся с деталями – перед нами печка, состоящая из трёх основных частей. Часть первая, самая нижняя, представляет собой ёмкость с небольшим отверстием для заливки горючего и розжига. Эта ёмкость играет две роли – выступает в качестве бака и работает как первичная камера сгорания. Крышка ёмкости служит ещё и своеобразным регулятором интенсивности сгорания.

Следующая часть – это трубка с отверстиями, привариваемая к нижней ёмкости. Отверстия служат для забора вторичного воздуха. Он смешивается с испаряющейся отработкой, в результате чего образуется горючая смесь, сгорающая с образованием высокотемпературного пламени. Когда буржуйка прогреется и выйдет на рабочий режим, труба будет буквально гудеть под напором огня. Окончательное сгорание происходит в верхней камере.

Верхняя камера нашей буржуйки по схеме круглая. Но ничто не мешает сделать её прямоугольной (как и нижнюю). Увеличив площадь верхней поверхности, можно организовать своеобразную варочную панель, чтобы можно было вскипятить чайник и согреться чашкой тёплого напитка. В верхней части второй камеры буржуйки мы видим небольшой патрубок – он служит для подключения дымохода. Вот и вся схема – простая и незатейливая.

Буржуйка плюс водяной контур

Любому дому не помешает наличие аварийного источника тепла. В его роли может выступить обыкновенная, но немного модернизированная, буржуйка. Усовершенствовать печь можно двумя способами — надеть на трубу горелки водяную рубашку или обернуть ее корпус змеевиком из медных трубок.

Витки змеевика размещают на расстоянии около 5 см от перфорированного корпуса буржуйки и подсоединяют к общей системе отопления. Вокруг змеевика устанавливают отражающий экран. Для его изготовления используют листовой алюминий, оцинкованную сталь, жесть.

Водяная рубашка — это бак на верхней камере буржуйки. В его корпусе должно быть 2 штуцера — один для подвода, а другой для отвода воды. В целом конструкция напоминает самовар. Объем водяной рубашки зависит от длины отопительной системы и способа циркуляции теплоносителя.

Если в систему вмонтирован насос, объем бака небольшой, а при естественной циркуляции он имеет внушительные габариты. Чтобы контролировать параметры воды, на бак устанавливают манометр и термометр.

Делаем печь самостоятельно

Как видно из чертежа – каждый элемент имеет определенный размер. Вы можете менять его на свое усмотрение

Буржуйка может быть меньше или больше – это не особо важно. Что важно, так это соблюсти все пропорции, если указано, что элемент n – 40 см., а nn – 50 см., то нельзя сделать печь, где n будет 50 см., а nn – 48 см

Это чревато тем, что ваша поделка будет попросту бесполезна, придется все переделывать или начинать заново.

Собственно говоря, как и что соединять вы можете увидеть на чертеже самостоятельно. Скажем лишь о некоторых нюансах. Листовая сталь, используемая для изготовления корпуса, должна быть толщиной не менее 4 мм. Верхняя крышка камеры, в которой происходит сгорание паров масла (верхний резервуар) должна быть потолще. Желательно 6-8 мм., ведь именно эта часть будет всегда находиться под воздействием максимальной температуры.

Снизу следует сделать ножки, чтобы «топливный бак» возвышался над полом. Это придаст устойчивости конструкции. Чтобы укрепить буржуйку, следует соединить верхнюю и нижнюю камеры специальными стальными уголками. В противном случае, все будет держаться исключительно на соединительной трубе. Полагаться на неё одну не слишком хочется.

Видео работы печи:

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм. Теперь 3200 нужно поделить на 50

В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров. Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува

В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату

Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев

Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Где стоит использовать самодельную печь на отработке

Поскольку в процессе горения машинное масло, особенно б/у, выделяет не самый приятный запах, да и с точки зрения здоровья не слишком полезно, лучше не использовать печи такого рода в жилых помещениях. Если другого выхода нет, обязателен качественный отвод продуктов сгорания.

Обычно печи монтируют в нежилых помещениях – подсобках, гаражах, сараях, мастерских и так далее – где не требуется постоянное отопление, а лишь прогрев воздуха на относительно короткое время.

Благодаря тому, что даже самые простые конструкции такой «гаражной буржуйки» позволяют регулировать интенсивность горения топлива, можно обеспечить либо экономичный режим его использования и постепенный прогрев помещений, либо усиленный расход с очень быстрым обогревом воздушного объема.

Подача отработанного масла

Поступление топлива в собранную своими руками капельную печь на отработке осуществляется из внешнего бака с использованием настраиваемой капельницы. В данном случае в качестве ее задействуют бывший в употреблении баллон из-под фреона, у которого должен быть исправен игольчатый клапан.

Последовательность процесса как сделать капельницу для печки, выглядит следующим образом:

  1. В баллоне из-под фреона, в нижнем отсеке изготавливают отверстие такого размера, чтобы в конструкцию было удобно наливать отработку из любой емкости. На него при желании помещают сетку грубой очистки. Бак нужно располагать выше агрегата, поэтому к его корпусу приваривают специальный кронштейн. Шланг подсоединяют к вентилю баллона хомутом.
  2. В корпусе вырезают отверстие со стороны монтажа бака для масла, его диаметр должен соответствовать полудюймовой трубе для подачи отработки, которую нужно будет закрепить.
  3. Отрезав кусок трубы определенной длины, на одном его конце нарезают резьбу, а другой срезают под таким узлом, чтобы струйка масла попадала прямо в проем поддона.
  4. Трубу приваривают к корпусу, а образовавшийся шов зачищают.
  5. На конец трубки, имеющей резьбу, накручивают шаровый вентиль. В процессе сборки к нему подсоединяют сгон с надетым шлангом для масла.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

  • внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
  • толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
  • длина горелки должна быть больше значения ее диаметра;
  • оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
  • трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
  • дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
  • допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

  1. чертеж;
  2. сварочный аппарат и электроды;
  3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
  4. стальные уголки или арматура;
  5. набор сверл и дрель;
  6. стальные листы толщиной 4 и 6 мм;
  7. трубы для дымохода и горелки;
  8. молоток;
  9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

  1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.
  2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.
  3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.
  4. Производим сборку верхнего резервуара (привариваем стенки к донышку).
  5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.
  6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.
  7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.
  8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.
  9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.

Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения. Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

  1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
  2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
  3. В верхнем баке устанавливаем перегородку.
  4. Привариваем патрубок, который будем подключать к дымоходу.

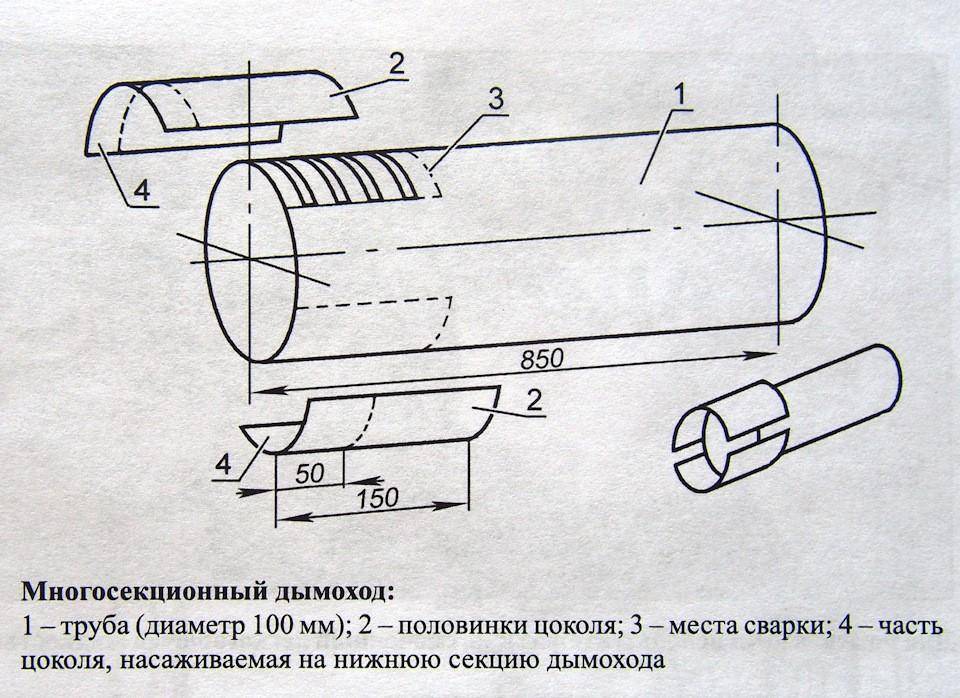

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

На этом мы заканчиваем, советуем вам почитать статью про то, как построить — печь бубафоню своими руками, потому, что ее конструкция напоминает, то что мы рассмотрели ваше.
