Соединение труб муфтой «Американка», гарантия надежной герметичности

Американка… в России она иностранка


накидной гайкой. только одну гайку. без разборки

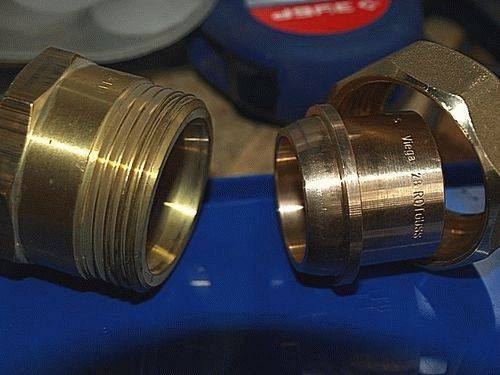

Здесь приведен только самый общий конструктивный вариант американки. Классическое ее определение содержит несколько более обширное толкование — быстроразъемная резьбовая гайка, которая содержит два резьбовых фитинга, прокладку и накидную гайку.

Конструкция этого соединения, в зависимости от места применения, может быть прямой или угловой, а резьбовые стыки плоские (цилиндрические) и конусные. Для плоских стыков применяют уплотнительные прокладки полиуретановые, резиновые или паронитовые. Конусное соединение особенно хорошо с точки зрения герметичности, поскольку не требует прокладок и более устойчиво к перепадам температур и отклонениям осей соединяемых участков.

Подключение американки к магистрали не представляет никаких трудностей. Допустим, что предстоит соединить магистраль из стальных труб.

Порядок работ следующий:

  • сначала подготавливаем концы труб — нарезаем на обоих концах резьбу не менее 7 витков;
  • подбираем соединение, у которого оба фитинга имеют внутреннюю резьбу;
  • фитинг с наружной резьбой накручиваем на резьбу одной трубы, а перед этим подматываем на резьбу уплотнитель — лен, пакля, энергофлекс;
  • на фитинг с буртиком одеваем накидную гайку, и накручиваем его на другую трубу с подмотанным уплотнителем;
  • последний шаг — подсоединить накидную гайку к резьбе ответного фитинга.

Все. Соединение собрано. Если сравнить с приведенным выше примером муфтового соединения, то можно заметить существенное отличие — весь монтаж американки заключался в закручивании деталей гаечным ключом, и не более. Вся остальная магистраль при этом оставалась неподвижной.

Материалы, из которых изготавливают американки

Американки изготавливают из чугуна, латуни, стали или нержавейки. Конечно материалом определяется и цена в конечном итоге. От материала зависят и эксплуатационные показатели изделия: вид перекачиваемых жидкостей, допустимая температура, давление. Ассортимент этих изделий огромный и всегда можно подобрать на любую потребность. Как правило, на поверхность наносят никелированное покрытие— это и защита от внешней среды, и презентабельный вид.

В последнее время в сантехнике все шире применяются пластиковые трубопроводы, поэтому американка тоже стала «полукровкой» — некоторые фитинги с упорным буртиком делают из пластика. При монтаже такой фитинг приваривают к трубе, а гайка поджимает его к коллеге — ответному фитингу, который изготовлен из металла, и накручивается на стальную трубу. Но если дальше трубопровод пластиковый, то фитинг запрессовывают в пластик, который и приваривают к трубе.

Характеристики соединительных изделий

В соответствии с типом труб, предназначенных для монтажных работ систем трубопроводов, происходит подбор фитингов.

Подбор происходит сразу по нескольким характеристикам. Только тогда можно обеспечить надежное соединение трубных изделий. Это вполне закономерно.

Одной из важных характеристик является материал, из которого произведены трубы. Так например стальные фитинги для металлических труб не принято использовать в трубопроводе из полипропиленовых труб. Поскольку характеристики полипропилена сильно отличаются от стали, то и ответный фитинг тоже должен быть изготовлен из полипропилена. Это в равной степени относится и к металлической продукции.

Американки изготавливаются из того же материала, что и трубы. Американка для металлических труб производится из:

  • Стали;
  • меди;
  • латуни.

Американка на пластиковую трубу может быть произведена из

  • полипропилена;
  • другого полимера.

Наиболее известный способ соединения стальных трубопроводов в единую сеть это применение стальной разъемной муфты. Сталь имеет хорошие начальные прочностные характеристики, она функциональная и относительно дешевая. Практически единственным минусом является ее подверженность коррозионному влиянию. Если бы не этот недостаток, сталь была бы вне конкуренции.

На практике дело обстоит следующим образом. Изделия из необработанной стали через несколько лет показывают первые признаки разрушения. Сталь с защитным покрытием из цинка может продержаться около десятка лет. Нержавеющая сталь прослужит в два раза дольше, но не избавит от проблем.

Под воздействием времени и агрессивных факторов стальной фитинг начинает покрываться ржавчиной или закисать. Его остается только заменить на новый и утилизировать.

Это объясняет желание потребителей вместо стальных фитингов приобретать аналогичные модели из латуни. Основными компонентами этого сплава являются медь и цинк. Имея характеристики, близкие к характеристикам стали, она не подвержена негативному воздействию влаги и времени. Срок службы латунных фитингов составляет более 50 лет.

Самой дорогой системой трубопроводов являются системы, выполненные из меди. Медные фитинги, как и сами трубы отличаются высокой ценой. Это объясняется высокими характеристиками меди по сравнению с латунью и сталью. Уступает она им только по прочности.

Монтаж американки

Чтобы самостоятельно соединить трубы или подключить какое-либо оборудование при помощи муфты-американки, необходимо подготовить:

  • фитинг, подобранный по размерам и иным существенным параметрам;
  • разводной ключ. Для крепления также можно использовать обычный рожковый ключ соответствующего размера или специальный ключ для американок;

Специальный ключ для установки муфты американки

  Применение рожкового или специального ключа обосновано, если производится монтаж фитинга, изготовленного из никеля, хрома или стали с напылением никеля или хрома, так как затяжка при затяжке разводным ключом можно повредить металл иди дополнительное антикоррозионное покрытие.

герметизирующий материал. Для уплотнения резьбового соединения при монтаже фитинга можно использовать льняную нить с дополнительной обработкой краской или герметизирующей пастой, любую герметизирующую пасту, ФУМ-ленту или нить Тангит Унилок.

Средства для герметизации резьбового соединения

сварочное оборудование, если производится монтаж комбинированной муфты.

Монтаж выполняется в следующем порядке:

  1. подготавливаются трубы. Если на отрезах труб имеется резьба для фиксации фитинга, то необходимо произвести очистку от грязи и иных отложений. Если резьба на трубах отсутствует, то производится ее нарезка при помощи специального оборудования (плашки, при помощи которой образуется наружная резьба, или метчика для получения внутренней резьбы);

Подготовка труб к соединению американкой

  1. наружная резьба на трубах герметизируется выбранным уплотнителем. Если производится монтаж на внутреннюю резьбу, то уплотнитель накладывается непосредственно на фитинг;

Уплотнение резьбы фитинга

  1. на трубы устанавливаются отдельные части фитинга и соединяются между собой гайкой. При необходимости между фитингами дополнительно устанавливается прокладка. Если одна из сторон американки полипропиленовая, то установка фитинга на трубу производится методом сварки.

Разновидности американок и способ соединения труб при помощи данного фитинга представлены на видео.

Таким образом, муфта-американка является наиболее простым способом соединения труб между собой или монтажа дополнительных элементов. Разъемное соединение также позволяет производить ремонт, в том числе и с заменой отдельных элементов трубопроводной магистрали.

Особенности американки для труб

Назначением резьбовых муфт является соединение участков трубопровода. Использование только труб в системах водоснабжения и отопления не позволит создать эффективную систему. Конечно многие из них можно изгибать и даже соединять с другими, отличными по размерам участками, но здесь можно столкнуться с усложнениями в работе, влияющими на качество и скорость монтажных работ.

Повсеместно принято производить сборку трубопроводов с использованием фитингов. Муфта в роли фитинга успешно справляется с самой распространенной задачей по соединению труб между собой и созданием не только прямых, но и угловых соединений.

Наиболее частое распространение получили резьбовые муфты из-за того, что собирая воедино трубопроводную сеть, они оставляют возможность легко ее модифицировать. Если участок трубопровода требуется демонтировать или улучшить, достаточно просто развинтить муфтовое соединение.

Резьбовые соединения не лишены недостатков.

К ним можно отнести:

  • Сложность герметизации
  • Необходимость нарезки ответной резьбы на конце соединяемой трубы
  • Немаленький вес
  • Потребность во вращении труб при монтаже

Основной проблемой стандартных резьбовых соединений является сама конструкция. Чтобы такое соединение разобрать, резьбу нужно развинтить. Для этого необходимо либо вращать саму трубу, либо фитинг.

Муфта американка соединительная для труб является универсальным образцом в сантехнике. В отличие от стандартной резьбовой муфты, ее конструкция разборная и состоит не менее чем из трех частей.

Две из них являются ответными торцами с нарезанной внутренней или внешней резьбой. Третья это накидная гайка, предназначенная для соединения первых двух частей между собой.

Несмотря на длинное описание, конструкция достаточно лаконична. Разъемная система позволяет соединять штуцеры и торцы труб, не вращая сами детали. Для соединения частей фитинга достаточно закрутить накидную гайку до упора.

Для улучшения герметизации соединения используют специальные прокладки, расположенные на внутренних торцах частей муфты.

Монтаж соединения с использованием американок

Технологический процесс по монтажу трубной конструкции в сочетании труб из полипропилена или их с металлическим видом, достаточно прост. Для таких целей очень хорошо подойдет американка по принципу соединения муфты, в которой есть металлическая вставка, а также накидная гайка, либо может быть использован полипропиленовый штуцер и накидная гайка.

При использовании фитингов типа американка для полипропиленовых труб необходимо знать, каким инструментом проводить рабочий процесс. Если приобретена американка, в которой имеется гайка накидного типа, то следует воспользоваться ключом соответствующего размера. В случае с фитингами, с имеющимися пресс-соединениями, понадобится, либо шестигранный внутренний ключ, либо специальный цилиндр, имеющий выборку под зацеп.

Процесс присоединения труб между собой легок, но нуждается в соблюдении некоторой последовательности действий:

ЭтапОписание
Подготовительный этапПрежде чем приступать к процессу установки, следует внимательно исследовать все трубы и соединения на целостность, перед этим сняв все фаски при их наличии в местах, где это требуется. В случае с трубами из полипропилена необходимо провести калибровочный процесс.
Присоединение фитинового элементаФиксациюб начинают с той части, котора расчитана под сварочный процесс, после этого приступают к соединению места с обратной стороны элемента, где расположены резьбовые насечки.
Предварительное затягиваниеДальше следует провести затягивание штуцеров таким образом, чтобы они были закреплены на ? от максимально возможного прикрепления. Сделать это нужно по той причине, чтобы можно было проверить, насколько качественно работает система трубопровода и при необходимости исправить неполадки еще на этом этапе.
Полное затягиваниеПосле того, как будет проверена работа системы, можно приступать к полному затягиванию фиксирующего элемента фитинга. Накидная гайка должна быть прикручена максимально плотно, поскольку именно от этого зависит степень герметичности соединительного элемента.
Завершение монтажаВ принципе, предыдущий этап может быть завершающим, однако для тех, кто любит перестраховываться, есть возможность использовать ленту из тефлонов, которой проводят обмотку штуцерной резьбы. Это обеспечит дополнительную надежность соединения труб.

Эксплуатируя конструкцию, которая имеет соединение американка, для полипропиленовых труб срок использования может достигать 50 лет, в случае прохождения по системе холодной воды. Если же температура воды повышена, как в случае с системой отопления, то показатель эксплуатации, скорее всего уменьшится в два раза. Стоит не забывать о том, что показатель длительности использования фитингов зависит от характеристик жидкости по ним проходящей, в основном от температурного режима и уровня давления подаваемой воды.

Соединение труб американка

Американка… Что это такое? Данное название носит быстроразъемная гайка, снабженная резьбой. Конструкция элемента включает в себя 2 фитинга с резьбой, накидную гайку и прокладку. Американка часто используется для монтажа труб, так как она обеспечивает надежное и герметичное соединение. Это универсальный элемент, очень часто применяющийся при проведении монтажных работ.

Американка может использоваться для установки труб горячей и холодной воды, систем отопления, конструкциях технологического значения, предназначенные для транспортировки неагрессивных веществ.

Виды соединений

Конусный тип крепления, выполняемый посредством американки, отличается множеством плюсов. В частности, соединение получается герметичным и надежным. Оно отличается стойкостью к перепадам температур и воздействию химических сред. Использовать американку можно даже тогда, когда оси труб слегка отклоняются. Даже в этом случае монтаж будет качественным и надежным.

Резьбовое соединение незаменимо в тех случаях, когда требуется моментальная состыковка или демонтаж труб и регулирующих деталей. Увидеть типы монтажа вы можете, посмотрев фото.

Гайка американка хороша тем, что ее можно применять несколько раз. Для проведения повторных монтажных работ необходимо только приобрести новую прокладку.

Характеристики

Американка отличается рядом преимуществ относительно иных фитингов. С ее помощью можно расстыковать конструкцию, не применяя метод вращения. Выполняются эти элементы из самых разных материалов: полипропилен, нержавеющая сталь, чугун, латунь.

Для монтажа с применением американки требуется специальный ключ. Его можно как приобрести в магазине, так и выполнить самостоятельно.

Существуют различные размеры этого элемента. Выбор конкретного из них зависит от специфики работы. Чаще всего используются американки размерами 12 и 34.

Посредством этого элемента можно соединить как жесткие, так и мягкие линии конструкций. Соединение бывает двух типов: прямое и угловое. Данный фактор очень важен для комфортного и быстрого монтажа.

Угловой элемент позволяет выполнить монтажные работы в труднодоступных областях, скрепить между собой детали разных типов и размеров. Американка облегчает проведение ремонта системы. Так, можно быстро демонтировать систему не используя при этом дополнительного инструмента.

Деталь можно устанавливать на трубах, транспортирующих горячую и холодную воду, неагрессивные жидкости. При этом температура жидкостей не должна быть более 120 градусов. Деталь используется для монтажа элементов с небольшим диаметром.

В магазинах можно найти разные виды американок: с внешней и внутренней резьбой. Монтировать элемент можно в любом положении. При этом не требуется учета направления транспортировки вещества в системе.

Соединение выполняется посредством ключей рожкового и разводного типа. Можно использовать также ключи универсального типа. В работе нельзя применять трубные газовые ключи.

Внешняя поверхность элемента состоит из никелевой гальванической оболочки. Необходима она для того, чтобы деталь имела повышенную стойкость к коррозии и механическому воздействию. Кроме того, это покрытие имеет и эстетический смысл. С ним элемент приобретает приятный на глаз внешний облик.

Сфера использования

Данный элемент применяется для самого широкого спектра работ. В частности, она используется для монтажа конструкций водоснабжения, в системах отопления. Отличные потребительские качества элементов делают их пригодными для соединения любых типов труб. Они применяются и при ремонтных работах над радиаторами, и при монтаже приборов учета на воду, и при монтаже запорной арматуры, и при креплении деталей конструкций, и для установки фильтров очистки.

Преимущества американки заключаются не только в том, что ее можно просто и быстро установить, но и при дальнейшей эксплуатации системы. Деталь облегчает дальнейшее проведение ремонтных работ, демонтажа.

Материалы

Несмотря на простой внешний вид, в производстве гаек задействованы термические и механические процессы. Технология изготовления включает несколько стадий. Накидная гайка выполняется из различных материалов или сплавов, но их обязательно усиливают дополнительными свойствами. Добавляют мягкость, или наоборот, прочность, антикоррозийные характеристики, устойчивость к агрессивным жидкостям и газам, к температурным колебаниям. Приобретенные свойства позволяют применять изделия в трубопроводах с разным назначением.

Разнообразие гаек достигается путем применения разных видов сплавов, с использованием непохожих температурных режимов и методов обработки. Для их изготовления применяется легированная, нержавеющая, углеродистая сталь. К более дорогим изделиям относятся гайки из цветного металла.

Рассмотрим подробнее материалы, применяемые в производстве накидных гаек.

  • Стальные. Накидные гайки, выполненные из нержавеющей стали, имеют хорошую прочность, отличаются длительным сроком эксплуатации. Они не деформируются от времени, не подвержены влиянию внешней среды. По стоимости их можно отнести к товарам средней категории.
  • Оцинкованные. Чтобы удешевить продукт, в черный металл не вводят добавок для приобретения стойких свойств к коррозии, а наносят сверху защитный слой, производят так называемое цинкование. Изделия могут содержать на своей поверхности до 95% цинка. В зависимости от назначения накидных гаек цинкование проводится разными способами: холодным, горячим, газотермическим, гальваническим, термодиффузионным. Но показатели долговечности, которыми обладает нержавеющая сталь, они приобрести не могут.
  • Латунные. Сегодня нередко в качестве материала для труб используют полипропилен. Соединять такие изделия проще «американкой» с латунными гайками, которые надежны и долговечны. Сплав устойчив к высоким температурам, агрессивной среде, имеет достаточную прочность и относительную эластичность. К недостаткам относят высокую стоимость и утрату со временем свежего оттенка. Чтобы избежать изменения цвета, изделия покрывают хромом, прибегают к порошковому напылению.
  • Медные. Стоят дорого и почти не пользуются спросом. Их выпускают небольшими партиями и применяют в основном для соединений с изделиями из такого же металла. Медную сантехнику приобретают для ретро-стилей, в остальных случаях трудно оправдать быстро появляющуюся зеленоватую патину и темный оттенок поверхности. Медные накидные шурупы не выдерживают окружения агрессивной среды легко подвергаются электролитической коррозии.
  • Пластиковые. Пластик в чистом виде не выдерживает нагрузки магистралей, поэтому для создания «американок» используют комбинированный продукт – металлические резьбовые вставки облекают в полимерную форму. Такие виды изделий применяются в трубопроводах с высоким давлением и повышенным температурным режимом.

«Американка» в сантехнике: цена и где купить

Цена «американок» не является заоблачной, так что каждый может позволить себе приобрести их для своих сантехнических нужд. Использование этих фитингов в системах водоснабжения как жилых, так и промышленных зданий тоже свидетельствует об их доступности.

Компания «СантехСтандарт» успешно работает на рынке сантехники в России с 2004 года. Профиль работы – крупнооптовые поставки инженерных систем для отопления и водоснабжения под собственными брендами AQUAPIPE, AQUALINK, AQUALINE.

Продукция компании изготавливается на высокотехнологичном оборудовании и соответствует высоким международным стандартам качества. На производстве действует система входного контроля сырья и комплектующих, а также система контроля качества на всех производственных этапах. Таким образом, продукция полностью соответствует заявленным характеристикам.

Компания «СантехСтандарт» представила в своем каталоге «американки» и краны-«американки» по следующими торговым маркам.

  • AQUAPIPE.Фитинги из пропилена этого производителя изготавливаются на современном производственном оборудовании из сырья Borealis (Германия), что гарантирует их высочайшее качество. В отличие от других известных брендов AQUAPIPE имеет широкий ассортимент «американки» (сантехника) из полипропилена, а также другую полипропиленовую продукцию, ассортимент которой регулярно пополняется новыми моделями.

  • AQUALINK. Резьбовые фитинги данного производителя представлены большим количеством моделей разного типа и размера. Корпус этих фитингов выполняется из латуни марки CW617N, которая является полным аналогом отечественной латуни ЛС59 ГОСТ 15527-2004. При изготовлении корпуса используется метод горячего прессования, что снижает внутреннее напряжение металла, тем самым значительно увеличивая прочность и качество изделия.

  • LEXLINE. Под этой торговой маркой выпускаются латунные резьбовые фитинги и трубопроводная арматура для сантехники высочайшего качества. Производство расположено на Украине. Разнообразие данной продукции также велико: соединительные детали для труб газо- и водопровода (в том числе с уплотнителем), подходящие для водопроводных, отопительных и газопроводных систем, в которых находится неагрессивная среда – вода, пар, воздух, горючий газ. Соединительные части выполнены из латуни марки ЛС-59-1 ГОСТ 17711.

На все вопросы, касающиеся соединения с помощью «американки», вам ответят по телефонам:

  • в Санкт-Петербурге – 8 (812) 777-05-80;

  • в Москве – 8 (495) 662-40-08, 8 (495) 668-07-58;

  • в Новосибирске – 8 (383) 33-578-33;

  • в Самаре – 8 (846) 203-61-05.

Заключение

Долговечное, абсолютно, герметичное соединение американкой подходит при обустройстве сетей любой конфигурации и степени сложности.

Основные материалы для изготовления соединителя представлены чугуном, латунью, нержавейкой, сталью или полипропиленом.

Стыковка устойчива к температурным перепадам и химическим воздействиям, но не рекомендуется устанавливать полипропиленовый фитинг на выход, например, электрического проточного водонагревателя для душа.

Нужно помнить, что при максимально допустимом температурном значении в 85–90оС, длительное повышение показателей до 100-110оС может спровоцировать возникновение аварийной ситуации.

Посмотрите, какими бывают «американки» и как правильно делать разборные сочленения участков водопроводной сети.
