Отопительная печь длительного горения Бутакова Профессор: преимущества и недостатки, особенности монтажа и эксплуатации

Конструкция

Конструкция печки Бутакова предусматривает наличие нескольких основных элементов.

1. Корпус печи. Это цельносварной элемент, изготовленный из высококачественной стали.
2. Трубы системы конвекции. Воздуховоды позволяют распределить тепло, получаемое от печки, по всем отапливаемым помещениям. Они размещаются посередине конструкции, а вверху идет их перекрещивание. Торцевые элементы воздуховодов открытые.
3. Камера для топлива. Она разделена на две зоны. Одна отвечает за газификацию топлива, а вторая — за дожигание. Печка основана на эффекте пиролиза, что обеспечивает более эффективное и длительное горение твердого топлива.
4. Зольник. Он необходим для сбора продуктов сгорания твердого топлива. Причем конструкция позволяет извлекать его самостоятельно, даже если в этот момент печка продолжает работать.
5. Колосник. Эта заслонка разделяет зону камеры для топлива и зольник.
6. Дымоходные системы. Печка инженера Бутакова предусматривает применение вертикальных патрубков для отвода дыма. Это позволяет образующемуся конденсату стекать обратно в топку, испарятся. Такая особенность существенно влияет на эксплуатационные показатели печи, решают распространенную проблему негативного воздействия конденсата.

Как работает печь

Собрать печь Бутакова своими руками не сложно, поскольку к оборудованию прилагается подробная инструкция с четким указанием последовательностей ваших действий. Но если вы приобретаете систему отопления в специализированном магазине, есть смысл обратиться к их специалистам. Большинство фирм, занимающихся продажей печного оборудования, представляют услуги сборки, обслуживания и ремонта.

Но прежде чем приступить к сборке и вообще отдавать предпочтение печи Бутакова, стоит изучить принцип работы этого устройства.

• Работа печки Бутакова во многом напоминает принцип действия циклонной топки;
• Ничего сложного в процессе нет. Снизу в печь поступает холодный воздух, нагревается до определенной температуры и начинает двигаться вверх. Для этого предусмотрены конвекционные трубы;
• Через отверстия в трубах нагретый воздух оказывается внутри отапливаемых помещений;
• Все печки Бутакова — это твердотопливное оборудование. При этом топка не особо прихотлива к типу используемого горючего. Это позволяет применять уголь, дрова, отходы от производства бумаги или деревообработки;
• Конструкция Бутакова отличается тем, что топливо сгорает не до конца, а постепенно тлеет. Это стало возможным за счет ограниченной подачи воздуха внутрь камеры;
• Отзывы потребителей и наглядные опыты показывают, что одна закладка дров обеспечивает беспрерывную работу печи Бутакова в течение 12 часов. Модели Гимназист или Студент могут работать автономно 8 часов без «дозаправки».

Условия монтажа воздухогрейного котла

Чтобы, купив воздухогрейный котёл, вы не разочаровались в выборе, и у вас не возникло трудностей с установкой конструкции, стоит знать некоторые нюансы. Их стоит учитывать обязательно:

1. Установка системы воздушного обогрева и конкретно котла осуществляется лишь в доме в процессе строительства. Заранее должен быть составлен план и необходимые чертежи.
2. Данная система потребует наличия резервного источника электроэнергии.
3. Для повышения коэффициента полезного действия котёл в обязательном порядке должен устанавливаться в жилище, а стены должны иметь надёжную теплоизоляцию.
4. Проветривание помещения необходимо, так как вентиляция не даёт полную очистку воздуха от газа.
5. Воздуховоды могут быть не нужны, если на втором этаже не установлены перегородки либо площадь дома мала.

При желании обогрева дома при помощи воздухогрейного котла, можно относительно хорошо сэкономить на монтаже и выполнить всё самостоятельно, взяв на заметку пару основополагающих рекомендаций.

Осуществить всю работу вручную не удастся, а точнее, не у каждого. Есть такие вещи, которые лучше поручить специалистам, допустим, расчёты. Чтобы сделать верный выбор воздухогрейного котла длительного горения, необходимо знать такие характеристики, как:

• требуемая мощность агрегата с учётом теплопотерь;
• скорость поступления тёплого воздуха в комнаты;
• всевозможные потери тепла;
• параметры воздуховодной системы.

Вы можете сами рассчитать мощность котла в зависимости от имеющейся информации.

Необходимо определиться с местом монтажа агрегата

Особых требований к месту не существует, поэтому в данном деле важно помнить про главные принципы установки газового или другого оборудования

Как выбрать подходящий именно для вас твердотопливный котел

Особенности установки

При монтаже экономичной печи на дровах с длительным процессом горения следует учитывать ряд нюансов, в частности:

• размеры и мощность отопительного устройства должны соответствовать габаритам помещения;
• дымоходную трубу следует сделать разборной, чтобы обеспечить возможность для частой чистки;
• если стены и пол в помещении деревянные, тогда для защиты их от возгорания, под печку следует уложить металлический лист, и отдалить ее от стен как минимум на 50 сантиметров, а дверцу – на 120 сантиметров;
• тщательно соблюдать все предписания и рекомендации, содержащиеся в инструкции отопительного прибора касательно его установки и эксплуатации.

Самостоятельное изготовление печи Бутакова

Что бы сделать печь Бутакова своими руками, понадобятся соответствующие чертежи. С их помощью, сборка собственной печи не доставит больших хлопот и не затратит большое количество времени.

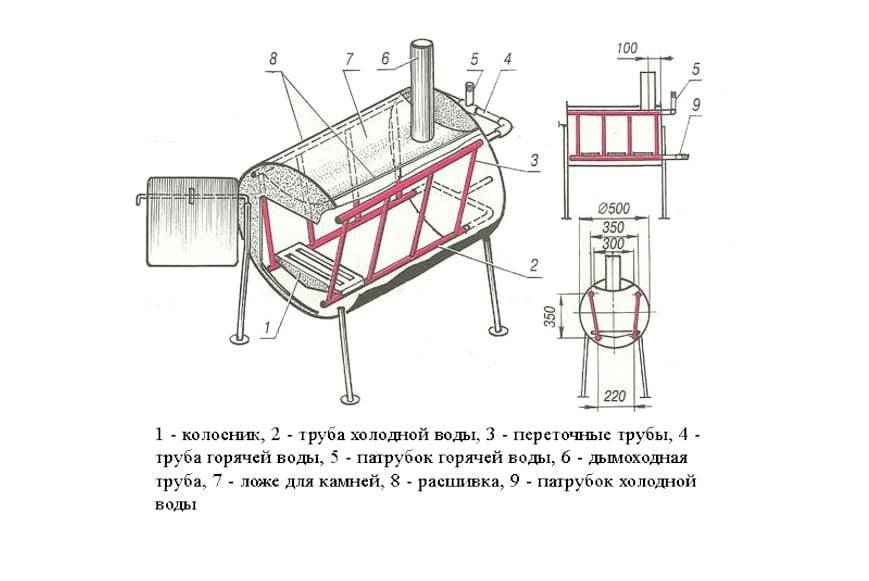

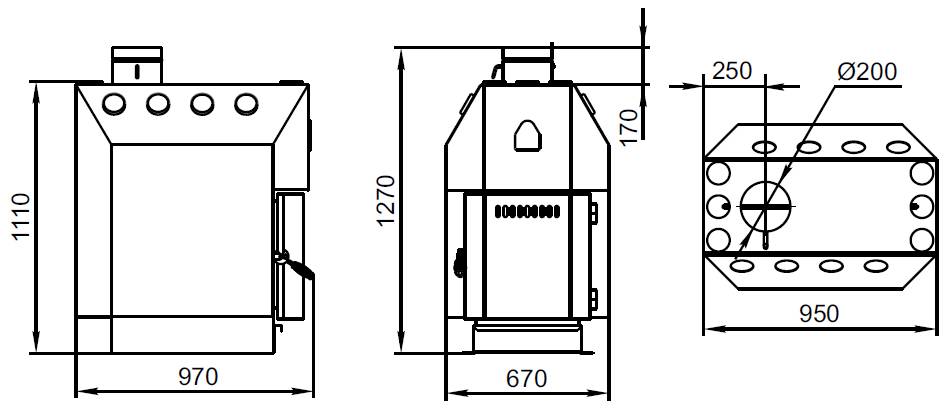

Примерные чертежи самодельной печи Бутакова:

С помощью чертежей печь Бутакова можно собрать в кратчайшие срокиСуществует 6 основных моделей печей Бутакова

Изготовление можно разделить на несколько шагов:

• Шаг 1. Первым действием необходимо сварить металлический цилиндр. Для этих целей идеально подойдёт бочка с толщиной металла не менее 10 мм. Если таковой нет, нужно сваривать лист в нужную форму.
• Шаг 2. Следующее что нужно сделать, это вырезать из листа металла такой же толщины круг, который будет на 2 см меньше диаметра основного цилиндра. В центре этого круга необходимо вырезать круглое отверстие диаметром от 5 до 10 см.
• Шаг 3. Теперь требуется взять трубу такого же диаметра как центральное отверстие на металлическом кругу, и приварить к нему саму трубу. Снизу на металлический диск нужно наварить металлически швеллера в горизонтальном положении.
• Шаг 4. На верхней части цилиндра необходимо установить металлическую крышку с отверстием для трубы, выходящей из внутреннего диска. Провести трубу и заварить крышку.
• Шаг 5. На выходящей трубе нужно сделать заслонку, которая будет задерживать дым.
• Шаг 7. В верхней части самого цилиндра, требуется сделать отверстие диаметром около 15-20 см в роли дымохода.
• Шаг 8. В нижней части цилиндра необходимо сделать два отверстия. Одно будет играть роль топливного окошка, а через другое можно очищать печь от золы. На отверстиях должны быть дверцы с ручками.
• Шаг 9. Заключительный этап изготовления печи Бутакова своими руками. Печь устанавливается на прочное основание (кирпич, бетон), приваривается труба дымохода, и заделываются все отверстия, для получения необходимой герметичности.

После установки самодельной печи, на соседние стены можно закрепить специальный отражатель для повышения эффективности и пожаробезопасности.

Благодаря своей экономичности и итоговому проценту КПД, такая печь является одним из лучших вариантов для отопления частных домов.

Итак, почему стоит покупать печи Бутакова?

Конструкция топливника этих моделей напоминает усеченный параллелепипед. Поэтому при термическом распаде топлива максимально используется тепловая энергия;
Воздуховодные трубы внутри периметра топливника расположены строго вертикально. Они пересекаются только вверху, находясь в газопламенной среде, под специально рассчитанным углом;
Входные отверстия воздуховодных труб снабжены горизонтальными срезами, расположенными в 120 мм от основания подножек. Это дает возможность воздуху абсолютно свободно поступать в газогенератор. А наличие газонаправляющих щитков позволяет предельно эффективно использовать газопламенный поток;
Благодаря расположению на топочной дверце кожуха-конвектора, дверца является полноценным “участником” процесса теплообмена;
За счет зольника (специальный ящик для отработанных продуктов) можно, не прерывая работу котла, вычищать золу;
Верхняя поверхность печей Бутакова контактирует с потоком пламени. А так как она горизонтальная, то есть возможность разогревать на ней пищу.

Газогенераторный котел Бутакова горит равномерно

Если надо увеличить температуру и ускорить процесс горения, используется большой сменный колосник;
Профессор обратил внимание, что на стенках дымоходов обычно оседает (при сгорании топлива) конденсат. Это жидкие продукты распада, обладающие весьма неприятным запахом

Поэтому ученый решил применить вертикально монтированный патрубок присоединения дымохода. Этим решением он добился возврата жидких продуктов обратно в печь, где они сгорают полностью (без остатка);
Печь после полной закладки может функционировать в диапазоне 8-12 часов, время работы зависит от модели;

Для обеспечения дополнительной безопасной эксплуатации, при установке печи профессора Бутакова, она может быть фиксирована к полу.

Советы пользователей

На первоначальном этапе печь нужно протестировать, определить режим работы. Чтобы запустить агрегат, необходимо выполнить следующие действия:

1. Снять верхнюю крышку.
2. Загрузить топливо. При этом дрова располагаются плотно друг к другу.
3. Сверху дров лучше положить бумагу, предварительно смочив её керосином. Это обстоятельство значительно ускорит розжиг печи.
4. Печка оборудована воздухоподающей трубой. В неё нужно бросить тряпку, чтобы начался процесс растопки.
5. После того, как дрова разгорятся, нужно будет закрыть заслонку трубы.

Дополнительная информация! Спичками разжечь печь инженера и профессора Бутакова не получится.

В процессе работы печки нужно контролировать розжиг во избежание неприятных последствий.

Печь профессор Бутаков это надёжный механизм, который способен долгие годы прослужить без нареканий. Однако для этого придётся соблюдать основные правила эксплуатирования прибора.

Непосредственно о печи Профессора Бутакова «Студент»

Наверное, многие стали замечать, что проводить газовое отопление к дому, это не такое уж и дешевое удовольствие. Сегодня как газ, так и электричество имеют довольно высокую цену и не всегда получаются выгодными в использовании. А вот дрова, по-прежнему остаются прекрасной альтернативой для отопления дома или дачи

И вот именно здесь стоит остановиться и обратить внимание на такой вариант печей как — печи студент. Данный агрегат способен отопить помещение с объемом около 150 метров кубических

(См. также: Карта сайта 2)

Отметим тот факт, что данная печь имеет большой перечень положительных аспектов, которые очень ценятся сегодня в печных изделиях. Особенности печи студент можно перечислять долго, но выделим основные.

1. Большой плюс можно приписать данному агрегату только за то, что его установка довольно удобна и не затребует каких — то определенных навыков в подобном роде работ. Так же в этом же разделе стоит упомянуть и о том, что для установки студента вовсе не нужно строить дополнительные основания.

Положительным аспектом является и тот факт, что в данной модели можно убирать золу можно абсолютно в любой момент. Вы подбираете удобное для вас время и проводите очистку. При этом совершенно не стоит заботиться о том, происходит ли в данный момент горение или же оно прекратилось. Дело все в том, что тут предусмотрена очистка от золы и непосредственно в момент горения.

(См. также: Как работает бойлер)

Отметим и то, что современные печи-котлы не всегда способны дать возможность разогрева пищи. Но принцип работы печи студент позволяет провести подобную манипуляцию. Вся верхняя площадка печки нагревается и дает возможность подобного подогрева.

Ну и еще очень важно в современном мире, чтобы все, что будет находиться в доме, имело красивый и привлекательный вид. Такая печь Бутакова Студент относиться к эстетически выполненным агрегатам. Его дизайн сможет не просто органично вписаться в любое помещение, но и притом еще и украсит его.

Исходя из всего, что указано ранее, можно понять, что решение приобрести для себя печь студент, окажется очень правильным вариантом.

Самостоятельное изготовление

Прежде чем приступить с сооружению устройства своими руками, необходимо изучить его схему:

Последовательность сборки этого агрегата ничем не отличается от монтажа газогенераторных печей. Основа устройства – металлическая бочка.

Чтобы получить качественный агрегат с безопасным, экономичным и эффективным обогревом, следуйте нижеописанной инструкции:

1. Используя болгарку, нужно срезать верхушку бочки, выровнять острые края молотком и загнуть их вниз.
2. В стальном листе необходимо вырезать круг диаметром 1,5-2 см. Это гораздо меньше, чем соответствующий размер самой бочки.
3. В вырезанном элементе требуется проделать отверстие диаметром 10 см и приварить к нему стальную трубу такого же размера.
4. К нижней части изделия потребуется прикрепить с помощью сварочного аппарата швеллерные отрезки и установить их так, чтобы они могли свободно передвигаться внутри бочки. В процессе функционирования агрегата металлические балки будут давить на топливо.
5. Сверху трубы монтируется заслонка, а шпилька устанавливается строго вертикально.
6. Этот элемент нужно зафиксировать сваркой. На краю задвижки, вырезанной из стали диаметром, схожим с соответствующим размером трубы, нужно просверлить отверстие. После монтажа шпилька должна прикрывать изделие.
7. Заслонка прикручивается с помощью гайки. Установка этого элемента позволяет в дальнейшем следить за объемом поступающего воздуха, а также интенсивностью работы устройства.
8. Бортик крышки нужно выровнять молотком. Края для плотной посадки и прилегания ее к основанию требуется загнуть наружу.
9. В крышке нужно проделать отверстие диаметром 10,5 см. Для этого необходимо запастись зубилом.
10. Трубу требуется приварить к блину и вывести через отверстие, проделанное в крышке, которое в дальнейшем нужно заварить.
11. Для основания печи можно подготовить не слишком глубокую кирпичную площадку.
12. В верхней части корпуса устройства требуется вырезать отверстие диаметром 15 см. Через него будет проходить дымовой канал, который в 1,5 раза длиннее, чем сам корпус. Сверху конструкции к дырочке приваривается отмеренный ранее отрезок трубы.
13. Внизу устройства нужно сделать небольшое квадратное отверстие, затем приварить к нему дверцу. Это будет зольник – люк для сбора золы, куда и устанавливается ящик для удобства и простоты при очистке.
14. Нижняя часть трубы для дымоотвода тщательно заваривается. Желательно, чтобы изделие стояло на ножках.
15. К каналу приваривается колено, подсоединяется печь. Конструкция фиксируется хомутом. Под это приспособление предварительно размещается стеклотканевая основа для герметичности всех соединений.

Печь Бутакова Студент Гидравлик — Печи для дачи

Линейка водогрейных котлов «Гидравлик»

Разработан на базе популярного воздухогрейного котла, с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Всестороннее экранирование топливника конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах. Линейка представлена моделями «Студент» и «Инженер».

Так же как и воздухогрейные котлы они отличаются габаритами и мощностью. Применяется для подключения водяного отопления открытого и закрытого типа. В качестве топлива используется дрова и каменный уголь. «Гидравлики» предназначены для водяного отопления жилых и нежилых помещений с максимальным объемом от 400 до 670 куб. Для модели «Студент Гидравлик» предусмотрено три модификации — в комплекте с трубчатыми электронагревателями («в комплекте с ТЭН»), с возможностью самостоятельной установки ТЭН («под ТЭН») и без ТЭН.

Для модели «Инженер Гидравлик» предусмотрено две модификации — «в комплекте с ТЭН» и «под ТЭН».ТЭН позволяют поддерживать необходимую температуру теплоносителя в перерывах работы котла.

О печах «Профессор Бутаков Студент» Гидравлик

• Выпускаются серийно две модели котла с мощностью 16 кВт и 24 кВт для отопления помещений с максимальной площадью 150 м2 и 250 м2 соответственно, при высоте потолка 2,7 метра. Это «Студент Гидравлик» и «Инженер Гидравлик». Объединены эти две модели назначением, принципом действия, компоновкой и применяемым видом топлива. А различаются они размерами, мощностью и объемом отапливаемого помещения.
• Твердотопливный водогрейный отопительный котел Студент Гидравлик предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, которые оборудованы системами водяного отопления с естественной либо принудительной циркуляцией и горячего водоснабжения с рабочим давлением теплоносителя не более 0,125 МПа (1,25 кгс/см2).
• Материал: печь изготовлена из высококачественной конструкционной стали толщиной 3мм. Наружная поверхность котла покрыта термостойкой кремнийорганической эмалью типа КО-868.
• Разработана на базе популярного воздухогрейного котла «Профессор Бутаков», с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Экранирование топливника со всех сторон конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах.
• В качестве топлива могут использоваться дрова и каменный уголь. Можно отапливать даже многоэтажные помещения со сложной конфигурацией. Применяется для подключения водяного отопления открытого и закрытого типа. Встроенный термоманометр позволяет контролировать температуру и давление водяного контура.
• Чугунная дверка со светопрозрачным окошком из жаропрочного стекла даёт возможность визуально контролировать процесс горения. Чугунный колосник установлен в нижней части топочной камеры. Под топкой находится зольник с выдвижным зольным ящиком.

Отличительные характеристики котлов «Профессор Бутаков»:

• Рекордно развита суммарная площадь поверхностей нагрева, одной стороной контактирующих непосредственно с газопламенной средой, а другой — с воздухом отапливаемого помещения.
• Конвективные трубы по всему поперечному сечению и по всей длине, от начала до конца, находятся непосредственно в газопламенной среде.
• Передняя и задняя поверхности полноценно участвуют в конвективном теплообмене. На них размещены конвективные трубы. Топочная дверца с размещенным на ней кожухом-конвектором также является эффективным радиатором.
• Течение газопламенного потока, благодаря форме топливника и газонаправляющим щиткам, направлено вдоль контура всех конвективных труб, от самого их начала до самого их конца, с максимальным использованием так называемых хвостовых поверхностей теплообмена. На верхней горизонтальной поверхности, непосредственно контактирующей с газопламенной средой, можно разогреть пищу.
• Под топочной дверцей расположен емкий выдвижной зольный ящик, при помощи которого можно одним движением, не прерывая процесса горения, удалить Входные отверстия конвективных труб горизонтальны и находятся на высоте 120 мм от уровня пола, что благоприятно для свободной циркуляции нагреваемого воздуха.
• Котел имеет достаточно высокое и широкое устойчивое основание с отверстиями для дополнительного крепления его к полу. Для установки котла не требуется никаких дополнительных оснований или подиумов

Разновидности печи Студент

Данный тип котла оказался настолько популярным и востребованным, что не мог не повлиять на возникновение аналогов иного направления. И вот уже миру представлен первый в своем роде водогрейный котел, выполненный на основе печи Студент от компании «Термофор» — печь Студент Гидравлик. Его производство ориентируется на тех, кто нуждается в отоплении частных домов или же коммерческих помещений. Такой котел работает на твердом топливе. В перечень данного топлива входят такие варианты как уголь или же дрова. Его прямое и специализированное направление направлено на создание водяного отопления.

В перечень положительных технических особенностей данного водного гидравлического котла вошли такие факторы, как:

Разработка на базе котла «Студент» с разницей в системе нагрева. Если в первом варианте воздух греет огонь, то в данном варианте его греет вода.

• Экранирование топливника трубами

Применение твердого топлива

Данный котел позволит своему пользователю проводить отопление не только в одноэтажном строении, но и в многоэтажном.

Открытый и закрытый тип водного отопления

Наличие термоманометра для комфорта использования.

Чугунная дверца с окошком для полноценного визуального контроля.

Все эти показатели дают четкое понимание того, что недостатки печей студент практически неизвестны производителям и потребителям. Только так можно пояснить, что популярность такого котла не просто растет, но и рождает производственные аналоги!

Ну и теперь стоит подвести еще раз итоги и вспомнить все, о чем говорилось ранее. Как мы смогли заметить, то отопительные печи студент могут по праву считаться самым удачным вариантом в вопросе об отоплении дачных домов или же жилых частных строений среднего размера. Такая печь подтверждает своей качественной работой свою популярность. Ну и конечно нужно отметить и выгодную цену, назначенную за данный агрегат.

Данная печь, призванная для отопления относится к разряду бесколосникового типа, в котором присутствует режим газогенерации

Ну и конечно важно и то, что именно она может дать возможность приготовить пищу прямо на верхней плоскости и возможностью приготовления пищи на плоской верхней поверхности. Ну и конечно важно помнить, что этот котел отапливает помещения объемом до 150 кубических метров

А вот сам процесс обогрева длится в районе 8 часов без перерыва и это только при подаче одной полной загрузки топлива. Так что смело можно ставить оценку «Отлично» и приобретать его для собственного дома.

Достоинства и недостатки печи Бутакова

Из недостатков стоит отметить следующее:

• Высокая температура стального кожуха может стать причиной получения ожога
• Выключенная установка быстро остывает, температура в помещении также быстро снижается.

Теперь немного о достоинствах:

• Ящик для золы достаточно объемный и не требует частой чистки.
• Печь Бутакова не габаритная, но вместительная.
• Конструкция прочная, чему способствуют используемые материалы (чугун, сталь).
• Долговечна, неприхотлива при эксплуатации.
• Верхняя часть модели может применяться в качестве варочной панели.
• Топливо может быть любым, начиная от дров и заканчивая торфом или бумагой.
• Внешне эстетична.
• Монтаж производится быстро.
• Экологична.
• Пожаробезопасна.

Обогревательные приборы Бутакова нашли широкое применение за счёт уникальности своей конструкции. При изготовлении такого оборудования используются недорогие и надежные материалы, так что такая нагревательная установка рассчитана на длительный период эксплуатации. При этом от пользователя требуется лишь периодически удалять накопившуюся золу с помощью специального контейнера. В него собираются все образующиеся во время горения шлаки, поэтому техническое обслуживание сводится к очищению специального контейнера.

Нагревательная установка неприхотлива в плане топлива — можно использовать древесные отходы, уголь, пелетки, обычные дрова. Единственное, что не стоит использовать смолистое дерево, что приводит к повышенному образованию сажи — всё остальное можно без проблем сжигать в этой топке.

Универсальные модели Бутакова обеспечивают удобную комбинацию обогрева и варочной системы. В качестве варочной поверхности можно использовать наружную поверхность обогревателя, которая напрямую контактирует с топкой. Такая панель будет очень горячей, в частности, температура может достигать 350 градусов Цельсия, поэтому такая установка вполне может заменить собой варочную плиту.

Печи отопительные и варочные «Гимназист»

Невысокая цена обогревающего оборудования — очень важный фактор, который и обусловил во многом популярность таких моделей. Невысокая себестоимость обусловливается простотой конструкции и отсутствием дорогих материалов. Используемые в процессе производства чугун и сталь рассчитаны на длительный период эксплуатации, поэтому в долгосрочной перспективе печи Бутакова становятся еще более привлекательными.

Самостоятельное изготовление

Прежде чем приступить с сооружению устройства своими руками, необходимо изучить его схему:

Последовательность сборки этого агрегата ничем не отличается от монтажа газогенераторных печей. Основа устройства – металлическая бочка.

Чтобы получить качественный агрегат с безопасным, экономичным и эффективным обогревом, следуйте нижеописанной инструкции:

1. Используя болгарку, нужно срезать верхушку бочки, выровнять острые края молотком и загнуть их вниз.
2. В стальном листе необходимо вырезать круг диаметром 1,5-2 см. Это гораздо меньше, чем соответствующий размер самой бочки.
3. В вырезанном элементе требуется проделать отверстие диаметром 10 см и приварить к нему стальную трубу такого же размера.
4. К нижней части изделия потребуется прикрепить с помощью сварочного аппарата швеллерные отрезки и установить их так, чтобы они могли свободно передвигаться внутри бочки. В процессе функционирования агрегата металлические балки будут давить на топливо.
5. Сверху трубы монтируется заслонка, а шпилька устанавливается строго вертикально.
6. Этот элемент нужно зафиксировать сваркой. На краю задвижки, вырезанной из стали диаметром, схожим с соответствующим размером трубы, нужно просверлить отверстие. После монтажа шпилька должна прикрывать изделие.
7. Заслонка прикручивается с помощью гайки. Установка этого элемента позволяет в дальнейшем следить за объемом поступающего воздуха, а также интенсивностью работы устройства.
8. Бортик крышки нужно выровнять молотком. Края для плотной посадки и прилегания ее к основанию требуется загнуть наружу.
9. В крышке нужно проделать отверстие диаметром 10,5 см. Для этого необходимо запастись зубилом.
10. Трубу требуется приварить к блину и вывести через отверстие, проделанное в крышке, которое в дальнейшем нужно заварить.
11. Для основания печи можно подготовить не слишком глубокую кирпичную площадку.
12. В верхней части корпуса устройства требуется вырезать отверстие диаметром 15 см. Через него будет проходить дымовой канал, который в 1,5 раза длиннее, чем сам корпус. Сверху конструкции к дырочке приваривается отмеренный ранее отрезок трубы.
13. Внизу устройства нужно сделать небольшое квадратное отверстие, затем приварить к нему дверцу. Это будет зольник – люк для сбора золы, куда и устанавливается ящик для удобства и простоты при очистке.
14. Нижняя часть трубы для дымоотвода тщательно заваривается. Желательно, чтобы изделие стояло на ножках.
15. К каналу приваривается колено, подсоединяется печь. Конструкция фиксируется хомутом. Под это приспособление предварительно размещается стеклотканевая основа для герметичности всех соединений.

Если нет бочки, то для основания печи можно использовать огнетушитель, с которого требуется снять корпус. Для этих целей также подойдет газовый баллон. Устройство собирается аналогично.

Принцип работы

Основные процессы:

1. Пиролизный. Эта функция выполняется непосредственно за поточной дверцей внутри топки.
2. Конвекционный. Он происходит внутри труб, установленных в конструкции, образуя горячий воздух. Продвигаясь, по трубам он попадает в помещение.

Принцип работы печи состоит в том, что топливо в камере для горения тлеет, а не горит. Это происходит потому, что в камере невысокое содержание кислорода. Он позволяет длительное время от 8 до 12 часов не закладывать вторую партию твёрдого топлива. Тлеющее топливо выделяет такое же количество тепла, как и при обычном горении. Это главный эффект котла «Инженер».

Вывод

Отопительная конструкция профессора Бутакова имеет длительное горение, качественную конструкцию, высокую производительность и экономичность. Не стоит зацикливаться на одном виде топлива. Печь является «всеядной». Она может использовать разные виды твёрдого топлива.

←Предыдущая статьяКакую печь Голландку выбрать для дома или дачи? Следующая статья →Печь профессора Бутакова «Гимназист» — как правильно выбрать?

• Печь профессора Бутакова «Доцент» — отличное решение для дачи
• Печь профессора Бутакова «Гимназист» — как правильно выбрать?
• Печь профессора Бутакова «Студент» — идеальное решение для отопления небольшого дома
• Как сделать печь профессора Бутакова своими руками?

Источники

• https://teplo.guru/pechi/piroliznye/professor-butakov.html
• https://StrojDvor.ru/otoplenie/texnicheskie-vozmozhnosti-pechej-professora-butakova/
• https://teplo.guru/pechi/piroliznye/professor-butakov-inzhener.html
• https://www.tproekt.com/pech-butakova/
• https://pechnoy.guru/otopitelnoe-oborudovanie/kotly/tverdotoplivnye/professor-butakov/inzhener.html
