Преимущества печей Бутакова: варианты как сделать своими руками

Установка агрегата

Печь Бутакова для бани устанавливается в центре парилки или между парилкой и предбанником (моечным отделением). Для достаточно мощной установки предпочтительнее выглядит второй вариант. В этом случае топочная дверца выносится из парилки, что дает возможность загрузки топлива, не заходя в нее.

При установке печи следует придерживаться следующих рекомендаций. Устанавливать печь лучше всего на специально оборудованной бетонной площадке. Если нет возможности ее обустройства, то на полу должна быть обеспечена надежная огнестойкая защита. Для этого укладывается стальной лист толщиной не менее 4 мм и листы асбестокартона толщиной не менее 10 мм.

Печь допускается устанавливать на расстоянии не менее 40 см от горючих элементов конструкции бани. Примыкающий участок стены сооружения также изолируется огнеупорным материалом. Такой экран должен по высоте превышать высоту устройства не менее чем на 30 см.

Перед дверцей топочной камеры обязательно укладывается стальной лист размером не менее 50х60 см. Он устанавливается вплотную к печи и должен полностью исключать случайное попадание тлеющего топлива на незащищенный пол. Дымоход должен иметь общую длину не менее 5 м. Участки прохождения трубы через потолочное перекрытие и кровлю подлежат дополнительному изолированию. Все стыки труб уплотняются специальным, термостойким герметиком силиконового типа.

При эксплуатации печи надо учитывать такие нюансы:

  1. Топить печь можно только твердым топливом (дровами, углем, торфом и т. д.). Категорически запрещается использовать легковоспламеняющиеся жидкости для растопки (бензин, керосин).
  2. Корпус печи нагревается до высокой температуры, а потому необходимо устанавливать ограждения, исключающие случайные прикосновения.
  3. Загрузка топлива в самодельную установку производится следующим образом. Снимается крышка вместе с трубой, и закладываются дрова, а сверху на них насыпаются мелкие щепки и укладывается бумага. Для разжигания можно использовать фитиль на длинном стержне. После начала горения крышка возвращается на свое место, а металлический профиль, приваренный к трубе, начинает уплотнять загруженное топливо. Пока идет разгорание задвижка воздуховода полностью перекрывается.
  4. Вывод дымохода из корпуса должен быть свободным.

В целом при правильном монтаже и эксплуатации печь Бутакова считается абсолютно безопасным устройством в плане пожарной безопасности. Такое устройство отличается высоким КПД и малыми габаритами, что обеспечивает эффективное отопление в помещениях разного типа. При обнаружении разгерметизации корпуса и других дефектов эксплуатация устройства должна быть прекращена до их устранения.

Монтаж печи

Для установки понадобится асбестовая плита или лист железа

Чтобы установить дымоход на печь инженера Бутакова, потребуется ознакомиться с инструкцией по ее монтажу, в которой подробно описываются все установочные операции. Там же приводится схема подсоединения труб к выходным коллекторам агрегата

При их монтаже особое внимание уделяется вопросу пожарной безопасности, что в первую очередь проявляется в выборе подходящего места

Котел Бутакова, как правило, устанавливается прямо на пол жилого или производственного помещения. Он размещается на ровной поверхности, закрытой листом железа поверх десятимиллиметрового асбестового настила. На его основании имеются крепежные отверстия, позволяющие при необходимости зафиксировать корпус на настиле пола.

При монтаже важно следить за тем, чтобы печная топка и корпус находились на удалении от стен и пола не менее чем на 380 мм. При невозможности обеспечить нужный зазор рекомендуется изолировать стенные поверхности на уровне 25 см выше верхней части котла

Для этого можно воспользоваться одним из следующих приемов:

Для этого можно воспользоваться одним из следующих приемов:

  • закрыть слоем армированной теплоизоляционной штукатурки толщиной 25 мм;
  • разместить на защищаемых поверхностях 10 мм кусок асбеста со стальным листом поверху.

Также важно определиться с точным местом монтажа дымоходной трубы в зоне перекрытия на потолочной поверхности. После его разметки на выбранном участке делается квадратное отверстие, утепляемое базальтовой ватой по металлическим листам

К готовому дымоходу печь Бутакова согласно чертежам подсоединяется посредством особого тройника, обеспечивающего оседание в нем остатков сгорания дров (сажи) и конденсата

К готовому дымоходу печь Бутакова согласно чертежам подсоединяется посредством особого тройника, обеспечивающего оседание в нем остатков сгорания дров (сажи) и конденсата

Особое внимание уделяется качеству трубных сочленений, для чего все стыки системы отвода газов уплотняются термостойким герметиком

Перед началом установки необходимо подготовить место, где будет стоять агрегат. Для выполнения поставленной задачи устанавливать дополнительный фундамент не обязательно. Печь можно поставить на кирпичную подставку.

Обратите внимание! Место для установки рекомендуется предварительно утеплить. Для этой цели используют листы из металла

Поверхность также должна быть ровной, без перепадов

Поверхность также должна быть ровной, без перепадов.

Стены, которые прилегают к устройству, нужно утеплить. Штукатурная смесь на металлической сетке отличный вариант для теплоизоляции.

Важно! Прибор нельзя устанавливать вплотную к стене. В данном случае рекомендуется выдержать расстояние не менее 40 см

Также трубные стыки надо обработать специальным герметиком

Причём пространство возле агрегата не должно содержать горючих материалов

Также трубные стыки надо обработать специальным герметиком. Причём пространство возле агрегата не должно содержать горючих материалов.

Соблюдая вышеуказанные требования, возможно избежать возникновения пожара.

Положительные стороны теплогенераторов марки Бутаков

В отзывах владельцев отопительных установок отмечаются и положительные, и отрицательные стороны этих устройств. Поговорим сначала о плюсах:

  • Печи Бутакова оснащены особой системой сбора продуктов пиролиза. При горении образуется конденсат с неприятным запахом, который собирается в вертикальный патрубок. Из патрубка конденсат попадает снова в топливник, где без остатка сгорает.
  • Благодаря экономичности теплогенератора, главный элемент печи – топливник – может иметь скромные габариты. Поэтому такие установки не занимают слишком много места.

Это интересно: Виды и устройство чугунных колосников для печей: изучаем подробно

Руководство по сборке газогенераторной печи

Рассматриваемый агрегат собирается практически в той же последовательности, что и другие газогенераторные печи. Единственные различия заключаются в небольших конструктивных особенностях, о которых рассказывалось ранее. Помните о них в процессе сборки агрегата.

В основе самодельной печи Бутакова лежит обыкновенная металлическая бочка. Пошагово выполните приведенные рекомендации, и вы получите отличный агрегат для качественного, эффективного, безопасного и экономного обогрева.

Первый шаг. Срежьте верх бочки и выровняйте оставшиеся острые кромки. Резать удобнее всего болгаркой, загибать кромки – молотком. Острые кромки загните вниз.

Второй шаг. Вырежьте из стального листа круг диаметром на 1,5-2 см меньше диаметра бочки.

Третий шаг. Вырежьте в круге из предыдущего шага отверстие диаметром 10 см. Приварите к отверстию стальную трубу аналогичного диаметра.

Четвертый шаг. Приварите к низу круга с трубой отрезки швеллера. Отрезки должны быть установлены так, чтобы в будущем они свободно передвигались в пространстве бочки. В дальнейшем швеллеры будут придавливать загруженное топливо, и обеспечивать необходимые условия работы котла.

Пятый шаг. Установите на верх трубы заслонку. Для этого зафиксируйте вертикально шпильку с резьбой внутри трубы. Для фиксации используйте сварку. Вырежьте заслонку из стального листа.

Диаметр заслонки должен быть таким же, как диаметр трубы. Просверлите на краю вырезанной заслонки такое отверстие, чтобы установленная на шпильку заслонка закрывала трубу. Закрутите заслонку с помощью гайки.

В будущем с помощью этого простейшего элемента вы сможете контролировать объем воздуха, поступающего в топку, а, следовательно, и интенсивность работы печи.

Шестой шаг. При помощи молотка выровняйте бортик крышки с трубой. В данном случае края необходимо загнуть наружу, чтобы крышка плотно «садилась» на основание.

Седьмой шаг. Вооружитесь зубилом и сделайте в крышке отверстие диаметром порядка 10,3 см. Через это отверстие будет проходить труба, приваренная к блину на предыдущих этапах работы. Сливное отверстие в крышке заварите.

Восьмой шаг. Подготовьте основание для печи. Хорошо подойдет незаглубленная площадка из кирпича.

Девятый шаг. Вырежьте в верхней части корпуса печки отверстие диаметром 15 см. В это отверстие будет проходить труба дымохода. Длина дымовой трубы должна составлять примерно 1,5 длины корпуса.Приварите отрезок трубы к отверстию в верхней части корпуса агрегата.

Десятый шаг. Вырежьте небольшое отверстие квадратной формы в самой нижней части корпуса. Приварите к подготовленному отверстию дверцу. Через этот люк вы будете удалять золу. В сам люк можете вставить упоминавшийся ранее ящик (зольник), чтобы чистить печь было максимально удобно и просто.

Одиннадцатый шаг. Герметично заварите нижнюю часть дымовой трубы. Саму же трубу установите на ножки – так надежнее.

Двенадцатый шаг. Подсоедините печку к колену, предварительно приваренному к трубе дымохода, и зафиксируйте при помощи хомута. Под хомут рекомендуется уложить стеклоткань. Благодаря этому материалу будет обеспечена большая герметичность соединения.

Монтаж печи

Агрегат можно расположить в центре помещения или встроить в стену, имитируя камин. При этом обогреваться будут сразу две соседние комнаты.

При установке печи главное условие – беспрепятственное поступление воздуха. Материал должен быть огнеупорным, а для основания лучше использовать бетонную стяжку

Дымоход при работе и запуске печи быстро нагревается, потому между ним и кровлей важно проложить термоизоляционный слой

На даче можно топить обрезками дров, но лучшим топливом для подобной конструкции являются пеллеты с высоким КПД. Принцип работы печи заключается в следующем: тление происходит медленно, поэтому влажность дров не имеет особого значения. Сухой лесоматериал будет гореть точно так же.

Топочная камера должна быть предельно герметичной. Угарный газ в помещение не поступает, поэтому печь можно расположить рядом со спальным местом. Одной закладки должно хватить на 18- 20 часов. Агрегат Бутакова станет оптимальным решением при установке в загородном коттедже, имеющим приличную площадь, или в дачном домике.

На сегодняшний день выпускаются более мощные печи. Например, появилась новая модель «Академик» мощностью 55 кВт. Это настоящий рекорд среди отопительных приборов подобного типа. Благодаря современному дизайну установка возможна в любом месте. Большой модельный ряд позволяет удовлетворить потребности каждого.

Если следовать всем вышеописанным рекомендациям, получится изготовить отличное устройство с системой длительного горения без особых затрат.

В чем различия моделей печей Студент

Все модификации печей Студент от Термофор, имеют встроенные конвективные каналы, используемые для лучшей теплоотдачи. Такое устройство используется не только в воздухогрейных моделях, но и в серии Гидравлик, работающей на нагрев жидкостного теплоносителя.

Главные отличия модификаций:

    • Особенности работы:
        1. Печка с воздуховодами, относится к классу конвекционного оборудования. Конвективные каналы, на ⅔ погружены в топочную камеру, поэтому быстро прогреваются и нагревают помещение. Тепло начинает поступать в комнату через несколько минут после начала топки.
      1. Подобное устройство имеют модели Гидравлик с водяным контуром. Только вместо воздуха, нагревается жидкостный теплоноситель, циркулирующий по трубам.

Функциональные особенности — печки не имеют классической варочной поверхности, эту функцию выполняет верхняя горизонтальная поверхность печи, разогревающаяся достаточно, чтобы приготовить пищу или разогреть воду.

Серия Профессор Бутаков, выпускается компанией Термофор в трех базовых модификациях: Студент, Студент уголь, Студент Гидравлик. У каждой модели есть свои отличительные характеристики и рабочие параметры.

Дровяная печь Студент

Металлический воздухогрейный котел профессор Бутаков Студент, длительного горения, работающий на дровах, выделяется среди моделей серии, максимальной теплоэффективностью и КПД.

Любое твердое топливо, в процессе газогенерации выделяет определенный процент углекислого газа. Исследования показали, что наибольший объем CO, продуцируется именно при горении дров. Соответственно, у дровяных печей модификации Студент больше теплоотдача и КПД, чем у угольных аналогов.

Дровяная конвекционная отопительная печь профессор Бутаков Студент, имеет следующие особенности:

Конструкция – в печи установлен большой сменный колосник, обеспечивающий равномерное распространение воздушных потоков по всей топочной камере, что предотвращает образование недогара. Зольный ящик сконструирован так, чтобы во время горения, была возможность вычистить его, не прекращая топку.

Печь Студент, работающая на дровах, предназначена для обогрева небольшого частного дома, общей площадью до 90 м². Для полноценного отопления, конвективные каналы подключаются к воздуховодам, разводимым по отапливаемым помещениям.

Печь Студент уголь

Металлические отопительные печи профессор Бутаков Студент уголь, спроектированы с учетом интенсивной термической нагрузки. Для горения угля, требуется большее количество кислорода, чем при сжигании древесины.

Тепла выделяется больше. Топочная камера рассчитана так, чтобы не прогореть с течением времени. Толщина стенок у печи 5 мм., что предотвращает деформацию стали и быстрый выход из строя.

Продуманная и герметичная конструкция топочной камеры, сводит расход угля к минимуму. Модель Студент уголь, подходит для постоянного обогрева жилых помещений. При отоплении всего дома, а не только комнаты с установленной печью, потребуется монтаж воздуховодов.

Студент Гидравлик

Водогрейный котел длительного горения Студент, модель Гидравлик, отличается увеличенной теплоотдачей, за счет особой конструкции теплообменника. Вместо традиционного змеевика или водяной рубашки, используются конвективные каналы, на ⅔ погруженные в топочную камеру.

Благодаря особенностям устройства, печь на дровах Гидравлик Студент, оптимально подходит для водяного отопления дома или дачи. Теплоноситель быстро нагревается, поступает в систему отопления. Комната, в которой установлена железная отопительная печь Термофор Студент Гидравлик с водяным контуром, дополнительно отапливается за счет разогретых стенок.

Серия Гидравлик, имеет еще одну особенность. В конструкции предусмотрена установка блока с ТЭНами, для поддержания температуры теплоносителя после затухания пламени. По желанию заказчика, электрический нагреватель приобретается сразу в заводской сборке, либо устанавливается позже.

Правильное подсоединение батарей к печи с водяным контуром, подробно описано в инструкции по эксплуатации, предоставленной заводом изготовителем. Серия Гидравлика, подойдет для зданий, обогреваемых в течение всего отопительного сезона.

Печь Профессор Бутаков Инженер

Попробую ответить сразу на несколько вопросов но по практике. У меня Студент в каркасном доме. Про проход через стену. В комплекте к набору дымохода был проходник — коробка с дыркой под сендвич и крышка с дыркой под сендвич. Установщики, продавцы и главное достаточно авторитетный сайт НИИКМ.ру рекомендовал сделать так: Вырезать по размеру коробки + чуть-чуть дыру в стене. Вставить коробку. Вокруг коробки снаружи проложить листовым теплоизолятором тонким. Далее вставить ЦЕЛЬНЫЙ кусок сендвича. Забить внутренность коробки роквулом. Надеть крышку. Привернуть крышку. Так и сделал. Наружняя поверхность трубы только во время первой топки (прожигания краски) при входе в проходник нагрелась больше 100 градусов. Так — меньше. Сам проходник (металл) гораздо холоднее.

Про первый метр — там просто не очень кузяво выходит — неудобно соединять… Я в печь вогнал штатный шибер, на него — 0.5 метра одноконтурной трубы, далее — сендвич 0.5, далее угол 90 град, далее метр сендвича горизонтально через стену, далее сендвич-тройник со стаканом, далее — 7 метров сендвича вверх.

Заслонку сразу на печь. Она садится не сильно герметично. Поэтому ежли будет выше — я считаю может поддымливать в экономичном режиме. Продавцы советовали так. Несколько…

Съем дымохода с печи в моей конфигурации осуществляется отъездом печи от стены и размыканием угла и горизонтали. Ежли буду переделывать — поставлю печь на подиум. Хотя тогда на полу холоднее станет. Снимать дымоход пока (с сентября) не приходилось. Прочистить смогу и через тройник. Как вертикальный ствол, так и до песи тоже доберусь. Ищу пластиковую елку…. Для использования аля ершик

А нафига герметик? Трубы сендвича вставляются наоборот! Т.Е. внутренние — по конденсату — чтобы стекал беспрепятственно — верхняя в нижнюю. Наружние трубы — по дыму — Нижняя в верхнюю. С тройниками — уголками и заклушками сендвича приходится чуть помудрить — но проклеивать ничего не пришлось… Единственное пришлось вертикальную часть засаморезить напроход — при нагревании трубы имеют тенденцию выползать друг из друга, особенно внутренние.

Про крепления трубы — самый противный вопрос. Мне крупно повезло — там где я брал печь и дымоход — крепление было только одно. Далее чуть геометрии. Печь стоит на расстоянии 30 см от стены. Толщина стены — 15 см. Горизонтальный кусок — метр. Из него 10 см уходит на стык с углом, 30 внури, 15 в стене, оставшиеся 45 — снаружи и еще около 7ми см дает в плюс тройник. Итого — ближняя поверхность трубы от дома проходит в 50 см не ближе. Свес крыши — 25 см. От свеса — в 25 см. Штатное крепление у меня растягивалось только на 40 см. Плюс с учетом того что в каркаснике врепить можно токо в балки, картина была грустная. И еще — мои 7 метров трубы вверх (на 80 см выше конька) — тоже радости не добавляли, ибо их вес тоже надо было куда-то девать. А я был один….

Выход — в сварочном аппарате. Было взято по метру квадратной трубы, размеров таких, чтобы одна заходила в другую. обрезано по 33 см 3 раза. взял полосу — к большей трубе приварил перпендикулярно. просверлил в полосе дырки — это для крепления к стене. У другого конца просверлил дырку и приварил гайку. взял меньшую трубу, к торцу ее приварил полосу согнутую по дымоходу с дыркой под болт с гайкой. -хомут для трубы. Вставил меньшую трубу в большую, в приваренную гайку вкрутил болт, выставил расстояни по длинне 50 см. Затянул болт — получил крепление. Второе сделал так же, кроме крепления полосы к большей трубе — я ее прикрутил к стропилине внешнее — соответственно угол пришлось вымерять.

Далее собрал из обрезков труб треногу по месту с хомутами вокруг тройника. Прикрутил к стене. Захомутал тройник — и стал вертикаль тянуть. Дотянул до перекрытия между вторым этажом и чердаком — поставил первое крепление, дальше прикрутил с чердака к стропилине второе крепление и заранее собранный 4-х метровый кусок трубы подтянул вверх, вставил в разжатый хомут верхнего крепления, подтянул еще вверх, надел на нижний кусок трубы, осадил. Затянул все хомуты, проверил все — и затопил печь. Итог — нижняя тренога держит вес, верхние два крепления — держат вертикаль. От верха трубы верхнее крепление в 1.2 метрах. Металла оталось на третье крепление. Весной сварю на всякий случай.

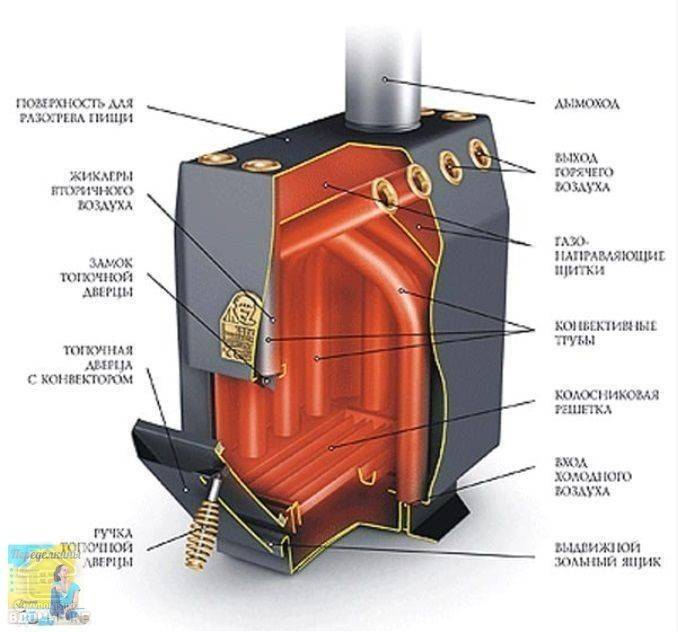

Устройство и принцип работы отопительного прибора

Итак, он основан на двух процессах.

  1. Процесс пиролиза происходит в основной камере сгорания топлива, где оно не горит, а попросту тлеет. При этом есть возможность регулировать подачу свежего воздуха в зону сгорания за счет закрытия или открытия отдушины, через которую воздух и поступает в топку прибора. При таком сгорании выделяется большой объем газа, он в свою очередь направляется в специальную камеру, где полностью и сгорает, смешиваясь с кислородом.
  2. А вот конвекция достигается за счет установки в конструкцию специальных труб. Ими окружают топочную камеру и выводят концы вверх, через которые нагретый воздух и проникает в помещение, нагревая его. Все происходит естественным путем, то есть, холодный воздух снизу забирается через нижние отверстия труб, проходит по всей трубной конструкции и выходит наружу.


Котлы Бутакова пиролизного типа Казалось бы, что такая схема и устройство обычны для многих моделей пиролизных отопительных агрегатов. Даже буржуйки стали делать по такому типу. Конечное, многое во всех предлагаемых вариантах общего есть, но есть и достаточно серьезные отличия.

К примеру, установленные в печке трубы – это не просто конструкция, которая ставится в произвольном виде. Здесь необходимо точно учесть угол наклона каждой трубы. К тому же придется придерживаться определенного порядка установки самих труб вокруг топки

Обратите внимание на дверцы, их установка – это не просто навешивание на петли, ведь в самих дверцах располагается конвекционная камера, за счет чего и повышается скорость прогрева помещений

Вернемся к пиролизу. Казалось бы, что можно еще придумать, чтобы этот процесс происходит более эффективно. В этой конструкции изобретателям сделать это удалось. Все тестирования данного аппарата подтверждают, что на сегодняшний день в плане пиролиза это самая эффективная установка. Плюс ко всему удалось увеличить удобство обслуживания. В печке установлен специальный зольник, который можно вытаскивать и очищать в процессе работы самого агрегата.

Есть у всех газогенераторов один существенный недостаток – постоянный перепад температур. В печке Бутакова эта проблема была решена за счет колосника.

  • Во-первых, он достаточно большой.
  • Во-вторых, появилась возможность за счет колосниковой решетки поднимать интенсивность горения огня в топке. То есть, если вам необходимо быстро увеличить температуру в помещении, надо просто правильно установить колосник.


Банные печи

Технические особенности печей

В серии Гимназист и Доцент, есть несколько конструкционных отличий. Но, также существуют общие характеристики и рабочие параметры, присущие каждой модели:

Принцип обогрева – печи относится к классу конвекционного оборудования. Обогрев осуществляется посредством конвекционных каналов, трубок, по которым забирается холодный и выводится горячий воздух. Особая конструкция конвекционных каналов, обеспечивает быструю теплоотдачу. Тепло поступает в помещение сразу после растопки, через 3-5 минут.

Возможность приготовления пищи – конвекционные печи не имеют особой варочной поверхности. Для приготовления или разогрева пищи, используется верхняя горизонтальная поверхность.

Принцип работы – печи Термофор, это оборудование длительного горения. Во время работы, используется принцип пиролиза или газогенерации.

Кроме общих характеристик и особенностей конструкции, которые есть у каждой модели, существуют существенные отличия. Чтобы не ошибиться при выборе, следует изучить описание печей от компании Термофор.

Печи Гимназист

Обогревательная печь длительного горения профессор Бутаков Гимназист, предназначена для обогрева помещений с максимальной площадью до 100 м³. Основной вид топлива, дрова, но допускается использование прессованных брикетов.

У серии Гимназист существует несколько отличий:

Объем топочной камеры 78 л. Режим газогенерации и большая вместительность топки, делает возможным продлить работу печи от одной закладки, до 6-8 часов.

Внутри конструкции присутствуют конвективные трубы, с возможностью подключения дополнительных воздуховодов, для отвода тепла и обогрева смежных помещений. Обогрев помещения выполняется комбинированным способом. Кроме конвекции, для обогрева помещения используется сильно разогревающийся металлический корпус печи.

Металлическая конвекционная отопительная печь Термофор Гимназист, весит всего 55 кг. Для удобства монтажа, предусмотрена специальная подставка.

Варочная панель у отопительно-варочной печи Термофор Гимназист, устроена как верхняя горизонтальная поверхность корпуса. Конвекционные каналы выходят так, чтобы не мешать установке посуды, при необходимости приготовить или подогреть пищу.

Модель

«Гимназист»

Максимальный объем отапливаемого помещения, куб. м

100

Мощность, кВт

6

Габаритные размеры (ШхГхВ), мм, труба вверх

370х530х780

Масса, кг

55

Проем топочной дверцы, мм

250

Объем камеры сгорания, л

78

Максимальный объем загрузки топлива, л

34

Максимальная длина полена, мм

440

Диаметр дымохода, мм

120

Рекомендуемая высота дымохода, м

5

Конвекционные трубы: диаметр, мм / кол-во, шт.

40/8

Печь Гимназист, подойдет для небольших помещений до 60 м², одновременного приготовления пищи и для обогрева основной и смежных комнат.

Печи Доцент

Дровяная отопительная печь Термофор Доцент, в отличие от серии Гимназист, предназначена для отопления больших площадей, общей сложностью до 250 м². Главные отличия модификации:

Возможность выбора комплектации – в серии представлены модели с дверцами, имеющими вставку из стекла и полностью глухие.

Вес конструкции – масса корпуса около 160 кг, объем топочной камеры 275 л.

Основной вид топлива – для топки используются дрова с влажностью не более 20%.

Принцип работы – в конструкции предусмотрены особые жиклеры для дожига отходящих газов, что увеличивает теплоотдачу на 10-15%.

Материал конструкции – основной корпус изготовлен из стали. Воздухогрейная отопительная печь профессор Бутаков Доцент, идет в комплекте с чугунной дверцей со стеклом. Преимущество решения – отсутствие деформации дверцы, даже спустя несколько лет эксплуатации. Есть возможность выбрать глухую дверцу, не имеющую стекла.

Модель

«Доцент»

Максимальный объем отапливаемого помещения, куб. м

500

Мощность, кВт

25

Габаритные размеры (ШхГхВ), мм

570х820х1000

Масса, кг

164

Проем топочной дверцы, мм

290х340

Объем камеры сгорания, л

275

Максимальный объем загрузки топлива, л

100

Максимальная длина полена, мм

600

Диаметр дымохода, мм

150

Рекомендуемая высота дымохода, м

6

Конвекционные трубы: диаметр, мм / кол-во, шт.

70/14

Печи компании Бутаков, серии Доцент, используются для полноценного обогрева больших помещений. Для этого, к конвективным каналам подключаются воздуховоды. Верхняя горизонтальная поверхность печи, как и в модификации Гимназист, предназначена для приготовления или подогрева пищи.

Печь Бутакова Студент Гидравлик — Печи для дачи

Линейка водогрейных котлов «Гидравлик»

Разработан на базе популярного воздухогрейного котла, с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Всестороннее экранирование топливника конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах. Линейка представлена моделями «Студент» и «Инженер».

Так же как и воздухогрейные котлы они отличаются габаритами и мощностью. Применяется для подключения водяного отопления открытого и закрытого типа. В качестве топлива используется дрова и каменный уголь. «Гидравлики» предназначены для водяного отопления жилых и нежилых помещений с максимальным объемом от 400 до 670 куб. Для модели «Студент Гидравлик» предусмотрено три модификации — в комплекте с трубчатыми электронагревателями («в комплекте с ТЭН»), с возможностью самостоятельной установки ТЭН («под ТЭН») и без ТЭН.

Для модели «Инженер Гидравлик» предусмотрено две модификации — «в комплекте с ТЭН» и «под ТЭН».ТЭН позволяют поддерживать необходимую температуру теплоносителя в перерывах работы котла.

О печах «Профессор Бутаков Студент» Гидравлик
  • Выпускаются серийно две модели котла с мощностью 16 кВт и 24 кВт для отопления помещений с максимальной площадью 150 м2 и 250 м2 соответственно, при высоте потолка 2,7 метра. Это «Студент Гидравлик» и «Инженер Гидравлик». Объединены эти две модели назначением, принципом действия, компоновкой и применяемым видом топлива. А различаются они размерами, мощностью и объемом отапливаемого помещения.
  • Твердотопливный водогрейный отопительный котел Студент Гидравлик предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, которые оборудованы системами водяного отопления с естественной либо принудительной циркуляцией и горячего водоснабжения с рабочим давлением теплоносителя не более 0,125 МПа (1,25 кгс/см2).
  • Материал: печь изготовлена из высококачественной конструкционной стали толщиной 3мм. Наружная поверхность котла покрыта термостойкой кремнийорганической эмалью типа КО-868.
  • Разработана на базе популярного воздухогрейного котла «Профессор Бутаков», с тем отличием, что в конвективных трубах теперь нагревается не воздух, а вода. Экранирование топливника со всех сторон конвективными трубами позволяет максимально использовать для нагрева воды тепловое излучение горящего топлива и тепло, содержащееся в дымовых газах.
  • В качестве топлива могут использоваться дрова и каменный уголь. Можно отапливать даже многоэтажные помещения со сложной конфигурацией. Применяется для подключения водяного отопления открытого и закрытого типа. Встроенный термоманометр позволяет контролировать температуру и давление водяного контура.
  • Чугунная дверка со светопрозрачным окошком из жаропрочного стекла даёт возможность визуально контролировать процесс горения. Чугунный колосник установлен в нижней части топочной камеры. Под топкой находится зольник с выдвижным зольным ящиком.
Отличительные характеристики котлов «Профессор Бутаков»:
  • Рекордно развита суммарная площадь поверхностей нагрева, одной стороной контактирующих непосредственно с газопламенной средой, а другой — с воздухом отапливаемого помещения.
  • Конвективные трубы по всему поперечному сечению и по всей длине, от начала до конца, находятся непосредственно в газопламенной среде.
  • Передняя и задняя поверхности полноценно участвуют в конвективном теплообмене. На них размещены конвективные трубы. Топочная дверца с размещенным на ней кожухом-конвектором также является эффективным радиатором.
  • Течение газопламенного потока, благодаря форме топливника и газонаправляющим щиткам, направлено вдоль контура всех конвективных труб, от самого их начала до самого их конца, с максимальным использованием так называемых хвостовых поверхностей теплообмена. На верхней горизонтальной поверхности, непосредственно контактирующей с газопламенной средой, можно разогреть пищу.
  • Под топочной дверцей расположен емкий выдвижной зольный ящик, при помощи которого можно одним движением, не прерывая процесса горения, удалить Входные отверстия конвективных труб горизонтальны и находятся на высоте 120 мм от уровня пола, что благоприятно для свободной циркуляции нагреваемого воздуха.
  • Котел имеет достаточно высокое и широкое устойчивое основание с отверстиями для дополнительного крепления его к полу. Для установки котла не требуется никаких дополнительных оснований или подиумов

Все об установке печки Инженер

Для облегчения монтажа, к каждой печи Термофор прилагается подробная инструкция по установке. Компания продумала удобную и простую конструкцию, облегчающую проведение монтажных работ.

Начинать установку печи Инженер своими руками, следует с определения места размещения. Не маловажным будет решить, какой именно дымоход использовать при подключении.

Для обогрева смежных помещений, на воздухогрейные печи устанавливают теплосъемник для разводки воздуховодов, к водогрейным моделям, подключают трубопровод системы отопления. После проведения монтажа, печь сможет эффективно обогревать все здание, а не только комнату, в которой она установлена.

Требования к месту размещения

Эффективность и равномерность обогрева, во многом зависят от правильного расположения печи. Для нормальной работы, печка Инженер, нуждается в большом объеме воздуха, отсутствии препятствий на пути конвекционных потоков.

Неотъемлемое условие – соблюдение правил пожарной безопасности. Некоторые моменты, обязательные к выполнению, содержатся в руководстве по эксплуатации. В частности там указывается:

Печь устанавливается на негорючем основании.

Предусматривается защита стен и потолка (в месте прохождения дымовой трубы), при установке в деревянном доме. Участок стены, прилегающий к печке, изолируют негорючим утеплителем, после чего покрывают стальным листом или кирпичом.

Поверхность дымохода нагревается до температуры свыше 200°С, что согласно правилам ППБ, требует при прохождении через плиты перекрытия и кровельную разделку, использовать особый проходной узел, заполненный минеральным утеплителем.

Особая конструкция и использование специального основания, упрощает установку печи Инженер и делает возможным выполнить подключение своими руками.

Какой дымоход лучше

Твердотопливное отопительное оборудование, относится к классу печей с высокой температурой дымовых газов. При горении, внутри топочной камеры, интенсивность нагрева достигает 450-550°С. Хотя за счет применения газогенерации, на выходе дым существенно остывает, температура все равно остается достаточной, чтобы привести к прогоранию и деформации обычного стального дымохода.

Дополнительные требования предъявляются к характеристикам тяги. Недостаточное давление, приводит к появлению обратной тяги, возникновению воздушных пробок и другим сложностям в эксплуатации.

Отзывы владельцев и практика показали, что оптимальным выбором для конвекционных и водогрейных печей остается сэндвич труба и керамический дымоход. Дополнительный плюс систем – простая самостоятельная установка дымохода. Сэндвич труба и керамика, собираются по типу конструктора и не требуют для монтажа особых навыков.

В сети можно встретить отрицательные отзывы о печах Профессор Бутаков Инженер, но они скорее исключение из правила. В основном, владельцы указывают на преимущества продукции компании Термофор:

Доступная стоимость.

Длительный срок эксплуатации.

Простая конструкция, допускающая самостоятельную установку печи в доме.

Теплоэффективность, за счет возможности подключения к системе водяного отопления и воздуховодам.

Все перечисленные факторы, обеспечивают бесперебойную и комфортную работу печей Бутакова серии Инженер и объясняют популярность моделей среди российского потребителя.

Поделитесь в социальных сетях:ВКонтактеFacebookTwitter
Напишите комментарий
