Схема и устройство канализации в частном доме

Виды сооружений для утилизации отходов

Септик — отстойник — это одна или несколько емкостей, в которых осуществляется оседание тяжёлых включений стоков. После чего выходящие стоки очищаются в колодце фильтрации, где одновременно с механической очисткой осуществляется и биологическая очистка.

Другой вариант септика представляет собой ёмкость большого размера, из которой периодически производится откачка стоков ассенизаторской машиной. Этот вариант проще в монтаже, чем первый, тогда как септик отстойного типа имеет больше преимуществ.

Схема установки септика Танк

Объём септика можно рассчитать, зная средний расход литров на человека. Если в доме круглогодично проживает три человека, то объём автономного септика должен быть не меньше 2,3 куб метров (при среднесуточном расходе на 1-го человека 250 литров и отстаивании в течение 3 суток).

Вентиляционная система для канализации

В канализационной системе вентиляция обеспечивает нормальное поступление воздуха и поддерживает тем самым необходимое давление и бесшумное удаление бытового стока. При ее отсутствии резкий слив больших объемов воды создает разрежение воздуха в коммуникациях, а это в свою очередь, способствует засасыванию воды из сифонов.

Если в ближайшее время барьер не будет восстановлен, а именно, заполнен водой, то зловония начнут заполнять жилое помещение. В частных домах вентиляцию системы обеспечивает фановая труба, которая устанавливается в верхней части стояка, поднимается над скатом на высоту до 1 метра и прикрывается дефлектором.

Вентиляция для канализацииВажно чтобы вывод трубы не располагался слишком близко к окнам и не был совмещен с дымоотводом или воздушной вентиляцией.

Если по каким-то причинам устройство фановой трубы невозможно, схемасоставляется с учетом установки аэрационного клапана, он не пропускает запахи наружу, но проводит воздух внутрь системы и препятствует его разрежению в трубах.

Видео описание

Как уложить трубу в траншее с уклоном, смотрите в видеоролике:

Собранную магистраль ещё раз проверяют на соответствие уровню по всей длине, при необходимости подбивая под неё песок. После соединения с внутренней разводкой её проверяют на герметичность, пуская воду и наблюдая, не появится ли течь. Если все в порядке, трубу сначала засыпают слоем песка высотой 30 см, и только затем выполняют обратную засыпку траншеи грунтом.

Самотёчная канализация, проложенная на небольшой глубине, в регионах с суровыми зимами нуждается в утеплении. Для этого выпускаются специальные скорлупы из пенополистирола и пенополиуретана. Но можно использовать и другие изоляционные материалы, не боящиеся влаги.

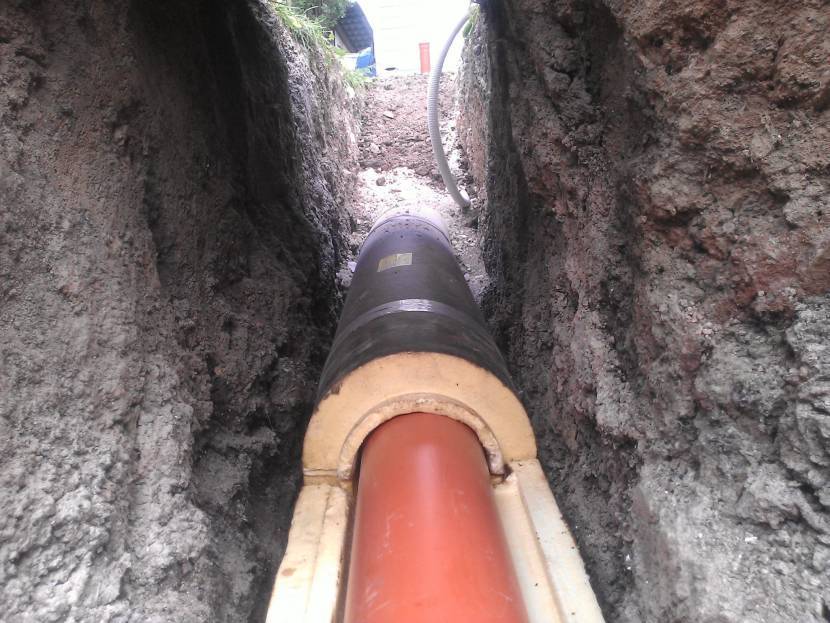

Прокладка канализационной трубы в тёплой «скорлупе»Источник бастион96.рф

Верхнюю часть септика тоже нужно защитить от промерзания, сделав земляную насыпь вокруг горловины, выведенной выше уровня земли. Не помешает и утеплённая двойная крышка.

Закладные в фундаменте под коммуникации

Благоустроенный загородный дом должен быть подключен к инженерным коммуникациям — канализации, водопроводу, электросети. Коммуникации могут быть как централизованные, так и автономные, в любом случае способ подключения к ним нужно предусмотреть на стадии проектирования дома. Подключение к электричеству чаще всего происходит от ближайшего столба линии электропередач с помощью кабеля проложенному по воздуху, который к фундаменту не имеет отношения. В этой статье речь пойдёт о прокладке труб канализации и водопровода под землёй, способах и особенностях их прокладки при разных фундаментах — столбчатом, ленточном и плитном.

Основные принципы прокладки коммуникаций

Схема прокладки водопровода под фундаментом.

Прежде всего, нужно избежать замерзания воды в водопроводных трубах. Способов два:

1. Прокладка водопроводных труб ниже глубины промерзания грунта. При водоснабжении из скважины делается кессон, в котором находится оголовок скважины, и которых сам находится под землёй ниже глубины промерзания. От него прокладывается водопроводная труба под дом, и уже там труба поднимается вверх и заводится в дом. Грунт под отапливаемым домом не промерзает, поэтому в этом участке грунта вода в водопроводе тоже замерзать не будет.
2. Обогрев водопроводной трубы. Когда нет возможности проложить водопровод ниже глубины промерзания грунта, его приходится подогревать с помощью специального греющего кабеля. Такой кабель питается от электричества и укладывается рядом с трубой; он имеет датчики и при понижении температуры включает подогрев. Минусом этого способа является дополнительный расход электроэнергии.

Схема прокладки канализации через фундамент.

Если в водопроводной трубе постоянно находится вода, то в канализационных трубах стоки не задерживаются, поэтому нет необходимости защищать их от промерзания, и трубы канализации можно укладывать неглубоко — выше уровня промерзания. Входные патрубки септиков находятся на глубине от 60 см и глубже, расстояние от дома до септика 5-10 м, необходимый уклон трубы — 2-4 см на 1 м. Таким образом, чтобы обеспечить достаточный перепад канализационную трубу нужно прокладывать на глубине 40-60 см: 40 см под домом в месте выхода канализации из помещения и 60 см на входе в септик.

При прокладке коммуникаций под землёй для защиты труб нужно использовать так называемые гильзы — трубы большего диаметра, внутри которых прокладывается основная рабочая труба. Такая конструкция особенно актуальна для водопровода. Гильза защищает трубу от давления грунта и от механических повреждений. Ещё один плюс использования гильзы: в случае прорыва трубы её можно будет достать из полости гильзы и заменить, это будет легче, чем откапывать её полностью, а потом снова засыпать траншею.

Канализационная труба в гильзе.

Коммуникации и столбчатый фундамент

Прокладка коммуникаций через столбчатый или свайный фундамент наиболее проста. Траншея для прокладки труб канализации и водопровода может быть прорыта как до так и после установки всех столбов. Главное не рыть траншею слишком близко к столбу фундамента, чтобы не ослаблять грунт вокруг него и не снижать его несущую способность. Наилучшее расстояние — 1,5-2 м от столба, но если расстояния между ближайшим столбами не позволяют соблюсти такой отступ, траншею нужно рыть просто на равном удалении от столбов.

Главный недостаток столбчатого фундамента в плане прокладки коммуникаций — это неотапливаемое подпольное пространство. Дом, стоящий на сваях, имеет хорошо утепленный пол, но пространство между полом первого этажа и грунтом не утеплено. Забирка столбчатого фундамента спасает от сквозного продувания ветром, но не от промерзания. Поэтому единственный способ подвести водопровод к дому на столбчатом фундаменте — это обогревать греющим кабелем участок трубы на входе в дом.

Разновидности септиков

Простой тип септика

Чтобы сделать канализацию в частном доме наипростейшего типа, необходимо, в первую очередь, определиться с местом сбора стоков. Наименьшее расстояние между септиком и домом составляет 6-10 м. Такое расстояние необходимо во избежание смыва жидкими стоками почвы под фундаментом.

При желании канализацию в частном доме своими руками по схеме устройства септика довольно легко организовать. Вариации исполнения внешней канализации:

• бетонные кольца, смонтированные на дренажную площадку;
• выгребная яма из кирпичей;
• цистерны из металла или пластика.

Установка септика осуществляется в три этапа:

1. вывод труб из дома в резервуар,
2. монтаж септика,
3. устройство дренажного поля.

Для повышения эффективности слива при монтаже канализации в частном доме прокладывать трубы в траншее необходимо с уклоном. Глубина рва для каждого случая разная, в зависимости от размеров участка и его расположения относительно подъездных путей.

Биосептик

Соблюдая санитарные правила, можно смонтировать индивидуальную систему отходов самостоятельно даже на основе современной биотехнологии. Теперь такую канализацию в частном доме своими руками тоже можно сделать. Принцип действия септического резервуара на 99% зависит от присутствия в нём кислорода. Процесс переработки сточных вод в септике осуществляется за счет бактерий:

• анаэробных, растущих без кислорода;
• аэробные, нуждающихся в кислороде.

Порошок с теми или другими био-бактериями покупается в садовом магазине. Раз в месяц его засыпают в количестве 2 ст. л. в резервуар. Аэробные бактерии наиболее эффективно обрабатывают сточные воды внутри существующего септического резервуара, резко меняя на 70-80% сырую сточную воду до чистой и без запаха. Во многих случаях эти аэробные бактерии удаляют до 90% загрязнений сточных вод. По мере заполнения ямы часть отходов перетекает в бочку, а из нее через фильтр (щебень с песком) уходит в землю.

Для информации. В соответствии с правилами, установленными стандартами по охране окружающей среды, стоки проходят через процесс фильтрации (мелкие слои из гравия), чтобы окончательно очиститься до того, как вернуться в водоем.

Биоканализация своими руками

Септики с аэрационной системой

Основными функциями аэратора являются:

• снабжение септика кислородом;
• защита септика от разрушения.

По истечении времени сточные воды без надлежащей обработки приводят к преждевременному разрушению септика. Некоторые экспертные исследования показывают, что средняя продолжительность жизни септического резервуара и системы фильтрации составляет девять лет.

Преждевременная порча, полная замена системы, включая ремонтно-восстановительные работы по ландшафту двора, стоят довольно дорого и могут занять годы. Недорогое решение этих проблем есть. Аэраторы для автономной канализации – на сегодня доступные устройства, которые очень просто установить в любом существующем септике.

В настоящее время доступны готовые решения с аэрационной системой для установки на загородном участке. Аэрационная система предоставляет полный пакет оборудования, необходимого для замены старого септика на устройство для обработки сточных вод. С её применением очищенная вода, в отличие от необработанных сточных вод, будет поглощаться почвой намного легче. Система, оснащенная аэробными бактериями, включает в себя эффективную вторичную обработку стоков. Этот процесс добавит еще много лет к жизни септика.

Оборудование включает в себя:

• долговечный канализационный насос;
• воздухонагреватель;
• удлинитель для труб;
• рециркулятор частиц.

Процесс фильтрации гарантирует, что в систему вторичной обработки не будут выбрасываться нежелательные твердые частицы. При этом система, состоящая из качественных компонентов, обеспечивает:

• усвоение удобрений и получение питательных веществ для микроорганизмов;
• бесперебойное обслуживание на протяжении многих лет.

Целью применения аэрационной системы является изменение динамики роста аэробных бактерий, участвующих в обработке сточных вод. На практике введение достаточного количества кислорода в резервуар для сточных вод обеспечивает идеальную растущую среду для аэробных бактерий.

Подавляющее большинство организмов нуждается для дыхания в воздухе. Атмосферный воздух состоит из молекул азота, кислорода, аргона и других газов. Техническое применение устройства – превратить примитивную технологию септического резервуара в универсальную машину для обработки сточных вод.

Нужно помнить! Неправильное обращение может повредить септическую систему. К примеру, от применения хлорного очистителя для чистки сантехнического прибора бактерии могут либо погибнуть, либо долго восстанавливаться.

Основной объем работ

Трубы и отводы внутренней канализации

Внутренняя разводка, в зависимости от сложности, с которой выполняется система канализации в частном доме своими руками, может потребовать больших или меньших усилий.

Но в среднем именно прокладка труб и установка фитингов внутри здания  отнимают больше всего времени и усилий. Ускоряет этот процесс и избавляет от лишних хлопот хорошее предварительное планирование.

Полезным подспорьем будет в том, как сделать канализацию в частном доме видео процесса, сделанное более опытными мастерами – тут уж действительно лучше один раз увидеть…

Можно и собственные работы зафиксировать на камеру – чтобы потом, если все прошло гладко, поделиться с другими пользователями сети.

Трубы для внутренней канализации легко опознаваемы по характерному серому цвету. Обычно для подключения унитаза используют трубу диаметром 110 мм, для остальных приборов –50 мм. Если сток ожидается не слишком большой – стояк также можно принять 110 мм. Внутренние уклоны в направлении стояка для 50 мм труб закладываются в 3%,110 мм– 2%.

Бывают случаи, когда планируется скрытая прокладка труб. Нельзя сказать, что замуровывать канализацию в бетон – лучшая идея, поскольку при необходимости добраться до них довольно проблематично.

Усугубляет ситуацию отсутствие необходимых ревизий и прочисток. В таких случаях приходится долбить бетон, порой разрушая готовую отделку стен и полов.

Сложности скрытой прокладки

Более практичной представляется прокладка трубопроводов разводки на уровне потолка нижнего этажа – если санузлы расположены на втором уровне и выше, либо – подвала. Как правило, данное примыкание в практических целях не используется, а если зашить его в аккуратный короб из того же гипсокартона – то не будет создавать помех, да и в интерьере будет вполне уместным.

«Подпольная» разводка

Однако этот способ удовлетворяет не всех. Но если уж не терпится спрятать все в бетон, то перед тем, как устроить канализацию в частном доме подобным образом, следует вспомнить об уклоне.

При заливке труб раствором довольно сложно предусмотреть, каким образом они могут сдвинуться, и обеспечить оптимальное расположение. Но есть недорогой и гарантированный способ – на скрываемых участках использовать несколько хомутовых креплений.

Трубы на хомутах: с места не сдвинутся

Но заливка трубы раствором имеет и еще один, практически неустранимый, недостаток: при сливе горячих стоков пластик удлиняется. При прокладке в бетоне делать это ему некуда.

Пока теплоемкость бетона позволяет, труба отдает температуру ему. Но, если этого недостаточно – она просто лопнет. При монтаже канализационных труб своими руками на хомутах не следует крепления из тех же соображений термической деформации размещать слишком близко к концам трубы.

Сами приборы – мойки, умывальники, стиральные и посудомоечные машины, если они подключаются с помощью гофротрубы, не имеют столь жестких ограничений по тому же минимальному уклону канализации.

Это – самая простая проблема из связанных с тем, как сделать канализацию в доме. Главное, чтобы вход в отвод трубопровода находился ниже уровня сливного отверстия устройства-потребителя.

В целом же монтаж современных систем водоснабжения и водоотведения, с учетом новейших технологических решений – задача не слишком сложная. Особенно – если все здание изначально спроектировано с учетом всех необходимых коммуникаций.

Однако, перед тем, как самому сделать канализацию в частном доме, лучше все же ознакомиться с чужим опытом. А еще лучше – попробовать себя в качестве подсобника у мастера, который имеет опыт в подобных делах. Неделя практики, пусть даже бесплатной, позволит сэкономить время, средства и нервы. Наука не слишком сложна, но освоенная не по статьям и видео, а на реальном примере – пробудит смекалку и поможет подобрать оптимальные решения для своего жилья.

Обстоятельства и схема укладки внешней канализации

Наружная часть канализационной системы в частном доме соединяет трубопроводной сетью выходное отверстие внутреннего стока с емкостью для накопления отходов, расположенной на участке, либо с центральной канализацией. О внутренней разводки в доме читайте в статье «Прокладка внутренней канализации в частном доме своими руками, схема монтажа и разводки канализационных труб». Укладка внешних канализационных труб осуществляется по разработанной заранее схеме, учитывающей следующие обстоятельства:

• особенности рельефа местности;
• погодные условия;
• удаленность колодцев и водоемов;
• общий объем стоков, зависящий от количества постоянно проживающих в доме людей;
• глубину промерзания почвы и ее состав;
• пути подъезда машины ассенизатора при необходимости.

В схеме укладки внешней канализации обязательно нужно предусмотреть ее вентиляцию, так как в противном случае с течением времени неприятные запахи будут проникать в жилые помещения. О правилах устройства вентиляции канализации читайте в статье «Как правильно сделать своими руками вентиляцию канализации в частном доме». Вентиляция обустраивается с помощью фановой трубы, которую можно расположить на крышке септика или на участке трубопровода, проходящего от дома к накопительной емкости стоков.

Схема обустройства автономной наружной канализации

Септик оборудуется в нижней точке геологического рельефа местности участка. Такое расположение позволяет наиболее оптимально выполнить монтаж наружной канализации. Ее следует прокладывать по прямой линии к расположению выходной трубы внутренней системы удаления сточных вод.

Разновидности канализаций

В настоящее время наружная канализация может представлять собой одну из двух видов систем:

• система подключения к общему коллектору;
• система канализации со стационарным местом сбора отходов.

Принципы монтажа канализации в доме до сантехнических приборов и во дворе до коллекторного узла практически одинаковые. Вся разводка прокладываемой в доме канализации может быть выполнена из ПВХ-труб, а присоединения с местами сбора из ПНД-труб. Выбор последних обеспечивает целостность бесстыковочной длины.

Отвод от унитаза для прокладки канализации осуществляется с помощью труб 110 мм. Все остальные сантехнические приборы подключаются к общей магистрали гильзами 50 мм. Прокладка труб ведётся под углом 2-3 градуса по горизонтали для обеспечения оптимального стока жидкости.

Проектирование систем коммуникации

Преимуществами применения ПВХ труб являются:

• Простота подсоединения. Вся схема канализации собирается как конструкторские детали, трубы и фитинги просто наставляют друг на друга;
• Легкий вес материалов;
• Доступность способов крепления, как по горизонтали, так и по вертикали.

Обзор видов канализации ↑

Наряду с профессиональным проектированием и прокладкой внутреннего канализационного трубопровода не менее щепетильно нужно подойти к вопросу хранения и утилизации сточных вод.

Септики

Для многоуровневой очистки сточных вод применяют септики – подземные конструкции, предназначенные для поэтапного очищения.

Они представляют собой две и более емкости, в которых происходит постепенная очистка с последующим выводом воды в поля фильтрации (септик без откачки) или в накопительный резервуар.

Фото: септик без откачки

В первой емкости оседают твердые частицы, которые впоследствии удаляются с помощью ассенизаторских машин.

Под давлением жидкость из первой емкости перетекает во вторую.

На этом этапе происходит анаэробное (без кислорода) разложение биологических веществ, в результате которого оставшийся осадок очищается с помощью слоя песка или гравия.

В настоящее время есть заводские модели, например, септик Топас, но можно подобную очистную станцию сделать и самостоятельно.

Фото: септик Топас

Примером может служить устройство канализации в частном доме из бочек, которые используются в качестве резервуаров.

Фото: септик из бочек

При этом стоит учесть следующие ограничения:

• толщина стенок не должна быть менее 7 мм;
• суммарный объем бочек должен как минимум в 3 раза превышать суточные нормы слива воды для дома;
• стойкость к агрессивным средам.

Помимо готовых элементов так же популярен септик из колец.

Фото: септик из колец

Предварительно на месте установки подготавливается яма расчетной глубины, дно которой заливается бетонным раствором.

Фото: бетонное дно септика из колец

Для 2-го и 3-го резервуара делать бетонную подушку не надо. Диаметр ямы должен на 20-25 см превышать размеры ж/б колец.

Фото: яма больше чем диаметр колец

После монтажа стыки конструкций герметизируются.

Фото: герметизация септика из колец

Соединение между ними делают с помощью труб, при этом должен быть предусмотрен небольшой наклон в сторону следующего очистного резервуара.

Фото: соединение между кольцами септика

Для защиты и безопасности используют канализационные люки.

Фото: люки

Выгребная яма

При небольшом расходе воды на территории загородного дома можно в качестве хранения стоков использовать выгребную яму.

Фото: выгребная яма

Важно! Согласно существующим требованиям, не разрешено использование выгребных ям без дна. На практике же многие пренебрегают этим

При суточном расходе воды менее 1 м ³, очистка в яме без дна может происходить с помощью почвы

На практике же многие пренебрегают этим. При суточном расходе воды менее 1 м ³, очистка в яме без дна может происходить с помощью почвы.

Но и в этом случае существует опасность заражения вредными веществами.

Выгребная яма с дном — это однокамерный септик, конструкция которого была рассмотрена выше.

Несколько фактов против использования выгребных ям:

• невозможность фильтрации больших объемов;
• эксплуатация герметичной конструкции предусматривает периодическую откачку;
• необходимо место для ассенизаторской машины в купе с дополнительными расходами;
• возможность появления неприятного запаха.

Для дома с постоянным проживанием, использование выгребной ямы категорически не рекомендуется.

Ливневая канализация

Ливневая канализация предназначена для сбора и отвода дождевых и талых вод. Ее монтаж актуален для местности с большими нормами осадков в сочетании с малой глубиной грунтовых вод.

Фото: ливневая канализация

Технически дождевая вода с помощью водостоков и систем труб направляется в место вывода – за территорию участка или в накопительный резервуар.

Принципы создания ливневой канализации заключаются в следующем:

• проектирование систем водоотлива от дома с последующей разводкой по участку;
• расчет углов наклона элементов для предотвращения застоя воды в системе;
• защита от внешних загрязнений – использование труб, решеток и т.д;
• обеспечение защиты фундамента дома от возможного попадания воды из ливневой канализации.

При профессиональном подходе данный вид отвода дождевых вод будет не только полностью выполнять свои функции, но и придаст загородному дому новый вид.

Локальные очистные станции (ЛОС или АУ)

Установки автономной канализации при нормальной работе способны получить довольно чистую воду. Как питьевую или для полива огорода ее использовать нельзя, а в качестве технической — очень даже можно. Основа очищения — работа аэробных бактерий (живут при условии наличия кислорода). Обработанные ими отходы превращаются в ил, оседают на дно специального резервуара, откуда затем откачиваются. Периодичность откачки — 1-4 раза в год, в зависимости от интенсивности использования.

В общем, автономная очистная станция для стоков — дело хорошее, но имеет определенные особенности эксплуатации, которые обязательно надо знать, перед тем, как принимать решение о том, что лучше для канализации частного дома — септик или АУ.

АУ на выходе имеют воду, очищенную на 90-95%. При таком качестве ее можно сливать на грунт, правда, для этого у вас должны быть лабораторные исследования на руках. Потому многие предпочитают все-таки использовать промежуточный отстойный колодец из которого затем вода используется для технических целей. Второй вариант — отвести стоки на фильтрующие устройства. Это, конечно, перестраховка, но при аварийных ситуациях она спасает.

При помощи чего очищаются стоки

Отходы перерабатываются анаэробными бактериями (живут только при наличии воздуха). Для обеспечения их воздухом в ЛОС постоянно работают аэраторы. К тому же во время очищения перекачка содержимого из одного отсека в другой происходит при помощи встроенных насосов. Так что без электричества эти установки неработоспособны.

Если электричество отключают, бактерии без воздуха могут выжить не более 4 часов, дальше они погибают, стоки перестают перерабатываться. Для запуска системы требуется ее заселение новыми бактериями, а выход на рабочее состояние возможен только через 2-3 недели. Все это время стоки будут идти, в лучшем случае, полуочищенными. Вот тут и пригодится отстойный колодец или фильтрующая установка. Он хоть немного улучшит ситуацию.

Особенности эксплуатации

Так как объем автономных очистных станций невелик, они нуждаются в постоянной подкормке: бактериям для нормальной жизнедеятельности необходимы питающие вещества. Потому такого рода устройства подходят для частных домов постоянного проживания — нужны регулярные поступления. В принципе, возможна консервация на какой-то период, но процедура не их приятных, да и выходить на режим установка снова будет долго.

Бактерии, которые перерабатывают отходы в установках автоматической очистки стоков, к активной химии тоже чувствительны. Так как объемы камер меньше, сброс моющих или дезинфицирующих вещество может значительно повредить процессу переработки. Мало того, может негативно сказаться на очистке и лечение антибиотиками.

ЛОС имеют намного меньшие размеры, чем септики. Рассчитываются они в зависимости от суточного потребления воды, но есть такой показатель, как залповый сброс. Это количество стоков, которое автономная канализационная установка может принять за один раз. При превышении этого значения неочищенные стоки переливаются в другие камеры, что значительно снижает степень очистки. Так что, в данной ситуации приходится сделать за тем, какие сантехнические приборы и бытовая техника работают одновременно. А если спускается ванна, некоторое время никакие другие устройства работать не должны.

Коротко: достоинства и недостатки

Автономные очистные канализационные установки, безусловно удобны, с ними канализация для частного дома реализуется быстро — установка занимает 10-12 часов. Откачка излишков ила нужна несколько раз в год (1-4 раза в зависимости от интенсивности использования, но может быть и реже или чаще). Количество откачиваемого ила совсем небольшое (5-10 ведер в зависимости от модели) и обслуживание можно проводить самостоятельно, хоть процедура не самая приятная. Но этим занимаются, так как приезд специалиста совсем недешев.

У данных очистных сооружений для дома недостатки есть — это высокая стоимость оборудования, зависимость от наличия электроэнергии и необходимость контроля за состоянием оборудования.

Ошибки, связанные с подключением сифонов

Подключение любого сантехнического прибора к канализации осуществляется через сифоны, имеющие вид буквы U. Такая изогнутая форма позволяет воде постоянно находиться в нем. Она образует гидробарьер и не дает запаху проникать в помещение. Однако эта система перестает работать при совершении некоторых ошибок. Главная ошибка – отсутствие вентиляции. В этом случае вакуум просто высасывает воду из сифона, позволяя запахам свободно гулять по дому. Другая причина появления неприятного запаха – банальное испарение воды из сифона. Это происходит при редком использовании прибора. Нужно просто затыкать тряпкой редкоиспользуемое устройство.

Внешний вид канализационного сифона

Технические средства, материалы

Для создания любой канализационной системы вам понадобятся строительные материалы и инструменты. Ниже представлены самые необходимые.

Краткий список материалов:

• канализационные трубы. Виды труб более подробно рассмотрены в следующем параграфе
• соединительные элементы (переходники, гофрированные трубы, уголки). При помощи данных средств подключают унитазы, раковины, другие сантехнические приборы к сливу или системе подачи воды
• герметизирующее средство. Можно применять герметики на силиконовой основе
• смесь для цемента. Особенно пригодится при обустройстве внешней канализации
• песок
• лопаты. Лопаты пригодятся на весь период работ, от первичной разметки до рытья котлована под колодец
• ведра
• острый нож
• ключи, отвертки
• труборез (ножовка с тонкими зубьями)
• хомуты для крепления. При монтаже внутренней канализации хомуты незаменимы
• рулетка
• уровень

Трехсекционный септик

 Устройство капельного полива в теплице своими руками: из бочки, пластиковой бутылки и даже автоматической системы. Для томатов и других культур (Фото & Видео)+Отзывы

Электрические инструменты, которые могут пригодиться:

• болгарка. Применяют для резки металла. Если при строительстве будут применяться металлические трубы, нужного размера можно добиться, обрезав их
• перфоратор. Коммуникации внутри дома будут проходить через стены и напольное покрытие. Отверстия в них можно сделать при помощи перфоратора
• шуруповёрт. Трубы нужно будет крепить к стенам

Набор инструментов, необходимых материалов сильно зависит от объема работ, выбранного тип канализации. Но вышеперечисленные, как правило, применяются всегда.

Вы определили тип системы отведения стоков, запаслись нужным инструментом, можно переходить строительству. Начнем с внутридомовых коммуникаций.

Пошаговая инструкция монтажа канализации

Как правило, работы по монтажу канализации имеют свои закономерности, каждый этап расположен в порядке логической очереди. В некоторых случаях этапы меняют местами в зависимости от планировки здания и готовности комнат.

Основные шаги:

1. Монтаж выпуска, который соединяет системы внешней и внутренней канализации. Трубу укладывают в специальную гильзу, которая выполняет защитную и теплоизоляционную функцию и проводят через стену. На этом участке не должны располагаться стыки в стене.
2. Установка стояка представляющего вертикальную трубу, проходящую сквозь перекрытия всех этажей здания. Как правило, в доме имеется один стояк. При условии, что внутренняя сеть имеет протяженность более десяти метров, то стоит оборудовать второй стояк.
3. Монтаж отводов, которые представляют собой трубы, идущих от сантехники к стояку. Сечение трубы под унитазом равен около 110 миллиметров, другие трубы должны иметь диаметр 50 миллиметров.
4. Подключение к трубам сантехники и прохождение тестовых испытаний системы.

Какие материалы лучше использовать для труб

Трубы и комплектующие элементы из металла уже не популярны. Даже стояк выполняют не из чугуна, а из легких, практичных полимерных труб: серого цвета из ПВХ, белого либо светло – серого из полипропилена. Трубы из пластика отличаются гладкостью внутри изделия, противостоит высокой температуре и отрицательному воздействию стоковых вод. Трубы легко монтируются и чистятся при необходимости.

Как установить вентиляцию

По правилам СНиП внутренняя канализация должна иметь вентиляцию. Чтобы уберечь дом от газовых выделений из труб канализации, необходима установка фановой трубы.

Принципы установки внутренней разводки многоэтажного дома

Даже если дом многоэтажный, то стояк устанавливают один. Сама схема подведения к сантехническим приборам усложнится, так как они устанавливаются на каждом этаже. В СНиП указаны требования, на которые следует опираться при монтаже разводки в многоэтажном коттедже.

Справка! Помещения, выполняющие одинаковые функции, должны быть расположены друг под другом. Особенно это требование касается санузлов, потому что, как правило, кухню в доме планируют одну.

Длина трубы стояка увеличивается, обязательным условием становится оборудование фановой трубой. Труба должна возвышаться над крышей до полутора метра. Вместо установки вентиляционной трубы возможен монтаж вакуумного клапана. Стояк в местах перекрытия снабжают компенсаторами, они защищают трубу от деформации во время расширения при температурном изменении. Основные условия для подведения отводящих труб остаются такими же.

При наличии на цокольном этаже туалета его обустройство диктует свои правила. Чтобы перекачивать отходы из унитаза, который расположен ниже очистной емкости, понадобится установка фекального насоса. Способ откачки с помощью насоса считается энергозависимым и затратным методом, нежели самотечная система.
