Циркуляционные насосы Grundfos: обзор популярных моделей, инструкция монтажа своими руками

Модели и подробные характеристики

Grundfos Upa 120

Здесь стоит двухрежимный переключатель управления: ручное и автоматическое. Это нужно для того, чтобы обеспечить работу оборудования независимо от наличия и исправности датчика давления/протока жидкости. Если датчика нет – для аппарата выставляется ручной (принудительный) режим. При наличии датчика в трубе насос будет включаться в автоматическом режиме только тогда, когда расход воды станет превышать 90 литров в час.

В комплекте к этой модели проточный датчик не идет. Его нужно будет купить отдельно. Зато эту установку можно использовать и для подключения к системе водоснабжения напрямую и для открытых водных систем.

Бесшумность аппарата достигается благодаря внутреннему охлаждению ротора, а, значит, отсутствию вентилятора. Поэтому его можно устанавливать в квартирах и домах, не заботясь о дополнительной звукоизоляции.

При своей относительно маленькой мощности в 235 Вт, аппарат способен создавать напор до 13 метров. А защита кабеля от замыканий надежно охраняет работу электродвигателя.

Бесперебойная работа гарантируется при влажности воздуха до 95% и температурах воздуха от +2 до 40°С, в диапазоне нагрева воды от 2 до 60°С и при минимальном давлении на патрубок 0,5 бара. Расход воды при нормальной работе до 2,8 кубометра в час.

Grundfos UPA 15-90

Насос грундфос для повышения давления модели 15-90 можно использовать для монтажа прямо на трубопровод благодаря конструкции ин-лайн. Встроенная защита от работы без воды (сухого хода) автоматически выключает насос при перебоях с водоснабжением.

Трехпозиционная клеменная коробка: полное выключение (OFF), автоматическое включение с установленным датчиком прохода воды (AUTO) и режимом ручного управления системой (MANUAL), которая переводит установку в режим принудительной работы.

В этой модели, в отличие от 120-ой, есть встроенный датчик, который называют еще реле протока. Уровень шума достигает максимума на 35 децибелах. Насос спроектирован без использования сальников. Тип ротора – мокрый. Тип установки аппарата – вертикальный.

Мощность аппарата 118 Вт и напор 8 метров при пропускной способности до 1,5 кубометров в час. Максимальная температура воды – 60°С. Система снабжена защитами от перепадов напряжения и перегрева, в следствие повышения температуры воды, и отслеживает уровень воды в аппарате автоматически.

Правила установки насоса для повышения давления

О чем нужно обязательно помнить при подключении любого насоса:

  • обязательно заземлить разъем;
  • выжать лишний воздух;
  • включать первый раз в режиме «авто».

Энергоэффективность насоса

Известные европейские производители насосного оборудования достигли больших успехов в оптимизации показателей энергопотребления, представив на рынке несколько моделей с мокрым ротором. Достичь этого удалось за счет применения современных электродвигателей постоянного тока, управляемых посредством контроллера. Такие модели относятся к оборудованию класса «А», считающегося самым эффективным в части минимизации энергопотерь – их потребление не превышает 0,09-1,3 кВт).

Специалисты “Грундфос” разработали целую серию энергосберегающих насосов под наименованиями ALPHA2 и MAGNA3. Первые отличаются несложным функционалом и предназначаются для использования в системах отопления и ГВС частных домов. Модели второго типа имеют функцию AUTOAdapt, позволяющую автоматически устанавливать оптимальный режим энергопотребления. Их возможности соответствуют современным требованиям к показателям экономичности и производительности оборудования этого класса. Они рассчитаны на эксплуатацию в отопительных системах частных домов и промышленных предприятий.

Модели насосов Grundfos

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

  • теплые полы,
  • однотрубные системы,
  • тупиковые системы,
  • коллекторные системы,
  • двухтрубные системы,
  • радиаторные системы.

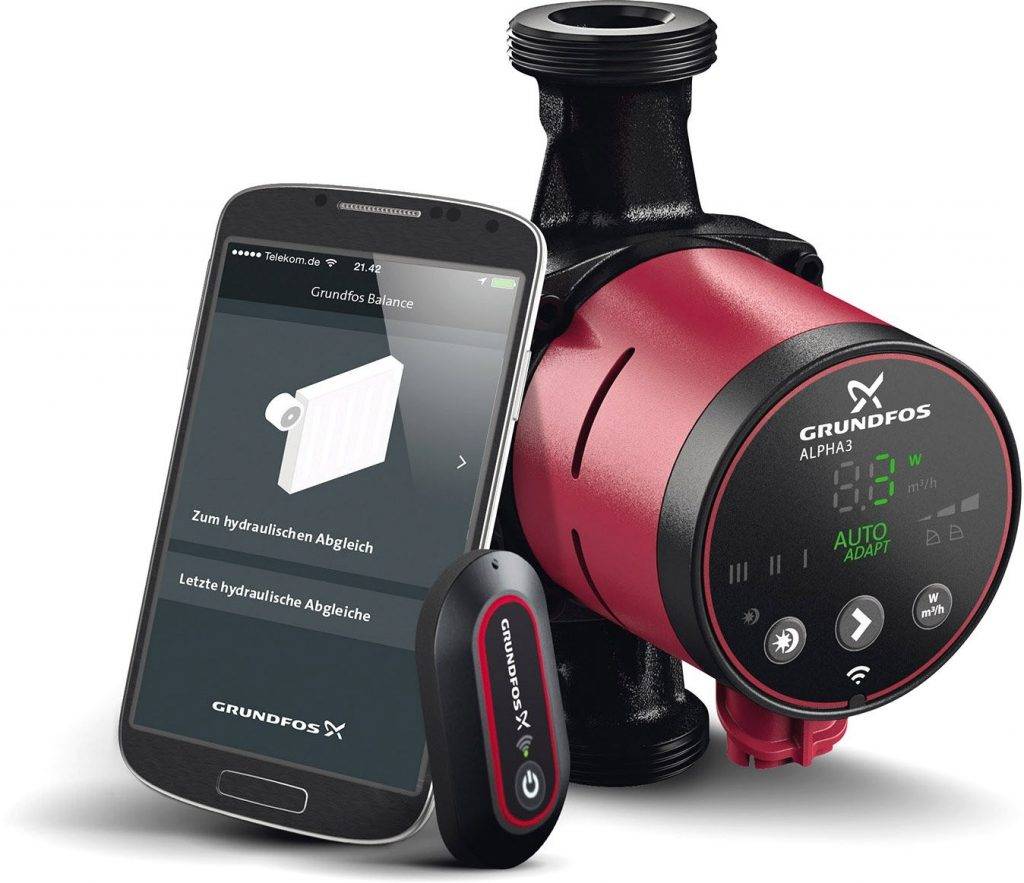

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

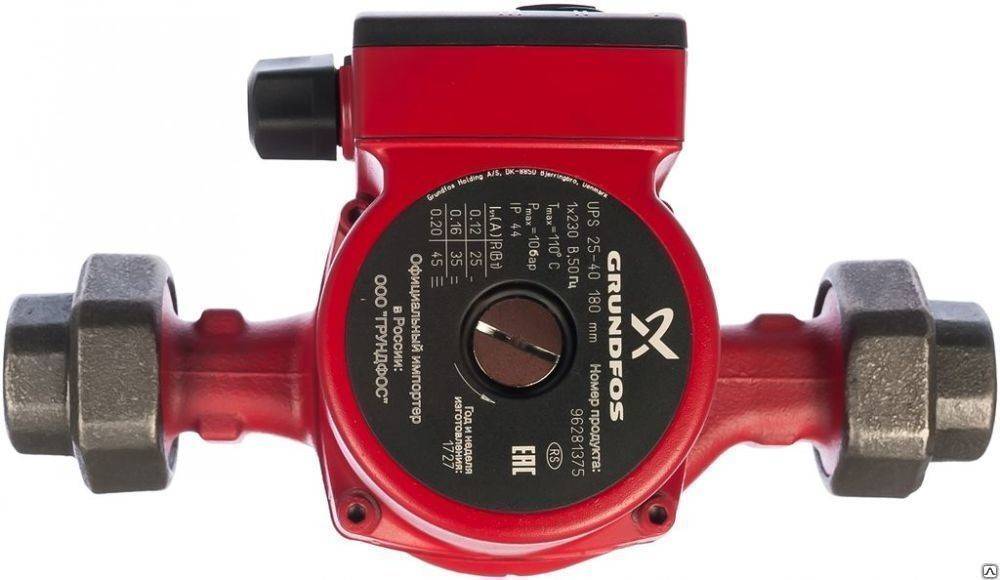

Насос grundfos ups технические характеристики

Технические характеристики насос grundfos UPS представлены в каталоге в разделе документация. Ниже мы предлагаем рассмотреть сводное поле  гидравлических характеристик.

Хотим дать достаточно банальный совет о том, что насос Grundfos UPS, купить лучше в специализированном магазине у официального дилера. На рынках много подделок где грундфос легко спутать с недоброкачественным производителям. Подделки насосов Grundfos UPS неотличимы для не специалистов, так что будьте благоразумными и не поддавайтесь уловкам мошенников. На видео освещаются типичные отличия оригинала от подделки:

Компания Grundfos заботится не только о продвижении продукции на рынке, посредством расширения дилерской сети, но и создает условия гарантийного сопровождения. Приобретая насос Grundfos UPS, покупатель всегда может рассчитывать на техническую поддержку.

Подводя итоги

Датчане задали высокую тенденцию качества, насос Grundfos многие годы занимает лидирующие ступени пьедестала. Область применения оборудования компании Grundfos чрезвычайно широка. Сегодня мы рассмотрели бытовой насос УПС, устанавливаемый с целью увеличения скорости протока теплоносителя, и более быстрой доставке горячей среды до радиаторов отопления.

Однако не забывайте, об оптимальном соотношение скорости теплоносителя, и диаметре трубопроводной системы. Высокая скорость повлечет возникновение гула, недостаточная скорость, заставит замерзать ваших домочадцев. Если вы не уверены, что сможете правильно подобрать насос грундфос, лучше воспользоваться помощью специалиста.

Кроме того, насосное оборудование грундфос эффективно применяется в организации подачи горячей воды. Незаменимым инструментом Насос Grundfos станет в устройстве систем теплых полов с водяным наполнением. Насосы Grundfos часто можно встретить в составе готового котлового оборудования, ярким примером служат газовые котлы BAXI. Трудно представить функционирование центральных систем кондиционирования и вентиляции без насоса Grundfos.

В качестве совета, добавим, двухконтурный котел лучше обвязывать с использованием насоса Grundfos семейства Alpha. Сильно растет спрос, на насосы Grundfos Alpha при монтажных мероприятиях по устройству теплых полов. Бытовая серия Grundfos UPS, менее мощная, циркуляционный насос продавливает водяной столб лишь на 80 метров. Для более высоких потребностей существует линейка Grundfos MAGNA 3.

Как подобрать циркуляционный насос марки Grundfos

Сразу хочется отметить, что самостоятельно сделать расчет и подобрать насос, оптимально подходящий к системе индивидуального отопления, достаточно сложно. Помочь в выборе могут консультанты компании и специальные онлайн – калькуляторы. Как показывает практика, больше всего на решение, относительно приобретения понравившейся модели, влияют:

Технические характеристики циркуляционных насосов Грундфос – обратить внимание следует на мощность, пропускную способность и тип конструкции. Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка

Не лишним будет убедиться, что приобретается оригинальное устройство, а не подделка.

Особенности конструкции.

Стоимость и сроки эксплуатации модуля.

Циркуляционные насосы для систем отопления Грундфос предлагаются в пяти базовых модификациях. Подбор оборудования требует привлечения специалиста. Ниже приводятся рекомендации профессиональных монтажных бригад и консультантов.

Как отличить насос подделку от оригинального Grundfos

Неисправности циркуляционного насоса Grundfos, при условии приобретения оригинального модуля, исключаются. Все поломки в основном приходятся на долю подделок. Чтобы избежать приобретения некачественного суррогата, следует руководствоваться следующими правилами:

Приобретать понравившуюся модель стоит только в официальном магазине компании.

Вся продукция сертифицирована и имеет разрешение Ростехнадзора, о чем свидетельствует документация, предоставляемая в комплекте. В оригинальных насосах инструкция есть на грамотном русском языке.

Габариты – отличить подделку просто, воспользовавшись линейкой. Оригинальная продукция имеет монтажную длину 18 см. Как правило, корпус суррогатов 13 см.

Переключатель скоростей в механическом насосе несъемный. Корпус равномерно и качественно окрашен.

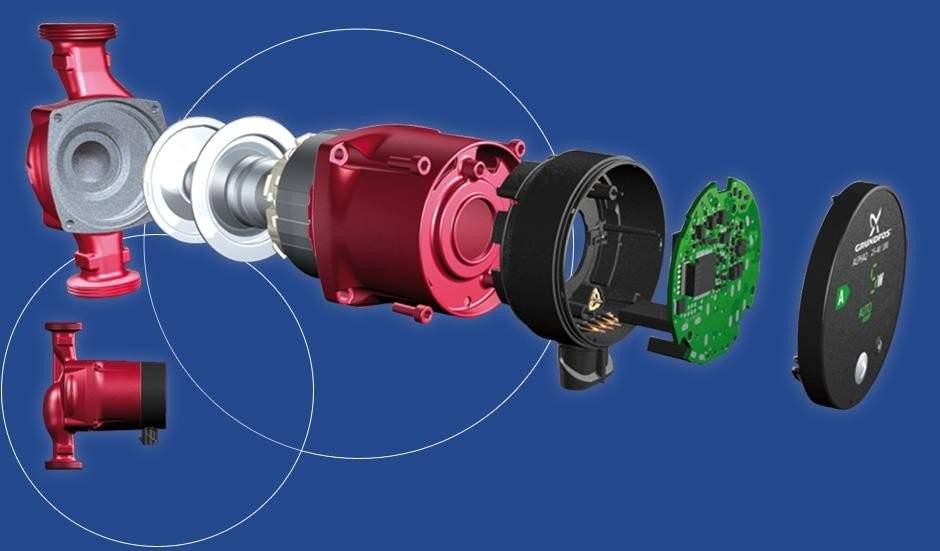

Насос состоит из ротора, статора, нержавеющей гильзы, подшипников. Заметить отличия сможет специалист.

Низкая стоимость. Заводская продукция немецкого бренда не может стоить дешево. Как правило, фальсификат дешевле в 2 раза и более оригинала.

Как рассчитать необходимую мощность насоса Грундфос

Подбор циркуляционного насоса осуществляется по нескольким параметрам:

  1. Отапливаемой площади.

Пропускной способности и высоте водяного столба.

Выбор по площади отопления выполняют следующим способом:

Определяют производительность котла. Так, для помещения на 200-250 м², потребуется котел на 25 кВт.

Считается, что пропускная способность котла в минуту, равна его производительности. Соответственно, котеел на 25 кВт пропускает через себя 25 л теплоносителя в минуту или 1500 л/час.

Насос подбирается согласно этим параметрам.

Чтобы облегчить выбор, в технической документации насосного оборудования сразу приводятся приблизительные параметры отапливаемой площади.

Стоимость насосов Grundfos

Средняя стоимость за единицу насосного оборудования варьируется в пределах от 5 до 80 тыс. руб. На себестоимость модели влияет несколько факторов:

Технические характеристики циркуляционных насосов для отопления марки Grundfos. Производительность, наличие спаренного электромотора, автоматического блока управления – все это увеличивает стоимость модели.

Дополнительное оснащение. После подключения насоса, система отопления становится энергозависимой и прекращает работу после отключения электроэнергии. Чтобы устранить этот недостаток, потребуется подключить источник бесперебойного питания. Монтаж к теплым полам выполняется посредством специального смесительного узла.

Высокая стоимость вполне оправдана, если учесть, что обслуживание циркуляционных насосов для систем отопления Grundfos, не требуется. Модели проработают в течение всего срока эксплуатации без нареканий и помогут существенно сэкономить на электроэнергии.

Срок службы насосов Grundfos

Средний срок службы насосов составляет 7-9 лет. На большинство моделей распространяется 3 летняя заводская гарантия. На длительность эксплуатации напрямую влияет несколько факторов:

Правильная установка насоса на отопление.

Качество теплоносителя – допускается применение гликоль содержащих составов, с максимально допустимым содержанием антифриза не более 30%, в соотношении к общему объему. Вода должна быть очищена от примесей.


Дата: 25 сентября 2021

Особенности выбора

Размер накидной гайки зависит от диаметра подключаемых труб При выборе нужного образца насосного оборудования от Грундфос большое внимание уделяется диаметру накидных гаек. Он подбирается в зависимости от типоразмера трубы, подготавливаемой к монтажу в системе отопления:

  • если используется полипропиленовая труба с типоразмерами 20, 25 мм – для монтажа подойдут гайки диаметром 25 мм;
  • при применении труб большего диаметра (либо стальных заготовок от 25 мм и выше) имеет смысл приобретать оборудование, рассчитанное на использование накидных гаек с внутренним диаметром 32 мм.

При соблюдении перечисленных требований при монтаже оборудования не возникнет серьезных проблем, если следовать указаниям инструкции.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Шкафы управления

Ставятся для контроля за группами насосов, работающих в отопительных комплексах и сложных системах водоснабжения. Контроллер для насоса, который в чертежах будет обозначаться, как модуль разных серий (cu 100, cu212, cu 300, cu 301, cu 352).

Например, шкафы управления модели Cu 100 в пластиковом корпусе, который обеспечивает уровень защиты IP 54, подходит для однофазных (до 9 А) и трехфазных (до 5 А)насосов. Cu 100 для трехфазного двигателя по умолчанию укомплектованы поплавковым выключателем.

Электронное оборудование Grundfos Cu 212 оснащено индикаторами уровня жидкости и может работать с двумя насосами попеременно. Аварийная система оповещения срабатывает в виде звукового сигнала. Работать устройство может в автоматическом и ручном режиме.

Grundfos Cu301

Устройство обеспечивает полный контроль и управление всей системой насосов. Дает возможность управлять устройствами дистанционно при помощи пульта и следить за возможными аварийными ситуациями, которые могут возникать вследствие перегрева или перенапряжения. Эта система спроектирована для насосного оборудования скважин.

Автоматика Grundfos Cu301 в системе водоснабжения

Устройства комплексной защиты предназначены для контроля за перепадами напряжения, отслеживания перегрузок и перегревов. Блок автоматики рассчитан на два варианта насосов (одно и трехфазных) с  диапазоном напряжения в 3-120 А (если подключен внешний трансформатор). Устройства могут работать без сбоев в температурах от -20до +40°C.

Автоматика для систем отопления

Alpha 2 grundfos специально разработаны для использования в системах горячего водоснабжения и отопления. Корпуса насосов сделаны из нержавейки и снабжены фронтальными панелями управления.

Работают в режиме «auto», чтобы самостоятельно регулировать уровень производительности в зависимости от нужд потребления в разное время суток.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

  • когда для обогрева частного дома задействовано больше одной котельных установки;
  • если в схеме обвязки участвует буферная емкость;
  • отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
  • то же, с применением гидравлического разделителя (гидрострелки);
  • для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

  • https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
  • https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
  • https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
  • https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
  • https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Как выбрать циркуляционный насос

Если в составе вашей системы отопления имеется нагревательный котел, который еще на заводе был оснащен циркуляционным насосом, то в этом случае никаких проблем нет. Однако с таким оборудованием установка обойдется дороже в сравнении с моделями, которые его лишены.

Когда выбирается котел для отопления, во внимание принимаются все его параметры. Помимо этого учитываются и технические характеристики отдельно взятого агрегата

В случае отсутствия у котла, установленного в вашей системе, циркуляционного насоса необходимо приобрести и установить такой агрегат с учетом перечисленных выше параметров.

Есть ряд параметров, которые в первую очередь должны приниматься во внимание при подборе циркуляционного насоса:

  • расход. Для расчета этого показателя используют следующую формулу Q = P/Т, где Q — величина расхода, Р — мощность нагревательной установки, Т — разница между температурой теплоносителя на выходе и входе установки;
  • на выходе нагревательного оборудования температура воды, которая обычно и используется в качестве теплоносителя, составляет +90-95 С. На обратной трубе её температура на порядок ниже — -60-70 С. С определением этого параметра больших затруднений у любого человека не возникнет;
  • напор циркуляционного механизма. Он зависит от целого ряда факторов. В частности, большое значение имеет протяженность системы отопления. Кроме этого, не менее важен диаметр труб. Значение имеет и то, какое количество радиаторов используется в системе отопления. Такие расчеты довольно сложные. Проводить их должны специалисты. Об этом следует знать при выборе агрегата. Подобная характеристика для среднего дома варьируется от 2 до 4 м водяного столба;
  • мощность отопительного столба является еще одним важным параметром. Эта характеристика в значительной степени влияет на цену оборудования. Если необходим агрегат для отопления небольшого по площади дома или городской квартиры, то в этом случае при определении мощности установки следует исходить из мощности 100 Вт на 1 кв. м. площади. Агрегаты с большими показателями мощности должны устанавливаться в промышленных зданиях. Поэтому довольно простым занятием является вычисление этой величины своими силами.

Выбирая циркуляционный насос, во внимание необходимо принимать все перечисленные характеристики. Цена на оборудование тоже должна быть соответствующей

Однако стоит отказаться от идеи приобретения насоса большой мощности.

Такое решение неразумное, поскольку подобное оборудование стоит очень дорого. Оно рассчитано на работу в максимальном режиме, а он будет требоваться вам лишь изредка.

Насосные станции большой мощности используют в тех случаях, когда выполняется оборудование централизованных сетей теплоснабжения большой протяженности.

Благодаря им обеспечивается доставка теплоносителя до конечных потребителей. Расчеты в этом случае выполняются специализированными компаниями, а цена не имеет особого значения.

Особенности и преимущества насосов

Основными преимуществами насосов фирмы Grundfos является:

  • оптимальное соотношение цены и качества,
  • высокие показатели энергоэффективности оборудования,
  • огромный выбор, который сможет удовлетворить любые потребности.
  • достаточно долгий срок службы,
  • хорошая техническая поддержка.

При выборе насосного оборудования необходимо учитывать следующие технические параметры:

Вначале необходимо определиться, какой тип необходим. Всего различают три больших группы: для скважин, для отопления, для водоотведения или канализации. В компании Grundfos конструкторы заранее продумали практически все возможные проблемы, которые могут возникнуть в конкретной сфере эксплуатации. Поэтому, выбирая оборудование данного производителя, вы получаете агрегат, который учитывает многолетний опыт.

Перед заказом оборудования необходимо определиться, какой вид напряжения будет использоваться: однофазный или трехфазный. Для бытовых насосов в основном используется однофазный, в промышленности больше применяется трехфазный.

Главной характеристикой при выборе насоса является график зависимости напора от подачи. Такой график показывает, какое количество воды прокачает насос в зависимости от необходимого давления. Чем выше давление, которое необходимо поддерживать тем меньшее количество воды может прокачать насос. При выборе оборудование необходимая рабочая точка должна находиться под его кривой. Также необходимо дать запас в 20% по подаче.

Также важным параметром является мощность. Она зависит от силы тока и величины напряжения. Данный параметр учитывается при подборе защиты насосов, а так же при расчете необходимого сечения кабелей энергоснабжения. Чем выше мощность, тем большая производительность.

При выборе насосов также необходимо учитывать геометрические параметры и соединительные размеры

Прежде чем сделать заказ необходимо убедиться, что выбранное оборудование подходит как по весу, так и по габаритам.

В зависимости от условий эксплуатации необходимо обращать внимание на минимально и максимально допустимую температуру перекачиваемой среды. Бывают случаи, когда неправильный выбор диапазона приводил к выходу из строя оборудования. Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

Также, выбирая из равнозначных насосов, необходимо выбрать тот, у которого выше показатель КПД

В долгосрочной перспективе такое оборудование даст значительную экономию электроэнергии.

Для того чтобы агрегат работал долго и без перерывов необходимо правильно его установить. Установка любого оборудования должна проводиться строго по прилагаемой инструкции по монтажу. Также не стоит забывать про установку автоматизированных систем управления для насосов.

Такая система защитит ваш агрегат от скачков напряжения, от перегрева двигателя, от возможности работы без воды, от попадания внутрь воды и т.д., а также позволит управлять процессом в автоматическом режиме, без участия человека.

Еще одним из условий долговечности является правильная эксплуатация. Она также прописана в инструкции

Важно понимать, что если установлена система защиты насосного агрегата, то при ее срабатывании необходимо насторожиться. Лучше всего провести полный цикл обследования оборудования
