Как промыть теплообменник газового котла своими руками

Как часто чистят теплообменник в газовом котле

Частота чистки теплообменника зависит в первую очередь от вида теплоносителя и особенностей конструкции самого агрегата. Реже всего приходится обслуживать одноконтурные котлы в системах отопления, в которых в качестве теплоносителя используется очищенная вода. Чтобы поддерживать их в нормальном состоянии, достаточно проводить профилактическое обслуживание раз в 4 года.

Если в системе циркулирует неочищенная вода, то промывать котел следует 1 раз в 2-3 года. Если вода жесткая, то режим чистки – раз в 2 года. Вторичный теплообменник двухконтурного котла нужно промывать с той же частотой, т.к. через него поступает нефильтрованная водопроводная вода с примесями.

Чаще всего обслуживания требует оборудование в системах отопления, где в качестве теплоносителя используют антифриз. Его следует промывать не реже 1 раза в 2 года. Кроме того, приходится контролировать срок годности антифриза, своевременно его заменять. В противном случае эффективность работы системы будет снижаться, а расходы на отопление – расти.

Во время чистки теплообменников обращают внимание на внешний вид котлов, форсунок и при необходимости проводят ремонтные работы. Также следует контролировать состояние дымоходов, вовремя очищать их от сажи

Эти несложные мероприятия продлевают срок эксплуатации отопительного оборудования, предотвращают поломки.

Антифриз для систем отопления

Химическая очистка котлов от накипи

Очистить котел быстро и эффективно поможет метод химической очистки, который предполагает предварительное определение состава накипи и ее характер. Этот способ считается самым простым, быстрым и эффективным. Перед очисткой необходимо взять пробу накипи из разных мест, а затем заняться определением средней пробы.

Химическая чистка предполагает очищение стенок котла при помощи воздействия на нее кислот: соляной, серной или щелочей: соды, натром, тринатофосфатом.

Углекислота способствует быстрому растворению карбонатных и фосфатных отложений. Соляная кислота вступает во взаимодействие с накипью от карбона, образуя хлористые соединения кальция, магния и углекислоты, которые легко растворяются. Очищение накипи от фосфатных и силикатных накипей сложнее, но эффективность можно повысить, добавив в состав очистителя плавниковую кислоту.

Виды кислот для очищения:

• Соляная;
• Серная;
• Сульфаминовая;
• Щавелевая;
• Лимонная.

Очищение вторичного теплообменника ГВС в двухконтурных котлах

В двухконтурных котлах процесс сильно зависит от типа теплообменника: дополнительного вторичного или единого битермического.

В случае со вторичным теплообменником все просто, его очистка производится абсолютно так же, как и первичного.

Битермический теплообменник – это единая конструкция, представляющая из себя трубу контура ГВС, вставленную в трубу контура отопления. Такую внутреннюю конструкцию очистить крайне сложно, промывка выполняется либо химическим, либо гидростатическим методом: специалистами с помощью специальной химии и бустера. Сильно загрязненные элементы, где просвет сужен более, чем на 80-90% подлежат замене.

Как промыть теплообменник газового котла

Промывка теплообменника газового котла своими руками осуществляется механическим или химическим способом, причем второй вариант более эффективен.

Механический способ. В этом случае снять теплообменник, чтобы прочистить его вручную. Демонтаж этой детали – хлопотное занятие, сложность которого зависит от конструкции конкретной модели котла. В любом случае результат механической промывки ниже, чем у химической.

Химический способ. Позволяет промыть свой котел без демонтажа теплообменника, но требует использования специального оборудования – бустера.

Его можно смонтировать своими руками :

• в резервуар объемом 15-20 литров заливается промывочный раствор;
• в резервуар опускаются шланги, подсоединенные к патрубкам теплообменника;
• котел включается на нагрев (необходимо поддерживать стабильную температуру около 50 градусов);
• к собранной системе следует подключить циркуляционный насос (желательно реверсивный), который заставит промывочный раствор проходить через теплообменник.
• если дополнительно установить сетчатый фильтр на подающий шланг, через теплообменник не будут циклически прогоняться механические загрязнения.

Обратите внимание! Время от времени переключайте систему на движение в обратную сторону при помощи реверсивного насоса, либо просто поменяв шланги местами. Нагрев котла при этом отключают. Перед подключением оборудования для промывки требуется сбросить давление в отопительной системе до нуля, используя кран Маевского, слить теплоноситель из теплообменника, прочистить встроенный грязевой фильтр котла (если таковой имеется)

Перед подключением оборудования для промывки требуется сбросить давление в отопительной системе до нуля, используя кран Маевского, слить теплоноситель из теплообменника, прочистить встроенный грязевой фильтр котла (если таковой имеется).

Промывка теплообменника двухконтурного

Если двухконтурный агрегат снабжен биметаллическим теплогенератором, который одновременно греет теплоноситель и готовит воду для ГВС, то очистка ведется по описанному выше способу, с использованием бустера.

У моделей с вторичным теплообменником, эту деталь из нержавеющей стали следует демонтировать и промыть отдельно. Для демонтажа следует снять переднюю панель, открутить и сдвинуть блок управления. Вторичный теплообменник для газового котла закреплен болтами в нижней части. Его снимают и кипятят на плите в воде с лимонной кислотой или спецсредством.

Чем промыть теплообменник газового котла?

Лимонная кислота – популярное народное средство, раствор готовят из расчета 20 г кислоты на 1 л воды, но допускается и более высокая концентрация. Также можно использовать специальные средства, безопасные для металла и уплотнителей отопительной системы.

В любом случае на заключительном этапе очистки через теплообменник следует погонять бустером чистую воду, чтобы убрать следы от агрессивных к металлу очищающих средств, и только потом приводить агрегат в рабочее состояние.

Как выполнить работы по очистке и промывке, не снимая теплообменника, с помощью циркуляционного насоса, смотрите на следующем видео.

Механическая чистка котла

Техническое обслуживание котельного и теплообменного оборудования включает в себя механическую очистку поверхностей нагрева или теплопередающих поверхностей.

Существуют очистки как внутренних поверхностей (водяные и паровые) так и внешних топочных пространств.

Общий вид котла

Очистка топочного пространства котла

Состояние топочного пространства до очистки после 1 года эксплуатации на газе. Не исключено, что ваше оборудование находится сейчас именно в таком состоянии. Рядом — состояние топочного пространства после чистки

Вид до и после промывки

Есть определенные доказанные цифры по экономии ресурсов, а именно: 1 мм сажи или отложений на теплопередающих поверхностях снижает КПД агрегата на 5-7% — другими словами, если при чистом котле вы платили за газ в месяц 100 рублей, то при грязном (условно) будете платить 107 рублей, а при очень грязном 121 рубль. После окончательного загрязнения котел просто порвет деформация металла или тепловые расширения. А если еще прибавить эффект от отложений внутри котла (водяная или паровая сторона), то умножаем на два

Вот по этому очень важно своевременно проводить техническое обслуживание оборудования и агрегатов задействованных в работе вашего инженерного комплекса

Описание процесса очистки топочного пространства котла

Промывка котла по газовой или дизельной стороне. Каждая операция по чистке или обслуживанию котла осуществляется после отключения топливного и электрического питания.

Чистка поверхностей нагрева должна производиться:

• один раз в три месяца при работе на дизельном топливе,
• один раз в год при работе на природном газе.

При использовании согласованных других видов топлива периодичность очистки определяется по результатам осмотров теплообменных поверхностей и замеров температур уходящих газов. Периодичность чистки зависит также от правильности настройки режима горения.

При повышении конечной температуры уходящих газов на 30 °С по сравнению с температурой при чистом котле на заданной нагрузке, необходимо провести чистку:

• открыть фронт, удалить интенсификаторы;
• выполнить механическую очистку жаровой трубы скребками и щетками, а дымогарных труб – ершами. Из труб второго хода сажа удаляется в коллектор дымовых газов. Сажу необходимо удалять из топки и коллектора дымовых газов пылесосом или ручным способом после каждой чистки;
• установить интенсификаторы, поврежденные заменить;
• очистить поверхность огнеупорного слоя фронтальной дверцы котла мягкой неметаллической щеткой-сметкой. Убедиться в отсутствии повреждений теплоизоляции (футеровки). В случае необходимости произвести ремонт теплоизоляции.

Примерно такие же операции проделывают при чистке малых настенных котлов и больших паровых котлов с множеством трубных (конвективных) пучков внутри топки.

Фото работ

Котёл после чистки Так же, предлагаем вам посмотреть на загрязненную пластину пластинчатого теплообменника. Где рыжий цвет — это отложения в следствии воды с примесями железа, блестящий цвет — металл пластины не взаимодействующий с теплоносителем (водой).

Способы промывки теплообменника газового котла

Механическая (ручная) очистка

Самый простой, но и наименее эффективный метод, отлично подходит при незначительном засорении. Внешняя чистка ребер теплообменника производится любыми удобными инструментами: зубной щеткой и прочими твердыми щетками, лопаткой, скребком, тросиком. Будьте осторожны, не помните и не сломайте уязвимые к сильному механическому воздействию пластины.

Промывка в емкости с раствором.

После грубой внешней очистки теплообменник необходимо поместить в емкость с раствором соляной или лимонной кислоты (достаточно пропорции 100-200 грамм на 10-20 л. воды), можно использовать любые средства от накипи

Теплообменник необходимо оставить «откисать» в растворе на 30-40 минут, после чего осторожно стереть с него остатки накипи. Также постарайтесь насколько это возможно очистить змеевик, по которому движется теплоноситель, изнутри

В качестве средства для чистки лучше использовать специальный стальной ёршик.

Химическая чистка

Подразумевает прокачку через теплообменник более агрессивных химических веществ с использованием циркуляционного насоса, подсоединенного к патрубкам теплообменника.

Итак, чем промыть теплообменник газового котла:

Лимонная кислота – промывка лимонной кислотой является наиболее распространенным способом самостоятельного обслуживания. Достаточно 2 стандартных пакетика по 100 грамм на 10-12 литров воды. Использовать лучше теплую воду (50-70°C).

Термагент Актив – известная универсальная и эффективная жидкость для промывки теплообменников отопительного оборудования от накипи, известкового налета, соляных и прочих отложений. Разводится концентрат в пропорции 1 к 9, для повышения эффективности лучше использовать подогретую до 40-50°C воду. Средняя стоимость – 1500 рублей за 10 кг канистру.

STEELTEX Cooper – также является одним из наиболее эффективных средств, но рекомендовано только к использованию для чистки теплообменников из стали, алюминия и прочих легких сплавов. В составе концентрата присутствуют коррозийно-ингибиторные присадки. Разводится в пропорции с водой от 1:6 до 1:10, в зависимости от степени загрязнения. Стоимость – 1300 рублей за 5 кг канистру.

Жидкость-концентрат Detex – содержит эффективные биоразлагающиеся поверхностно активные вещества, предназначена для промывки стальных, чугунных и медных теплообменников современных котлов. Разводится до достижения концентрации 2-5% (200-500 мл на 10 л).

Соляная кислота – эффективна при сильной накипи, используется в концентрации 2-5%

Важно не переусердствовать с концентрацией.

Мы рекомендуем использовать 10 л раствора, этого будет достаточно для стабильной прокачки через любой теплообменник. В емкость с раствором (канистра, прочная баклага, пластиковое ведро) помещается шланг, подсоединенный к теплообменнику. Далее, с другой стороны теплообменника шланг соединен с циркуляционным насосом и, наконец, от насоса идет шланг к емкости с раствором, как можно ниже ко дну или герметично вмонтирован в дно емкости. В итоге раствор циркулирует между канистрой и теплообменником.

Гидродинамическая промывка

Для осуществления очистки не требуется разбор котла и изъятие теплообменника. Однако произвести процесс могут только специалисты, поскольку необходимо специальное оборудование и строгое соблюдение техники безопасности.

Принцип гидродинамической промывки заключается в прогоне по системе специальной жидкости под высоким давлением с помощью специального оборудования – бустера. Для большей эффективности жидкость содержит абразивные вещества.

Важным моментом является давление при промывке, которое должно быть как можно более высоким, но ни в коем случае не превышать максимально допустимые пределы наиболее уязвимых элементов системы. Обычно наиболее уязвимым элементом является сам теплообменник, максимально допустимое рабочее давление которого во многих моделях – 1,5-2 бар.

Очищаемые узлы

Устройство газового котла. (Для увеличения нажмите)В устройстве этого вида оборудования имеются следующие узлы, которые периодически нужно чистить:

• запальник;
• горелка с форсунками;
• газовый фильтр;
• теплообменник;
• топка;
• дымоход.

Стоит отметить, что очистка каждого узла газового котла имеет свою специфику, на которой остановимся более подробно.

Запальник

При нормальном функционировании запальника его пламя должно выглядеть как конус с голубым оттенком. Если же пламя стало желтоватого цвета, то это означает, что горелка загрязнилась.

Порядок чистки происходит в следующей последовательности:

• перекрыть поступление газа к котлу;
• выкрутить запальник;
• с помощью металлической щетки тщательно произвести чистку;
• выполнить продувку;
• установить почищенный запальник на место.

Горелка с форсунками

Эта деталь является основной в конструкции настенных и напольных газовых котлов, так как она предназначена непосредственно для подачи топлива.

Последовательность чистки горелки с форсунками следующая:

закрывается вентиль подачи газа; горелка снимается с установочного места; замечается расположение форсунки, а затем она аккуратно выкручивается; почистить форсунку нужно осторожно ершиком; горелка чистится щеткой, а ее отверстие продувается с помощью подручного насосного оборудования; форсунка вставляется в горелку согласно метке; горелка устанавливается на место. Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном

Совет специалиста: чистка горелки с форсунками должна производиться один раз в год, желательно перед отопительным сезоном.

Газовый фильтр

Это устройство предназначается для очистки поступающего газа от различного рода загрязнений и примесей.

Поэтому очень важно регулярно чистить фильтр от собравшегося засорения

Теплообменник

Стоит знать, что основное назначение теплообменника двухконтурного котла заключается в том, насколько будет осуществляться нагрев воды и с какой скоростью.

Необходимо также понимать, что этот элемент котлоагрегата может засоряться как изнутри, так и снаружи.

Наружная часть теплообменника загрязняется сажей, что негативно сказывается на его функционировании. Очистить этот узел котла от сажи можно механическим способом, иначе говоря, чистка происходит своими руками.

Для этого потребуется следующий набор инструментов:

• скребки;
• металлическая щетка;
• различной формы ерши;
• электроинструмент с чистящими насадками.

Порядок очистки заключается в следующих моментах:

• отключается газоснабжение и электропитание от котла;
• снимается аккуратно теплообменник;
• чистка осуществляется удобными для этого инструментами;
• устройство снова устанавливается на свое место.

Важный момент: старайтесь для чистки использовать инструмент, который не имеет острых граней. В противном случае можно нанести повреждения теплообменнику, которые в будущем могут вызвать коррозию изделия.

В результате этого падает пропускная способность теплообменника, которая в целом влияет на функционирование всего газового котла. Наиболее оптимальным способом чистки внутренней части является промывка теплообменника газового котла с помощью химических средств.

Среди реагентов, которые используются для очистки внутренних стенок, можно выделить следующие средства:

• адипиновая кислота;
• раствор сульфаминовой кислоты;
• специальный гель.

Замечание специалиста: выбор реагента для промывки должен зависеть только от степени загрязненности теплообменника.

Бустер состоит из следующих элементов:

• циркуляционный насос;
• емкость для реагента;
• электронагреватель.

Принцип очистки теплообменника с помощью такого устройства для промывки, как бустер, заключается в следующем:

• для повышения очистных свойств реагент нагревается в емкости;
• с помощью насоса раствор под напором подается непосредственно в теплообменник.

В результате циркуляции химического средства, накипь отстает от внутренних стенок, и выходит наружу вместе с отработанным раствором.

Специалисты советуют: с помощью бустера можно почистить не только контур водогрейных котлов, но и трубы всей отопительной системы.

Топка и дымоход

Хотя газ и является чистым видом топлива, но со временем на стенках топки и в дымоходе все равно собирается сажа. Скопление этого продукта сгорания препятствует нормальному функционированию котла, так как пропадает тяга.

Поэтому, рекомендуется внимательно следить за образованием сажи и регулярно проводить очистку топки и дымохода. Надеемся, что информация, изложенная в статье, будет вам полезной при осуществлении очистки газового котла.

Способы очистки котла

Существует четыре подхода к решению данной задачи. Рассмотрим каждый из них:

1.Механическая чистка труб. Для удаления сажи вам понадобятся скребки и ершики различных размеров, кочерга, трос и шаровидная гиря небольшого диаметра. Выключите котел, дайте ему полностью охладиться, закройте задвижку и все ревизионные люки. Чистка дымохода производится сверху: закрепите на тросе гирю и ершик, после чего опускайте их в трубу и снова поднимайте вверх, стараясь соскрести как можно больше сажи. При необходимости используйте скребки и лопатки, чтобы удалить налет в углах и труднодоступных местах. Прочистив дымоход, дайте саже немного осесть, откройте заслонку и аккуратно соберите мусор в совок.

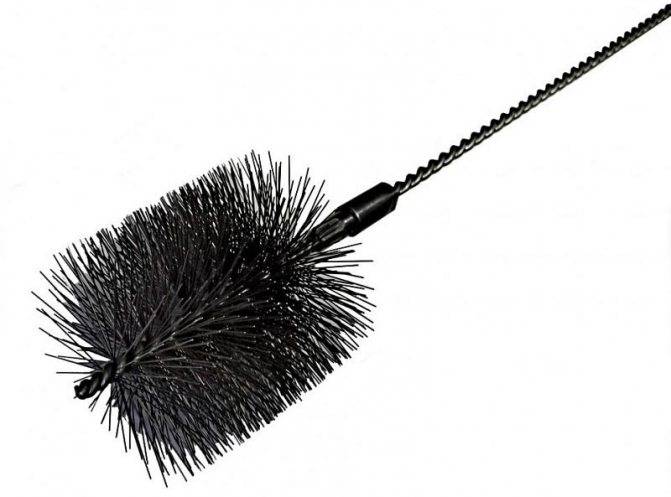

Удаление сажи с помощью ершика

Чтобы очистить трубу от смолы и дегтя, включите котел и дайте ему как следует прогреться. Дело в том, что эти виды загрязнений легко убираются только в расплавленном состоянии. Используя лопатки и скребки, аккуратно обработайте внутренние поверхности дымохода. Финальный этап работ — повторное включение котла, в ходе которого остатки смолы и дегтя должны просто выгореть.

2.Химическая обработка труб. Купите специальное средство для очистки трубы от сажи и других загрязнений. Оно может быть кристаллическим или кислотным:

· Кристаллические составы засыпаются прямо в горящее топливо. В ходе химической реакции деготь, смола и сажа начинают разрушаться и сгорают вместе с дровами или углем.

· Кислотные средства наносятся непосредственно на внутренние стенки дымохода. В их составе есть растворители и реактивы, которые расщепляют дегтярные и смоляные отложения.

3.

«Мягкий бластинг» — это процедура обработки дымохода специальным экологичным препаратом на основе соды и мела.

Важно помнить, что химические составы, предназначенные для очисткитвердотопливного котла, могут быть небезопасными для здоровья человека. При работе с такими препаратами обязательно защищайте глаза, нос, рот, кожу лица и рук.4.Паровая обработка дымохода

Удаление загрязнений осуществляется с использованием парогенератора. На стенки камеры сгорания подается под большим давлением водяной пар. Под его действием отложения сажи, дегтя и смолы разрушаются и легко отходят от внутренних стенок трубы.

Если у вас остались вопросы, связанные с эксплуатацией котлов отопления, звоните менеджерам в вашем регионе или оставьте вопрос в специальной онлайн-форме на нашем сайте.

Чистка бустером

Порядок действий при промывке теплообменника бустером( на примере очистки котла жуковского от сажи):

1. Для начала нужно отключить патрубки от системы отопления.
2. Далее к одному из них подсоединить к шланг бустера, чтобы подавать реагент.
3. Второй патрубок соединяем со вторым концом шланга. Через него отработанный реагент будет выводиться. Таким образом замыкается система и реагент будет циркулировать по трубами.
4. После очистки раствор нужно слить из трубки.
5. Сам теплообменник промыть достаточным количеством воды.

Бустер – аппарат для химической очистки. Благодаря нему реагенты циркулируют автономно.

Во время такой чистки рекомендуется несколько раз менять реагент, так как старый постепенно снижает свои свойства. Такой способ чаще всего проводят специалисты.

Где находится и как его извлечь

Основные методы предполагают полное извлечение теплообменника из котла. Чистка без разборки и извлечения возможна лишь при использования метода гидродинамической промывки, осуществляемого исключительно специалистами. Тем не менее, процесс извлечения не требует особых навыков и специального оборудования, а устройство всех моделей газовых котлов не отличается кардинально.

Расположение теплообменника на примере настенного Baxi LUNA-3 Comfort 240 Fi.

1. Первым делом всегда снимается лицевая крышка, просто откручиваем болты и аккуратно снимаем ее.
2. Сливаем воду с котла через соответствующий выпускной кран (обычно находится внутри котла), обязательно стравливаем давление при его наличии.
3. Далее необходимо снять переднюю крышку камеры сгорания. В простых моделях она видна сразу, в более сложных моделях камера сгорания может быть изолирована огнестойким, тепло- или шумоизоляционным материалом, резиновыми уплотнителями. Также может потребоваться снять верхнюю часть камеры сгорания.
4. Обычно на патрубках у теплообменника устанавливаются датчики температуры или протока воды, которые необходимо отключить.
5. Осталось снять крепежные механизмы, хомута, отсоединить патрубки и снять теплообменник. Будьте внимательны, так как при отсоединении из теплообменника могут политься остатки воды, накройте электронные элементы и проводку под камерой сгорания.

В напольных газовых котлах с открытой камерой сгорания процесс еще проще, поскольку теплообменник доступен сразу же после снятия крышки корпуса. В целом, изучить устройство своей модели котла можно по изображениям инструкции по эксплуатации, для многих моделей есть наглядные примеры разбора демонтажа в Ютуб.

https://youtube.com/watch?v=QUODiQ9nCD8

О вреде накипи в теплообменнике

Нагрев водопроводной воды для системы горячего водоснабжения (ГВС) в двухконтурном газовом котле или в газовой колонке производится в проточном теплообменнике.

Известно, что при нагревании выше 54 оС происходит кристализация растворенных в воде солей химических элементов, в основном кальция и магния. Твердые кристаллы соли оседают на поверхностях нагрева теплообменника и образуют на них прочную корку.

Кроме солей жесткости, в состав отложений накипи попадают другие твердые частицы, которые содержатся в воде. Например, частицы ржавчины, окислы других металлов, песок, ил и пр.

Количество соли в воде определяет степень её жесткости. Различают воду жесткую, которая содержит много соли, и мягкую, с небольшим количеством соли.

Если источником водопроводной воды является река или другой природный водоем, то жесткость такой воды, как правило, небольшая. Вам повезло, вода в вашем доме мягкая.

Водопроводная вода из скважины обычно содержит больше солей жесткости. И чем глубже скважина, тем больше соли в воде.

Твердая корка из солей жесткости, ржавчины, песка, ила на поверхности нагрева теплообменника препятствует передаче тепла через его металлические стенки. Кроме того, отложения уменьшают просвет каналов теплообменника. В результате температура нагрева и напор горячей воды постепенно снижается, а стенки теплообменника перегреваются, что снижает срок его службы.

Внутреннее устройство двухконтурного газового котла на примере Protherm Gepard 23 MTV и Panther 25,30 KTV(Пантера). Вторичный теплообменник ГВС расположен в нижнем отсеке.

Двухконтурные газовые котлы чаще всего имеют два теплообменника. Один — первичный, в котором газом нагревается вода для отопления. Другой — вторичный теплообменник ГВС, в котором отопительная вода из первичного теплообменника нагревает воду из водопровода для ГВС.

Встречаются также двухконтурные котлы, в которых и вода для отопления и вода для ГВС нагреваются газом в одном комбинированном битермическом теплообменнике. Битермический теплообменник быстрее накапливает накипь, а чистить его от накипи труднее.

Газовая колонка имеет один теплообменник ГВС, в котором водопроводная вода сразу нагревается газом.

Регулярная очистка от накипи необходима только для теплообменника ГВС, в котором происходит постоянное накопление отложений солей жесткости.

В каналах теплообменников с отопительной водой накопление накипи происходит только при замене или добавлении в систему свежей воды. Происходит это достаточно редко и в малых объемах.

Если на входе в котел отопительной воды стоит фильтр, то в котел не попадает другая грязь из системы отопления и необходимости в чистке каналов теплоносителя котла может не быть за весь срок его службы. Очистка от накипи первичного теплообменника с той же периодичностью, что и теплообменника ГВС, не требуется. Однако «сервисмены» без должных оснований часто настаивают на чистке от накипи и первичного теплообменника, заодно, на всякий случай. Естественно, берут за это плату.

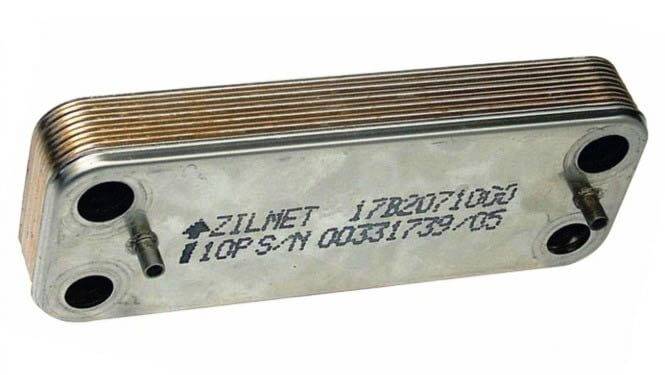

Вторичный пластинчатый теплообменник ГВС двухконтурного газового котла. Два отверстия служат для циркуляции через теплообменник отопительной воды. Через другие два — входит холодная и выходит нагретая вода ГВС. Требуется регулярная очистка от накипи внутри.

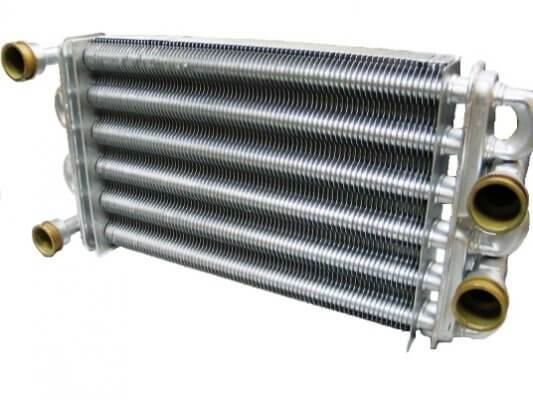

Теплообменник битермический двухконтурного газового котла. Справа патрубки для отопительной воды. Слева — патрубки для воды ГВС.Требуется регулярная очистка от накипи внутри и от сажи снаружи.

Теплообменник газовой колонки ГВС. Требуется регулярная очистка от накипи внутри и от сажи снаружи.
