Регулировка газового котла: советы по настройке оборудования для корректной работы

Как выбрать и обзор производителей

В продаже возможно найти терморегуляторы для котла отопления на любой вкус. Есть модели бюджетные и подороже. А чтобы правильно выбрать его, нужно учесть следующее.

• Интервал регулировки температуры должен быть 60-90°С.
• Указанного в паспорте конструкции усилия, которое развивается приводом, должно быть достаточно на подъём дверки.
• Нужно проследить, хватает ли рабочего хода привода для полного открытия и закрытия отворки.
• Соединение резьбы на корпусе должно подходить соответствующей части в котле и составлять ¾.

В настоящее время автоматические регуляторы тяги для твердотопливных котлов производят несколько отечественных и зарубежных компаний. В России чаще всего приобретают устройства итальянской компании «Atos», украинской марки «Air Auto», американской «Watts», польской «Tech».

Сразу стоит сказать, что цены на регуляторы тяги для твёрдотопливных котлов различаются. И на это в большинстве влияет местоположение производителя и тип действия (электронные терморегуляторы всегда дороже в несколько раз).

К примеру, украинская марка «Air Auto» по стоимости в среднем 7 000 рублей, а аналогичная польская «Tech» — 10 000 рублей.

Предлагаем рассмотреть некоторые марки популярных производителей регуляторов в таблице.

Производитель	Страна	Характеристика
Atos	Италия	Специализируется на производстве исключительно автоматических систем. Предполагает ручную загрузку топлива либо автоматическую. Электрогидравлика подразумевает установку системы от 15 кВт.
Air Auto	Украина	Предполагает ручную загрузку топлива. Продукция обеспечивается блоком управления с несколькими рабочими режимами. Комплект включает циркуляционное оборудование, дымососы, вентиляторы. Особенность марки в возможности плавного регулирования оборотов вентилятора. Во время функционирования используется интегрально-дифференциальный алгоритм, который увеличивает продолжительность горения топлива на 20%.
Watts RT	Америка	Большой выбор рабочих температур, от 30 до 100°С. Марка имеет типовое резьбовое соединение, а также прекрасно подходит для установки в котлы современного типа.
Tech	Польша	Преимущественно выпускает автоматику, которая управляется микропроцессором. Марка в простом исполнении, с базовым набором нужных для работы котла функций. Модули подразумевают четыре рабочих режима, встроенную защиту от перегрева теплоносителя.
ICMA	Италия	Характеризуется эта модель натяжением цепочки с нагрузкой до 850 гр., широким диапазоном настроек мощности (от 30 до 100°С) и возможностью как горизонтальной установки, так и вертикальной.
EuroSter	Польша	Предлагает электронные автоматические терморегуляторы, которые подключаются к комнатным термостатам и обеспечивают автоматически процесс горения. Точно следит за температурой в помещении и отлично подходит для управления системой полов с подогревом. При желании температура нагрева может составлять 30-90°С. Максимальная нагрузка на цепь — 800 гр.
ESBE	Швеция	Регуляторы температуры для котла отопления марка выпускает механические и электронные. Последние  предназначены для котлов с автоматической подачей топлива. Терморегулятор подключается к циркуляционному оборудованию и нагнетательным вентиляторам.
Regulus RT3	Словакия	Регулятор тяги «regulus» подразумевает диапазон регулировки 30 – 90°C. 120°C – это самая высокая температура нагревания воды, 60°C – среды. Рабочее положение горизонтальное и вертикальное. Его усовершенствованная модель — регулятор тяги regulus rt4. Отличается она меньшими габаритами, и, в отличие от rt3, имеет нагрузку на цепочку не 800 грамм, а до 1 кг.
Лемакс	Италия	Имеет регулирующую рукоятку из термоутверждающейся смолы – и это основная особенность производителя. В наличии есть термочувствительный элемент, поэтому за безопасность можно не бояться. Марка может похвастаться точностью настроек и надёжностью. Производимое регулирующее оборудование стандартных размеров, поэтому подходит многим котлам на твёрдом топливе.
Honeywell FR 124	Германия	Совместим с большинством твердотопливных котлов (BURNiT, Wirbel, Viadrus Buderus, КЧМ, ZOTA, ДОН и др.) Максимальная температура рабочей среды 115 °С. Диапазон настройки регулятора тяги 30-90 °С. Термочувствительный элемент заполнен воском. Имеет две шкалы, предполагает и горизонтальную, и вертикальную установку.

Камера сгорания отопительного оборудования

Газовые котлы отличаются прежде всего конструкцией камеры сгорания. Она бывает двух типов:

• открытая;
• закрытая.

Открытая камера представляет собой достаточно простое устройство сгорания. Выглядит так: над горелкой располагается теплообменник в виде змеевика из тонких медных трубок. Благодаря открытой конструкции воздух, необходимый для реакции горения, поступает к месту воспламенения газа из окружающей среды.

Как правило, хватает воздуха из помещения (при условии организации хорошей вентиляции). Но есть настенные модели с забором воздуха извне, для чего монтируется специальное отверстие в стене. Открытые камеры сгорания требуют обязательного наличия дымохода.

Чаще всего устанавливается для моделей напольных газовых котлов, а также использовалась для комплектации котла старого образца (при этом розжиг производила запальная горелка).

Схемы устройства камеры згорания

Закрытая камера сгорания отличается конструкцией нагревательного блока. Теплообменник расположен над горелкой. Корпус блока закрыт, воздух для горения нагнетается вентилятором, установленным в камере. Через двойные стенки камеры пропускается теплоноситель, нагревая его, увеличивая КПД котла. Газ сжигается почти полностью, продукты горения отводятся каоксиальной трубой под давлением воздуха.

Настройка оборудования

Напольные газовые котлы с атмосферной горелкой можно настроить самостоятельно. Наддувные же системы регулируются автоматическим блоком управления, не требуют дополнительной настройки.

Схема действий при настройке одноступенчатого оборудования:

1. Установить устройство на котле.
2. Подсоединить к газопроводному патрубку.
3. Проверить на абсолютную герметичность.
4. Снять корпус горелочного оборудования.
5. С помощью манометра сделать замеры давления газа на входе.
6. Подсоединить к электричеству. Проследить, чтобы перемычки, фазы были подключены верно.
7. В дымоходной трубе разместить газоанализатор.
8. Запустить устройство.
9. С помощью манометра снять показания давления на выходе из горелочного блока. Показания давления должны соответствовать параметрам, обозначенным в техпаспорте.
10. Приток воздуха отрегулировать воздушной заслонкой.
11. Показания газоанализатора также должны соответствовать всем нормам установки газового оборудования.

Настройка газового оборудования должна проводиться специалистами. Самые простые котлы открытого типа возможно настроить самостоятельно при наличии определенных навыков, знаний устройства горелочного блока. От качества работы горелки зависит эффективность котла, уровень его КПД, расход топлива. Поверхностно определить, что оборудование работает неисправно можно по изменившемуся пламени горелки.

Пусконаладка газовых горелок. Настройка горелок в газовых и дизельных котельных.

Пусконаладка — эта важный этап работы, который обязательно выполняется при адекватном  вводе котельной в эксплуатацию. В ста процентах случаев, настройка отопительных горелок является обязательной для мощных промышленных котельных, но и в ряде случаев вполне может понадобиться и для бытовой котельной частного дома.

Газовая горелка мощностью 1,2 МВт после завершения пусконаладочных работ.

Зачем нужна настройка газовой или дизельной горелки?

Напомню, что основными элементами любой котельной являются отопительные котлы с горелочными устройствами, насосы, теплообменники, арматура и система управления. Тепло образуется в котле, посредством сжигания топлива, это может быть газ, дизель, отработанное масло или любые другие виды горючего топлива. Очевидно, что для максимально эффективного сжигания топлива в котле, его необходимо смешать с кислородом воздуха в определенной, правильной для каждого вида топлива, пропорции. При этом смешивание должно быть равномерным. Процесс смешивания топлива с кислородом и его дозировка осуществляется в горелочных устройствах, в быту горелках (газовых горелках, дизельных горелках и т. п.).  Любая промышленная горелка, да и большая часть бытовых, изготавливается производителем под некоторый диапазон тепловой мощности. Например, газовую горелку с механической модуляцией и максимальной тепловой мощностью 1,2 МВт можно настроить на эффективную работу с тепловой мощностью от 600 кВт до 1,2 МВт. Очевидно, что для каждой конкретной тепловой мощности понадобится сжечь строго определенное количество топлива и смешать это топливо с оптимальным для горения количеством воздуха. В обеспечении этой пропорции и заключается необходимость настройки горелок перед вводом в эксплуатацию.

Наддувная газовая горелка, количество подаваемого воздуха регулируется степенью открытия воздушной заслонки.

Эффективное сжигание топлива

Проиллюстрируем эту тему на примере газовой горелки, работающей на природном газе. Для сжигания определенного объема природного газа необходимо  определенное количество воздуха, которое зависит от типа газа. В горелочных устройствах, всегда настраивается небольшой избыток воздуха на сгорание топлива. В процессе настройки следует ориентироваться на состав выхлопных газов после сгорания топлива. Контролируется содержание угарного, углекислого газа и остаточного кислорода. При настройке газовой горелки задают расход сжигаемого газа в соответствии с необходимой тепловой мощностью, при этом настраивают количество воздуха на горение таким образом, чтобы в выхлопных газах содержалось порядка 10% углекислого газа, 3-5% остаточного кислорода и отсутствовал угарный газ. Данные показатели должны быть достигнуты во всем диапазоне работы горелки, от розжига до выхода на максимальную мощность.

Зависимость КПД работы отопительного котла от содержания остаточного кислорода.

О квалификации наладчика и инструменте

На сегодняшний день применяется большое количество разновидностей горелок, с различным типом модуляции и количеством ступеней. Для правильной их настройки просто необходимо знать методику настройки каждого типа горелок, пройдя профильное обучение. Для настройки необходим газоанализатор, электронный манометр, прибор для контроля утечек газа.

Детектор утечки

Манометр

Газоанализатор

Специалисты компании «Термодинамика» обладают обширным опытом по наладке различных типов отопительных горелок, имеется весь спектр необходимого оборудования и инструментов. Готовы выполнить пусконаладочные работы на вашем объекте.

В условиях постоянного роста стоимости энергоресурсов, проблема энергосбережения становится особенно остро. И это происходит не только в масштабах государств и крупных предприятий. Каждая семья ощущает нагрузку на бюджет из-за растущих цифр в счетах на коммунальные услуги. Затраты необходимо оптимизировать путем экономии энергоресурсов. И экономия газа в холодное время года поможет сберечь довольно существенную часть средств, которых всегда не хватает.

Как включить газовый котел?

Алгоритм включения зависит от способа установки котла.

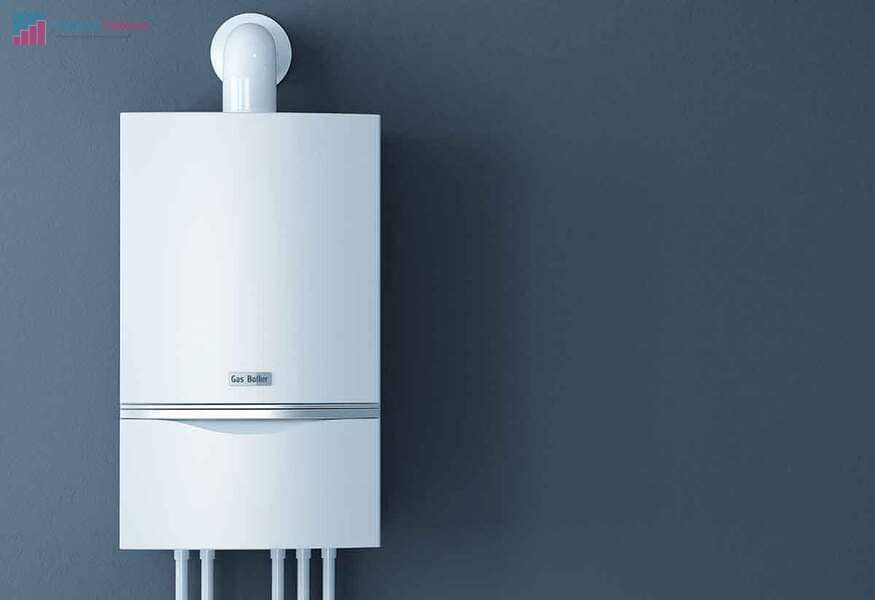

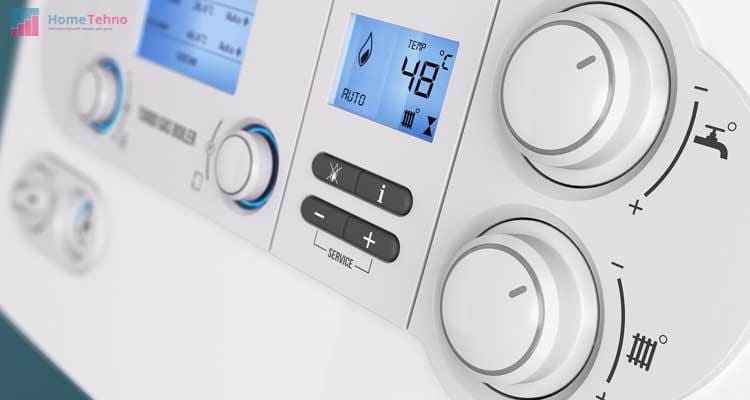

Навесное оборудование

Как правильно зажечь настенный газовый котел? Соблюдайте последовательность работ:

1. Прибор подключается к электросети.
2. Откручивается газовый вентиль.
3. Нажимается клавиша старта (ее вид и название указаны в инструкции изготовителя).
4. Кнопками «Плюс» и «Минус» выбирается рабочая температура.
5. Электронные горелки включаются автоматически после переключения на режимы ГСВ и отопления.
6. Пьезовый розжиг происходит путем непродолжительного зажатия регулировки пламени и нажатия на специальную клавишу.

Блокировка включения происходит при скапливании воздуха. Достаточно нажать «Перезапуск» и котел заработает.

Напольные модели

Как нужно пользоваться напольным газовым котлом? Включать его только после полного проветривания котельной, при наличии тяги и с открытой дверцей. В остальном розжиг не требует усилий:

1. Выставить управляющий и температурный селектор на режим «Выкл».
2. Открыть вентиль газоподачи.
3. Установить селектор на пьезовый розжиг.
4. Зажать клавишу на 5 секунд и одновременно нажать по пьезокнопке.
5. Отрегулировать показатели температуры.

Совет! Чтобы предотвратить разрывы труб и замерзание системы на период отъезда, выставьте минимальное значение всех показателей.

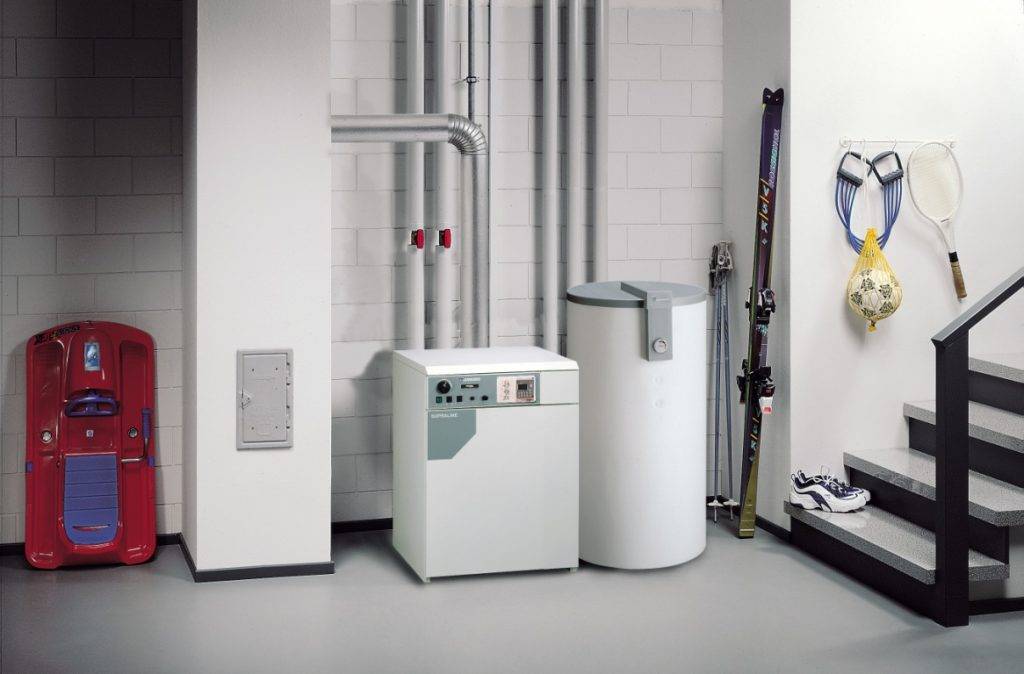

Напольный газовый котел

Методы устранения причин отключения агрегатов

Неправильная мощность агрегата

Если газовый котел часто включается и отключается, то это говорит о том, что мощность агрегата слишком большая для данного помещения. В результате устройство быстро набирает нужную температуру и отключается. Частые включения-отключения приводят к повышенному износу деталей котла

Поэтому перед покупкой газового устройства важно рассчитать оптимальный показатель его мощности исходя из площади отапливаемого помещения, его утепления и прочих факторов

Для большого частного дома подойдут напольные газовые котлы мощностью от 35 кВт. Для квартир и небольших коттеджей лучше приобрести компактные навесные модели, которые идеально впишутся в малогабаритную кухню или прихожую.

Если котел уже установлен, то проблему переизбытка мощности можно решить следующими методами:

• монтаж четырехходовых клапанов;
• перенастройка газовой горелки на минимальный режим;
• подключение бойлера или других систем, чтобы часть мощности котла расходовалось на них.

Низкое давление в магистрали

Обычно причинами низкого давления газа становятся такие факторы:

1. Неполадки топливного счетчика. От устройства могут исходить подозрительные звуки или шум. На неисправном устройстве показания изменяются рывками или стрелка вообще не движется. Для устранения проблемы обратитесь к специалисту.
2. Сработали защитные датчики – если система заметила утечку топлива, то работа агрегата блокируется. Также для утечки характерен запах газа. При появлении такой проблемы следует отключить газовый котел и вызвать мастера газовой службы.
3. Засорился фильтр – следует его прочистить.

Обратная тяга

Если возникает обратная тяга и пламя гаснет, срабатывает система защиты газового котла, и он выключается.

Исправить ситуацию можно только при ликвидации обратной тяги. Для этого необходимо выявить причину ее возникновения. Например, скорректировать конструкцию дымохода, установить дефлектор и т.д.

Обратная тяга возникает также при плохой вентиляции в помещении. Проверить это легко — пламя будет гореть хорошо при открытии форточки. Ухудшают вентиляцию следующие факторы:

• герметичные пластиковые окна;
• герметично закрывающиеся двери;
• слишком мощная вытяжка в кухне.

В этом случае следует провести мероприятия по улучшению вентиляции.

Проблемы с дымоходом

Общей проблемой для газовых котлов открытого и закрытого типа является наледь, образовывающаяся на выходе из дымохода. Из трубы выходят горячие продукты сгорания и преобразовываются в конденсат, который замерзает на оголовке. Эта наледь препятствует поступлению воздуха, огонь гаснет и котел отключается. Необходимо почистить лед и приток воздуха возобновится.

Если наледь образуется регулярно, то нужно утеплить дымовую трубу.

Классический дымоход более склонен к всевозможным засорениям. Туда может попасть:

• мусор;
• элементы трубы;
• сажа, копоть, сухие листья;
• иногда в трубу попадают даже птицы и остатки их гнезд.

Перепады напряжения в сети

Если напряжение в электросети упадет ниже показания, предусмотренного режимом работы агрегата, система безопасности отключит газовый котел. Когда напряжение придет в норму, то агрегат снова запустится.

Чтобы избежать этой проблемы, следует установить источник бесперебойного питания.

Сбои в работе вентилятора

У турбированных газовых котлов приток воздуха и вывод продуктов сгорания происходит с помощью вентилятора. Если в этом узле произойдет сбой, то котел выключится.

В этом случае необходимо провести диагностику вентилятора, очистить его от засора, провести замену поврежденных деталей, осмотреть проводку.

Проблемы в работе насоса

При сбоях в работе насоса теплоноситель плохо циркулирует по системе. В результате радиаторы не нагреваются, и автоматика отключает газовый котел.

Если циркуляционный насос был включен в систему недавно, и после этого агрегат стал отключаться, то, возможно, были допущены ошибки при его монтаже.

Неполадки в горелке

Если газовый котел все время отключается, то следует проверить функционирование горелки:

1. Если розжиг не происходи и пламя сразу тухнет, то, скорее всего, проблема в форсунках – следует их почистить от сажи и выпустить излишки воздуха. Также желательно проверить положение электрода розжига и при необходимости зачистить его.
2. Если пламя гаснет после короткого горения, то следует выполнить диагностику электрода ионизации.
3. Происходит отрыв пламени и форсунка шумит – необходимо отрегулировать подачу газа. Иногда это происходит из-за чрезмерной тяги.

у нас новый котел только поставили он быстро набирает температуру и когда нагревает то такое ощущается что как будто чайник начинает закипать и тухнет и при этом батареи холодные

В каких случаях требуется регулировка пламени горелки?

Атмосферная газовая горелка для обогревательного оборудования чаще выходит из строя. Ею оснащаются модели как настенного, так и напольного котла.  Инжекционная горелка напольного оборудования снижает свою эффективность по разным причинам:

• Мощность горелки завышена. Случается, когда для маленького обогревательного оборудования приобретается горелка высокой мощности. При этом для горения недостаточно места, приток воздуха для такой мощности слабый, что приводит к переходу пламени от голубого к желтому, закопчению камеры сгорания, дымохода.
• Если дымоход плохо прочищен, ухудшается тяга котла. При этом отработанные продукты горения слабо выводятся, приток воздуха малый. Это ухудшает горение, пламя желтеет.
• Дефект самой горелки не дает возможность правильно настроить полное сгорание топлива.
• Из-за перепадов давления в системе газоснабжения хорошо отрегулированное оборудование может выбрасывать большое количество неотработанного газа в дымоходную трубу. Частично он оседает копотью, сажей. Большой слой сажи снижает тягу, увеличивает расход топлива.
• Запуск отопительного оборудования после ремонта.
• Наличие посторонних шумов при работе котла, газовой горелки.
• Смена вида топлива.

Обслуживание котла

Уменьшить расход газа можно путем обычной профилактики. Процедура обслуживания газового котла осуществляется в соответствии с регламентом, который предписан производителем оборудования. Основные мероприятия представлены:

• проверкой и настройкой давления топлива;
• проверкой и настройкой параметров горения газа;
• проверкой и чисткой электродов розжига и газового фильтра;
• диагностикой и профессиональной настройкой автоматики котла;
• проверкой циркуляционного насосного оборудования и чисткой горелки.

Газовый котёл – это большое количество рабочих элементов и специальных узлов. Такой очень сложный агрегат, часто работающий в круглогодичном режиме, может подвергаться изменению основных параметров и негативным воздействиям, изнашиваемым детали. Только благодаря ежегодному обслуживанию, регулированию параметров горения и настройкам, можно сохранить эффективность работы.

Выбор дымохода для газового котла

Тип дымохода выбирают в зависимости от типа горелки: для открытой – стандартный, для закрытой – коаксиальный. Атмосферные модели функционируют так: воздух попадает в топку из помещения, продукты горения выводятся естественной тягой. Но в них топливо сгорает не полностью, нужен дымоход и специальное помещение. Навесным котлам на газе нужен только коаксиальный дымоход, который выводится прямо на улицу. Он представляет собой конструкцию из двух частей: по одной воздух поступает в топку, по второй отводятся продукты горения. Если для циркуляции используется кулер, котел называют турбинированным. Такие агрегаты эффективнее за счет возможности регулировок, их можно устанавливать в жилых комнатах.

Чувствительность — залог быстрого износа.

Разумеется, комфортная температура нравится всем. Современные системы предлагают тонкую настройку теплообменников, которые в состоянии поддерживать строго заданную температуру в помещении.

С объемными газовыми котлами все понятно — 100 или 200 литров воды будут остывать крайне долго, даже на один градус. Однако, совсем другая ситуация с настенными приборами, объемом до 10-12 литров. Там счет идет на минуты, что вызывает тактование. Особенно ситуация характерна для межсезонья.

Околонулевая температура за окном — сложная проблема для автоматики котла. Теплоотдача в окружающую среду недостаточно сильна для постоянной работы даже на малых мощностях, но все же проявляется при отсутствии нагрева. Небольшой диапазон в 2-4 градуса вызывает постоянный запуск и прерывание цикла, что изрядно изнашивает котел. Верным решением будет увеличить разброс до 10-12 градусов.

Перевод горелки на другой тип газа

Только универсальные горелочные устройства с легкостью адаптируются под другой тип топлива и не требуют замены составляющих частей. Остальным горелкам для перехода на иной вид газа необходима замена рампы, диафрагмы, форсунок или коллектора. С помощью рампы можно регулировать подачу газа в довольно широких диапазонах. В некоторых случаях удается отрегулировать горелку, работающую на одном виде топлива, на горение на другом виде газа. Например, перейти с пропана на метан и наоборот. При замене пропана метаном вначале стартовую подачу увеличивают, чтобы газ зажегся, а затем постепенно снижают, как подробно описано в предыдущем разделе.

Метановая горелка при переходе на пропан на стартовом запуске с максимальной подачей топлива будет коптить. Ее регулируют, постепенно уменьшая подачу топлива.

При переводе горелочного устройства с одного вида топлива на другой следует учитывать, что удельная теплота сгорания пропана в 1,5 раза больше, чем у природного газа – метана. Так что мощность метановой горелки, работающей на пропане без замены элементов, увеличится. Например, газовый котел, имеющий мощность 10-30 кВт, при переводе на пропан способен выдать производительность 15-45 кВт. Однако горелка вырабатывать более 30 кВт долго не сможет, так как быстро перегреется и выйдет из строя. Поэтому рабочий диапазон мощности агрегата составит 15-30 кВт.

При переводе аналогичного котла с пропана на метан мощность уменьшится и составит 6 -18 кВт.

Принцип работы газового котла базируется на нагревании циркулирующей жидкости, проходящей по теплообменнику. Тепло образуется в камере сгорания как результат работы газовой горелки обогревательного устройства. Именно от качественной настройки, а затем работы горелки зависит производительная мощность котла, его КПД. Рассмотрим основные аспекты выбора и настройки горелки газового котла подробнее.

Как и зачем регулировать мощность газового котла?

Как отрегулировать мощность газового котла?

При настройке одноконтурного или двухконтурного газового котла вы можете мощность уменьшить или увеличить. Регулируя непрямым способом, уменьшаете её кранами.

Увеличить мощность можно так:

• Настроить горелку на нужный показатель.
• Купить новую горелку, у которой выше производительность.
• Поменять форсунки на те, что с большим сечением.

Если вам нужно правильно уменьшить мощность во время настройки газового котла, то воспользуйтесь меню. Настройки температуры обменника и времени цикла. А потом регулируют циркуляционный насос.

Почему нужно поменять мощность оборудования:

• Сделать выше. Площадь помещения стала больше или есть потребность переоборудовать прибор, подключить бойлер.
• Сделать ниже. Отключили один отопление, горячу воду или тёплый пол. Стало меньше комнат. Упала производительность котла.

Как настроить газовый клапан у котла?

Как настроить газовый клапан у котла зависит от устройства:

• Если клапан из одной стадии, то у него есть – включено и выключено.
• А когда клапан сложнее в своём устройстве – 2 стадии, то будет вход и 2 выхода, которые открываются в промежутке.
• При трёх стадиях есть 2 уровня.
• Когда клапан моделирующий, мощность можно регулировать мягко, настраивая больше пламя более точно.

Выставьте градусы на регуляторе. Когда температура снижается, элемент становится маленьким и газ идёт хорошо. А когда температура повышается, стержень тоже больше и газ поступает не так интенсивно.

Если видите, что воздуха не хватает, проверьте заслонку, регулятор, наддув. Наличие хлопка во время поджига может означать, что воздушные пути засорены. Стоит убрать из них пыль, почистить водные отверстия.

выбор прибора для измерения давления газа и регулировки отопительного устройства

Манометр существует для того, чтобы измерять давление в системе. Он соединяется с аварийным предохранительным клапаном и воздухоотводчиком, таким образом, гарантируя безопасность.

Выход показателей давления за допустимые пределы означает, что система работает неправильно. Избыточное давление может привести к разрыву трубопровода и даже к взрыву оборудования.

Odnoklassniki

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Система безопасности

Система безопасности газового котла включает множество элементов, которые можно разделить на 2 группы:

• Устройства, которые способствуют комфортной работе котла;
• Приборы, которые отвечают за безопасность оборудования.

Ко вторым можно отнести термостат, предохранительный клапан, а также датчик контроля пламени и тяги.

Датчик контроля пламени состоит из таких элементов: электромагнитного клапана, который включает и отключает подачу газа и термопары. Термостат поддерживает нужную температуру носителя тепла и защищает от перегрева. При достижении теплоносителя критической отметки модуль включает или отключает котел.

При повышении температуры меняется местоположение биматаллической пластинки, она выгибается и перекрывает трубу, через которую идет подача газа. Таким образом, прибор контроля тяги отключает подачу топлива на горелку.

Предохранительный клапан регулирует, распределяет и перекрывает поток газа. В отопительной системе такой прибор является неразрывным элементом трубопроводной арматуры, которая имеет большое значение в контроле объема носителя тепла.

Движение топлива осуществляется через отверстие в клапане, которое называется седло. Для того чтобы выключить оборудование его нужно перекрыть поршнем.

Газовые клапаны бывают одностадийными, двухстадийными, трехстадийными и моделирующими.

Первый вид имеет 2 рабочих положения: включение и выключение.

Двухстадийный имеет 1 вход и 2 выхода. Клапан открывается после поворота в промежуточное положение, поэтому включение происходит плавно.

Трехстадийный используется для газовых котлов с двумя уровнями мощности.

Последние применяются для плавного изменения значения мощности котла.

Автоматика используется для безопасности и удобства. Пользователю не нужно самостоятельно выполнять множество задач. Сюда можно отнести подбор комфортного режима работы, диагностику, авторозжиг горелки и т.д.

Чем плох переизбыток мощности?

Рассмотрим настройку мощности газового котла на примере двухконтурного прибора Protherm Gepard 23 MTV. Данная модель является аналогом агрегата Protherm Panther (Пантера). Тот же производитель, который выпускает газовые устройства Protherm, на другом производстве изготавливает котлы торговой марки Vaillant. Их цена на порядок дороже, так как в них используются более качественные комплектующие. По конструкции и настройкам газовые устройства Vaillant очень похожи на модели Protherm.

В инструкции по эксплуатации сказано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной — 23,3 кВт до минимальной — 8,5 кВт. На производстве агрегаты настраивают на мощность 15 кВт.

Хорошо, если отопительная система, к которой подключают газовый котел, имеет мощность в пределах возможности горелочного устройства, в нашем случае – от 8,5 до 23,3 кВт. А как быть, если для имеющихся радиаторов нужна меньшая производительность?

К примеру, возьмем квартиру площадью 50 м². Для ее отопления имеются радиаторы тепловой мощностью 4 кВт. Монтажники установили газовый котел, но не настроили подходящую мощность. Система отопления на 4 кВт будет не способна принять установленную производительность агрегата в 15 кВт. Большая разница между производимым и необходимым показателем делает невозможным автоматическую настройку котла. Тогда требуется отрегулировать устройство своими руками.

Обратите внимание! Специалисты категорически не рекомендуют устанавливать газовый котел, мощность которого значительно превышает необходимую. Это приводит к цикличности работы агрегата и быстрому выходу его из строя

В характеристиках газового котла Protherm Gepard 23 MTV указано, что КПД устройства при работе на полной тепловой мощности составляет 93,2%, а на минимальной — 79,4%. Если агрегат будет работать на производительности 4 кВт, то его КПД снизится еще больше. Получается, что почти четвертая часть тепловой энергии будет «вылетать в трубу».

Что такое калькулятор расчета мощности газового котла?

Как отремонтировать клапан газового котла своими руками

От чего зависит расход газа в газовых котлах отопления?

Цикличность газового агрегата и ее последствия

Цикличность или «тактование» газового котла подразумевает, что горелка после включения быстро отключается при достижении жидкостью заданной температуры в трубе на выходе из агрегата. Но батареи при этом не успевают прогреться. Через небольшой период циркуляционный насос прогоняет в контур агрегата холодную воду из системы отопления, и горелка включается снова.

Сложность заключается еще и в том, что трубы отопления малой мощности имеют меньший диаметр и выше гидравлическое сопротивление, соответственно, теплоноситель в них течет медленнее. Если с большой мощностью нагревать жидкость в теплообменнике, то она достигнет заданной температуры очень быстро и горелка отключится. В то же время остальная масса воды, которая не успела дойти до горелки, останется холодной.

Автоматика без участия человека не сможет среагировать на ситуацию и отрегулировать оптимальную мощность устройства.

Обратите внимание! При правильных настройках отопительной системы разность температур на входе и обратке должна составлять не более 15ºC. Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива

Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления

Цикличность газового котла значительно снижает срок службы агрегата и увеличивает расход топлива. Известно, что наибольший износ узлы терпят в момент включения. Также при зажигании к горелке подводится максимальная порция газа, большая часть которого улетучивается в трубу. Частое перезажигание горелочного устройства еще больше повышает расход топлива и снижает КПД. Чтобы избежать этого, требуется отрегулировать мощность агрегата, то есть уровнять производительность газового котла и системы отопления.

Пламя горелки

Одним из индикаторов правильной работы горелки является цвет пламени. Для газового оборудования характерно ровное голубоватое пламя без примесей других цветов. Наличие вкраплений желтого, красного говорит о том, что горелка работает плохо, это снижает эффективность обогревательного оборудования.

В первую очередь, это касается инжекционных горелочных устройств, но и для вентиляторных иногда характерно тоже. Пламени элементарно может не хватать кислорода. Также вместе с воздухом может попадать пыль, другой мелкий мусор, который будет засорять устройство, снижая КПД котла. Все это непосредственно сказывается на пламени. Если оно гудит, горелка работает громко, огонь изменил цвет – необходимо настроить правильную работу устройства.

Выводы и полезное видео по теме

Регулировка мощности газового котла:

Настройка комнатного терморегулятора — модели lt08:

Подробная настройка в меню котла Bosch Gaz 6000 W:

Теперь вы знаете, в каком регулировании нуждаются котлы. Понимаете, как можно повлиять на расход газа. Можете выполнить регулировку мощности газового котла и его узлов, не вызывая мастера. Ухаживайте за устройством, чтобы использовать полученные знания только для настроек, а не для починки. Делайте только то, что вам под силу. При потребности обратитесь к специалисту по котлам. Звоните на экстренные номера, если есть опасность.

Пишите комментарии по поводу настройки газовых котлов. Напишите о критериях, по которым выбирали свое устройство, о качестве работы прибора. Расскажите, как настраиваете свой котел и насколько часто это делаете. Форма для обратной связи расположена ниже.
