Акт опрессовки системы отопления: порядок работ и нюансы заполнения бланка

Этапы выполнения работы

Перед выполнением работ важно узнать, как происходит опрессовка системы отопления. Процесс протекает по схеме, общей для всех систем, в частности предполагается следующий порядок действий:

Выполняется отключение проверяемого участка, для чего используются краны.
Приостанавливается работа теплогенератора.
Проводится слив теплоносителя.
В контур заливают воду температурой не выше 45С, для этой цели в нижней части системы имеется патрубок.
В процессе заполнения контура водой сбрасывают воздух.
Проводят подключение устройства, которое будет нагнетать давление в системе.
После достижения рабочего уровня давления визуально осматривают систему на предмет целостности.
Стараясь не допускать рывков, повышают давление до испытательного уровня и фиксируют показатели датчиков.
Под таким давлением система должна простоять около 10 минут.
Проводят повторный осмотр системы, выявляя утечки и запотевания в местах соединения с помощью пайки, сварки или фитингов. Также выполняют поиск разрывов и свищей на отдельных узлах, включая корпус арматуры, секции радиаторов и стенки трубных участков, проверяют работу кранов и запорной арматуры.
Проверяют показания датчиков давления. Проверку можно считать успешной, если показатели давления остались без изменения. Если опрессовка центрального отопления выявила места течи, то следует слить воду из контура, провести ремонт слабого участка и повторить процесс.
Результаты испытания системы на плотность и прочность фиксируются в специальном документе

Поэтому важно знать, как правильно написать акт опрессовки системы отопления.

Акт  имеет определенную форму, которая утверждена соответствующими структурами управления тепловым хозяйством и руководителями предприятий энергетической отрасли. Бланк акта опрессовки системы отопления в каждом районе может иметь некоторые отличия. Он может иметь название «Ведомость поэтапной приемки» или «Справка готовности оборудования», но суть документа всегда остается неизменной.

В некоторых случаях опрессовку проводят воздухом. Такая ситуация возникает:

  • Когда заполнить систему водой не представляется возможным.
  • Если испытания проводятся при низкой температуре и есть вероятность замерзания воды.

Процесс опрессовки

Опрессовка систем отопления частного дома начинается с отключения от системы котла отопления, автоматических воздухоотводчиков и расширительного бака. Если на это оборудование ведут запорные краны, можно закрыть их, но если краны окажутся неисправными, расширительный бак точно выйдет из строя, а котел — в зависимости от давления, которое на него подадите. Потому расширительный бак лучше снять, тем более, что сделать это несложно, ну а в случае с котлом придется надеться на исправность кранов. Если на радиаторах стоят терморегуляторы, их также желательно снять — они не рассчитаны на высокое давление.

Иногда тестируется не все отопление, а только какая-то часть. Если это возможно, ее отсекают при помощи запорной арматуры или устанавливают временные перемычки — сгоны.

Далее процесс такой:

  • Если система была в эксплуатации, сливается теплоноситель.
  • К системе подключается опрессовщик. От него отходит шланг, заканчивающийся накидной гайкой. Этот шланг и подключают к системе в любом подходящем месте, хоть на месте снятого расширительного бака или вместо сливного крана.
  • В емкость опрессовочного насоса наливается вода, при помощи насоса закачивается в систему.

  • Перед поднятием давления надо удалить из системы весь воздух. Для этого можно немного прокачать систему при открытом сливном кране или спустить его через воздухоотвочики на радиаторах (краны Маевского).
  • Система доводится до рабочего давления, выдерживается не менее 10 минут. За это время спускается весь оставшийся воздух.
  • Давление повышается до проверочного, выдерживается некоторый промежуток времени (регламентируется нормативами Минэнерго). За время испытания проверяются все приборы и соединения. Их осматривают, на предмет появления течи. Причем течью считается даже слегка влажное соединение (запотевание тоже требует устранения).
  • Во время опрессовки контролируется уровень давления. Если на протяжении испытания его падение не превышает норму (прописано в СНиПе), система считается исправной. Если давление упало хоть немного ниже нормы, надо искать утечку, устранять ее, потом начинать опрессовку снова.

Как уже говорилось, опрессовочное давление зависит от типа испытываемого оборудования и системы (отопление или горячее водоснабжение). Рекомендации Минэнерго, изложенные в «Правилах технической эксплуатации тепловых энергоустановок» (п. 9.2.13) для удобства пользования сведены в таблицу.

Тип испытываемого оборудованияИспыательное давлениеДлительность испытанияРазрешенное падение давления
Элеваторные узлы, водонагреватели1 МПа(10 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с чугунными радиаторами 0,6 МПа (6 кгс/см2)5 минут0,02 МПа (0,2 кгс/см2)
Системы с панельными и конвекторными радиаторами 1 МПа (10 кгс/см2)15 минут0,01 МПа (0,1 кгс/см2)
Системы горячего водоснабжения из металлических трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)10 минут0,05 МПа (0,5 кгс/см2)
Системы горячего водоснабжения из пластиковых трубрабочее давление+ 0,5 МПа (5 кгс/см2), но не более 1 МПа (10 кгс/см2)30 минут0,06 МПа (0,6 кгс/см2), с дальнейшей проверкой в течении 2 часов и максимальным падением 0,02 МПа (0,2 кгс/см2)

Обратите внимание, что для тестирования отопления и водопровода из пластиковых труб, время выдержки тестового давления 30 минут. Если за это время никаких отклонений не обнаружено, система считается успешно прошедшей опрессовку. Но испытание продолжают еще 2 часа

И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2)

Но испытание продолжают еще 2 часа. И за это время падение давления в системе не должно превышать норму — 0,02 МПа (0,2 кгс/см2).

Таблица соответствия разных единиц измерения давления

С другой стороны, в СНИП 3.05.01-85 (п 4.6) есть другие рекомендации:

  • Испытания систем отопления и водоснабжения проводить давлением в 1,5 от рабочего, но не ниже 0,2 МПа (2 кгс/см2) .
  • Система считается исправной, если через 5 минут падение давления не превысит 0,02 МПа (0,2 кгс/см).

Какими нормами пользоваться — вопрос интересный. Пока действуют оба документа и определенности нет, так что правомочны оба. Надо подходить к каждому случаю индивидуально, учитывая максимальное давление, на которое рассчитаны ее элементы. Так рабочее давление чугунных радиаторов — не более 6 Атм, соответственно, испытательное давление будет 9-10 Атм. Примерно также стоит определяться со всеми другими компонентами.

https://youtube.com/watch?v=ruN3puj3EyU

Формы актов (бланки) для ведения исполнительной документации в строительстве

Тепломеханические решения котельных

Акт готовности фундамента (опорных конструкций) под монтаж скачать формат doc

Акт проверки установки оборудования на фундамент скачать формат doc

Акт внутреннего и наружного осмотра котла до монтажа скачать формат doc

Акт гидравлического испытания водогрейных котлов скачать формат doc

После того как все монтажные работы по обустройству водопроводной коммуникации будут завершены необходимо провести итоговое тестирование всей системы с тем, чтобы сдать её в эксплуатацию в надлежащем виде. Испытания проводятся с целью выявления возможных дефектов в работе коммуникации и их последующего устранения. Этапы выполнения работ по проверке и полная информация по ней заносятся в бланк акта, утвержденного СНиП. Образец или пример документа можно увидеть в нашем материале ниже.

О том, как правильно заполнить бланк документа испытания водопроводной системы и что представляют собой подобные работы, в нашей статье.

Способы проведения диагностики

  1. Испытание водой – это основной метод, с помощью которого производится испытание всех контуров. При этом вода должна закачиваться в нижнюю часть труб через кран. Допускается закачка жидкости как автоматическим, так и ручным насосом-опрессовщиком. Преимущество такого способа заключается в том, что выполнить все работы очень просто, да и эффективность обнаружения протечек на высоте. Дело в том, что на трубах сразу появятся следы жидкости.
  2. Испытание с помощью воздуха – метод не очень эффективный, так как достаточно сложно обнаружить протечки. Зато допускается использовать такую методику при отрицательных температурах – воздух ведь не замерзнет. Чтобы нагнетать воздух в систему, применяется компрессор. Он соединяется при помощи переходника к трубопроводу. Для того чтобы найти место утечки, нужно прислушиваться. Как только найдете примерное нахождение утечки, используете раствор из мыла.

Что такое промывка и опрессовка

Промывка и опрессовка систем отопления проводится в тех случаях, когда слой отложений в трубах становится слишком большим, для того, чтобы они могли продолжать функционировать. В качестве профилактики такие мероприятия проводятся редко, так как это удовольствие достаточно трудоемкое и дорогостоящее. Для гидропневматической промывки используются растворы кислот, которые выводят налет со стенок трубопровода наружу. Частички металла цепляются на внутренние стенки труб, тем самым уменьшая их диаметр. Это приводит к:

  • повышению давления;
  • увеличению скорости теплоносителя;
  • уменьшению КПД;
  • повышению расходов.

Что такое опрессовка системы отопления – это обыкновенное тестирование, по итогам которого можно сказать, безопасно ли пользоваться таким оборудованием или нет, а также выдерживает ли оно нужные нагрузки. Ведь никто не хочет стать жертвой разгерметизации контура и оказаться пациентом ожогового отделения. Опрессовка системы отопления проводится согласно СНиПам. Она является обязательной процедурой. После нее выдается документ, подтверждающий техническую исправность контура. Вот основные случаи, когда проводится опрессовка системы отопления:

  • при сборке нового контура и сдачи его в эксплуатацию;
  • после проведенных ремонтных работ;
  • профилактические проверки;
  • после чистки труб кислотными растворами.

Опрессовка системы отопления, проводится согласно СНиП № 41–01-2003 и № 3.05.01–85, а также правилам технической эксплуатации тепловых энергоустановок.

Из этих правил известно, что такое действие, как опрессовка системы отопления осуществляется либо воздухом, либо жидкостью. Второй метод называется гидравлическим, а первый – манометрическим, он же пневматический, он же пузырьковый. Правила опрессовки системы отопления гласят о том, что испытания водой могут проводиться, только если температура в помещении будет выше пяти градусов. В противном случае есть риск того, что вода в трубах замерзнет. Опрессовка системы отопления воздухом снимает эту проблему, она проводится в холодное время года. На практике гидравлическая опрессовка системы отопления применяется чаще, так как все стараются выполнить необходимые плановые работы до наступления отопительного сезона. Зимой выполняется только устранение аварий, если таковы возникли.

Приступать к опрессовке отопительной системы можно лишь тогда, когда от контура отсечены котел и расширительный бачок, в противном случае они выйдут из строя. Как производится опрессовка системы отопления:

  • спускается вся жидкость из контура;
  • затем в него заливается холодная вода;
  • по мере заполнения спускается лишний воздух из контура;
  • после того как набралась вода, к контуру подводится нагнетатель давления;
  • как происходит опрессовка системы отопления– постепенно увеличивается количество атмосфер. При этом максимальное испытательное давление не должно быть выше, чем предел прочности разных элементов контура;
  • оставляется высокое давление на некоторое время и проводится осмотр всех соединений. Нужно смотреть не только на резьбовые соединения, а и на места где спаяны части контура.

Опрессовка системы отопления воздухом проводится еще проще. Просто слить весь теплоноситель, закрыть все выходы в контуре и нагнать туда воздуха. Но таким образом, сложнее определить неисправность. Например, если в трубах есть жидкость, то при высоком давлении она будет сочиться через возможную щель. Ее легко определить визуально. А вот если жидкости в тубах нет, соответственно, и выходить кроме воздуха нечему. При этом может быть слышен свист.

А если его неслышно, при этом стрелка манометра свидетельствует об утечке, то все соединения промазываются мыльным раствором. Для того чтобы было проще, можно проверять не всю систему целиком, а разделив ее на сегменты. В таком случае легче проводить опрессовку труб отопления и определять возможные места разгерметизации.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Что такое опрессовка системы отопления и водоснабжения?

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Последовательность опрессовки системы отопления

Данный вид работ необходимо планировать заранее и поэтому перед их проведением составляется соответствующая документация:

  1. Наряд – допуск, подписанный ответственным лицом организации, обслуживающей теплосети.
  2. Схему участков теплотрассы, где будет проведена проверка, с указанием мест выпуска давления.
  3. Список сотрудников, допущенных к проведению испытаний, включая ответственное должностное лицо.
  4. Схему нахождения специалистов на проверяемом участке с указанием средств, обеспечивающих связь между ними.
  5. Описание методики выполнения испытаний и обработки полученных данных.

Перед тем, как запустить насосное оборудование, производят визуальный осмотр соединений и состояния, в котором находятся запорные вентили. Также с целью изоляции системы обогрева от водоснабжающего трубопровода устанавливают заглушки.

Потом, согласно процедуре, отключают нагревательный котел и расширительный бачок, не чаще одного раза в течение 4 – 6 лет делают промывку труб от отложений и мусора. Эту процедуру следует выполнять, иначе по причине наличия на внутренней поверхности трубопровода толстого слоя налета значительно снижается его теплопроводность. Промывку осуществляют разными способами в зависимости от технического состояния отопительной конструкции.

При проведении гидроопрессовки промытую систему заполняют водой, после чего подключают к сливному крану компрессор. Давление поднимают до требуемого значения и наблюдают за показателями на манометре. Когда отсутствуют в трубах слабые места, которые обычно тут же дают течь, на приборе не будет замечено значительных колебаний давления. В случае сильного падения этого показателя следует отыскать место протечки, что нетрудно сделать.

Пневмоопрессовку выполняют при помощи специального насоса. Чтобы легче отыскать дефекты в местах соединений, на них нужно перед испытаниями нанести мыльный раствор. Насос подсоединяют к системе и в трубы нагнетают воздух. Последующие действия аналогичны тем, что и при проведении гидроопрессовки. При этом необходимо помнить о соблюдении техники безопасности.

Когда обнаружены порывы или непрочность соединений, дефекты следует устранить и затем вновь провести проверку. Данную процедуру повторяют до тех пор, пока система не станет абсолютно герметичной.

Это важно знать: Налог при получении квартиры в наследство

Опрессовка производится силами специалистов организаций, у которых имеется доступ, соответствующие знания и навыки. Они должны уметь соблюдать последовательность рабочих мероприятий при условии обеспечения безопасности. В завершение заполняют бланк акта опрессовки системы отопления.

Порядок и особенности проведения опрессовки систем отопления

Нормативные акты регламентируют проведение опрессовки системы отопления под различным давлением, определяемым по типу применяемого оборудования и назначению магистрали.

В частности:

  • узел подачи тепла в строение требует давления в 16 атмосфер;
  • конструкции теплоснабжения, вентиляции, ИТП, тепловые схемы в многоэтажных строениях опрессовываются под давлением в 10 атмосфер;
  • автономные схемы в частных домах под давлением в 2-3 атмосфер;
  • магистрали в новостройках требуют подачи прессовочного давления в 1,5-2 раза выше рабочих показателей;
  • магистрали в старых, ветхих строениях опрессовываются под давлением со сниженными показателями на 1,15-1,5 раз;
  • если в строении установлены чугунные батареи, диапазон показателей давления не может быть выше 6 атмосфер, для систем с конвекторами – не более 10 атмосфер.

Порядок работ по опрессовке следующий:

  1. Заполнить магистраль водой. Если в процессе эксплуатации в качестве теплоносителя предполагается использовать антифриз, то опрессовка выполняется сначала водой, а только потом антифризом.
  1. При подготовительных работах действующей системы отопления к сезону, теплоноситель сливается, затем трубопровод, радиаторы заполняются чистой водой. Заполнять жидкостью конструкцию нужно через нижнюю точку котельной или теплового узла, где установлен сливной шаровой кран.
  2. В процессе залива воды открываются краны для стравливания воздуха. Это могут быть автовоздушники на стояках отопления, в верхних точках ответвления трубопровода или краны Маевского на батареях.
  1. После залива воды нагнетается нужный показатель давления. Процесс следует контролировать измерительными манометрами. Параллельно производится визуальное обследование узлов и трубопроводов на предмет обнаружения протечки.
  1. После достижения максимально разрешенного показателя опрессовочного давления систему выдержать минимум 30 минут. При отсутствии протечек, поддержании нормативного показателя давления без снижения уровня в течение получаса система признается прошедшей опрессовку.

При выявлении течи, прочих дефектов магистрали в процессе проведения гидравлических испытаний систему ремонтируют, затем испытания проводятся по новой. После завершения опрессовки составляется и подписывается акт опрессовочных работ по форме нормативных документов.

Описание процесса – что это такое

Под опрессовкой следует понимать процесс проверки работоспособности оборудования или трубопровода путем нагнетания воды или воздуха под высоким давлением. Другими словами система проверяется на прочность и плотность способом неразрушающего контроля. Идея опрессовки заключается в следующем: отсутствие протечек при повышенном давлении рабочей среды гарантирует бесперебойную работу системы в нормальном режиме.

Очень важно понимать, что опрессовка здания подразумевает комплексное выполнение следующих действий:

  • Испытание трубопроводов с одновременной промывкой системы.
  • Ремонт или замена некоторых элементов.
  • Обновление изоляции.

В частном секторе опрессовка выполняется в системах отопления, водоснабжения и канализации, а также в контуре ГВС.

Гидравлические испытания проводятся со следующей целью:

  • Проверить на прочность корпуса и стенки трубных участков, радиаторов и теплообменников, а также запорной арматуры.
  • Определить степень герметичности соединения различных узлов системы.
  • Проверить работоспособность разных кранов и датчиков.

В процессе эксплуатации трубы подвергаются воздействию коррозии и механическим повреждениям, не исключено наличие заводского брака. Все это приводит к появлению слабых участков, включая места обвязки котлов и арматуры, сборные фитинги и места соединений. В результате воздействия высоких температур и гидравлических ударов на слабых участках появляются протечки, которые помогает выявить опрессовка котла и опрессовка батарей.

Какой нужен инструмент для испытаний?

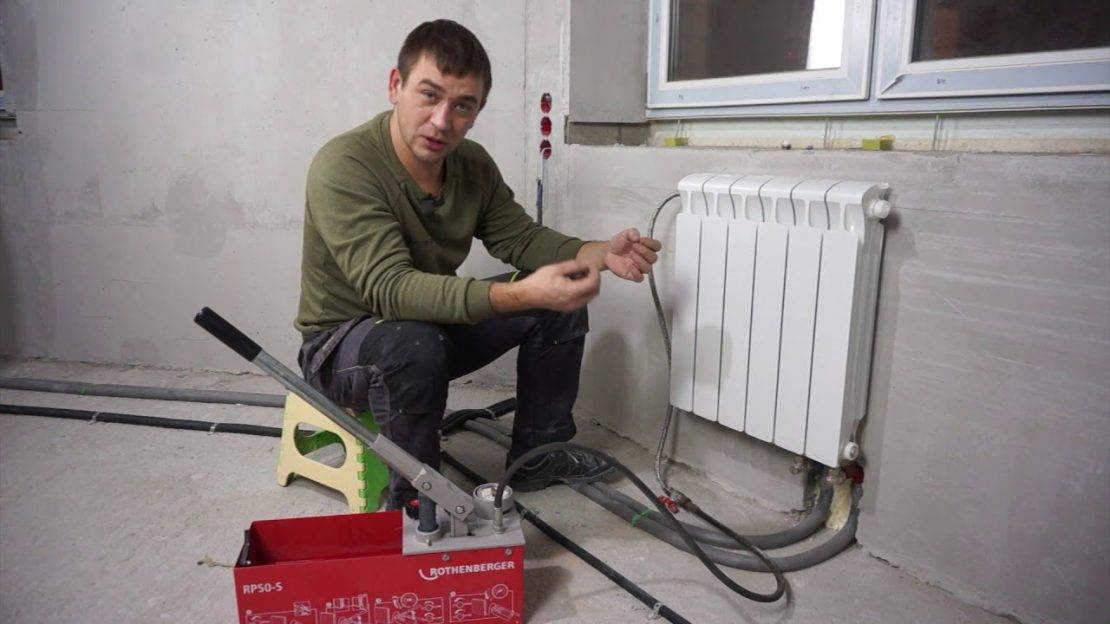

А теперь давайте поговорим о том, какое оборудование для опрессовки используется при проведении работ. Чтобы выполнить гидравлические испытания, нужно использовать специальной конструкции насосы (они называются опрессовщиками). Можно встретить две модификации – электрические и ручные.

Ручные насосы – это кювета в виде прямоугольника, в нее заливается вода, которая далее нагнетается в систему отопления. На боку ставится насос плунжерного типа, на нем сверху находится рукоять. Именно с ее помощью и приводится в движение плунжер насоса. На корпусе имеются манометры, с их помощью контролируется давление жидкости, нагнетаемой в систему. Один запорный вентиль позволяет отсекать воду после того, как будет завершена закачка в трубы. Второй вентиль позволяет сливать из бака жидкость.

У плунжерных насосов принцип действия точно такой же, как у простых поршневых, которые используются для накачивания велосипедных или автомобильных камер. Но есть и отличие – в конструкции плунжерного насоса имеется цилиндрический стальной поршень, который перемещается в корпусе с минимальным зазором. Именно с помощью этого получается накачивать в систему отопления жидкость давлением до 60 бар.

Самый главный недостаток у ручных механизмов – это то, что нужно большое время для проведения работ по опрессовке. Причем время проведения испытания зависит от того, какая длина у отопительных контуров. Порой для полного наполнения нужно затратить несколько часов. Представьте, сколько сил вы потратите, чтобы дергать рукоять.

Именно с целью уменьшения затрат и автоматизации процесса используются специалистами электрические насосы. Работают они по такому же принципу, как и ручные, только мускульная сила заменяется электроприводом. Автоматические системы хороши тем, что вы можете задать необходимый уровень нагнетаемого давления. Как только он будет достигнут, происходит отключение всего оборудования.

Автоматические устройства могут закачивать жидкость под давлением 40-100 бар. Но есть и промышленные образцы, которые способны создавать давление вплоть до 1000 бар.

Обратите внимание на то, что Минэнерго устанавливает требования, согласно которым необходимо использовать манометры для контроля только пружинного типа, класс точности у них должен быть 1,5. Длина окружности корпуса должна быть более 160 мм

Шкала должна быть рассчитана на измерение напора, величина которого не менее 4/3 от минимального, цена деления менее 0,1 бара.

Какое давление должно быть в системе отопления многоквартирного дома

Информацию о величине испытательного давления при опрессовке системы отопления должны знать застройщики в обязательном порядке. В регламентирующих документах сказано, что проверка выполняется давлением, которое превышает рабочие показатели в 1,25-1,5 раза. Об этом сказано в соответствующих Санитарных Нормах и Правилах, а также в «Правилах технической эксплуатации тепловых энергоустановок».

Чтобы определить рабочее давление системы, необходимо ориентироваться на этажность дома. В автономном отоплении частного дома высотой не больше 3 этажей давление не превышает 2 атмосфер. При этом регулировка проводится автоматически, избыточное давление сбрасывается специальным клапаном. В домах до 5 этажей показатель рабочего давления может составлять около 6 атмосфер. В зданиях высотой более 8 этажей системы имеют рабочее давление до 10 атмосфер.

Однако для проведения опрессовки системы отопления в многоквартирном доме важно знать и максимальный порог испытательного давления. Эти данные дает организация, которая занималась разработкой проекта.

При определении, какое давление опрессовки системы отопления воздухом может быть максимальным, во внимание принимаются характеристики всех элементов, входящих в состав отопительной системы. В частности речь идет о трубах, теплогенераторах, отопительных приборах и различной арматуре

Чтобы не причинить вреда отоплению при проведении опрессовки, вводятся ограничения максимального пробного давления. К примеру, для чугунных радиаторов можно использовать давление не более 6 атмосфер, а для панельных – не больше 10 атмосфер.

Последовательность действий при гидравлических испытаниях системы отопления

Осуществляется осмотр всей системы отопления на наличие утечек, а также состояние изоляционных материалов (утеплители труб должны плотно прилегать к трубам, не допускается наличие разорванных, свисающих остатков утеплителя).

Подготовка системы отопления к опрессовке.

Производится осмотр измерительных приборов (манометры, термометры) и запорной арматуры. Если проводятся гидравлические испытания старой системы отопления (эксплуатирующейся не первый отопительный сезон), то при осмотре на задвижках могут быть обнаружены вышедшие из строя сальники, прокладки, «прикипевшие» гайки и болты, которые должны быть заменены на новые. Распространенным вариантом являются чугунные задвижки, однако срок их эксплуатации в 3-4 раза меньше, чем у фланцевых стальных кранов, поэтому рекомендуется использовать именно стальные задвижки.

Примечание! Год выпуска или год заводских испытаний манометра должен соответствовать году проведения опрессовки системы отопления. Если манометр был произведен не в год проведения опрессовочных работ, а ранее, то такой прибор необходимо заменить на более новый. Помимо это, манометр должен быть разметом не менее 10 см, с классом точности более 1,5.

Через спускной кран в нижней точке, система заполняется теплоносителем. При этом, заполнение осуществляется снизу вверх, что позволяет постепенно стравливать воздух. Если же заполнение производит сверху вниз, то возникает высокая вероятность того, что в системе останется воздух. Далее при помощи ручного или электрического опрессовочного насоса теплоноситель уплотняется, тем самым повышается давление в системе.

После того, как насос накачал нужное давление, необходимо оставить систему на 15-30 мин. Если за это время стрелка манометра не опускается, а остается на прежнем уровне, система прошла испытания.

Ручной опрессовочный насос PR 50 в ЦТП (центральном тепловом пункте).

В случае, если стрелка манометра опустилась, это означает, что где-то в системе есть течь. Для ее обнаружения необходимо обойти все помещения здания и проверить все стыки и соединения. После того, как место неисправности было обнаружено, необходимо полностью (а если есть возможность, то частично) слить теплоноситель из отопительного контура и устранить неисправность. Процесс гидравлических испытаний системы отопления повторяется до тех пор, пока давление на манометре падать не будет. После завершения работ составляет акт гидравлического испытания трубопроводов, который подписывается обеими сторонами, Заказчиком и Исполнителем.

Давление необходимо повышать ориентируясь на паспорт радиаторов, установленных в конкретном здании:

  • Для чугунных радиаторов – от 6 до 18 атмосфер (в зависимости от производителя радиаторов, но берется наименьший показатель, указанный производителем);
  • Для стальных радиаторов – до 10 атм.
  • Для фанкойлов – до 10 атм.

Течь из лопнувшего коллектора.

Примечание! Как уже было отмечено выше, опрессовка теплового узла производиться отдельно, т.к. запорная арматура способна держать более высокое давление (10-16 атмосфер). Также, как в случае с радиаторами, при гидравлических испытаниях теплового узла необходимо взять наименьшее давление, т.е. не более 10 атм.

Если работы осуществляются в частном доме, где рабочее давление не поднимается выше 2 атмосфер, опрессовка может проводиться без насоса, а простым заполнением системы из водопровода.

Важно! Согласно СНиП опрессовка системы отопления осуществляется с запасом 25% (1,25) от рабочего давления, однако не более давления, которое записано в паспорте прибора.

SY-25. Давление — 25 bar.

Давление в отопительной системе зависит от количества этажей в здании:

  • 1-4 этажа – не выше 3 атмосфер;
  • 5-10 этажей – 5-6 атмосфер;
  • 10-25 этажей – до 10 атмосфер.

Важно! Особое внимание следует уделить опрессовке теплых полов с бетонной «мокрой» стяжкой. В случае, если некачественно смонтированный теплый пол уже залит бетоном и только после этого было обнаружено снижение давления с системе, то устранение такой неисправности требует больших трудовых и денежных затрат, т.к. обнаружение течи предполагает вскрытие бетонной стяжки.

обнаружение течи предполагает вскрытие бетонной стяжки.
