Система отопления Тихельмана: схема подключения, плюсы и минусы, монтаж

Схема устройства петли Тихельмана в доме

Если используется схема отопления Тихельмана для двухэтажного дома, то в процессе монтажа придерживаются следующих правил:

1. Главный элемент системы – гидравлический насос.
2. Обязательно делается общий стояк, а для каждого этажа прокладывается своя отдельная петля.
3. На разных этажах энергопотери будут значительно отличаться, поэтому радиаторы и диаметр труб подбираются отдельно для каждого этажа.
4. Разделительные схемы позволяют выполнять балансировку поэтажно и существенно упрощают настройку всей системы.
5. На каждом этаже в контуре попутки должен быть установлен балансировочный кран. Для двухэтажных построек эти краны можно установить рядом в помещении котельной.

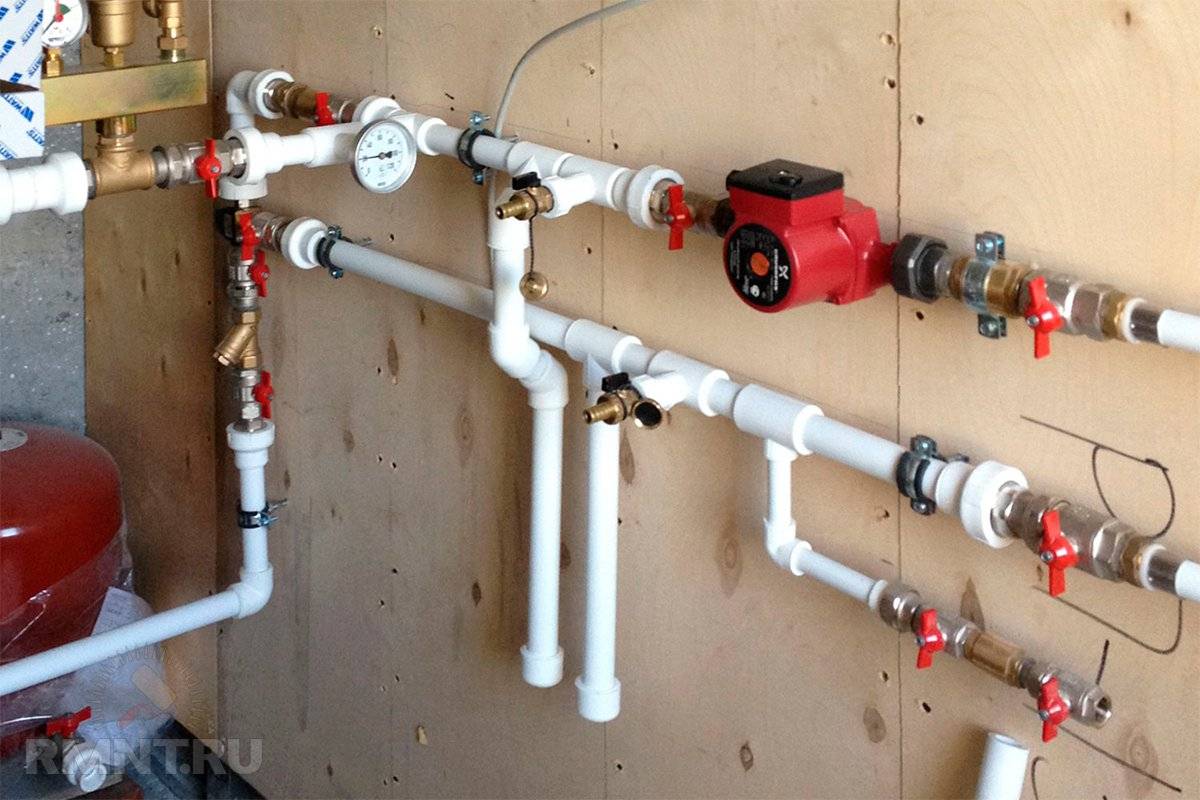

Обвязка котла

Двухтрубные системы с попутной циркуляцией теплоносителя могут быть закрытыми и открытыми.

На выходе подающего трубопровода из котла устанавливаются приборы безопасности:

• предохранительный клапан;
• автоматический воздухоотводчик;
• манометр.

В открытых системах выход подающего трубопровода организовывается в виде вертикального канала, в верхней точке которого устанавливается расширительный бак. После него подающая труба идет в разводящую сеть.

На обратном трубопроводе монтируется циркуляционный насос. При определении его производительности учитывают гидравлическое сопротивление системы. Перед насосным оборудованием устанавливается фильтр грубой очистки. После насоса монтируют тройник для присоединения расширительного бака, а также манометр для определения давления в нижней точке системы. В этом же месте выводится патрубок для слива или заправки контура теплоносителем.

Схема самотечной отопительной системы с естественной циркуляцией

В качестве запорной арматуры используются шаровые краны с полным проходом. Они монтируются в следующих местах:

• с двух сторон от насосного оборудования;
• на заправочном патрубке;
• на отводе расширительной емкости;
• в тех местах, где котел подключается к контуру.

Иногда в котельной на байпасе устанавливают закрытый клапан, который срабатывает при остановке циркуляции теплоносителя. Его врезают до циркуляционного насоса. Байпас защищает систему от работы вхолостую и температурного шока.

Трубопроводы

Если монтируется отопление (петля Тихельмана для двухэтажного дома), то при выборе сечения трубопровода учитывают теплопотери и площадь помещения:

1. Если тепловые потери не превышают 15 кВт при отапливаемой площади 150 м², то подойдут трубы, внутренний диаметр которых равен 2 см. В большинстве случаев именно они применяются для устройства внутренней магистрали в системе с количеством радиаторов не более 8 штук. При такой площади отопления подойдет насос 25-40.
2. Если теплопотери находятся в пределах 15-27 кВт, а площадь дома не превышает 250 м², подойдут трубопроводы с внутренним диаметром 2,5 см. Это позволит оптимизировать работу насосного оборудования. При площади дома не более 250 квадратов используют насосное оборудование 25-60.

При проведении необходимых расчетов диаметр трубопровода можно уменьшить. При этом стоит учитывать, что подающий трубопровод, идущий к последнему радиатору, должен иметь сечение не менее 1,6 см.

Арматура

Для правильной работы радиаторов их обязательно укомплектовывают регулировочной арматурой. Благодаря этому температурный режим можно отрегулировать в каждой отдельной комнате.

Чтобы отрегулировать перепады давления в отопительных приборах, можно установить в каждом радиаторе отличающееся число секций. Но для этого нужно выполнить правильные расчеты. Если есть вероятность ошибки, то лучше установить на приборы регулировочные клапаны

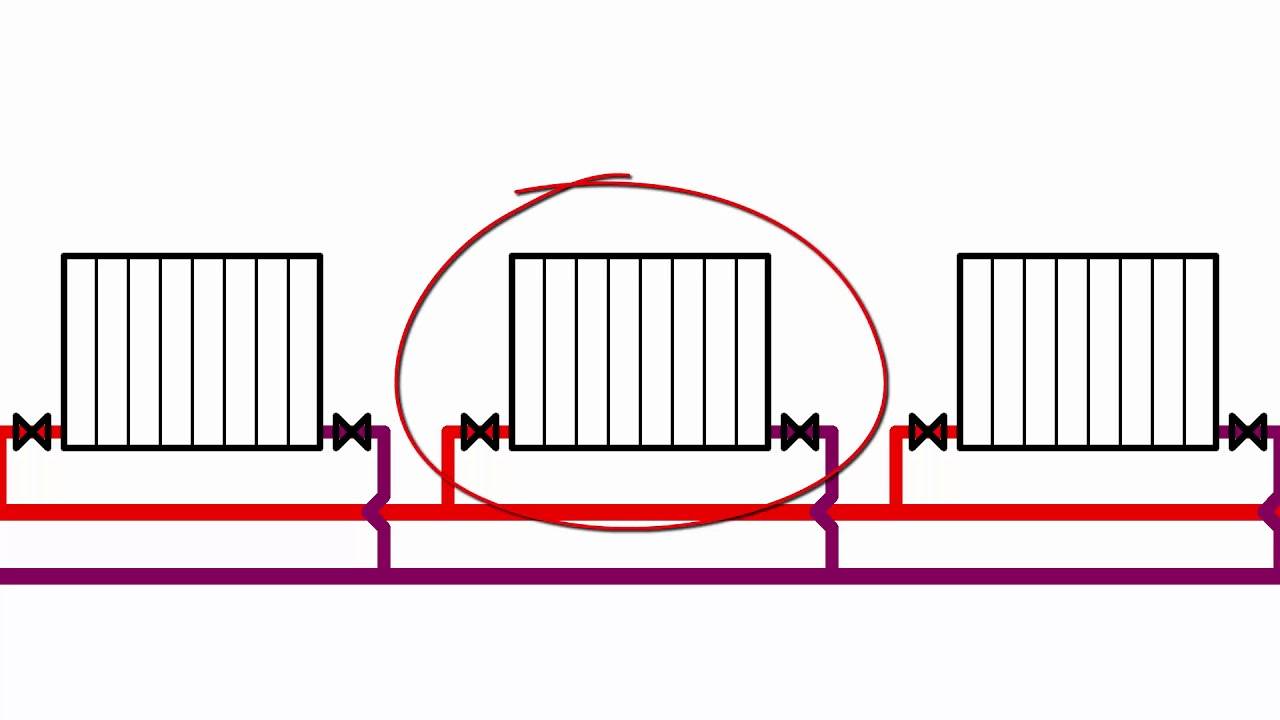

Особенно это важно сделать на первых радиаторах с каждого края

Для балансировки петли Тихельмана могут использоваться методы статической регулировки. В этом случае вместо регулировочных клапанов используют вставки, которые уменьшают условный проход на заданную величину. Кольцевые уплотнения с разным диаметром можно изготовить самостоятельно. Они устанавливаются в месте резьбового подключения батареи.

Плюсы схемы

Все больше владельцев частных домов решают устанавливать системы отопления по попутной схеме Тихельмана. Это неудивительно, она обладает довольно большим рядом плюсов:

Наверное, самым главным достоинством этого метода является то, что такая система отопления позволяет всем приборам отопления работать максимально эффективно.
Например, подающая и обратная магистрали подключаются вместе, идя в одном направлении цепи радиаторов, отдача тепла каждого последующего радиатора уменьшается, последний может вообще остаться холодным;
Трубы идут по двум отдельным цепям в одном направлении, КПД радиаторов становится заметно выше, продолжая уменьшаться;
Благодаря петле Тихельмана радиаторы способны работать на 100%;
Система имеет адаптивный характер, для установки подойдут маленькие и большие помещения бытового или промышленного назначения;
Каждый радиатор дает одинаковое количество тепла, поэтому помещение прогреется равномерно;
Способ прост в исполнении, не имеет сложных этапов, важно лишь следовать технологии;
Присутствует возможность установки дополнительных устройств отопления;
Так как радиаторы уже сбалансированы, не требуется тратить время на их балансировку ради равномерного прогрева, установка системы не требует покупки каких-либо дополнительных элементов;
Отопление, установленное по схеме Тихельмана, прослужит очень долго.

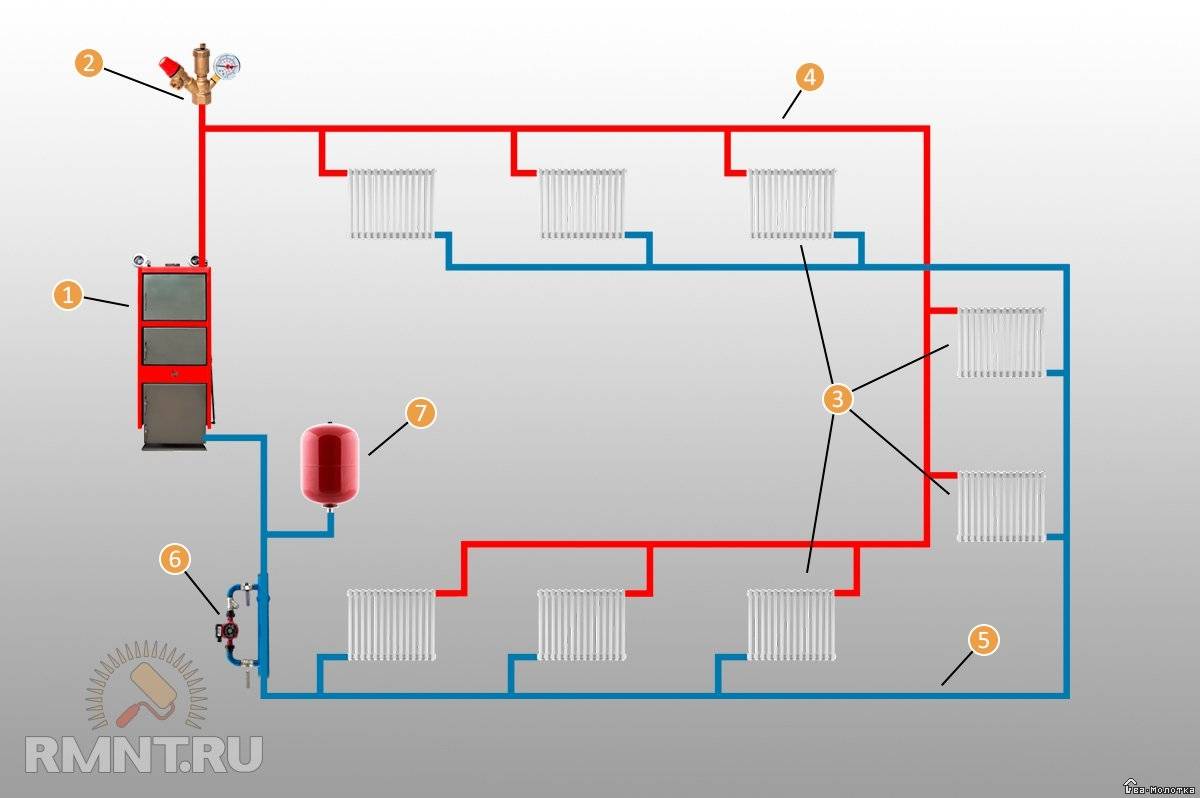

Принципиальная схема отопления Тихельмана

Алгоритм выполнения монтажных работ

Монтаждвухтрубной попутной системы отопления ведется в соответствии с определенным алгоритмом, где начальным этапом является подбор диаметра труб, а конечным – установка циркуляторного насоса.

Расчет диаметра трубопровода

Есть научно обоснованный способ расчета. Сечение трубы выбирается, исходя из объема теплоносителя, проходящего по трубе в единицу времени. Расчет начинают от дальнего радиатора по формуле:

G=3600×Q/(c×Δt), (1)

где: G − расход воды на обогрев дома (кг/ч);

Q − тепловая мощность, требуемая для обогрева (кВт);

c − теплоемкость воды (4,187 кДж/кг×°C);

Δt − разность температур между горячим и холодным теплоносителем, принимается равной 20 °C.

Далее вычисляют сечение труб по формуле:

S=GV/(3600×v), (2)

где: S − площадь поперечного сечения трубы (м2);

GV − объемный расход воды (м3/ч);

v − скорость движения воды, находится в диапазоне 0,3−0,7 м/с.

Полученная цифра – это сечение, исходя из него, подбирают внутренний диаметр трубопровода.

Такой расчет ведут по всем радиаторам до котла.

При расчете также можно ориентироваться на таблицу зависимости внутреннего диаметра трубы от тепловой нагрузки.

Таблица зависимости внутреннего диаметра трубы от тепловой нагрузки

Можно учитывать следующие ориентиры:

1. При потерях тепла до 15 кВт (150 м кв.) площади подойдут трубы диаметров 20 мм.
2. При потерях от 15 до до 27 кВт (до 250 м кв. площади) потребуются трубы диаметром не менее 25 мм.

Провести расчет по приведенным формулам или гидравлическим таблицам для домовладельца является сложной задачей, поэтому можно основываться на рекомендуемых диаметрах труб.

Диаметр трубопровода должен быть одинаковый на всем его протяжении для обеспечения стабильной работы батарей. Рекомендуемый минимальный внутренний диаметр труб -20 мм.

Необходимо соблюдать следующие условия:

• Трубы класть под напольным покрытием для избегания высотных обводов. Если это невозможно, то нужно учитывать конфигурацию дома и максимально стремиться к одинаковой высоте прокладки труб.
• Материал труб – металлопластик или полипропилен с армированием алюминиевой фольгой. Такие трубы прочнее и прослужат долго.
• Радиаторы ставят биметаллические или стальные с нижней системой подключения. У таких батарей выше гидравлическое сопротивление, что балансирует систему. Мощность радиаторов должна быть одинакова по всей площади дома.
• На каждую батарею ставят балансировочный кран на обратке. Желательна установка терморегуляторов.

Установка котла

Помещение, где ставится котел, должно иметь высоту не менее 2,5 м. Объем помещения рекомендуется от 8 кубометров. Водогрейный котел требуется подбирать в зависимости от площади отапливаемого дома.  Мощность котла для обогрева 10 кв. м. равна 1 кВт. Исходя из этого, подбирается мощность для всей системы.

Обвязка котла состоит из комплекта запорной арматуры, ее устанавливают в нескольких местах:

1. На патрубке подпитки.
2. По обеим сторонам насоса.
3. У расширительного бака.
4. На трубах, идущих от котла.

Протягивание магистрали

При монтаже магистрали попутной разводки системы отопления необходимо учесть следующее:

• Отводящую ветку магистрали надо располагать ниже подающей.
• Трубопроводы подачи и отвода тепла должны быть параллельны друг другу.
• Бак расширительный должен быть установлен выше котла отопления.
• На замыкающих радиаторах нужно установить вентили для спуска воды. Рекомендуется установить на каждой батарее термостатическую головку для обеспечения комфортности температуры.
• При прокладке магистрали прямые углы исключены во избежание возникновения воздушных пробок в системе.
• Расширительный бак должен устанавливаться в отапливаемом помещении.
• Все диаметры труб, фитингов и кранов должны соответствовать друг другу. Нельзя ставить трубы разного диаметра из-за попытки сэкономить. Нарушится давление воды в системе.

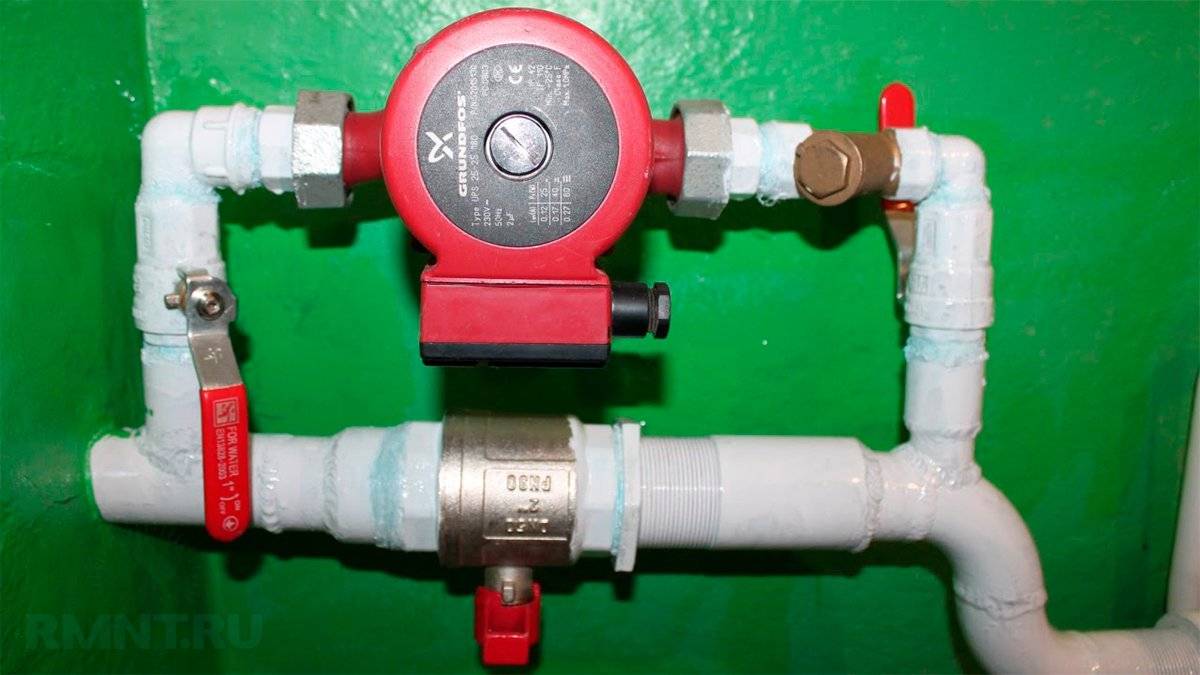

Установка циркуляционного насоса

Рассчитывать на естественную циркуляцию неразумно, так как в попутной системе отопления расположено 10 и более батарей. Гравитация не сможет сработать без принудительного давления. Циркуляционный насос устанавливают на обратной ветке возле котла. Насос врезается при помощи байпаса и трех вентилей. Рекомендуется установить фильтр.

Циркуляционный насос устанавливается на каждом этаже

Попутную систему отопления устанавливают в одно этажных и двухэтажных домах. В двухэтажных строениях при установке нужно учитывать некоторые нюансы:

• Циркуляционный насос устанавливается на каждом этаже. Если возникнет поломка в пределах одного этажа, на другом отопление будет полноценно работать.
• Для каждого этажа рекомендуется монтаж по отдельной схеме.

Обвязка котельной

Двухтрубная система с попутным движением теплоносителя может быть как открытой, так и закрытой. Как мы уже говорили, основным функционирующим элементом служит насос, поэтому его установки не избежать. На естественную циркуляцию не стоит рассчитывать даже при правильно организованной верхней разводке труб. Как мы уже говорили, типичная петля Тихельмана содержит 10 и более радиаторов, продавить такое плечо только гравитационным перемещением маловероятно.

На выходе подачи котла устанавливается традиционная «тройка» безопасности: автоматический воздухоотводчик, стравливающий клапан и манометр. Для открытых систем выход подачи должен быть организован вертикальным каналом до высоты образования уклона, в самой верхней точке устанавливается открытый расширительный бак. Далее труба подачи направляется непосредственно в разводящую сеть.

На обратке котла устанавливается один циркуляционный насос, производительность которого определяется гидравлическим сопротивлением всей системы. Непосредственно перед насосом располагается сетчатый фильтр, а сразу после насоса — тройник для подключения расширительного бака и манометр нижней точки. Также в этом месте выводится заправочный патрубок.

Запорная арматура котельной представлена полнопроходными шаровыми кранами, которые устанавливаются:

• по обе стороны от насоса
• на отводе расширительного бака
• на заправочном патрубке
• в точках подключения котла к магистрали

Дополнительно в котельной может быть установлена связывающая байпасная трубка, в разрыв которой монтируется электрический нормально закрытый клапан, срабатывающий при остановке циркуляции. Врезка байпаса должна осуществляться до циркуляционного насоса: байпас предназначен для защиты от температурного шока и шунтирует он теплообменник котла от магистрали, а не наоборот.

Система Тихельмана хороша также и тем, что при относительно высокой мощности радиаторной сети возможна работа от котла со встроенным комплексом гидротехнического оборудования. Однако при необходимости согласовать работу радиаторной сети и теплого пола каждое плечо системы оснащается собственным циркуляционным насосом. Если производительность в плечах существенно отличается, необходима установка гидрострелки.

Преимущества и недостатки системы отопления Тихельмана

Системы Тихельмана широко используется при монтаже систем отопления с большим количеством радиаторов (от 8 приборов и более), балансировка которых может представлять определенные трудности.

Использование системы Тихельмана дает отличный результат, но при этом нельзя забывать о недостатках, среди которых следует особо выделить:

• Большую протяженность трубопровода- в среднем на петлю Тихельмана уходит на 15-20% больше труб
  , чем на монтаж тупиковой схемы.
• Невозможность монтажа повсеместно – действительно, во многих домах архитектура просто не позволяет проложить петлю трубопроводу по периметру строения.

Заключение

Система отопления по Тихельману это вариант двухтрубной системы отопления, не нуждающейся в балансировке. Она отлично подходит для одноэтажных строений и может с успехом использоваться для отопления загородных домов и дач.

Действительно, система Тихельмана стоит немного дороже обычной двухтрубной системы отопления, но она проста в эксплуатации.

термостатический клапанhttp://teplonostd.ru/

Области применения петли Тихельмана

Увеличенный расход материалов не всегда лучше, поэтому система Тихельмана в двухэтажном доме применяется редко. Исключение составляет магистраль с размещением радиаторов по периметру строения. Кольцевая система потребует значительных затрат на материалы, но обустройство замкнутого кольца выполняется только при отсутствии помех в виде дверных проемов, окон «в пол». Придется укладывать еще одну магистраль для возврата теплоносителя в прибор нагрева.

Если петля удлиняется, удаляется от нагревателя, повышается сечение труб или подбирается мощный циркуляционный насос, в противном случае система не сможет работать в полную силу.

Для снижения расходов теплоносителя в зоне подключения первых батарей диаметр трубопровода следует уменьшить, это поможет сохранить напор воды на последующих участках. Уменьшение диаметра производится только по предварительным расчетам, иначе радиаторы, удаленные от прибора нагрева на значительное расстояние, не получат теплоноситель в достаточном объеме.

Получается, что применять двухтрубную проводку с попутным током воды можно лишь при общей протяженности магистрали от 70 метров, на которой устанавливается от 10 радиаторов. В противном случае попутная разводка не оправдает вложенных средств.

Основные виды отопления

Однотрубная система отопления доставляет теплоноситель от котла к первому радиатору, из которого несколько остывший теплоноситель попадает в следующий и так далее по цепочке. Снижая температуру от радиатора к радиатору, теплоноситель возвращается обратно в котел. В результате первые в цепочке радиаторы имеют самую высокую температуру, а последние, соответственно, самые холодные. Эту проблему пытаются решать установкой на радиаторы дополнительной регулирующей арматуры и изменять диаметр труб, оборудовать байпасы и увеличивать размеры батарей в конце, чтобы увеличить теплоотдачу. Однотрубная система экономна при приобретении и монтаже, так как требуется не много труб и других расходных материалов, а значит и цена монтажа также будет ниже. Однако в больших зданиях, где требуется установка большого числа радиаторов, эта схема нивелирует КПД самых лучших и экономичных котлов, заставляя их работать на максимуме, и при этом все равно получать в «обратке» драматически остывший теплоноситель и холодные батареи в части отапливаемых помещений.

Двухтрубная система же предусматривает одновременную подачу горячего теплоносителя от котла через общую «горячую» трубу (коллектор) индивидуально к каждому из радиаторов. При этом каждый радиатор своим индивидуальным «выходом» подключается не к следующему радиатору, а в другую трубу – «обратку», к которой подключены «выходы» всех остальных радиаторов. Таким образом, происходит одновременный «сбор» остывшего теплоносителя из каждого из этих радиаторов в общий контур, возвращающий теплоноситель обратно в котел на подогрев. Теоретически это позволяет каждому радиатору получить теплоноситель одинаково высокой температуры, и вместо передачи его уже чуть остывшим следующему радиатору, сразу отдавать в «обратку».

Однако при практической реализации этой схемы возник ряд проблем. Прежде всего, в классической двухтрубной системе первый радиатор на получении теплоносителя являлся первым же и «отдавателем» в «обратку», а последний радиатор, получавший теплоноситель, становился также последним и на «обратке» тоже. Схема фактически оказалась тупиковой, и наилучшая циркуляция теплоносителя происходила на первом радиаторе, а наихудшая, прогнозируемо, на последнем – в «тупике». В борьбе с этим недостатком комбинировали различные диаметры труб, устанавливли ограничители давления, увеличивали размеры «тупиковых» радиаторов, однако слишком значительным уличшением результатов похвалиться не могли. Кроме того, двухтрубная система является заметно дороже и сложнее в монтаже, чем однотрубная, и по количеству необходимых труб, и по их разному диаметру, и по необходимости приобретать различного рода регулирующую арматуру.

Однотрубная система отопления. Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

1. Повысить температуру нагрева воды . Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
2. Увеличить тепловую мощность оконечных отопительных приборов . Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
3. Включение в систему циркуляционного насоса . При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

• значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
• возможность подключать отопительные приборы как последовательно, так и параллельно;
• можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки :

• длительный прогрев всего объема теплоносителя после холодного запуска;
• если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать . Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
• при необходимости ремонта одного участка придется выключать всю систему.

Масляные электрические радиаторы отопления помогут быстро нагреть холодное помещение.

Отопление частного дома без газа и электричества сделать не так сложно, читайте нашу статью .

Как выбрать котлы для отопления на дровах и электричестве, читайте здесь .

Способы обеспечения циркуляции теплоносителя

Для обогрева помещений нагретый теплоноситель должен перемещаться в системе, перенося тепло от источника его образования к отопительным приборам — радиаторам. Такое перемещение, называемое циркуляцией, может возникать за счёт разности давления носителя тепла в нагретом и охлаждённом состоянии. В этом случае речь идёт о различных вариантах систем с естественной циркуляцией. Они достаточно работоспособны и вполне годятся для решения вопросов отопления площадей не более 100 квадратных метров.

В современных вариантах выполнения водяного отопления, циркуляцию теплоносителя чаще обеспечивают принудительно, путём использования в системе небольших электрических насосов, называемых циркуляционными. Такое решение имеет целый ряд преимуществ, позволяет реализовать более эффективную и экономичную отопительную систему. Насосы легко встраиваются в уже существующие конструкции, чаще в разрез трубы обратного хода теплоносителя, позволяя заметно улучшить их работу.

В системах с искусственной циркуляцией повышается надёжность работы в зимние холода, становится возможным использование труб малого диаметра и т. д. Но применение такого «волшебного» насоса возможно при условии подачи электрической энергии. И это можно назвать недостатком. К тому же, в случае перебоев с подачей электропитания, система подвергается риску возникновения аварийной ситуации, размораживания труб. Тем не менее, вопрос достаточно просто решается использованием особых составов, не замерзающих при низкой температуре, называемых антифризами для систем водяного отопления.

Современные варианты организации отопления часто приобретают характер комбинирования открытых и скрытых систем. В них могут сочетаться привычные радиаторные приборы отопления с тёплым водяным полом имеющим питание от котла и от расположенного на крыше солнечного коллектора и т. п. Всё больше проявляется стремление скрыть трубы системы водяного отопления. Как уже сказано, циркуляционный насос во многом изменил и улучшил возможности водяного отопления, трубы уменьшились в диаметре, не ухудшая работу отопления.

Схема устройства петли Тихельмана в доме

Если хозяин решил использовать схему отопления Тихельмана для двухэтажного дома, необходимо придерживаться рекомендаций профессионалов:

• Правильно выбрать гидравлический насос – это основная деталь всей системы.
• Для каждого этажа выкладывается своя петля. Стояк формируется общий для всех этажей.
• Учитываются потери энергии на этажах, что требует тщательного подбора материала батарей, диаметра трубопровода. Для каждого этажа эти элементы выбираются с учетом особенностей подачи теплоносителя.
• В контур попутки встраивается балансировочный кран. Для строений в 2 этажа краны монтируются в помещении котельной.

Обвязка котла

Как и системы любого отопления, 2-х трубные с попутным током носителя бывают открытыми и закрытыми. На выходе подающего патрубка нужно установить группу безопасности, которая включает предохранительный клапан, манометр и воздухоотводчик автоматического типа.

Если система открытого типа, то выход подающего конца магистрали представляет собой вертикальный канал – это разгонный стояк, в самой верхней точке которого устанавливается компенсационный бак (расширительный). После бака формируется подающий трубопровод, который отправляет теплоноситель в сеть отопления. Труба обратного тока дополняется циркуляционным насосом, выбирать который нужно с учетом гидравлического сопротивления всей магистрали отопления.

После насоса нужно установить тройник, посредством которого присоединяется расширительный бак, манометр для контроля уровня давления в нижней точке схемы и патрубок для слива и залива теплоносителя в магистраль.

Тепловые насосы воздух-воздух для отопления частного дома

Запорная арматура представлена шаровыми кранами с полным проходом, их устанавливают:

• с обеих сторон от насоса;
• на патрубке залива/слива воды;
• на отводе расширительного бака;
• в точках подключения котла к контуру отопления.

Если планируется монтаж закрытого клапана на байпасе, то точка врезки до насосного оборудования. Закрытый клапан на байпасе нужен для сработки при остановке циркуляции теплоносителя, чтобы защитить систему от холостого хода. В системе, где формируется несколько контуров с разной интенсивностью подачи теплоносителя, устанавливается гидрострелка. Это может быть раздача из отопительного прибора воды по магистрали с радиаторами и в контур теплого пола.

Трубопроводы

Если петля для отопления формируется в доме большой этажности, в расчет принимается общая площадь отапливаемых помещений, уровень теплопотерь – все это влияет на диаметр труб, которые будут применяться для обустройства магистрали.

При уровне теплопотерь не выше 15 кВт и площади в 150 м2 применяются трубы с показателем внутреннего сечения в 20 мм. Такие детали подходят для внутренних систем отопления, где количество батарей не превышает 8 единиц. Насос 25-40.

При условии потерь тепла в пределах 15-27 кВт и площади отопления не более 250 м2, нужно покупать трубы с сечением 25 мм (внутренний показатель). Насос 25-60

Допускается снижение параметров сечения трубопровода, но важно помнить, что для последнего радиатора диаметр подающего трубопровода не может быть менее 16 мм

Арматура

Чтобы обеспечить функциональность схемы, устанавливается регулировочная арматура. Для выравнивания перепадов давления рекомендуется подбирать разное количество секций в каждом радиаторе, но тут потребуются точные расчеты, произвести которые может только специалист.

Чтобы избежать ошибки в расчетах, можно установить на батареи регулировочные клапаны, на первых крайних в ряду радиаторах клапаны монтируются в обязательном порядке.

Если нет регулировочных клапанов, то применяется метод статической регулировки для балансировки петли Тихельмана. Такая система требует монтажа вставок, уменьшающих условный проход на определенную величину. Уплотнения в виде колец разного диаметра можно сделать своими руками, а ставить кольца следует в точку резьбового присоединения батареи.

Трубы и насосы для попутной схемы

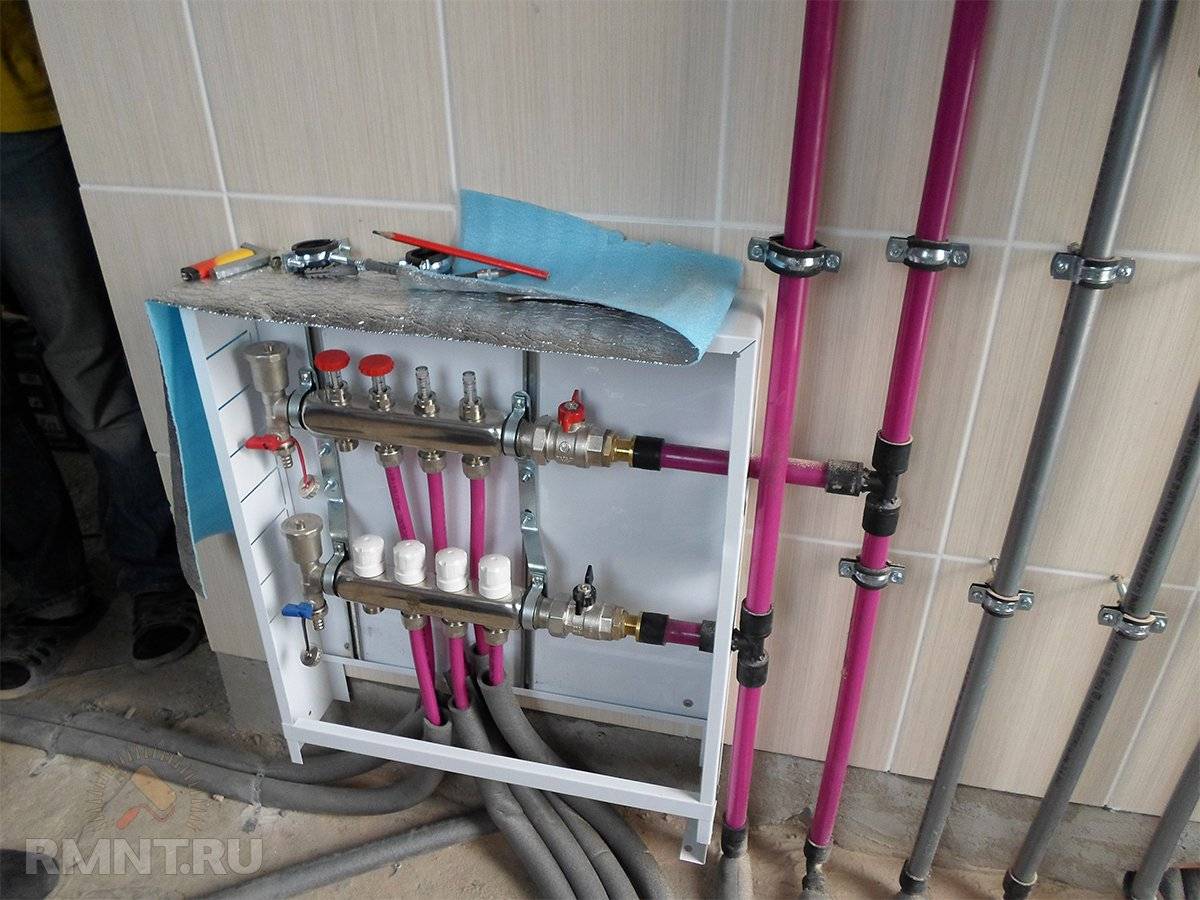

Армированный полипропилен диаметром 2 см для отопления площади свыше 150 кв. м

Поскольку постройки в частном секторе отличаются компактностью компоновки и отсутствием длинных магистральных путей к отоплению, высокое гидравлическое сопротивление для таких систем нехарактерно. Чтобы определить, какой диаметр должен быть у трубопроводов, можно использовать таблицу, описывающую связь этого параметра с требуемой энергией.

Двухтрубная система

В небольших по площади помещениях (150 м2 и меньше) потери тепла не превышают 15 кВт. В таком случае рекомендуется выбирать изделия с внутренним диаметром 2 см и подключать насос 25-40. В конструкциях, обогревающих большие площади, где затрачивается 15-30 кВт, в магистральных путях используют показатель 25 мм. У петельных конфигураций и ответвлений его немного уменьшают. Для подсоединения радиаторных элементов и подачи на последний из них применяют минимальное значение параметра – 16 мм. Для такой установки подойдет насос 25-60.

Достоинства и недостатки

При внимательном изучении сети видно, что длины подающего и обратного отрезков для каждой батареи равны – это объясняет основное преимущество сети, она не нуждается в балансировке.

Еще к плюсам относят:

• равность гидравлических условий работы для радиаторов;
• стабильность работы сети с поддержанием одинаковой тепловой мощности батарей.

Минусы:

Схема самотечной отопительной системы одноэтажного дома

1. Увеличивается сечение трубопроводов и диммеров. Иначе система будет сложной в настройке.
2. Обход трубами здания по всему периметру потребует обводки дверей, высоких окон, прочих препятствий – это приведет к удорожанию сети.

Мнение владельцев загородных домов о системе

Как считает большинство хозяев загородной недвижимости, схема эта действительно очень эффективная — петля Тихельмана. Отзывы такая система заслужила просто отличные. В доме при правильном ее проектировании и сборке устанавливается очень комфортный микроклимат. При этом само оборудование системы редко ломается и служит долго.

Хорошо отзываются о петле Тихельмана не только владельцы жилых домов, но и хозяева дач. Система отопления в таких зданиях в холодное время года зачастую используется нерегулярно. Если разводка выполнена по тупиковой схеме, при включении котла помещения прогреваются крайне неравномерно. С попутной системой таких проблем, конечно же, не возникает. Но обходится сборка отопления по такой схеме действительно дороже чем по тупиковой.
