Водяные теплые полы от электрокотла в доме

Проблема подключения тёплого пола к твердотопливному котлу

Многих отпугивает идея устройства тёплого водяного пола в своем частном доме из-за отсутствия газоснабжения. Бывают такие ситуации, когда в районе новостроек отсутствует пока ещё подведение газа к новым домам, а заселяться как бы надо.

При этом нужно пережить 1-2 холодных сезона, прежде чем дождаться голубого топлива в дом. Отопление электричеством это очень дорогой вид энергии, по отношению к другим. Поэтому хочется, как то сократить расходы на отопление в эти холодные зимы без газа. Либо другая ситуация, связанная с дачным домом. Когда зачастую в дачных поселках отсутствует тот же самый газ и вряд ли он появится в ближайшие годы там. При этом так хочется иметь у себя под ногами комфортный тёплый пол. Поэтому самым оптимальным способом в данных ситуациях является отопление при помощи твердотопливного котла. Кстати способ подключения тёплого пола, который сейчас мы рассмотрим относится не только к твердотопливный котлам, но и применим к печному отоплению с водяным контуром. Ведь котёл из магазина это по сути уменьшенная копия печи, сложенная из кирпича.

Теперь давайте рассмотрим такую ситуацию, когда пол с подогревом подключен к твердотопливному котлу по схеме, которую мы рассматривали в статье по подключении тёплого пола к газовому и электрическому котлу. Впрочем схема была такая:

Представьте что в место газового котла стоит твердотопливный котел, либо печь. В него заложены уголь или дрова. Они горят, весело с шумом. Котёл нагревает теплоносителя, насос гонит его в пол. Тут неожиданно отключают электричество, насос останавливается, теплоноситель уже не подается в пол, соответственно приток холодного (остывшего) теплоносителя не меняет горячий, находящийся в котле и он закипает, что неизвестно чем может закончиться. Даже если твердотопливный котел автоматически регулирует интенсивность горения с помощью заслонки, это не спасет от закипания, так как для того, чтобы котёл «задушил» горение нужно определённый промежуток времени. Если систему отопления снабдить бесперебойным питанием, на случай отключения электроэнергии это конечно спасёт ситуацию в конкретном случае, но существует ещё одна проблема, по причине которой подключать данный вид котлов по такой схеме не представляется возможным.

Так как наличие трехходового клапана или сервоприводов на коллекторе, регулирующие температуру подачи теплоносителя в пол, могут «разыграть» следующий «сценарий». Как только полы прогреются до определенной температуры, трехходовой клапан, оснащенный термостатической головкой перекроет вход подачи горячей воды или выставит баланс больше в сторону холодной (обратного коллектора) воды или сервопривода закроются полностью, или практически полностью, температура в котле начнет резко повышаться и закипит.

Подключение тёплого пола напрямую к котлу, минуя трехходового клапана и сервоприводов по такой схеме:

Эту схему мы рассматривали в той же статье, что и первую представленную здесь.

Она не является правильной в данном случае, так как при этом будет сильный перегрев тёплого пола потому, что в отличии от газовых и электрических котлов, твердотопливные котлы не имеют такой автоматики.

Это интересно: Как работают твердотопливные котлы длительного горения?

Теплые полы от электрического бойлера основные нюансы такой системы

Обогрев приватных помещений с помощью полов с подогревом становится все достаточно популярным среди владельцев дома. Один из видов – организация системы на основе водяных труб. В данном варианте становится насущным вопрос правильного подбора источника тёплой воды. И один из видов – применение электрического водонагревателя.

Водяная система отопления

Применение водогрея

Во время установки гидравлического пола с подогревом, квартировладельцу требуется решить две задачи:

• получить работающую конструкцию, нагревающую воздух в помещении до оптимальной температуры,
• подобрать рентабельный на шаге изготовления и в ходе работы вариант.

Для полов с подогревом применяются электрические или газовые водогреи, которые дают работу местного отопления в квартире. Однако в том случае, когда квартира подсоединена к магистральному отоплению, так выполнить не выйдет. К системе не позволяется подключение иных потребителей, не считая установленных радиаторов.

В данной ситуации необходимо искать альтернативные источники, и один из которых – электрический водонагреватель электрический накопительный. Конечно, данное устройство не рассчитано на подобное применение, и контур ТП станет на него добавочной нагрузкой. А это может привести к выходу из строя накопителя. И все же создание подобной конструкции разрешается.

Тут главное правильно высчитать нагрузки – нагреть большие площади с помощью электрического водонагревателя не выйдет. А вот для ТП, устроенных в ванной или в кухонной комнате, этого источника хватит.

Виды электрических водонагревателей

Все изобилие моделей водогреев на рынке делится на две группы:

Первые подсоединяются к контуру холодного трубопровода и дают фактически моментальный прогрев воды при включении. Но при этом на электросеть работают высокие нагрузки, потому как мощность этих устройств составляет 6-10 киловатт. Благодаря этому для пола с подогревом эти нагреватели не подходят.

Главное! Нагреватели проточного типа – мощные потребители электрической энергии.

Нагреватель проточного типа

В отличии от проточных, нагреватели накопительного типа являют собой большую емкость с трубчатым нагревателем. Мощность подобных устройств составляет 1,5-2 киловатта, а объем – 50-100 литров. По устройству они могут напомнить термос – вода в них быстро нагревается и потихоньку стынет. К тому же накопительные устройства оборудованы терморегулятором, благодаря этому вода нагревается до заданной клиентом температуры.

На рынке есть и бойлеры значительного объема – на 250-300 литров. Но они нечасто применяются для домашних потребностей. Кстати, данные устройства могут быть собственно сконструированы для применения в системах обогрева, у них различается размещение входного и отверстия для выхода для воды.

Во время проектирования пола с подогревом важно учесть расход мощности, нужный чтобы водонагреватель электрический накопительный нагрел помещение. Естественно для расчета берется 1 кВт на 10 квадратов комнаты. Выходит, усредненный бойлер, сумеет отопить 15-20 квадратов помещения

Выходит, усредненный бойлер, сумеет отопить 15-20 квадратов помещения.

Необходимо учитывать и потери тепла. Они составляют в среднем 100 Вт на 10 квадратов. Причем данная цифра зависит от определенных факторов:

• вид помещения,
• качество утепления полов,
• этаж комнаты,
• методика устройства отопительного контура.

Благодаря этому во время расчета системы лучше делать не очень большой запас – так не появится ситуации, когда котельная мощность будет недостаточной.

Невидимые моменты подсоединения

Чтобы конструкция работала полностью, во время проектирования и подсоединении необходимо принимать во внимание такие невидимые моменты:

• размещение электрического водонагревателя – лучше, чтобы он находился достаточно близко к обогреваемому помещению,
• трудность отопительного контура – чем длиннее и труднее контур труб, тем очень медленно по нему протекает вода, стало быть, повышаются потери тепла,
• мощность электрического водонагревателя должна на 15-20% превосходить расчетное энергопотребление,
• с целью улучшения рабочие эффективности полов с подогревом к системе рекомендуется присоединить циркулярный насос.

Одновременно с этим придется предусматривать очень высокую нагрузку на бойлер. Благодаря этому ему нужно устраивать регулярную профилактику.

Сделать пол с подогревом от нагревательного электрического водонагревателя не очень тяжело. Он сумеет обеспечить достаточный прогрев помещения, а работы по процессу установки системы наиболее просты

Однако необходимо брать во внимание малую мощность такого прибора и рассчитывать на обогрев маленьких площадей

Критерии подбора котла

К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.

Выбираем электрокотел

Выбор оборудования для подогрева полов должен производиться по нескольким критериям:

• возможность регулировки подогрева теплоносителя и полов;
• мощность агрегата;
• вид топлива;
• совместимость с системой подогрева пола;
• высокая эффективность;
• простота в использовании, ремонте, обслуживании;
• система безопасности;
• производитель;
• простота монтажа.

Как выбрать электрический котел

Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.

Рекомендации по подбору котла

Одним из важнейших параметров выбора котла обогрева является возможность его соединения с системой подогрева пола. Это необходимо для того, чтобы иметь возможность без ущерба для оборудования и бюджета установить температуру теплоносителя, который будет циркулировать. На подаче система обогрева должна выдавать всего +35-45 градусов, а на обратке – около +25.

Если планируется подключение электрокотла в непосредственной близости к жилой комнате, желательно обратить внимание на импортные устройства

Также важно оценить площадь помещения, в котором будет монтироваться система теплого пола, материалы, из которых выполнена его финишная отделка, а также параметры стяжки

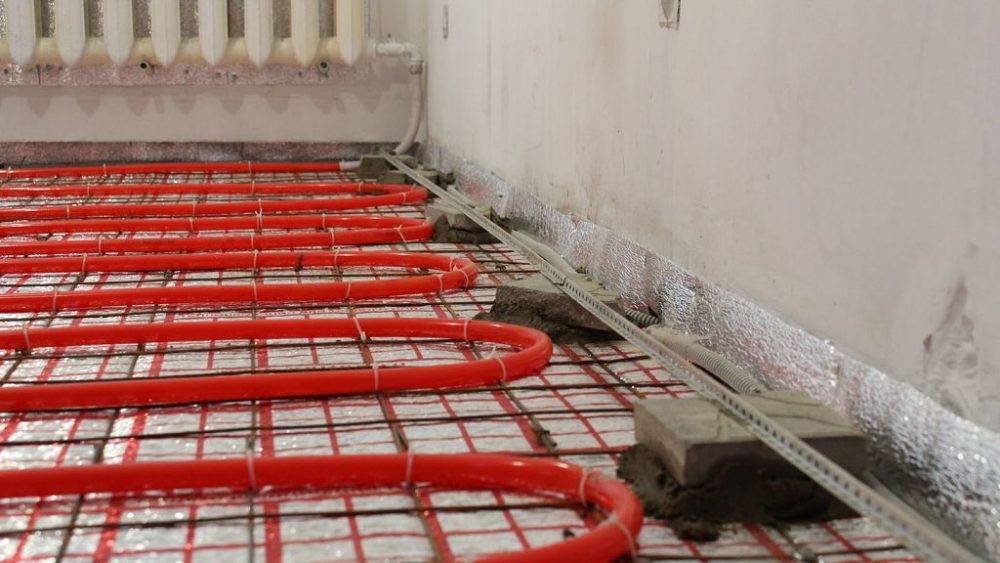

Монтаж водяного теплого пола

Какой мощности нужен электрокотел для водяного пола?

Для удачного выбора модели электрокотла следует обязательно рассчитать необходимую мощность агрегата. Расчёт производится согласно следующего соотношения: на 10 кв.м. потребуется 1 кВт. Таким образом, если площадь квартиры составляет 50 кв.м., то с отоплением пола справится котел с мощностью в 5 кВт. Однако специалисты советуют приобретать устройства с запасом по мощности. Данная формула расчета подходит для небольших помещений (до 80-100 кв.м.) с минимальными потерями тепла.

Чтобы температура теплоносителя увеличилась примерно на 60-70%, мощность котла необходимо увеличить на 20-30%. С увеличением нагрузки и габаритов помещения, необходимо увеличивать и ресурсы электрического котла. Данная схема действует и в обратную сторону. Например, если водяной пол используется в качестве резервного, то нет необходимости подключать мощный котел. Аппарата, который обеспечит 40-50% требуемой производительности, будет достаточно.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе. На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы. В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

1. Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы. В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное. Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе. Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления. Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

2. Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола. Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления. Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.
3. Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника. Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.
4. Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их. Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором.

5. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

6. Запорная арматура – монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.
7. Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант. Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

1. накопительные бойлеры (обеспечение горячим водоснабжением);
2. теплообменники;
3. смесительные узлы для контуров отопления;
4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

• напольные (мощность до 120 кВт) ;
• подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

• площадь отопления 250-450 кв. м — мощность котла 36 кВт;
• площадь отопления 220-350 кв. м — мощность котла 30 кВт;
• площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
• площадь отопления до 70 кв. м — мощность котла около 6 кВт;
• площадь отопления до 30 кв. м — мощность котла 6 кВт.

Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!Как уменьшить расход электричества. Узнайте в нашей статье.

Лучшие недорогие электрические котлы

Только для отопления (без функции подготовки горячей воды) приобретают одноконтурную модель. Для уменьшения себестоимости в простой электрокотел устанавливают механическое управление. В данной категории представлена техника с мощностью до 6 кВт. Этого достаточно для поддержания заданного температурного режима в помещениях до 55-60 м кв. Как правило, циркуляционный насос в стандартной комплектации отсутствует. Поэтому необходимо приобретать дополнительное оборудование для перемещения теплоносителя по рабочему контуру.

1. ZOTA Balance 6 6 кВт одноконтурный

Недорогой, но хороший электрический котел подойдет для отопления квартиры, частного дома, дачи, офисного помещения или небольшого склада. Переключателями устанавливают необходимый уровень мощности (3 ступени). Механическое управление достаточно точно поддерживает температуру теплоносителя в диапазоне от 30°C до 90°C. Универсальную технику можно подключать к сети 220 V или 380 V. Разумеется, проводка должна соответствовать максимальной нагрузке. При небольших габаритах (26 х 46 х 15 см) найти подходящее место для установки котла не трудно. Небольшой вес (8 кг) упрощает выполнения монтажных операций собственными руками.

Плюсы:

• доступная цена;
• удобство сервисного обслуживания;
• простая надежная конструкция;
• компактность;
• легкость.

Минусы:

по некоторым отзывам, при включении слышен характерный шум, который сопровождает процесс интенсивного нагрева теплоносителя.

2. ЭВАН ЭПО 6 6 кВт одноконтурный

Этот отличный напольный электрический котел для частного дома или квартиры отличается хорошим базовым оснащением при демократичной стоимости. Электронная схема управления обеспечивает простоту настройки, точное поддержание заданного температурного режима. Для оперативного включения и регулировок пригодится пульт дистанционного управления. При необходимости к котлу можно подключить внешний термостат. Первичный теплообменник для продления срока службы сделан из нержавеющей стали. Защитное устройство предотвращает повреждение ТЭНа перегревом.

Плюсы:

• по надежности электрический котел получил высокие оценки пользователей;
• высокий КПД;
• простота установки и подключения;
• качественное внешнее антикоррозийное покрытие;
• пульт дистанционного управления в стандартной комплектации;
• официальные гарантии – 2 года.

Минусы:

«технический» дизайн подразумевает необходимость размещения оборудования в специальном помещении (внутри корпусной мебели).

3. РусНИТ 203М 3 кВт одноконтурный

Легкий и компактный электрический котел подойдет для локальной системы отопления небольшого объекта. Мощности 3 кВт хватит для поддержания комфортных температурных условий в помещении площадью до 30 м кв. Следует не забывать о том, что придется использовать более производительное оборудование при высоте потолков более 3 м.

Теновый котел оснащен электронным блоком управления, который может быть подключен к термостату. В таком оснащении регулировка рабочих режимов осуществляется автоматически с учетом реальных показателей температуры воздуха в комнате. Котел работает от сети 220 В. При монтаже проводки и выборе защитного автомата нужно делать расчет для максимальной силы тока 13,7 А. Давление в основном контуре не должно превышать 2,5 бар. При необходимости – на входе устанавливают ограничитель-регулятор напора. Как правило, это устройство совмещают с механическим фильтром грубой очистки. Купить такую модель можно по приемлемой цене.

Плюсы:

• экономичное потребление энергии;
• термостат в стандартной комплектации;
• емкость встроенного бака 5 л;
• широкий рабочий температурный диапазон.

Минусы:

• отсутствует встроенный блок безопасности;
• циркуляционный насос отсутствует.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип
Одноконтурный
Двухконтурный

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

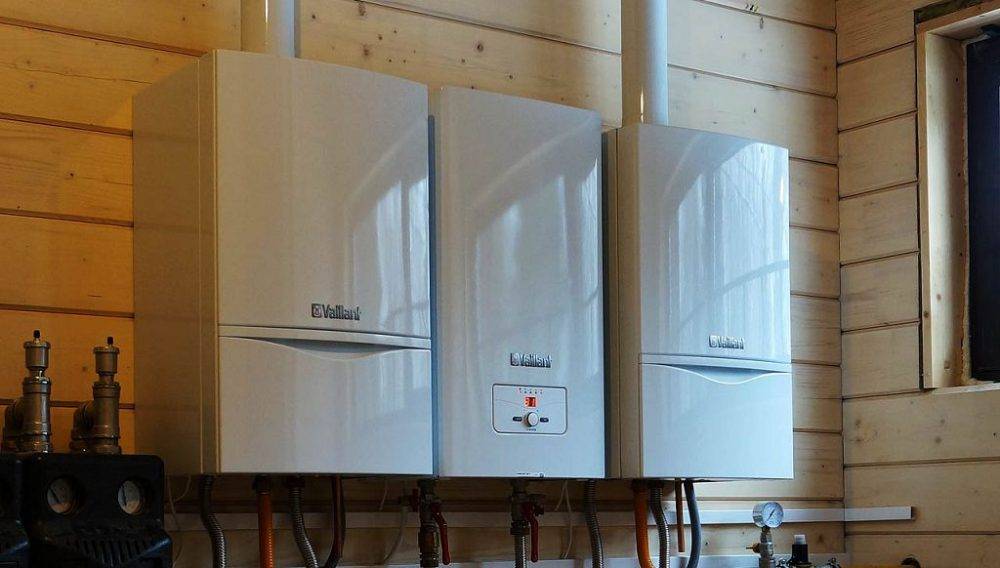

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

электрические котлы отопления

Как подключить электрокотел к теплому полу

Подключение ПРОСТОГО электрокотла для КАРКАСНОГО дома. Обзор работы.

Смотрите это видео на YouTube

Процесс подсоединения электрокотла дело не сложное, но со своими особенностями, которые важно учитывать. Поэтому перед началом работ, нужно изучить инструкцию к оборудованию, продумать схему подключения тёплого пола с электрическим котлом

Подсоединение может осуществляться на прямую к аппарату, через трёхходовой клапан или коллекторную группу.

Монтаж агрегата делается после укладки «пирога» тёплого пола.

Мы рассмотрим процесс подключения электрокотла через смесительный узел.

Последовательно, это выглядит так:

К выбранному месту, где будет размещаться электрокотел, протягивается проводка. Так как нагрузка на сеть будет большая, то линия должна быть отдельная.

• Производится установка котла на запланированном участке. Если аппарат напольный, то он укомплектован подставкой, на которую монтируется прибор. Для обустройства настенного оборудования необходимо проделать отверстия, в которые устанавливаются дюбеля с анкерами.
• Подключается котёл к электропитанию. После подведения всех проводов к нему, необходимо установить дополнительную защиту, в виде автоматического выключателя УЗО, и произвести заземление.

Устанавливается распределительный коллектор.

Подводятся трубы тёплого пола к аппарату. Трубы подачи и обратки от всех контуров подсоединяются к распределительному узлу.

При помощи трубопровода, подающий и выходной патрубки коллекторной группы подключаются к соответствующим выходам котла.

Проводится тестирование системы на герметичность.

Только после этого производится заливка бетонной стяжкой. Обустройство тёплого пола с электрическим оборудованием способно обеспечить обогрев помещения на нужном уровне.

При выборе электрокотла следует учитывать особенности отопительной системы и помещения, и тогда, вы получите более экономный вид отопления.

ЭТО САМАЯ ПРОСТАЯ СХЕМА!! ЭЛЕКТРОКОТЕЛ + ТЕПЛЫЙ ПОЛ

Смотрите это видео на YouTube

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.
