Выбор и установка соленоидного электромагнитного клапана

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

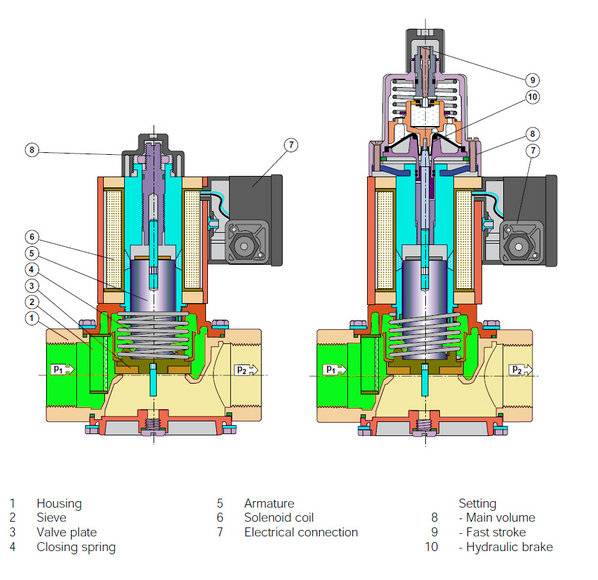

Устройство электромагнитного газового клапана

Рабочим элементом газового электромагнитного клапана является седло – расположенное внутри корпуса отверстие для прохода рабочей среды, а также затвор. В зависимости от модели и конфигурации устройства затвор может быть выполнен как в виде тарелки, так и в виде поршня. Совершая возвратно-поступательные движения, затвор открывает или перекрывает подачу газа. Устанавливается он на магнитный стержень (сердечник), который подсоединен к электромагниту. Сама же катушка электромагнита устанавливается в верхней части корпуса с наружной стороны клапана.

Газовый электромагнитный клапан: принцип действия

Принцип работы электромагнитного газового клапана состоит в том, что при подаче электричества на катушку создается магнитное поле. Под действием этого поля электромагнит втягивается в катушку, и тем самым задает направление движения затвору.

Во время эксплуатации клапан подвергается воздействию двух сил – с одной стороны это сила сопротивления возвратной пружине, а другой – сила магнитного поля. Последняя регулируется силой электрического тока – чем сильнее электрический ток, тем выше сила, с помощью которой преодолевается воздействие пружины. Таким образом, с помощью регулировки подачи тока можно регулировать степень открытия или закрытия электромагнитного газового клапана, а, следовательно, и подачу рабочей среды.

При отключении электропитания клапан приходит в исходное положение, которое определяется его конструкцией.

Разновидности электромагнитных газовых клапанов

Все существующие сегодня модели газовых электромагнитных клапанов можно условно разделить на три большие группы:

Нормально открытые (НО). При отключении подачи электричества нормального открытые газовые клапаны находятся в открытом положении, обеспечивая свободный проход рабочей среды.

• Нормально закрытые (НЗ). Нормально закрытые электромагнитные клапаны без подачи электричества приходят в закрытое состояние, тем самым перекрывая поток газа в трубопроводе или какой-либо системе.
• Универсальные. Универсальный газовый электромагнитный клапан сконструирован таким образом, что при отключении электричества он может оставаться как в закрытом, так и в открытом положении.

Что касается других различий, то здесь можно выделить электромагнитные газовые клапаны прямого и непрямого действия. Первые предполагают, что затвор клапана приводится в действие только за счет движения сердечника; вторые используют для движения затвора не только сердечник, но и силу воздействия рабочей среды, что позволяет значительно экономить усилия при больших проходах.

Различаются электромагнитные газовые клапаны и по количеству ходов. В настоящее время существуют:

Двухходовые клапаны, имеющие только входное и выходное отверстие. Устройства этого типа предназначены исключительно для подачи или перекрытия рабочей среды в какую-либо систему.

• Трехходовые клапаны, имеющие одно входное и два выходных отверстия. Такой электромагнитный газовый клапан может не только пропускать, но и перенаправлять поток газа в системе.
• Четырехходовые клапаны – это устройства, которые имеют четыре отверстия – одно впускное и три выпускных. Как и трехходовые клапаны, они могут перераспределять поток рабочей среды, но в отличие от них дают больше возможностей для подключения к различным системам.

Стоит отметить, что внутри каждого типа электромагнитных газовых клапанов существует множество моделей и модификаций этих устройств, различающихся, как размерами, так и функциональными возможностями. К примеру, в соответствии с условиями эксплуатации некоторые модели клапанов могут иметь специальное покрытие, устойчивое к воздействию агрессивных сред.

Где приобрести электромагнитный газовый клапан?

Электромагнитные газовые клапаны – это устройства, работающие на газовых трубопроводах, и выход их из строя может привести к самым неприятным последствиям. Именно поэтому клапаны должны отвечать самым строгим требованиям, предъявляемым к их безопасности и надежности. А это значит, что приобретать их нужно только у прекрасно зарекомендовавшего себя производителя.

ОАО «Пензенский арматурный завод» – это предприятие с более чем полувековой историей. За время работы завода наши устройства не раз доказывали свое высочайшее качество и непревзойденную надежность

Поэтому при необходимости приобретения трубопроводной арматуры, рекомендуем вам обратить внимание на продукцию ОАО «ПАЗ», среди которой представлены и различные модели электромагнитных газовых клапанов

Характеристики

Электромагнитные клапаны выпускают в разных вариантах. Каждая дополнительная разновидность определена для осуществления тех или иных целей. По качествам работы их разделяют на несколько видов.

1. Нормально закрытый соленоидный клапан. В неподвижном положении он перекрыт. Это означает, что откроется он лишь в том случае, если подадут на катушку электрический импульс.
2. Нормально открытый. Такой прибор, наоборот, все время находится в открытом состоянии. А сам поток перекрывается только после звонка.
3. Регулируемый на квадратные трубы. Такую разновидность установок можно индивидуально настраивать из одной позиции в другую, что очень выгодно.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Электромагнитные клапаны

Электромагнитные соленоидные клапаны предназначены для управления потоками жидкостей и газов с максимальной вязкостью 37 мм2/сек, совместимых с материалами, используемыми для изготовления клапана и уплотнениями.

Электромагнитный клапан состоит из следующих основных элементов: корпуса (из латуни, нерж. стали или пластика) и соленоида (электромагнита), оснащенного сердечником, соединенного с диафрагмой.

Существуют две основные модификации электромагнитных клапанов:

— электромагнитные клапаны прямого действия — в которых, стержень катушки соленоида напрямую механически воздействует на диафрагму, перекрывающую поток жидкости или газа. Такие клапана могут работать даже при отсутствии давления в линии жидкости или газа, на которую они устанавливаются.

— электромагнитные клапана непрямого действия (пилотные электромагнитные клапана) — в которых стержень катушки соленоида управляет открытием / закрытием пилотного канала небольшого сечения в корпусе клапана. А, через этот канал уже осуществляется гидравлическое воздействие на диафрагму, перекрывающую поток жидкости или газа. Для этого гидравлического воздействия требуется определенное минимальное давление на входе в клапан.

Принцип действия электромагнитных клапанов прост. Электричество подается на контакты электромагнитной катушки — в результате чего сердечник «втягивается» в соленоид, за счет возникновения электромагнитного поля, открывая или закрывая поток основной жидкости (в электромагнитных калапанах прямого действия) или пилотный управляющий канал (в электромагнитных клапанах непрямого действия).

В нормально закрытых электромагнитных клапан — без подачи напряжения на катушку соленоида поток жидкости или газа неперекрыт; после подачи напряжения — поток открывается.

В нормально открытых электромагнитных клапанах — без подачи напряжения на катушку соленоида поток жидкости или газа открыт;после подачи напряжения на катушку соленоида — поток перекрывается.

Соленоидные катушки электромагнитных клапанов предназначены для непрерывной работы под напряжением (ED 100%) и имеют класс изоляции F (макс. +155С). Катушки имеют водонепроницаемыое стекловолоконное покрытие (класс защиты (IP65) и снабжены 3-х контактным разъемом согласно ISO 4400, 6952.

Стандартное напряжение питания: 24, 220-230В (+10% — 15%) переменного тока (частота 50-60 Гц); 12, 24 В постоянного тока.

 Kv — коэффициент пропускной способности клапана, равный потоку воды через клапан (в м3/час) при перепаде давления через клапана 1 бар и темпереатуре воды 5 — 40С.

Пилотные диафрагменные электромагнитные клапаны серии YCD .

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Пилотная диафрагма, малое напряжение.

Падение давления — 0,3 — 16 бар.

Макс. рабочее давление — 16 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии YCD11
YCD 1112	3/8″	13	4,5
YCD 1115	½»	13	4,5
YCD 1120	¾»	20	9,3
YCD 1125	1″	25	12
YCD 1132	1 1/4″	35	24
YCD 1140	1 ½»	40	29
YCD 1150	2″	50	48
Нормально открытые клапана серии YCD12
YCD 1212	3/8″	13	4,5
YCD 1215	½»	13	4,5
YCD 1220	¾»	13	9,3
YCD 1225	1″	13	12
YCD 1232	1 1/4″	13	24
YCD 1240	1 ½»	13	29
YCD 1150	2″	13	48

Электромагнитные клапаны прямого действия серии 2W.

Материал гидравлической части – латунь.

Материал уплатнений — NBR.

Модификации – нормально открытый и нормально закрытый клапаны.

Номинальная мощность — 24ВА, 220 Вт, 50 Гц; 18 Вт, 24В, пост. ток.

Диафрагма прямого действия.

Падение давления — 0 — 10 бар.

Макс. рабочее давление — 10 бар.

Температурный диапазон: -10 +90 С.

Тип	Размер портов (трубная резьба G)	Ду, мм	Cv, м3/ч
Нормально закрытые клапана серии 2W 31
2W 3115	½»	15	4,5
2W 3120	¾»	20	9,3
2W 3125	1″	25	12
Нормально открытые клапана серии 2W 12
2W 1215	½»	15	4,5
2W 1220	¾»	20	9,3
2W 1225	1″	25	12

Аксессуары к электромагнитным клапанам:

— Коннектор с 3-х ходовым контактным разъемом DIN 43650A;

— Катушка соленоида для серии YCD 11, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21B);

— Катушка соленоида для серии YCD 12, A.C. 24, 220В 50Гц, D.C. 12, 24В (артикул — S21BТ).

Назначение и принцип работы устройства

Главный принцип и преимущество использования этого устройства — автоматизм. Конструкция клапана была задумана таким образом, чтобы перекрывать поток воды или другой жидкости/газа при изменении определенных параметров системы — температуры, давления, скорости и силы потока — без участия человека. Происходит это за счет электромагнитного поля в области действия сердечника (плунжера) клапана. При возникновении напряжения он опускается или поднимается, в зависимости от предусмотренных условий.

Рабочая энергия, приводящая в действие плунжер, возникает при движении электронов по медной обмотке катушки. Магнетизм, появляющийся при подаче импульса с внешнего устройства, преобразуется в поступательное движение, которое опускает плунжер. Последний перекрывает поток воды, позволяя избежать больших технологических потерь. Как только ситуация нормализуется, напряжение исчезает и плунжер поднимается, позволяя воде далее двигаться по трубам.

Соленоидный электромагнитный клапан. Устройство и принцип действия

Основными задачами соленоидного (электромагнитного) клапана в двигателе автомобиля являются: обеспечение точного времени начала впрыска топлива относительно угла поворота коленчатого вала двигателя на различных режимах работы, продолжительности впрыска и количества топлива, впрыскиваемого в цилиндр двигателя.

Соленоидный клапан можно разделить на две группы – соленоидную и клапанную. Клапанная группа состоит из игольчатого клапана 2, корпуса 12 клапана составляющего одно целое с корпусом насоса и пружины клапана 1.

Рис. Соленоидный (электромагнитный) клапан для легковых автомобилей:1 – пружина клапана; 2 – игольчатый клапан; 3 – камера высокого давления; 4 – камера низкого давления; 5 – компенсационная шайба; 6 – катушка; 7 – упор; 8 – штекер; 9 – щель для прохода топлива; 10 – уплотнительная плоскость корпуса клапана; 11 – уплотнительная плоскость клапана; 12 – корпус; 13 – накидная гайка; 14 – магнитный диск; 15 – магнитный сердечник; 16 – якорь; 17 – уравнительная пружина

Уплотнительная плоскость 10 корпуса клапана имеет конусообразную форму. Посадочная поверхность клапана 11 имеет точно такую форму, однако угол конуса клапана немного больше угла конуса его корпуса. Когда клапан закрыт и прижат к корпусу, корпус и клапан соприкасаются только по линии седла клапана, благодаря чему достигается очень хорошее уплотнение клапана. Клапан и его корпус составляют прецизионную пару и очень плотно подогнаны друг к другу.

Магнит состоит из ярма магнитопровода и подвижного якоря 16. Ярмо состоит из магнитного сердечника 15, катушки 6 и штекеров выводных контактов 8. Якорь соединен с клапаном. Между магнитным ярмом и якорем в исходном положении имеется зазор.

Принцип действия соленоидного (электромагнитного) клапана

Электромагнитный клапан имеет два пе­реключаемых положения – «клапан открыт» и «клапан закрыт». Клапан открыт, когда нап­ряжение питания на катушку не подается. Клапан закрывается при подаче напряжения питания от задающего каскада ЭБУ.

Клапан открыт. Под усилием пружины 1 клапан 2 прижимается к упору 7, в результате чего обеспечивается проход топлива через щель для прохода топлива 9 между иглой и корпусом в области седла клапана. При этом камеры высокого 3 и низкого 4 давления соеди­нены между собой. В этом исходном поло­жении топливо может как втекать в камеру высокого давления, так и вытекать из нее.

Клапан закрыт. Когда наступает момент впрыска топли­ва, на катушку клапана подается напряже­ние питания от задающего каскада ЭБУ. Ток срабатывания вызы­вает магнитный поток в элементах магнит­ного контура (магнитный сердечник и якорь), который генерирует силу магнитно­го притяжения для перемещения якоря к статору. В результате движение якоря оста­навливается иглой при ее посадке на седло в корпусе. При этом между якорем и стато­ром остается небольшой воздушный зазор. Клапан теперь закрыт, и при движении плунжера насос-форсунки вниз осущес­твляется впрыск топлива.

Сила магнитного притяжения использует­ся не только для подтягивания якоря, но и для преодоления силы действия пружины клапа­на и, соответственно, удерживания якоря. Кроме того, сила магнитного притяжения прикладывается к уплотнительным поверх­ностям седла для удерживания их в контакте друг с другом. Якорь удерживается в данном положении до тех пор, пока на катушку клапа­на подается напряжение питания.

Чем сильнее магнитный поток, тем ближе располагается к статору якорь. После зак­рытия клапана можно уменьшить ток до удерживающего уровня. Клапан, таким об­разом, остается закрытым, а потери мощ­ности и, следовательно, выделение тепла, оказываются минимальными.

Для прекращения процесса впрыска топ­лива должна быть прекращена подача напря­жения на катушку клапана, в результате чего магнитный поток исчезает, как и сила магнитного притяжения, и пружина перемещает иглу клапана в ее ис­ходное положение на упоре. Проход топлива через седло клапана открывается.

Признаки неисправности электромагнитного клапана карбюратора

В карбюраторах последних моделей применяется соленоидный привод управления подачей топлива. Как проверить электромагнитный клапан на исправность?

Его поломку определяют по следующим признакам:

• Двигатель неустойчиво работает на низких оборотах.
• Мотор глохнет при использовании наката.
• После выключения двигателя наблюдается детонация рабочей смеси.

Косвенными признаками неисправности также является снижение оборотов при подключении мощных потребителей электроэнергии, таких, как магнитола, ближний или дальний свет, подогрев стекол.

https://youtube.com/watch?v=O96fpbNpk4Y

Электромагнитный водопроводный клапан

Многим известен удобный и недорогой клапан электромагнитный для полива NT8048DC12V со следующими характеристиками:

• постоянный ток;
• давление — 0,8 МПа;
• диаметр трубы — 1/2 » ;
• пропускная способность — 25 л/мин;
• температура воды — не более 50 0 С.

Достоинством клапана является поддержание его открытым за счет потока жидкости, а не электромагнита. При эксплуатации следует периодически очищать сетчатый фильтр. Клапан является основой полива и совершенно электробезопасен благодаря низкому напряжению. Удар током полностью исключен. Питание обеспечивается от аккумулятора или от сети через гальваническую развязку.

Описание конструкции стандартного устройства

Наиболее простой соленоидный электромагнитный клапан имеет два порта: на входе и выходе. Дополнительно может быть три или более портов.

Вода или газ поступает через входное отверстие (2). Любое вещество должно проходить через отверстие бака (9), прежде чем поступить в выходное отверстие (3). Выходное отверстие закрыто поршнем (7).

Электроклапан на фото выше – это нормально закрытый соленоидный электромагнитный клапан типа ASCO, ТОРК или Данфосс (Danfoss). Работает он следующим образом: данные устройства соединены с пружиной (8), которая давит на поршень против открытия проходного сечения. Уплотнительный материал на кончике поршня содержит защиту (прокладку) от попадания в отверстия воды или газа, до тех пор, пока поршень поднимается с помощью электромагнитного поля, создаваемого катушки. Схема демонстрирует работу стандартного.

Есть много вариаций конструкции клапана. Обычные клапаны могут иметь множество портов и поршней. Двухходовой клапан непрямого действия (обратный) имеет 2 порта – EV1140, ДУ50, ДУ32, ДУ100, ДУ15, ДУ25, серия РУ16; если клапан открыт, два порта подключены и жидкость перемещается между ними; если клапан закрыт, то порты находятся в изоляции. Если клапан открыт, то соленоид не под напряжением, затем клапан называется нормально разомкнутый (Н.Р.). Аналогично, если клапан закрыт, то соленоид не под напряжением, такой клапан называется нормально замкнутый, скажем, YCD21, YCPS31, YCWS1. Есть также трех портовые и более сложных конструкций устройства, у них обозначение имеет вид 30 (3, 33, и т.д.). Трехходовой клапан имеет 3 порта для управления электроприводом; он соединяет один порт, либо два из них (как правило, порт поступления и выхлопной канал).

Небольшой электромагнитный клапан можете создать ограниченную силу. Примерное соотношение между необходимыми электромагнитными силами Fs, давлением жидкости P и площадью отверстия A для клапана прямого действия имеет значение:

Fs = P*A = P*pi *d 2 / 4

Где d – диаметр отверстия.

В некоторых электромагнитных клапанах электромагнитные силы действуют непосредственно на главную арматуру. Другие используют небольшие, полные электромагнитные клапаны, известные как пилотируемые. Пилотируемые клапаны требуют гораздо меньше энергии, но они намного медленнее. Такие соленоиды, как правило, нуждаются в полной мощности все время, чтобы полностью открыться и удерживать такое положение.

Как установить своими руками электроклапан для воды (12 Вольт, 220В)

С установкой электромагнитного клапана (12 Вольт, 220В) на воду можно справиться самостоятельно. Чтобы избежать ошибок в процессе этого, желательно придерживаться некоторых правил:

• не допускается монтаж запорного устройства, оснащенного катушкой, которая способна выполнять функцию рычага;
• все работы по установке или демонтажу клапана можно выполнять только после того, как система полностью обесточена;
• нужно позаботиться о том, чтобы вес трубопровода не оказывал давления на корпус клапана.

Запорные устройства могут использоваться в условиях открытой местности, например, на локальных очистных сооружениях, которые нередко можно встретить на дачных участках. В этом случае электромагнитный прибор нуждается в дополнительной защите. Для этих целей подойдет стандартная ФУМ-лента. Ее также необходимо использовать, если работа осуществляется при низких температурах.

При подключении устройства к сети электропитания обязательно нужно применять гибкий кабель. Рекомендуемое сечение жил – 1 мм.

В процессе установки устройства своими руками необходимо контролировать направление стрелки на корпусе электроклапана

Процесс установки соленоидного клапана (220В, 12В): практические советы

Прежде чем перейти к непосредственному монтажу, нужно определить, какой тип подключения будет для этого использоваться.

При резьбовом соединении на выходном и входном патрубках имеется внутренняя или внешняя резьба. Применяя фитинги соответствующего размера и конфигурации, арматуру можно встроить в трубопроводную систему. Этот вариант считается наиболее удобным, если клапан устанавливается своими руками.

При фланцевом соединении используются патрубки, которые на концах имеют фланцы. Эти же элементы должны присутствовать и на трубах. Стягивание деталей осуществляется с помощью болтов. Фланцевое соединение позволяет создать в системе высокую интенсивность потока, а также давление немалой величины. Чаще всего оно встречается на магистралях со средним и высоким показателем давления.

Инструкция с подробным описанием процесса монтажа прилагается к каждой упаковке с клапаном. Если все сделать правильно, устройство будет исправно работать, обеспечивая защиту от протечек. Устанавливая прибор, необходимо оставить немного дополнительного пространства в зоне его монтажа. Это нужно для того, чтобы при необходимости можно было снять и заменить соленоид. Кроме этого, наличие свободного места позволит контролировать работу клапана, используя для этого механизм, обеспечивающий подъем штока вручную.

Каждый электромагнитный клапан комплектуется подробной инструкцией по установке устройства

Желательно установить фильтр на входе в клапан. Он будет задерживать твердые частицы, размер которых превышает 800 мкм. Перед ТРВ следует монтировать только нормально закрытый клапан. Чтобы исключить вероятность гидроудара при открывании запорного устройства, между ним и ТРВ нужно оставить как можно меньше места.

Не рекомендуется использовать переходники на отрезке до и после клапана. Эти элементы могут сузить диаметр трубопровода, повышая риск возникновения гидроудара. Переходники лучше размещать перед ТРВ. Если установить вертикально в соленоидный клапан трубку Т-образной конфигурации, которая будет выполнять функцию демпфера, можно снизить силу гидроудара, возникающего при закрытии. Кроме этого, наличие такой трубки позволит увеличить срок службы устройства. Демпфер крайне необходим, если трубопровод имеет большую протяженность и малый диаметр.

Преимущества использования подобного оборудования

Основным преимуществом использования электромагнитного клапана для воды является возможность осуществления быстрого и своевременного регулирования движения рабочего потока в системе. Для выполнения поставленных задач, понадобится не более нескольких секунд. Таким образом, соленоидные модели имеют высокую ценность и часто используются при обустройстве подобных систем. Так, его часто применяют при обустройстве систем водоснабжения частных и многоквартирных домов.

Стоит обратить внимание, что с его помощью стало возможным регулирование основного потока, представленного в качестве теплоносителя. Таким образом, устройство плавно распределяет температуру теплоносителя по всей системе, что делает возможное загрязнение трубопровода минимальным

От этого будет напрямую зависеть эксплуатационный срок всей системы и отдельных ее комплектующих. В конструкции отсутствуют быстроизнашивающиеся механизмы и другие детали, поэтому такое устройство считается более чем надежным. Агрегаты могут использоваться в системах с разными показателями давления, так как на работу он влиять не будет

Таким образом, устройство плавно распределяет температуру теплоносителя по всей системе, что делает возможное загрязнение трубопровода минимальным. От этого будет напрямую зависеть эксплуатационный срок всей системы и отдельных ее комплектующих. В конструкции отсутствуют быстроизнашивающиеся механизмы и другие детали, поэтому такое устройство считается более чем надежным. Агрегаты могут использоваться в системах с разными показателями давления, так как на работу он влиять не будет.

Виды и характеристики электромагнитных клапанов

Электромагнитный клапан (его виды) можно разделить на две основные категории, которые отличаются по принципу работы механизма включения и выключения:

• прямого действия.
• пилотного действия.

Помимо этого, они делятся на несколько основных видов, которые обладают функциональными особенностями.  Устройства могут быть:

• нормально закрытыми (открытыми). В случае, если отсутствует подача напряжения на катушку, она будет постоянно располагаться в закрытом положении. При поступлении напряжения она открывает устройство. Нормально открытый клапан действует наоборот — без напряжения он не препятствует движению среды;
• бистабильными. При поступлении напряжения происходит переключение рабочих положений.

По виду катушек устройства подразделяют на:

• постоянного тока — катушка у таких устройств отличается небольшой силой электромагнитного поля.
• переменного тока — сила электромагнитного поля такой катушки достаточно велика.

Помимо этого, агрегат, в зависимости от характера функционирования, делят на:

• одноходовой;
• двухходовой;
• трехходовой.

Двухходовой клапан имеет два патрубка — входной и выходной

Одноходовые имеют один патрубок и не совмещают в себе разные потоки жидкости. Двухходовые имеют два патрубка (входной и выходной). Принцип действия одноходового и двухходового устройств основан на функционировании конуса или шара, применяемого для закрытия.

Трёхходовые электромагнитные клапаны для воды – имеют три патрубка и осуществляют функционирование путём смешения потоков жидкости. Также трёхходовые электромагнитные клапаны могут осуществлять контроль и регуляцию температур за счёт смешения потоков воды. Кроме того, бывают взрывозащищенные модели, которые применяются во взрывоопасных средах. Такие клапаны изготавливаются из прочных, огнеупорных материалов. Бывают также вакуумные клапаны.

Электромагнитные катушки

Электромагнитная или индукционная катушка осуществляет преобразование электроэнергии в поступательное движение. Чаще всего встречаются катушки с медной обмоткой на цилиндре. Цилиндр включает в себя магнитный плунжер. При подаче импульса на катушку возникает магнитное поле. В результате действия магнитного поля середник втягивается в катушку.

Выводы и полезное видео по теме

Обзор устройства соленоидного клапана:

Как устроен и работает электроклапан на 220 В прямого действия:

Виды электромагнитных клапанов по принципу срабатывания:

Соленоидный вентиль дистанционного управления неприхотлив и надежен в работе. Он рассчитан на несколько десятков тысяч срабатываний (исправно проработает 20–25 лет) и не требует специализированного обслуживания.

Стоит такое устройство под воду в пределах 3–6 тысяч рублей, но помогает решить многие проблемы. При этом самостоятельно смонтировать его не сложно, надо лишь правильно выбрать подобный клапан по характеристикам и материалам.

Хотите дополнить изложенный выше материал полезными сведениями или указать на несоответствие или ошибку? Или хотите дать рекомендации по выбору оптимальной модели соленоидного электроклапана? Пишите, пожалуйста, свои советы и замечания в блоке комментариев.

Если у вас остались вопросы по теме статьи, задавайте их нашим экспертам внизу под этой публикацией.

Источник

Выводы и полезное видео по теме

Обзор устройства соленоидного клапана:

Как устроен и работает электроклапан на 220 В прямого действия:

Виды электромагнитных клапанов по принципу срабатывания:

Соленоидный вентиль дистанционного управления неприхотлив и надежен в работе. Он рассчитан на несколько десятков тысяч срабатываний (исправно проработает 20–25 лет) и не требует специализированного обслуживания.

Стоит такое устройство под воду в пределах 3–6 тысяч рублей, но помогает решить многие проблемы. При этом самостоятельно смонтировать его не сложно, надо лишь правильно выбрать подобный клапан по характеристикам и материалам.

Хотите дополнить изложенный выше материал полезными сведениями или указать на несоответствие или ошибку? Или хотите дать рекомендации по выбору оптимальной модели соленоидного электроклапана? Пишите, пожалуйста, свои советы и замечания в блоке комментариев.

Если у вас остались вопросы по теме статьи, задавайте их нашим экспертам внизу под этой публикацией.

• Электромагнитный клапан адсорбера — где он применяется?
• 1. Зачем же необходим клапан адсорбера.
• 2. Чем грозит выход из строя клапана для авто.
• 3. Как диагностировать неисправность клапана адсорбера.

Автомобиль – это крайне сложная система, состоящая из десятков тысяч элементов. На первый взгляд, обычному автомобилисту очень тяжело в ней разобраться. И это действительно так. Ведь даже опытные мастера не могут знать абсолютно все аспекты устройства и диагностики автомобиля. Поэтому даже в автосервисах существует отдельный мастер по ходовой части, отдельный мастер по электронике, отдельный мастер двигательной системы и отдельные мастера по других частях транспортного средства. Что уж говорить об обычных пользователях.

Несмотря на это всё, знать элементарные правила эксплуатации и диагностики некоторых автомобильных узлов всё же необходимо всем автомобилистам. Это поможет вовремя диагностировать возникшие проблемы и неисправности, а также вовремя с ними разобраться, обратившись к специалистам. Вовремя – это значит, пока небольшая неисправность не переросла в намного большую. А эта намного большая неисправность обходиться и в намного большую сумму денег. Так что вопрос самостоятельной диагностики транспортного средства имеет ещё и экономический подтекст. Рассмотрим особенности работы электромагнитного клапана адсорбера.

Зачем же необходим клапан адсорбера.

В автомобиле есть такое устройство под названием адсорбер. Оно представляет собой некую банку, которая наполняется активированным углём. Эту банку ставят на бензиновом баке и предназначается она для того, чтобы поглощать пары топлива. Пары топлива конденсируются при помощи угля и потом направляются в двигательную систему питания. Это помогает контролировать поступление в камеру сгорания нужного количества топливной смеси, и предотвращает попадание топливных паров сразу в атмосферу.

1. Клапан гравитации.

2. Датчик давления.

3. Фильтр угольного типа.

4. Соединительные трубки.

5. Электромагнитный клапан адсорбера.

Клапан гравитации отвечает за предотвращение перелива топлива в форс-мажорных обстоятельствах (к примеру, во время аварии). Датчик давления контролирует силу давления в бензиновом баке.

Фильтр угольного типа нужен для того, чтобы конденсировать излишки паров топлива. Соединительные трубки обеспечивают объединение всей системы в единый механизм, обеспечивая её целостность. Адсорбер для нормального функционирования требует наличия исправной и хорошо функционирующей системы вентиляции. Функцию вентиляции выполняет электромагнитный клапан адсорбера. Этот клапан устанавливается непосредственно на самом адсорбере.

Когда двигатель работает в режиме холостого хода, а также в холодную пору, то клапан адсорбера нередко издаёт странные звуки, похожие на стрекотание. Некоторые могут подумать, что эти звуки свидетельствуют о неисправностях газораспределительного механизма или роликов и о других проблемах. Как же точно узнать в чём причина стрекотания? Достаточно просто во время передвижения резко нажать на педаль газа. Если характер стрекотания не измениться, значит причина определённо в клапане адсорбера.
