Выбор места

Прежде всего распределитель для воды необходимо установить таким образом, чтобы максимально уровнять протяжённость каждого трубопровода к потребителю. Если этим правилом пренебречь, то на более протяжённых участках будет существенно отличаться давление жидкости.

Если разводка водопровода осуществляется в многоэтажном здании, то коллектор устанавливается на каждом этаже.

Существует два способа монтажа водяной гребёнки:

1. В стене здания.
2. В распределительном шкафу.

Первый вариант монтажа используется, когда полезная площадь помещения ограничена, или открытый монтаж труб и распределительного короба существенно изменят дизайнерское оформление комнаты. В этом случае сооружается ниша в стене, которая закрывается задвижкой, и в случае необходимости будет возможность получить доступ к управлению устройством.

Если есть возможность установить распределительное устройство в подсобном помещении, то в этом случае устанавливается специальный ящик, внутри которого фиксируется гребёнка и все подводящие к этому устройству трубы.

Если разводка водопровода осуществляется в многоэтажном здании, то коллектор устанавливается на каждом этаже

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

А ты кто такой

Распределительная гребенка водоснабжения, или коллектор — это всего лишь патрубок с несколькими расположенными на равном расстоянии друг от друга, и сориентированными перпендикулярно его оси боковыми отводами.

Гребенка позволяет подключить несколько сантехнических приборов или отводов на группы сантехнических приборов к общему трубопроводу, обеспечив выравнивание напора на всех линиях вне зависимости от потребления воды на любом из них.

Полипропиленовая гребенка под приварку

Исследование образцов

Какими бывают распределительные коллекторы, мы выясним на примере продукции одного из наиболее востребованных в России производителей сантехнического оборудования — компании Valtec.

Изображение и модельный номер	Описание продукта

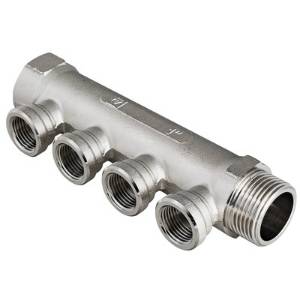

VTc.500.N	Материал: никелированная латунь; Количество выходов: 2-4; Диаметр присоединения коллектора: ДУ20 или ДУ 25; Диаметр выходов: ДУ15 (наружная резьба); Допустимая температура: 130°С; Допустимое давление: 16 кгс/см2; Расстояние между выходами (по осям): 36 мм.
VTc.500.NE	Материал: никелированная латунь; Количество выходов: 2-4; Диаметр присоединения коллектора: ДУ25; Диаметр выходов: ДУ20 («евроконус»); Максимальная эксплуатационная температура: 130°С; Допустимое давление: 16 кгс/см2 ; Расстояние между выходами (по осям): 40 мм.

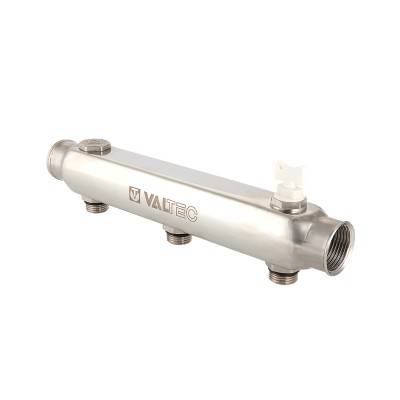

VTc.505.SS	Материал: нержавеющая сталь; Количество выходов: 2-10; Диаметр присоединения коллектора: ДУ25 (внутренние резьбы); Диаметр выходов: ДУ20 («евроконус»); Максимальная эксплуатационная температура: 130°С; Допустимое давление: 8 кгс/см2 ; Расстояние между выходами (по осям): 50 мм; Дополнительно: оборудован резьбовой пробкой. Благодаря уменьшенной толщине стенок обладает повышенной пропускной способностью.
VTc.510.SS	Материал: нержавеющая сталь; Количество выходов: 3-8; Диаметр присоединения коллектора: ДУ25, ДУ40; Диаметр выходов: ДУ15, ДУ20 (наружная резьба); Максимальная эксплуатационная температура: 130°С; Допустимое давление: 8 кгс/см2 ; Расстояние между выходами (по осям): 100 мм; Дополнительно: коллектор оборудован резьбовой пробкой и предназначен для группового монтажа счетчиков расхода воды.
VTc.550.N	Материал: никелированная латунь; Количество выходов: 2-4; Диаметр присоединения коллектора: ДУ20, ДУ25 (внутренняя и наружная резьбы); Диаметр выходов: ДУ15 (внутренняя резьба); Максимальная эксплуатационная температура: 130°С; Допустимое давление: 16 кгс/см2 ; Расстояние между выходами (по осям): 36 мм.

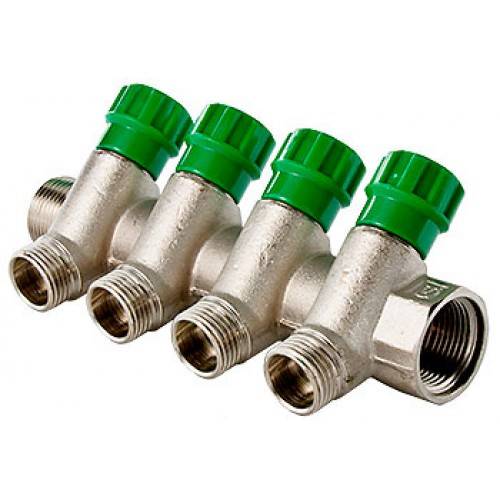

VTc.560.N	Материал гребенки с кранами для водоснабжения и отопления: никелированная латунь; Количество выходов: 2-4; Диаметр присоединения коллектора: ДУ20, ДУ25 (внутренняя и наружная резьбы); Диаметр выходов: ДУ15 (наружная резьба); Максимальная эксплуатационная температура: 110°С; Допустимое давление: 10 кгс/см2 ; Дополнительно: коллектор оборудован вентилями со средним ресурсом 8000 циклов открытия/закрытия.
VTc.580.NE	Материал: никелированная латунь; Количество выходов: 2 или 3; Диаметр присоединения коллектора: ДУ25 (внутренняя и наружная резьбы); Диаметр выходов: ДУ20 («евроконус»); Максимальная эксплуатационная температура: 110°С; Допустимое давление: 10 кгс/см2 ; Краны: шаровые, необслуживаемые, средний ресурс — 4000 циклов.
VTc.560.NE	Материал: никелированная латунь; Количество выходов: 2-4; Диаметр присоединения коллектора: ДУ25 (внутренняя и наружная резьбы); Диаметр выходов: ДУ20 («евроконус»); Максимальная эксплуатационная температура: 110°С; Допустимое давление: 10 кгс/см2 ; Дополнительно: вентиля комплектуются рукоятками красного и синего цветов для установки на ГВС или ХВС.

Виды гребенок для отопления

В магазинах можно приобрести отопительные коллекторы, отличающиеся по количеству подсоединяемых контуров, материалам изготовления, наличию термоголовок или расходомеров, производителю и массе иных признаков. Однако в целом их можно разделить на три основные группы:

• коллектор для котельной;
• гидрострелка;
• локальные гребенки.

Распределительный коллектор отопления для котельной

Коллектор для котельной обычно монтируется из металлических труб большого диаметра и оснащается несколькими насосами для циркуляции жидкости по системе. Данная коллекторная система состоит из подающей гребенки, по которой теплоноситель подается в отопительную систему всего дома, и гребенки, принимающей остывшую жидкость и отправляющей ее в котел на подогрев. На подающую гребенку устанавливаются насосы с отсечными кранами, а на принимающую, обычно, монтируется отсекающая запорная арматура.

В качестве необходимого элемента сложных отопительных систем выступает гидрострелка, поддерживающая наилучшую разницу температур в подающем и отводящем контуре. Благодаря этой разнице осуществляется поддержание работы теплогенераторной установки с наименьшими энергозатратами. Подробнее о гидрострелке мы поговорим далее в статье.

Коллектор для котельной также оснащается приборами контроля давления и термодатчиками для мониторинга работы всех элементов. Такой элемент имеет достаточно приличные габариты и устанавливается обычно в специальном помещении.

Гидрострелка

Гидрострелка представляет собой устройство, которое применяется для выравнивания давления и температуры в отопительной системе. В простейшем случае, с одной стороны к ней подходит контур отопительного котла, а с другой контур радиаторов, выполняя, таким образом, функцию распределительного коллектора.

Для более сложных систем гидрострелка устанавливается в котельной перед распределительным коллектором, выполняя все ту же функцию – выравнивание давления в системе.

Конструктивно гидрострелка выполняется в виде трубы с вертикальным расположением, на торцах которой устанавливаются эллиптические заглушки. Если теплоноситель, выходя из котла, имеет температуру, а следовательно и давление, выше необходимого, то попадая в гидрострелку, часть его идет в отопительный контур, а часть смешивается в охлажденным теплоносителем из обратки. Таким образом, происходит стабилизация и саморегулирование температуры и давления в системе. Наглядно, различные случаи протока жидкости показаны на схеме:

Распределительная гидрострелка позволяет:

• не допускать резких колебаний температур, снижающих ресурс системы;
• сохранять объем воды в теплообменнике котла на постоянном уровне;
• поддерживать тепловое равновесие за счет отделения гидроконтура теплогенератора от общей магистрали системы.

Наиболее полная оптимизация работы системы с установленной гидрострелкой достигается благодаря применению отдельного циркуляционного насоса на каждый контур.

Гребенка для отопления

Распределительный коллектор для отопления имеет, в отличие от котельного коллектора, значительно более скромные габариты, однако, выполняет схожие функции. С помощью такой гребенки происходит распределение теплоносителя, поступающего из котельной, либо по потребителям на этаже, либо по различным группам потребителей (коллектор теплого пола, коллектор радиаторов отопления).

Несколько различен и принцип работы. Если в котельном коллекторном узле происходит полная замена остывшего теплоносителя на нагретую жидкость, то в распределительной гребенке происходит в том числе и их смешивание, с подачей обратно в систему.

Функции гидрострелки в гребенках обычно возлагаются на дополнительный циркуляционный насос. С его помощью локальная теплонесущая жидкость движется по кругу, увлекая дополнительную порцию нагретого теплоносителя из-за различной температуры потоков. Одновременно с этим, охлажденная вода или антифриз поступает в главную магистраль. В соответствии с таким принципом работы, дозированное количество теплоносителя распределяется в тот или иной отопительный контур.

Распределительная гребенка системы отопления обычно устанавливается при наличии трех и более термоприборов в одном помещении и при оборудовании теплого пола. Она помогает оптимизировать функционирование всего комплекса и уменьшить энергозатраты теплогенератора.

И коллекторный узел в миникотельной, и распределительная гребенка на первый взгляд выполняют дублирующие друг друга функции, однако именно их совместное использование делает работу всего отопительного комплекса в высшей степени эффективной.

Описание устройства

Коллектор для водяного тёплого пола

Конструкция распределительного коллектора для воды в общем случае представляет собой отрезок трубы с входом для подключения магистрали и несколькими выходами для точек расхода

Выбирая устройство, обращают внимание на исполнение и технические характеристики

Виды гребенок

Производители выпускают ассортимент рассматриваемых изделий, которого достаточно для организации самой сложной системы водоподачи или отопления.

Гребёнки принято делить на несколько видов в зависимости от:

• материала корпуса;
• количества выходов;
• межосевого расстояния штуцеров или отводов;
• наличия дополнительных опций.

Конструктивный материал

Развитие технологий в промышленности позволяет изготавливать гребенки для водоснабжения из разных материалов. Этим умело пользуются производственные компании и маркетологи, предлагая продукцию на любой выбор:

• бронза — сплав меди с оловом и добавлением других элементов для придания требуемых свойств;
• латунь — сплав меди, цинка и присадок;
• сталь;
• полипропилен;
• силумин.

Сравнивая бронзу и латунь, предпочтение стоит отдать первому материалу — он намного прочнее, соответственно, меньше вероятность аварий и поломок

Это очень важно в многоквартирных домах, когда протечка затапливает квартиры, расположенные ниже этажом

Отличить модели можно на ощупь и вес. Бронза имеет крупнозернистую структуру, тогда как изделия из латуни гладки на ощупь. Масса аналогичных конструкций из бронзы намного выше, чем латунных.

Стальные элементы подвержены коррозии, поэтому служат меньше, чем приборы из цветных металлов. Гребенки из стали должны были бы стоить дешевле, но производители идут на хитрость, покрывая корпус «никелировкой». Это придаёт продукции презентабельный внешний вид, позволяя продавцам завышать цену. Стальные приборы используют в сухих помещениях, где малы риски появления ржавчины.

Коллекторы водоснабжения из полипропилена приобрели популярность с началом массового применения пластиковых труб в строительстве. Корпус гребенки толще и выдерживает большую нагрузку, чем присоединяемые трубы, поэтому бояться прорыва в этом месте не стоит — первой от гидроудара разрушатся трубы подводки.

Важное преимущество — соединение полипропиленового коллектора со всей системой происходит при помощи высокотемпературной сварки, как и другие составные части водопровода. При этом не применяют резьбовые изделия, что упрощает монтаж, сокращает вероятность протечек, снижает стоимость

Силуминовые коллекторы — самые дешевые из рассматриваемой продукции. Выпускают их в основном фирмы из Китая. Преимущество у оборудования одно — низкая цена. Среди недостатков — слабая стойкость к окислению

Материал хрупкий, при монтаже соблюдают осторожность — не стоит прикладывать чрезмерные усилия

Разновидности коллекторов

Гребенка с двумя выходами

Для небольших квартир или отдельных помещений приобретают водяной коллектор с двумя выходами. Варианты с тремя или четырьмя выходами предназначены для двухэтажных домов.

Все металлические гребенки имеют два отверстия с резьбой для подключения к магистрали, которые позволяют последовательно объединить несколько коллекторов. Например, соединяя последовательно 2-х и 3-х выходные коллекторы, собирают гребёнку на 5 выходов. Увеличить количество выводов можно, спаивая полипропиленовые изделия.

Межосевые расстояния отводов на технические характеристики влияют мало. Большинство производителей выпускает продукцию, у которой такие расстояния находятся в интервале от 36 до 110 мм.

Чем ближе расположены штуцеры, тем сложнее монтаж и неудобнее производить манипуляции с кранами. С другой стороны — такая коммутационная аппаратура занимает меньше места при установке.

Изделия с большими промежутками дороже, его используют в тех случаях, когда аппаратуру монтируют в отдельном помещении.

Коллекторы различают по возможности регулировать поток воды:

• без регуляторов — выход выглядит как резьба или штуцер для подключения металлопластиковой трубы;
• с шаровыми кранами;
• с регулируемыми кранами;
• с автоматической запорной аппаратурой, регулирующей поток;
• выбор зависит от сложности и задач, возложенных на водопровод.

Устройство распределительного коллектора отопления

Распределительные гребенки для отопления в зависимости от подсоединяемых приборов могут иметь от 2 до 20 контуров, причем конструкция позволяет при необходимости это число увеличить. При производстве элементов гребенок используются материалы с высокой степенью сопротивления водяным примесям и внешним факторам. Обычно корпуса выполняются из нержавеющей стали или латуни.

Такие элементы обычно стоят довольно дорого, однако срок их службы достигает десятков лет. Простые и дешевые аналоги из полипропилена при этом по всем параметрам проигрывают изделиям из металла

При выборе коллектора необходимо обращать внимание на максимально возможное давление, пропускную способность, количество точек соединения и допустимость монтажа вспомогательных устройств

Каждая точка подключения может оснащаться выпускными вентилями или отсекающими или регулировочными кранами. С их помощью можно перекрывать необходимую ветку при обслуживании или ремонте не перекрывая основной поток теплоносящей жидкости.

Для контроля тепловых процессов в отдельных помещениях на корпус гребенки могут монтироваться воздуховыпускные и сливные клапана, тепловые счетчики и расходомеры.

Коллекторная система имеет довольно простой принцип функционирования. После котла отопления разогретый теплоноситель проистекает в подающую гребенку. Во внутренней части коллектора она замедляет движение. Это обеспечивается увеличенным (по отношению к магистральному) диаметром внутренней части устройства. Затем теплоноситель равномерно распределяется между отдельными ветками подключения. Поступая в патрубки подключения, имеющие диаметр меньше чем коллектор, теплоноситель продолжает движение к устройствам, непосредственно обогревающим помещение.

Все элементы, будь то сетка теплого пола, радиатор или водяной конвектор, получают теплоноситель равной температуры, это достигается настройкой специальных расходомеров, которые контролируют объем подачи теплоносителя в каждую ветку. Например, чтобы чтобы достигнуть одинаковой температуры теплого пола в ближней и дальней комнате, необходимо так настроить соответствующие расходомеры, чтобы в ветке ближней комнаты теплоноситель медленнее перемещался по трубам, а в ветке дальней комнаты быстрее.

После отдачи тепла, жидкость двигается по трубопроводу в сторону обратной гребенки с последующим направлением к котлу отопления.

Какой бы вид не имела бы отопительная система любого дома, в ней практически всегда присутствуют радиаторы отопления. Самым востребованным и популярным типом коллекторов, являются устройства, распределяющие тепловые потоки к радиаторам.

Радиаторный распределительный узел обычно состоит из двух связанных друг с другом распределительных гребенок. Первая направляет жидкость к радиаторам, вторая возвращает к котлу. Такие коллекторы, как правило, не снабжают дополнительным оборудованием и приборами, в целях экономии.

По виду подсоединения коллекторы можно разделить на устройства с верхним, нижним, боковым или диагональным подключением. Чаще других используется нижний способ подключения. В этом случае удается скрыть контуры под декоративными деталями пола, и максимально использовать достоинства индивидуального отопления.

Если дом имеет несколько этажей, коллекторный узел для радиаторов устанавливается на каждом уровне. Местом установки может служить специальное технологическое углубление или щит, обеспечивающие свободный доступ к гребенке.

В идеале, все ветки подключения должны иметь одинаковую протяженность. Если выдержать единую длину контуров невозможно, то на каждый из них можно установить индивидуальный насос, поддерживающий циркуляцию теплоносителя. По такой схеме обычно оборудуются теплые водяные полы, каждая ветка которых оснащается не только собственным насосом, но и автоматикой.

Монтаж распределительного коллектора

При осуществлении монтажа распределительного коллектора внутри стены, делается углубление, в которое помещается гребёнка и подводящие, отводящие трубы. Если есть возможность осуществить установку гребёнки в подсобном помещении, то это самое подходящее место для монтажа этого устройства.

Процесс установки распределителя очень прост и осуществляется в такой последовательности:

1. Отключается подача воды от стояка.
2. Подводящая труба подключается к центральному входу коллектора.
3. Если устройство не оборудовано кранами, то к каждому выходу распределителя подключается шаровой кран.
4. К каждому крану подключается отдельный контур.
5. Если количество кранов превышает количество контуров водопровода, то лишние выходные отверстия, следует закрыть заглушками.
6. После подключения всех труб, коллектор фиксируется к плоскости стены или короба хомутами.

Как сделать коллектор своими руками?

Хоть с экономической стороны это не совсем себя оправдывает, но при наличии нужного инструмента и запаса терпения можно изготовить полипропиленовую гребенку своими руками. Для этого потребуется:

• ножовка и паяльник для полипропилена;
• куски полипропиленовой трубы рехау диаметра 25 и 32 мм;
• тройники 32×25х32;
• заглушки под 32-ой диаметр;
• муфты с резьбой внутри 32:1 дюйм и 25:34;
• муфты с резьбой снаружи 25:34;
• герметик;
• шаровые краны;
• воздухоудалитель.

Можно не использовать воздухоудалитель. Но обязательно нужно оставить место с обоих концов для подключения в будущем к коллектору водоснабжения дополнительных устройств

Во время сварочных работ очень важно визуально проверять качество швов, чтобы не допустить полностью заваренных элементов

На стадии монтажа водопровода или отопительной системы с использованием современных технологий не обойтись без распределительного коллектора. Данное устройство позволяет перенаправлять потоки жидкости.

Благодаря распределительному коллектору можно легко отключать или ограничивать пропускную способность каждого контура отопления или водоснабжения в частном доме или квартире. Это, в свою очередь, позволяет значительно экономить денежные средства на отоплении тех помещений, в которых поддержание высокой температуры не требуется.

Данное устройство также позволяет более равномерно распределить давление жидкости между потребителями, что практически невозможно сделать при последовательном подключении.

Стоимость

Коллектор для холодной воды General Fittings – гребёнка предназначена для использования только в системе холодного водоснабжения. Материал, из которого изготовлено устройство – никелированная латунь, не вступает в химические взаимодействия с примесями, находящимися в воде, тем самым позволяя эксплуатировать данное устройство в течение не менее 10 лет.

Гребёнка оснащена вентилями, которые находятся на основной трубе распределителя. Количество выводов данного устройства – 4 шт., но при необходимости из отдельных секций может собираться блок из неограниченного количества выводов.

Цена гребёнки – 1400 рублей.

Распределительный коллектор DM, Gidruss – универсальное устройство, которое может быть использовано для распределения водопроводной сети и системы отопления. Материал, из которого изготовлен распределитель – конструктивная сталь, способен выдерживать температуру теплоносителя до + 120 градусов. Давление в системе водоснабжения при монтаже этого устройства должно составлять не более 6 бар.

Количество выводов гребёнки – 4 шт. Крепление к горизонтальной плоскости осуществляется с помощью специальных кронштейнов, которые надёжно фиксируют распределитель, полностью исключая его перемещение во время эксплуатации.

Цена гребёнки – 1900 руб.

Коллектор холодной воды Immergas – этот распределитель является очень удобным при организации внешнего монтажа. Благодаря тому, что выводы данного устройства являются разнонаправленными, площадь, занимаемая гребёнкой, является незначительной.

Распределитель имеет четыре вывода, не оснащённых вентилями. Установка такого устройства занимает больше времени, но благодаря ремонтопригодности такой конструкции значительно повышается срок эксплуатации.

Цена – 2400 рублей.

Коллектор полипропиленовый 40-3 выхода-20 мм – распределитель для холодной воды из полимерного материала, имеет три выхода по 20 мм каждый. Изделие оснащено тремя полипропиленовыми кранами. В комплект входит заглушка с устройством, позволяющим сбрасывать воздух из системы. Распределитель имеет небольшой вес и легко крепится к любой вертикальной поверхности.

Для чего нужна система коллекторной разводки?

Сначала нужно выяснить, что такое гребенка или коллектор для водоснабжения. Гребёнка – является распределительным устройством, используемым во время установки систем отопления, водоснабжения и во время подключения теплых полов. Конструкция гребенки дает возможность распределять тепловые потоки по всей площади помещения. Рассмотрим детально, какую роль играет гребенка в водопроводной системе, как ее подобрать и осуществить ее монтаж.

В домах старой конструкции во время прокладки использовался магистральный метод. К основной ветке по очереди подключались трубы, из-за этого жильцы жилфонда старого типа и сейчас страдают от неравномерного распределения давления и температуры. Традиционно в водопроводах использовался метод тройниковой разводки на резьбе или сварке. Возможности тройника не позволяют обеспечить стабильный напор при работе нескольких точек одновременно, здесь и приходит на выручку системе водоснабжения гребенка.

В разводке для водоснабжения far при помощи гребенок или коллекторов нет подобных недостатков. Подключение труб к магистрали осуществляется параллельно. Подключение гребенки для холодной либо горячей воды либо даже заполнение бассейна никоим образом не влияет на водоснабжение соседних квартир.

Распределительная гребенка для любой воды служит для выравнивания давления в сети, предотвращает резкие перепады напора и гидроудары. В домах современного типа разводящие коллекторы устанавливают на горячий и холодный водопровод. При помощи коллектора типа гребенки для каждой квартиры создается независимая система водоснабжения, более того:

• есть возможность провести водопроводную трубу в квартире к каждой точке;
• гарантия независимой работы всей сантехники независимо друг от друга.

Для того чтобы достигнуть оптимального результата, рекомендуется установить коллекторы гребенки на холодный и горячий водопровод. Выход каждой трубы должен быть оснащен краном, который позволит быстро остановить подачу воды на любой прибор. Данное свойство будет хорошим подспорьем во время неисправности крана или сливного бачка.

• надежное соединение в системе;
• четкая работа;
• стабильное давление;
• обеспечение удобного использования бытовых приборов подключенных к водопроводу;
• есть возможность для установки на трубу с горячей водой;
• исключение температурных перепадов;
• можно устанавливать разводку водопровода скрытым способом;
• не требуется полное отключение системы для ремонта на отдельных точках.

К минусам можно отнести, пожалуй, стоимость самого коллектора, а также некоторых комплектующих которые нужны для его монтажа (фитинги, стояки, клапаны и другое). Более того множество подключений делают саму систему более громоздкой. Но при учете надежности пользы работы конструкции, то расходы вполне окупаются.

Как устроена гребенка

Чертеж распределительной гребенки Gidruss DM довольно прост. Если не вдаваться в технические подробности, то разобраться с устройством не составит труда даже начинающему мастеру. Трубку с ответвлениями сварить несложно, главное, правильно произвести расчёты. Габариты, условных проходов, расстояние между патрубками определяется с учётом характеристик подключаемых устройств.

Соединение соответствует стандартной трубной резьбе. Диаметр 15, 25, 32 миллиметра имеют большинство коллекторных обвязок, эти же размеры у распределителей. Таким образом продолжительность и затраты на монтаж сокращаются. Достаточно грамотно установить и запустить обвязку.

Цели установки гребенки для воды

Вне зависимости от протяженности домашнего отопления, температура носителя на любом участке должна оставаться в разрешенном диапазоне, без значительных погрешностей – это первая задача установки распределительного коллектора или гребенки, как его называют иначе. Кроме этого:

• Распределительный узел отопления делает магистраль ремонтопригодной без отключения котла и радиаторов – требуется лишь перекрыть кран на нужном участке.
• Коллектор позволяет сэкономить на топливе, оптимизировав подачу должного количества носителя в радиаторы. Если помещение не требует высокой температуры, подачу уменьшают и, наоборот, увеличивают до комфортной в детских, спальнях и других уголках дома.

Описанные причины установки, несомненно, важны для комфортного и экономного пользования отоплением и генерацией горячей воды. Однако, есть незначительный недостаток – гребенки для воды с кранами, габаритны и в небольших помещениях неуместны выступающим положением

Продумывать «маскировку» важно заранее, пряча устройство в стены или под пол

Вопрос выбора

Качественный распределитель способен работать при большом давлении жидкости, иметь безотказную запорную арматуру, высокую степень экологической безопасности при осуществлении распределения воды.

Перед покупкой коллектора необходимо определить количество потребителей воды, к которым будет подведён индивидуальный трубопровод. Затем необходимо приобрести коллектор, число выводов которого равно количеству потребителей воды.

Если подающая труба изготовлена из полипропилена, то распределитель следует устанавливать тоже из этого материала. В том случае, когда подающая труба металлическая, то распределитель лучше использовать из медного сплава или нержавеющей стали.

Выбирая распределительный коллектор необходимо учитывать такую конструктивную особенность данных устройств, как возможность замены крана каждого вывода. В противном случае при выходе из строя одного из них, коллектор необходимо будет заменить полностью.

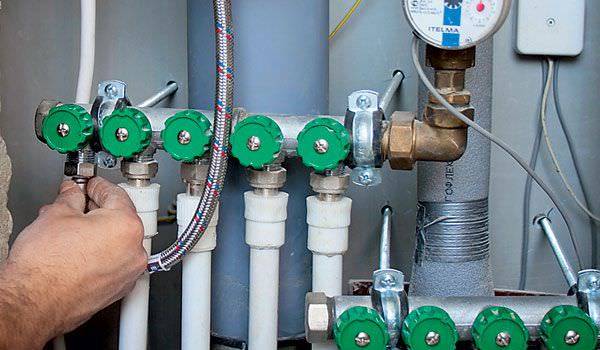

Пример установки гребенки в ванной комнате
