Коллектор для тёплого пола своими руками: сборка и подключение

Питающий вентиль

Клапан на два положения, или двухходовой, оснащен термопарой. Именно эта деталь имеет датчик температуры и контролирует ее уровень перед подачей в контур обогрева пола. Этот элемент открывает и закрывает клапан при подаче кипятка из бойлера или котла.

Зачастую доступ для холодной воды открыт постоянно, а горячая жидкость подается по мере необходимости предохранительным вентилем. Это способствует защите от перегрева труб и продлевает срок эксплуатации всей системы. Кроме того, питающий клапан не пропускает большое количество теплоносителя. Поэтому вода в нем равномерно смешивается и нагрев происходит постепенно, исключая температурные скачки.

В большинстве случаев, такое устройство станет оптимальным вариантом для оборудования теплого пола в помещениях до двухсот квадратных метров.

Решение проблемы с контурами теплого пола

Подключая контуры напольного обогрева к одной коллекторной группе, вы можете сбалансировать их двумя способами:

  1. Первый способ предполагает собой создание ровных колец, однако укладывать их можно несколько штук в одну комнату, например, в ванную вы можете положить одно отопительное кольцо, в гостиную три, а в кухню два. Таким образом, нагрев всех колец будет одинаковым.
  2. Если вы не хотите создавать несколько колец в одной комнате, то для вас также есть решение. Отопительные контуры могут быть разной длины, однако их стоит подключать через специальное устройство – расходомер для теплого пола. Расходомер или ротаметр – это совокупность балансировочных кранов, ограничивающих количество выпускаемого в систему теплоносителя. Пример ротаметра вы можете увидеть на фото.

Выбираем место для установки коллектора ТП

Очень важно определить оптимальное место, где будет осуществляться монтаж коллектора теплого пола. Желательно, чтобы он находился в геометрическом центре постройки на равной удалённости от основных потребляющих контуров и котла отопления

Конечно, на практике точного расстояния от гребенки до нагревающих петель выдержать не получится. Да и сами петли редко имеют одинаковую протяженность, что приводит к дисбалансу в их гидросопротивлениях. В результате теплоноситель будет стремиться циркулировать в короткой ветке, а длинные могут оказать в режиме нехватки его расхода. И хотя данная проблема устраняется установкой ротаметров либо регулируемых вентилей, все же следует стремиться к достижению симметричности в прокладке трубопроводов.

При выборе места для размещения коллектора для тёплого пола в типовых квартирах или небольших коттеджах приходится учитывать особенности их планировки. Так как коллекторный шкаф отличается не самыми маленькими габаритами, то в условиях ограниченной жилой площади его обычно располагают в кладовке или в стенной технологической нише. Однако, если дом побольше и в нем уже имеется обособленная бойлерная, то распределительные гребенки со всей обвязкой помещают непосредственно возле котла отопления. В больших домах на два-три этажа еще проще выдержать геометрический монтажный центр. В них установка коллектора может осуществляться в подлестничном пространстве.

Коллекторный шкаф

Его наличие в комплекте оборудования совсем не отражается на функционировании системы водяного теплого пола. Однако коллекторный (монтажный) шкаф отвечает за эстетическую составляющую восприятия тепловой установки, а также за сохранность её узлов и их настроек. Он защищает элементы управления системы, некоторые из которых являются довольно чувствительными к внешним механическим воздействиям. Порой и сам материал, к примеру, полипропиленовый коллектор, несмотря на всю его надежность, может быть повреждён. Учитывая эти факторы, рекомендуется выбирать ящики с закрывающимися дверками.

Высота крепления монтажного шкафа подбирается исходя из местных условий и пожеланий хозяина объекта. Строго она не регламентируется нормативными документами

При этом следует принять во внимание, что размещение гребенок ниже, чем в 50 см от уровня пола нежелательно. Рекомендация обусловлена практическим удобством подвода труб для присоединения и закрепления на коллекторе

Оптимальная же высота крепления шкаф составляет порядка 1 м.

Расположение коллекторной группы

Для организации теплого пола можно поставить общий коллектор либо же сделать установку перед каждым отопительным контуром индивидуального элемента. В последнем варианте каждый коллектор обязан быть оборудован расходомером, регуляторами температуры и несколькими устройствами:

  1. Переливным клапаном, который регулирует постоянный напор в трубопроводе, для чего выводит лишнюю горячую воду в байпас.
  2. Запорным краном балансировки батареи, объединяющим коллектор с системой отопления. Включает и во время необходимости отключает подачу жидкости в контур.
  3. Смесительным клапаном, который определяет уровень разогрева теплового носителя.

Не забываем выбрать правильное положение коллекторный группы

Системы монтажа бывают различными. Например, для однотрубной схемы установка байпаса требуется в обязательном порядке. При этом он обязан быть все время открытым, так чрезмерное количество горячей воды будет выводиться непосредственно в батареи.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.

Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике.

Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

Виды и принцип работы

Коллекторные устройства различаются по материалу из которого они изготовлены — латунь, пластик или нержавеющая сталь. А также по виду клапана:

  1. С двухходовым — особенность конструкции состоит в непрерывном подогреве теплоносителя. Подача нагретой воды осуществляется постоянно, а запорная арматура регулирует её объём. В итоге, поверхность прогревается равномерно, при этом не возможен перегрев системы. Но такая модель не подходит для комнат, площадь которых больше 200 м2.
  2. С трёхходовым — универсальное оборудование, рекомендовано для помещений большого размера. По технологии допускается установка с сервоприводом (предлагаем узнать более подробно все о сервоприводах) и различной автоматикой. Клапан способен создавать оптимальное рабочее давление, производить регулировку температурного уровня и количества подаваемого теплоносителя.

Виды

Кроме того, коллекторы бывают 4 видов:

  1. Простой — трубка с запорной арматурой, имеющая внутреннею и наружную резьбу. Модель дешёвая, но отсутствует функция для настройки системы. Для установки такого коллектора на тёплых полах, требуются дополнительные элементы.
  2. Оснащённый выходами с вентиля для регулировки, и клапанами для подсоединения контуров — китайское устройство. Не редко конструкция протекает, но ремонт не сложен, достаточно поменять прокладку. Расстояние между подающей и обратной трубой не совпадает с евростандартами, поэтому требуются различные приспособления.
  3. С регулирующими кранами и евроконусами — дорогая модель. В ней нет шаровых кранов, но есть фитинги и настроечные вентиля, на них можно установить сервопривод, который будет осуществлять регулировку температуры в магистрали.
  4. С расходомерами — они расположены на подающей трубе коллектора, а на обратной размещены гнёзда для сервоприводов. Такой прибор предназначен для тёплых полов имеющих различную длину контуров, наличие расходомеров позволяет регулировать объём теплоносителя в каждом контуре.

Любая модель оборудована отводами для спуска воды и воздуха.

Принцип работы

Общий принцип функционирования узла, вне зависимости от вида клапана (двух или трёхходовой), заключается в распределении потока воды по петлям греющего пола, которая циркулирует под воздействием насоса. Количество теплоносителя поступающее в каждую ветку регулируется механически или автоматически — сервоприводом.

Процесс работы выглядит так:

  1. Теплоноситель нагретый до 60 — 80 градусов подаётся от источника в гребёнку через термостатический клапан;
  2. От распределителя поступает поток охлаждённой воды из обратки;
  3. Запорная арматура имеет головку, которая регулирует температуру жидкости;
  4. Смешанные два потока подаются в смесительный насос, затем происходит распределение воды по трубопроводам.

Устройство коллектора

Чтобы собрать коллектор самостоятельно, нужны следующие элементы:

  • двух,- или трехходовой клапан;
  • запорные и балансировочные клапаны. При изменении температуры теплоносителя клапан изменяет проходное сечение, регулируя расход жидкости;
  • датчики давления и температуры;
  • циркуляционный насос;
  • воздухоотводчик (ручной или автоматический);
  • элементы для монтажа: фитинги, тройники, переходники, разъемные соединительные муфты и др.

Коллектор, изображенный на рис. ниже, дает возможность подключать несколько контуров, число которых зависит от суммарной площади помещений.

Устройство коллектора

Трубы подключаются фитингами с конусной затяжкой и снабжены запорными вентилями.

Принцип подключения

Устанавливая в квартире отопление под полом, нужно уметь грамотно подключить коллектор в систему. Ведь подключение контуров к котлу осуществляется не напрямую, а через коллекторы, насосы и датчики.

  • Для выхода распределительного коллектора предусмотрена заглушка. В некоторых случаях в этом месте устраивают разветвляющую сеть, кран для слива и прибор для удаления воздуха из труб теплого пола.
  • Такая конструкция делается на подающей ветке отопления и на возвратной. Для теплого пола рекомендуется устраивать не одну, а пару подобных гребенок и, соответственно сопутствующие приборы.
  • Смесительный узел коллектора помещается в специальный шкаф, чтобы туда не имели доступа нежелательные лица, а обслуживание и перемена параметров производилась одним человеком. Шкаф закрывается на замок и может быть выполнен в наружном и внутреннем варианте.
  • Делать коллектор своими руками нужно с учетом количества подключаемых контуров отопления и материала для изготовления устройства. При наличии двух веток отопления теплого пола с разными требуемыми температурными условиями, коллектор подключают для подачи воды разного подогрева в эти ветки. Если предусматривается большая протяженность труб, то в систему встраивается дополнительный насос для создания нужного давления.
  • Каждый выход трубы из коллектора для теплого пола должен быть оборудован шаровым краном. С его помощью можно будет отключить ряд отопительных приборов без остановки всей системы.
  • На каждом этаже главного стояка должны быть размещены подающий и возвратный коллекторы. От них трубы уходят в пол или протягиваются по стенам к батареям отопления. При варианте отопления пола, когда трубы заделываются в стяжку, обязательно ставится прибор для улавливания и стравливания воздуха из системы.

Эксплуатация

Схема коллектора теплого пола относительно проста. Но при его эксплуатации необходимо периодически проверять работоспособность отдельных элементов и всей системы в целом. Для этого рекомендуется составить график проверки оборудования и проведения профилактических работ такого характера:

  1. Контроль работоспособности элементов устройства.
  2. Проверка параметров теплоносителя в каждой из магистралей – скорость, температура. Для этого необходимо периодически снимать показания приборов управления.
  3. Контроль целостности подключения трубопроводов к гребенкам, отсутствие протечек и разгерметизации.
  4. Соблюдение температурного режима работы системы с помощью снятия данных с термометров.

Проводя эти несложные процедуры можно поддерживать бесперебойную работу всей системы и отдельных ее частей. Но главным условием является профессиональное подключение коллектора теплого пола. От правильности этого этапа монтажа зависит работоспособность устройства и его эксплуатационные качества.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

Рисунок 2.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

Рисунок 3.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Рисунок 4.

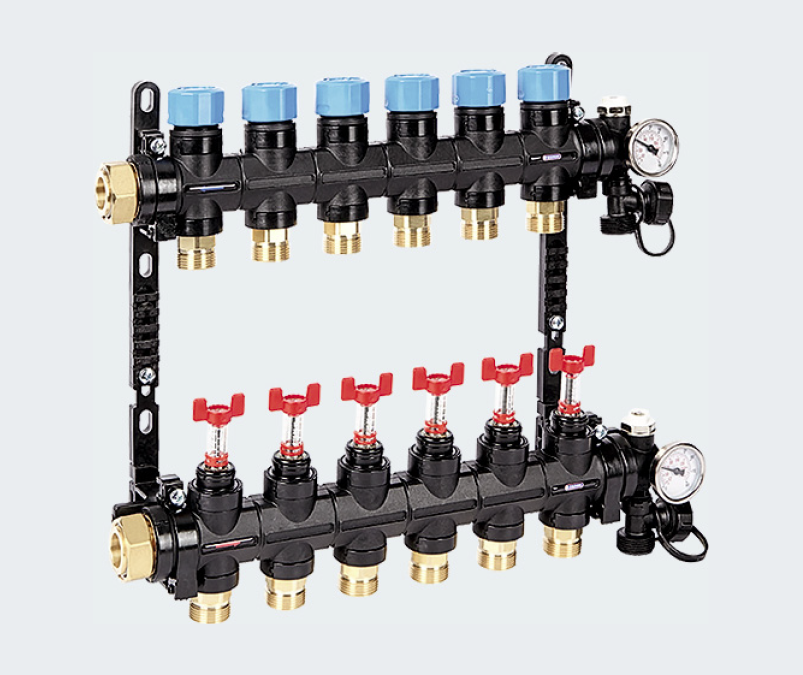

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

Рисунок 5.

Монтаж коллектора теплого пола

Монтаж коллектора и подключение контуров тёплого пола

Собрав основные элементы, можно переходить к монтажу и подключению коллектора тёплого пола. Процесс состоит из нескольких шагов:

  • Расположение и место установки. Стандартная высота крепления коллектора на стене от основания пола составляет 500 — 1000 мм, ниже устанавливать не следует, так как соединять с ним трубы пола будет затруднительно. Кроме того, он должен размещаться так, что длина всех петель было одинаковой, и к нему должен быть свободный доступ, лучше посередине комнаты.
  • Установка шкафа для коллектора. На запланированном участке производится монтаж коллекторного шкафа, обычно его размер 1 на 1 м, с толщиной стенок 12 см. Он может размещаться в оборудованной нише или закрепляться прямо на стене. Поверхность стены должна быть ровная, иначе возможны сбои в работе конструкции.

Крепление гребёнки в коробе. Шкаф оснащён специальными направляющими, их можно передвигать на требуемое расстояние, это зависит от длины коллектора. На них имеются крепежи — болты, с помощью которых и фиксируется устройство в коробе.

Монтаж насоса и клапанов (двух или трёхходового) осуществляется согласно запланированной схеме. На трубе подачи, которая идёт от котла, сначала монтируется клапан имеющий термоголовку, затем устанавливается насос на фланцы с накидными гайками, он должен размещаться между клапаном и коллектором. Нельзя производить монтаж насоса перед запорной арматурой, тогда клапан не будет функционировать, и вода пойдёт не правильно.

Подключение ТП к коллектору

Подключать контуры тёплых полов к отводам гребёнки надо при помощи резьбового соединения под евроконусом. Чаще, евроконус имеет диаметр 17 мм, при том, что шланг пола 16 мм. Поэтому, потребуется откалибровка его под данный размер. Затем:

на трубку необходимо надеть накидную гайку, вставить обжимное кольцо и упорную втулку;

в ручную подсоединить конец шланга к штуцеру гребёнки;

окончательно затянуть двумя ключами — одним осуществляется фиксация шестигранника на штуцере, другим затягивается соединение.

Настройка коллектора

Коллектор для теплого пола. Три способа настройки расходомеров.

Процесс настройки коллектора для водяного тёплого пола делается согласно следующей инструкции:

  • удаление колпачка с запорной арматуры;
  • закрепление вентиля шестигранником;
  • определение числа оборотов для конкретной петли;
  • прокручивание вентиля на вычисленное количество раз.

Остальные контуры тёплого пола настраиваются также.

От того, на сколько точно сделана настройка, зависит срок службы и качество работы пола.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки. Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа

Почему самодельный коллектор?

В магазинах отопительной техники можно встретить большое разнообразие готовых распределительных коллекторов. В некоторых случаях трудно подобрать прибор с учетом каждого индивидуального типа отопления. Иногда приходится применять не один распределительный прибор, а два, что дает значительное удорожание системе.

Стоимость самодельной гребенки гораздо ниже, чем даже один промышленный коллектор, не говоря уже о двух. Создавая отопительный распределитель своими руками, можно учесть все особенности индивидуального отопления в конкретном доме.

Можно ли обойтись совсем без устройства коллектора при отоплении? Можно, но работа системы не будет полностью эффективной. Очень трудно будет в таких условиях отрегулировать отопление, в конце концов, хозяин придет к мысли о необходимости поставить коллектор.
